气动对夹式蝶阀三维结构设计

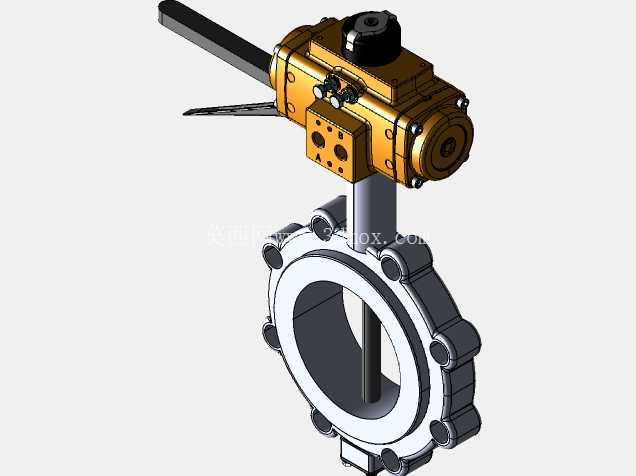

在化工、市政给排水、食品制药等流体输送管路系统中，蝶阀作为截断与调节类管路元件的应用占比常年居高不下，这款带气动执行机构的对夹式蝶阀结构，正是针对中低压工况下快速启闭需求完成的全参数化三维建模成果。从实际工程落地的角度看，这类阀门的核心应用场景集中在DN50到DN300管径的洁净流体、低压气体、常温给排水管路中，相比手动蝶阀，气动驱动的结构可以接入DCS控制系统实现远程启闭，单行程动作时间可控制在1秒以内，完全满足工艺段快速切断、联锁保护的动作要求。

整个模型的设计思路完全围绕现场安装与运维的实际需求展开，没有做冗余的装饰性结构。下部的阀体部分采用对夹式连接结构，阀体周向均匀分布的螺栓过孔直接匹配对应压力等级的管路法兰孔距，安装时不需要额外配置配对法兰，只需要将阀体夹在两端管路法兰之间，穿入螺栓均匀预紧即可，相比法兰式蝶阀能节省30%左右的安装空间，尤其适合管廊排布紧凑、安装操作空间有限的车间内部管路。阀板采用中线式密封结构，密封面贴合轨迹为整周旋转挤压，没有相对滑动摩擦，密封件的使用寿命比偏心蝶阀提升40%以上，日常维护时只需要拆开阀体上下端盖即可更换密封圈，不需要将整个阀体从管路上拆下，大幅降低运维的停机时间。

上部配套的气动执行器采用齿轮齿条式传动结构，进气口配置在执行器两侧端盖位置，双作用结构可以通过换向阀控制进气方向实现阀板的正反向旋转，执行器顶部预留的安装位可以直接加装限位开关、电磁阀或者阀位反馈器，不需要额外加工转接板。执行器与阀体之间的连接支架采用标准化的ISO5211连接尺寸，阀杆与执行器输出轴采用四方孔配合传递扭矩，配合面没有间隙，阀板的旋转角度控制精度可以达到±1度，完全满足调节工况下的开度控制要求。

从安装边界尺寸来看，整个阀门的结构长度严格遵循GB/T 12221标准的对夹蝶阀尺寸要求，对应DN100规格的结构长度仅为52mm，执行器顶部到阀体底部的总高度控制在320mm以内，阀杆伸出端的径向尺寸没有超出阀体法兰的外圆范围，现场安装时不会和周边的管路支架、保温层产生干涉。阀杆采用上下两段式支撑结构，下部衬套采用自润滑聚四氟乙烯材质，不需要额外加注润滑脂，介质中的微小杂质不会进入衬套配合面造成卡涩，在含有少量颗粒物的污水、循环水管路中也能稳定运行。

建模过程中对所有配合面都做了公差匹配设计，阀体密封槽的尺寸公差按照H7精度设置，密封圈的压缩量控制在15%-20%之间，既保证密封面的比压满足1.0MPa压力等级的密封要求，又不会因为压缩量过大导致阀板启闭扭矩超标。气动执行器的活塞行程与阀板90度旋转角度做了精确的运动仿真匹配，活塞走到行程端点时阀板刚好处于全开或者全关位置，不会出现过位撞击或者关不到位的情况。执行器壳体上的气源接口采用标准G1/4管螺纹，和现场常用的气动接头尺寸完全匹配，不需要额外做转接头。

考虑到现场运维的实际需求，模型中还还原了执行器侧面的手动操作机构，当气源故障或者检修时，可以扳动手动拨杆直接操作阀门启闭，不需要拆卸气动管路或者执行器。阀体底部的阀杆密封采用填料函结构，填料压盖的螺栓预留了足够的调节行程，当填料出现微量泄漏时，可以均匀拧紧压盖螺栓补偿填料的压缩量，不需要停机更换填料。整个结构没有采用特殊定制的非标零件，所有紧固件、密封件、气动元件都采用行业通用标准件，选型替换时不需要单独开模加工，备件采购周期短，综合使用成本远低于同规格的进口气动蝶阀产品。
