工业蒸汽管路减压分配集成装置

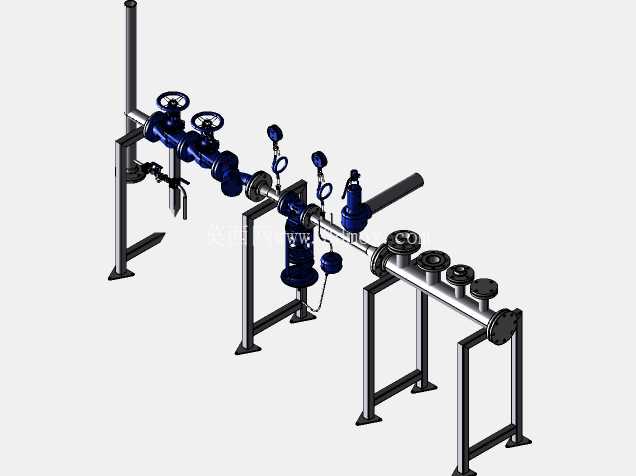

　　这套集成式蒸汽管路装置，主要面向中小规模工业蒸汽输送支路的减压、稳压与分配场景，常见于食品加工蒸煮工段、化工小型反应釜供汽支路、制药灭菌设备供汽端、纺织印染烘干线的蒸汽输入段，承担上游高压来汽的压力调节、超压泄放、多支路分流输送功能，替代传统零散安装的阀组拼接结构，减少现场安装的配管工作量与泄漏点。从结构设计逻辑来看，整套装置采用落地式支架集成装配思路，所有管路、阀件、仪表均预先固定在型钢焊接的分体支架上，支架底部带地脚安装板，可直接通过膨胀螺栓固定在混凝土地面或设备钢平台上，无需现场额外制作支撑结构。

　　主输送管路采用水平布置，入口端设置两组并联的手动截止阀，一用一备配置，可在单阀维护时不切断整条支路供汽，阀件采用明杆手轮结构，操作人员可直观判断阀门启闭状态，手轮操作高度设置在距离安装面1.2米至1.5米区间，符合现场站立操作的人机工程要求，无需额外搭设操作平台。减压段采用先导式安全阀搭配压力检测仪表的组合结构，在减压阀前后分别设置压力表取压点，可实时监测阀前高压侧与阀后低压侧的蒸汽压力，当阀后压力超过设定阈值时，安全阀自动起跳泄放多余蒸汽，避免下游低压管路与设备因超压出现破损，安全阀出口设置导向排管，可将泄放的蒸汽引导至安全区域排放，防止高温蒸汽烫伤现场操作人员。

　　分配段采用等径主管开孔焊接支管台的结构，共设置四个不同通径的输出支路，每个支路均配置独立的手动控制阀与法兰连接端，可根据下游设备的用汽需求单独控制通断，法兰密封面采用凸面结构，搭配耐高温金属缠绕垫片，可满足1.6MPa工作压力下的密封要求，避免蒸汽泄漏带来的能耗损失与安全隐患。管路支架采用等边角钢焊接成型，支架与管路之间设置U型管卡固定，管卡与管路接触位置垫有石棉隔热垫片，既可以限制管路的轴向与径向位移，又能减少管路热胀冷缩带来的应力传递到支架结构上，支架的横向跨度根据阀件重量分布做了差异化设计，阀门集中的入口段支架间距缩小至0.8米，分配段无重型阀件的区域支架间距放宽至1.2米，在保证支撑强度的前提下减少型钢材料用量。

　　安装边界方面，整套装置的总长度控制在2.4米以内，总宽度0.6米，最高点距离安装面1.8米，入口端位于装置左侧上方，垂直向上的管段预留了法兰连接余量，可直接对接上游主蒸汽管路，出口端的四个支路法兰均朝向操作侧，方便现场对接下游设备的供汽管道，所有阀件的手轮操作方向均朝向通道侧，不存在操作空间被结构件遮挡的问题。设计过程中充分考虑了蒸汽管路的热位移特性，在长直管路段预留了自然补偿的弯管结构，无需额外设置波纹补偿器即可吸收管路受热后的伸长量，减少了易损部件的数量，降低后期维护成本。所有管路的转弯处均采用长半径弯头，减少蒸汽输送过程中的阻力损失，弯头的曲率半径为管路通径的1.5倍，可避免高速蒸汽流动时产生的冲蚀磨损，延长管路使用寿命。装置上的所有仪表接口均采用标准M20×1.5内螺纹，可直接匹配常规量程的压力表与压力传感器，无需额外加工转换接头，方便后期仪表校准与更换。
