真空校准器A4型层叠式结构设计

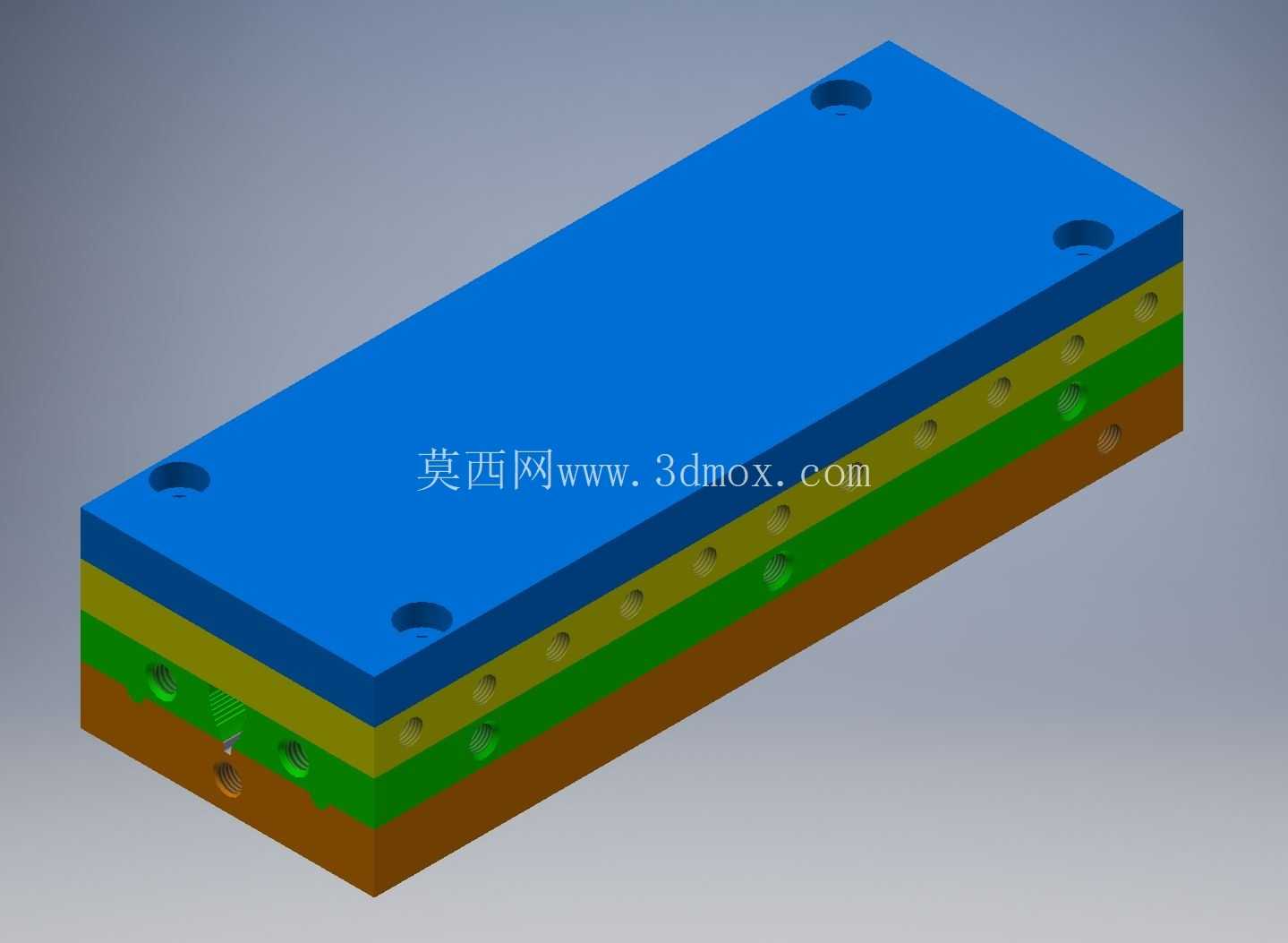

　　承载面内侧依次叠合密封层、气路分配层、安装背板，各层之间通过沿侧边均匀排布的紧固螺钉实现压合密封，相邻层之间的密封槽内嵌装丁腈橡胶密封圈，当真空回路接通后，气路分配层的导气槽会在承载面与待校准工件之间形成均匀分布的负压腔，避免局部吸附力过大导致的薄型通讯器件变形，同时也能防止局部漏气造成的吸附失效。设计过程中，气路分配层的流道布局经过反复优化，所有导气槽的截面尺寸保持一致，流道转角处采用圆弧过渡，减少气路阻力，保证整个承载面的负压差值控制在5%以内，对于尺寸在A4幅面范围内的射频校准片、通讯屏蔽件、小型模组基板，都能实现稳定的无变形吸附。在通讯设备生产与运维的校准工序中，真空吸附式校准工装是保障对位精度的核心部件，这款A4规格的真空校准器，主要面向小尺寸通讯模组、射频器件的真空吸附定位场景，解决传统校准工装吸附力分布不均、对位偏移、多层密封失效的常见问题。从结构拆解来看，该部件采用多层板叠合的模块化设计思路，最外侧的黄色面板为工件承载面，面板上预留的四个沉头安装孔用于将整个校准器固定在自动化校准工位的滑台台面上，孔位公差控制在±0.02mm范围内，保证安装后承载面与滑台运动方向的平行度满足校准工序的精度要求。

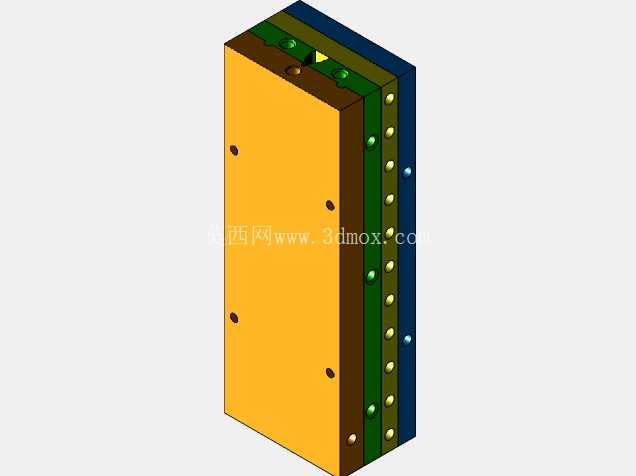

　　侧边的层叠结构中，不同颜色的分层对应不同的功能属性，绿色层为气路分配的核心层，内部加工有纵横交错的导气流道，深蓝色层为设备安装背板，背板上预留的气路接口位于侧边非操作面，避免气路管路干涉校准工位的上下料动作，同时背板上的定位销孔用于和工位基座实现快速对位，更换工装时不需要反复调整位置，能将换型时间压缩到十分钟以内。从安装边界来看，整个校准器的整体厚度控制在较薄的区间，适配多数自动化校准设备的工位安装空间，不会因为工装厚度过大导致校准传感器的工作距离超出有效量程；承载面的平面度经过精加工处理，表面粗糙度达到Ra1.6，既保证和待校准工件的贴合密封性，又不会因为表面过于粗糙刮伤工件的镀膜层。

　　在实际应用场景中，这类真空校准器常配套在通讯器件的射频校准、外观检测、引脚对位工序中，相比传统的机械式夹装工装，真空吸附的方式不会对工件的侧边产生夹持应力，避免薄型陶瓷基板、PCB板在夹装过程中出现隐裂、变形的问题，同时吸附动作响应速度快，配合自动化上下料机构能实现每小时上千件的校准作业效率。设计时还考虑了工装的维护便利性，各层之间采用可拆分的螺钉连接结构，当密封层出现磨损、气路出现堵塞时，不需要整体更换工装，只需要拆开对应层更换密封圈或者清理流道即可，大幅降低产线的工装维护成本。

　　另外，承载面上的吸附孔布局采用等间距阵列排布，针对不同尺寸的待校准工件，不需要更换承载面板，只需要封堵对应位置的吸附孔就能适配不同规格的产品，提升了工装的通用适配能力，在多品种小批量的通讯器件生产场景中，这种通用化设计能减少工装的储备数量，降低产线的工装管理成本。在结构强度校核阶段，各层板材的材质选择也做了针对性匹配，承载面板采用硬质铝合金材质，经过阳极氧化处理提升表面耐磨性能，长期使用不会出现表面刮花、锈蚀的问题；气路分配层采用改性POM材质，自身具备一定的自润滑性能，加工流道时的尺寸稳定性更好，同时材质本身的气密性优异，不会出现层间微漏气的问题；安装背板采用不锈钢材质，保证和工位基座连接的结构强度，避免长期拆装出现连接螺纹滑牙的问题。整个校准器的气路接口采用标准快插接头规格，能和产线现有真空系统的管路直接适配，不需要额外采购转接头，安装调试时只需要将快插接头插入对应的气路接口，调整好安装平面的水平度就能投入使用，调试过程不需要复杂的参数设置，对于产线的设备维护人员非常友好。在实际使用过程中，当真空负压维持在-60kPa到-80kPa区间时，就能稳定吸附重量在2kg以内的通讯类工件，吸附状态下工件的位置偏移量小于0.01mm，完全满足通讯器件校准工序的对位精度要求，不会因为吸附定位偏差导致校准数据失准。
