圆弧抱持式气动夹爪执行机构设计

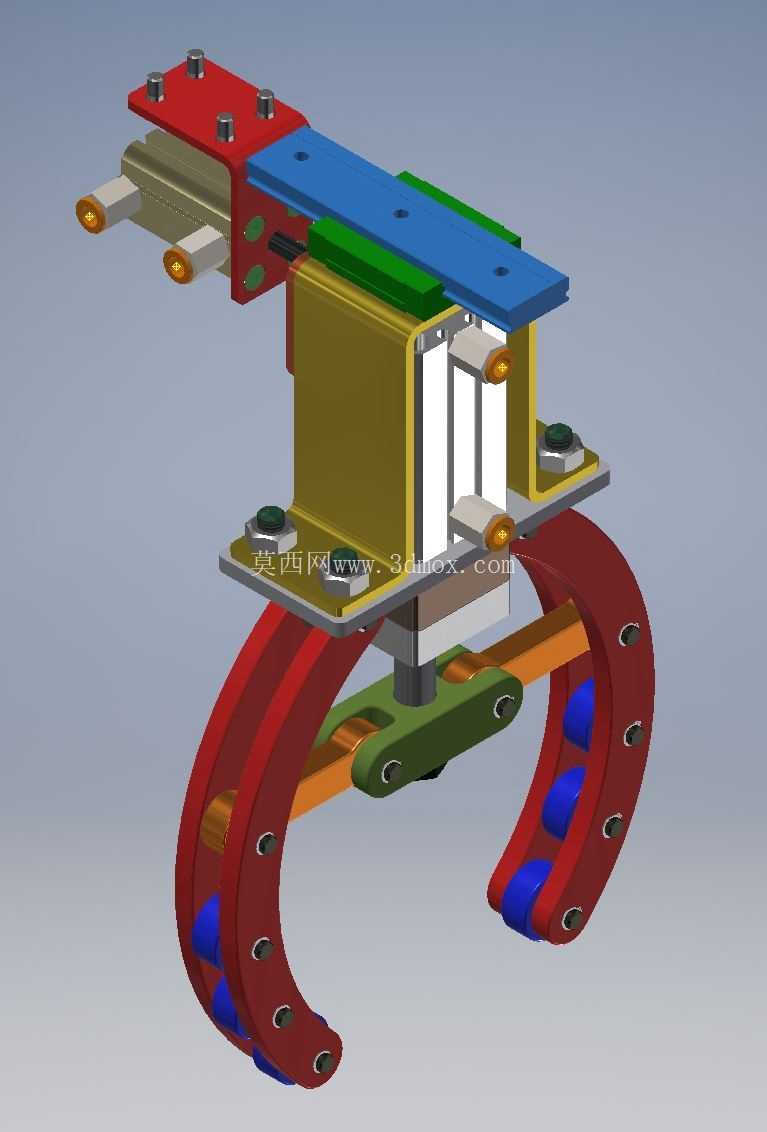

　　这款圆弧抱持式气动夹爪，是面向圆柱类工件抓取场景开发的末端执行部件，在3C电子装配、食品包装分拣、管材上下料、机加工自动线等场景中都有广泛适配空间，尤其适合表面易损伤、需要周向均匀夹持力的圆柱形工件转运工位。从结构逻辑来看，整套机构以标准双作用微型气缸作为动力输出核心，气缸缸体通过两侧带定位销的安装立板与前端夹爪支座刚性连接，安装立板上预留的多组沉头孔可兼容不同行程气缸的替换需求，支座下方的转接法兰直接匹配主流工业机器人、直线模组的末端安装接口，无需额外设计转接板即可完成快速装调。

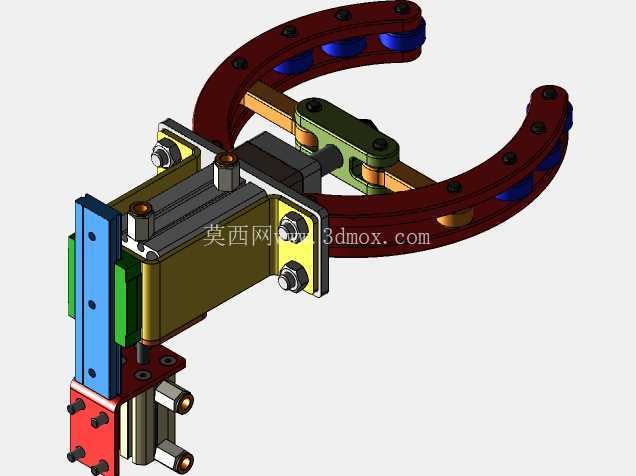

　　夹爪的开合动作通过对称布置的连杆传动副实现，气缸活塞杆伸出时，带动与活塞杆端连接的十字滑块沿支座导向槽做直线运动，滑块两侧铰接的传动连杆同步推动两个弧形夹指绕支座上的固定转轴做回转运动，实现夹爪闭合抱持动作；活塞杆回缩时则反向带动夹指张开，完成工件释放，整套传动链无冗余运动副，传动效率可达90%以上，动作响应延迟控制在0.2s以内，完全匹配高速自动化产线的节拍要求。夹指采用大圆弧内轮廓设计，内弧面预留了聚氨酯缓冲垫的安装槽位，实际使用时可根据被夹持工件的材质更换不同硬度的缓冲垫，既可以增大接触摩擦力避免工件滑脱，也能防止刚性夹指刮伤工件表面，尤其适合薄壁管材、玻璃圆柱件、包装类软质圆柱工件的抓取作业。

　　从安装边界来看，整套机构闭合状态下的最大外轮廓宽度控制在120mm以内，夹指完全张开时的开口直径可达180mm，闭合后最小夹持直径为40mm，可覆盖该尺寸区间内绝大多数圆柱类工件的抓取需求；气缸进气口采用标准M5快插接口，可直接对接工厂常规0.5-0.7MPa的压缩空气气源，无需额外配置增压或减压元件即可稳定输出夹持力，单爪最大夹持力可达80N，可稳定夹持重量在5kg以内的圆柱工件。

　　设计过程中针对传动连杆的受力做了针对性优化，连杆与转轴的配合位置采用镶嵌铜套的耐磨结构，可承受长期往复回转运动的磨损，整机无负载状态下的使用寿命可达300万次以上；夹指与连杆的连接位置采用可拆式螺栓固定，当需要适配不同直径的工件时，仅需更换对应弧长的夹指即可，无需改动整套传动结构，大幅降低了产线换型的改造成本。实际部署时，可根据工位需求在夹指侧面加装磁性开关或光电传感器，实时反馈夹爪的开合状态，方便接入设备的PLC控制系统实现全流程自动化动作闭环；机构整体的重量控制在1.2kg以内，不会给搭载的机器人或模组带来过大的负载负担，尤其适合协作机器人、轻量型直线模组的末端搭载使用。不同于常规平行夹爪只能实现两点接触夹持，这款圆弧夹爪的抱持式结构可实现与圆柱工件的半周面接触，夹持力分布更均匀，不会出现平行夹爪夹持圆柱工件时易出现的工件偏转、夹痕过深的问题，在需要工件保持固定周向姿态的装配工位中，可有效降低工件定位偏差，提升装配精度。
