管道连接用凸面密封法兰结构设计

　　在工业管路系统的搭建与运维环节，法兰是实现管段之间、管路与设备端口之间可拆卸刚性连接的核心承压部件，其中凸面法兰的密封面凸起结构，能够在螺栓预紧力作用下让密封垫片获得更集中的压应力，相比平焊法兰更适配中高压工况下的密封需求，在化工流体输送、市政给排水、工业循环水系统、暖通空调管路、小型工艺设备的接口位置都有广泛应用。这款凸面法兰的设计围绕管路密封的核心需求展开，首先从密封结构来看，凸起的密封面宽度经过针对性收窄，当配套使用非金属软垫片或者金属缠绕垫片时，相同的螺栓锁紧力矩下，密封面单位面积的压应力更高，能够有效阻断流体沿密封面的渗漏路径，避免常规平法兰在压力波动时容易出现的垫片压溃不均、局部渗漏问题。

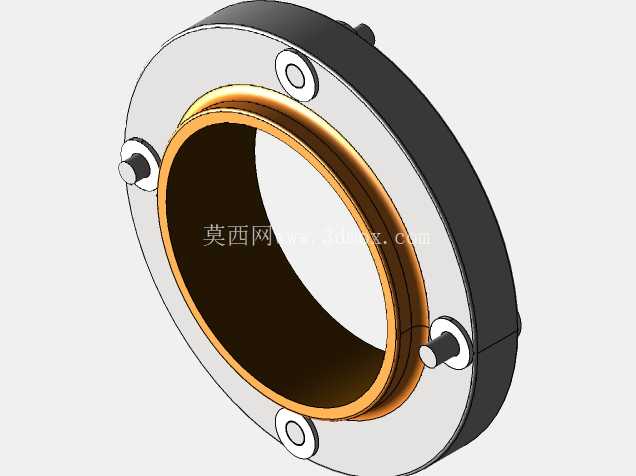

　　法兰本体的结构分为三个功能区域，最内侧是与管道对接的焊接口区域，内径尺寸与适配管道的通径保持一致，内壁做了平滑过渡处理，不会在管路内部形成突出的台阶阻碍流体输送，减少管路内部的紊流产生与介质冲刷磨损；中间区域是凸起的密封工作面，表面粗糙度控制在满足密封要求的区间，既不会因为过于光滑导致垫片受压后发生滑移，也不会因为粗糙度过大造成密封面微观间隙形成渗漏通道；最外侧是法兰的盘体结构，均匀分布的螺栓通孔位置做了锪平处理，保证螺栓安装时螺母端面能够与法兰盘面完全贴合，避免螺栓受力倾斜造成局部预紧力不足。

　　从安装边界来看，这款法兰的盘体外径、螺栓孔中心圆直径、螺栓孔数量与孔径都匹配对应压力等级的管路安装标准，现场安装时不需要额外进行扩孔或者盘面修配作业，能够直接与同规格的配对法兰、阀门端口、设备接口进行对接。设计过程中特意对螺栓孔的位置度做了公差约束，保证现场安装时螺栓能够顺利穿入，不会出现错孔需要强行铰孔的情况，减少现场安装的工作量。法兰盘体的厚度经过强度校核，能够承受对应压力等级下的管路轴向拉力、内部介质压力以及温度变化带来的热应力，不会在长期运行过程中出现盘面变形导致密封失效。在实际工况应用中，这类凸面法兰常被用在有一定压力的工艺管路中，比如生产车间的循环冷却水供回管路、压缩空气输送管路、低压蒸汽管路等场景，相比对焊法兰它的加工成本更低、安装对位更方便，相比平焊法兰它的密封可靠性更高，能够适应管路系统中一定程度的压力波动与温度变化。法兰上的定位小凸柱结构，是为了安装时与配对法兰进行快速对位，避免吊装对接过程中法兰发生转动导致螺栓孔错位，尤其是在大口径管路或者高空安装作业时，这种定位结构能够大幅缩短对位时间，降低安装作业的风险。

　　密封面内侧的台阶结构，是为了限制垫片的径向位移，当管路内部压力升高时，垫片不会因为介质压力的推动向内侧或者外侧滑移，保证垫片始终处于有效的密封受压区域，延长垫片的使用寿命，减少日常运维中更换垫片的频次。从建模逻辑来看，整个法兰的特征构建完全遵循机械加工的工艺顺序，先通过回转特征构建法兰的基本本体轮廓，再进行螺栓孔的阵列切除，之后加工密封面的凸起结构与定位凸柱，最后对所有的锐边进行倒角处理，避免安装过程中锐边划伤操作人员或者割伤密封垫片。所有的配合尺寸都预留了合理的加工公差，既不会因为公差过松导致配合间隙过大影响密封，也不会因为公差过严增加不必要的加工成本。在管路系统的选型过程中，选用这类凸面法兰时需要注意匹配对应的管道通径与压力等级，同时根据输送介质的腐蚀性、工作温度选择合适的法兰材质与配套垫片，才能保证整个管路连接点的长期可靠运行，避免因为法兰选型不当造成跑冒滴漏问题，影响整个生产系统的稳定运行。
