这套闸阀阀体总成的结构设计,最初是针对车间集中流体输送工位里多支路管路交汇、现场安装空间局促的痛点展开的。常规单通路闸阀在需要同时对接水平两路、竖直一路以及侧向旁路的工况下,往往要搭配多个弯头、三通和独立阀件拼接,不仅管路沿程阻力大幅上升,法兰连接面的泄漏点数量也会随拼接节点成倍增加,后期运维拆检时往往要排空整段管路,停机损失远高于阀件本身的成本。
从实际落地的应用场景来看,这类集成阀组最常出现在中小型化工配料工段、冷却水分配站以及液压动力站的分支管路上。以冷却水分配场景为例,设备主轴冷却回路、夹套冷却回路和备用旁通回路原本需要三组独立截止阀分别管控,换成这套集成阀体之后,三路介质的通断调节全部集中在同一个阀座本体上,操作人员在工位单侧就能完成所有支路的启闭操作,不用沿着排布零散的管路来回跑动,巡检时也能一次性排查所有阀位的密封状态。

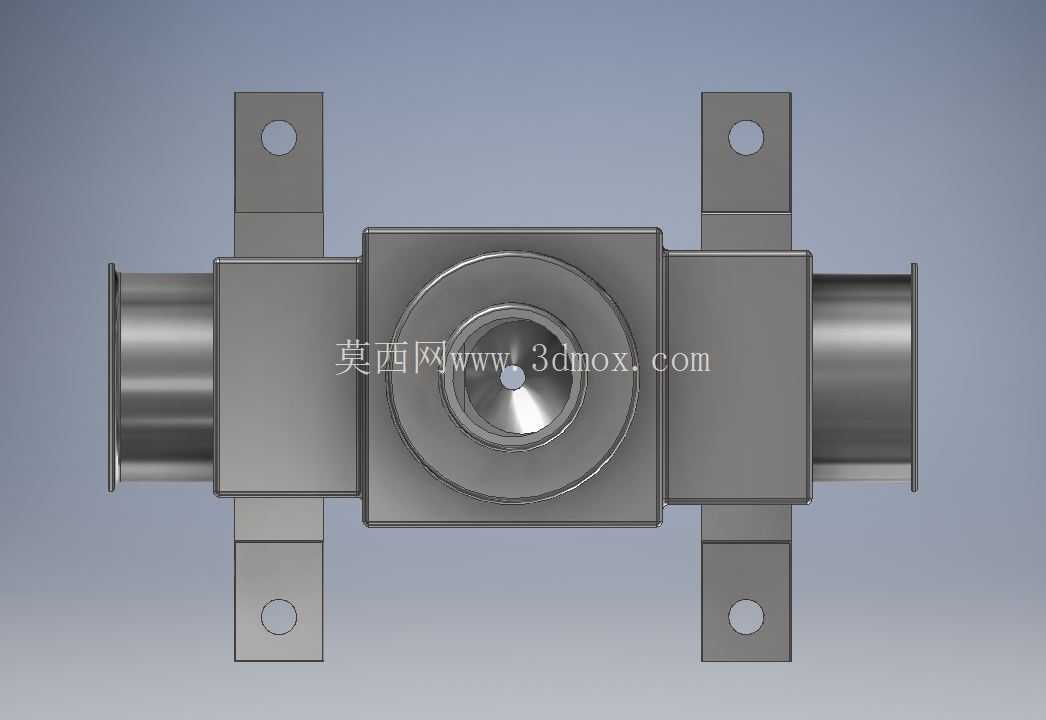

整个阀体的核心基体采用方块式腔体布局,没有为了追求外观流线做多余的曲面切削,这种方正结构首先是为了适配铸造工艺的拔模和壁厚均匀性要求——腔体内部走介质的流道交汇处做了圆弧过渡,避免直角拐角处出现介质滞流区,在输送含微小颗粒的循环水或者低粘度油料时,不会在拐角处堆积杂质造成流道缩径;外部的方正立面则直接作为安装法兰的加工基准,三个水平方向和一个竖直方向的接口都直接在本体上铸出法兰凸台,法兰端面上的螺栓孔位置以腔体中心为基准对称排布,加工时一次装夹就能完成相邻两个法兰面的铣削和钻孔,同轴度和端面垂直度的公差更容易控制。

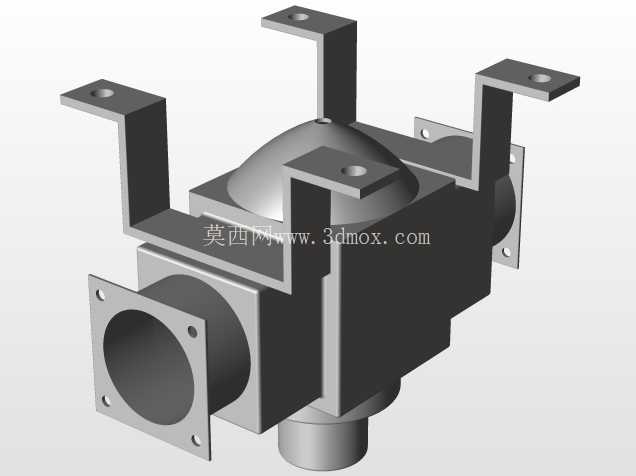

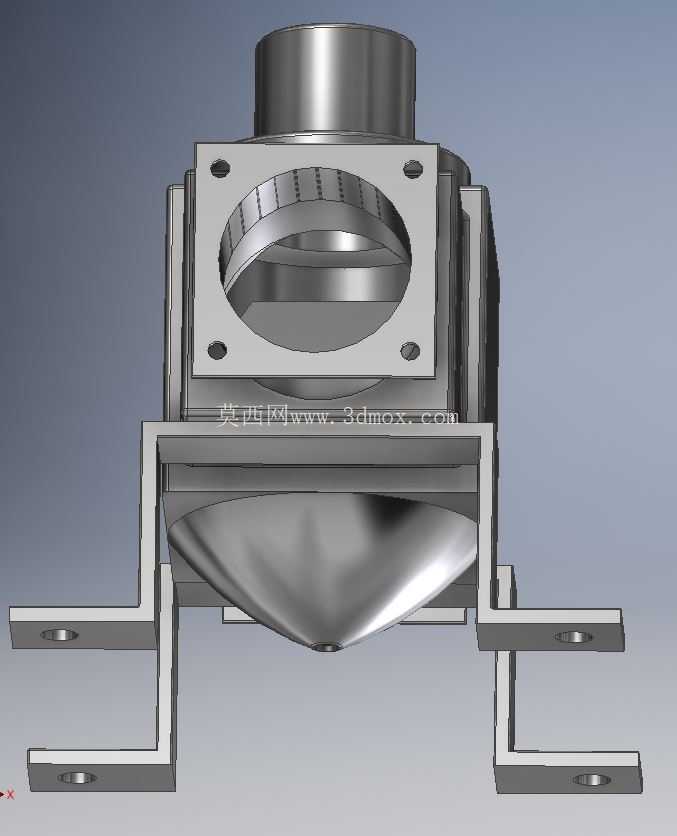

顶部半球形的阀盖承压结构是整个设计里比较有特点的部分,相比平端盖,半球形拱顶在承受内压时的应力分布更均匀,同等承压等级下可以把阀盖的壁厚减薄百分之十五左右,同时拱顶内部预留的空腔刚好容纳闸板提升后的行程空间,不用额外在阀体上方加高直筒段,整体高度尺寸能压缩近八十毫米。拱顶周围伸出的四个L型安装支架并不是后期焊接的附件,而是和阀体本体一体铸出后再铣平安装面,支架末端的通孔用来把整个阀组固定在设备机架的预埋梁上——很多现场工况里阀件本身要承载上下游管路的重量,如果仅靠两端管道的法兰支撑,长期受管路热胀冷缩的推力很容易造成法兰面错位,这四个外置支架相当于给阀组增加了独立的承重支点,安装时支架底面和机架支撑面之间可以加装调整垫片,既能补偿机架焊接的平面度误差,也能隔断管路运行时的振动传递,避免螺栓松动。
安装边界的尺寸规划上,侧向法兰的端面到阀体中心的距离控制在常规手动操作空间的最小范围内,扳手拧动法兰螺栓时不需要额外拆卸周边的其他管线;底部伸出的圆柱接口预留了和下方排污管路对接的直段长度,焊接或者螺纹连接时都有足够的操作空间,不会和阀体底部的加强筋发生干涉。各个支架的弯折高度经过现场排布校核,当阀组贴墙安装时,支架的立面和墙体之间留出了二十毫米的间隙,穿固定螺栓的操作可以从侧面完成,不用在阀体背面盲装。
流道设计上,闸板的密封面配合腔体内部的导向槽做了限位结构,闸板下行关闭时不会因为介质侧向推力出现偏磨,长期频繁启闭之后密封面的磨损量分布均匀,维修时只需要更换闸板密封垫,不用整体拆卸阀体。阀体外部的各个加强筋沿着法兰和腔体的连接棱边布置,既提升了高压工况下的腔体刚性,也不会在表面形成容易积灰的凹陷死角,车间日常擦拭保洁非常方便。
