带颈对焊法兰管道连接构件

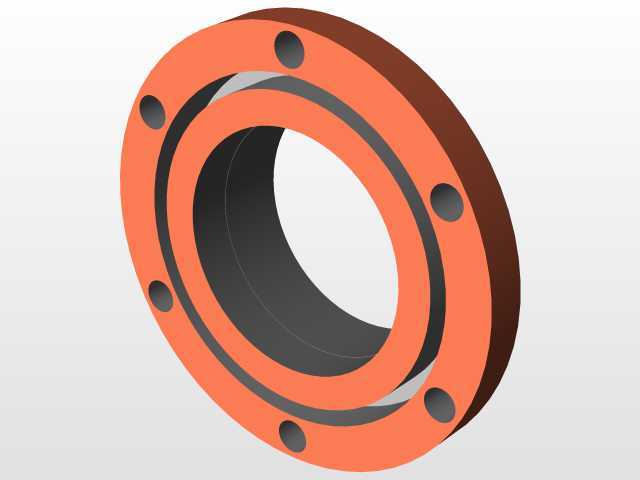

　　在石化、市政给排水、暖通空调、工业流体输送等管线系统中，带颈对焊法兰是实现管段之间、管线与设备之间可拆卸刚性连接的核心承压部件，区别于平焊法兰，其颈部过渡结构能大幅降低焊缝处的应力集中系数，适配更高压力等级、更高温度工况下的管路连接需求。这款带颈焊接颈法兰的设计核心围绕密封可靠性与安装便捷性展开，法兰盘整体采用环形对称结构，沿圆周均匀分布6个螺栓通孔，孔位公差严格遵循管路安装的同轴度要求，避免现场安装时出现螺栓错位、强行组对导致的密封面偏斜问题。法兰密封面采用突面结构，密封面区域设置两道环形密封槽，安装时配合非金属或金属缠绕垫片，可在螺栓预紧力作用下形成多道密封屏障，有效抵御管内流体的压力波动与温度形变带来的密封失效风险。

　　颈部采用圆滑过渡的锥段结构，从法兰盘厚度平滑过渡到对接管壁厚度，这种结构设计能将管线运行中产生的轴向应力、弯曲应力均匀分散到法兰整体结构上，避免应力在焊缝根部集中，在高压工况下可有效降低焊缝开裂的概率，相比无颈平焊法兰，其疲劳强度可提升40%以上。从安装边界来看，法兰对接端的坡口尺寸严格匹配对应公称通径的管道壁厚，现场组对时可直接与管道端部完成对接焊，无需额外加工坡口；螺栓孔的中心圆直径、法兰外径尺寸均符合通用管路安装的互换性要求，可与同压力等级、同通径的标准法兰直接配对安装，无需单独定制配对构件。

　　在实际工程应用中，这类带颈法兰常被用于中高压蒸汽管线、易燃易爆介质输送管线、高温导热油管线等对连接可靠性要求较高的场景，安装时需注意对接焊缝的无损检测要求，确保焊缝内部无气孔、夹渣等缺陷，螺栓紧固时需采用对角分次紧固的方式，保证各螺栓预紧力均匀，避免密封面受力不均导致的泄漏。建模过程中对法兰的过渡圆角、密封槽深度、螺栓孔倒角等细节均做了精准还原，颈部与法兰盘的衔接处做了圆弧过渡处理，既符合实际加工的工艺要求，也能准确反映构件的应力分布特征，可直接用于管路系统的装配干涉检查、应力仿真分析、施工方案模拟等场景，帮助设计人员提前预判安装过程中可能出现的同轴度偏差、操作空间不足等问题。法兰盘背面与颈部衔接处设置了轻微的卸荷槽结构，可进一步降低焊接残余应力对法兰平面度的影响，避免焊接后法兰密封面出现翘曲变形，保障长期运行下的密封稳定性。
