模块化拼接式方形储液罐体结构设计

这款方形拼接储槽的设计，最初是针对厂区内零散布置的中小型储液需求落地的，区别于常规立式圆柱储罐，它的长方体构型能最大化利用边角闲置空间，在车间靠墙布置、设备夹层排布时，不会像圆柱罐那样留下弧形无效间隙，空间利用率能提升近四成。从实际应用场景来看，这类储槽可适配工业循环水暂存、切削液中转存储、低腐蚀性化工原液缓存、污水处理段中间水储放等多种工况，不需要额外做混凝土基座找平，只要放置地面平整度误差在每米3mm以内就能直接就位，省去了传统储罐安装前的基础浇筑工序，对于临时产线搭建、老厂区设备改造的场景适配性极强。

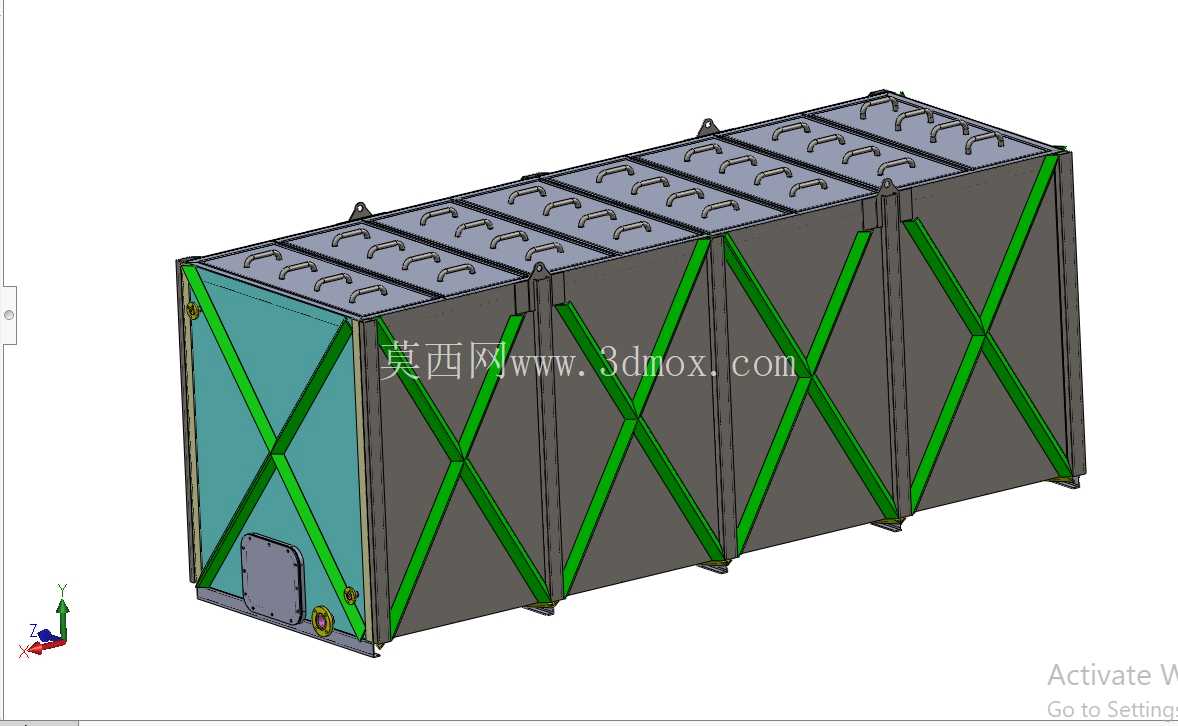

设计阶段最先敲定的是外部加强框架的结构，因为方形罐体的侧壁承压能力远弱于圆弧面的圆柱罐，满液状态下侧壁受液压力会产生外鼓变形，所以在每段单元罐体的外侧都布置了交叉斜撑结构，斜撑采用等边角钢与罐体壁板满焊连接，把整块侧壁的受力拆解成多个三角形受力单元，从根源上抵消满液时的侧壁外张力，避免长期使用后壁板出现疲劳变形开焊。顶部的盖板采用分块式设计，每块盖板上都冲压有一体成型的拉手，不需要额外焊接拉手配件，既减少了焊接变形的概率，也方便日常开盖检查内部液位、清理槽内沉积杂质，盖板边缘做了折弯翻边结构，扣合在罐体顶部的边框上时，能避免车间扬尘、冷凝水滴入槽内污染存储介质。

整体采用多段单元拼接的结构逻辑，单段单元的长度控制在1.2米，宽度1米，高度1.5米，可根据实际需要的储液容量选择2-6段单元拼接，相邻单元之间采用法兰加密封垫的螺栓连接结构，拼接缝处的密封垫选用耐油耐弱酸的丁腈橡胶材质，压紧量控制在垫厚的30%，既能保证密封无渗漏，也不会因为压合力过大导致橡胶垫永久变形失效。罐体侧壁靠近底部的位置设置了人孔与介质进出接口，人孔采用快开式压盖结构，不需要借助工具就能开盖，方便检修人员进入槽内做深度清理，进出接口的法兰尺寸统一采用国标PN10压力等级，能直接和厂区现有管路对接，不需要额外做转接配件。

安装边界方面，整组罐体的底部设置了一体式支撑脚，每个支撑脚的高度为100mm，预留出了底部管路布置、排污阀安装的操作空间，支撑脚的底面焊接了10mm厚的钢板垫板，就算地面局部存在轻微不平整，也可以通过薄垫片调整罐体水平度，避免因为罐体倾斜导致液位计读数不准、局部应力集中的问题。罐体顶部的吊耳是和顶部框架一体焊接成型的，单段单元的吊耳承重按照满液重量的1.5倍做安全系数校核，现场安装时可以直接用叉车或者行车吊运单段单元就位，不需要额外制作吊具。在细节设计上，侧壁斜撑的焊接位置都做了倒角避空，避免焊接时应力集中导致壁板焊穿，所有和存储介质接触的壁板焊缝都做了煤油渗透检漏，保证焊缝无气孔、无夹渣、无渗漏隐患，外部框架的焊接位置都打磨掉了焊渣飞溅，做了统一的防腐涂装，能适应车间内潮湿、有少量腐蚀性气体的使用环境。

和传统整体焊接的方形储槽相比，这种模块化拼接的结构运输成本更低，单段单元可以叠放运输，不需要占用超大件运输的额外费用，后期如果需要扩容，只要在端部继续拼接同规格的单元罐体就行，不需要整体更换储槽，也不用改动原有已接好的管路，能大幅降低产线调整时的设备改造成本。设计时也考虑了日常维护的便利性，排污口设置在罐体底部的最低位置，排空时不会有介质残留，侧壁预留了液位计安装接口，用户可以根据自身需求加装玻璃管液位计或者浮球液位开关，实现液位的实时监测与低液位、高液位的报警联动。
