管道在线式磁性除污过滤装置

在液压润滑站、冷却循环水路、燃油输送管线以及各类对铁磁性杂质敏感的流体系统中，管路内部残留的焊渣、磨屑、氧化铁皮和细小铁粉往往是造成阀芯卡涩、轴承磨损、喷嘴堵塞的隐性诱因。这类杂质粒径分布跨度大，常规网式过滤器在拦截微米级铁磁颗粒时需要大幅提高过滤精度，随之带来压差陡增、滤芯频繁更换的问题。磁性过滤器正是针对这一矛盾开发的在线净化部件，它不依赖细密滤网的机械阻挡，而是在流道内部建立强磁场区域，让混在液体中的铁磁性颗粒在随介质流经腔体时被吸附捕获，非磁性杂质则可配合后端滤网处理，从而在低流阻前提下实现铁屑的持续分离。

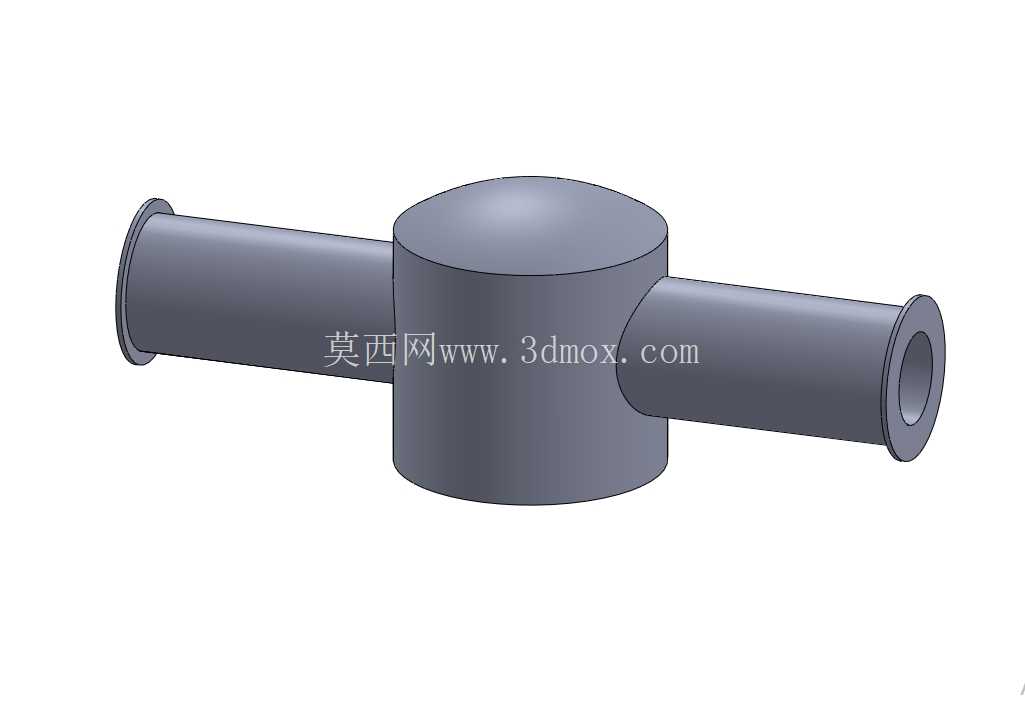

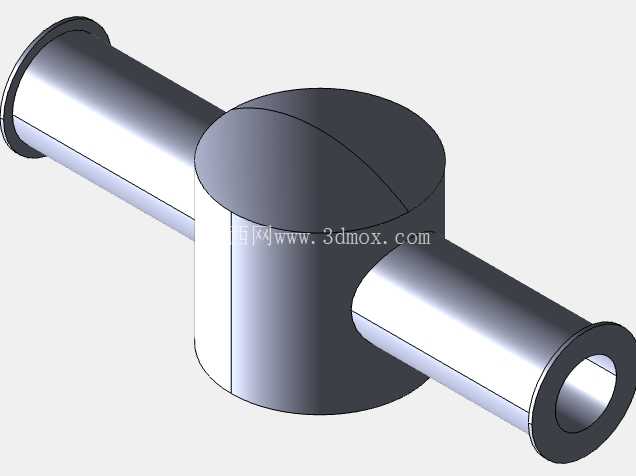

从结构布局看，该装置采用直通三通式构型，中部为立式圆筒形磁芯腔体，左右两侧沿同一轴线伸出水平接管，端部带法兰连接盘。流体从一侧法兰进入后，并非直接沿短路径冲出，而是先进入扩径的中央腔体；通流截面突然扩大使流速降低，颗粒在重力与磁力共同作用下更容易脱离流线，向布置在腔体内的磁性元件表面迁移。腔体顶部为圆弧封盖，既减少了直角死角造成的杂质淤积，也为内部磁棒或磁栅的抽拉、清理、检修提供了拆装空间。水平两端的法兰盘与工艺管道标准法兰配对，螺栓孔分布、密封面形式和接管外径需与所在管线的公称通径、压力等级保持一致，安装时无需改变原有管道走向，直接串接在水平管段上即可。

设计这类部件时，首先要处理的是磁场分布与流场组织的匹配。磁源若过于贴近入口，颗粒刚进入腔体就被吸附在管口附近，长期堆积会缩小过流面积；磁源若完全集中在腔体底部，上部流过的介质受磁力较弱，捕获效率下降。合理的做法是让磁性元件沿腔体轴向占据主要高度，并在迎流面形成连续的吸附区，使流体在腔体内绕行或纵向穿过磁系表面时经历足够长的磁场作用时间。筒壁与磁芯之间需要保留稳定的环形流道，既保证大流量通过时压损可控，又让被吸附的铁屑有足够的沉积附着面积，避免在流量波动或停机重启时被冲刷带走。

密封与承压边界同样是结构重点。中央筒体与两侧接管相贯处承受管道内压和流体脉动，焊缝或铸造过渡区应避免应力集中；上端盖与筒体的连接要兼顾承压密封和开启便利性，常见形式为快开螺栓压盖、法兰盖或回转盖，便于定期打开清除磁棒上堆积的铁泥。两端法兰密封面的平面度、接管与腔体的同轴度直接影响现场安装，如果两侧管口不同轴，强行配管会产生附加弯矩，长期运行中可能在相贯焊缝处引发疲劳裂纹。建模时需把法兰外径、螺栓孔中心圆、孔数、孔径、密封面凸台高度以及筒体总高、检修开启空间一并表达清楚，尤其要标注上端盖打开后磁芯抽出所需的垂直净距，这一尺寸在管线贴近楼板、桥架或其他设备布置时往往成为安装可行性的决定因素。

在实际选型应用中，磁性过滤器通常安装在泵吸入口、换热器入口、调节阀前或回油管路关键位置。泵前设置可保护叶轮和机械密封，阀前设置可防止铁屑划伤密封面，润滑系统中设置则能显著降低轴承和齿轮的磨粒磨损速率。它对铁、钢、镍等可磁化颗粒捕获效果明显，但对铜屑、铝屑、橡胶颗粒、纤维杂质无吸附作用，因此工程上常与篮式过滤器、Y型过滤器或回油滤网组合使用，形成磁分离加机械过滤的复合净化方案。流道设计还要考虑清洗周期：当吸附的铁磁颗粒累积到一定厚度，会改变局部流道并可能产生磁短路，削弱表层磁场，所以腔体容积不能仅按管径简单缩放，而要结合介质污染度、系统流量和计划检修间隔确定。

三维建模过程中，外形虽呈现为筒体与两段圆管的组合，但工程细节不能简化过度。法兰盘背面与接管的焊接过渡、端口密封面、端盖圆角、筒体与管道相贯线以及内部磁芯定位结构都应准确体现；若用于干涉检查，还需保留螺栓装配空间和端盖开启轨迹。整体造型对称、流路简短，既适合作为管路系统中的独立功能部件，也便于在设备总图、泵站集成和管道布置设计中直接调用，帮助设计人员在方案阶段同步校核安装边界、检修空间与净化能力。
