工业工位作业支撑固定架结构

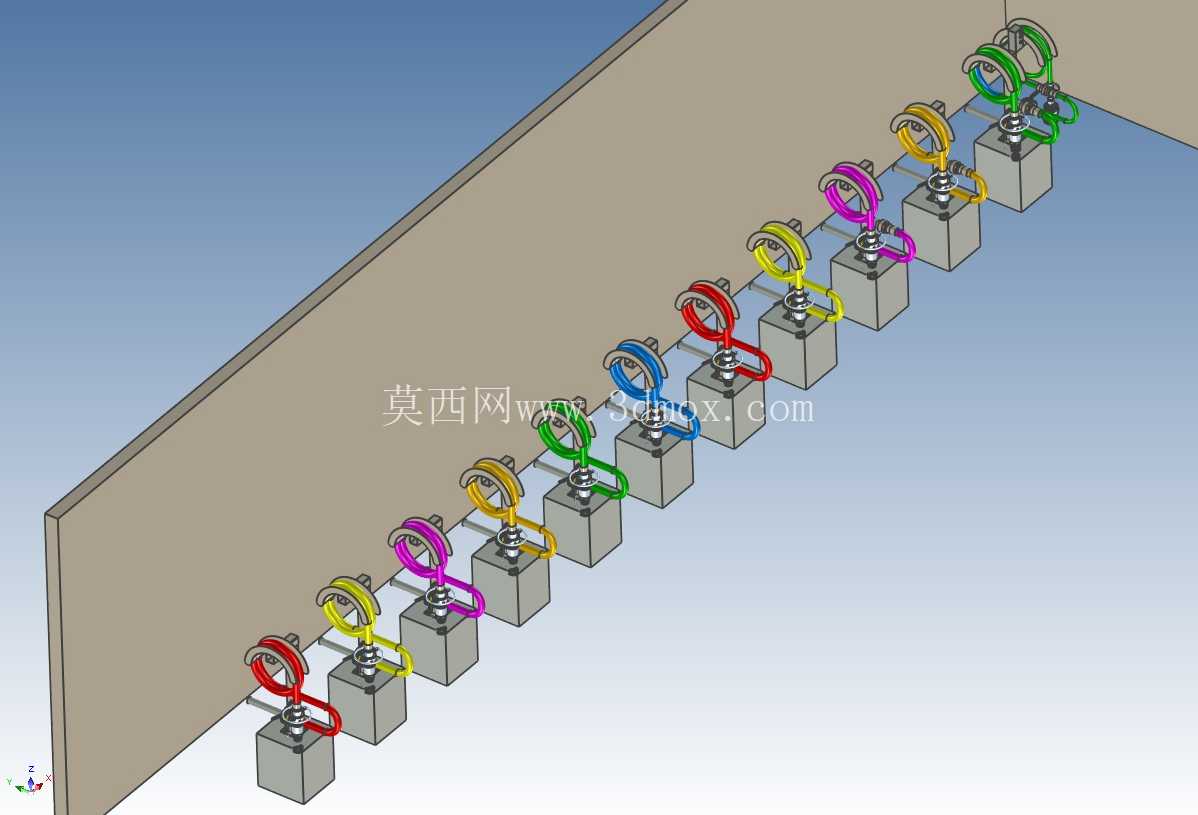

　　这套工位支撑固定结构的三维建模工作，最初是从车间现场的作业痛点切入展开的。一线装配工位长期存在工具摆放零散、工件定位无依托、作业动线交叉的问题，传统的木质临时台架或者焊接死台架，要么承重不足容易变形，要么无法根据工位调整适配不同批次的作业需求，每次换产都要重新切割焊接台架，不仅挤占生产准备时间，焊渣飞溅还容易划伤待加工工件表面。建模过程中没有先急于绘制杆件轮廓，而是先梳理工位周边的干涉边界：工位上方预留的起重吊具最低下行高度、侧面物料周转车的通行宽度、操作人员站立作业的肘部活动范围，都先在装配环境里划定了不可侵入的空间包络，再在这个包络内排布支撑框架的受力路径。

　　框架主体采用矩形截面型钢作为主承力构件，选型时对照工位常见的最大工件重量做了挠度校核，主横梁的跨中挠度控制在跨度的千分之一以内，避免放置重型工件后出现台面下沉、定位偏移的问题。框架的节点连接没有采用全焊接固化方案，而是在主要拼接位置预留了螺栓紧固孔位，现场安装时可以先通过孔位间隙微调框架的水平度，锁紧后再按需对受力较大的节点做点焊防松，后续如果工位布局调整，松开螺栓即可拆解转运，不会像焊接台架那样只能切割报废。架体上集成的工件夹持组件，做了多档位的位置调节设计，夹持块的行程覆盖了该工位常见工件的外形尺寸范围，夹持接触面镶嵌了非金属缓冲垫，既保证夹持力足够限制工件作业时的窜动，又不会在工件已加工表面留下压痕。

　　配套的工具挂装点位按照作业操作顺序排布，常用的拧紧工具、定位销、检测量具分别对应操作人员伸手可及的不同高度，不需要转身或者移步即可取放，减少无效动作耗时。架体底部的支撑脚设计了可调高度结构，针对车间地面可能存在的平整度误差，旋转支脚即可微调整体水平，调平后通过锁紧螺母锁死位置，避免作业过程中架体出现晃动。考虑到工位可能需要布设气动管路或者动力线缆，框架的杆件内部预留了走线空腔，外侧对应位置开有走线孔，管线可以从空腔内布设，不会裸露在台面外侧勾挂工件或者绊倒过往人员。

　　建模时对所有安装边界做了干涉模拟：架体就位后，侧面距离物料通道保留足够的安全通行宽度，后方距离车间动力配电箱预留了开门检修空间，台面高度匹配操作人员站立作业的舒适区间，不需要长期弯腰或者抬臂作业。整个结构没有多余的装饰性特征，所有型材的选型、板件的厚度都围绕承重、安装、调节三个核心需求设定，既可以作为单一工位的作业支撑台使用，也可以多组拼接组成流水线旁的分段作业工位，适配多品种小批量的生产现场布局需求。
