M3外螺纹直角快插软管接头

在小型气动回路、真空吸附系统以及实验室微量流体管路的搭建过程中，空间局促往往是管路布置最常遇到的约束。当M3规格的外螺纹安装孔与软管走向呈垂直关系时，直插式接头会让软管直接顶向安装面，强行弯折不仅会让软管内径被压扁、通流截面骤降，长期工作下弯折处还会因反复应力出现开裂漏气。这款90度M3管接头正是为解决这一布局矛盾而设计，它将螺纹连接端与软管插接端做成正交结构，让3mm外径的软管从螺纹轴线的垂直方向引出，在狭小的设备内腔、密集排布的阀岛侧面、桌面级小型自动化机构的安装板上，都能让管路走向平顺贴附，避免多余的悬空段与弯折半径不足的问题。

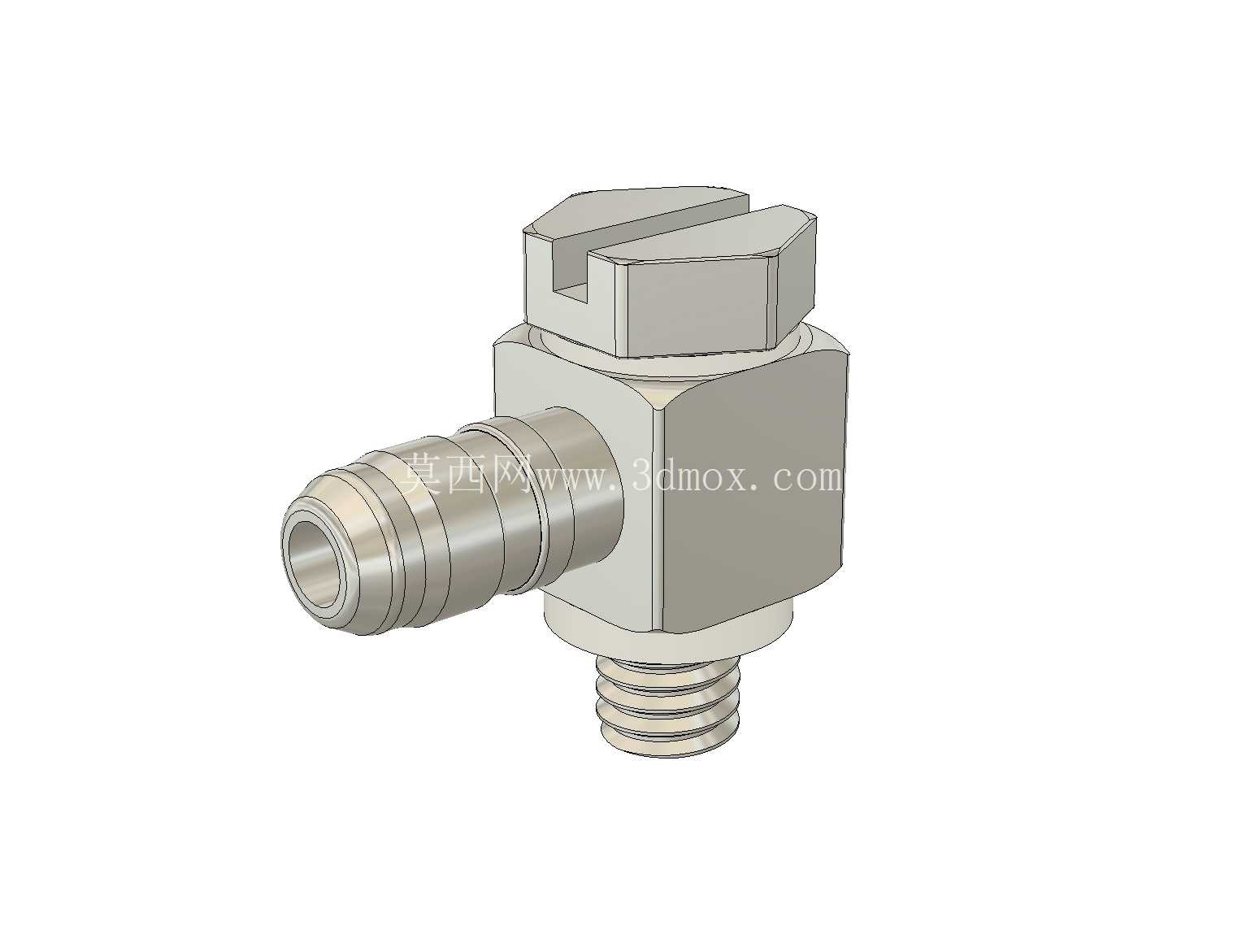

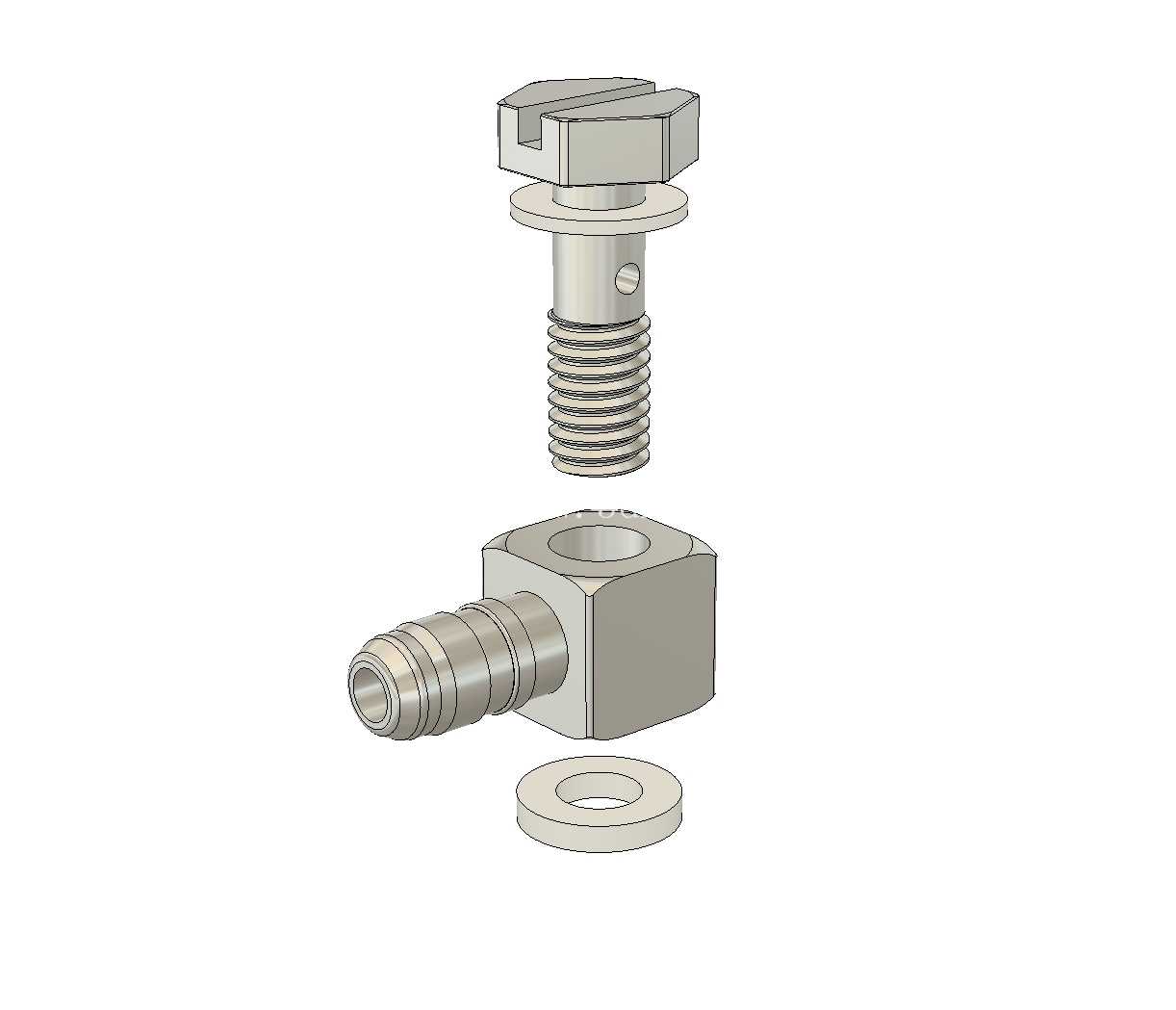

从结构上拆解这个接头，可以看到三个功能区段的分工非常明确。底部是M3外螺纹段，用于拧入阀体、气缸、真空发生器或者设备面板上对应的内螺纹孔，螺纹段上方的六角本体是整个接头的受力基准，装配时用小型开口扳手或者套筒卡住这个六角面施加拧紧力矩，既可以保证螺纹副的密封压紧力，又不会让扭矩传递到上方的插接结构造成变形。六角本体顶部开出的一字槽是兼顾装配工艺性的设计，在部分深孔或者扳手无法侧向伸入的位置，可以用一字螺丝刀从顶部旋入，给现场装配留出两种操作选择。

与螺纹段呈90度侧向伸出的是宝塔式软管插接端，这一段的外圆加工出多级连续的倒刺环脊，环脊外径沿着插接方向逐级略微增大，当3mm内径的软管（对应适配3mm管材规格）从端部推套上去之后，每一道环脊都会嵌入软管内壁形成独立的止退密封带。工作时管路内通入正压，压力会把软管壁进一步压向环脊根部，压力越高密封贴合越紧；即便用于真空负压工况，外界大气压也会把软管箍在宝塔接头上，不会出现吸脱、漏真空的问题。相比需要卡箍、紧定螺钉锁紧的接头，这种宝塔插接结构在小规格管路上装配效率极高，徒手推插即可完成连接，后期更换管路时也只需捏住软管根部旋转拔出，维护十分便捷。

设计这类小接头时，尺寸边界的控制直接决定了它能不能在紧凑设备里用开。M3螺纹本身公称直径只有3mm，配套的六角本体对边尺寸控制在5mm左右，这意味着安装面板上两个相邻接头的中心距只要留出6mm以上空间，扳手就有操作余量，不会出现相邻接头互相干涉、无法拧紧的情况。侧向伸出的宝塔插接段总长度控制在10mm上下，套上3mm软管之后，管路从六角侧面引出的转弯起点距离螺纹轴线很近，整只接头装入安装面之后，侧向占用的投影空间非常小，在多管路并排排布的真空吸盘汇流排上，可以沿着排向密集布置十几路接头而互不磕碰。顶部一字槽的槽深与槽宽也做了匹配，既能承受螺丝刀旋入时的扭矩不发生槽口崩裂，又不会因为开槽过深削弱六角本体的结构强度。

实际选型应用中，这类接头常见于电子行业的小型贴装设备真空吸嘴回路、3C检测工位的吹气定位管路、医疗微量分析仪器的气液连接端，以及小型半导体封装设备的气动控制支路。这些场景的共同特点是安装空间被电路板、传感器、执行机构层层挤占，留给管路接头的位置往往只有几毫米间隙，直角弯头结构可以把软管的走向约束在贴板平面内，省去管路额外的弯曲圆弧占用的立体空间。建模过程中需要重点还原的细节包括螺纹段的牙型轮廓、宝塔端每一级倒刺的锥度与圆角过渡、六角本体的棱边倒角，以及顶部一字槽与六方面的相交关系——这些特征在做管路干涉检查、装配空间校核时都会直接影响仿真结果的准确性，若把倒刺环脊简化成光轴，后续在三维布线时就无法判断软管套入后的实际外径膨胀量，容易出现装配后管路与周边零件间隙不足的问题。

从密封可靠性角度看，金属一体加工的接头本体不存在拼接焊缝，螺纹端拧紧时配合螺纹密封胶或者聚四氟乙烯生料带，可以在低压气动、常规水气管路中长期稳定工作，不会像塑料接头那样在反复拧紧后出现螺纹滑牙、本体开裂的问题。正交的流道在接头内部做了圆滑过渡，气流转向处的流阻被控制在较低水平，对于真空回路这种对压损敏感的系统，这种平滑转角的设计能有效减少压力损失，保证末端吸盘的真空度达标。
