带引线12V防水自锁式控制按钮

这款带引线的自锁式防水按钮，在车载电控改装、户外小型电控单元、低压直流控制回路里的应用占比不低，尤其是经常接触水汽、溅水的安装场景，普通轻触开关的防护能力根本达不到使用要求，这类带一体式密封结构的按钮就成了选型时的优先项。

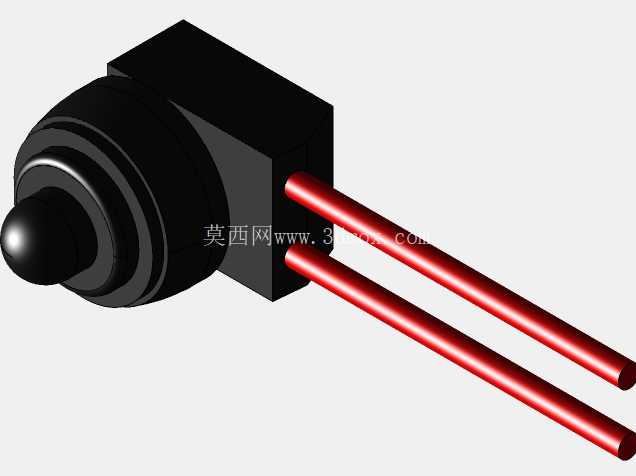

从实际使用场景来看，这类按钮常被用在摩托车加装电控附件、越野车外挂辅助灯控制、户外便携储能设备的输出开关、农用小型电动机具的启停控制上，安装位置往往暴露在外，会经历雨水泼溅、扬尘覆盖、温差变化带来的凝露，所以密封结构的设计是整个产品的核心。按钮的操作头部做了多层阶梯式的密封胶套，和下方基座配合的时候，胶套的唇边会完全贴合基座的环形凸台，按压的时候胶套随按键行程产生形变，不会出现密封间隙，能达到常规溅水、短时淋水的防护要求，不需要额外加装防水护套就能直接在开放环境使用。

自锁结构的设计逻辑和普通无锁按钮完全不同，内部采用棘轮卡位结构，第一次按压时，内部的动触点和静触点稳定接合，松开后卡位结构会保持触点的接合状态，回路持续导通；第二次按压时棘轮脱开，内部复位弹簧将按键顶回初始位置，触点断开回路切断，不需要持续按住按键就能维持工作状态，非常适合单键切换通断的控制场景，不需要额外加保持继电器就能实现状态锁定，能简化整个控制回路的布线复杂度。

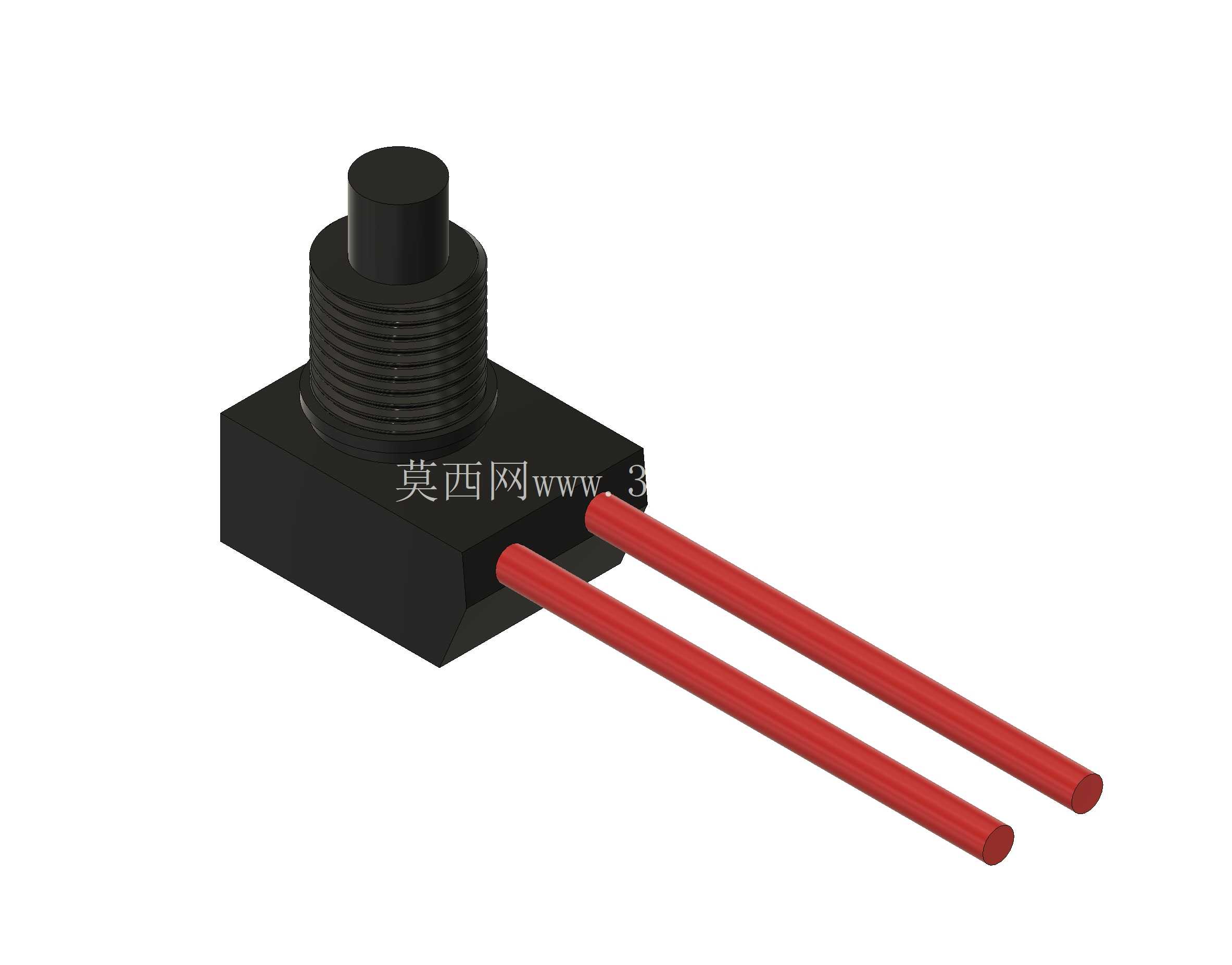

从安装边界来看，这款按钮采用的是基座嵌入式安装逻辑，方形基座的侧边可以适配标准的开孔尺寸，安装时只需要在面板上开出对应大小的方孔，将基座从面板正面推入，背面用配套的卡圈拧紧就能完成固定，不需要额外打螺丝固定，安装效率很高。尾部直接引出两根红色绝缘引线，引线和基座的衔接位置做了密封固封处理，引线直接接入控制回路即可，不需要用户额外焊接接线端子，降低了现场接线的工艺要求，也避免了接线位置因为密封不到位出现进水短路的问题。

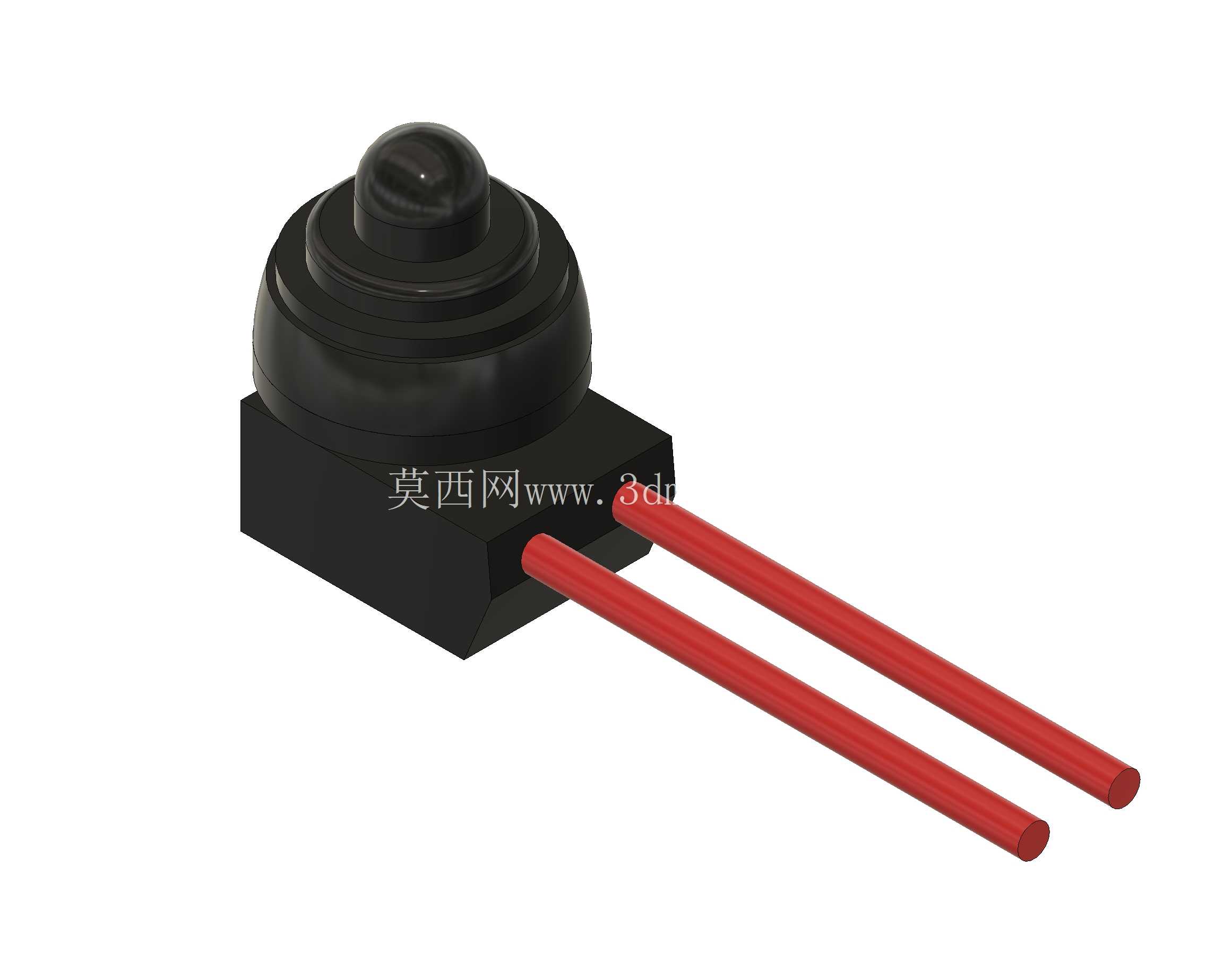

外形设计上，操作头部是圆润的凸面造型，表面没有尖锐棱角，戴手套操作的时候也能准确按压，不会出现打滑的情况；按键的按压力度做了适配调整，按压力度控制在合适区间，既不会因为震动出现误触发，也不会因为按压力度过大导致操作手感生硬。黑色的主体外壳采用耐候性工程塑料制作，长期暴露在紫外线照射下也不容易出现脆化开裂，红色引线采用耐油耐温的绝缘外皮，在车载机舱、户外设备等温度波动较大的环境里，外皮不会轻易出现老化开裂的问题。

在结构建模的时候，需要重点关注几个配合尺寸的公差：首先是密封胶套和基座的配合过盈量，过盈量太小会导致密封失效，过盈量太大会导致按键按压力度过大，甚至出现卡滞无法复位的问题；其次是内部自锁棘轮的齿形角度，齿形角度直接影响自锁的可靠性和按压手感，角度设计不合理会出现自锁打滑、无法保持导通的问题；还有尾部引线和基座的固封位置，要保证固封材料完全包裹引线的内芯衔接处，避免水汽顺着引线芯线的缝隙渗入按钮内部。另外，按钮的整体高度要控制在合理范围，避免安装后突出面板过高，容易被外力磕碰导致损坏，引线的出线方向做了侧向平直引出，不会和背面的其他布线产生干涉，在狭小的安装空间里也能顺利布置。

实际选型使用的时候，要注意这款按钮的额定工作电压是12V直流，不能直接用在高压交流回路里，触点的载流量要匹配所控制的负载功率，避免过载导致触点烧蚀；安装的时候要保证安装面板的平面度，避免基座安装后受力变形，导致内部卡位结构卡滞。这类带引线的防水自锁按钮，因为集成了密封、自锁、预接线的特性，在小批量设备改装、户外电控单元搭建的时候，能大幅减少装配的工作量，也能提升整个控制回路的环境适应能力，减少因为进水、接触不良导致的故障概率。
