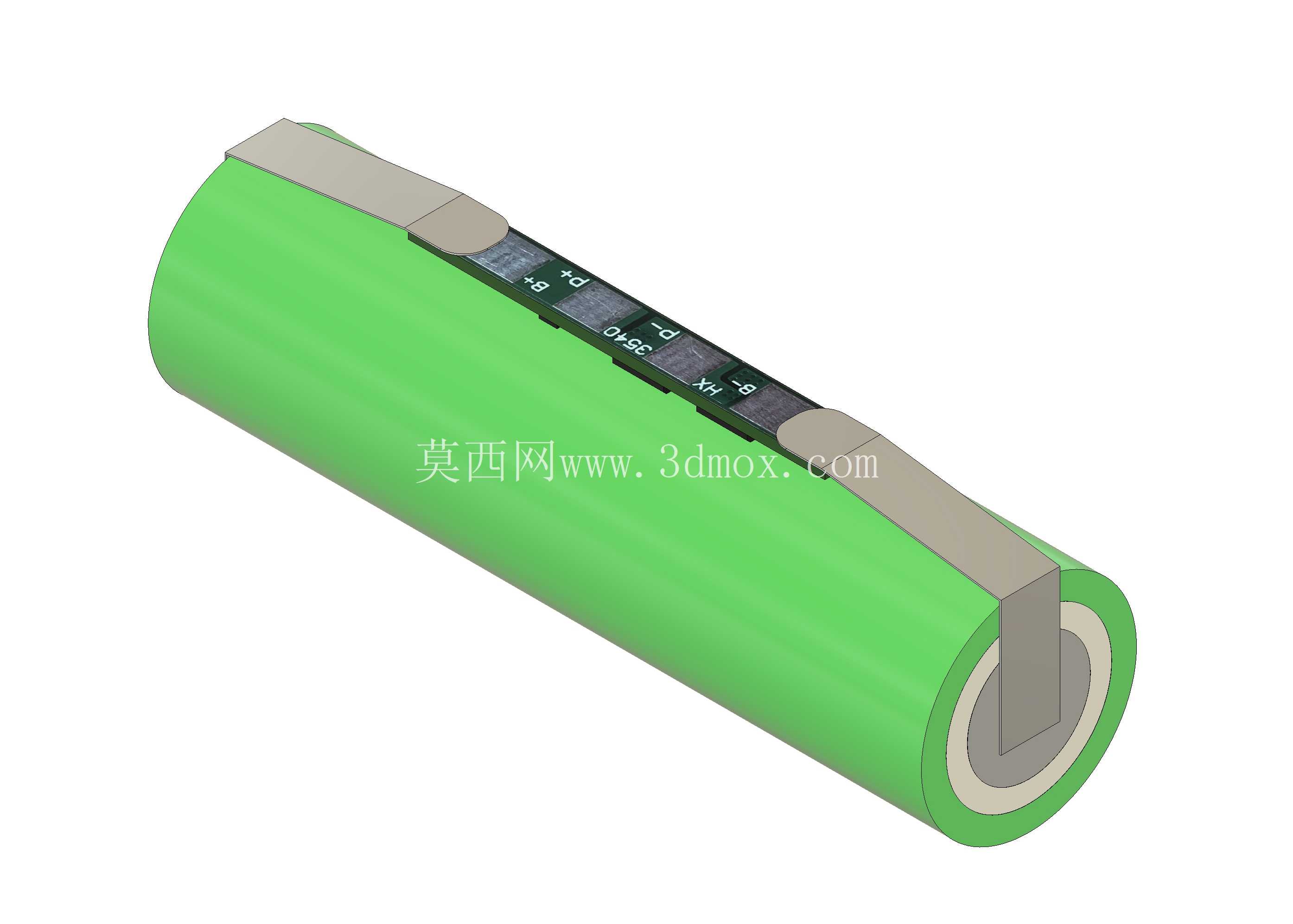

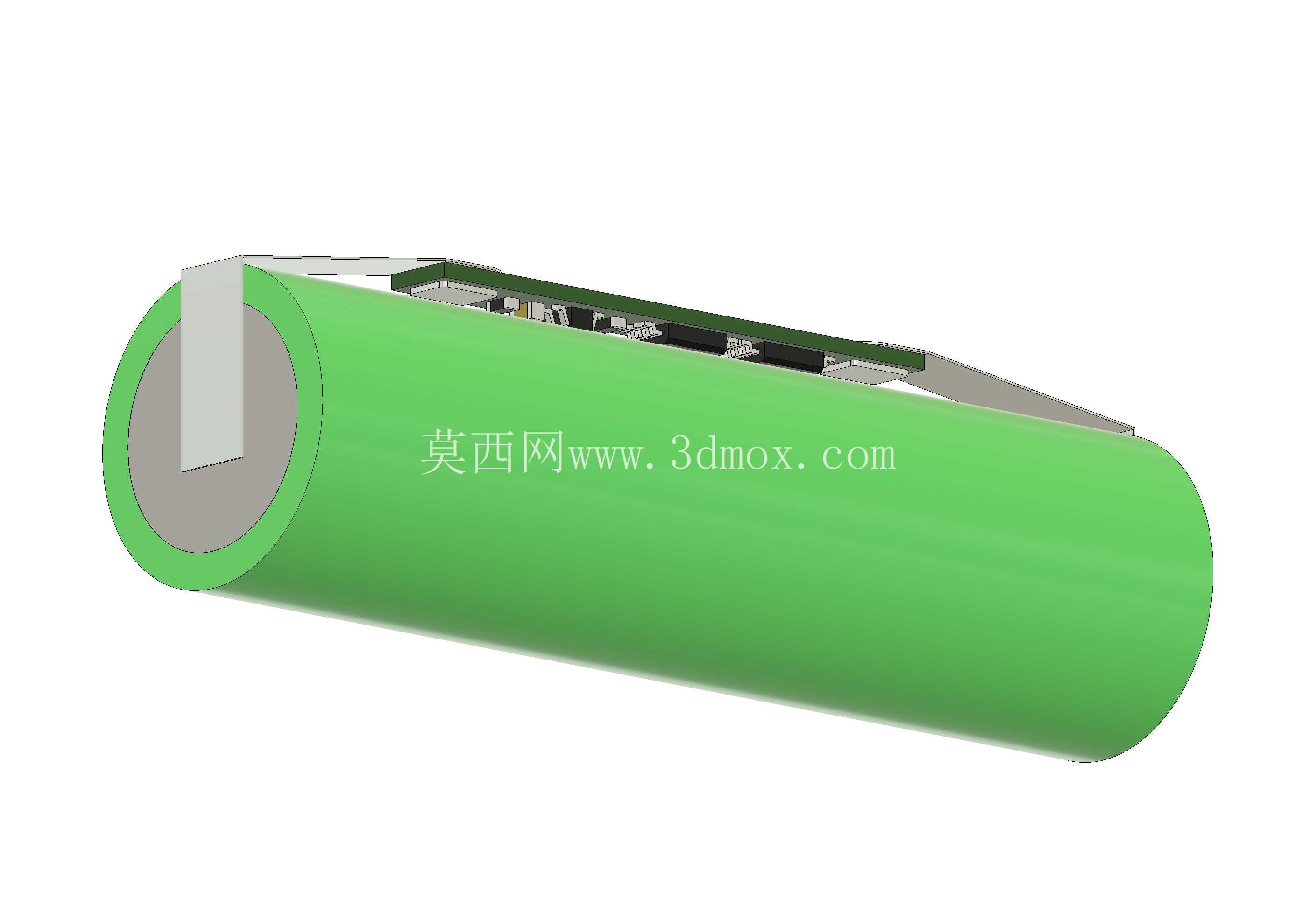

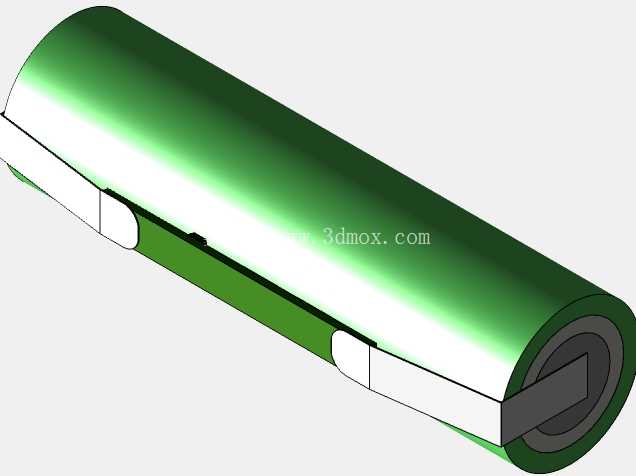

带卡扣保护板的松下18650电芯结构

　　从实际应用场景来看，这类带集成保护板与固定卡扣的18650电芯，常被用在小型手持检测设备、便携照明工具、DIY移动电源、小型航模动力模组、低功率电动螺丝刀这类对电芯安装空间有严格限制的产品中，不需要额外设计独立的电芯固定支架与保护板安装位，能够大幅压缩整机内部的结构占用空间，减少零散零件的数量，降低组装环节的工序复杂度。从功能特性层面看，电芯外侧加装的保护板集成了过充、过放、过流保护的核心电路，能够在电芯充放电过程中实时监测电压、电流参数，避免电芯出现过充导致的内部电解液分解、过放导致的电芯容量不可逆衰减、过流导致的电芯过热鼓包等安全隐患；保护板两端延伸出的金属卡扣，一方面承担了保护板与电芯正负极的导电连接作用，省去了额外焊接镍带的工序，另一方面卡扣的弯折结构刚好卡在电芯两端的绝缘台阶位置，能够限制保护板沿电芯轴向、径向的位移，避免设备在跌落、振动工况下保护板移位导致的焊点脱落、电路短路问题。在小型便携电子设备、手持电动工具、小型储能模组的结构设计环节，18650圆柱电芯的固定与保护设计是直接影响整机组装效率、使用安全性的核心细节，不少初入结构设计领域的工程师容易忽略电芯外接保护板的安装定位、卡扣固定的受力边界，导致后续样机测试阶段出现电芯移位、保护板焊点脱开、绝缘防护失效等问题，这款带卡扣和保护板的18650电芯结构，刚好可以作为相关设计环节的参考载体。

　　从设计思路上看，整个结构完全贴合18650圆柱电芯的标准外形尺寸做适配，保护板的基板选用薄型FR-4板材，厚度控制在1mm以内，沿电芯圆柱面的弧度做贴合布置，不会额外增加电芯的径向直径，保证电芯可以顺利装入标准18650电芯仓；卡扣部分采用镀镍钢带冲压成型，既有足够的导电性能降低连接部位的接触电阻，又有合适的弹性变形量，组装时不需要复杂的工装，只需要将卡扣对准电芯端部卡入即可完成固定，卡扣与电芯正负极端面的接触面积经过优化，能够满足持续3A以内的放电电流通流需求，不会出现接触部位过热的问题。

　　从外形尺寸与安装边界来看，整个带保护板与卡扣的电芯组件，径向最大尺寸与标准18650电芯的18mm直径保持一致，轴向总长度仅比裸电芯增加2mm左右，完全兼容绝大多数标准18650电芯仓的安装尺寸，不需要对原有设备的电芯仓结构做修改就可以直接替换使用；卡扣的伸出长度控制在1.5mm以内，不会与电芯仓端部的接触弹片产生干涉，保护板表面覆盖有绝缘青稞纸层，能够避免保护板上的电子元件与电芯金属外壳、设备内部的其他金属结构件接触造成短路。

　　在实际建模过程中，需要重点关注卡扣的折弯角度与回弹量的匹配，保证卡扣卡入后与电芯端面的接触压力保持在合适范围，压力过小容易出现接触不良，压力过大则可能导致卡扣塑性变形失去固定作用；保护板上的电子元件布置需要避开卡扣的折弯路径，同时要保证元件最高点不超过电芯的径向轮廓，避免安装时出现卡滞；另外还要注意电芯两端绝缘圈的厚度设计，保证卡扣与电芯外壳之间有足够的绝缘距离，避免出现正负极通过卡扣边缘短路的风险。对于需要做小型电池包设计的工程师来说，这类集成了固定卡扣与保护板的电芯结构，能够省去单独设计保护板安装支架、镍带焊接定位工装的环节，只需要根据整机的空间需求排布电芯位置，设计对应的电芯限位筋即可，能够大幅缩短产品的研发周期，同时减少组装环节的人为失误概率，提升产品的一致性与可靠性。
