SolidWorks环境下法兰三通结构建模设计

　　从实际工程应用的反馈来看，法兰三通的设计首先要匹配对应管路的公称通径与压力等级，三个连接法兰的螺栓孔分度圆直径、螺栓孔数量、密封面形式必须和对接管路的法兰标准完全一致，否则现场安装时会出现孔位错位、密封面压合不严导致的泄漏问题。建模过程中需要先确定主管与支管的相贯线形态，这部分是整个建模的核心难点，相贯线的曲率直接影响支管与主管连接位置的焊接工艺性，如果相贯线处理存在偏差，现场焊接时会出现焊缝间隙不均匀，局部位置焊脚尺寸不足，承压状态下容易在焊缝位置产生应力集中，长期运行受流体脉动冲击时可能出现焊缝开裂的故障。在工业流体输送管网的布设场景中，法兰三通是实现管路直角分流、合流的核心连接构件，广泛应用于化工介质输送、市政给排水、暖通空调循环、工业压缩空气管网等多个工程领域，其结构设计的合理性直接影响管路系统的密封可靠性、流体阻力损失以及后期运维的拆装便捷性。这类带法兰连接端的三通构件，区别于普通焊接式三通，三个端口均采用带螺栓孔的法兰盘结构，能够在不破坏相邻管路主体结构的前提下，实现支路的快速加装、检修拆卸，适配需要频繁调整管路走向、定期清理支路沉积物的工况场景。

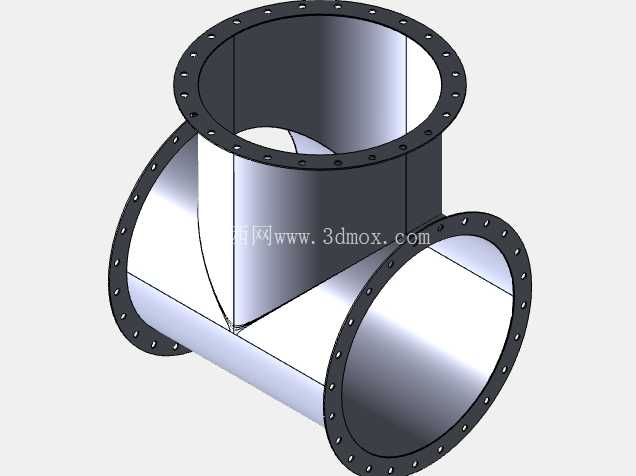

　　从结构功能特性来看，这款法兰三通的主管与支管采用垂直正交的布局，主管保持直通的流道形态，支管从主管侧壁垂直引出，三个端口的法兰盘背面均设计有过渡圆弧结构，用来降低法兰与筒体连接位置的应力集中系数，避免管路受外力载荷时在法兰根部出现断裂。法兰盘上的螺栓孔采用均匀分度的布局，建模时需要严格控制孔位的位置度公差，保证任意相邻两个螺栓孔的弦长偏差在标准允许范围内，否则现场穿装螺栓时会出现卡滞，强行紧固会导致法兰密封面受力不均，垫片局部压溃引发泄漏。流道内壁的设计要尽量保证相贯位置的平滑过渡，减少直角凸起带来的流体阻力，尤其是输送含固体颗粒的介质时，平滑的内壁过渡能够降低颗粒对管壁的冲刷磨损，延长构件的实际使用寿命。

　　设计思路上，建模初期需要先梳理管路系统的安装边界条件，明确三个端口的对接方向、相邻管路的安装空间，确定法兰盘的厚度、筒体的壁厚参数，壁厚的选取要匹配管路的设计压力，既要保证承压强度满足要求，也要避免壁厚过大造成材料浪费、整体重量超标增加管路支吊架的载荷。外形尺寸层面，主管的通径尺寸、支管的通径尺寸决定了整个三通的主体轮廓，法兰盘的外径尺寸要大于螺栓孔分度圆直径，留出足够的密封面宽度，保证垫片安装时有足够的压合面积。安装边界方面，要考虑三通安装后相邻法兰的螺栓拆装空间，避免法兰盘距离墙面、其他管线过近导致扳手无法操作，同时要核算整个三通的重量，匹配对应位置的支吊架承载能力，避免管路运行过程中因自重产生过大的挠度变形，影响密封性能。

　　建模过程中可以先绘制主管与支管的筒体草图，通过拉伸凸台生成基础筒体结构，再通过组合编辑完成相贯位置的合并，之后绘制法兰盘的截面草图，通过拉伸生成法兰基体，再通过阵列特征完成所有螺栓孔的创建，最后对所有锐边进行倒圆角处理，尤其是内壁相贯位置的圆角，要根据介质流速、颗粒含量确定合理的圆角半径，兼顾流体性能与结构强度。完成基础建模后还需要对结构进行校验，核对法兰的连接尺寸是否符合对应标准，检查相贯位置的壁厚是否均匀，避免局部壁厚过薄导致承压能力不足，同时要预留焊接坡口的尺寸，保证现场焊接时能够焊透，满足焊缝的强度要求。在实际工程选型中，这类法兰三通还要根据输送介质的腐蚀特性选择对应的材质，普通输水、压缩空气场景常用碳钢材质，腐蚀介质场景则需要选用不锈钢或者衬塑结构，建模时可以根据材质的不同调整壁厚参数，适配不同材质的强度特性。
