SolidWorks焊件模块三角形框架边角处理结构

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1121056
  • SolidWorks焊件模块三角形框架边角处理结构
  • SolidWorks焊件模块三角形框架边角处理结构

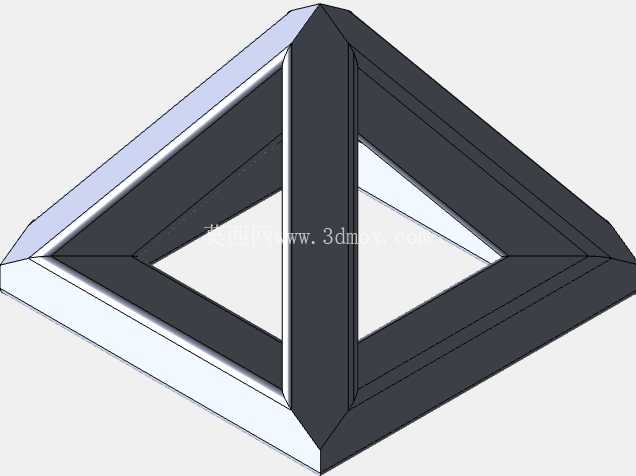

  在非标设备框架、小型工装支架的结构设计中,三角形型材框架是应用频次极高的承载结构形式,这类结构多采用方形空心型材通过焊接拼接成型,而型材交汇节点的边角处理,直接决定了框架的拼接精度、焊接质量与整体外观一致性,也是很多结构工程师在焊件建模与实际加工中容易忽略的细节点。这类三角形框架的应用场景覆盖范围极广,小到设备旁的小型物料放置支架、传感器安装固定架,大到防护栏的转角支撑单元、输送线侧边的加强三角撑,都需要用到这类等边三角型材拼接结构,其核心优势在于三角形本身的几何稳定性,相比矩形框架能在更少型材用量的前提下获得更高的结构刚度,减少受力后的形变余量。从实际加工的角度来看,如果不对型材交汇的边角做针对性处理,直接将45度斜切的型材端部对接,很容易在三个型材交汇的中心位置出现材料堆叠、焊缝干涉的问题,现场焊接时要么需要焊工额外打磨端部修配,要么会因为对接间隙不均匀导致焊缝成型差,长期受交变载荷的位置还容易出现应力集中引发的焊缝开裂。这套结构的设计思路完全围绕实际焊接加工的工艺需求展开,针对等边三角形框架的三个交汇节点,分别对应了三种不同的边角处理形式,覆盖了实际生产中最常用的几种拼接需求。

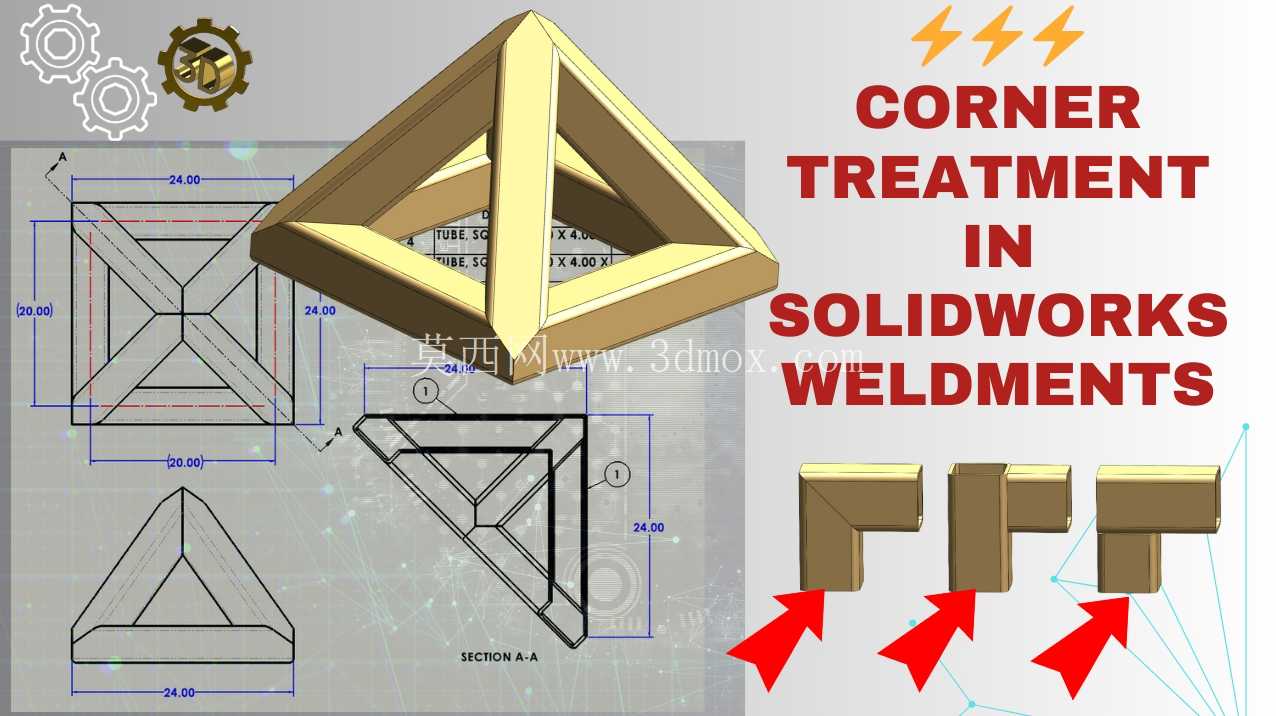

  第一种是端部斜切完全贴合的处理形式,将每根型材的对接端按照交汇角度做精准的斜切修剪,让三个型材的端面在节点处完全贴合,没有多余的材料突出,这种处理方式适合对外观平整度要求高、后续需要做表面喷涂处理的外露框架结构,焊接后打磨工作量小,节点外观整洁。第二种是保留型材端部一定长度的直段,在交汇位置留出均匀的焊接坡口间隙,这种处理形式不需要对型材端部做复杂的仿形切割,普通的型材切割机就能完成下料,适合对加工效率要求高、承载要求一般的内部支撑结构,焊接时熔深更容易保证,节点连接强度更高。

  第三种是型材端部做圆弧过渡的修剪处理,在交汇位置避开应力集中的锐角区域,将型材对接的棱角位置做圆弧切除,这种处理形式适合承受交变载荷、频繁受振动影响的设备支架结构,能有效分散节点位置的应力,避免长期使用后出现焊缝疲劳开裂的问题。从尺寸边界来看,这套三角形框架的单根型材外轮廓边长控制在24mm,采用的是常见的20mm边长方形空心型材,型材壁厚按照常规设备框架的通用标准选取,整体框架的外接圆直径控制在合理范围内,既可以单独作为小型支架使用,也可以作为模块化单元拼接成更大尺寸的框架结构,安装时不需要额外预留过多的操作空间,节点位置的处理也不会和相邻的安装部件产生干涉。

  在实际建模过程中,这类边角处理不需要手动绘制复杂的草图切除,借助焊件模块自带的边角处理工具就能快速完成不同形式的节点修剪,同时还能同步生成对应的型材下料长度、切割角度参数,直接对接后续的型材下料工序,减少设计到加工的信息传递误差。很多工程师在做这类框架设计时,往往只关注整体的受力验算,忽略了节点位置的工艺性处理,导致加工现场需要反复修配,既耽误生产周期,也容易因为现场修配的随意性导致框架整体尺寸超差,这套边角处理结构刚好把实际加工中遇到的节点干涉、应力集中、加工效率等问题提前在设计阶段解决,不管是做小型工装支架的设计参考,还是作为焊件建模的工艺范例,都有很强的实际应用价值。在实际选型应用时,可以根据框架的具体承载需求、外观要求、加工条件灵活选择对应的边角处理形式,比如外露的设备防护架优先选择贴合式的边角处理,内部的加强撑可以选择留间隙的处理形式,振动工况下的支撑结构则优先选择圆弧过渡的处理形式,不需要统一采用同一种处理方式,在保证结构性能的前提下最大化降低加工成本。
