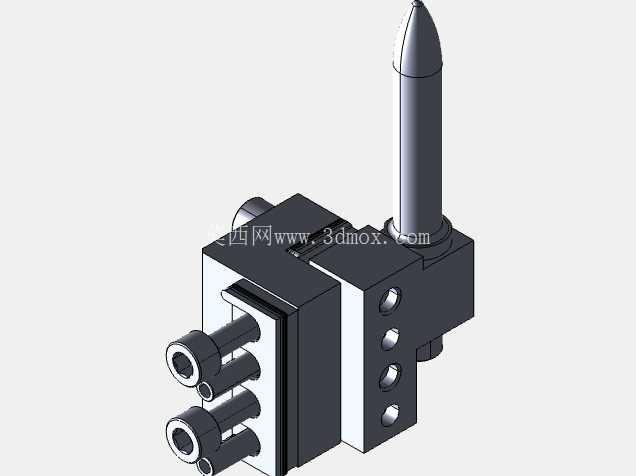

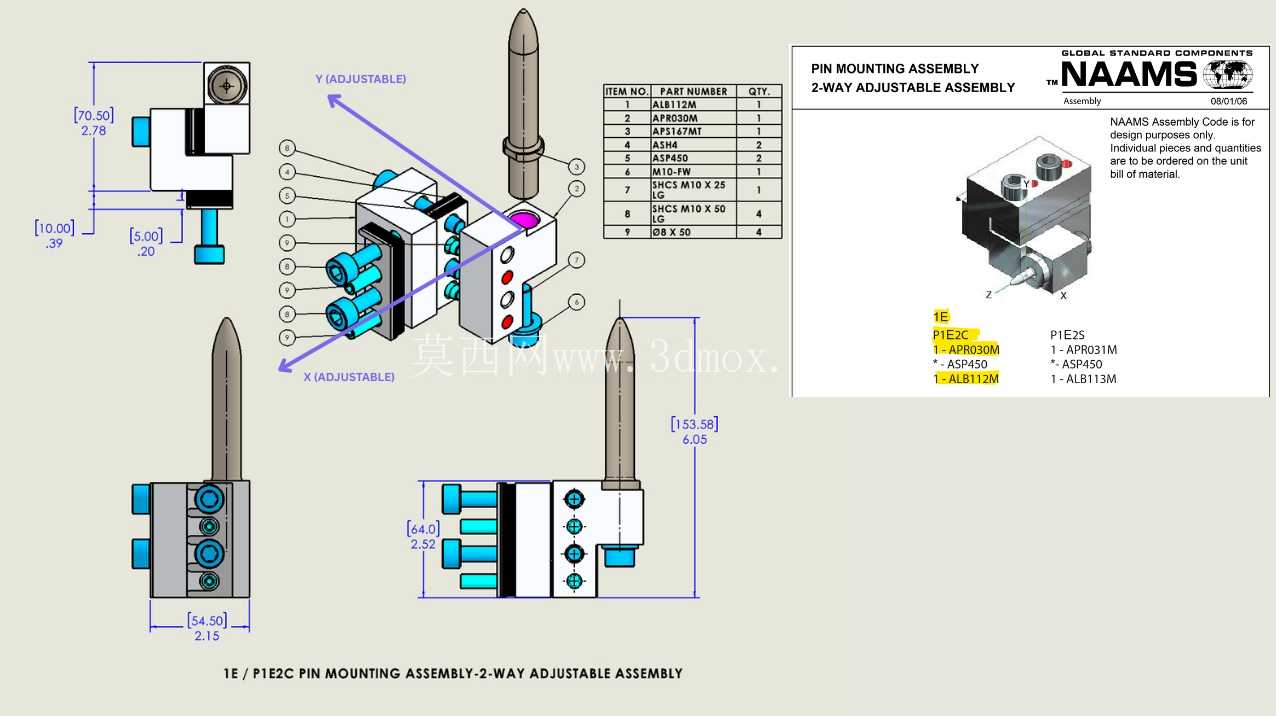

NAAMS标准双路可调焊接引脚安装夹具

在汽车冲压件焊接产线的工位布局中，这类双路可调引脚安装组件是定位工装的核心构成单元，主要承担白车身冲压分总成焊接工序里的工件精准定位功能，适配多车型共线生产时的定位点快速调整需求，能有效减少换型时的工装更换耗时，提升产线柔性化生产能力。从实际应用场景来看，该组件多安装在焊接工装的基板上，对应冲压件上的工艺定位孔位，通过X、Y两个方向的独立可调结构，补偿冲压件成型公差、工装安装累积误差带来的位置偏差，保证焊接时工件定位精度控制在工艺要求范围内，避免因定位偏移导致的焊接错边、孔位错位等质量问题。

从功能特性上看，该组件采用双轴独立调节设计，X向与Y向的调节行程均预留了足够的调整余量，调节端配备锁紧结构，调整到位后可通过锁紧件完全锁死位置，避免焊接过程中受工件装夹力、焊枪触碰外力影响出现位置偏移。定位引脚采用高硬度耐磨材质制作，表面做硬化处理，长期与冲压件孔位接触摩擦不易出现磨损变形，延长工装维护周期；引脚与主体的连接采用快换结构，当引脚出现磨损或磕碰损伤时，无需拆解整个组件主体，可直接快速更换对应引脚，减少产线停机维护时间。组件主体采用模块化集成设计，将调节机构、锁紧机构、引脚安装座整合为一体，整体结构紧凑，不会占用过多工装安装空间，适配密集排布定位点的焊接工装使用需求。

设计思路上，该组件严格遵循NAAMS全球汽车工装标准进行结构设计，所有安装接口尺寸、调节精度等级、部件强度参数均符合标准规范，可直接与同标准的其他工装组件互换搭配，无需额外做适配性修改。设计过程中充分考虑焊接现场的恶劣工况，主体结构做了防焊渣飞溅的防护设计，调节缝隙处预留了焊渣清理空间，避免焊接飞溅的焊渣嵌入调节缝隙导致调节卡滞；同时整体结构无易积屑的死角，日常维护时可快速清理表面附着的焊渣、油污，降低维护工作量。尺寸设计上，组件的安装基准面做了高精度研磨处理，安装到工装基板后可保证自身基准精度，各方向的调节刻度清晰，调节时可通过刻度直接读取调整量，无需额外借助量具反复测量，提升工装调试效率。

安装边界方面，该组件底部采用标准的螺栓安装孔位，孔位间距符合NAAMS标准安装尺寸，可直接固定在带标准T型槽或螺纹孔的工装基板上；组件的外轮廓尺寸经过优化，在保证调节行程和结构强度的前提下尽可能压缩体积，相邻安装的同类型组件最小间距可控制在较小范围内，适配定位点间距较小的冲压件定位需求。组件的引脚伸出长度可根据冲压件的型面高度做适配调整，保证定位引脚插入工件孔位的深度符合定位要求，既不会因插入过浅导致定位不稳，也不会因插入过深与工件下方结构产生干涉。在实际工装调试过程中，该组件的调节操作无需复杂工具，仅用常规内六角扳手即可完成位置调整和锁紧操作，一线工装调试人员可快速上手，降低对操作人员的技能要求。从结构可靠性来看，组件内部的调节螺杆采用梯形螺纹设计，具备自锁特性，即使锁紧件出现轻微松动，调节位置也不会出现大幅偏移，为焊接工序的定位稳定性提供双重保障。
