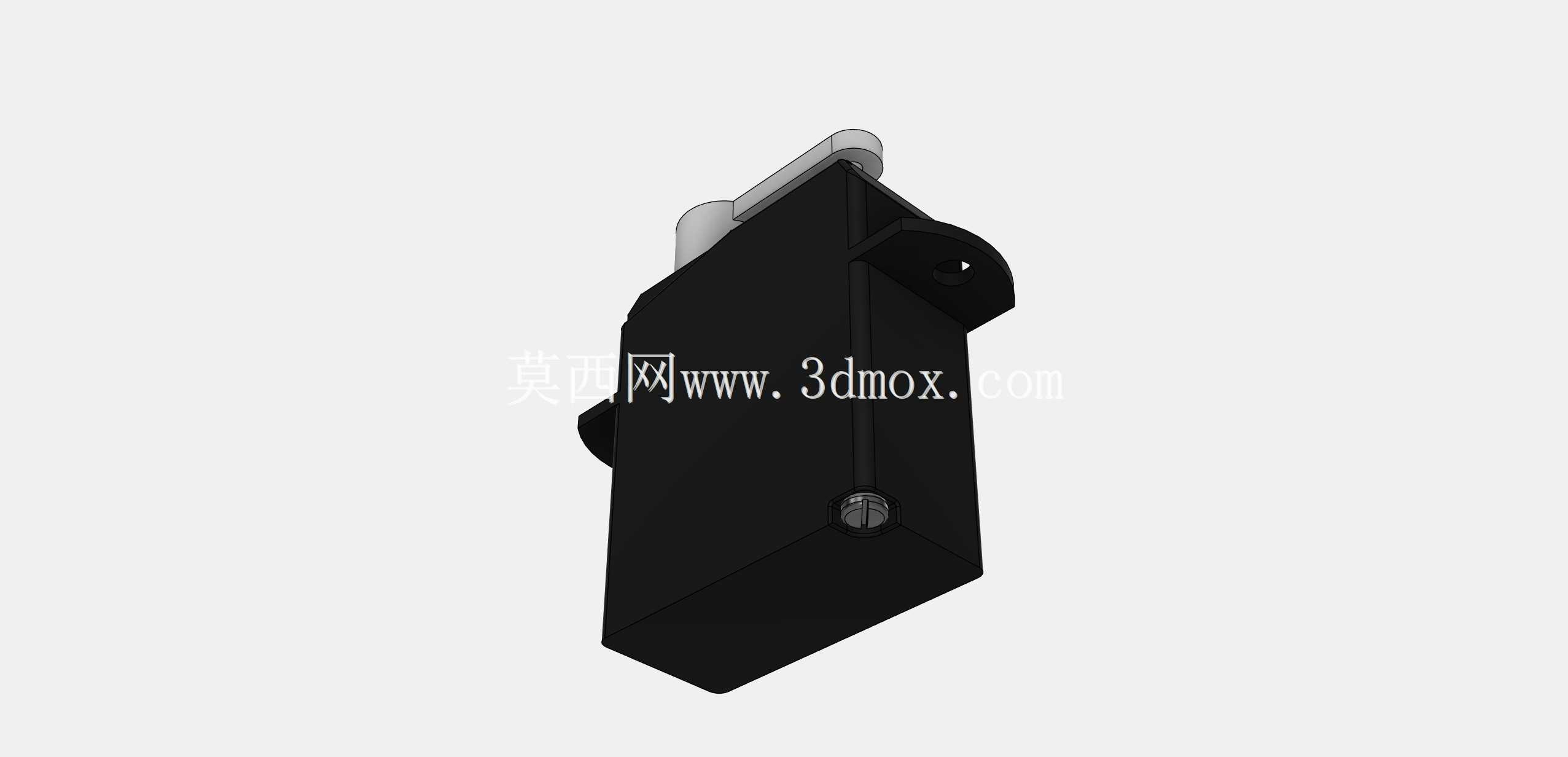

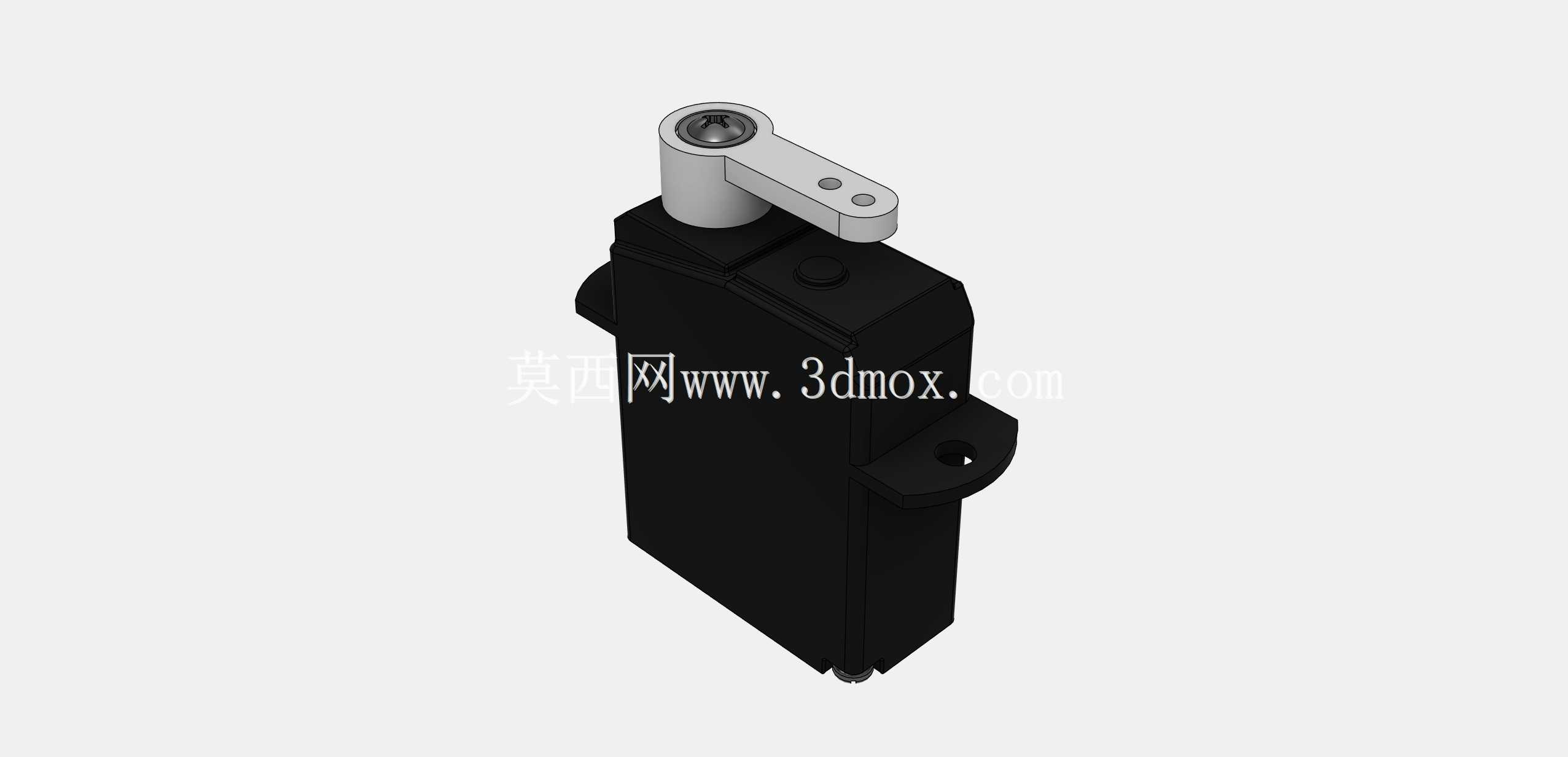

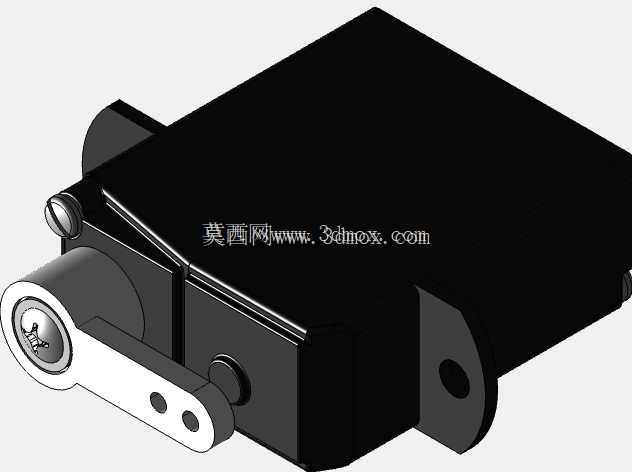

微型轻量化1.7g舵机式伺服执行构件

项目分类:伺服电机 发布时间:2026-01-12 ID:1122306
  • 微型轻量化1.7g舵机式伺服执行构件
  • 微型轻量化1.7g舵机式伺服执行构件
  • 微型轻量化1.7g舵机式伺服执行构件

在微型遥控模型、小型仿生机器人、精密微执行机构的开发场景中,动力执行件的重量、安装空间占用往往是决定整机性能上限的核心约束,尤其是对起飞重量、整机负载余量控制在克级的微型飞行器、指尖级仿生机械结构而言,传统重量在5g以上的标准舵机或伺服电机,会直接挤占结构件、电池、传感模块的重量配额,甚至导致整机配重失衡无法正常工作。这款1.7g级别的微型伺服执行构件,正是针对这类极限轻量化需求开发的动力输出部件,从结构设计初始阶段就把重量控制、安装边界压缩作为核心设计目标,所有结构件的壁厚、加强筋布局都经过反复迭代,在保证结构强度满足额定输出扭矩要求的前提下,尽可能去除非承载区域的冗余材料,最终将整机带输出摇臂的重量控制在1.7g级别,是目前同扭矩等级伺服构件中重量、体积控制表现极为突出的型号。

从实际功能特性来看,这款伺服构件采用标准脉宽控制逻辑,可兼容主流微型遥控接收机、微型嵌入式控制器的舵机控制信号,输出轴的摆角范围覆盖常规舵机的0-180度区间,能够满足舵面偏转、小型机构往复摆动、微型夹持机构开合等常见动作需求。输出端采用金属嵌件加固的摇臂安装位,避免反复正反转切换、负载冲击时塑料安装孔出现滑牙、开裂的问题,摇臂本身采用轻量化镂空设计,在保证摇臂刚性的前提下进一步降低端部重量,减少输出轴的偏载力矩,提升动态响应速度。壳体部分采用高强度工程塑料一体注塑成型,侧面预留带安装孔的固定耳,安装孔的位置、孔径都经过适配优化,可直接通过微型自攻螺丝固定在1mm厚度以内的碳纤维板、薄塑料结构件上,不需要额外设计转接支架,进一步压缩整机的装配空间与附加重量。

从安装边界维度考量,这款伺服构件的主体截面尺寸远小于常规9g舵机,整体外形为窄长型结构,可嵌入宽度仅8mm左右的狭长结构空腔内,对于翼弦长度极短的微型固定翼航模、内部空间极为紧凑的微型四旋翼飞行器、手指大小的仿生爬虫机器人而言,这种窄长型的结构布局比方正外形的舵机更易适配内部结构走线与配重布局。壳体底部做了圆弧过渡处理,不会在安装时对薄壁结构件造成应力集中,输出轴的中心高度与壳体顶面的距离经过精准控制,摇臂在全摆角行程内不会与壳体周边的结构件发生运动干涉,结构设计人员在做整机布局时,只需要预留出摇臂摆动的扇形空间即可,不需要额外做干涉避让的冗余设计,能够有效缩短微型设备的结构开发周期。

在实际行业应用中,这类微型伺服构件除了用于微型航模的舵面控制,还可用于微型精密仪器的内部风门切换、小型光学镜头的角度微调、微型仿生机器人的关节驱动等场景,这类场景的共同特点是驱动负载不大,但对执行件的自重、体积有极为严苛的要求,传统的电磁式微型电机搭配减速箱的方案,不仅重量难以控制,还需要额外设计位置反馈电路才能实现角度定位,而集成了控制电路、位置反馈、减速齿轮组的一体化伺服构件,只需要提供电源与控制信号即可实现精准的角度输出,能够大幅简化外围电路与结构设计的复杂度。在设计思路上,这款构件没有盲目追求更高的输出扭矩,而是在重量、体积、输出扭矩、可靠性四个维度做了最优平衡,齿轮组采用低摩擦的精密传动结构,空载电流小,能够有效延长微型设备的电池续航时间,壳体的接缝处做了精密配合设计,能够阻挡日常使用中的细微灰尘进入传动舱,提升构件在户外模型场景下的使用寿命,输出轴的径向间隙控制在极小范围内,避免摇臂出现虚位导致控制精度下降,对于需要精准控制舵面偏角的微型航模而言,极小的传动虚位能够大幅提升飞行操控的精准度,减少飞行过程中的舵面抖振问题。
