概念型四轴旋翼飞行器结构设计方案

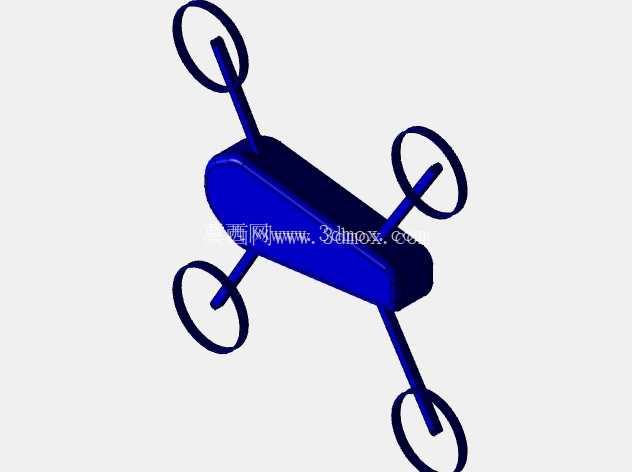

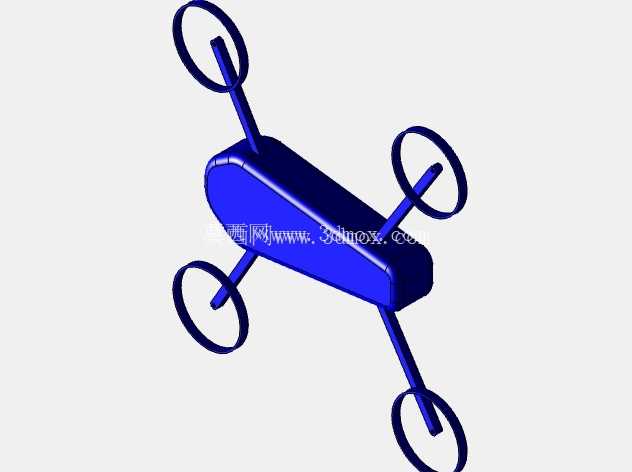

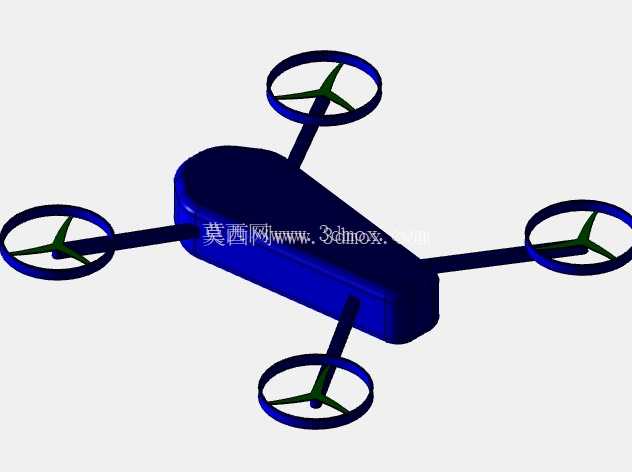

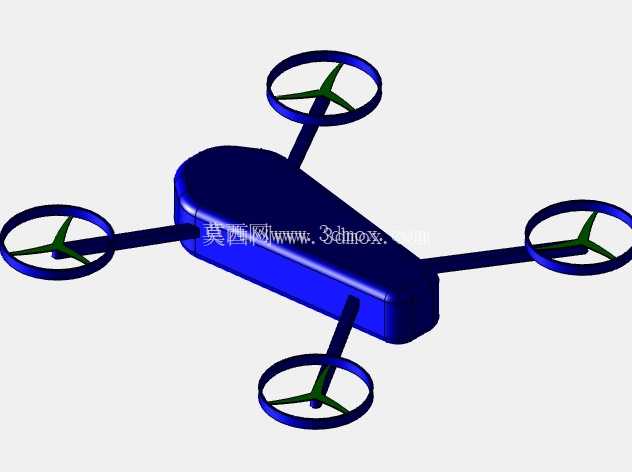

　　这款四轴旋翼结构的设计，最初是面向小范围低空作业场景的轻量化载体需求展开的，区别于量产消费级无人机的一体化注塑外壳思路，整个机架采用了极简的杆臂融合构型，核心承载段做了长椭形的流线修型，既可以降低前飞过程中的正面风阻，也能给核心的飞控板、电池模块预留足够的内嵌安装空间，不需要额外加装外置的设备舱，进一步压缩了整机的结构重量。从实际作业场景来看，这类构型的飞行器可以适配室内狭小空间巡检、低空近距影像采集、小型教学实验平台搭建等需求，因为整体结构没有冗余的装饰件，所有受力路径都做了最短化处理，四个旋翼臂直接从核心主机身段一体延伸而出，臂端的电机安装座与臂身采用同轴过渡设计，不存在额外的拼接接缝，既减少了装配环节的紧固件数量，也能降低飞行过程中连接部位的振动传递，避免振动传导到飞控传感器导致姿态解算偏差。在功能特性的设计上，四个旋翼采用了X型对称布局，相邻旋翼的旋转方向相反，抵消自旋扭矩的同时，也能让各个方向的姿态调整力矩保持均匀，不管是垂直起降、悬停锁定还是小半径转向，动力输出的线性度都能保持较好的一致性。设计过程中特意将旋翼臂的长度做了等长校准，每个电机轴心到机身重心点的距离完全一致，这样在做动力配平的时候，不需要针对单个电机做额外的动力补偿参数调整，降低了飞控参数调试的复杂度。

　　考虑到物理仿真环节的验证需求，整个结构的质量分布做了均匀化处理，核心机身段的重量集中在整机重心的几何中心位置，四个旋翼臂的重量完全对称，不会出现重心偏移导致的动力损耗，在做动力学仿真的时候，可以直接套用标准的四轴飞行器动力学模型，不需要额外修正质量分布参数。从安装边界来看，核心机身段的内部空腔尺寸可以容纳常规尺寸的锂聚合物电池、通用型飞控主板以及电调模块，臂端的电机安装位适配常用的22系列无刷电机，旋翼的旋转平面与臂身保持足够的安全间隙，不会出现旋翼打臂的问题，整机在折叠收纳状态下（如果后续加装折叠铰链的话）的尺寸可以控制在常规背包的容纳范围内，方便外场作业携带。结构的受力分析环节，针对旋翼臂的根部做了加强过渡处理，因为飞行过程中旋翼产生的升力会全部作用在臂根位置，这里采用了圆弧过渡的变截面设计，从臂端到臂根逐渐增加结构厚度，既不会过多增加重量，也能避免应力集中导致的臂身断裂问题。机身的下表面预留了通用的载荷安装接口，可以搭载小型摄像头、微型传感器或者轻量的作业末端，接口的位置刚好在整机重心的正下方，挂载载荷之后不会导致重心出现明显偏移，不需要重新调整整机的配平参数。

　　不同于很多概念设计只追求外观造型，这个结构在设计之初就同步考虑了加工可行性，如果采用3D打印加工的话，整个机身和臂身可以一体打印成型，不需要额外添加支撑结构，打印完成之后只需要简单打磨安装面就可以直接装配电机、电调等电子部件，加工周期短，成本也相对可控，很适合用于教学实验场景下的快速原型验证。在气动外形的处理上，机身的上表面做了微弧过渡，下表面相对平整，这样在水平前飞的时候，机身可以产生一定的升力补偿，减少旋翼的动力负载，提升续航表现，同时这种流线型的外形也能减少乱流对旋翼下洗气流的干扰，让悬停状态下的机身姿态更加稳定。

　　另外，整个结构没有设计突出的棱角，所有的外边缘都做了圆角处理，一方面可以减少飞行过程中的风阻，另一方面也能避免在搬运、装配过程中尖锐边角划伤操作人员，提升使用过程的安全性。针对不同的作业需求，这个结构还可以做灵活的拓展，比如在臂身上加装防护圈安装位，搭载旋翼保护罩之后就可以在室内人员密集的场景下使用，不用担心旋翼碰到障碍物或者人员造成损伤；如果需要更长的续航，也可以在机身顶部预留的扩展位加装更大容量的电池，不需要改动原有结构的安装孔位。整个设计的核心思路是在满足结构强度、动力布局合理性的前提下，尽可能简化结构复杂度，减少不必要的零件数量，让整个飞行器的装配、维护都更加便捷，不管是用于个人DIY制作，还是作为教学演示的验证平台，或者是小范围作业的搭载载体，都能很好地适配对应的使用需求。
