Tarot650四轴飞行器精密成型安装底板

这款成型底板是针对Tarot 650四轴飞行器机架开发的核心承载构件，在多旋翼无人机的整机结构中承担着骨架式的支撑作用，所有机载部件的安装定位、载荷传递都要依托这块底板完成，直接决定了整机飞行过程中的结构刚度与振动传递特性。从实际作业场景来看，搭载该底板的四轴飞行器可覆盖航拍测绘、电力巡线、农业植保小范围作业、轻型物资投送等多个低空作业场景，底板的结构可靠性直接关系到飞行过程中机载设备的稳定性，避免因结构共振导致飞控传感器数据漂移、云台拍摄画面抖动等常见工程问题。

在功能设计上，这块底板整合了三类核心安装接口：首先是四组机臂安装定位点位，对应四轴飞行器X型或十字型的机臂布局，每个安装点位都设置了多组螺栓过孔，可适配不同管径的碳纤维机臂安装，孔位的位置度公差控制在0.1mm以内，保证四个机臂的安装角度一致，避免飞行过程中出现动力输出不对称导致的偏航问题。其次是电源分配模块的安装区域，底板中部预留的异形镂空区域刚好匹配常用的分电板外形尺寸，可直接将分电板嵌入安装在底板中层，既能够缩短电源线的布线长度，减少线路杂乱带来的电磁干扰，也能降低整机的重心高度，提升飞行姿态控制的响应速度。第三是飞控系统的安装基准面，底板中心区域的平面度经过针对性设计，安装飞控时不需要额外增加减震垫调平结构，直接通过预留的M3安装孔即可完成飞控的固定，保证飞控的加速度计、陀螺仪传感器处于水平基准面，减少初始校准的误差。

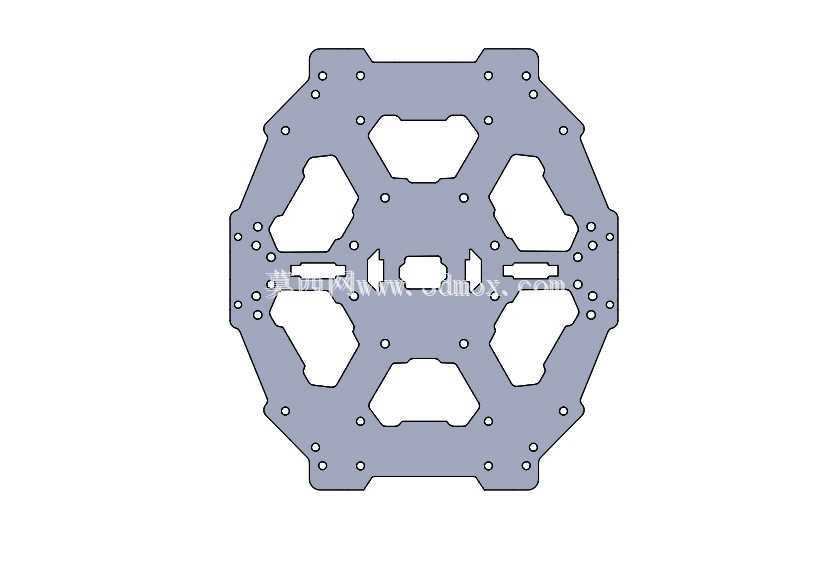

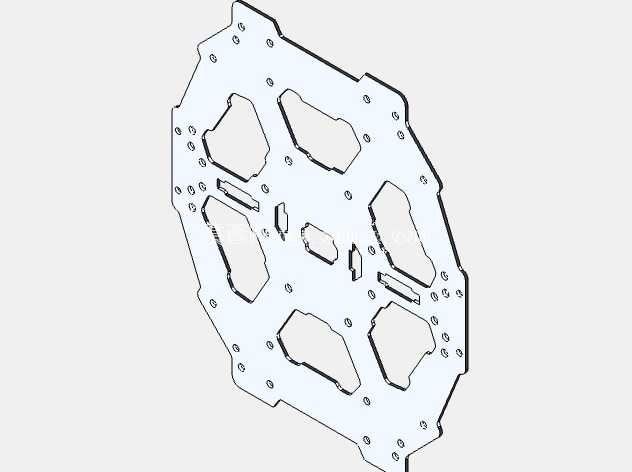

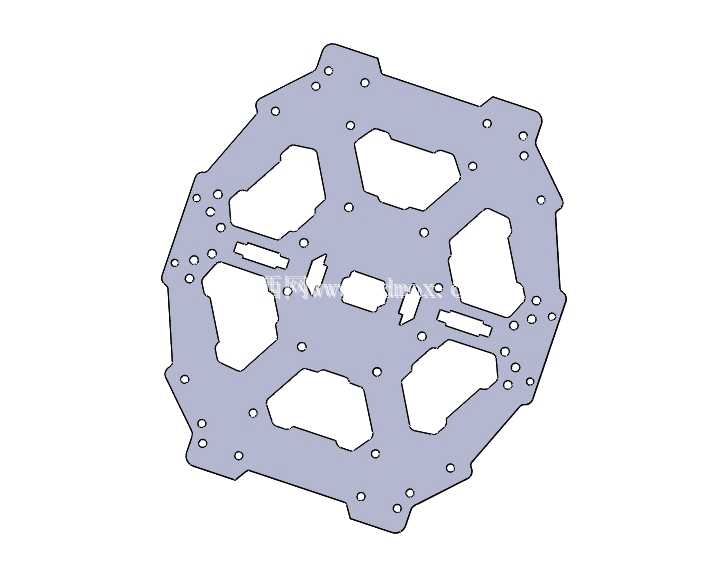

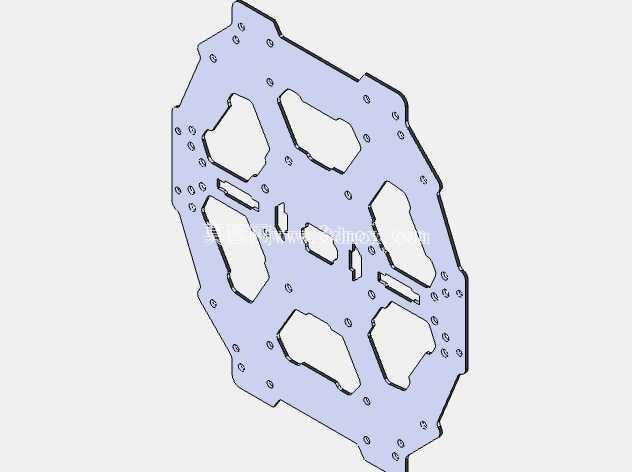

设计思路上，这款底板采用了一体化镂空的结构形式，在保证结构刚度的前提下尽可能去除非承载区域的材料，整体采用轻量化设计思路，在不降低安装强度的前提下减少结构自重，提升飞行器的有效载荷能力。底板的外轮廓采用八边形切角设计，对应四个机臂的伸出方向做了避让，避免机臂上下偏转时与底板发生结构干涉，同时切角设计也能减少飞行过程中底板受到的风阻，降低不必要的动力损耗。所有的安装孔位都做了沉头处理，螺栓安装后不会突出底板表面，避免安装上层设备时出现平面贴合不严的问题，边缘区域的走线槽预留了足够的空间，电调信号线、电源线、图传线路都可以顺着底板的镂空区域规整布线，避免线路外露被螺旋桨气流吹动导致的磨损问题。

从安装边界来看，这款底板的外接尺寸完全适配Tarot 650机架的安装间距，四个机臂安装孔的中心距与原厂机架参数完全匹配，不需要额外做打孔修改即可直接替换原有底板使用。底板的厚度适配常用的3mm碳纤维板加工工艺，也可根据使用需求采用2mm航空铝板加工，不同材质的选型可对应不同的作业场景：碳纤维材质重量更轻，适合对载荷要求高的航拍场景；航空铝板材质抗冲击性能更好，适合作业环境复杂的植保、巡线场景。底板上预留的扩展安装孔位可兼容常见的图传发射模块、GPS支架、减震云台、电池绑带固定座等配件的安装，不需要额外打孔即可完成整机的装配，孔位的通用化设计可适配市面上绝大多数标准规格的四轴飞行器配件，降低配件选型的适配成本。

在实际装配过程中，需要注意底板与机臂连接位置的螺栓要采用防松螺母紧固，避免飞行过程中振动导致螺栓松动，飞控安装时要保证安装面与底板平面完全贴合，不要在飞控与底板之间夹杂多余的线材，避免出现基准面倾斜的问题。电源分电板安装在中部镂空区域时，要在分电板与底板之间增加绝缘青稞纸，避免分电板的焊点与碳纤维底板接触造成短路问题。整体结构经过实际飞行测试，在满油门爬升、快速转向、紧急制动等极端飞行姿态下，底板的形变量控制在允许范围内，不会出现结构共振导致的飞控失稳问题，可满足长时间户外作业的结构强度要求。
