同轴三旋翼无人机旋翼总成结构设计

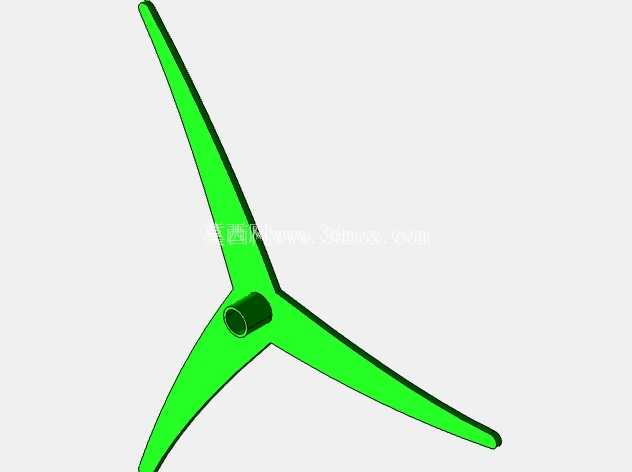

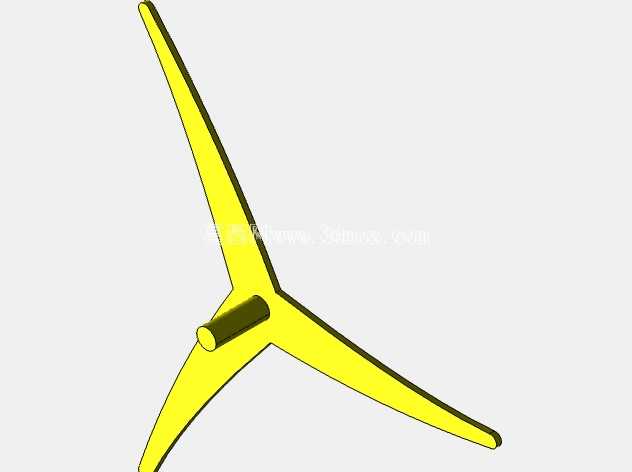

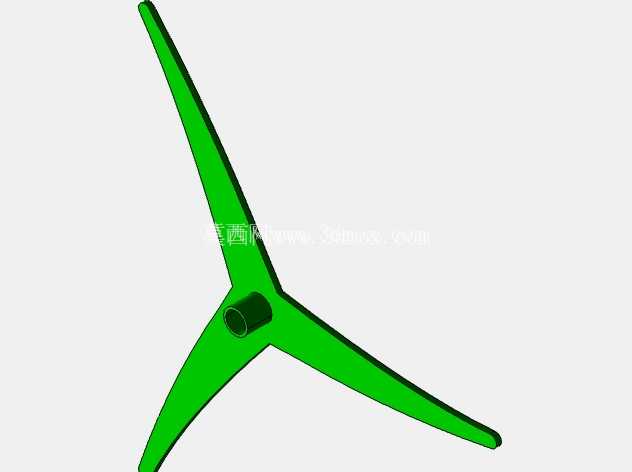

　　在小型低空飞行器的结构选型阶段，同轴三旋翼布局一直是兼顾紧凑性与操控冗余度的折中方案，不同于常规四旋翼的十字形动力分布，三旋翼的Y形支撑结构能在相同翼展下压缩整机横向占用空间，适合在狭窄楼宇间、室内仓储环境这类对起降边界要求严苛的场景执行巡检、轻量载荷投送任务。这套旋翼总成的设计核心围绕同轴动力输出的动平衡匹配展开，三个旋翼叶片沿中心轮毂呈120度均匀分布，叶片翼型采用低速高升阻比的平凸翼截面，从叶根到叶尖做线性扭转设计，叶根处安装角偏大以适配轮毂附近较低的线速度，叶尖处安装角逐步收窄，避免高速旋转时叶尖失速产生额外振动损耗。

　　中心轮毂采用中空轴套结构，轴孔内壁预留键槽定位位，可直接匹配标准规格的无刷电机输出轴，轴套端面设计有环形止口，安装时可与电机端盖的定位凸台贴合，保证旋翼旋转中心与电机轴的同轴度误差控制在0.1mm以内，降低高速旋转时的偏心载荷。叶片与轮毂的连接采用一体化成型过渡结构，叶根位置做加厚圆弧过渡，避免应力集中导致的高速旋转断裂问题，过渡区域的圆角半径根据叶片厚度做等比例匹配，经有限元校核，在额定转速下叶根位置的最大应力远低于常用工程塑料的许用应力值，预留足够的安全冗余。

　　从安装边界来看，这套旋翼总成的单叶片展长控制在适配小型无人机的尺寸区间，整机旋翼旋转时的扫掠直径适配起飞重量在1kg以内的微型无人机平台，叶片前缘做钝化处理，降低低空飞行时碰到细小障碍物后的结构损坏概率，叶片后缘保持平直，保证旋转时下洗气流的均匀性，为飞控系统的姿态解算提供稳定的动力输入。不同于常规两叶同轴旋翼的上下反桨设计，这套三旋翼结构采用单组三层旋翼同轴布置的方案，每层旋翼之间预留足够的轴向间隙，避免上下层旋翼的下洗气流产生严重干扰，每层旋翼的桨距可根据实际飞行需求做微调，在悬停状态下可通过调整不同层旋翼的转速差实现偏航控制，不需要额外加装舵机调整桨距，简化了整机的动力传动结构。

　　在实际应用场景中，这类同轴三旋翼结构可用于室内安防巡检无人机，紧凑的结构能在走廊、设备间隙之间灵活穿行，稳定的下洗气流能保证在靠近墙面、设备表面时不会因为气流反弹产生姿态漂移；也可作为小型教学实验无人机的动力总成，简单的结构形式方便学习者理解旋翼飞行器的动力匹配逻辑，可直接搭配开源飞控完成基础飞行功能验证。设计过程中优先考虑了结构的易加工性，叶片的曲面造型无倒扣结构，可直接采用3D打印一体成型，不需要额外做支撑结构，轮毂的轴孔尺寸适配市面上通用的微型无刷电机，不需要定制专用的连接转接件，降低了原型机的制作成本。在动平衡调校层面，三个叶片的质量分布做了对称匹配，每个叶片的质心位置相对于旋转中心的距离偏差控制在极小范围内，装配时不需要额外添加平衡配重块就能满足额定转速下的振动要求，减少了后期调试的工作量。叶片的翼型厚度从叶根到叶尖逐步递减，既保证了叶根位置的结构强度，也降低了叶尖位置的转动惯量，提升了电机变速响应的灵敏度，在飞行器做姿态调整时，旋翼转速能快速跟随飞控指令变化，提升整机的操控响应速度。
