同轴双旋翼无人飞行器概念结构方案

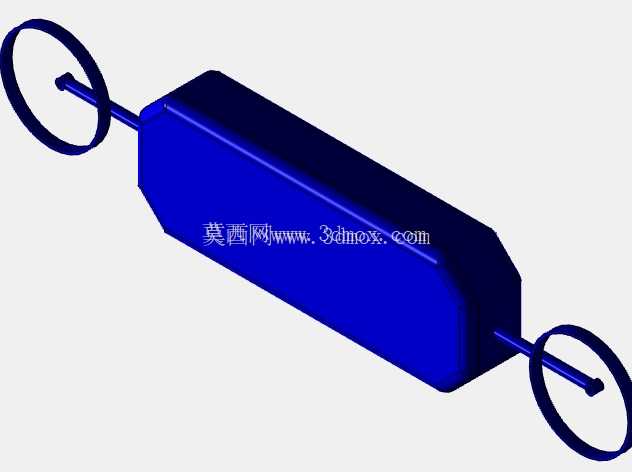

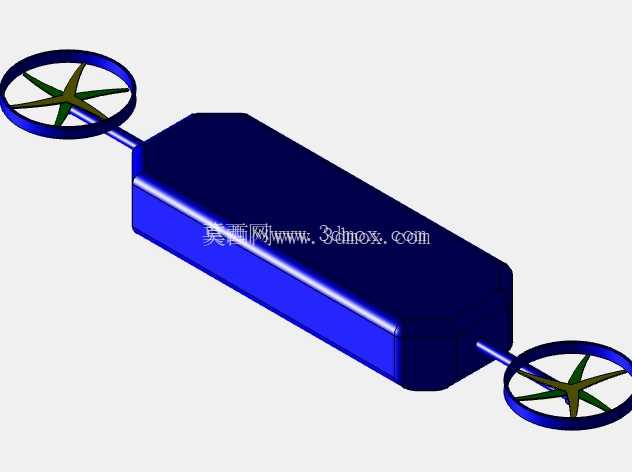

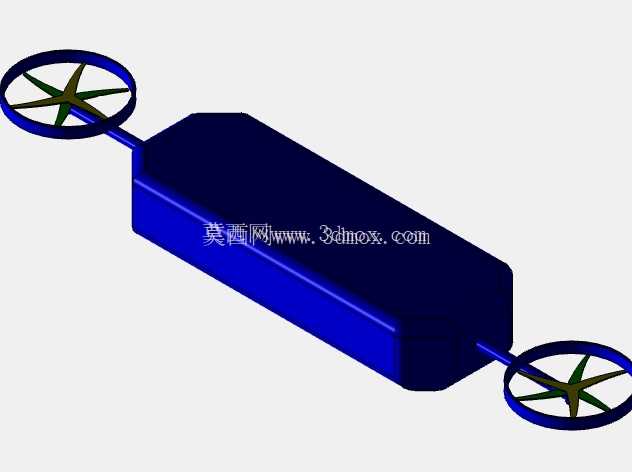

该结构方案围绕小型无人飞行器的紧凑化布置展开，主体采用长条形承载机身，两端通过细长支撑臂延伸出旋翼安装位，形成前后对称的双旋翼布局。与常见多旋翼机架相比，这种布置把旋翼轴线沿机身纵向拉开，旋翼外侧设置环形保护圈，能够在室内巡检、实验室演示、教学验证或近距离设备观察时降低桨叶触碰障碍物后的损坏风险。机身中段作为主要承载区域，可容纳飞控板、电池、电调、通信模块以及传感组件，外壳采用圆角过渡的盒状形态，既有利于三维建模时控制曲面连续性，也便于后续通过3D打印或薄板加工制作样机外壳。

从实际用途看，该方案更偏向轻型垂直起降无人平台的概念验证。双旋翼位置远离机身中心，支撑臂承担旋翼拉力、弯矩和扭转载荷，设计时需要重点关注臂根与机身连接处的刚度。若支撑臂截面过小，旋翼高速旋转产生的交变载荷会引起臂端振动，进而影响姿态传感器的数据稳定性；若臂体过重，则会提高整机惯量，削弱姿态响应。因此在结构细化阶段，通常需要在臂内设置加强筋，或采用中空薄壁截面，在保证抗弯能力的同时控制质量。环形桨圈并非单纯装饰件，它既承担桨叶防护功能，也会改变旋翼周围流场，建模时应保持桨圈与桨尖之间留有合理间隙，避免运动干涉，同时兼顾气动效率与安全性。

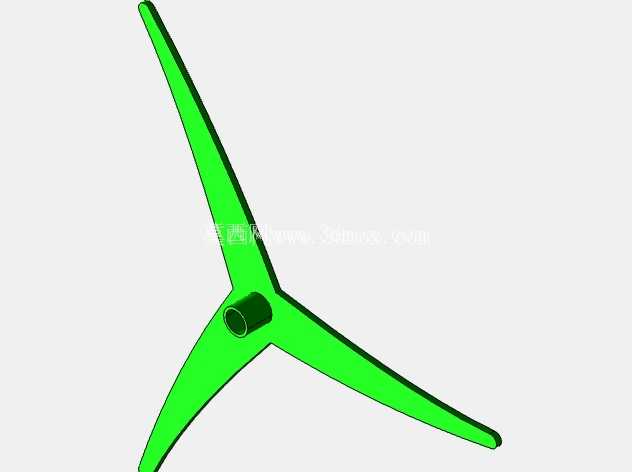

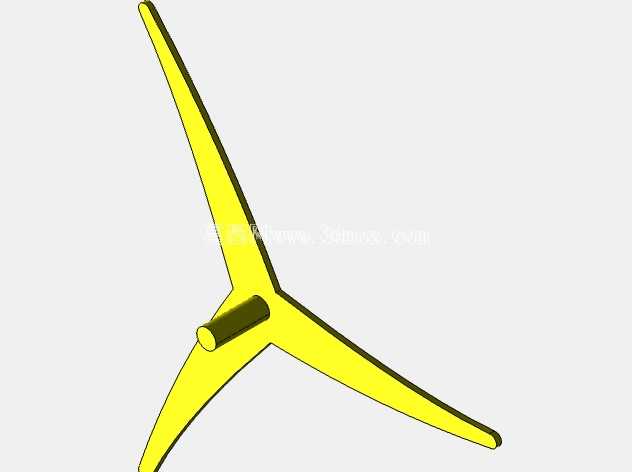

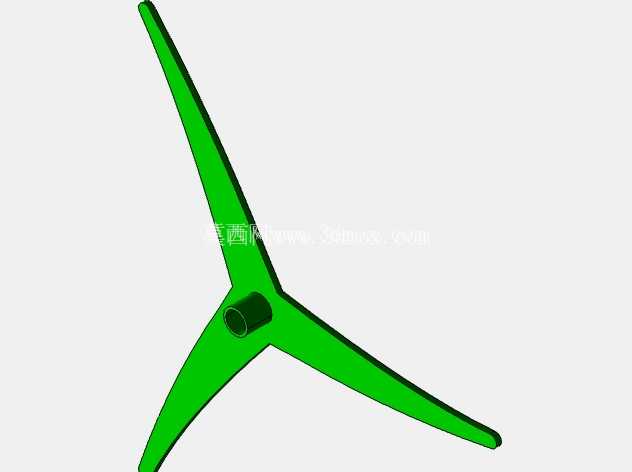

旋翼部分采用星形桨毂与多片桨叶组合，桨叶位于环形护圈内部，适合用于展示旋翼、桨毂、支撑臂和机身之间的装配关系。概念阶段未展开复杂曲面翼型，但整体几何关系已经明确：旋翼旋转平面近似垂直于支撑臂轴线，动力组件可布置在护圈中心，电机轴与桨毂同轴连接。若后续进入工程样机阶段，需要进一步补充电机安装座、紧固件、桨夹、走线槽和维护开口。电机座应保证与支撑臂端面可靠定位，螺栓排布需预留拆装空间；桨叶与护圈之间的径向间隙要结合加工误差、飞行变形和振动幅值校核，不能只按静态装配尺寸判断。

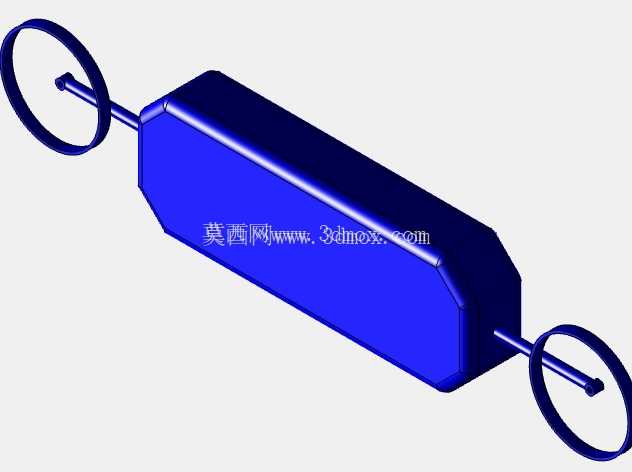

机身外形采用狭长盒体，端部和棱边做圆角处理，有利于降低手持搬运和低空碰撞时的应力集中。机身内部空间可按功能分区：中央区域布置电池，使质量尽量靠近整机重心；靠近旋翼臂的位置布置电调，缩短动力线长度；飞控板宜放置在振动较小、靠近重心的位置，并预留减震安装面；通信天线或测距模块可根据任务需求布置在机身端部。由于双旋翼平台的姿态控制与四旋翼不同，旋翼转速、舵面或倾转机构之间存在耦合，概念模型在外观上保留了简化结构，后续若用于控制仿真，需要补充质量属性、转动惯量、旋翼推力方向和铰接关系。

安装边界方面，整机占用空间主要由两端旋翼护圈的外圆直径和机身长度决定。机身宽度明显小于旋翼护圈直径，运输时可优先考虑沿机身长度方向布置缓冲包装；支撑臂与机身连接处属于关键边界，外部附件不宜直接夹持在臂体中段，以免改变局部振动模态。地面调试支架应托住机身下部较平整的区域，避免压靠旋翼护圈或使桨叶接触台面。若挂载小型摄像头、传感器或实验载荷，挂载点应靠近机身重心下方，并在结构上增加局部补强，防止载荷质量造成重心明显偏移。

建模思路上，该方案把复杂飞行器拆解为机身、支撑臂、环形护圈、桨毂和桨叶几类基本构件，便于设计师在概念阶段快速调整轴距、臂长、护圈直径和机身截面。机身可通过拉伸实体加圆角完成，支撑臂适合采用等截面或略带锥度的杆件，护圈用回转或扫略方式建立，桨叶则可通过轮廓拉伸后再做轻量化简化。装配时应以旋翼旋转中心、机身中心线和重心参考面为基准，确保左右或前后构件对称。对于需要进行物理仿真的场景，还应在模型中明确固定件与旋转件的边界，将旋翼设为独立运动部件，机身与臂体设为刚性承载结构，再根据仿真目标补充材料密度、连接刚度和气动载荷。

整体来看，该结构适合作为轻型无人飞行器方案讨论、教学演示、机械装配练习和控制仿真前期建模参考。它的价值不在于呈现完全可飞行的详细工程图纸，而在于清晰表达双旋翼、护圈、支撑臂和主机身之间的空间关系。后续深化时，可围绕减重、旋翼防护、电机安装、内部器件排布和重心控制继续细化，使概念外形逐步转化为可加工、可装配、可测试的无人飞行器样机。
