带机械臂的麦克纳姆轮移动作业平台

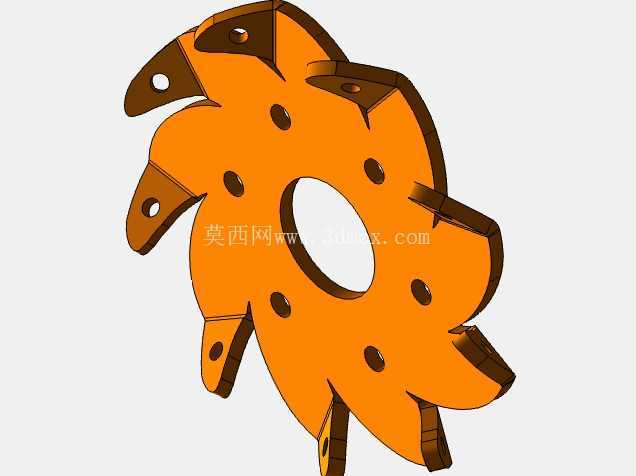

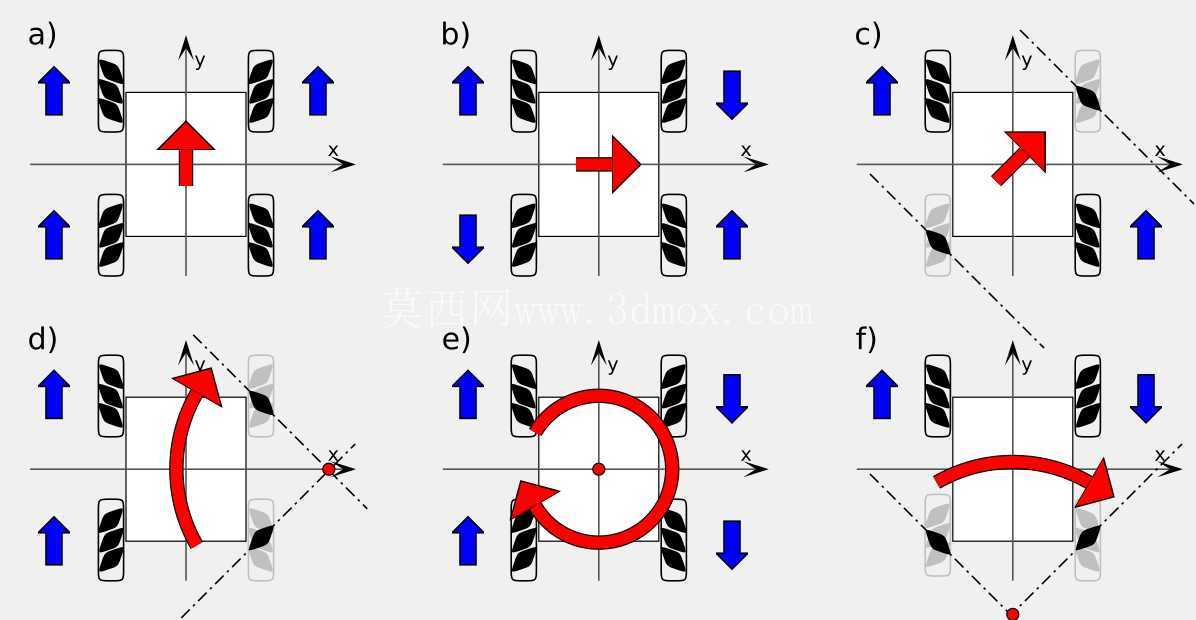

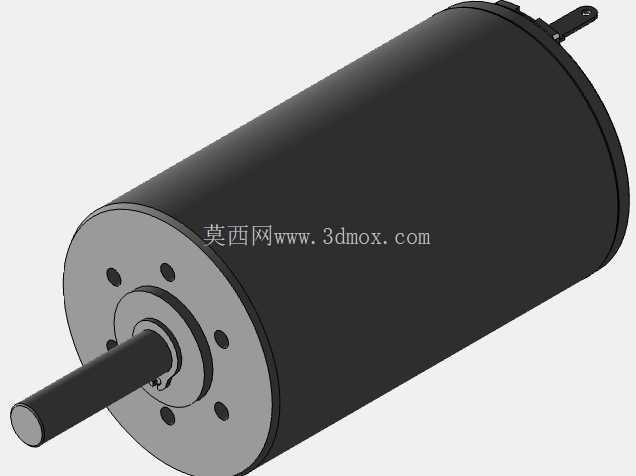

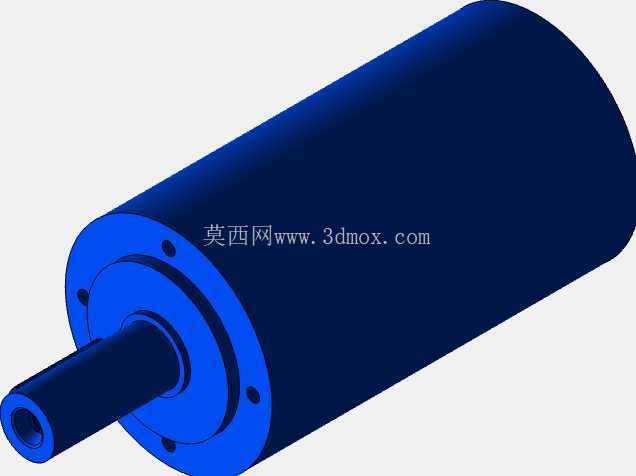

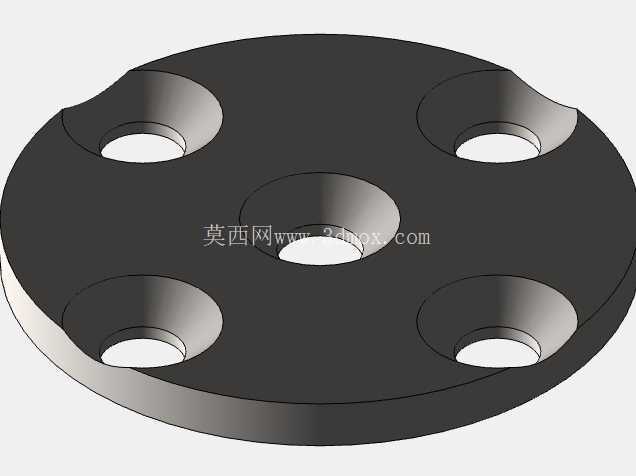

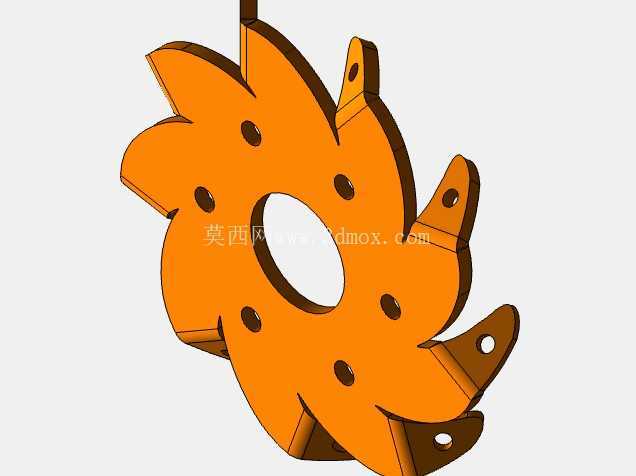

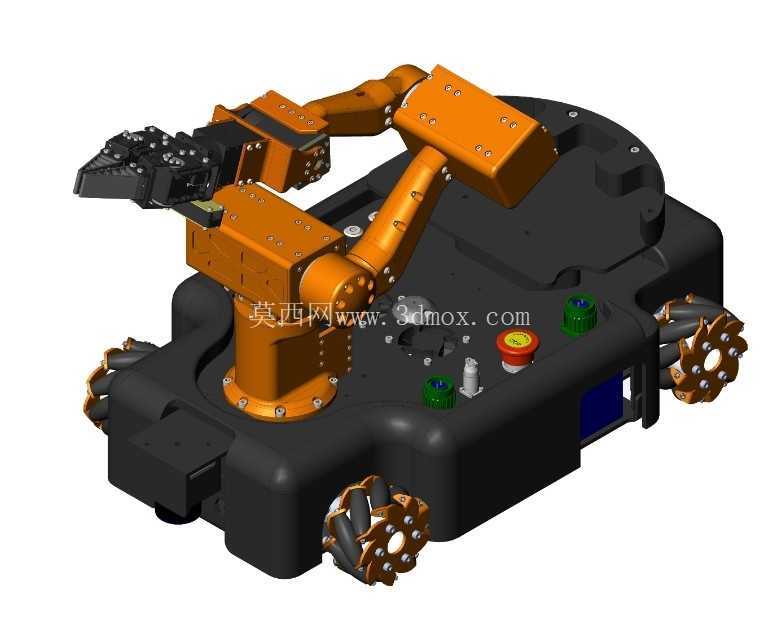

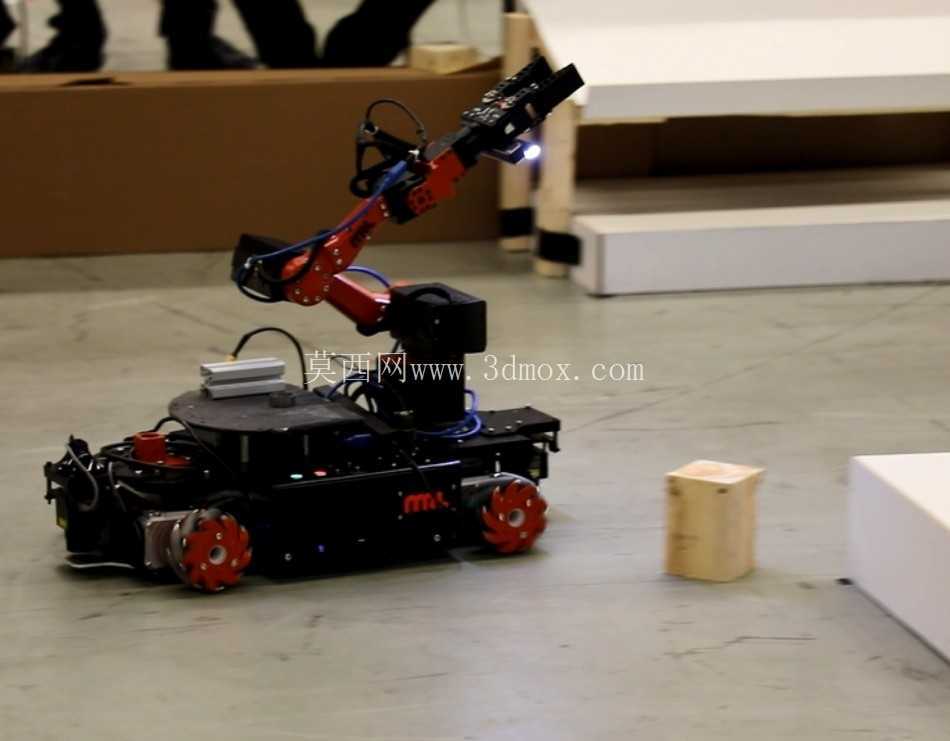

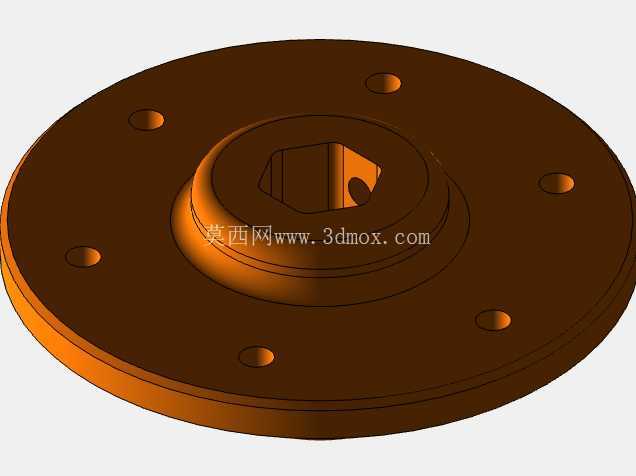

　　这款带多自由度机械臂的麦克纳姆轮移动作业平台，核心面向实验室柔性作业、小型仓储物料转运、教学科研场景的全向移动作业需求，可在狭窄通道内完成零半径转向、横向平移等常规轮式设备无法实现的移动动作，适配空间局促的作业环境。底盘采用四组麦克纳姆轮独立驱动布局，每组轮系配套独立的动力输出单元，辊子与主轮轴线呈45度夹角布置，通过四个轮子的转速与转向差速组合，可实现平面内任意方向的移动，无需预留传统转向机构的回转空间，在货架间隙、实验台通道等窄小场景下的通过性远优于常规差速轮式底盘。底盘上层预留了标准化的机械安装接口，可根据作业需求搭载不同功能的执行末端，本次搭载的多关节机械臂采用串联式关节布局，关节处配置走线槽整合动力与信号线缆，避免运动过程中线缆剐蹭干涉，臂端预留了标准安装法兰，可适配激光扫描模组、夹爪、吸盘等不同作业末端，满足不同场景的作业需求。机械臂配套的水平平衡系统采用配重与关节阻尼配合的结构设计，当搭载激光扫描类末端执行水平扫描作业时，可抵消臂身运动产生的倾覆力矩，保证末端扫描平面的水平度稳定，避免扫描数据出现倾斜误差。

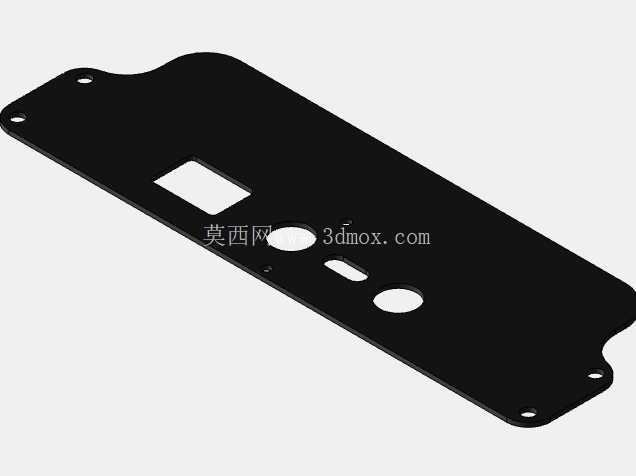

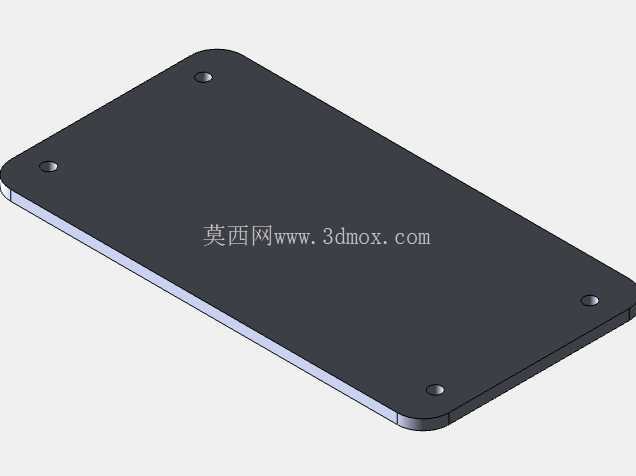

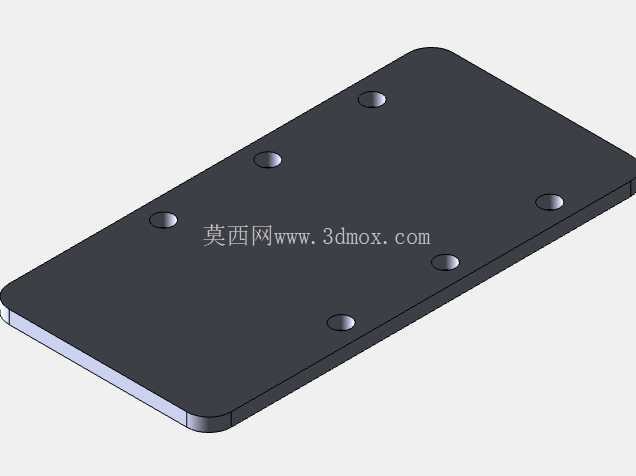

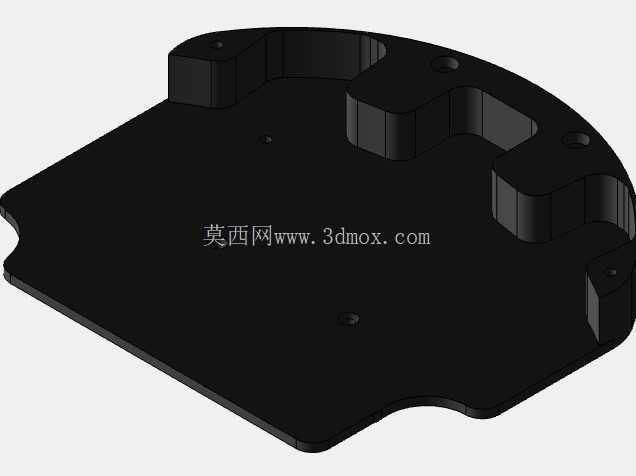

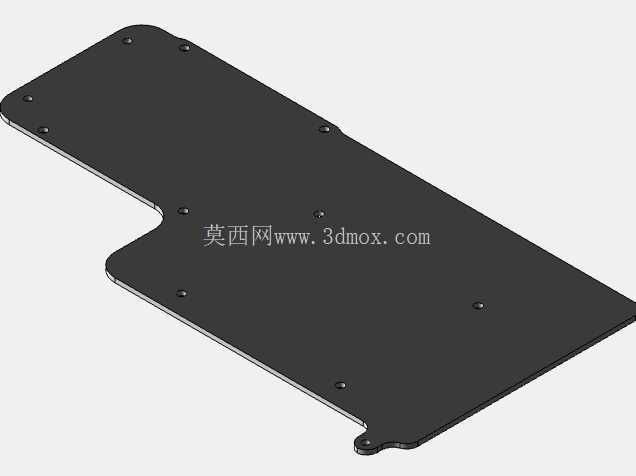

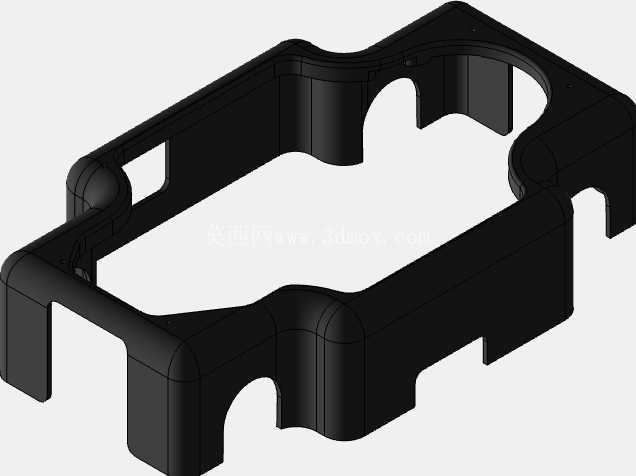

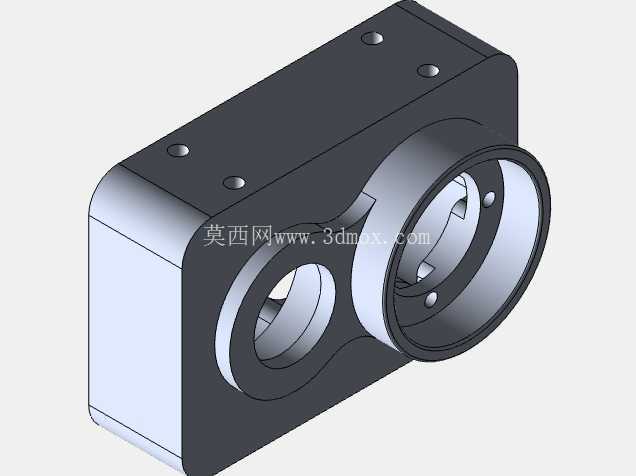

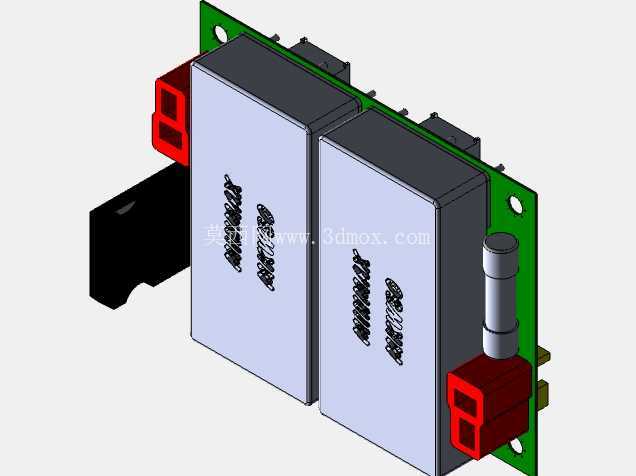

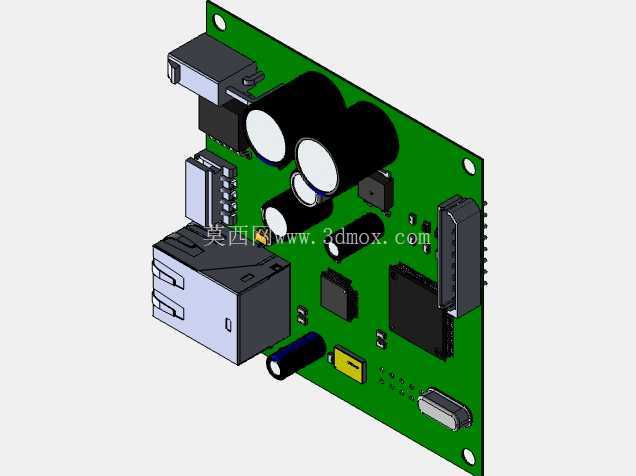

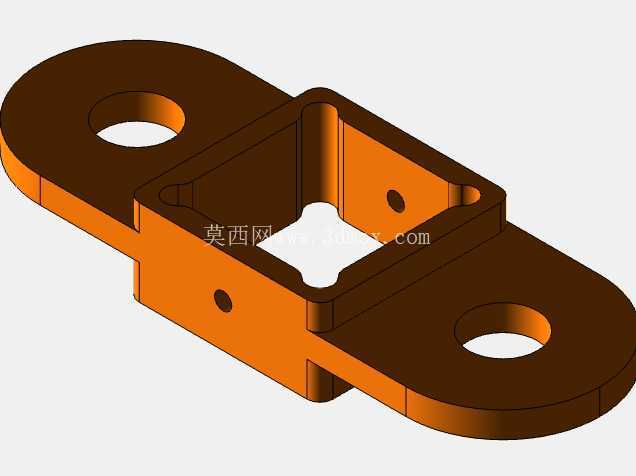

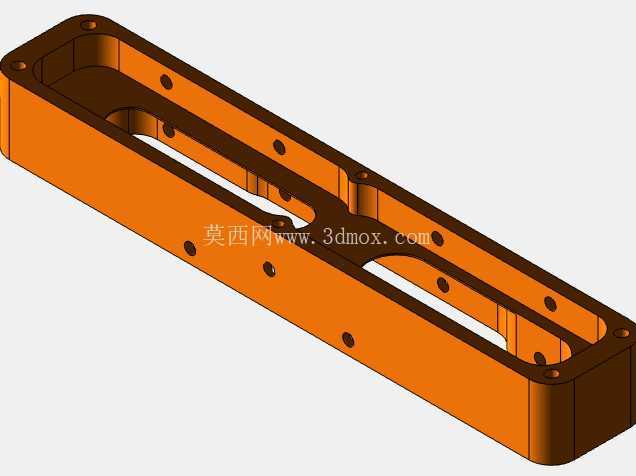

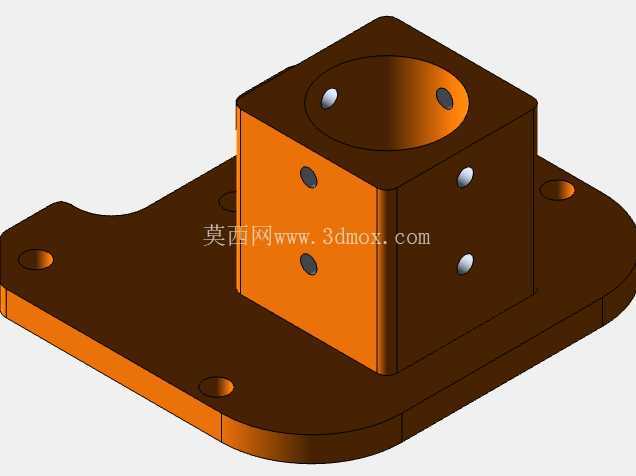

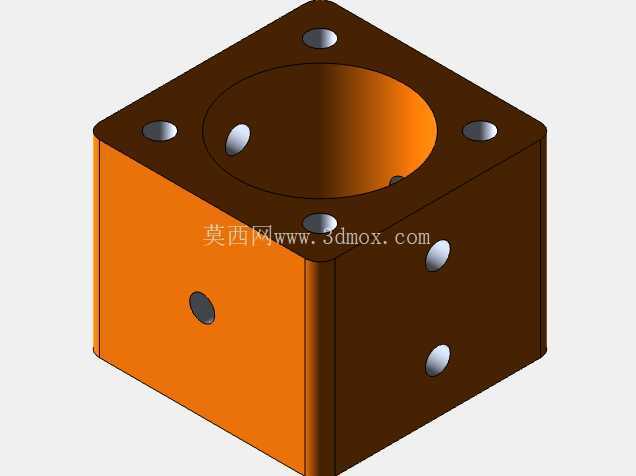

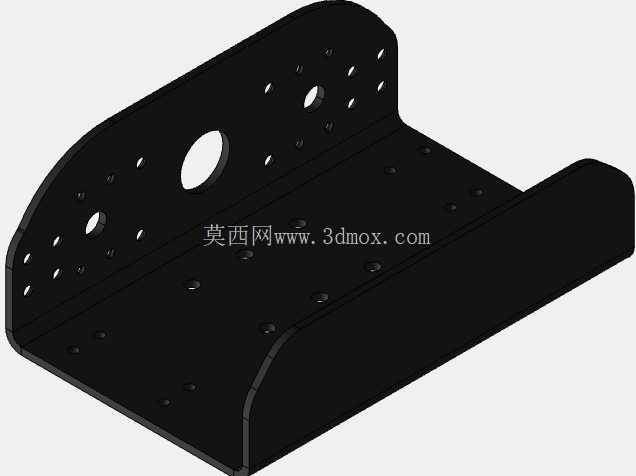

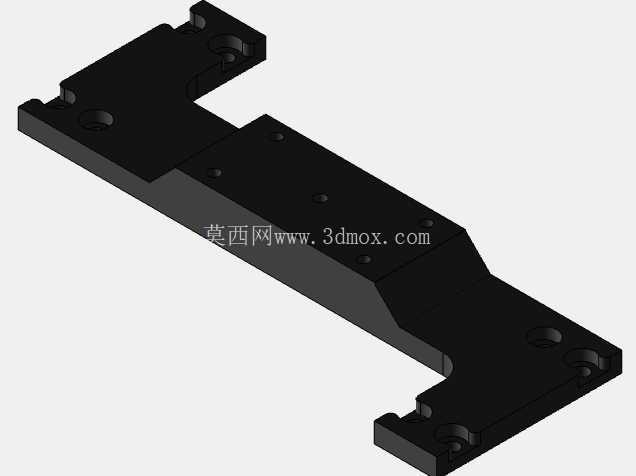

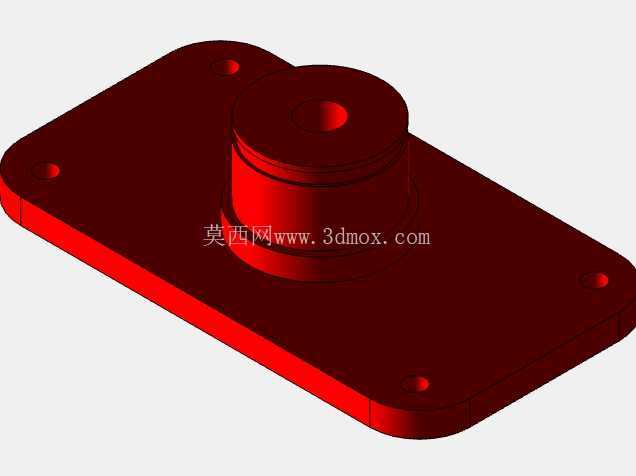

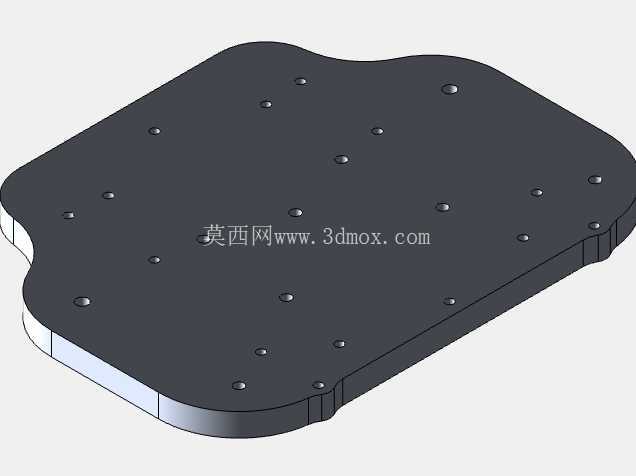

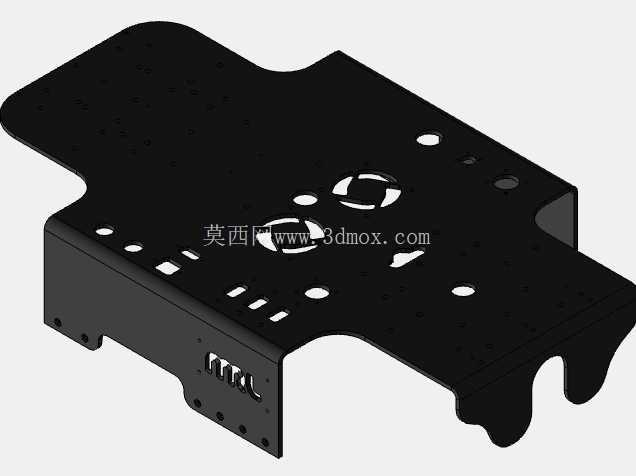

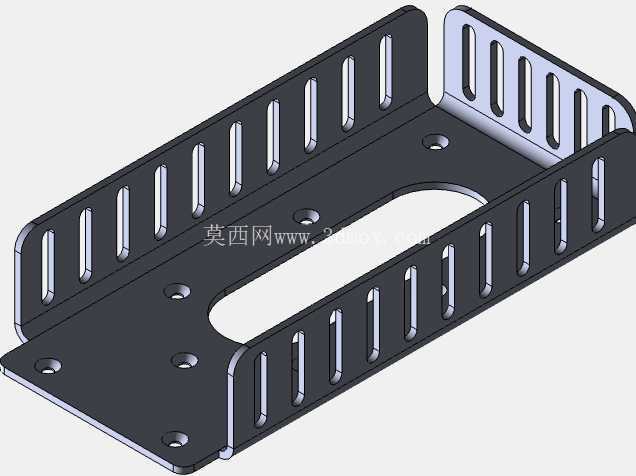

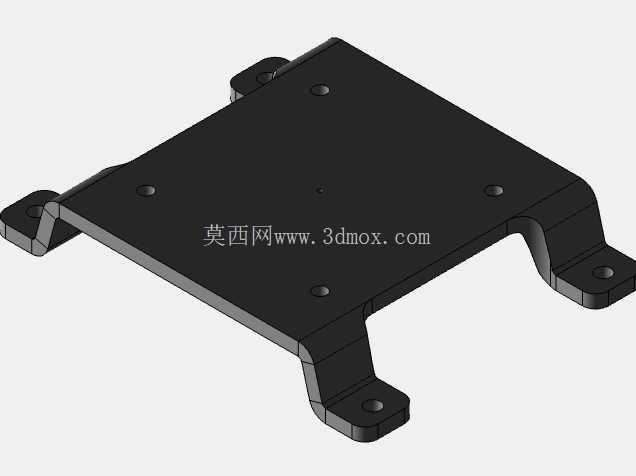

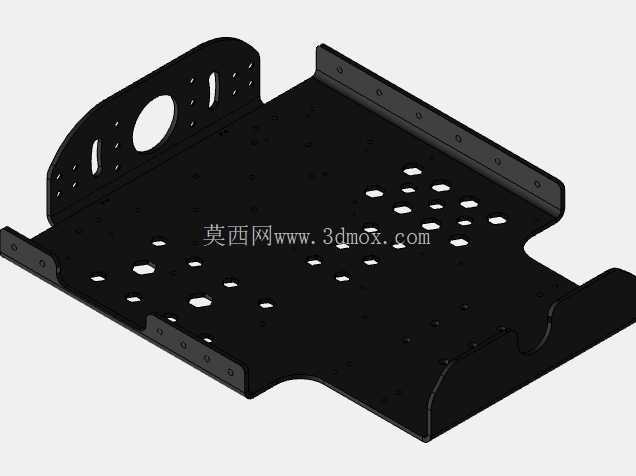

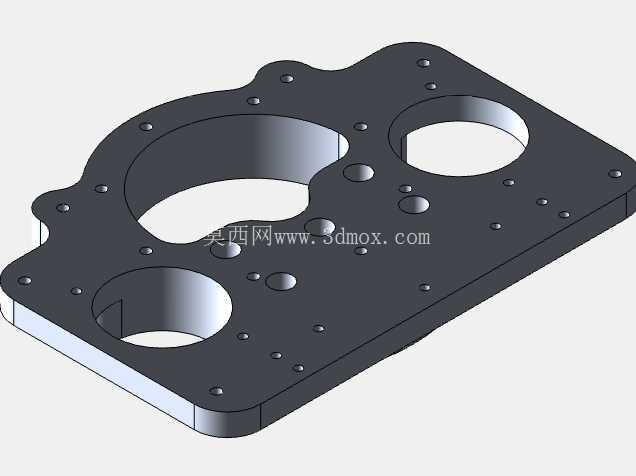

　　底盘框架采用分层式结构设计，底层为动力安装层，布置驱动电机、轮系安装座与供电模块，中层为控制层，布置运动控制单元、信号传输模块，上层为载荷安装层，预留多组螺纹安装孔位，可根据需求扩展搭载传感器、物料载台等附加组件，安装孔位采用标准公制螺纹规格，兼容常规工业配件的安装尺寸，无需额外加工转接件即可完成扩展组件的装配。轮系安装座采用可调式张紧结构，可通过调整安装座的固定位置调整传动带的张紧度，长期使用出现传动间隙时无需拆解整个轮组即可完成张紧调整，降低后期维护的工作量。

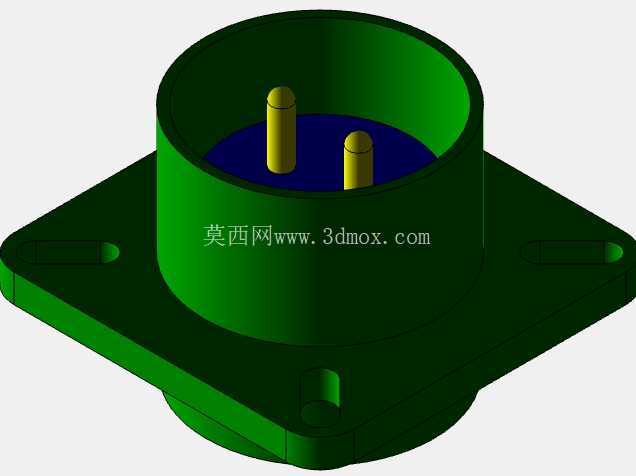

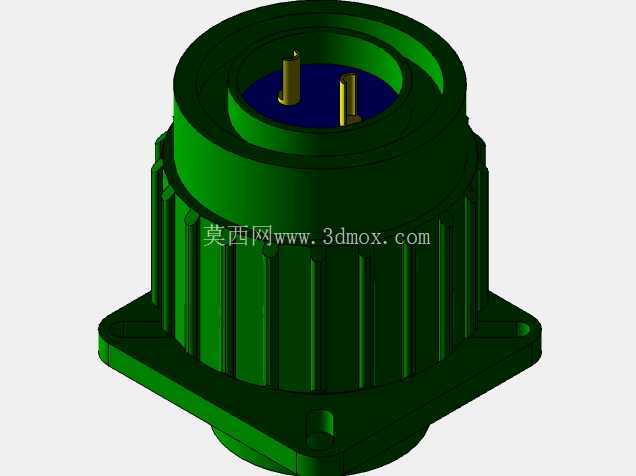

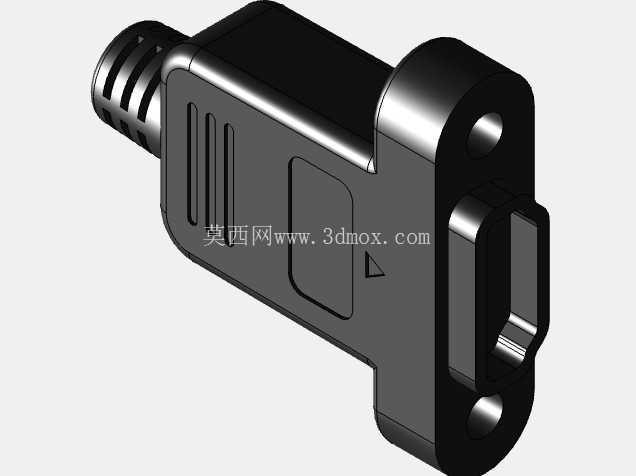

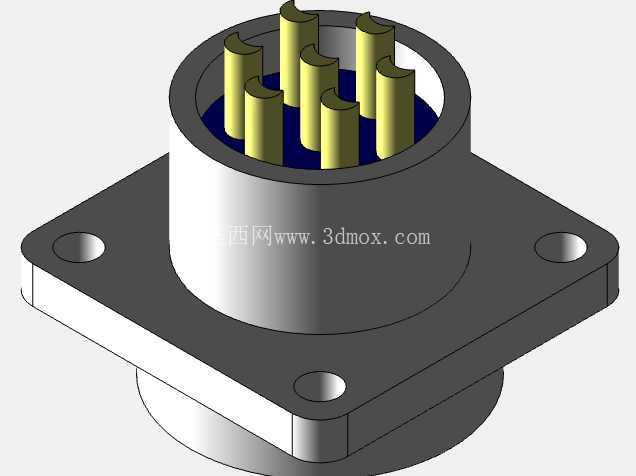

　　机械臂的关节转动范围经过限位设计，避免臂身运动过程中与底盘边缘、搭载的其他组件发生碰撞，每个关节的转动限位处设置了软限位与硬限位双重保护，软限位通过控制程序设定转动角度阈值，硬限位采用机械挡块结构，在程序失效时可阻挡关节超程转动，避免设备损坏。整机的电气走线全部采用内置式布局，底盘与机械臂的线缆分别布置在框架内部的走线槽内，外部仅预留末端执行器的接线接口，避免运动过程中线缆被外物勾挂造成损坏。底盘的离地间隙经过适配设计，可越过常规室内环境的门槛、线缆槽盖板等小型凸起障碍，不会出现底盘托底卡滞的问题。

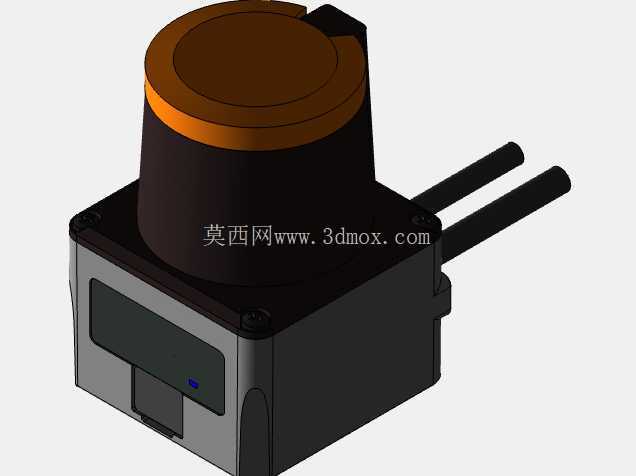

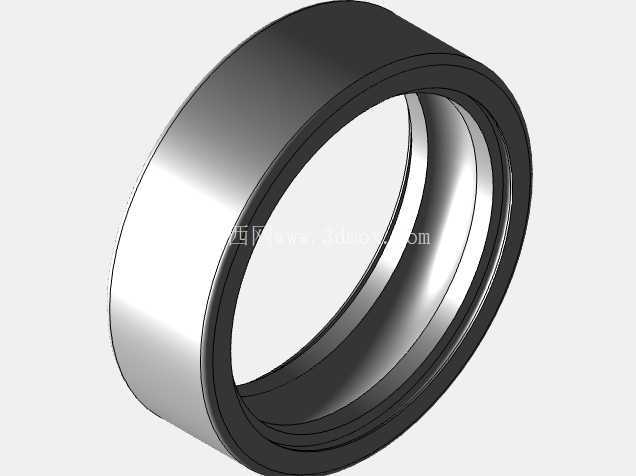

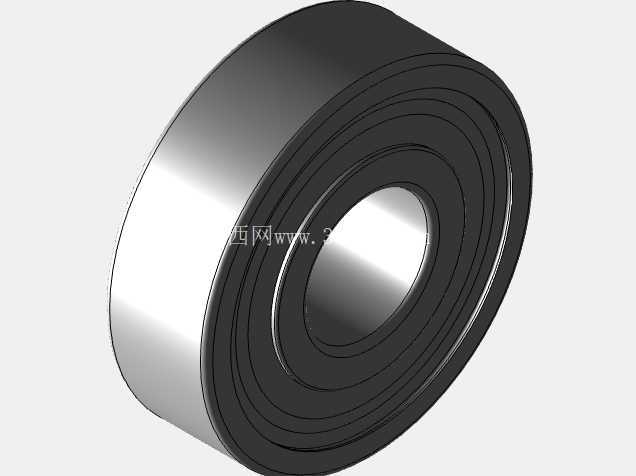

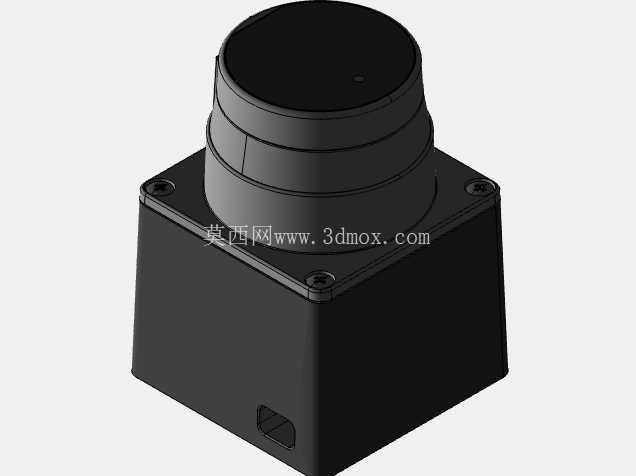

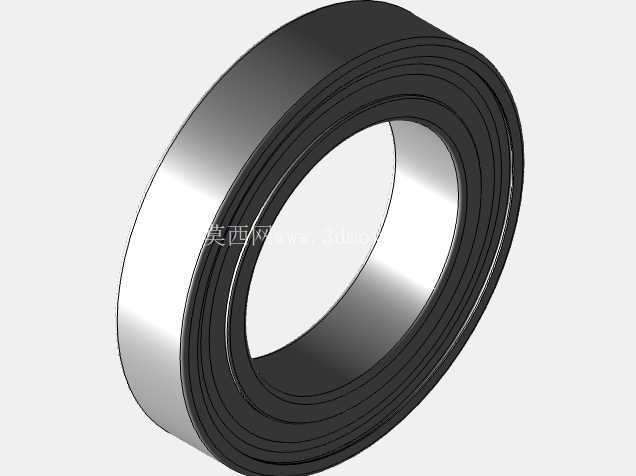

　　在实际作业场景中，该平台可通过预设路径完成室内定点物料转运，搭载激光扫描末端时可完成室内环境的三维点云扫描作业，搭载夹爪末端时可完成小型工件的拾取、搬运、摆放作业，全向移动的特性使其可在密集排布的实验台、货架之间灵活移动，无需预留大半径的转向空间，大幅提升狭小空间内的作业效率。设计过程中对整机的重心位置做了反复校核，将重量较大的供电模块、驱动单元全部布置在底盘底层位置，降低整机重心高度，避免机械臂伸展作业时出现倾覆风险，同时对上层搭载组件的重量上限做了明确限制，保证搭载不同末端时整机的稳定性符合安全要求。轮组的辊子采用高耐磨聚氨酯材质，既可以保证足够的抓地力，避免地面湿滑时出现轮组打滑，又可以降低行走过程中的噪音，适配室内实验室、办公场所的低噪音使用需求。机械臂的关节连接处采用密封式轴承结构，可阻挡日常使用中的灰尘进入关节内部，延长关节组件的使用寿命，减少日常维护的频次。
