适配8mm导程丝杆的3D打印方形螺母座

　　做小型桌面级传动结构的时候，很多人会碰到标准金属螺母座安装位不匹配、定制机加工件成本高交期长的问题，尤其是做桌面级3D打印机改造、小型数控滑台搭建、教学实验类传动装置的时候，8mm直径的T型丝杆或者滚珠丝杆是最常用的传动件，配套的螺母固定件如果直接用通用款，往往会和自己设计的安装板孔位对不上，要么就是厚度超出安装空间，要么就是固定孔间距不合适，装上去之后螺母和丝杆同轴度差，跑起来卡顿、阻力大，时间长了还会磨损丝杆螺纹。这款适配8mm导程丝杆的螺母座，就是针对这类小载荷直线传动场景设计的，整体采用方块式结构，没有多余的外凸结构，安装边界非常规整，在做安装板设计的时候不需要预留复杂的避让空间，直接按照方块外形挖槽或者平面贴合安装就行。

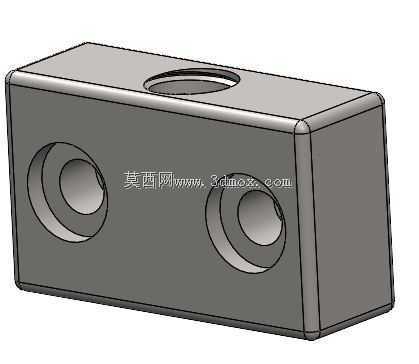

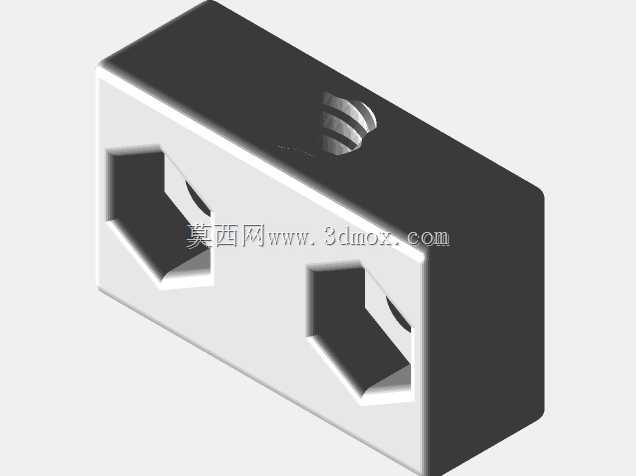

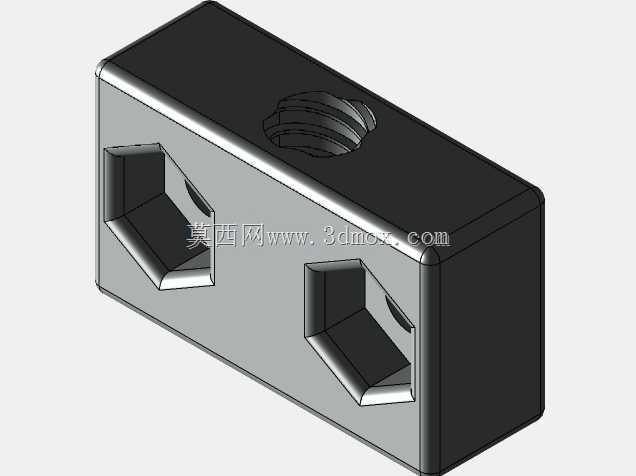

　　从结构设计上看，螺母座本体设置了两个沉头安装孔，孔位对称分布在螺母安装位两侧，安装时可以直接用内六角螺丝从上方锁入安装板，沉头设计可以让螺丝头部完全没入螺母座表面，不会突出干涉其他运动部件，这点在做紧凑结构的时候非常实用，很多新手设计的时候容易忽略螺丝头部的突出量，最后装完才发现运动到行程末端会碰到其他零件，这个结构直接规避了这个问题。中间的螺母安装腔是和8mm丝杆螺母过盈配合的尺寸，压入之后不需要额外打胶或者顶丝固定，依靠3D打印材料本身的抱紧力就能固定螺母，日常小载荷往复运动的时候不会出现螺母跟转、松脱的问题。实际应用场景里，这类螺母座最适合用在载荷不大、运动速度不高的直线传动场合，比如桌面级FDM3D打印机的Z轴升降结构，

　　小型激光雕刻机的进给轴，学生做机械创新大赛的小型传动装置，还有一些自动化设备里的轻载微调机构，这些场景本身对传动件的静载荷、冲击载荷要求不高，但是对安装便捷性、成本控制、结构紧凑度要求很高，用3D打印制作这个螺母座，不需要开模，也不需要找机加工店排单，自己有桌面级3D打印机几个小时就能做出来，尺寸不合适的话还能快速修改参数重打，迭代效率比金属加工件高很多。设计的时候特意把螺母座的底面做了全平面处理，和安装板贴合的时候接触面积足够大，锁紧之后不会出现倾斜，保证螺母和丝杆的同轴度，避免因为安装倾斜导致的丝杆磨损、运动阻力增大问题。两个安装孔的间距经过反复调试，既保证了锁紧之后的结构强度，不会因为间距太小导致受力时螺母座翘曲，又不会因为间距太大占用过多安装空间，适配市面上绝大多数2020、2040铝型材的安装孔位，直接装在铝型材搭建的机架上不需要额外做转接板。外形尺寸上，整体方块的厚度控制在刚好包裹住标准8mm丝杆螺母的厚度，不会过厚浪费打印材料，也不会过薄导致结构强度不足，侧壁厚度留足了3D打印的最小壁厚要求，哪怕用PLA材料打印，日常使用也不会出现侧壁开裂的问题。和传统的金属螺母座比，这款3D打印的螺母座还有个优势，就是本身有一定的自润滑性，尤其是用PETG或者添加了润滑剂的改性PLA打印的时候，螺母座和丝杆之间即使不额外加润滑脂，短时间运行也不会出现卡顿，当然长期使用的话还是建议定期涂抹润滑脂延长使用寿命。在做结构选型的时候，

　　如果你的传动结构是垂直安装的升降轴，要注意核算负载重量，PLA材料在持续受力、环境温度偏高的场景下会有轻微蠕变，负载超过5公斤的话建议换成PETG或者ABS材料打印，或者适当增加螺母座的壁厚，提升结构强度。如果是水平安装的进给轴，负载在10公斤以内用常规壁厚的设计完全够用，运动过程中不会出现变形问题。另外这个螺母座的结构是开放式的吗？不，是全包裹式的螺母安装腔，螺母压入之后整个圆周都有支撑，比那种侧面开槽用顶丝固定的螺母座同轴度更好，运动的时候不会出现螺母偏摆的问题，跑起来的顺畅度更高，也能减少丝杆的径向受力，延长丝杆的使用寿命。很多人自己设计螺母座的时候容易把安装腔的尺寸做的太松，螺母装进去晃荡，导致传动背隙大，做进给运动的时候定位不准，这款设计的安装腔尺寸是按照常用的8mm丝杆螺母的实际外径做的公差匹配，压入之后几乎没有旷量，能有效降低传动背隙，提升运动精度。在安装的时候要注意，先把螺母旋在丝杆上，调整好丝杆的同轴度之后再把螺母座锁紧在安装板上，不要先把螺母座锁死再穿丝杆，那样容易强行别着丝杆，导致运动阻力增大，时间长了会磨损螺母和丝杆的螺纹。日常维护的时候，只需要定期清理丝杆表面的灰尘和碎屑，涂抹少量润滑脂就行，3D打印的螺母座本身不需要特殊维护，如果出现磨损严重的情况，重新打印一个替换就行，成本几乎可以忽略不计，非常适合个人DIY、教学实验、小批量原型机制作这类场景使用。
