T8梯形丝杠传动部件结构设计

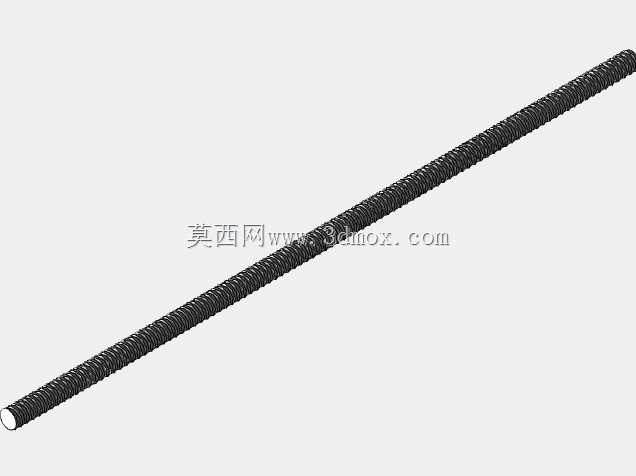

　　做非标设备设计的同行都清楚，直线传动部件的选型从来不是套参数那么简单，尤其是小负载、低成本的直线运动场景，T8规格的梯形丝杠一直是桌面级设备、小型自动化模组里的常用选项，这次建模的这款T8梯形丝杠，就是针对小行程、低转速传动场景做的结构还原，完全贴合实际加工后的成品形态。

　　先从实际应用场景说，这类T8梯形丝杠最常出现在桌面级3D打印机的Z轴升降结构里，还有小型数控雕刻机的进给轴、实验室小型液体分装设备的柱塞驱动、桌面点胶机的位移调节结构，甚至部分小型升降台、手动调节滑台里也能看到它的身影。这类场景的共性是负载不大，通常单轴负载在十公斤以内，传动转速不高，多数时候进给速度在每秒几毫米到几十毫米区间，不需要滚珠丝杠那样的高精度和高传动效率，反而对成本控制、自锁性能有一定要求，梯形丝杠的牙型特性刚好能匹配这类需求，尤其是垂直安装的场景，梯形螺纹的自锁特性可以避免断电后负载下滑，省掉额外的制动结构，这也是很多小型垂直升降机构优先选它的核心原因。

　　从功能特性上看，这款T8丝杠采用的是标准梯形牙型，牙型角30度，导程为2mm，也就是丝杠每旋转一圈，配套的螺母会直线前进2mm，这个导程参数兼顾了调节精度和传动速度，既不会因为导程太小导致空行程太多调节效率低，也不会因为导程太大损失微调精度。丝杠的杆部采用冷拉圆钢加工后磨削螺纹的工艺路线，建模时还原了螺纹牙底的圆角过渡，这个细节很多新手建模时会忽略，实际加工中牙底如果做尖角很容易产生应力集中，长期受交变载荷的话会在牙底位置萌生裂纹，直接影响丝杠的使用寿命，所以建模时特意保留了牙底R0.1左右的过渡圆角，和实际加工工艺保持一致。丝杠的两端做了光轴收尾，一端是用来安装联轴器的夹持段，直径比螺纹小径略小，长度根据常用的5mm联轴器夹持长度做了适配，另一端是支撑端，可以搭配微型深沟球轴承做径向支撑，避免长丝杠高速旋转时出现甩动的问题。

　　设计思路上，这款丝杠没有做多余的特殊结构，完全遵循通用件的互换性原则，所有尺寸参数都符合行业内T8丝杠的通用规格，不管是搭配铜螺母还是POM工程塑料螺母都能直接适配，不需要额外做定制加工。建模时特意把螺纹的收尾段做了不完整螺纹的还原，实际滚压或者车削螺纹的时候，靠近杆端的位置必然会有几牙不完整的过渡螺纹，很多模型为了省事直接把螺纹做到头，实际装配的时候这部分不完整螺纹是没法和螺母正常啮合的，甚至会出现卡滞的问题，所以在模型里把这段不完整螺纹的长度控制在1.5倍螺距左右，和实际加工的状态完全匹配。另外丝杠的端面做了C0.5的倒角，既可以去除加工后的毛刺，也能在装配螺母的时候起到导向作用，避免端面刮伤螺母的内螺纹。

　　关于外形尺寸和安装边界，这款丝杠的有效螺纹长度可以根据实际使用场景裁切，模型里展示的是300mm长度的常用规格，杆部总长度320mm，两端的光轴支撑段各留10mm，安装的时候需要注意，水平使用的时候如果行程超过200mm，建议两端都加支撑结构，避免丝杠自重导致的下垂，影响传动顺畅度；垂直安装的时候如果负载超过5公斤，建议搭配带消隙结构的螺母，抵消螺纹配合间隙带来的回程误差。安装时联轴器端的同轴度要控制在0.1mm以内，不然会导致丝杠旋转时出现别劲的问题，不仅会增大传动阻力，还会加速螺纹和螺母的磨损。另外要注意，这类梯形丝杠不适合高速传动，当线速度超过0.1m/s的时候，螺纹副的磨损会急剧加快，如果需要高速传动的场景还是要换成滚珠丝杠结构。

　　很多新手在做这类传动部件建模的时候，容易犯的错误就是把螺纹牙型做的过于尖锐，或者忽略了安装端的尺寸公差，实际上这类通用传动件的尺寸都是有行业默认公差的，比如光轴夹持段的公差一般取h7，和轴承内孔、联轴器夹持孔的配合属于过渡配合，太松会出现传动间隙，太紧会导致装配困难。建模的时候把这些公差对应的尺寸偏差都考虑进去，才能让模型真正具备工程参考价值，而不是只能做外观展示用。另外螺纹部分的建模没有采用贴图的方式偷懒，而是真实扫描切除出了每一圈螺纹的形态，不管是做干涉检查还是运动仿真，都能真实还原螺纹副的啮合状态，不会出现仿真时穿模的问题。

　　在实际设备调试的时候，这类丝杠的润滑也很重要，金属螺母搭配的时候要定期涂抹锂基润滑脂，降低螺纹面的摩擦系数，如果是POM自润滑螺母的话，不需要频繁加油，但也要避免在多粉尘的环境下使用，不然粉尘进入螺纹副会像研磨膏一样加速磨损，大幅缩短使用寿命。如果是用在经常需要正反转的场景，还要考虑螺纹配合间隙的补偿问题，可以选用双螺母消隙结构，通过弹簧预紧把两个螺母的螺纹面分别贴紧丝杠螺纹的两个侧面，消除回程间隙，提升传动精度。
