带安装法兰的小型直流行星减速电机结构

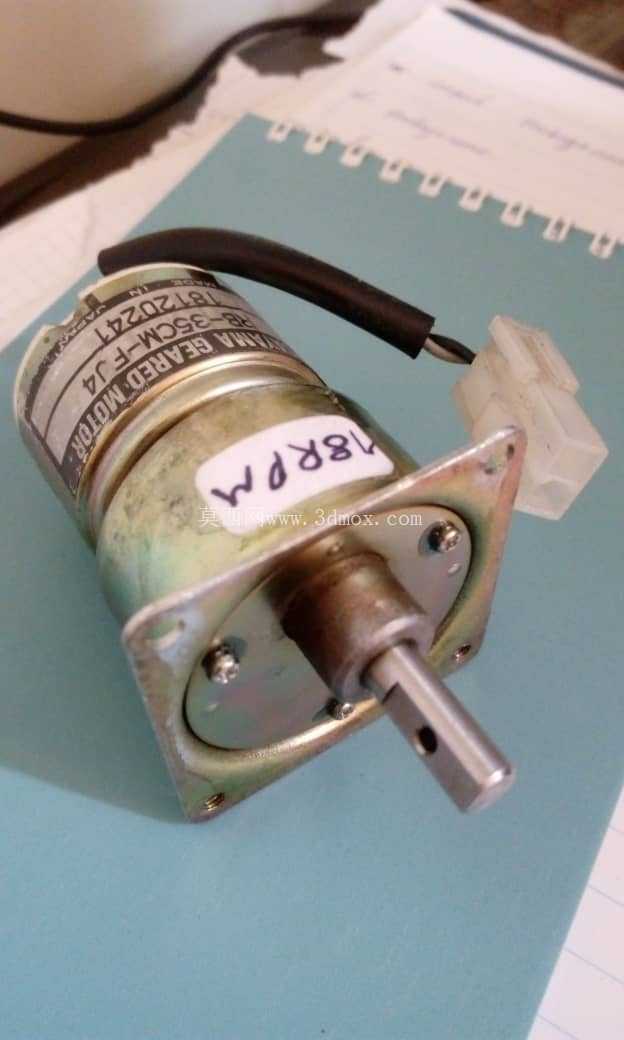

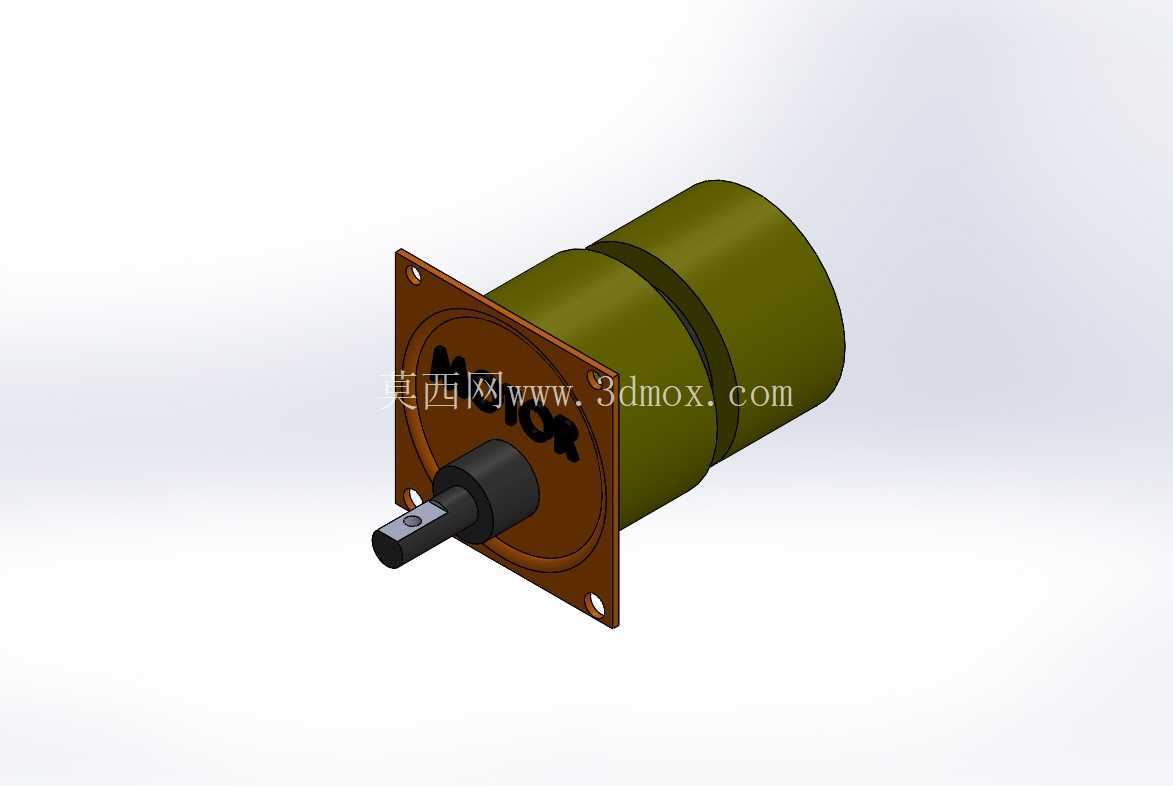

这款小型减速直流电机的三维结构，在桌面级自动化设备、小型智能传动装置里的应用覆盖度极高，从桌面送料机构的驱动单元、小型云台的转动动力源，到教学实验平台的动力输出部件，都能见到同结构产品的身影。做结构选型的时候，首先要关注的就是安装边界与输出轴的配合公差，这个模型还原的安装法兰为方形结构，四个安装孔位分布在法兰四角，孔位的中心距、沉孔深度都做了等比例还原，设计选型时可以直接参考这个结构做安装板的孔位排布，不需要额外再测绘实物的安装尺寸，能省不少前期对接的时间。

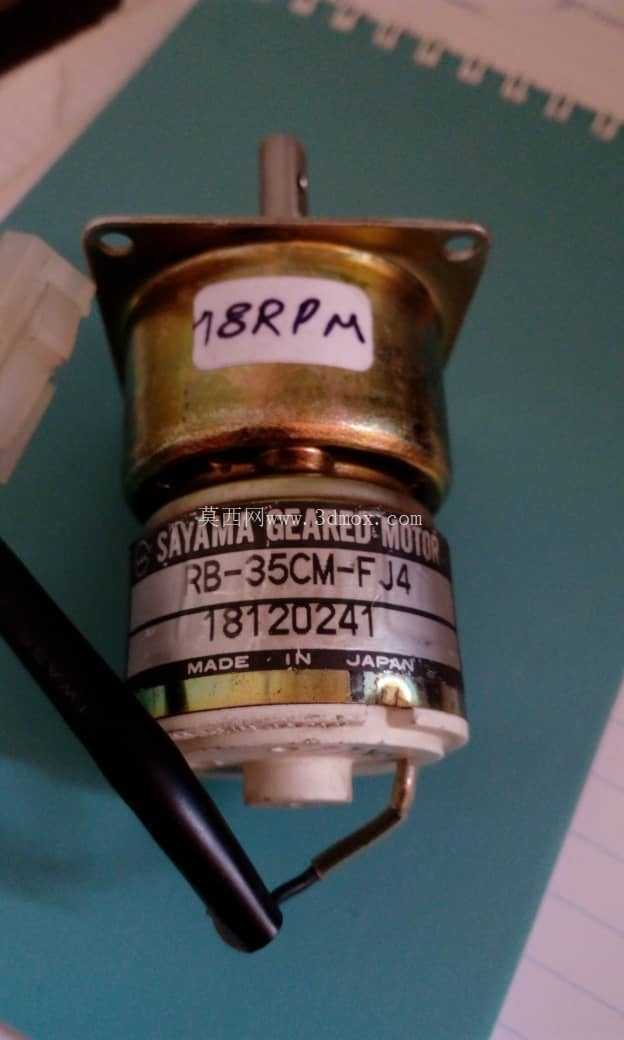

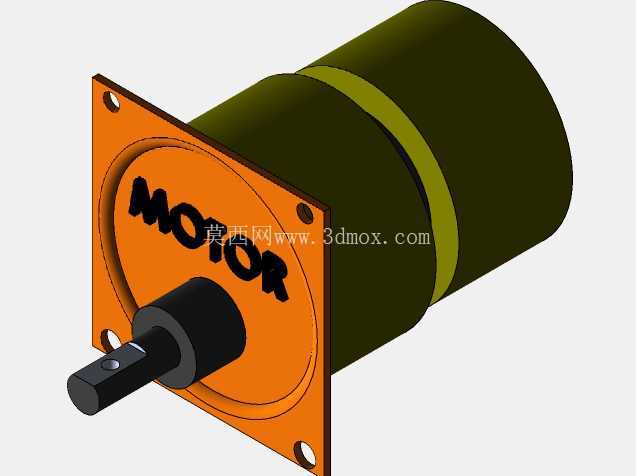

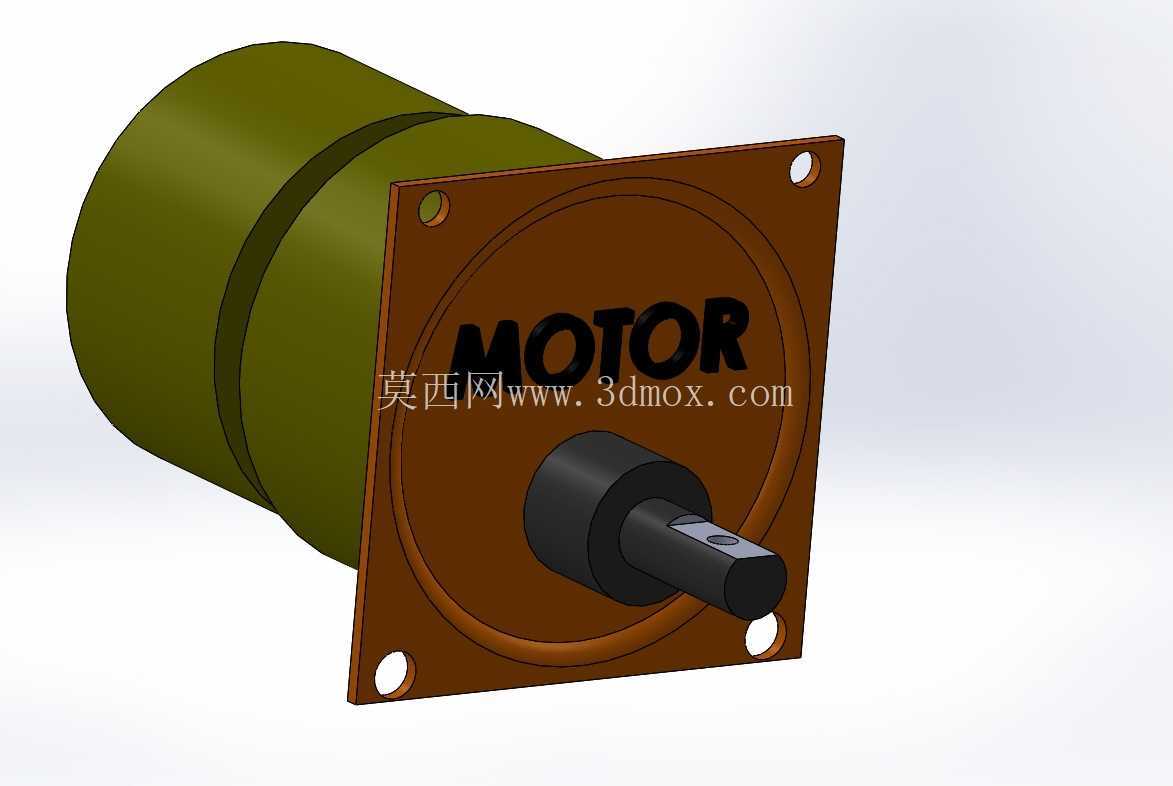

从功能特性来看，这款电机集成了行星减速结构，和普通的裸轴直流电机相比，输出扭矩有明显提升，同时输出转速被降到适合低速传动的区间，不会出现普通直流电机空载转速过高、带载后扭矩不足的问题。模型里还原了电机本体的柱形外壳、前端的减速箱段、输出轴的扁位结构，还有法兰安装面的定位止口，这些细节都是实际装配时必须关注的点——比如输出轴的扁位是用来和传动件的紧定螺钉配合，防止传动过程中出现轴与连接件打滑的问题；法兰上的定位止口可以保证电机安装后和负载端的同轴度，避免因为安装偏心导致的减速箱齿轮磨损、输出轴跳动超差的问题。

设计思路上，这类小型减速电机的结构排布非常紧凑，电机本体的绕组段和前端的行星减速箱做了同轴集成，没有额外的冗余结构，整体外径控制在很小的范围内，适合安装空间局促的小型设备。做三维建模的时候，这类部件不需要拆解内部的绕组、齿轮细节，只要把外部的安装尺寸、输出轴尺寸、整体外形轮廓做精准还原，就能满足整机装配的干涉检查需求——毕竟在做整机设计时，这类标准动力件都是作为外购件使用，建模的核心是保证安装接口的准确性，而不是复刻内部的所有零件结构。

实际应用中，这类电机的供电电压通常覆盖低压直流区间，搭配对应的驱动板就能实现转速调节、正反转控制，非常适合用在电池供电的便携设备、小型桌面装置里。安装的时候要注意，法兰面和安装板之间要保证贴合平整，不要有异物垫在结合面之间，不然会导致电机安装后出现偏斜，长时间运行会加剧输出轴轴承的磨损，缩短使用寿命。输出轴和负载连接件配合的时候，不要用锤子直接敲击输出轴端，不然冲击力会传导到减速箱内部的齿轮和轴承上，容易造成齿轮崩齿、轴承移位的问题。

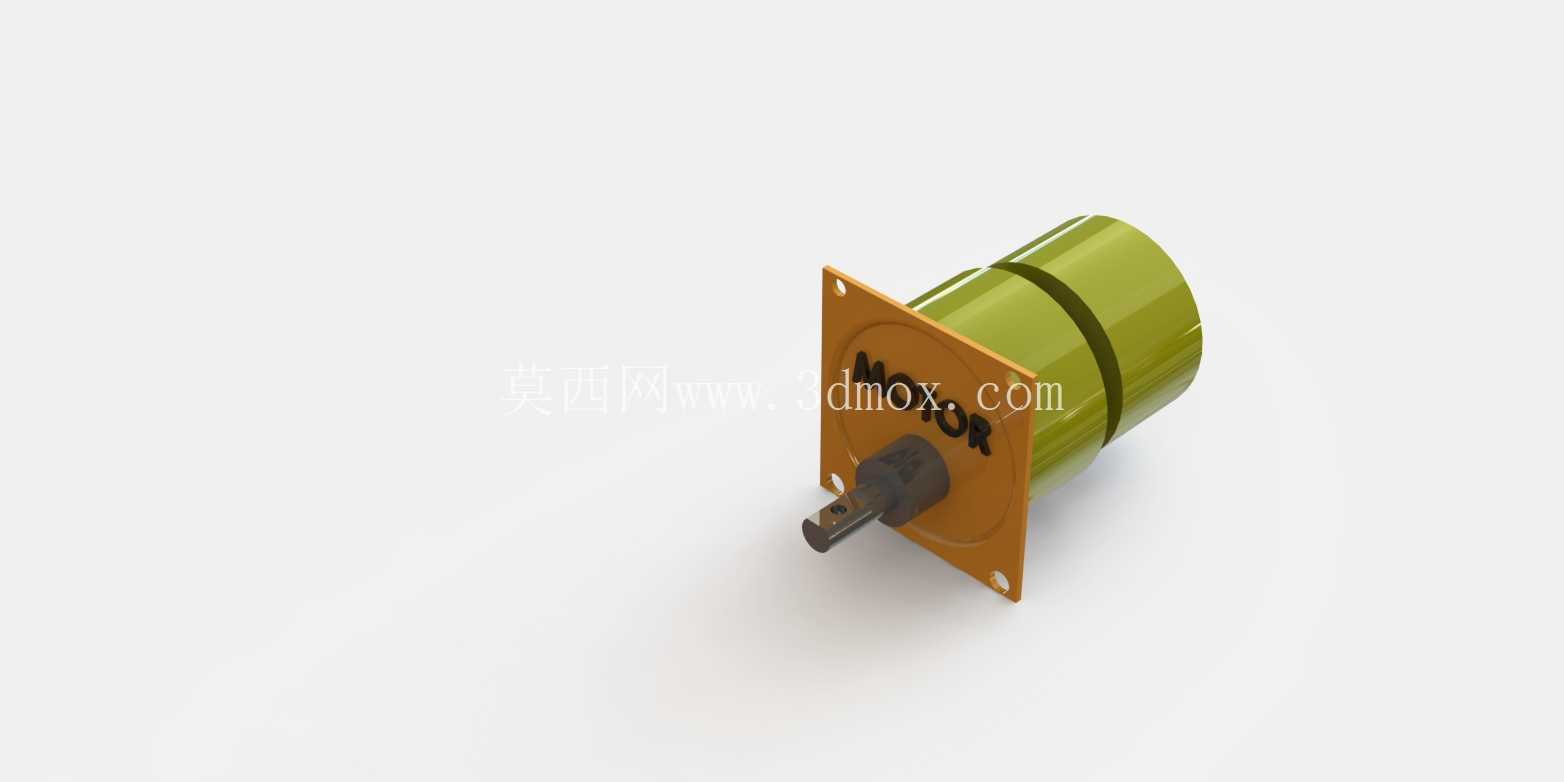

从结构细节来看，模型还原的电机外壳做了分段式设计，后端的电机段是光滑圆柱面，前端的减速箱段直径和电机段保持一致，安装法兰直接固定在减速箱的前端面，整体结构的同轴度靠加工时的工艺保证，用户安装时不需要额外做同轴度调整。输出轴伸出法兰面的长度也做了精准还原，设计连接套、传动轮的时候，可以直接参考这个伸出长度来确定连接件的轴向尺寸，避免出现轴伸过长导致的干涉，或者轴伸过短导致的连接强度不足问题。

在做整机结构的三维布局时，这类电机的外形轮廓是必须优先预留空间的部件，要注意在电机的外径周边预留至少2mm的间隙，一方面方便安装时的操作，另一方面也能给电机运行时的散热留出空间，避免电机被周边结构完全包裹导致散热不畅，长时间运行出现过热退磁的问题。接线端的位置通常在电机的尾端，建模时也要预留出接线的空间，不要让其他结构件挡住接线位置，给后期的接线、维护造成不便。
