小型轴流CPU散热风扇结构建模

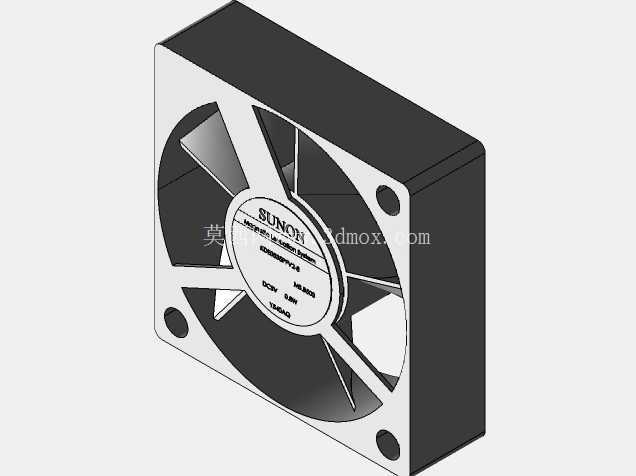

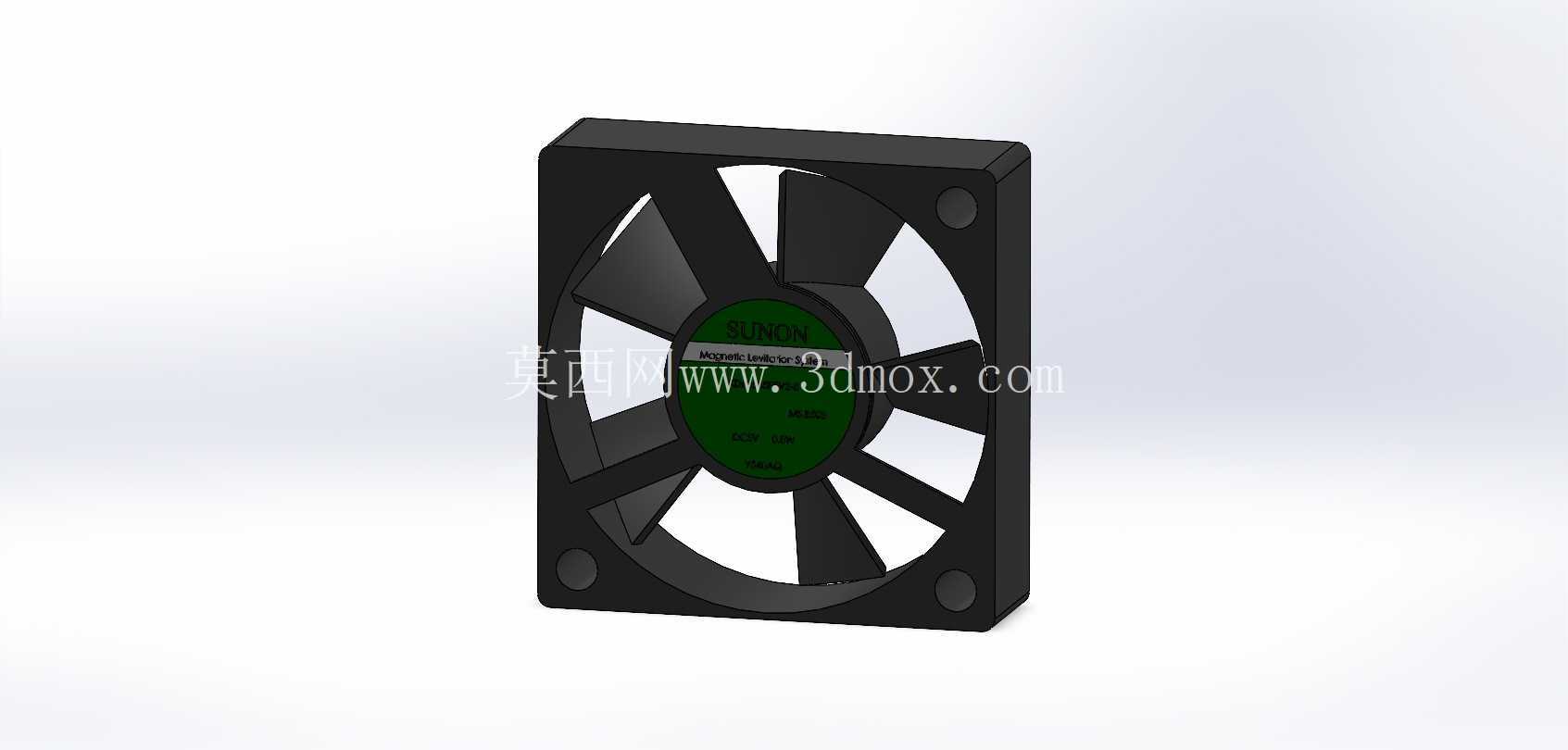

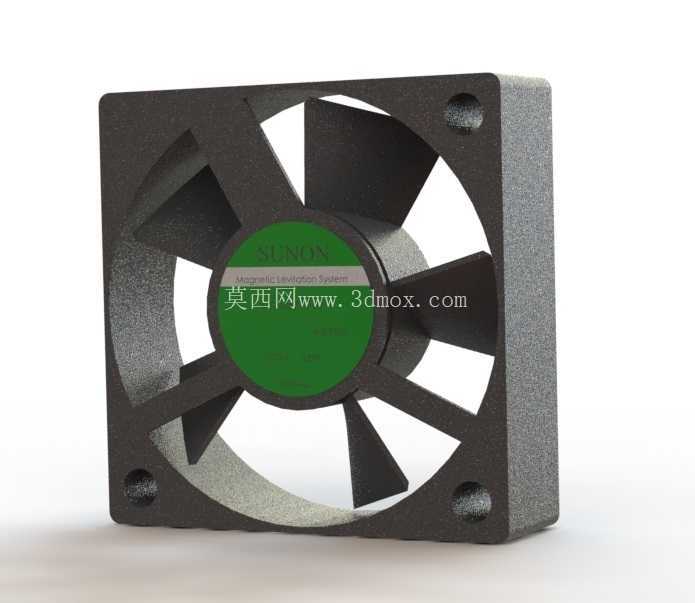

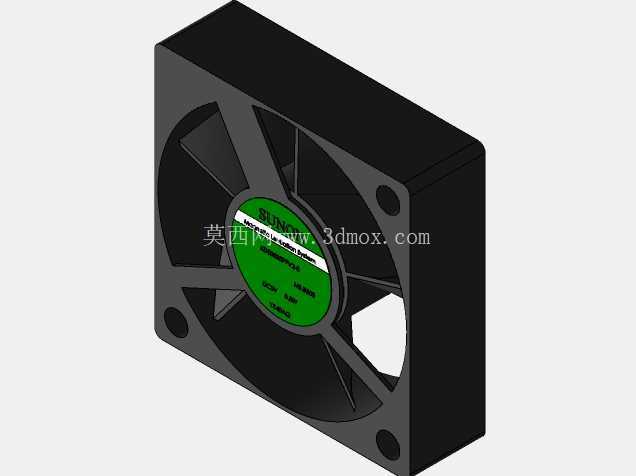

　　该模型呈现的是一款方形外框轴流散热风机，常见于工控主板、小型计算机、电源模块、嵌入式控制器以及紧凑电子机柜内部。它的核心任务不是提供大风量环境通风，而是在有限厚度和有限安装孔位内，把芯片、功率器件附近积聚的热量迅速带走，使热空气沿风道离开发热区域。

　　从结构上看，风机采用四角带安装孔的方形框架，框架中央布置电机轮毂，叶片从轮毂向外延伸至接近内框壁面。这种布局有利于在较小截面内形成稳定轴向气流，同时控制整机厚度。四角沉孔或通孔为螺钉固定提供边界，设计时需要关注孔距、孔径、框体边长以及出线方向，避免装配后与散热器鳍片、内存插槽、电容或机箱侧壁发生干涉。

　　叶片造型是这类风扇建模的重点。模型中叶片具有明显的空间扭转角，根部与轮毂连接，叶尖靠近风框内壁。实际工程中，叶片前缘、后缘、叶型弯角和叶尖间隙都会影响风噪与风压。叶尖间隙过小，对制造和装配公差要求更高；间隙过大，则会产生回流损失，削弱静压能力。对于CPU散热场景，风扇往往配合铝挤散热器或热管鳍片组使用，因此不仅要看风量，还要考虑通过密集鳍片时的阻力特性。

　　中央轮毂内部对应电机、轴承和驱动电路的安装空间。外圆表面保留标签区域，便于标识品牌、规格、电压与转向信息。建模时轮毂直径不能只按外观确定，还要兼顾电机定子、转子、轴承座和线束空间；轮毂过大虽然能容纳电机，却会减小有效通流面积，轮毂过小则可能限制电机功率和轴承寿命。

　　方形外框的四角圆角、壁厚和加强过渡，是保证安装刚度的关键。风扇在设备中长期运转会产生微振动，若框体壁薄、螺钉柱过渡突兀，容易在紧固位置出现应力集中。模型中安装孔周围形成局部厚实区域，能够把螺钉压紧力分散到框体上，这与实际塑胶外框的成型思路一致。进风侧和出风侧的框口边缘也需要保留适当导向面，使气流进入叶道时减少突变。

　　在三维建模过程中，可以先建立外框基准面，确定外形边长、厚度、安装孔中心距和孔径，再绘制中心轮毂与叶片旋转轴。叶片适合通过截面曲线、放样或曲面缝合完成，并按叶片数量进行圆周阵列。完成叶片后，需要检查叶尖与内框的环形间隙、叶片与支架筋位的关系，以及电机轮毂与外框之间的支撑结构。若用于设备选型，还应把风扇包络体放入整机风道中，核对接线侧预留空间、螺钉装入方向以及维护时是否需要拆卸周边部件。

　　这类小型轴流风扇的价值在于把标准化风冷部件与紧凑电子设备结构结合起来。模型不仅还原了外观轮廓，也明确了安装孔、框体厚度、叶片扭转和轮毂空间等工程边界，可用于散热布局校核、机柜干涉检查、教学演示以及风冷方案前期评估。
