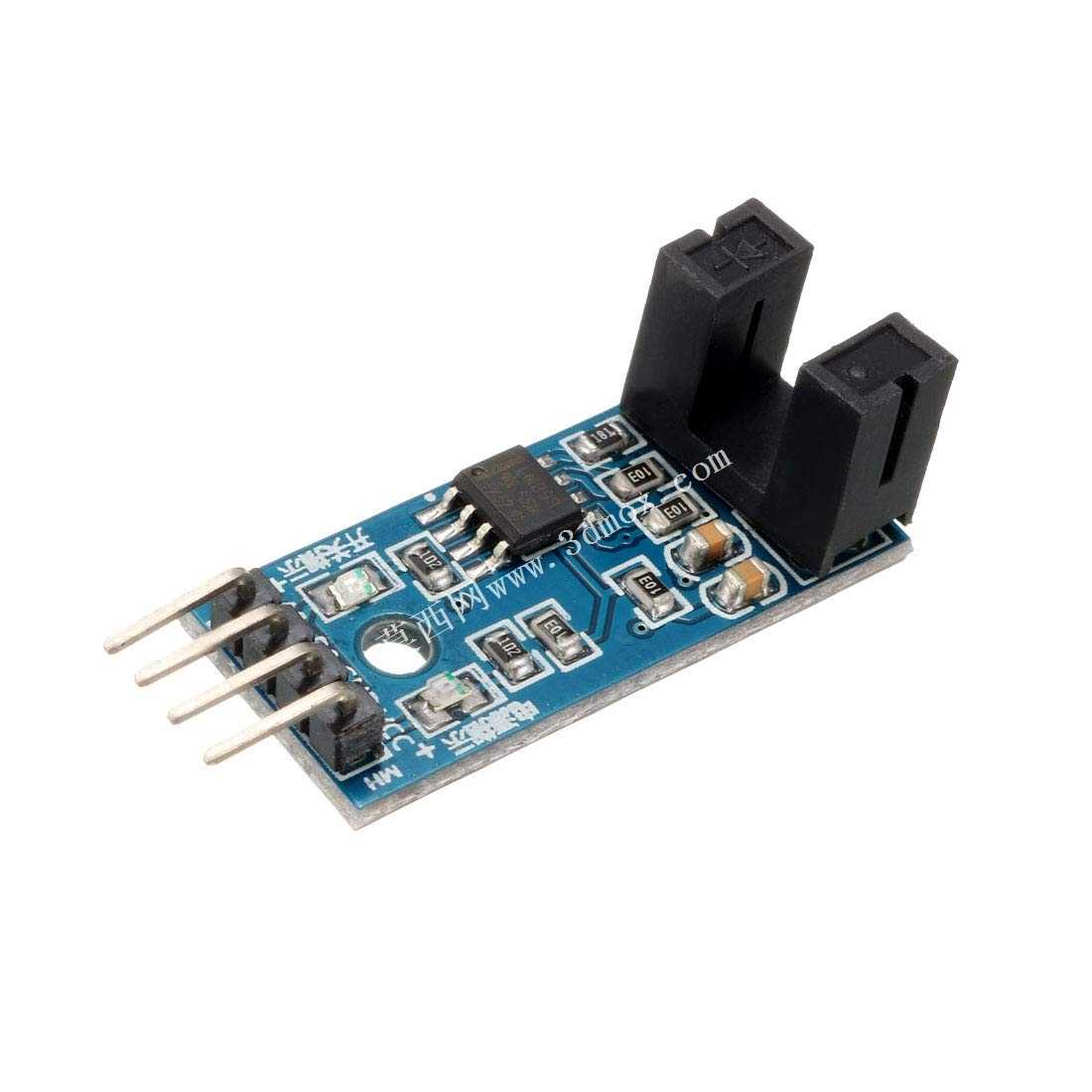

适配Arduino的Lm393电机测速传感模块

该测速传感模块主要面向小型自动化设备、创客开发项目、教学实验平台以及小型直流电机配套的转速检测场景，可直接适配Arduino等开源硬件开发体系，为各类需要实时获取电机转速、转动圈数、运动位移参数的装置提供可靠的检测信号输出。在实际应用中，这类模块常被安装在智能小车的轮组传动侧、小型传送带的驱动辊旁、微型舵机测试台架、3D打印机送料机构以及教学用电机实验台之上，通过非接触式的光电检测原理捕捉转动部件的遮挡信号，经过板载的Lm393比较器芯片处理后输出规整的数字电平信号，供主控单元计算实时转速、累计转动圈数，进而实现闭环调速、位置计数、运动状态判断等核心功能。模块采用槽型光电对射结构设计，槽体宽度预留了足够的码盘插入空间，可适配常规厚度的光栅码盘，当码盘随电机轴转动时，齿槽交替遮挡光电对管的光路，模块即可输出连续的脉冲信号，主控单元通过统计单位时间内的脉冲数量，结合码盘的线数参数就能快速换算出电机的实时转速。设计过程中充分考虑了嵌入式应用的安装便利性，电路板采用规整的矩形布局，板上预留了标准2.54mm间距的排针接口，分别对应电源、地、信号输出引脚，可直接插接在面包板或通过杜邦线连接主控板，无需额外制作转接线路。板载的电源指示与信号状态指示灯可直观反馈模块的工作状态，当检测到光路被遮挡时信号指示灯同步点亮，方便调试阶段快速判断检测是否正常。安装边界上，模块整体尺寸紧凑，槽型光电头位于电路板一端，排针接口位于另一端，板上预留的两个固定安装孔可配合M2螺丝将模块固定在设备支架上，安装时只需保证转动码盘能够顺畅伸入槽体中间，不与槽壁发生剐蹭，同时让码盘的齿部能够完全遮挡光路即可保证检测精度，模块的电路部分做了基础的信号滤波处理，可有效抑制环境杂光带来的信号干扰，在常规室内工作环境下无需额外加装遮光结构即可稳定工作，能够满足小型设备对转速检测的低成本、高可靠性需求。
