线性电机驱动连杆式多关节机械臂结构

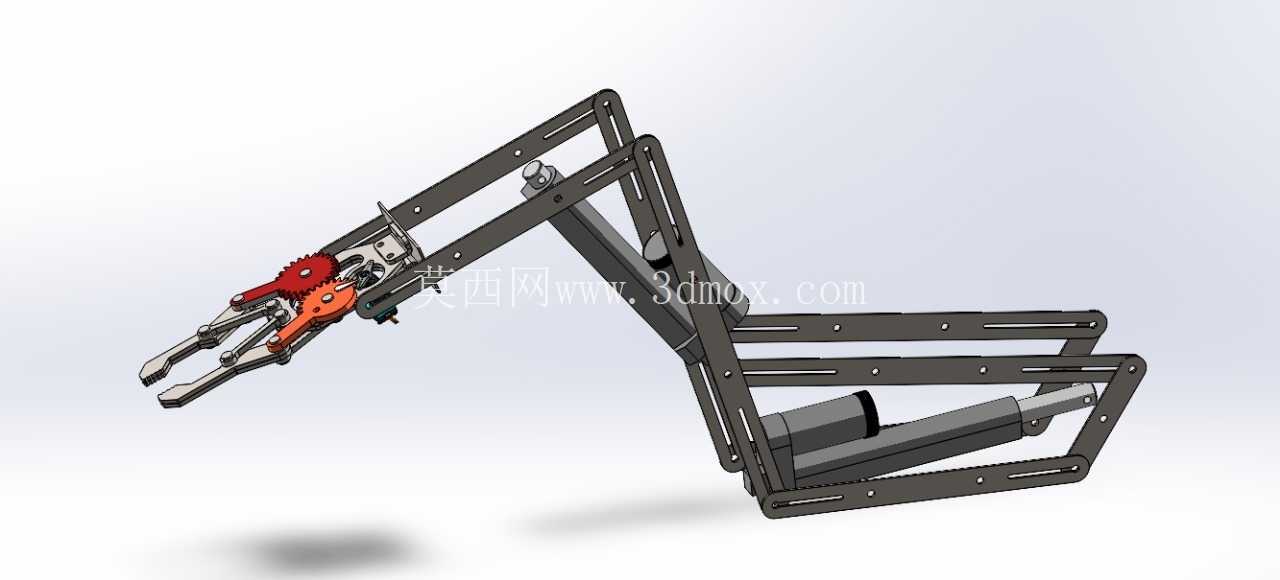

这款连杆式机械臂的结构设计，核心围绕小负载场景下的低成本抓取搬运需求展开，没有采用传统工业机械臂常用的关节伺服电机加谐波减速器的构型，而是通过不同长度的冲孔连杆拼接组成臂身主体，所有铰接点均采用标准销轴配合耐磨衬套的连接形式，加工时仅需对连杆板材做激光切割下料、钻孔、表面发黑处理即可，不需要复杂的铸造成型或者五轴加工工序，整套臂架的零件加工门槛极低，普通钣金加工车间即可完成全部结构件的制作，适合教学演示、小型自动化工作站、轻工产线上下料这类对成本敏感、负载要求不高的应用场景。

从驱动逻辑来看，整套臂体的俯仰、伸缩动作全部集成在臂身内部的线性电机上，没有在各个关节处分散布置驱动单元，这种设计的优势十分明显：首先是大幅降低了臂体自身的重量，所有较重的驱动部件都可以布置在靠近安装基座的位置，臂架末端仅保留夹爪的执行部件，有效降低了运动过程中的转动惯量，提升了动作响应速度；其次是传动链路完全通过连杆的铰接传动实现，没有额外的同步带、齿轮链条等易损传动件，日常维护仅需要定期检查铰接点的衬套磨损情况即可，不需要对传动部件做频繁的张紧、润滑调整，在粉尘较多的轻工车间、教学实训场景下使用时，故障率远低于分散驱动的多关节臂结构。

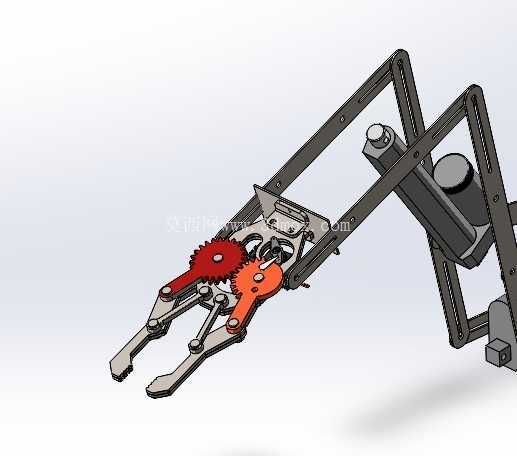

末端执行器采用的是齿轮啮合式的两指夹爪结构，夹爪的开合通过夹爪根部的小齿轮与两个指节上的齿条段啮合实现，两个指节的开合角度完全同步，夹持不同形状的工件时可以自动对中，不需要额外增加同步机构；夹爪的指面做了阶梯式的防滑齿结构，夹持方形工件、圆柱形工件时都能有足够的接触摩擦力，不会出现工件滑脱的问题，夹爪的开合驱动同样集成在腕部位置，不需要将驱动电机布置在指节内部，进一步压缩了末端执行器的整体体积，在狭窄空间内做取放动作时不会和周边设备产生干涉。

安装边界方面，这套机械臂的基座部分预留了标准的安装孔位，可以直接固定在铝型材工作台、设备机架的顶面或者移动式小车上，基座的安装面做了沉孔设计，固定螺栓的头部不会突出安装面，不会影响臂体在基座位置的回转动作；臂体完全伸展时的水平作业半径可以覆盖基座前方半米左右的范围，完全收缩时整体长度仅为伸展状态的三分之一，收纳后不会占用过多的工作台空间，适合在桌面级的小型工作站内布置。臂身上的连杆全部做了等距的长条调节孔，在实际调试过程中，可以根据作业范围的需求调整各个连杆铰接点的固定位置，小幅调整臂体的伸展行程和末端抬升高度，不需要重新加工结构件即可适配不同的工位布局，调试灵活性远高于固定孔位的连杆结构。

从实际使用的角度来看，这种结构的机械臂不需要复杂的运动学算法支撑，因为线性电机的伸缩行程和臂体末端的位置是近似线性对应的，控制逻辑十分简单，仅需要给线性电机配置对应的行程开关、位置传感器即可完成点位控制，不需要高性能的运动控制器，对于刚接触自动化设备集成的从业者、教学场景下的实训项目来说，可以快速完成整套设备的组装和调试，不需要花费大量时间做运动学参数标定。臂体的所有结构件都采用标准化的板材加工，备件替换十分方便，某一根连杆出现变形或者损坏时，仅需要按照原有的孔位切割替换件即可，不需要采购定制的专用铸件或者加工件，后期的维护成本极低。在3C电子行业的小零件上下料、实验室的样品转运、教学场景下的机械原理演示这类场景中，这种结构的机械臂相比传统工业机械臂有着极高的性价比，既可以满足基础的抓取搬运需求，又不会产生过高的设备采购和维护成本。
