在自动化生产线的气动控制回路里,这类1/4英寸通径的5/2通单电控电磁阀是最常见的气路换向执行元件,不管是轻工包装线的气缸动作控制、工装夹具的夹紧松开切换,还是小型专机的气动执行机构逻辑控制,都能看到这类阀的身影。不同于大口径气阀用于大流量气源输送的定位,这个规格的阀主要针对缸径20到50毫米范围的标准气缸做换向控制,匹配的气源压力覆盖常规工厂气动系统的0.15到0.8MPa工作区间,足够应对绝大多数车间气动系统的压力工况。
从结构设计逻辑来看,单电控的结构相比双电控阀少了一侧的电磁驱动线圈,依靠阀体内置的复位弹簧实现失电状态下的阀芯自动回位,这种设计的好处是控制逻辑更简单,只需要单路电控信号就能完成两个工位的气路切换,不需要保持通电信号,在失电时能自动回到初始安全工位,避免气动执行机构误动作,非常适合安全等级要求较高的工装夹紧、工件顶出这类单动作触发的工况。设计建模时首先要确认的是安装边界,这类阀的标准安装孔位遵循常规板式安装的尺寸规范,底面两个安装孔的中心距、安装面的平面度公差都要符合气动元件的通用安装标准,避免现场安装时出现孔位错位、密封面漏气的问题。

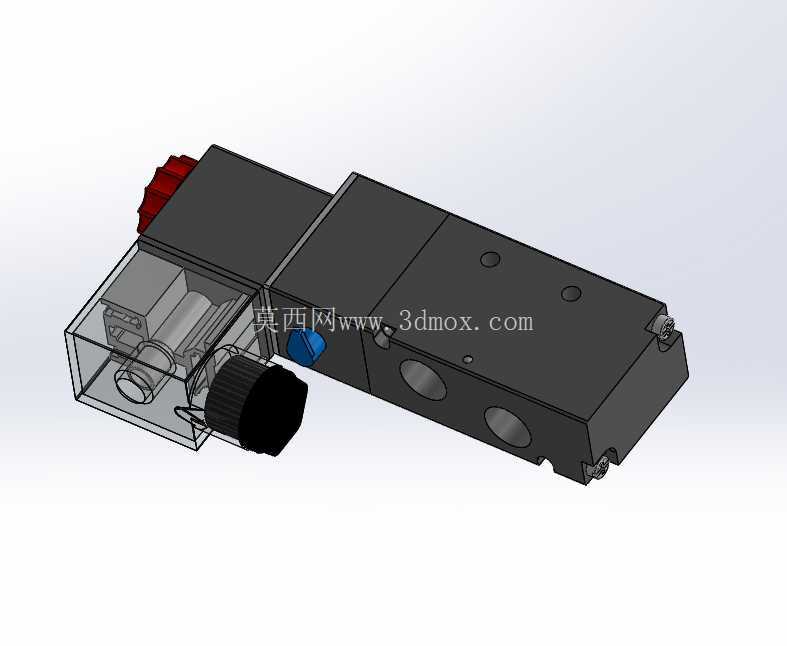

气路接口采用1/4英寸的标准管螺纹,建模时要注意螺纹的有效旋合长度,保证现场接气管接头时能有足够的啮合深度,不会因为螺纹旋合不足出现气源泄漏。阀体的外形设计做了圆弧过渡处理,没有尖锐的棱角,既可以避免安装维护时划伤操作人员,也能减少车间粉尘、切削液在阀体表面的积存,适合机加工车间、装配车间这类有少量粉尘和切削液飞溅的工况。线圈部分的接线端做了凸起的防护结构,建模时预留了标准接线端子的安装空间,方便现场接线时快速拆装,不需要额外调整阀体位置。
阀芯的滑动配合间隙是建模时需要重点控制的参数,间隙过大会导致阀体内腔窜气,不同工作气路之间出现压力串扰,直接影响气缸的动作推力和响应速度;间隙过小则会增大阀芯滑动的摩擦阻力,容易出现阀芯卡滞、换向不到位的故障。阀体内的密封槽尺寸严格匹配标准O型圈的线径和压缩量,保证阀芯往复换向时密封件的压缩率保持在合理区间,既不会因为压缩量过大导致密封件过早磨损,也不会因为压缩量不足出现内泄漏。

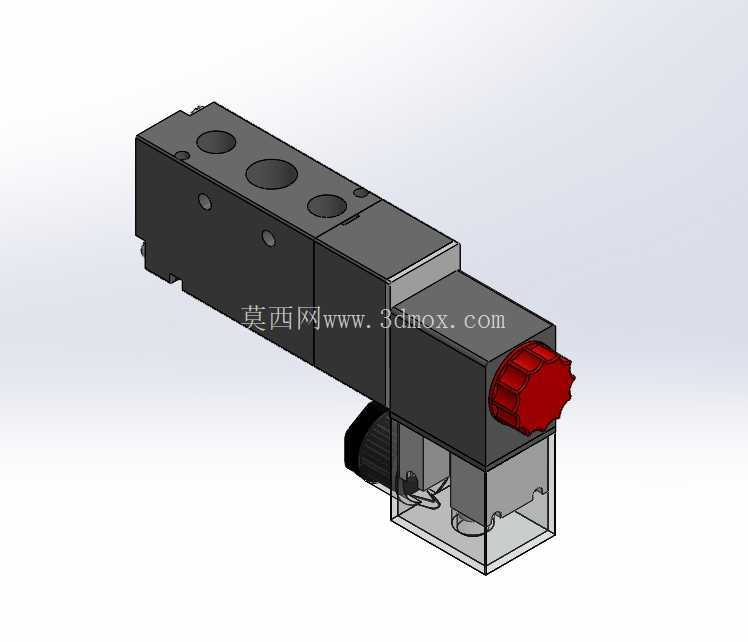

实际选型应用时,这个规格的阀通常会搭配汇流板成组安装,在多气缸控制的气动柜里可以集中布置,减少气源管路的接头数量,降低整个气路的泄漏点。建模时也考虑了成组安装的兼容性,阀体侧面的轮廓尺寸和同系列其他通径的阀保持一致,在汇流板上安装时不需要额外调整安装间距,方便工程人员做气路布局设计。手动应急按钮的位置设置在阀体线圈同侧的端面上,在设备调试、电控系统断电的情况下,可以通过手动按钮推动阀芯完成换向,方便调试人员单独测试气缸动作,不需要接通气源电控信号就能完成气路动作验证。
排气口的位置设计在阀体的两侧,建模时预留了消音器的安装螺纹,现场安装时可以直接拧上标准消音器,降低排气时的气流噪音,改善车间的作业环境。阀体的材质选用常规的压铸铝合金,建模时保证了阀体壁厚的均匀性,避免压铸成型时出现缩孔、砂眼等缺陷,同时控制整体重量,成组安装时不会给汇流板带来过大的负重。线圈部分的防护等级满足车间常规使用要求,表面的绝缘结构可以抵御日常的少量水汽、粉尘侵蚀,不需要额外做防护罩就能在普通车间环境下长期稳定工作。
在做三维装配设计时,这类阀的安装空间预留要考虑接线和气管插拔的操作空间,阀体上方要留出至少30毫米的空间用于接线和线圈更换,侧面的气路接口位置要留出足够的气管弯曲半径,避免气管弯折导致气路通流面积减小,影响气缸的动作速度。很多新手设计人员在做气动布局时容易忽略这个细节,把阀紧贴着电柜侧板安装,导致后期接气管时接头拧不到位,或者气管弯折堵死,调试时反复排查找不到气缸动作无力的原因。另外安装面的平面度也要在装配设计时提出要求,如果安装面存在明显的凹凸变形,会导致阀体安装后出现应力变形,阀芯在阀体内滑动受阻,出现换向卡顿的问题。
