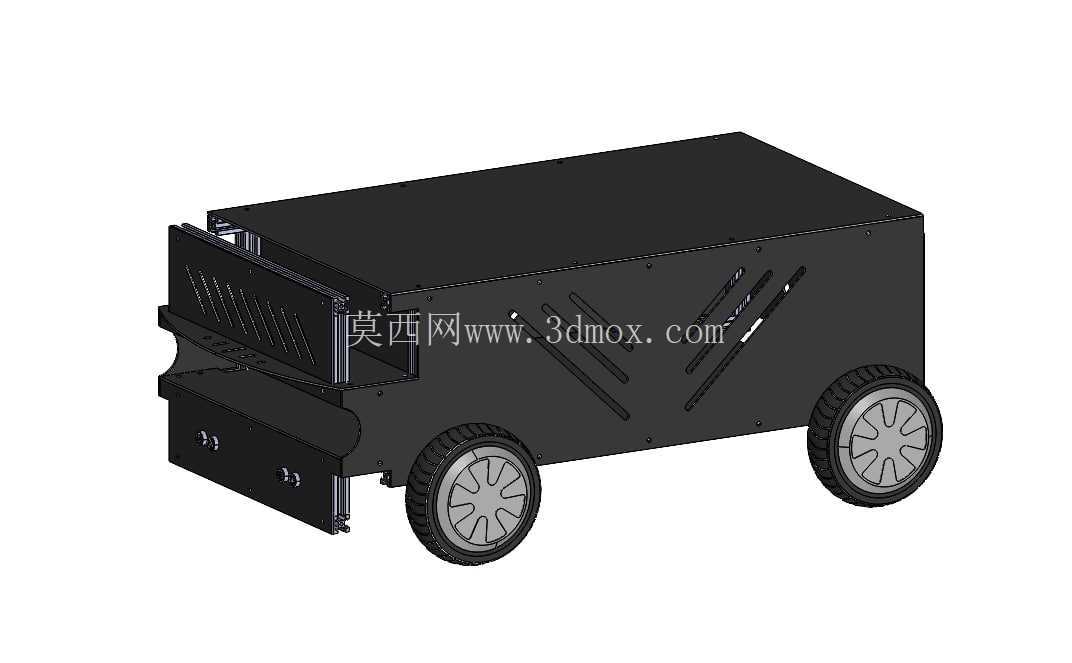

带铝型材框架轮式移动机器人底盘结构

这款轮式移动机器人底盘，核心采用工业铝型材搭建主体承载框架，搭配两组驱动轮与配套支撑结构，可作为室内巡检、物料转运、教学实训等场景的移动承载基座使用。从实际应用场景来看，这类底盘常部署在厂区车间内完成工位间轻型物料的点对点转运，也可搭载传感器模块完成厂区设备巡检、环境数据采集任务，在高校机器人实训课程中，也可作为二次开发的基础平台，供学生拓展导航、避障、机械臂协同等功能模块。

从功能特性上看，铝型材框架的选用大幅降低了整体结构的改装难度，型材表面的T型槽可直接加装各类安装板、传感器支架、上层载物平台，无需在主体结构上额外打孔焊接，调整安装位置时仅需松开T型螺栓即可完成移位，适配不同任务的搭载需求。轮组采用橡胶胎面搭配塑料轮毂的结构，橡胶胎面可在环氧地坪、瓷砖、水泥地面等常见室内地面提供足够摩擦力，同时缓冲地面微小凸起带来的振动，保证上层搭载的精密传感器、电子元件不会受振动影响出现数据漂移或连接松动。底盘前部预留了拓展安装位，可加装防撞条、激光雷达支架、机械臂快换接口等部件，前部下方的抽屉式结构可内置电池、电机驱动器、控制主板等电气元件，将电气部分与上层搭载空间做物理分隔，避免线路杂乱干扰上层设备安装，同时也能对电气元件起到一定的防护作用，避免地面溅水、灰尘直接接触电路板。

设计思路上，整体结构优先考虑模块化与易维护性，主体框架采用标准40系列铝型材拼接，所有连接部位均采用标准角件与螺栓紧固，无需定制异型连接件，当某根型材出现变形损坏时，可直接切割对应长度的标准型材替换，无需开模定制配件，大幅降低后期维护成本。轮组的安装座采用独立固定结构，驱动轮的电机安装位预留了不同规格电机的安装孔位，可根据负载需求更换不同功率的驱动电机，无需重新加工轮组安装板。电气舱的抽屉式结构采用滑轨导向，抽出后即可直接接触到所有电气元件的接线端子，排查线路故障、更换电池或驱动器时无需拆解整个上层框架，大幅缩减维护操作的时间。

从安装边界与尺寸适配角度来看，整体底盘的宽度控制在常规室内通道的通行宽度范围内，可顺利通过800mm宽度的标准室内门与车间通道，长度方向预留了足够的上层搭载空间，可承载最大50kg的上层设备重量，轮距设置经过优化，在原地转向时不会出现轮组干涉，同时保证转向过程中底盘的稳定性，避免重心过高出现侧翻。底盘底部距离地面的高度设置为30mm，可顺利通过室内地面常见的10mm以内的线缆槽、地面接缝等凸起障碍，不会出现底盘剐蹭地面的情况。轮组的安装位置经过重心配平计算，当上层搭载设备的重心位于底盘中心区域300mm范围内时，静止与行驶过程中都不会出现翘头、侧倾的问题，保证运行稳定性。

在实际结构装配过程中，铝型材框架的拼接公差可控制在0.5mm以内，保证轮组安装面的平面度，避免四个轮组出现受力不均导致的行驶跑偏、轮胎异常磨损问题。所有外露的型材端面均加装了端盖，避免型材切割面的锋利边角划伤操作人员，同时也能防止灰尘、杂物进入型材槽内。电气舱内部预留了走线槽位置，所有动力线与信号线可分开布设，减少电机运行时的电磁干扰对控制信号的影响，保证导航、通信模块的信号稳定。
