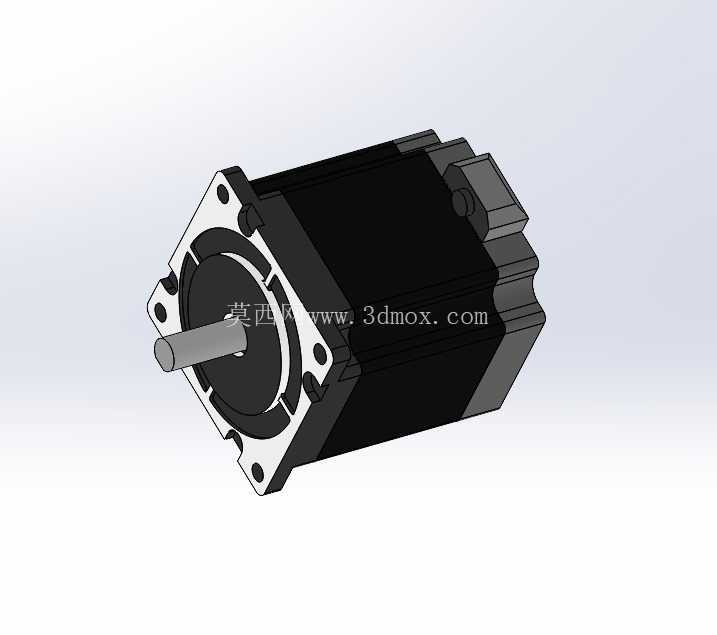

NEMA23步进电机精密结构三维数模

在中小型自动化设备的动力选型环节里，57机座号也就是NEMA23规格的步进电机，几乎是桌面级数控装备、小型输送工位、3D打印运动轴、点胶机、桌面雕刻机、小型机械手关节、非标工装进给机构里最常被用到的动力元件。这套三维数模完整还原了该款混合式步进电机的全部外部结构与安装接口，做结构布局时不用再反复对着二维样本手册核对孔位、轴伸长度和接线盒空间，直接把数模导入装配体就能完成干涉检查与安装空间预留。

从实际装机的边界条件来看，这类电机前端采用标准方形法兰安装面，法兰四角预留通孔用于从前端穿入螺钉锁附到设备安装立板上，输出轴为单伸式圆柱光轴，轴端加工有扁位，搭配联轴器或者同步带轮时可以通过紧定螺钉顶在扁位上，避免长期正反转启停出现轮件打滑松脱。数模里把前端盖的轴承室凸台、安装面的沉台台阶、轴伸的伸出长度、轴径公差对应的名义尺寸都做了1:1还原，后端的出线盒塑壳结构、接线插头的避让空间也完整呈现，很多新手工程师做布局时容易只算电机主体的长宽，忽略后端接线插头弯折走线需要预留的几十毫米空间，最后装机时线缆被后侧挡板顶住、插头无法完全插紧，用这套数模做装配时就能提前把后侧维护插拔空间、线缆弯曲半径预留出来，避免后期返工改板。

设计思路上，这款电机的本体采用方形叠片定子外壳，外壳周向的散热筋结构在数模里也做了写实还原，步进电机低速运行时的温升主要依靠定子外壳向周边空气对流散出，安装时如果把电机四个侧面完全贴死在钣金围板里，会大幅降低散热效率，长时间运行容易出现扭矩下降、丢步的问题，数模里外壳和周边结构件的间隙可以直接在软件里测量，保证周向预留出足够的通风间隙。前端法兰的止口台阶也做了精确建模，设备安装板上可以对应加工出定位止口，装配时不用反复打表找正电机轴和丝杠、传动轴的同轴度，止口配合就能保证电机输出轴和从动部件的同轴度控制在允许范围内，大幅降低装配调校的工时。

在应用场景层面，NEMA23步进电机的保持扭矩通常覆盖1.2N·m到3N·m区间，既可以搭配滚珠丝杠驱动直线滑台完成中低速的点位进给，也可以搭配同步带轮做长行程的皮带传动，在小型数控铣床的XYZ轴、自动锁螺丝机的进给轴、标签剥离机构的牵引辊、小型回转工作台的分度驱动里都能适配。数模里电机的总长对应标准机身长度规格，结构工程师做选型时可以直接对比不同扭矩段电机的机身长度差异，在设备的轴向安装空间受限的场景下，提前判断选用长机身高扭矩型号还是短机身中扭矩型号，不用等出完工程图才发现电机尾部和设备内部其他部件发生干涉。

建模细节上，前端盖上的四颗安装沉孔、端盖和定子外壳的配合分型线、后端盖的塑封轮廓、出线侧的连接器外形都和实物样本完全对齐，输出轴的轴端倒角、扁位的铣削平面位置也做了还原，在做配套联轴器、电机安装座、同步带轮张紧结构的设计时，可以直接在数模上提取配合尺寸，完成安装座的孔位匹配、轴上零件的轴向定位设计。针对需要加装减速箱的场景，也可以直接在该电机数模的前端法兰面匹配行星减速器的对接接口，核对两者连接时的总长叠加尺寸，确认整套动力组件装入设备仓后没有空间冲突。

日常做非标设备设计时，步进电机作为最通用的动力执行元件，其安装接口的标准化程度很高，但不同厂商的出线方向、后端编码器加装后的外伸长度往往存在细微差异，这套数模把常规无反馈型NEMA23步进电机的所有外部轮廓细节完整呈现，既可以用于方案阶段的整机布局演示，也可以作为工程图导出安装孔位、外形尺寸的参考依据，帮助结构设计人员在选型初期就把所有安装边界、维护空间、传动配合的问题提前排查清楚，减少样机试制阶段的装配干涉问题。
