伺服驱动齿轮连杆式拾取放置夹持机构

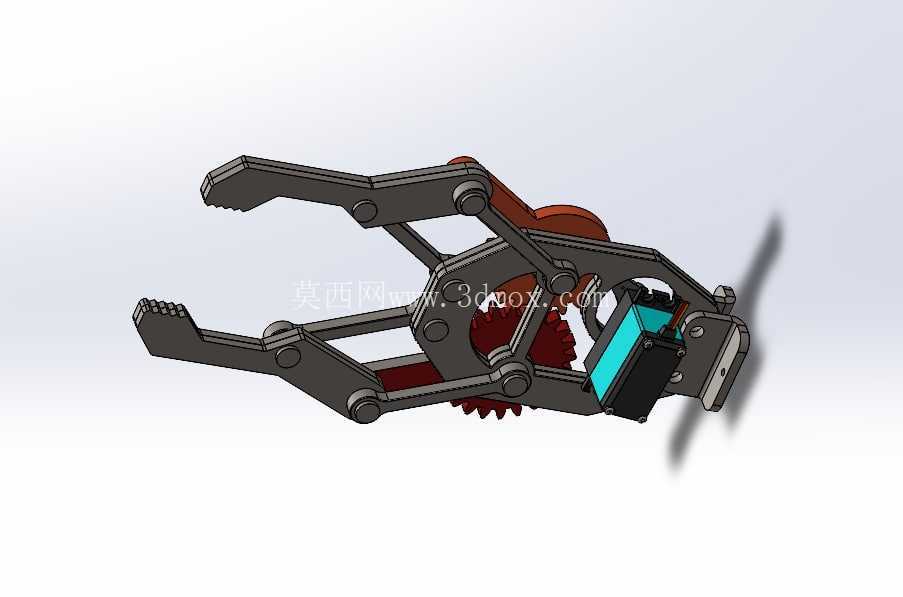

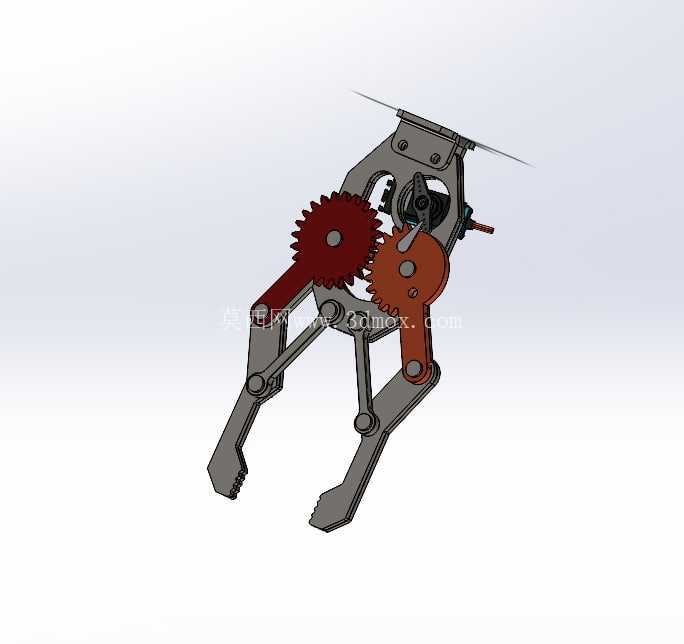

　　这套夹持机构主要面向自动化产线的小件拾取、转位移栽作业场景，常见于3C电子小件装配、小五金件分拣、轻量工件工序间转运环节，作为自动化执行末端替代人工完成重复性取放动作，适配水平移栽、垂直上下料等多种工位布局。从结构逻辑来看，整套机构采用双齿轮啮合作为动力传递核心，输入端直接对接伺服电机输出轴，主动齿轮带动从动齿轮做定轴反向转动，两个齿轮的偏心位置分别铰接驱动连杆，连杆另一端连接夹爪臂的中段铰接点，夹爪臂上端通过铰接座固定在顶部安装基板上，形成对称的双摇杆连杆传动结构，当伺服电机输出设定角度的转动时，两个齿轮同步反向偏转，带动连杆推拉夹爪臂绕上端铰接点转动，实现两个夹爪的同步开合动作，齿轮啮合的传动形式能保证两侧夹爪动作完全同步，不会出现单侧夹爪动作滞后导致的工件偏斜、夹持错位问题。

　　夹爪的指端做了锯齿形防滑齿面设计，针对表面光滑的金属冲压件、塑料壳体类工件，能在不额外增加夹持力的前提下提升接触摩擦力，避免工件移位脱落，夹爪指段采用可拆分的螺栓固定结构，磨损后可单独更换指段，无需更换整套夹爪臂，降低后期维护成本。设计阶段优先考虑了安装边界的适配性，顶部安装基板预留了标准的螺栓安装孔位，孔位间距匹配常规的线性滑台、SCARA机器人末端安装法兰尺寸，可直接固定在现有移栽设备的输出端，无需额外加工转接板；整套机构的横向最大开合宽度覆盖常规小件的尺寸范围，夹爪闭合状态下的纵向总高度控制在紧凑区间，不会在伸入料盘、工装夹具取件时和周边结构产生干涉，适配狭窄空间内的取放作业。

　　传动链路的铰接位置均预留了衬套安装位，实际加工装配时可镶嵌铜基石墨自润滑衬套，减少连杆铰接处的转动磨损，长时间高频运行下也不会出现铰接间隙过大导致的夹持精度下降问题；伺服电机的安装座采用一体化铣削成型，和顶部基板的连接面做了定位止口设计，保证电机输出轴和主动齿轮的同轴度，避免齿轮啮合时出现偏载、卡滞的异常情况。从受力角度分析，齿轮传动的动力传递效率高于纯连杆或者凸轮结构，相同输出扭矩的伺服电机可以提供更大的夹持力，针对重量稍大的金属小零件也能稳定夹持，同时齿轮啮合的回程间隙可以通过调整中心距做微量补偿，长期运行后出现间隙超差时无需更换整套传动件，仅需微调齿轮安装位置即可恢复夹持精度。

　　夹爪的开合行程可以通过伺服电机的转动角度做精准控制，针对不同尺寸的工件，仅需在控制程序中调整电机的转动角度参数，无需更换夹爪或者调整机械限位，适配多品种小批量的柔性生产需求，比如在分拣工位处理不同尺寸的小零件时，可配合视觉检测系统反馈的工件尺寸参数，实时调整夹爪开合度，避免夹持力过大夹伤薄壁塑料件，或者开合度不足无法抓取工件的问题。整套机构的所有运动部件均做了轻量化的结构优化，齿轮、夹爪臂、连杆在保证结构强度的前提下做了镂空减重处理，降低整体运动惯量，配合伺服电机的加减速控制，可实现每分钟上百次的高频取放动作，满足高速产线的节拍要求。
