M2规格黄铜热熔滚花嵌件结构设计

　　日常做消费电子壳体、3D打印功能件的结构设计时，热熔嵌件是解决塑料壳体螺纹连接强度不足的核心零件，这款M2规格的热熔嵌件，是针对小尺寸薄壁塑料件的螺纹连接需求设计的，外径3mm、轴向长度3mm的尺寸边界，刚好适配壁厚2.5mm以上的热塑性塑料壳体安装场景，不会出现嵌件外露或者预埋深度不足导致的拉脱问题。做这类小规格嵌件的选型时，首先要匹配安装孔的设计参数，常规ABS、PC材质的壳体，对应安装孔的预铸直径要控制在2.4-2.5mm之间，热熔压入时的温度设置在220-240℃区间，压入速度控制在5mm/s以内，避免塑料局部过热碳化导致嵌件握持力下降。

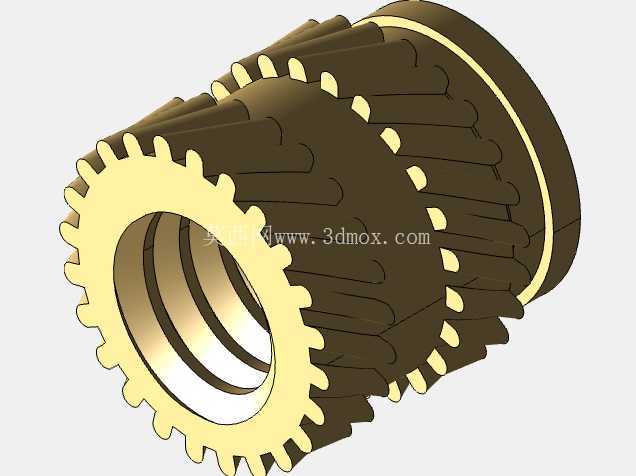

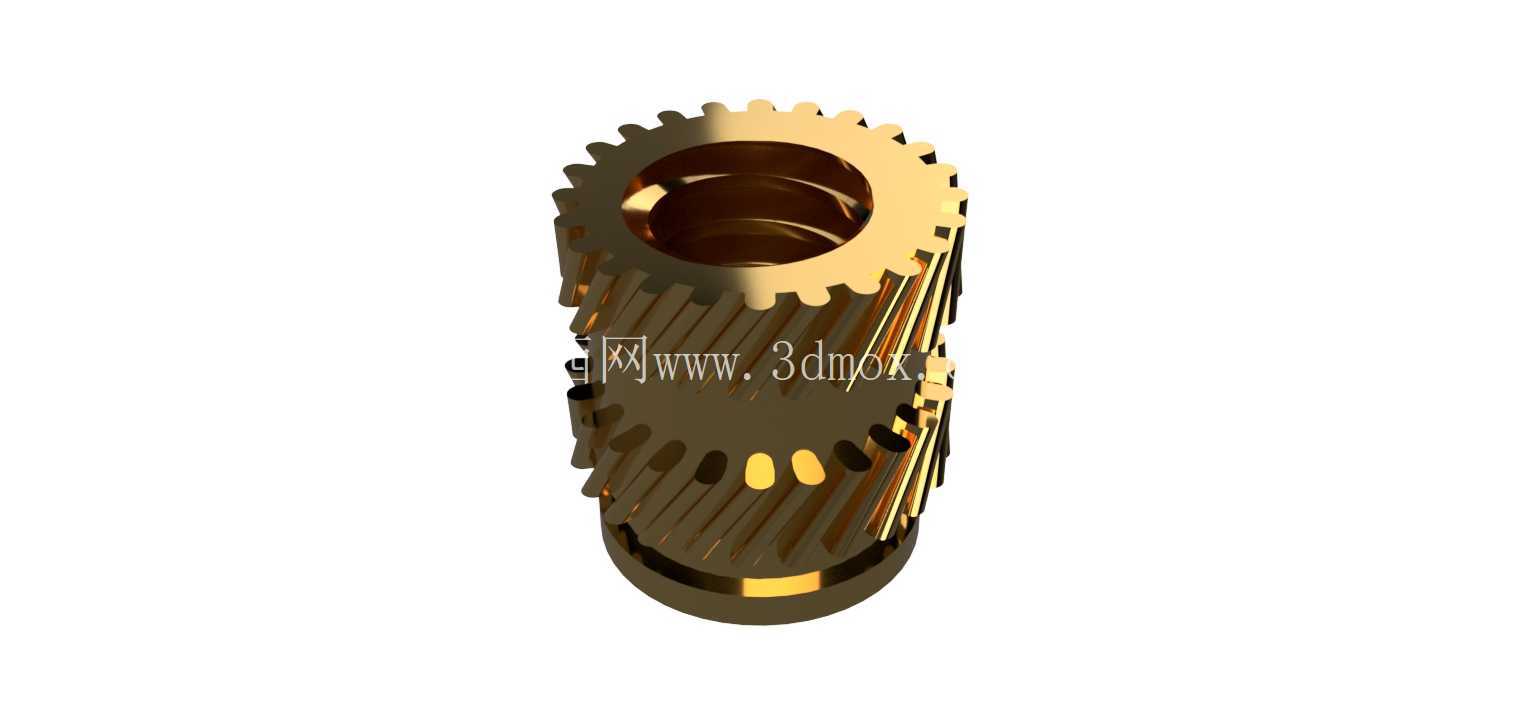

　　这款嵌件的外表面采用了斜纹滚花加端面定位台阶的结构，和普通直纹滚花嵌件相比，斜向滚花的齿形在热熔压入过程中，会带动熔融的塑料材料填充到滚花的齿槽内部，冷却后形成多方向的机械咬合，不仅能承受更大的轴向拉脱力，还能抵抗螺纹拧紧时产生的周向扭矩，不会出现拧紧螺丝时嵌件跟转的问题。很多新手结构设计师在选小规格热熔嵌件时，容易忽略嵌件的内螺纹有效啮合长度，这款3mm长度的嵌件，内螺纹的有效啮合长度可以达到2.5mm以上，完全满足M2螺丝的最小啮合长度要求，按照常规的螺纹连接强度计算，M2黄铜螺纹配合PC材质壳体的嵌件握持力，轴向拉脱力可以达到300N以上，能够满足消费电子类产品外壳组装、小型结构件连接的强度需求，不会出现正常装配下螺纹滑牙、嵌件脱出的问题。在三维建模阶段，这类嵌件的建模需要重点关注几个细节：首先是外滚花的齿形参数，齿顶到齿根的高度控制在0.15-0.2mm之间，齿距0.3mm，齿形做0.05mm的圆角过渡，避免尖锐齿形在压入时切割塑料纤维导致连接强度下降；其次是嵌件两端的导入倒角，压入端做0.2mm的C角倒角，方便热熔时对准安装孔，另一端做0.1mm的小倒角，避免压入后端面出现毛刺影响装配平面度；内螺纹的入口处做0.3mm的沉头倒角，方便螺丝导入，不会出现螺丝拧入时顶坏螺纹入口的问题。

　　从实际应用场景来看，这款小尺寸嵌件除了用在常规的注塑壳体上，也非常适合FDM3D打印的功能件做螺纹预埋，3D打印件的层间结合强度低，直接攻丝的话反复拆装几次就会滑牙，预埋这款热熔嵌件后，螺纹连接的寿命可以提升数十倍，而且3mm的外径不会在打印件表面产生明显的缩痕，适合外观要求较高的打印结构件。做结构设计时还要注意安装边界的预留，嵌件压入后，塑料孔周边要预留至少0.8mm的壁厚，避免热熔时塑料膨胀导致周边结构开裂，对于靠近壳体边缘的安装位，嵌件中心到壳体边缘的距离要大于2mm，防止压入时边缘崩缺。

　　和铜柱、自攻螺丝的连接方案相比，热熔嵌件的连接方案占用空间更小，连接强度更稳定，反复拆装50次以上螺纹扭矩不会出现明显下降，适合需要经常拆装维护的小型设备结构，比如小型传感器外壳、手持数码产品壳体、3D打印机的小型结构件连接等场景。建模时还要注意嵌件的同轴度公差，外圆和内螺纹的同轴度要控制在0.05mm以内，压入后螺纹不会出现偏斜，保证螺丝装配后的垂直度，避免出现螺丝拧入后歪斜、装配应力过大的问题。另外，嵌件的端面设计有微小的防滑槽，在热熔压入时，压头可以通过防滑槽带动嵌件轻微转动，让周边的塑料熔融更均匀，冷却后嵌件的端面和壳体表面的平齐度可以控制在0.05mm以内，不会出现凸起或者凹陷影响外观。
