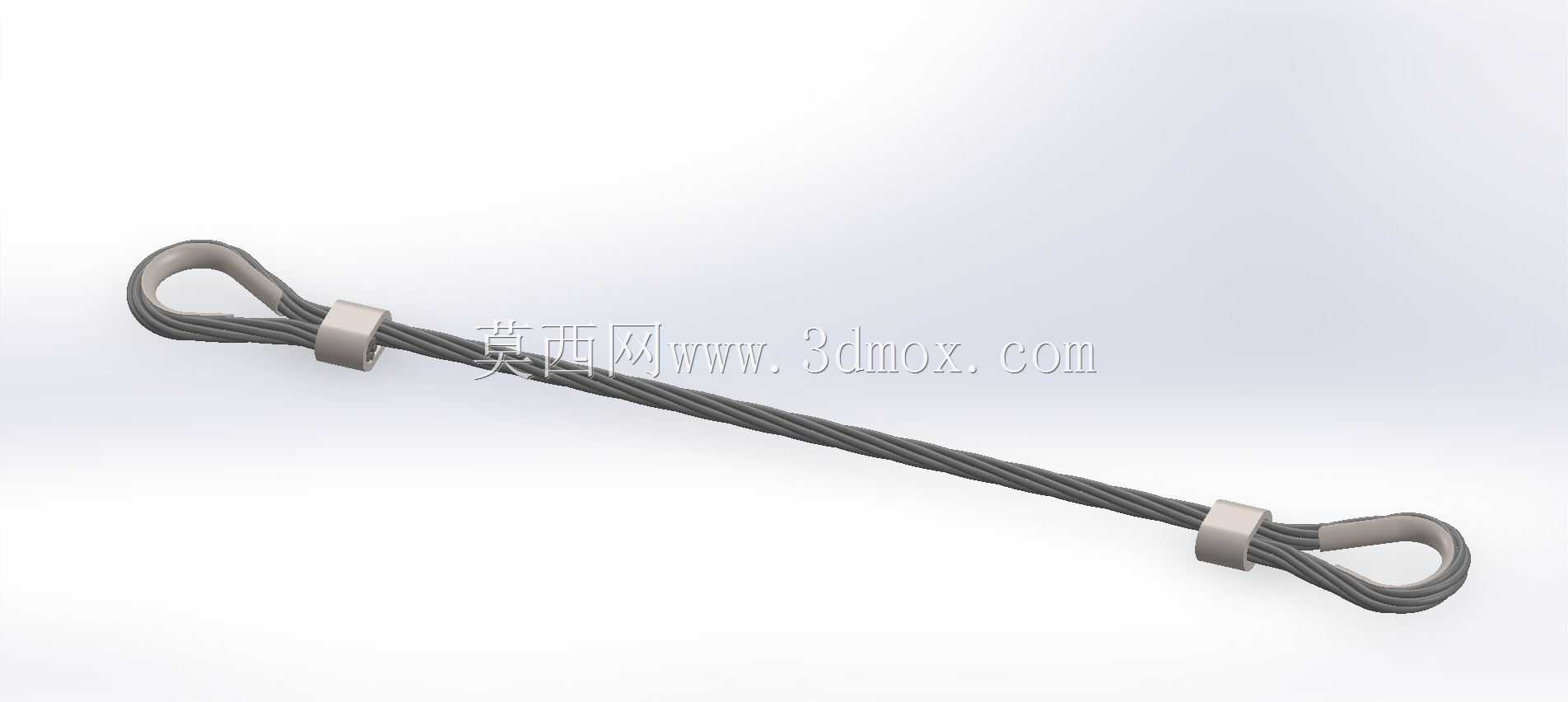

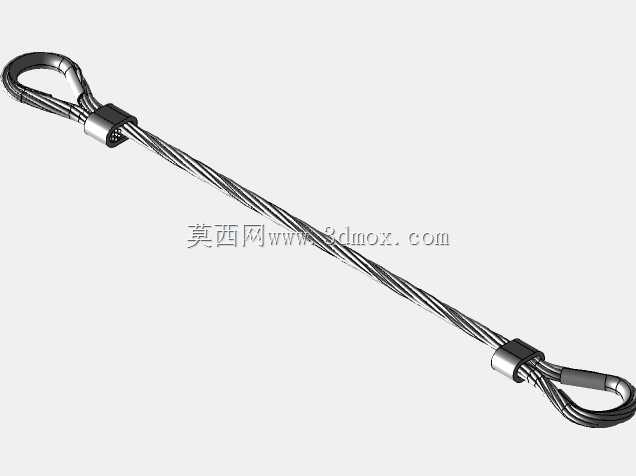

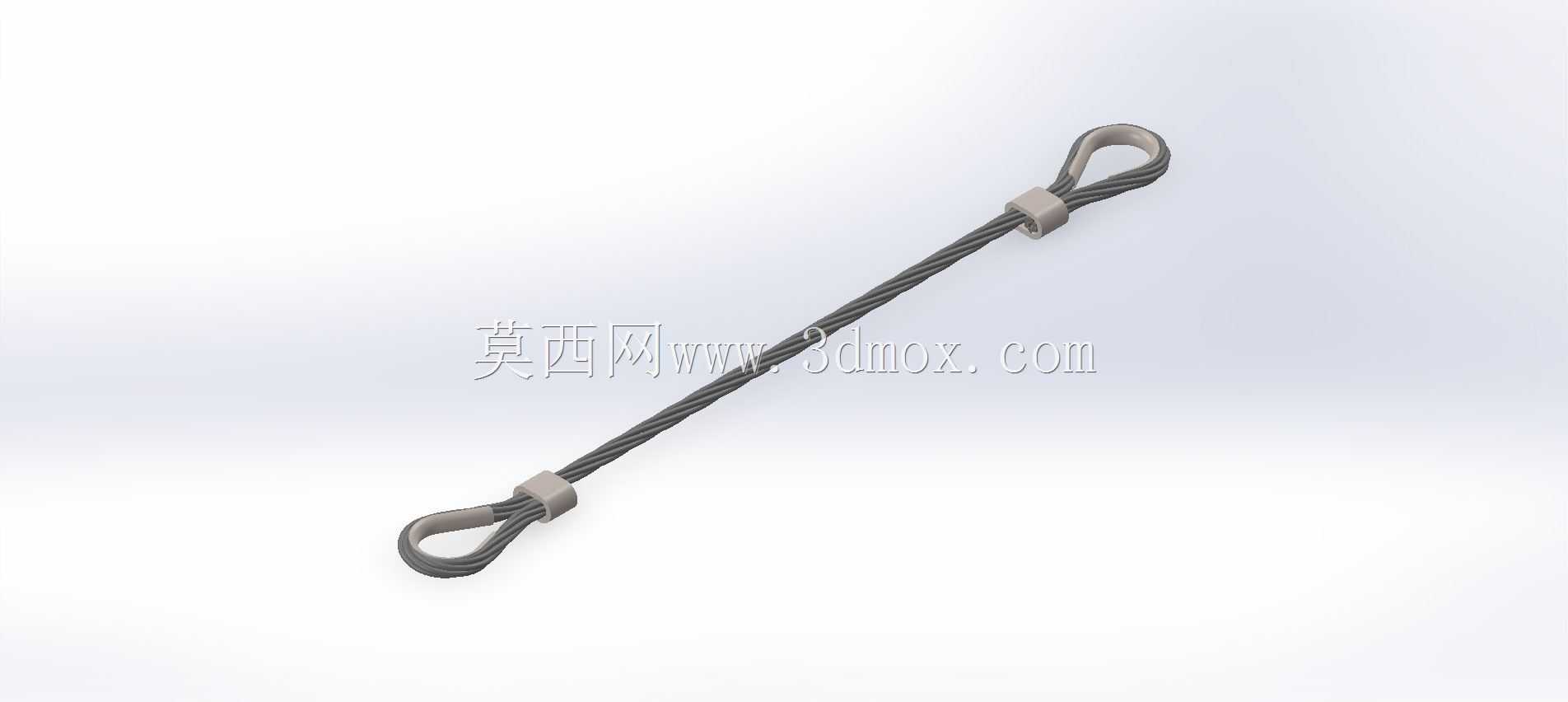

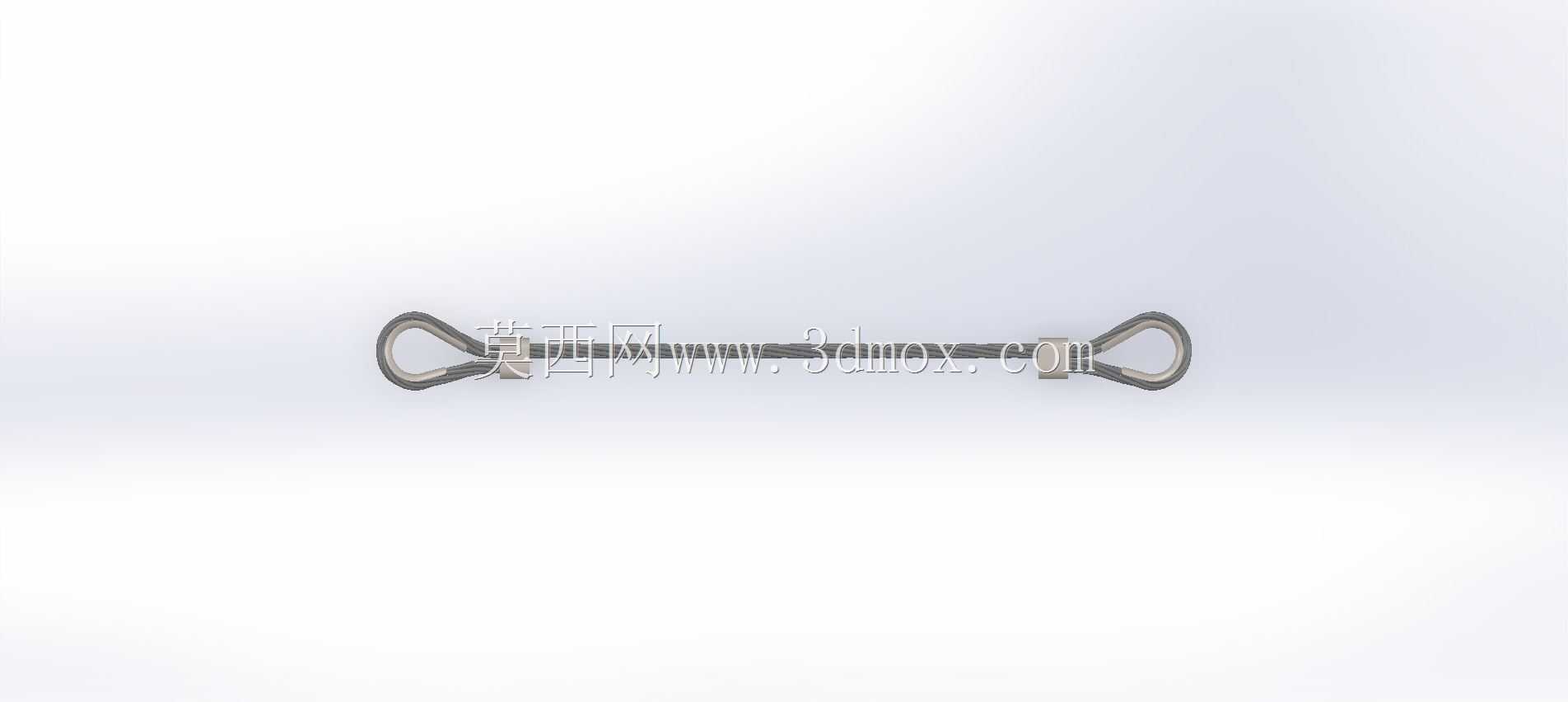

带压制套环双端吊耳不锈钢钢丝绳

　　两端的套环采用冷压工艺固定，压制位置的金属套将绳头与主绳牢牢压合为一体，压接后的位置外径均匀，没有偏斜、飞边，既保证了绳头不会散股，也让连接位置的破断拉力能达到钢丝绳本体额定拉力的九成以上，完全满足常规轻型吊装、张拉的强度要求。端头的环形结构内嵌了金属衬圈，能避免钢丝绳弯折位置出现锐角弯折，减少弯折处的应力集中，不管是搭配卸扣、吊环螺栓还是花篮螺丝使用，环形位置都能顺畅转动，不会因为连接副的挤压出现绳体局部压溃的问题。做三维建模的时候，首先要确认钢丝绳的公称直径，这个参数直接决定了绳体的最小弯曲半径，也决定了配套压套的尺寸、端头衬圈的规格，建模时不能随意缩放比例，否则后续选型时会出现安装不匹配的问题。这类带双端压制套环的不锈钢钢丝绳，在户外景观张拉、轻型起重吊装、设备安全限位、船舶系固、机电设备安装等场景里应用极广，很多结构工程师做方案时，都会优先选用这类预制好端头的成品索具，避免现场做绳头带来的强度不稳定问题。从实际使用角度看，钢丝绳本体采用多股钢丝捻制而成，捻向结构兼顾了柔性与抗拉强度，弯折时不会出现单丝突兀翘起的情况，能在长期受拉、小幅反复晃动的工况下保持结构稳定，不会因为频繁的应力弯折出现早期断丝问题。

　　绳体的建模不能简单用圆柱代替，要还原多股钢丝捻制的螺旋纹理，一方面是为了渲染时能体现金属钢丝绳的质感，更重要的是在做装配干涉检查时，能准确判断绳体在弯折状态下和周边构件的间隙，避免实际安装时出现绳体蹭到周边结构件、磨损绳体的问题。两端的压套位置要和绳头的收尾位置对齐，压套的长度、内径、外径都要符合对应直径钢丝绳的压接规范，不能随意设定尺寸，否则实际加工时会出现压套压不紧、或者压接过载损伤钢丝的问题。端头的吊环内径要匹配常用的连接配件尺寸，保证常规规格的卸扣、螺栓能顺利穿入，同时环的内圈圆弧要光滑，不能有尖锐棱角，避免使用过程中棱角切割绳体，降低索具使用寿命。

　　从安装边界来看，这类钢丝绳的有效长度是指两个端头吊环内侧的直线距离，建模时要把这个尺寸作为核心参数做参数化关联，方便后续不同长度需求时直接调整参数生成对应模型，不用重新绘制。安装时要注意两端连接副的受力方向要和钢丝绳轴线保持一致，避免出现侧向受载的情况，侧向受载不仅会大幅降低索具的额定载荷，还会让压套位置承受额外的弯折力，长期使用容易出现压套松动、绳头滑脱的风险。在做设备整体结构设计时，要给钢丝绳的活动留出足够的空间，因为钢丝绳受拉时会有小幅的弹性伸长，同时如果是用于晃动的限位场景，绳体会在一定角度范围内摆动，周边不能有尖锐的构件，防止摆动过程中刮伤绳体。和普通镀锌钢丝绳相比，不锈钢材质的绳体耐腐蚀性更好，在户外潮湿环境、有轻度腐蚀的工业场景、甚至是沿海户外场景下都能使用，不用频繁做防锈维护，适合用在维护不便的高空张拉结构、户外设备安全拉索位置。建模过程中还要注意还原绳体捻制的螺距参数，螺距和绳径的比例要符合实际钢丝绳的生产标准，螺距过大绳体容易松散，螺距过小则绳体柔性不足，弯折时容易出现应力集中，虽然三维模型不用完全还原每一根细钢丝，但整体的螺旋纹理比例要符合工程实际，不能做的过于失真，否则后续做有限元受力分析时，模型的结构特征和实际产品偏差过大，分析结果就没有参考价值。

　　另外两端压套的位置要做轻微的收腰处理，还原实际冷压工艺后的外形特征，压接后的压套中间位置会有轻微的内凹，这是压接模具挤压后的正常形态，建模时还原这个细节，能让模型更贴近真实产品的外观，也能在做装配检查时准确判断压套位置和周边构件的间隙，避免因为压套外形建模不准导致实际安装时出现干涉。这类索具在实际选型时，除了额定破断拉力，还要重点关注端头的连接尺寸，很多新手工程师建模时只关注绳体长度，忽略了端头吊环的厚度、外径尺寸，导致实际安装时吊环没法卡入对应的安装槽，或者穿入螺栓后间隙不足，这些细节在三维建模阶段就要准确还原，把每个安装相关的尺寸都和实际产品样本对齐，保证模型导出的工程图能直接用于采购和安装指导。
