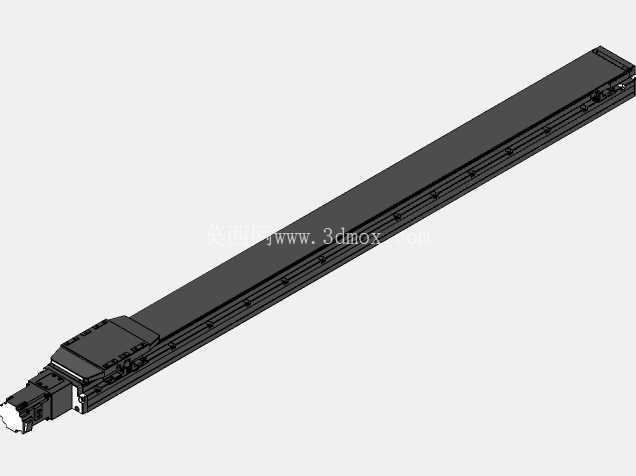

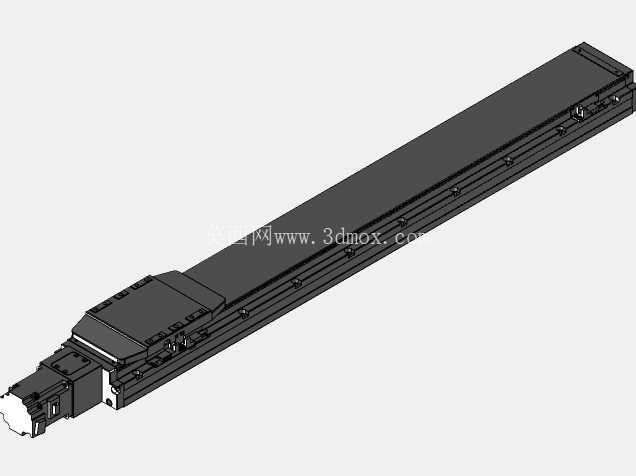

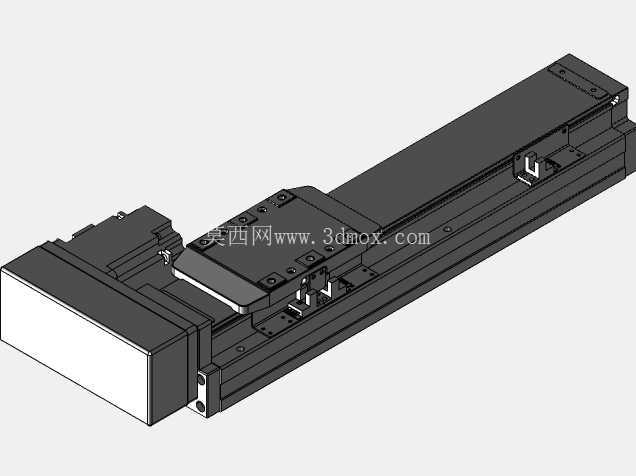

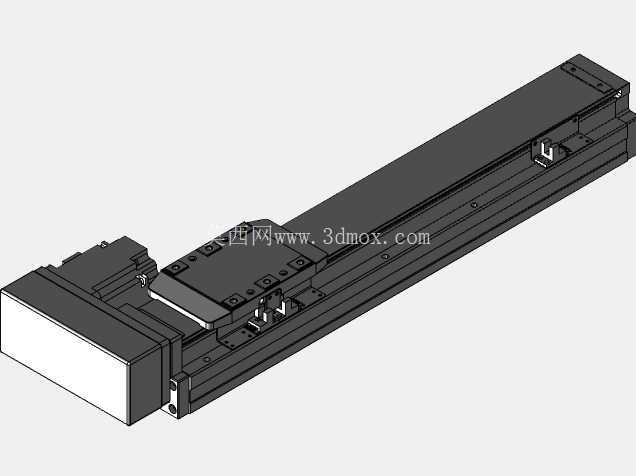

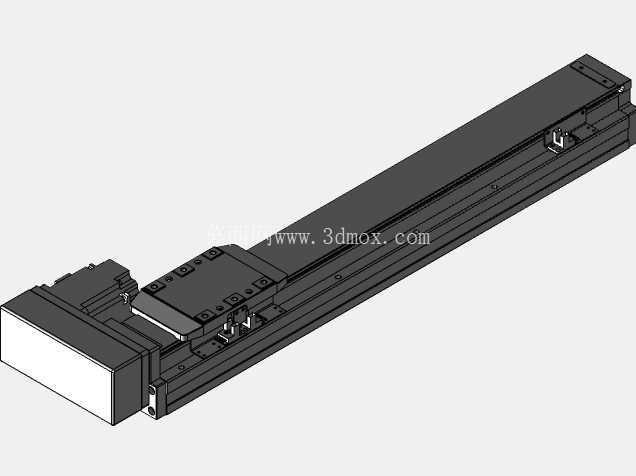

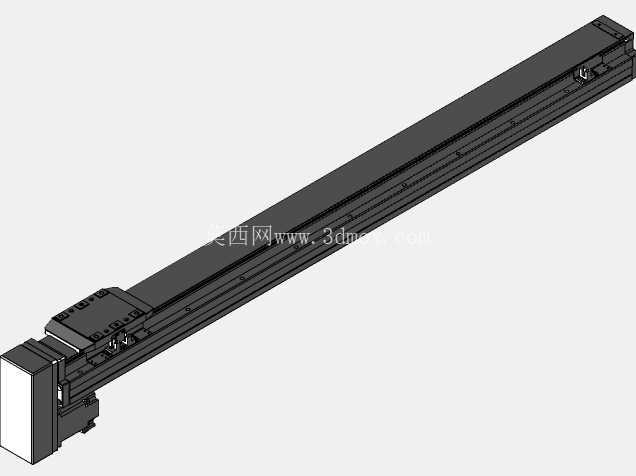

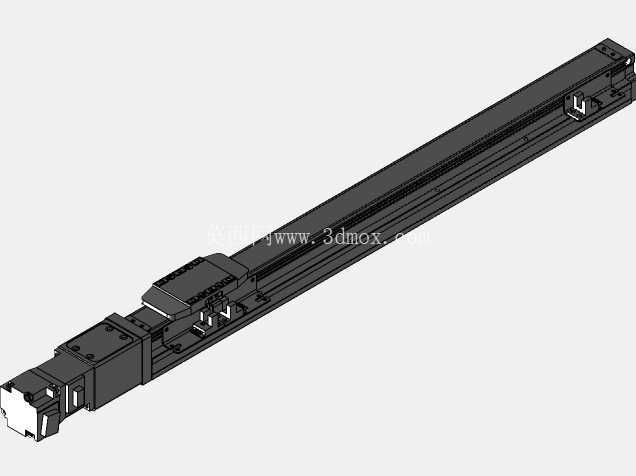

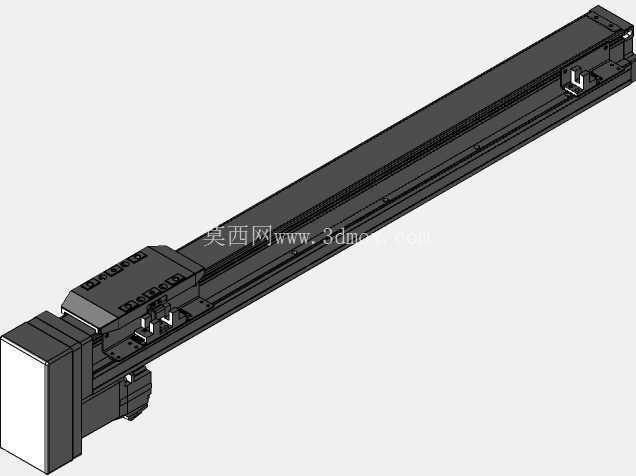

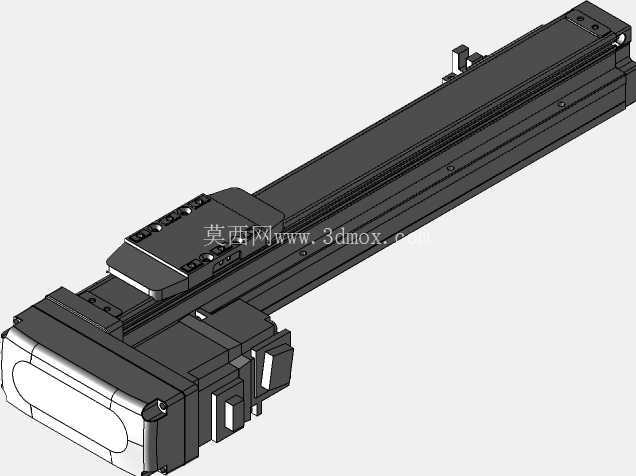

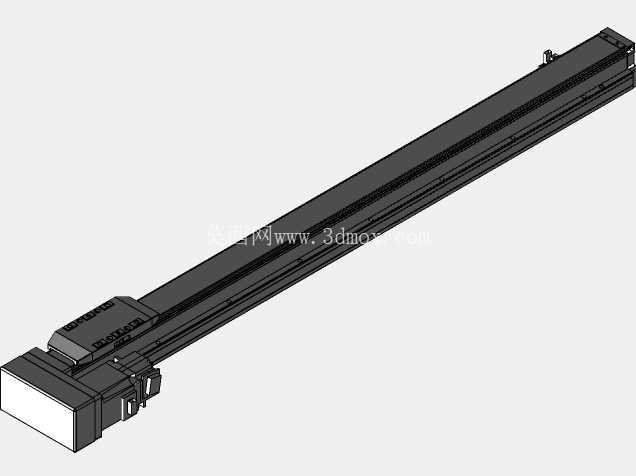

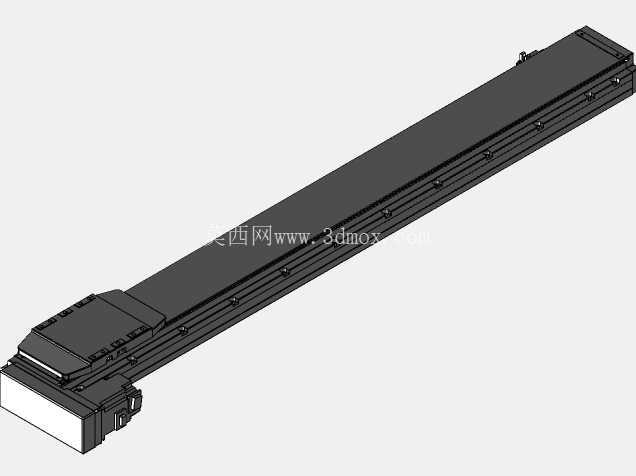

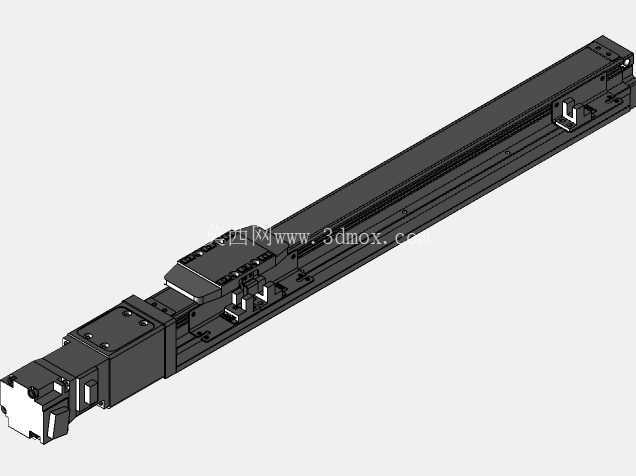

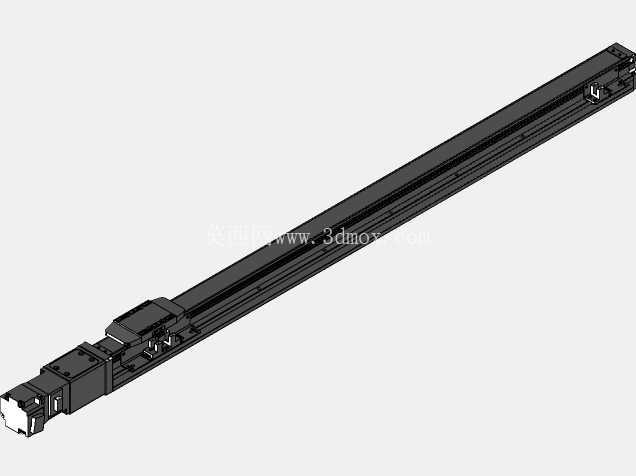

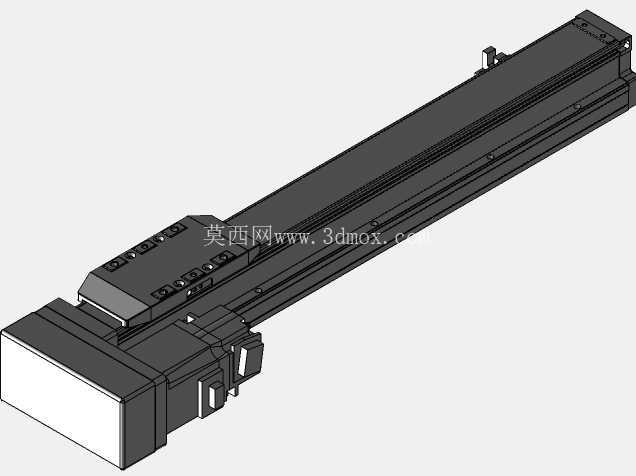

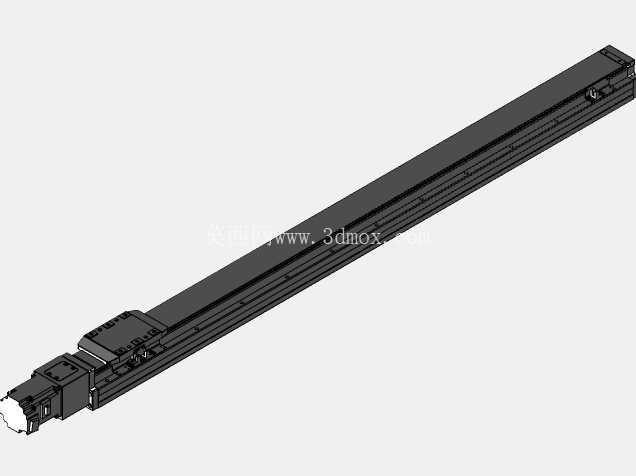

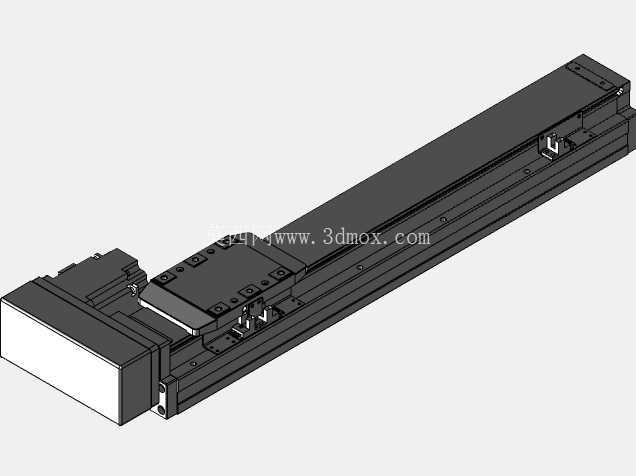

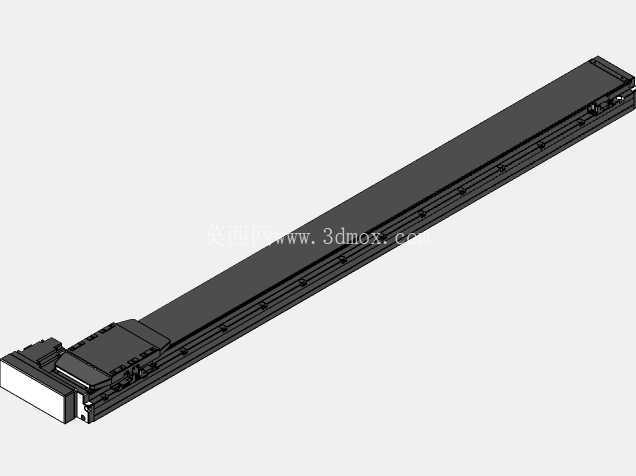

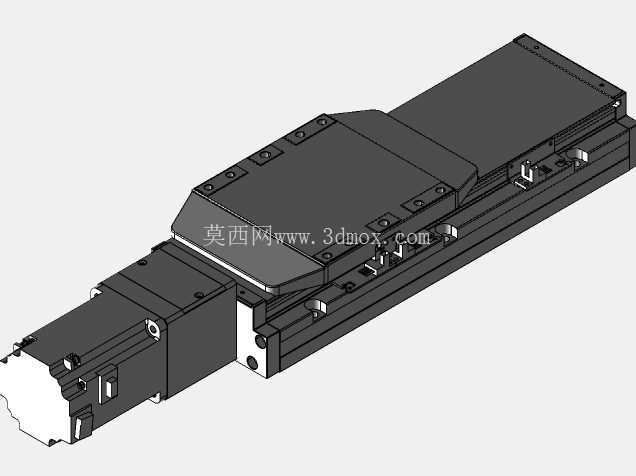

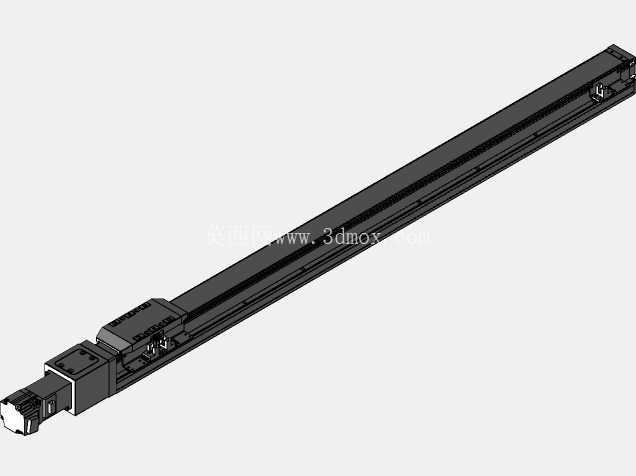

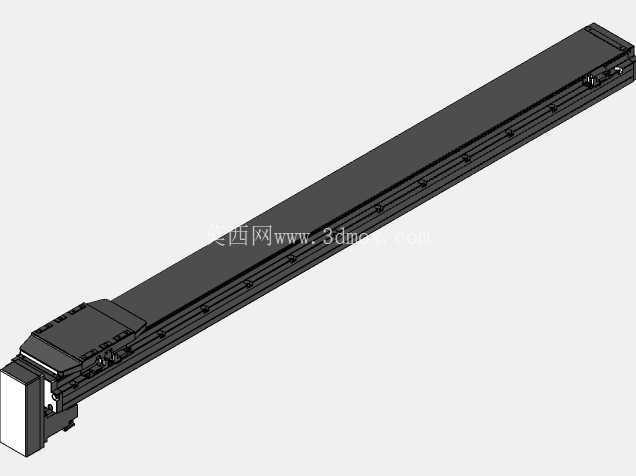

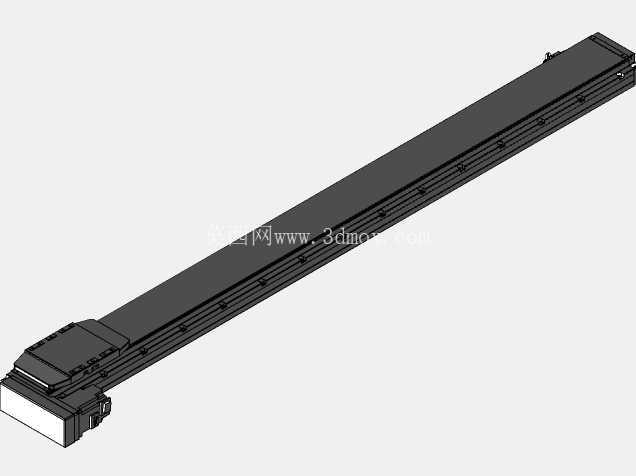

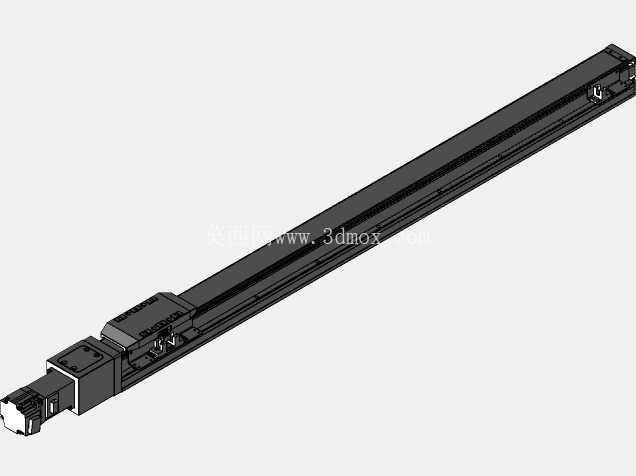

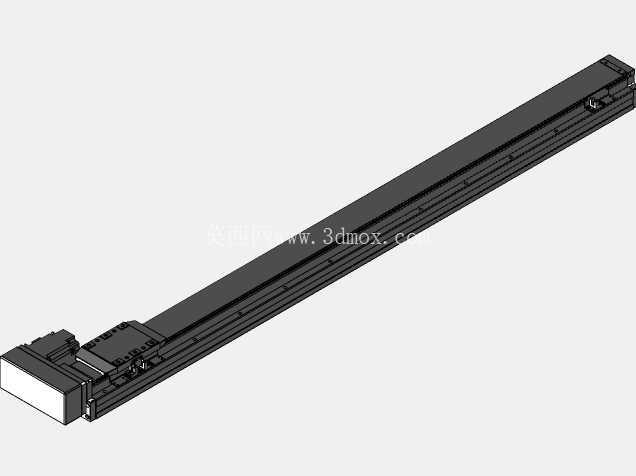

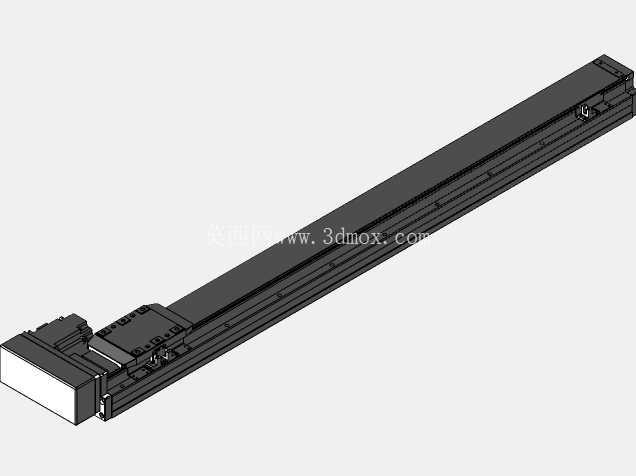

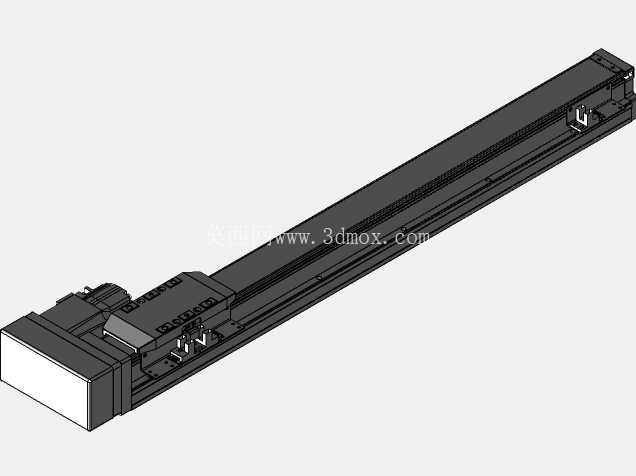

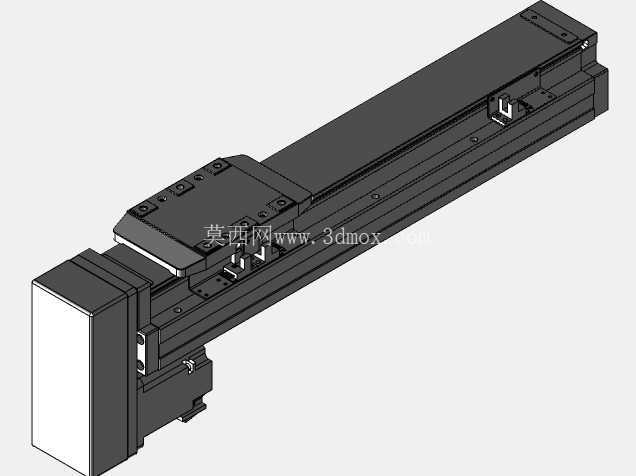

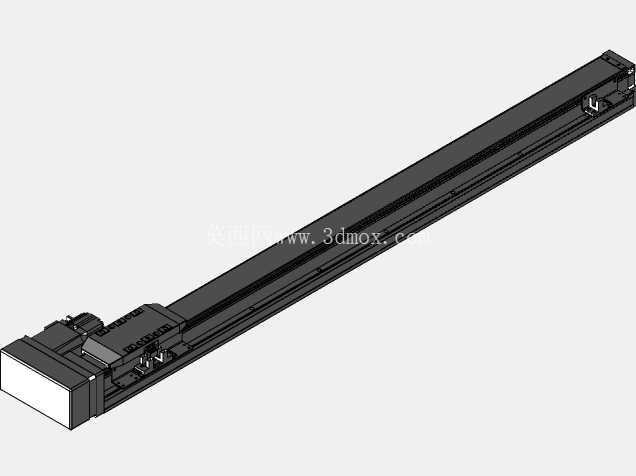

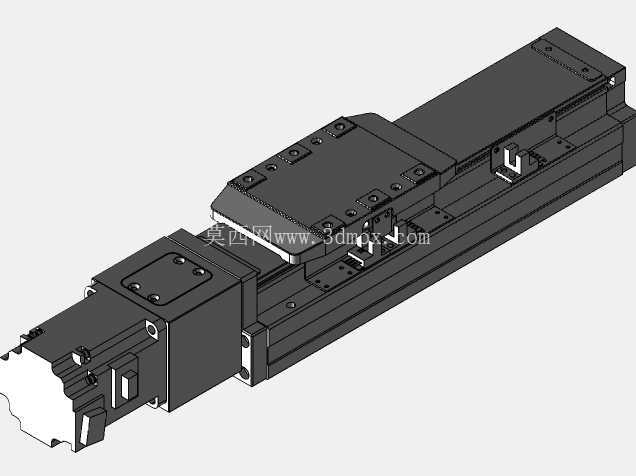

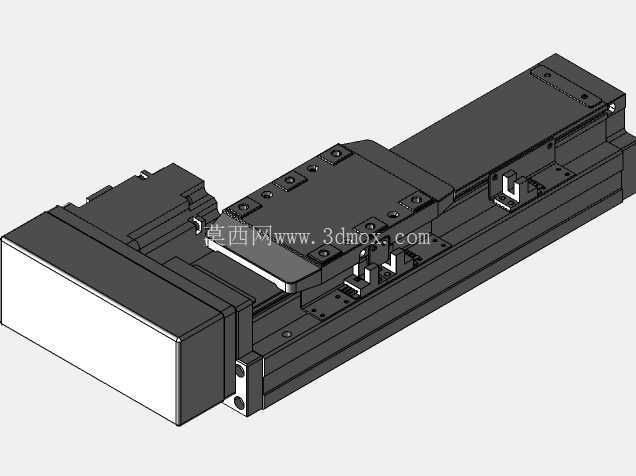

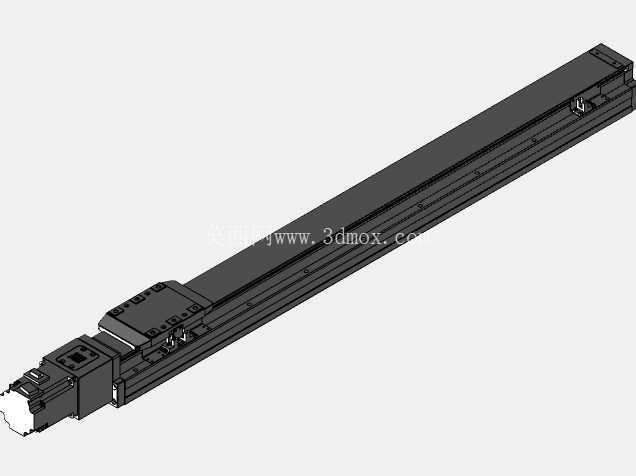

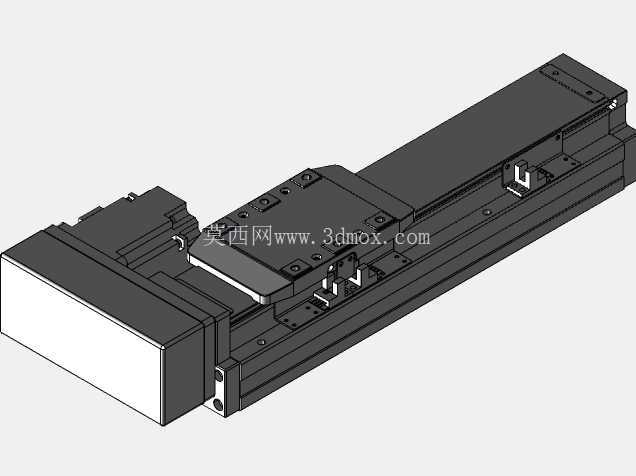

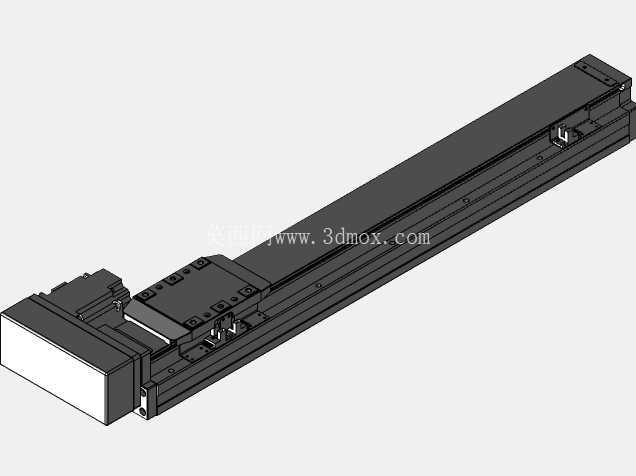

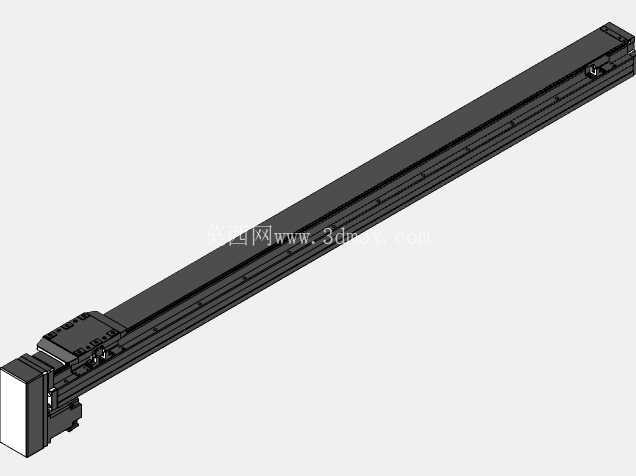

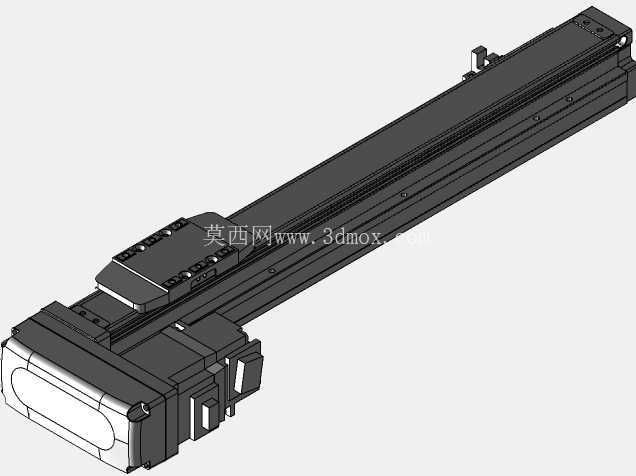

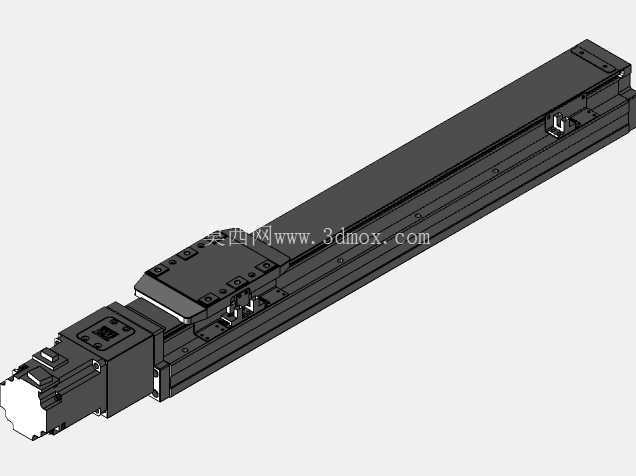

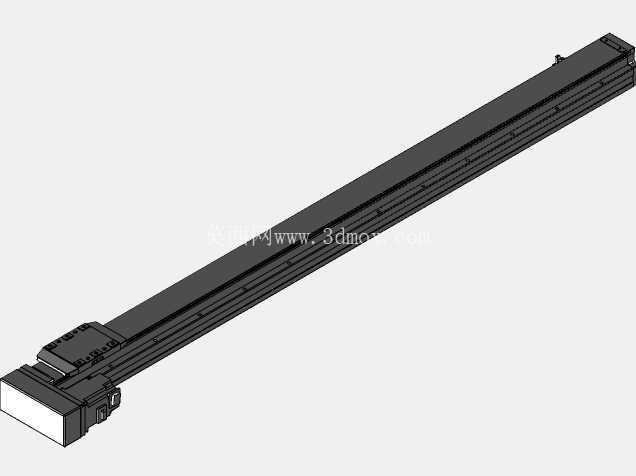

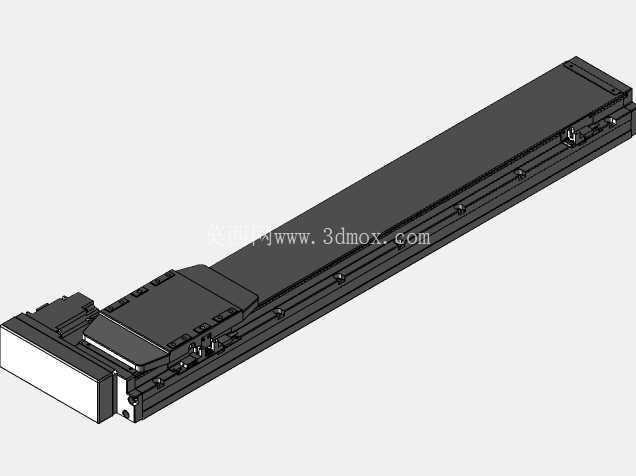

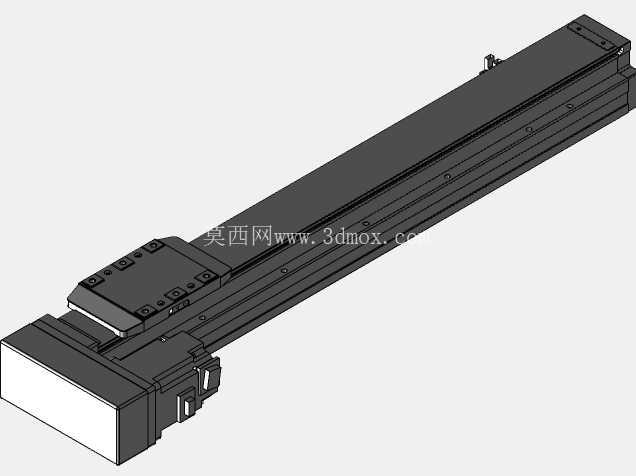

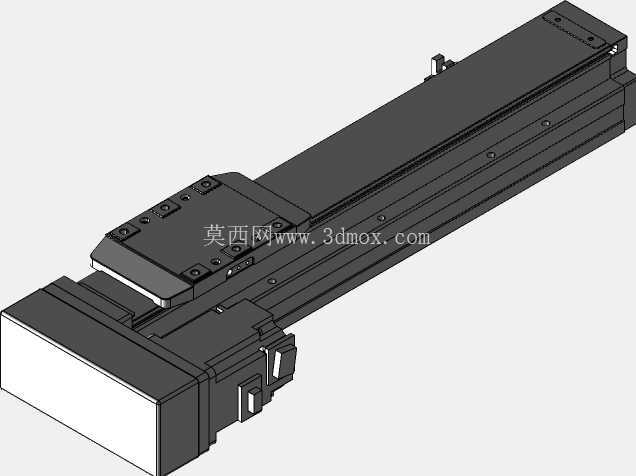

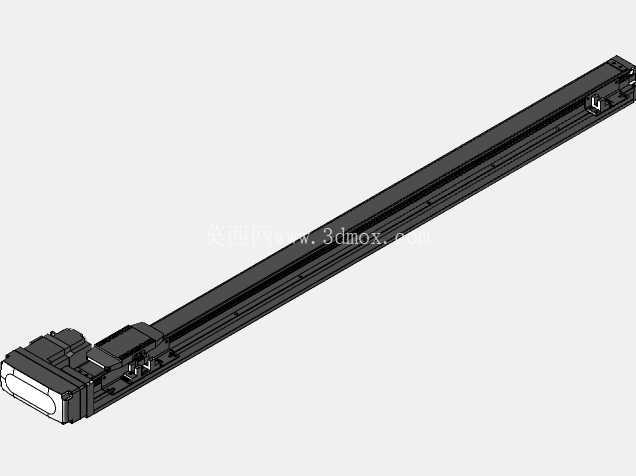

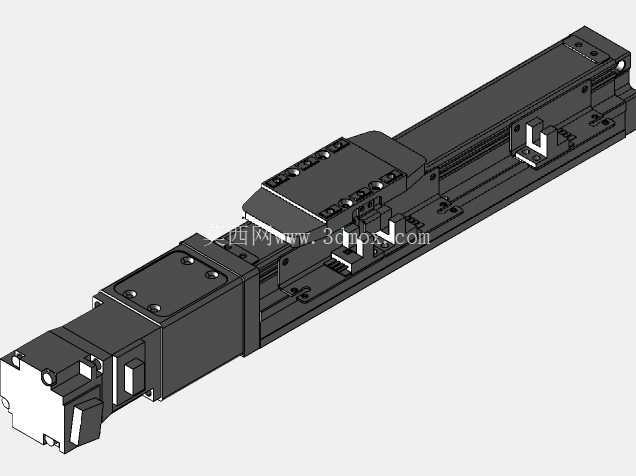

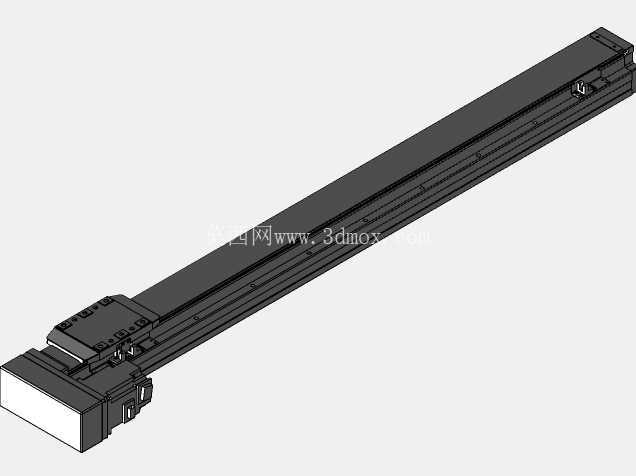

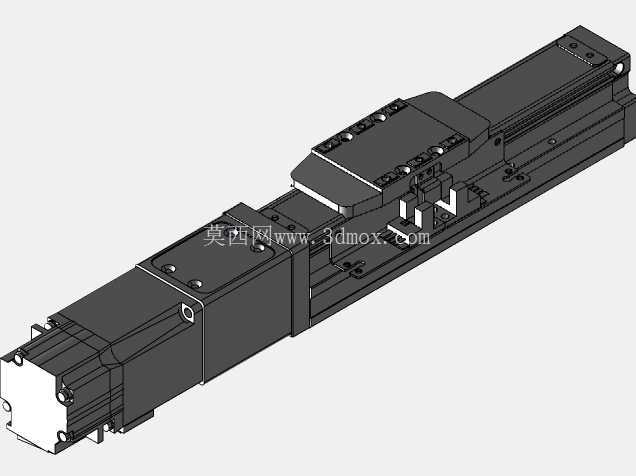

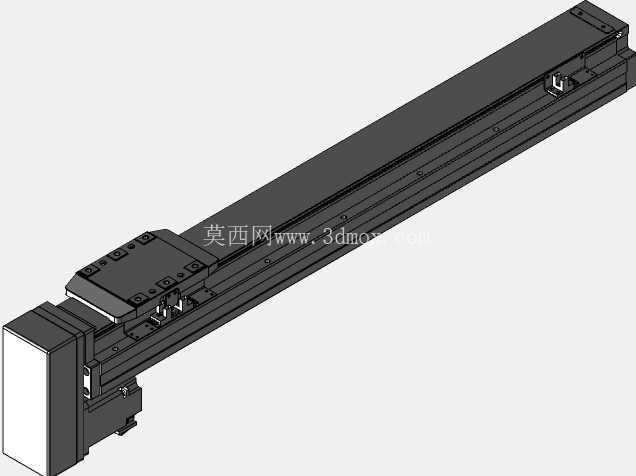

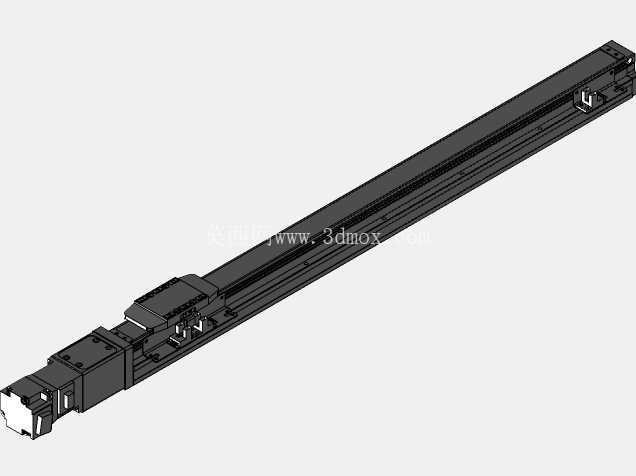

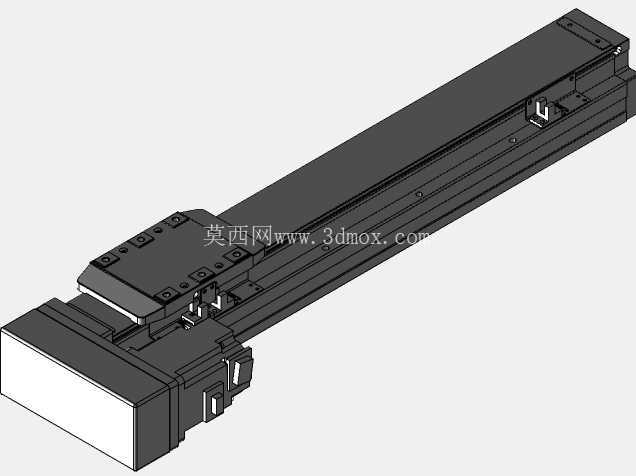

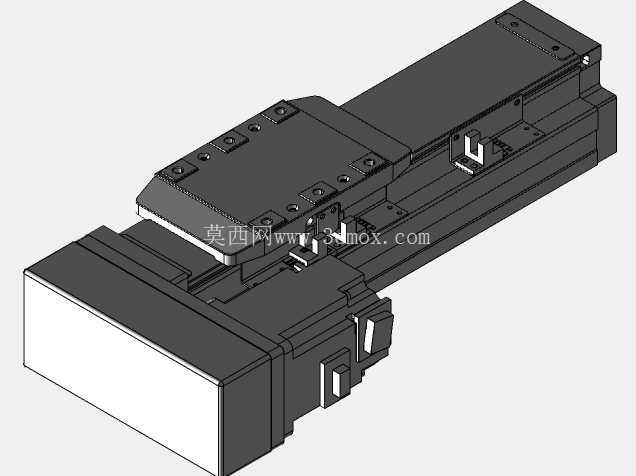

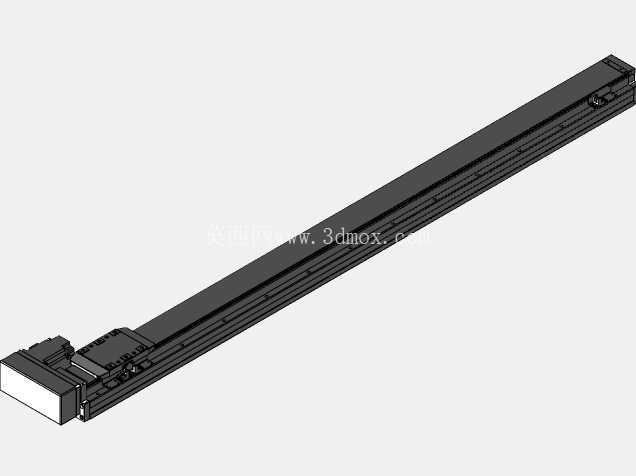

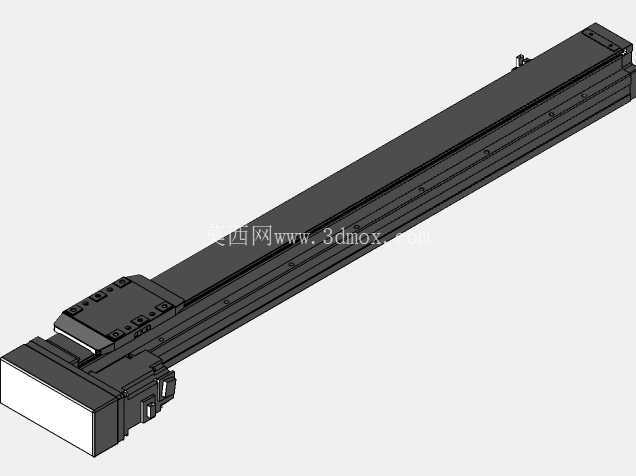

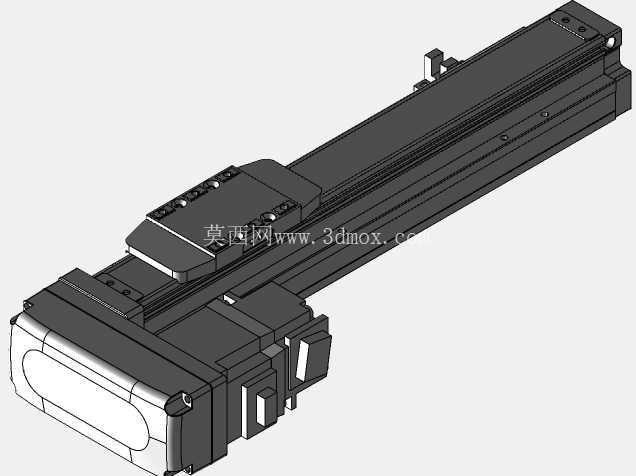

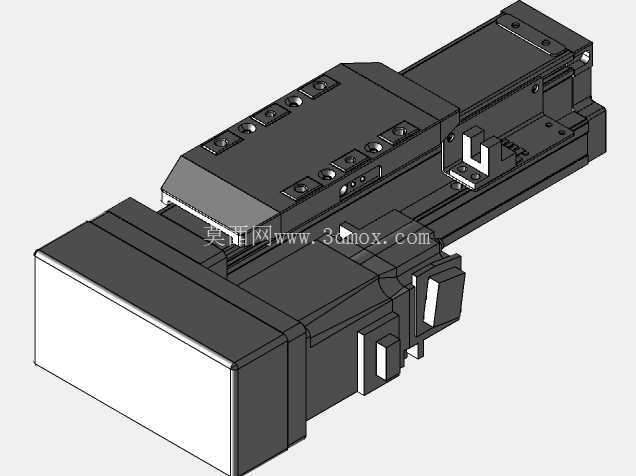

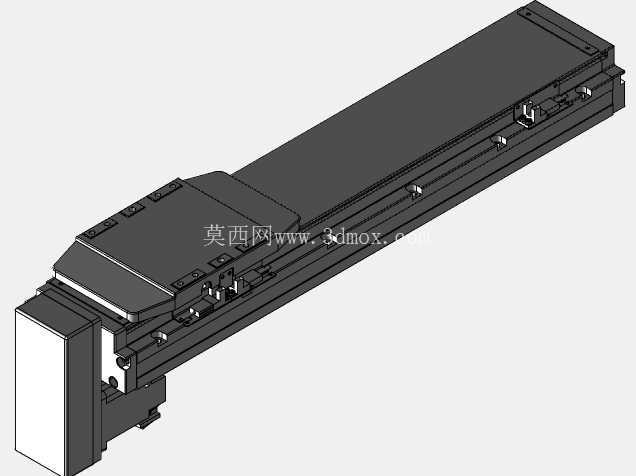

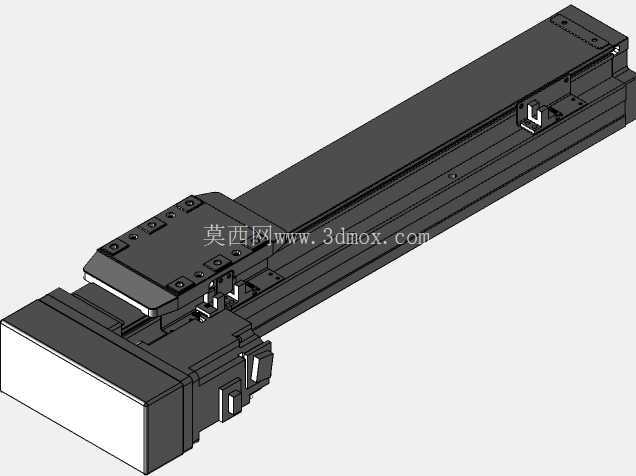

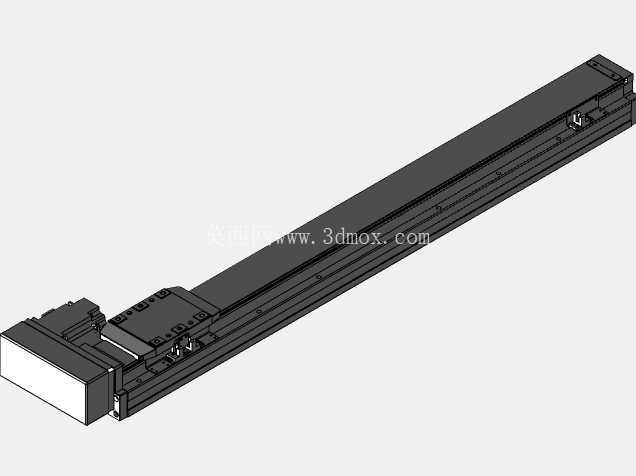

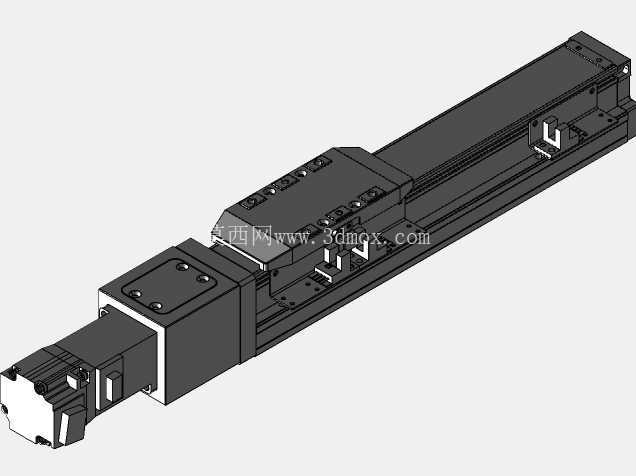

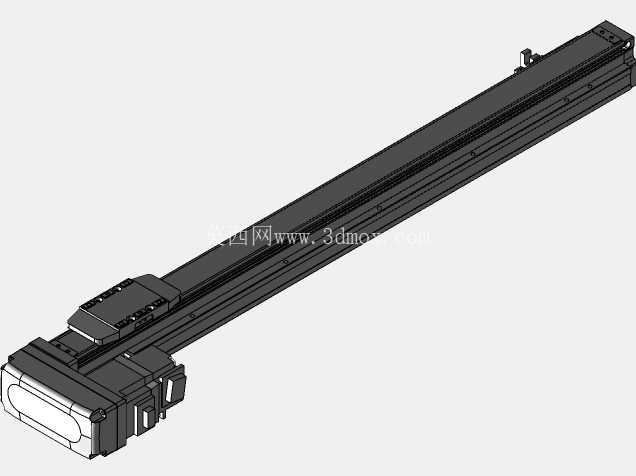

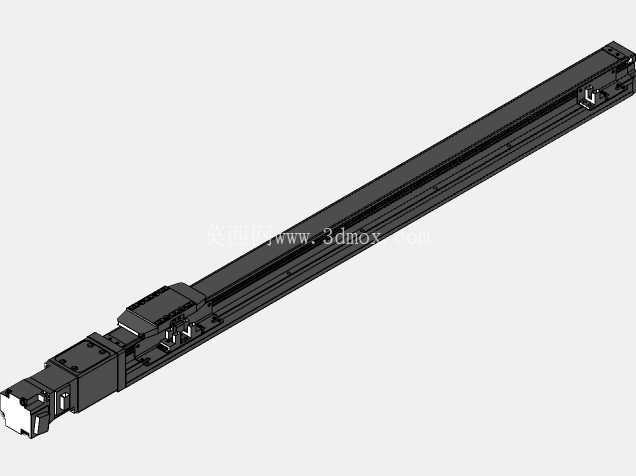

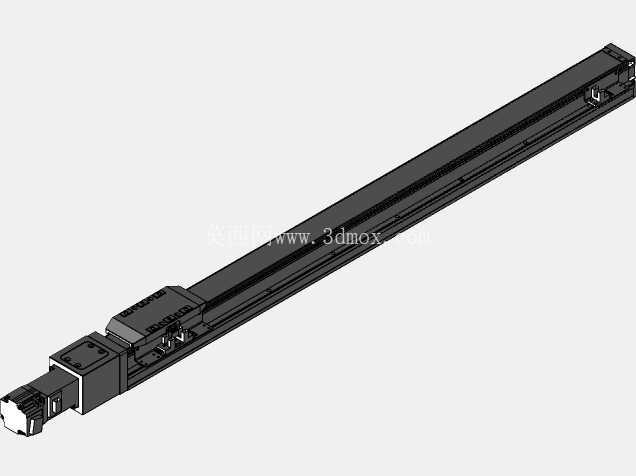

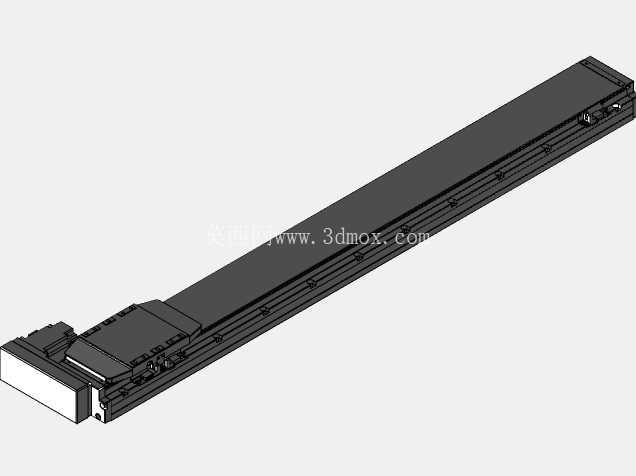

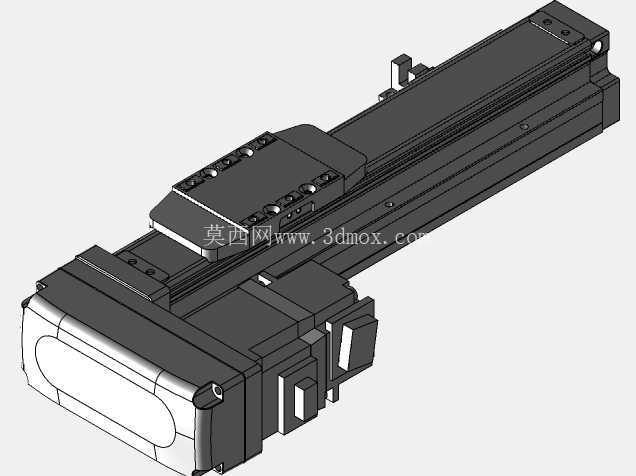

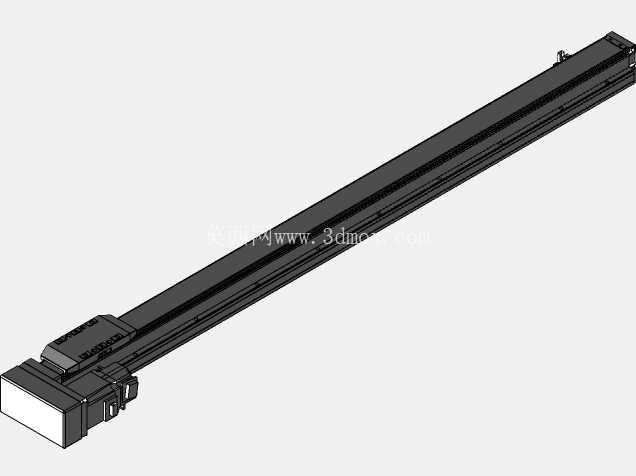

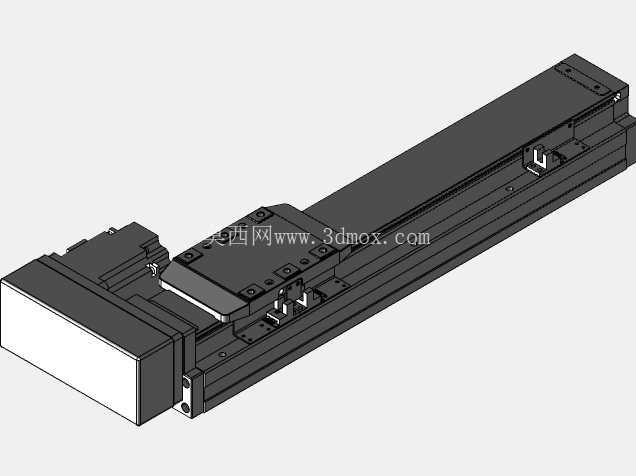

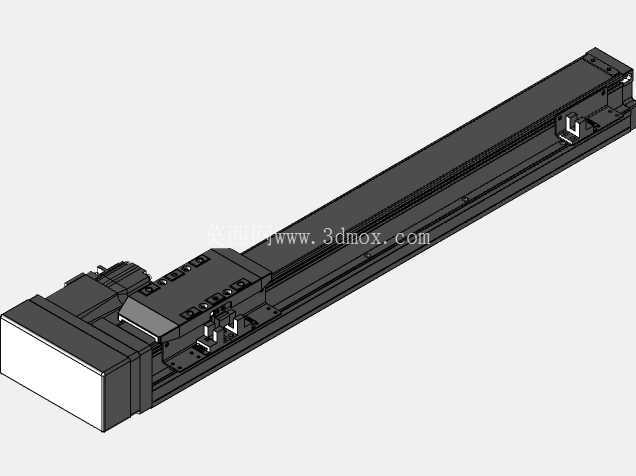

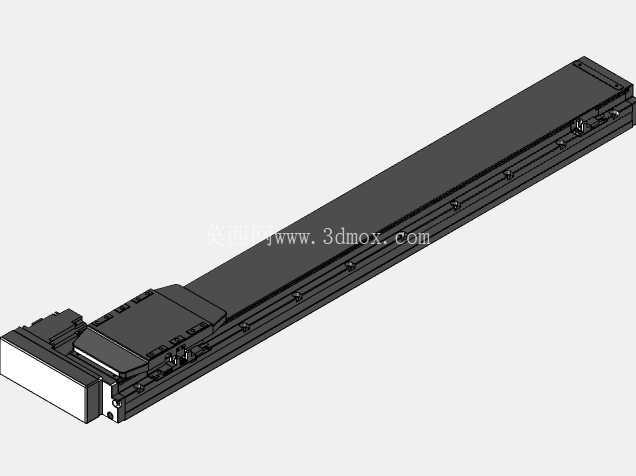

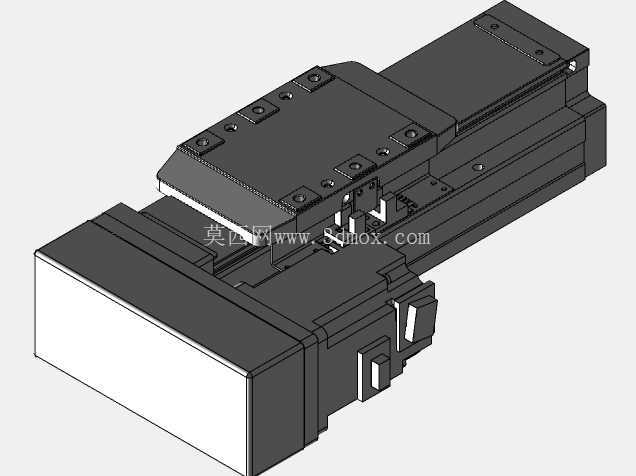

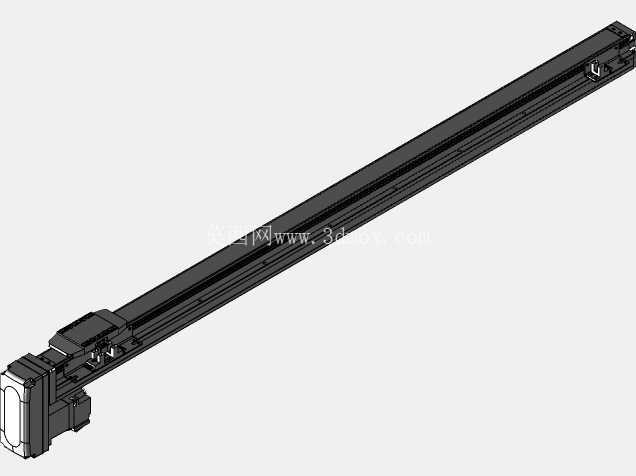

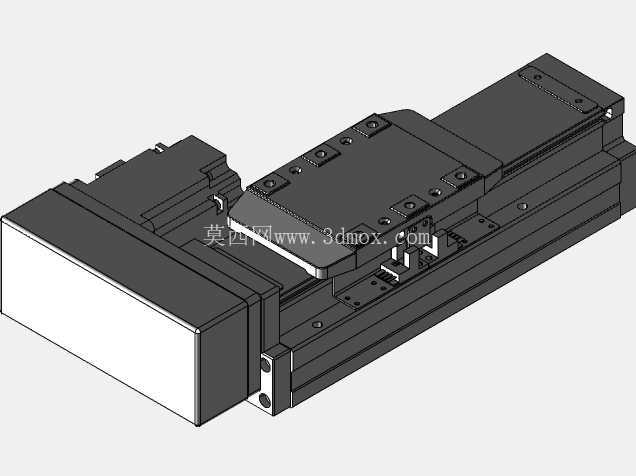

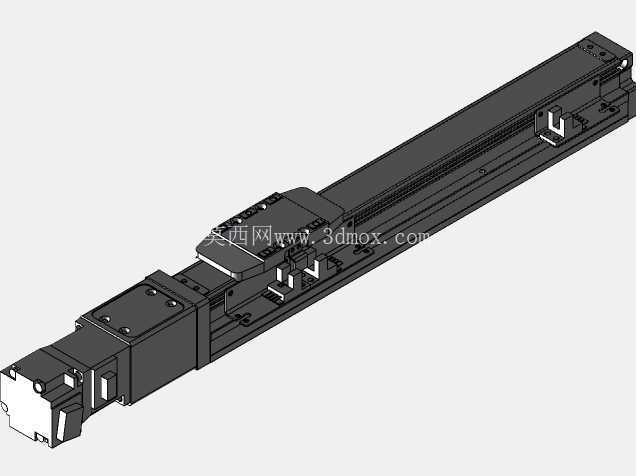

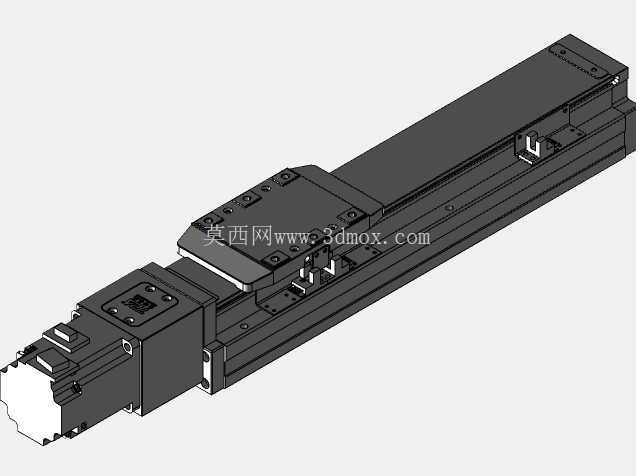

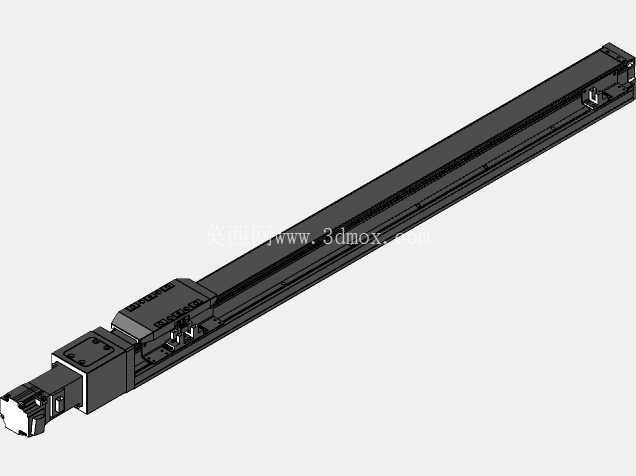

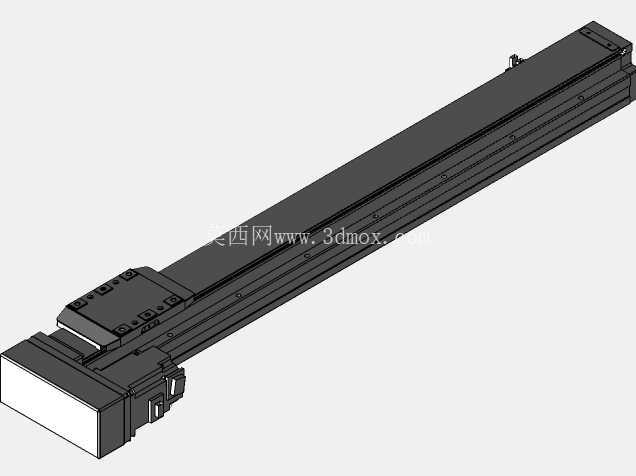

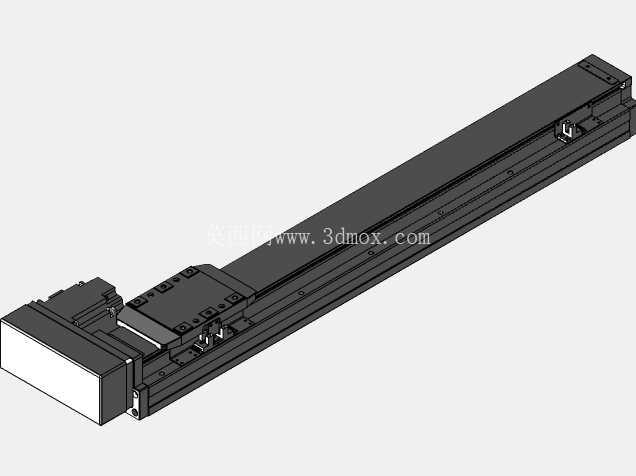

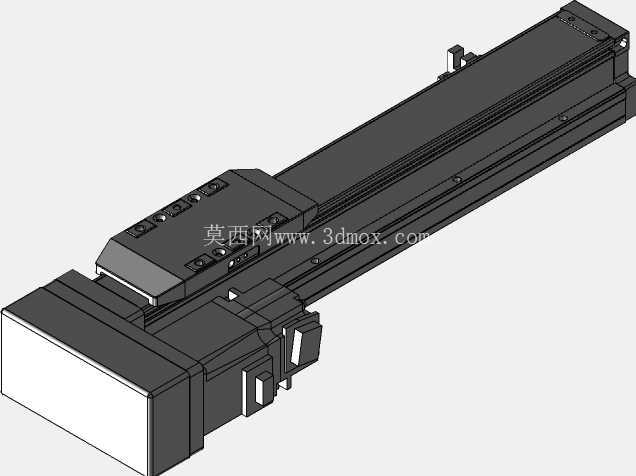

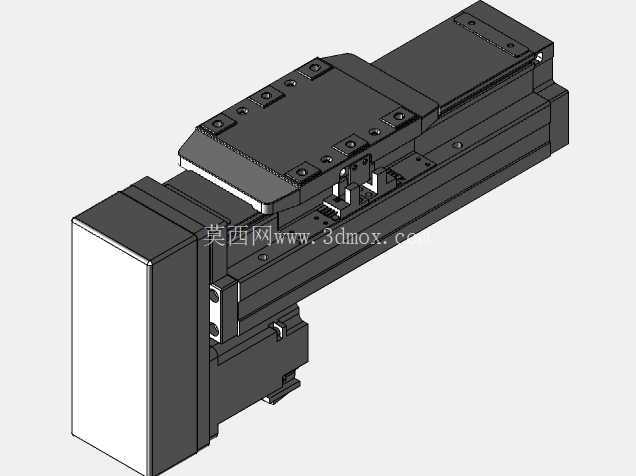

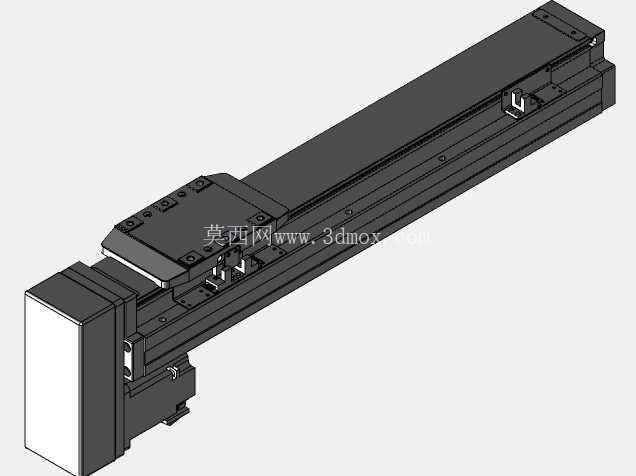

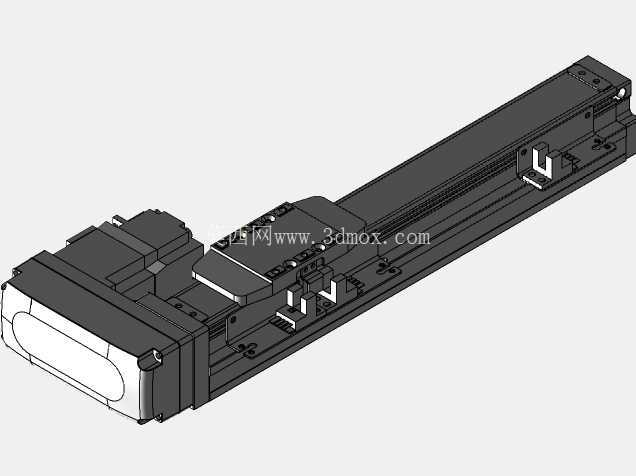

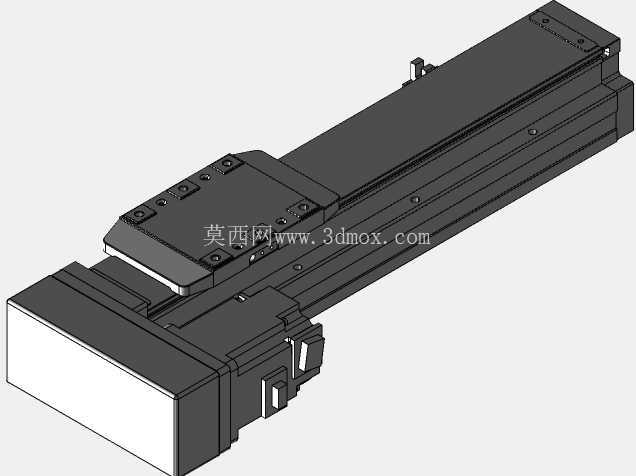

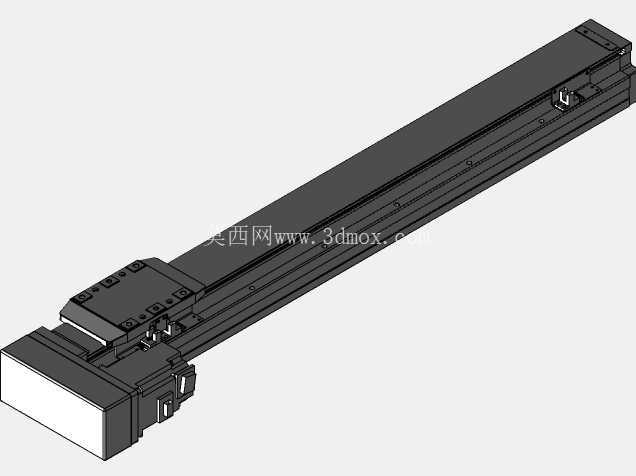

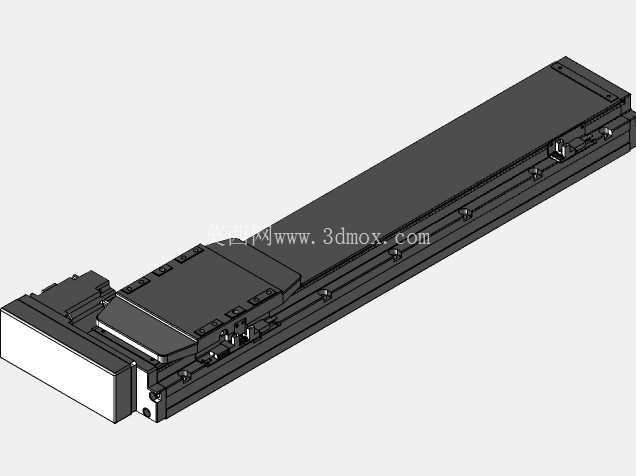

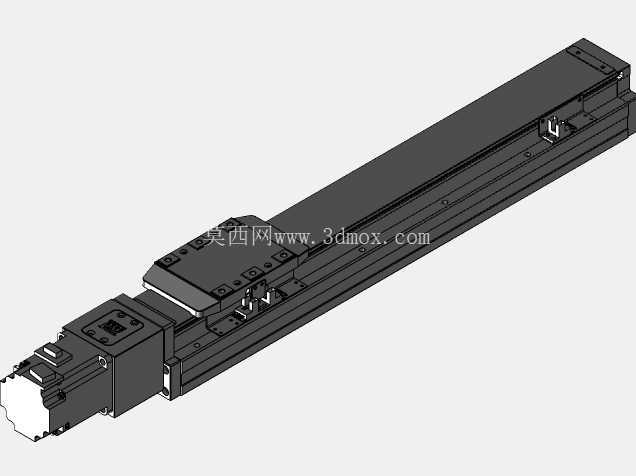

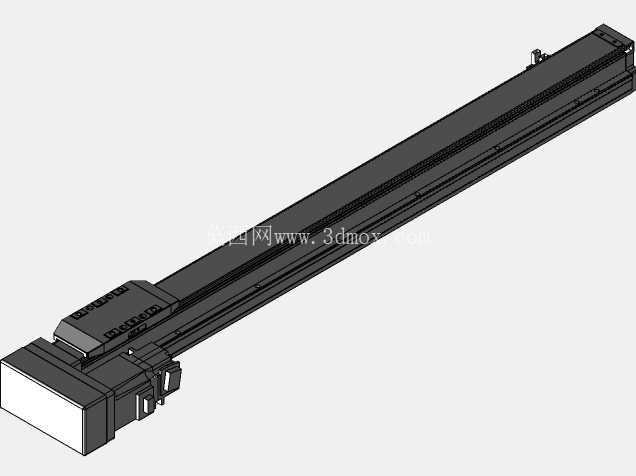

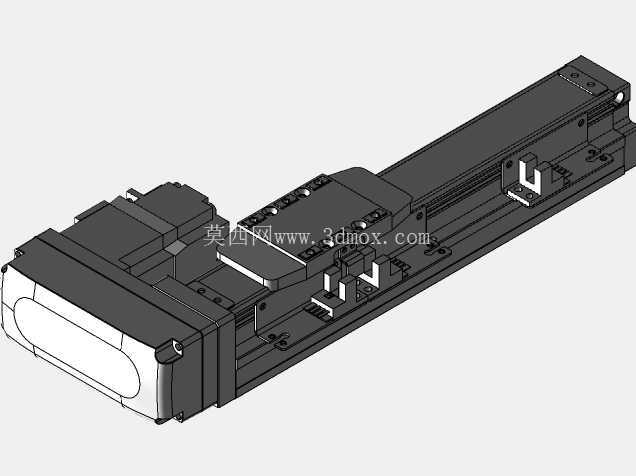

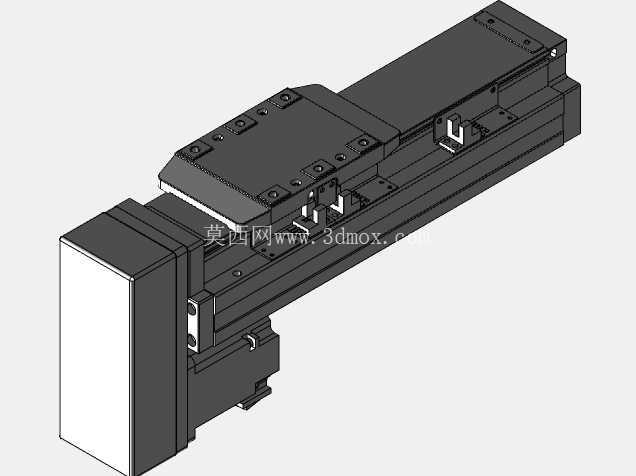

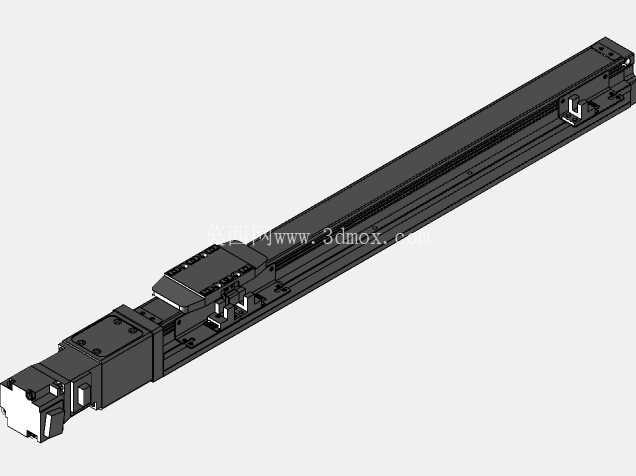

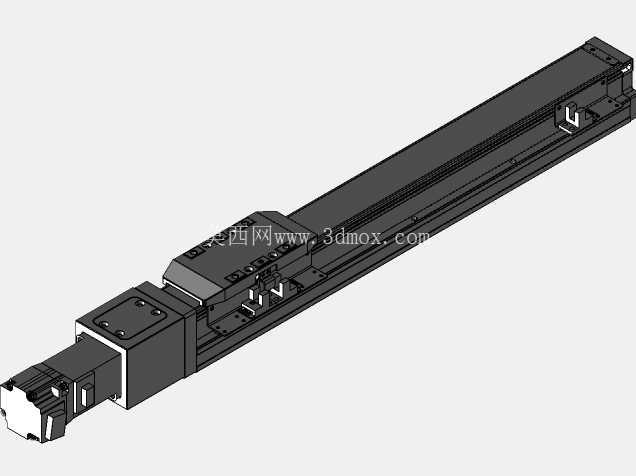

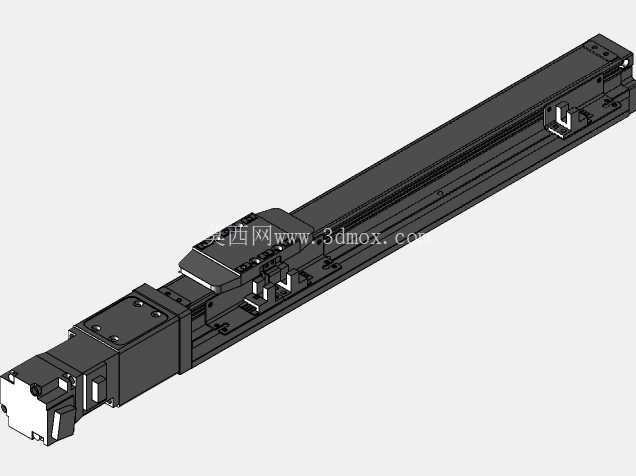

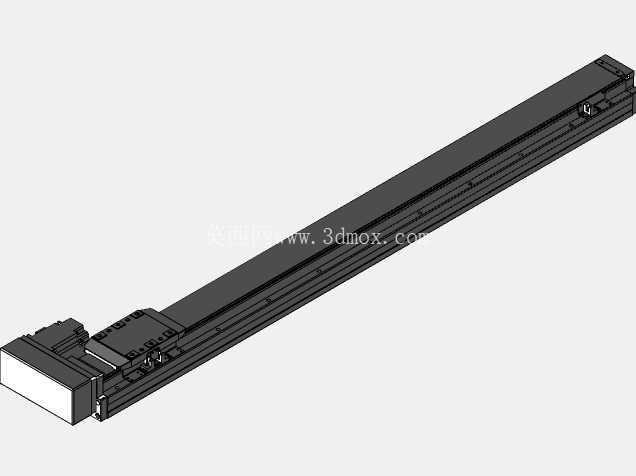

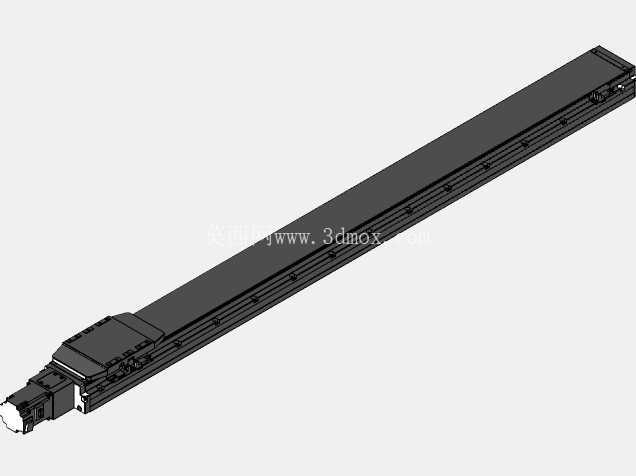

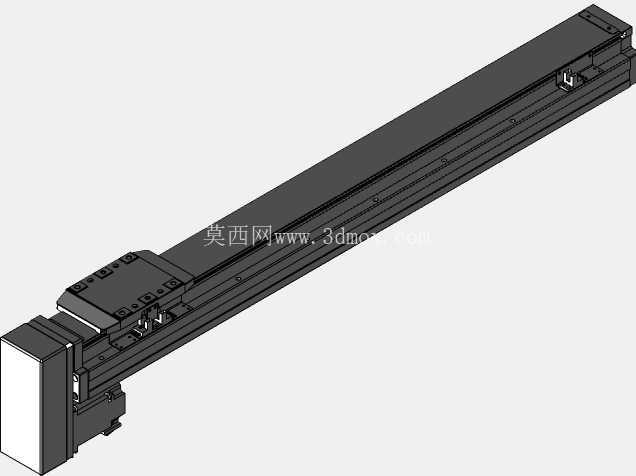

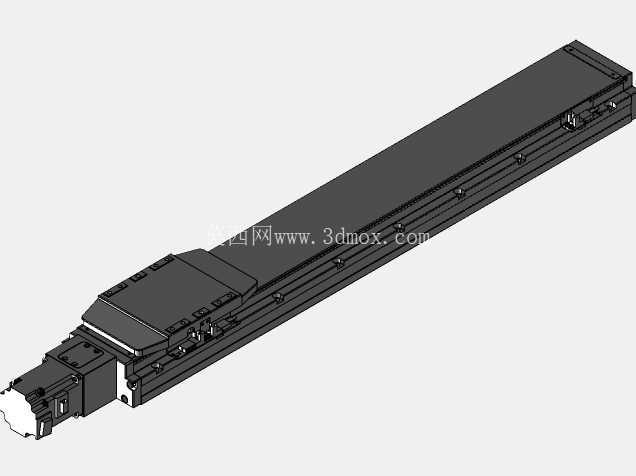

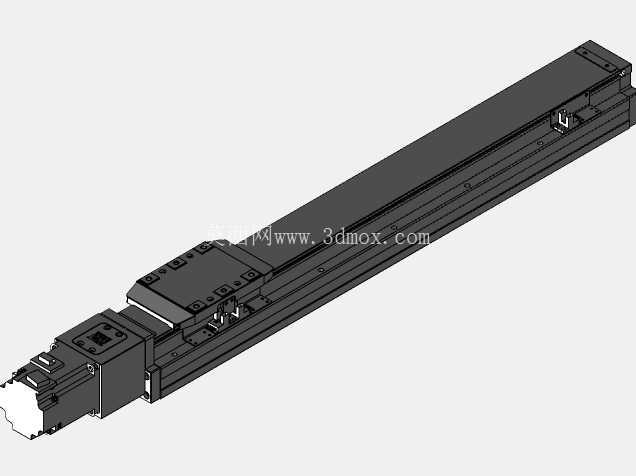

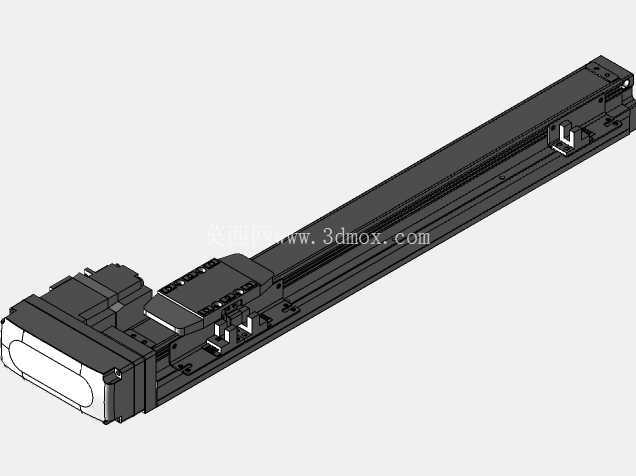

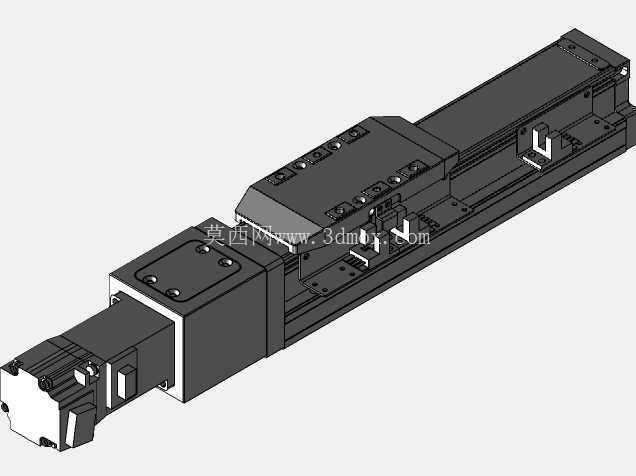

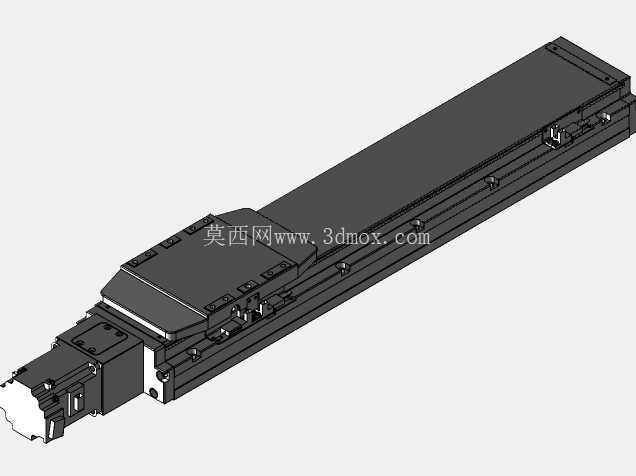

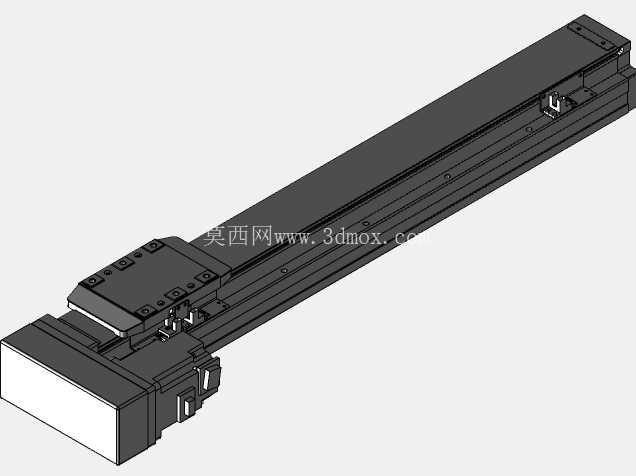

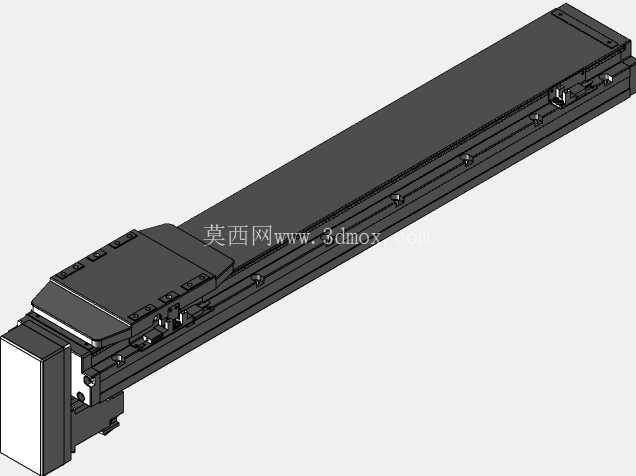

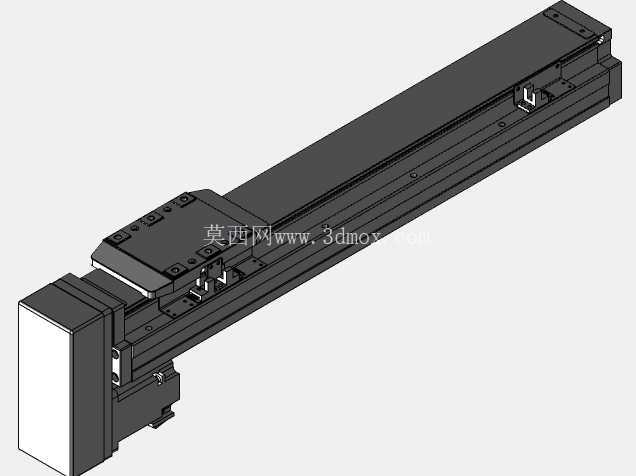

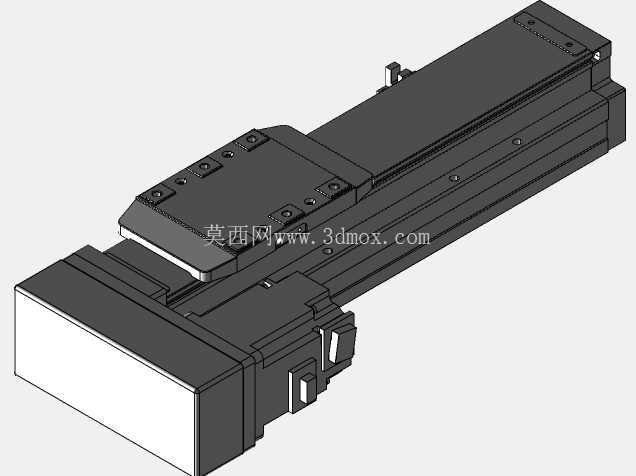

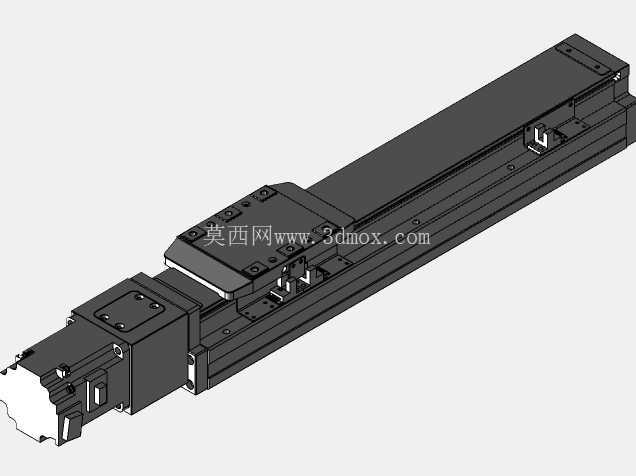

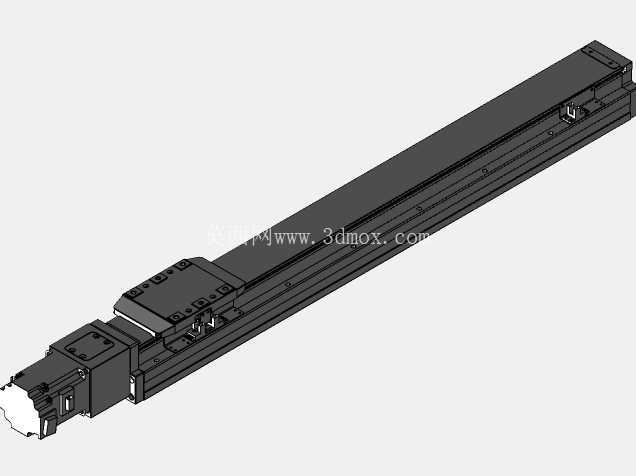

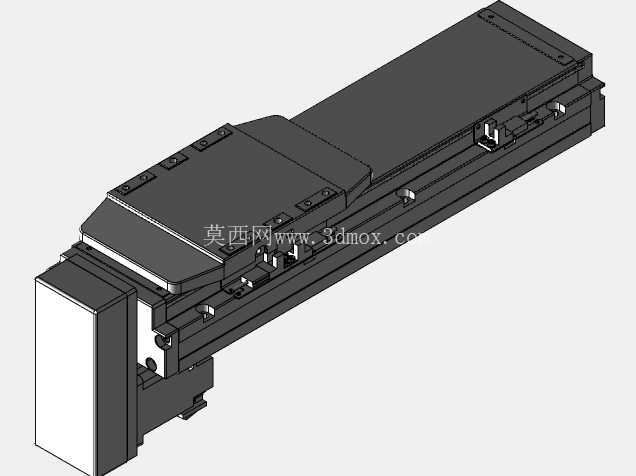

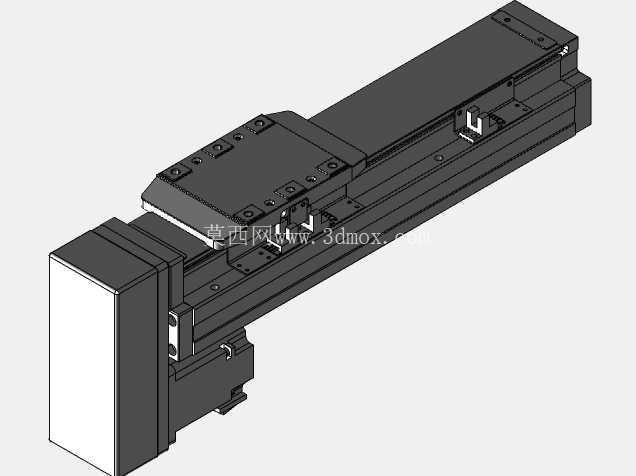

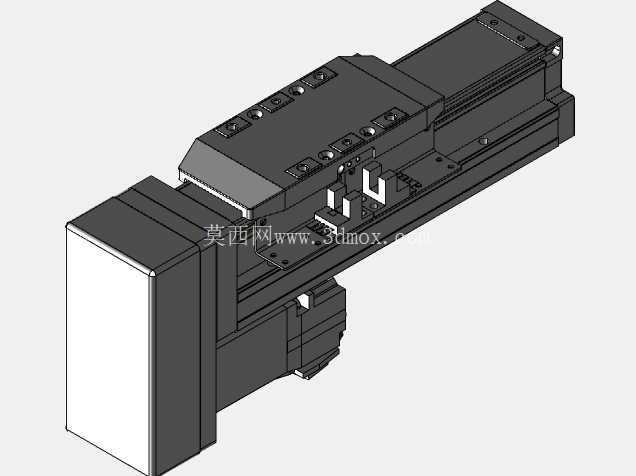

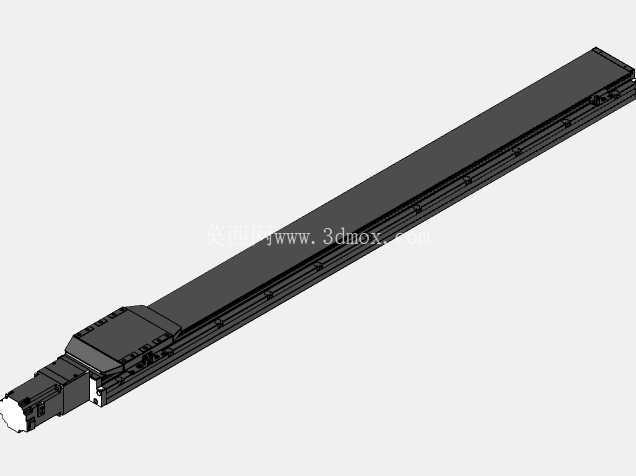

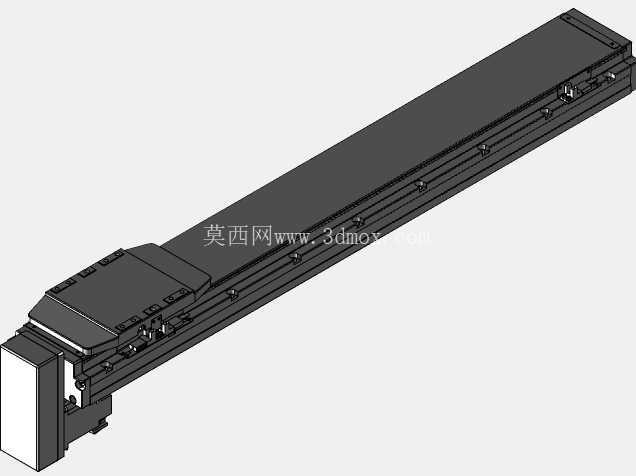

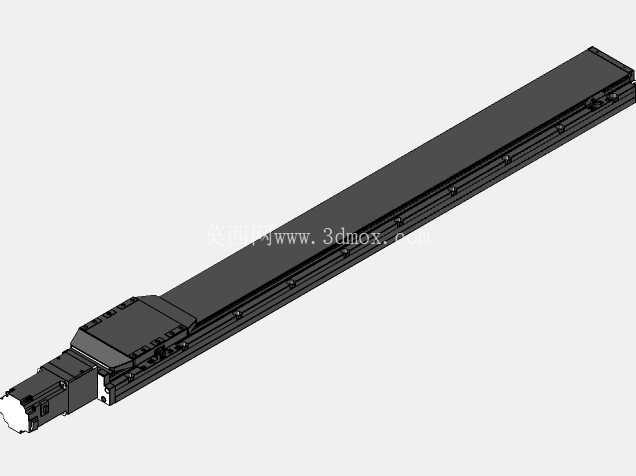

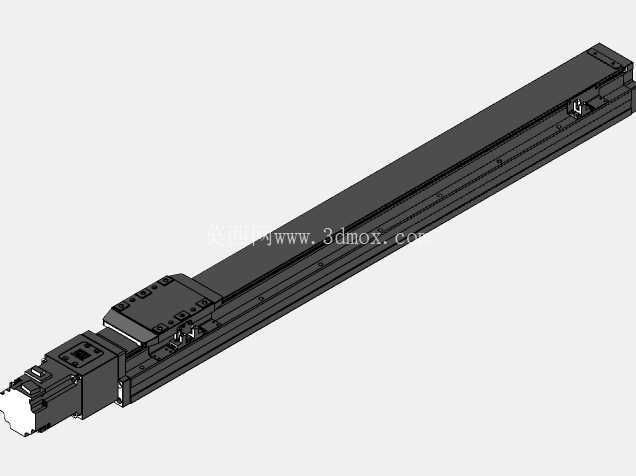

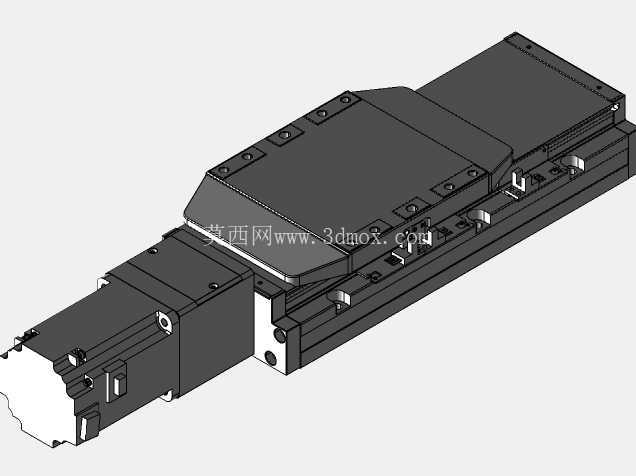

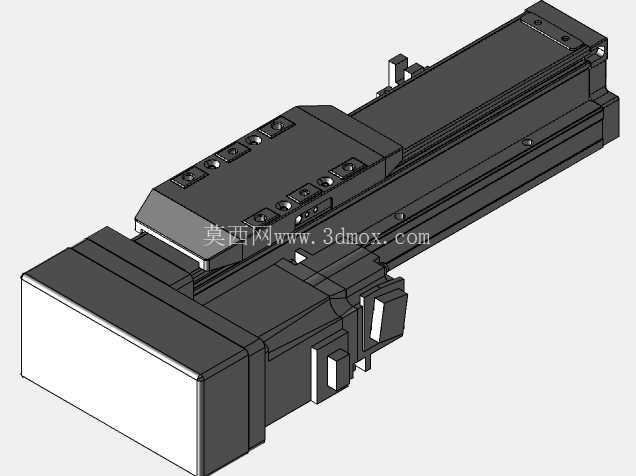

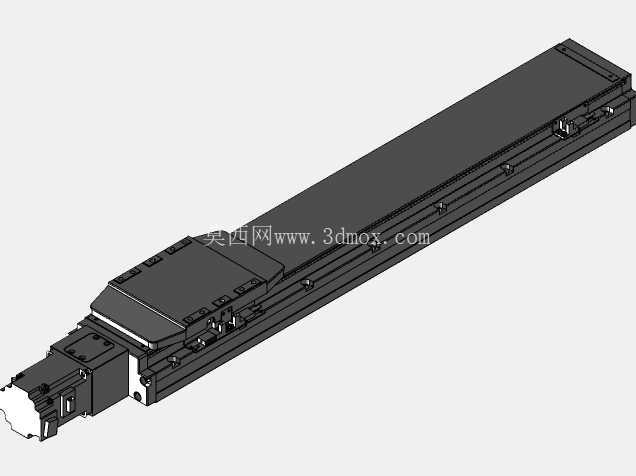

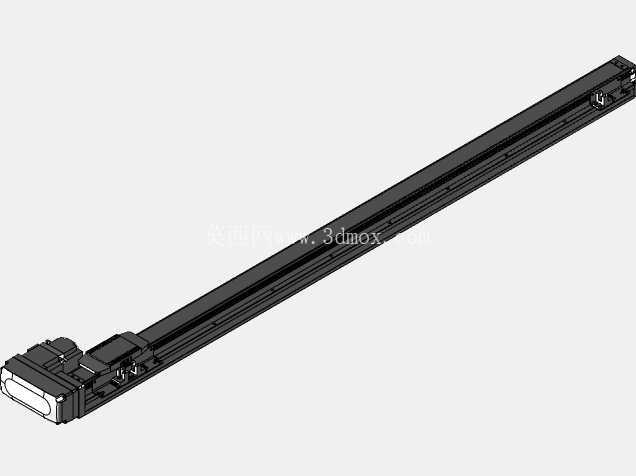

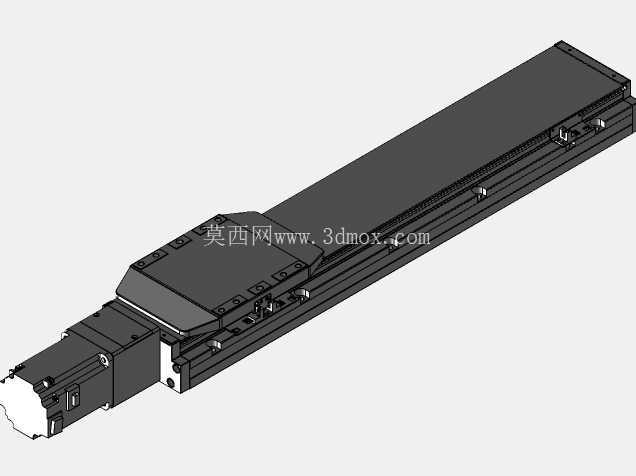

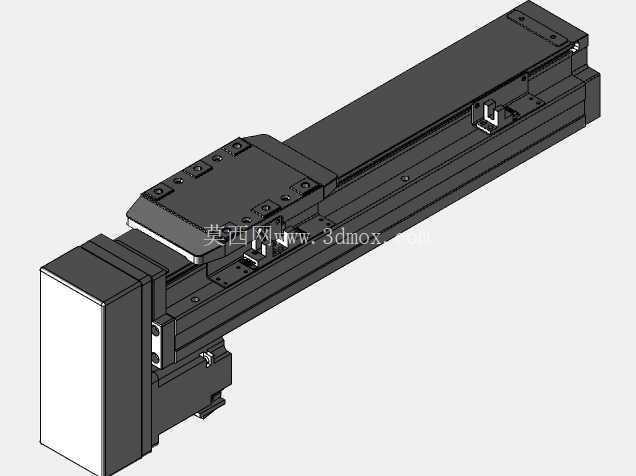

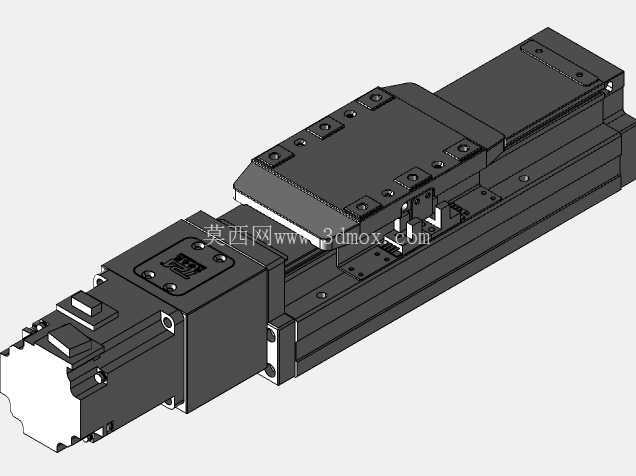

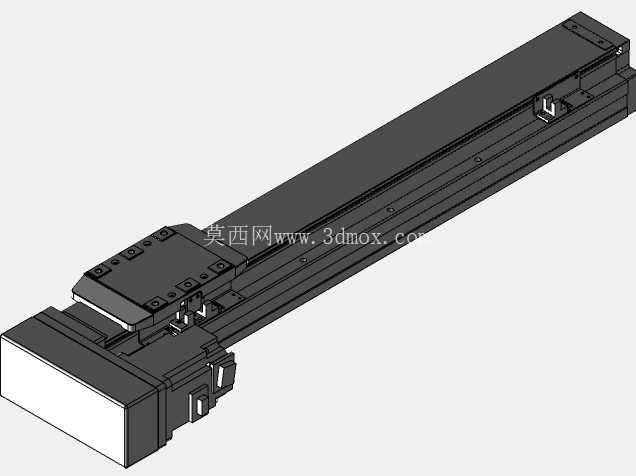

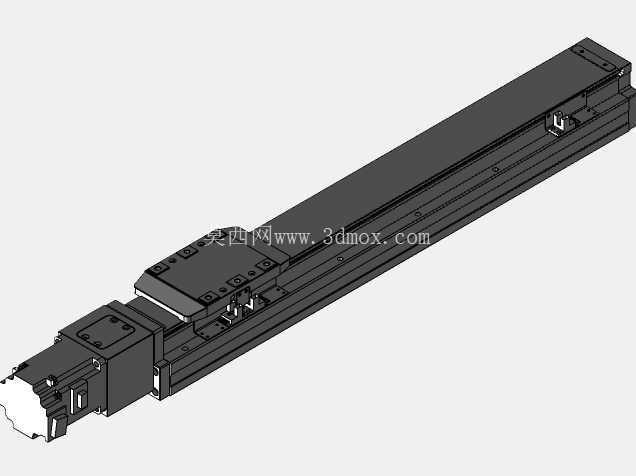

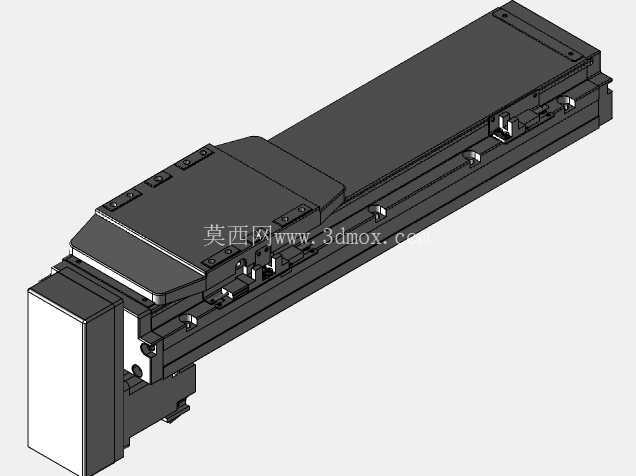

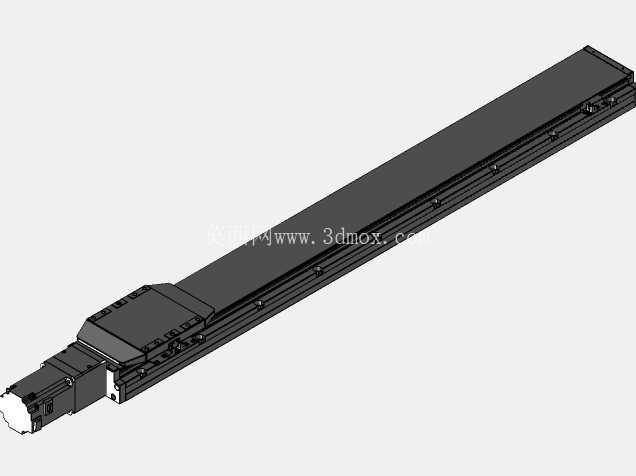

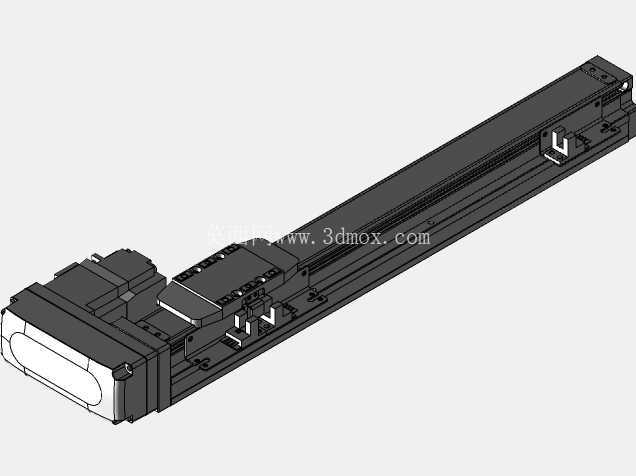

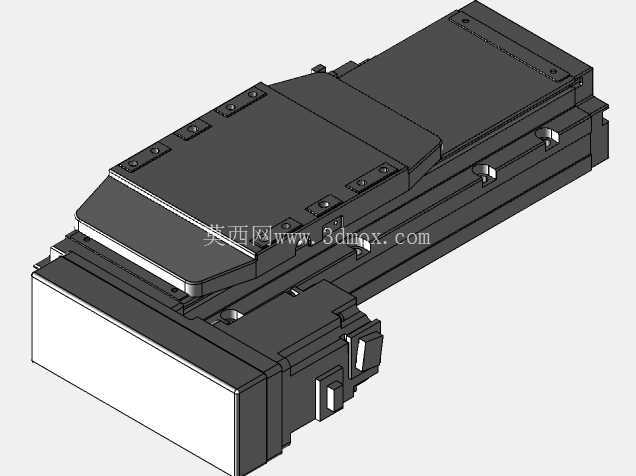

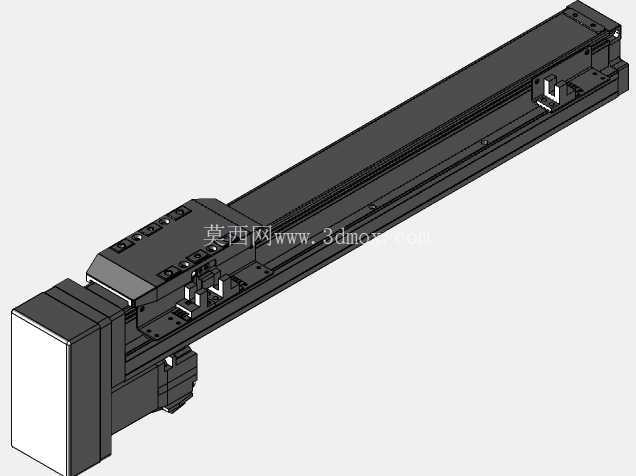

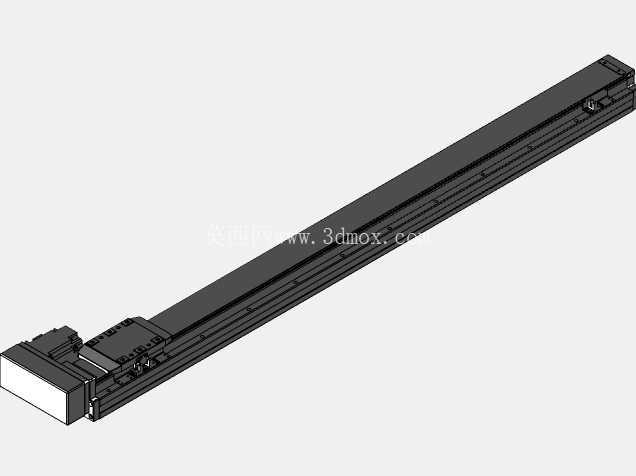

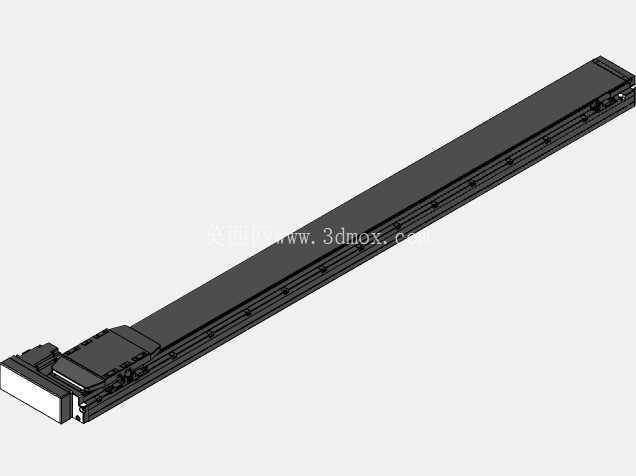

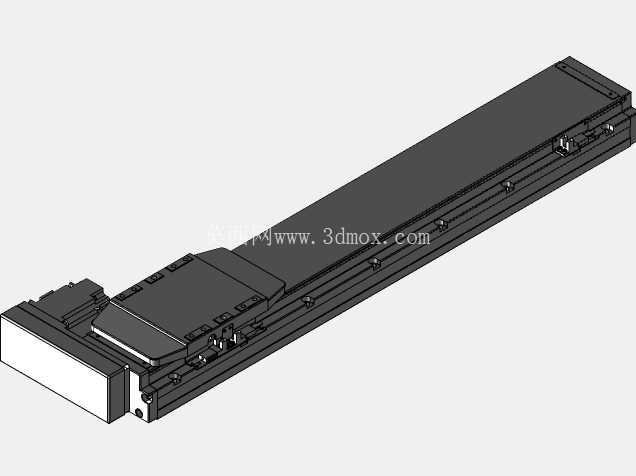

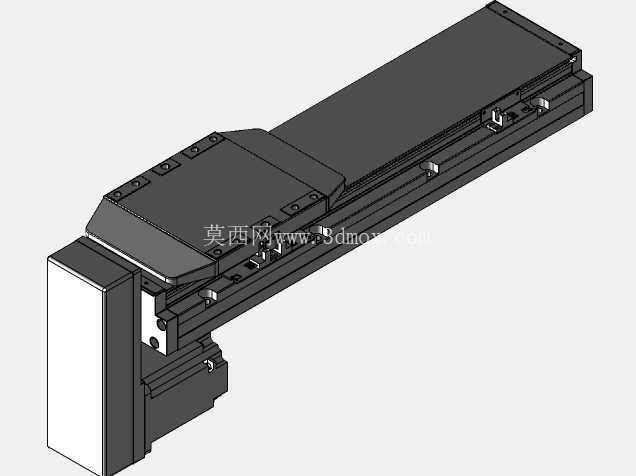

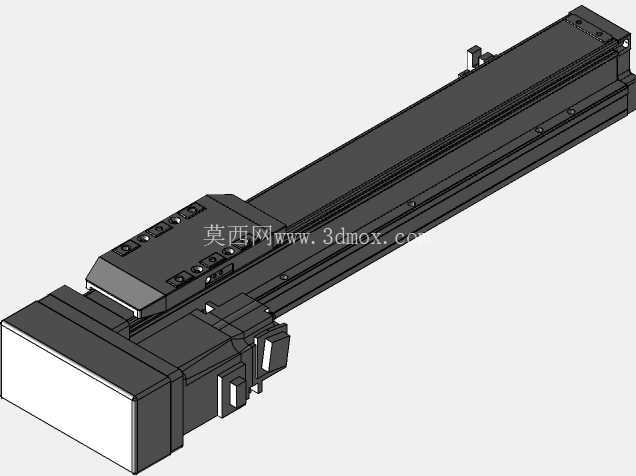

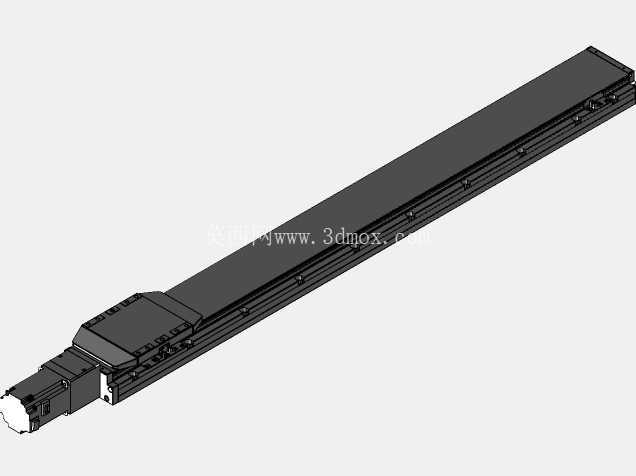

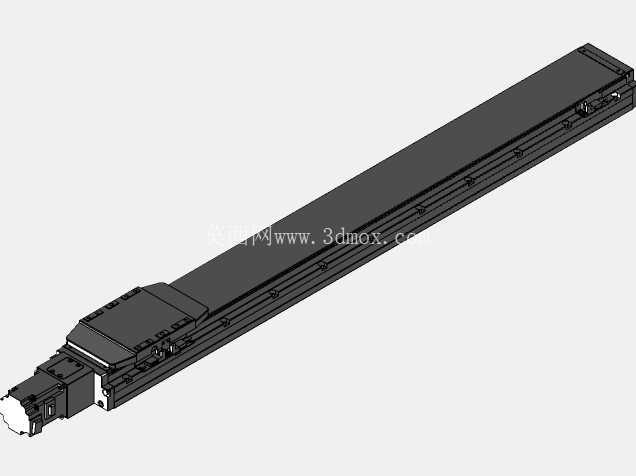

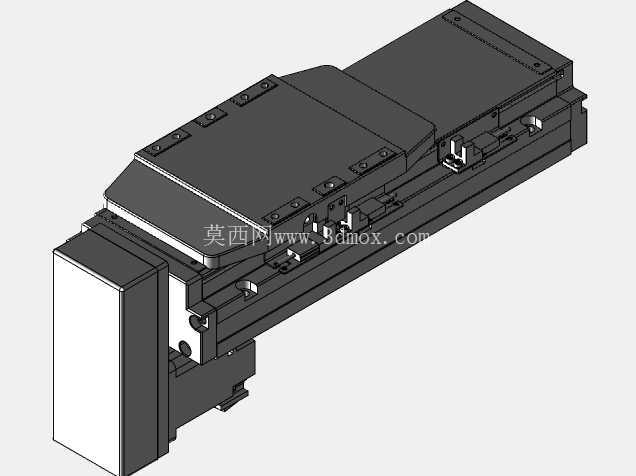

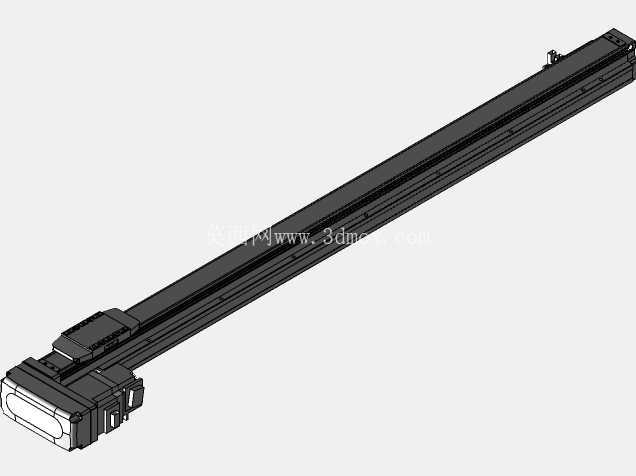

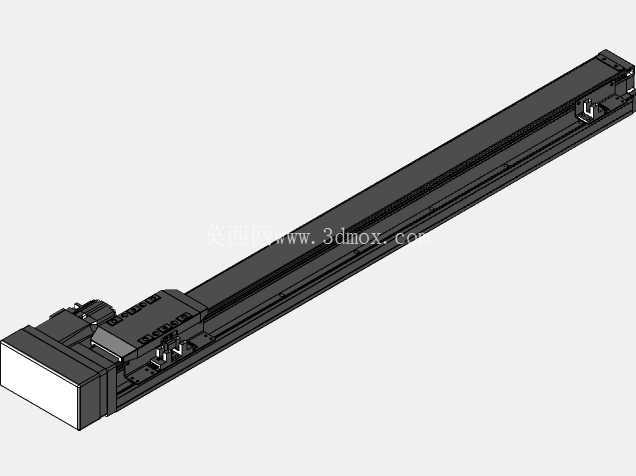

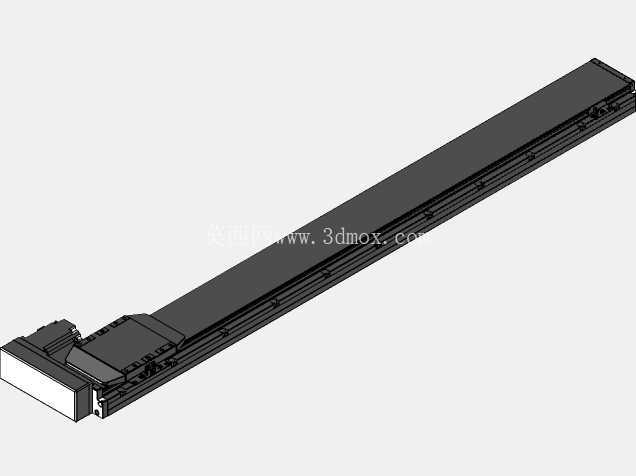

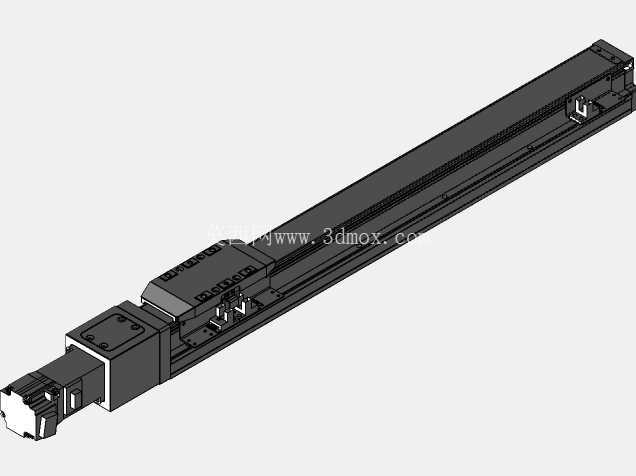

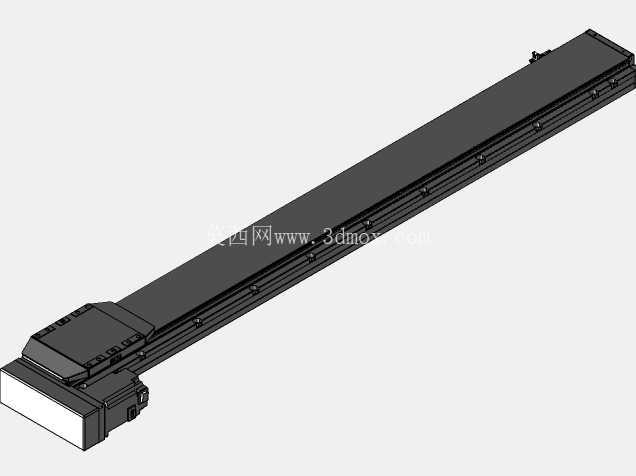

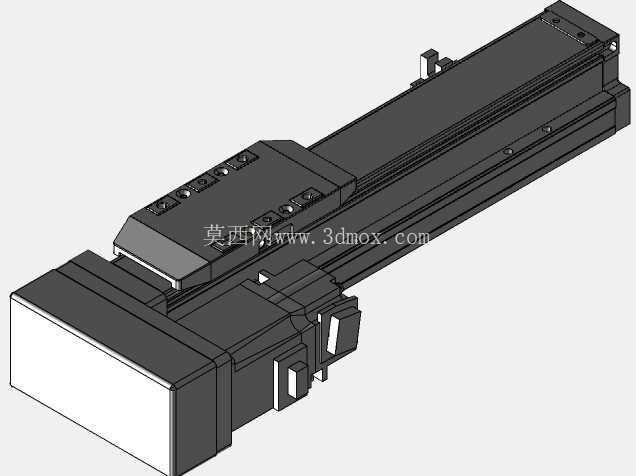

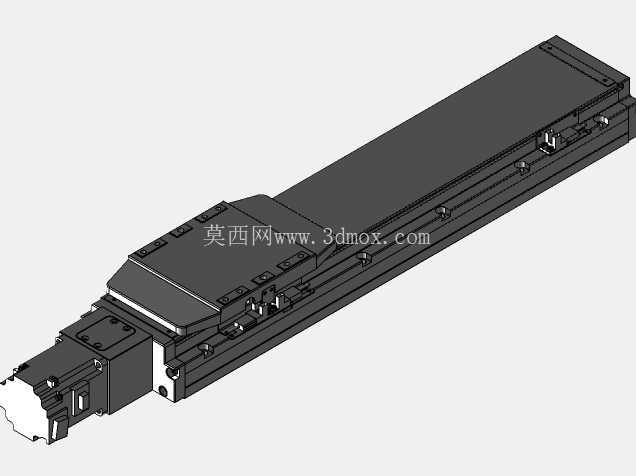

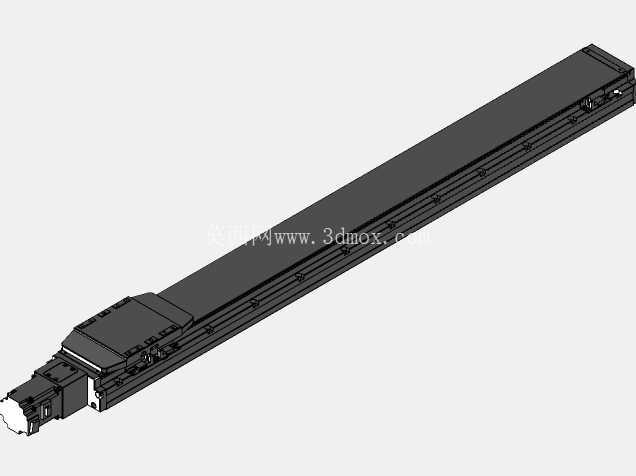

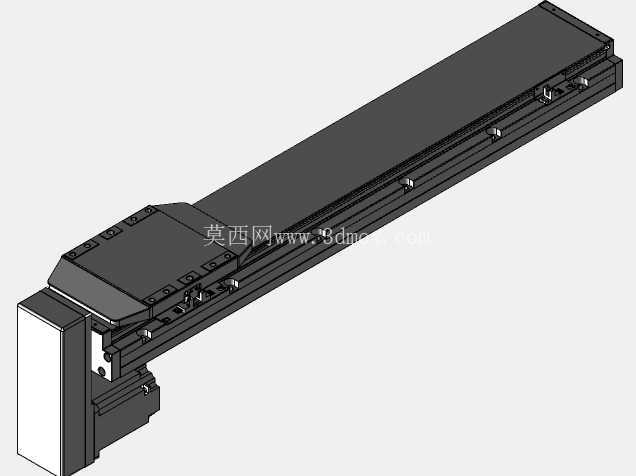

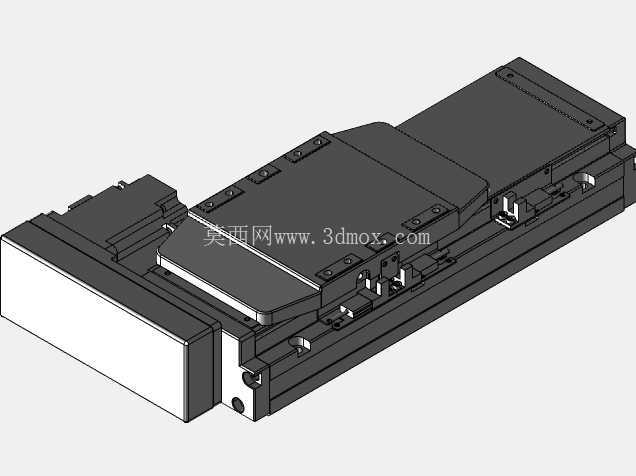

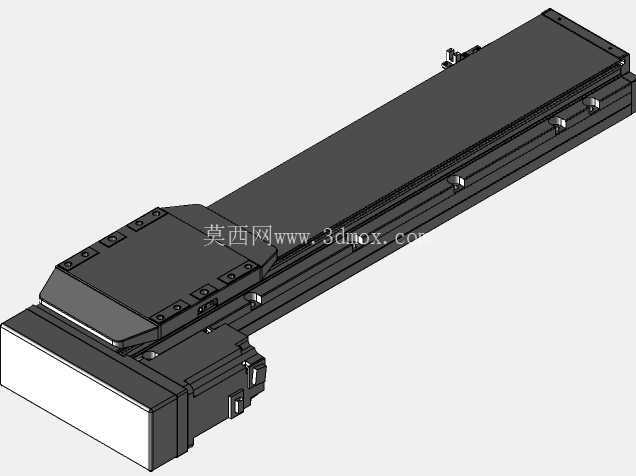

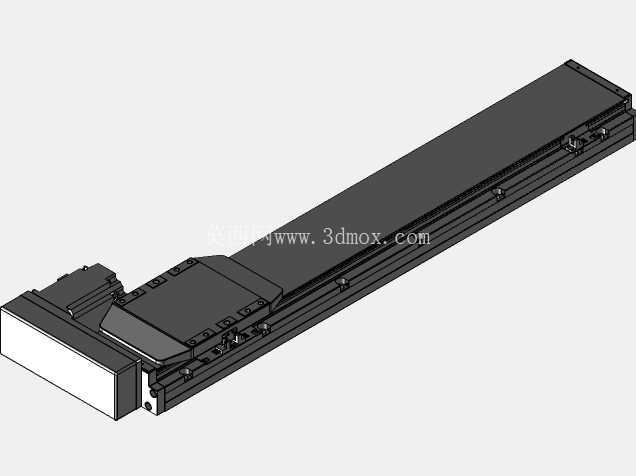

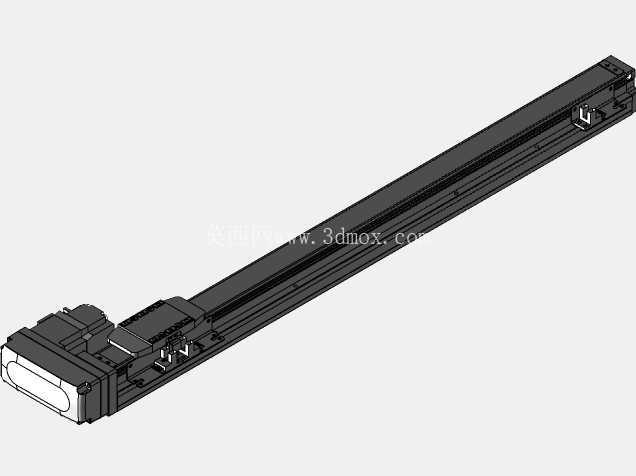

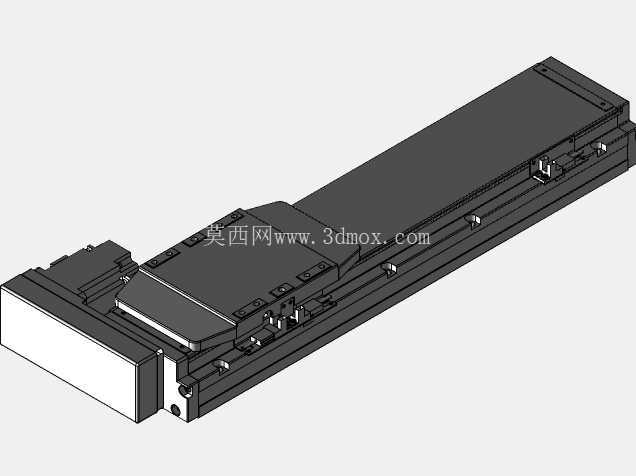

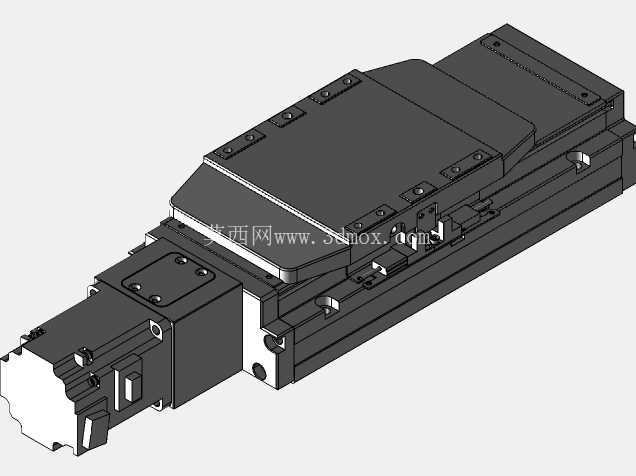

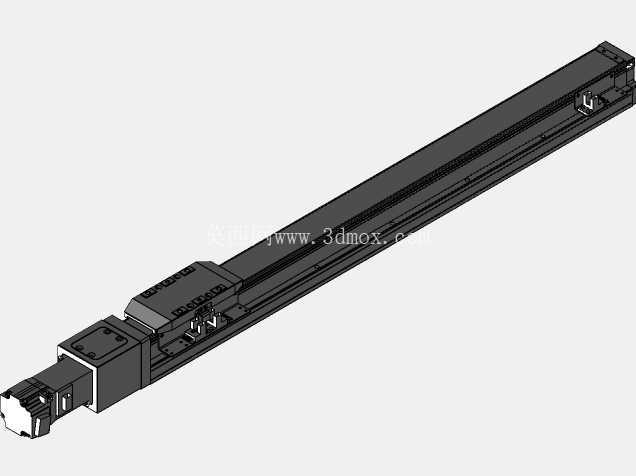

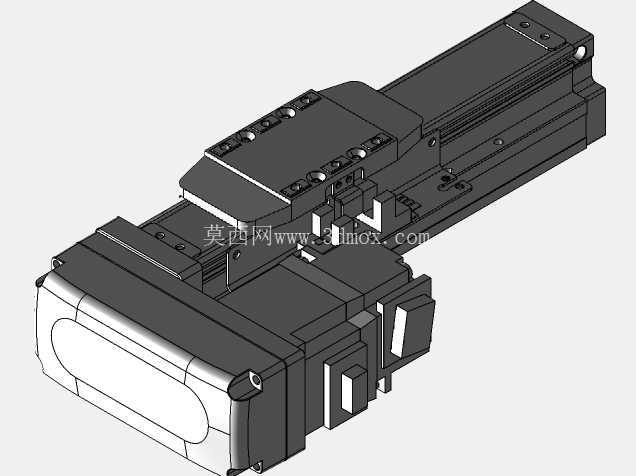

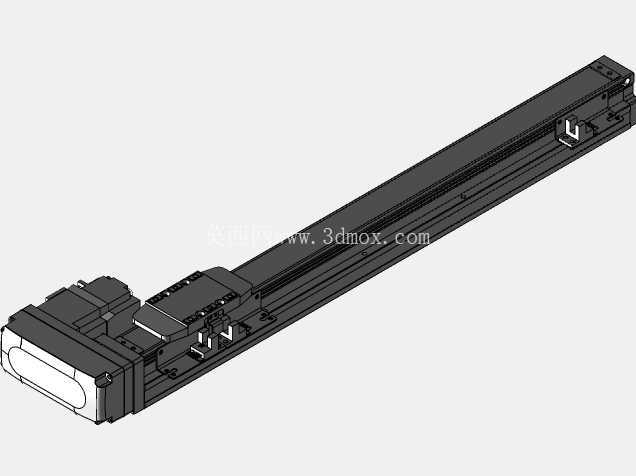

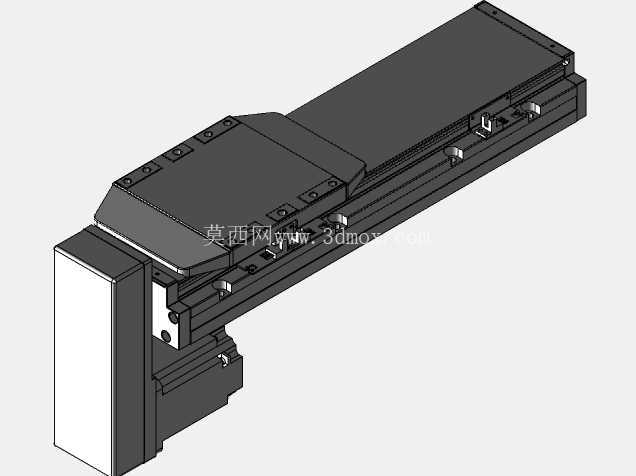

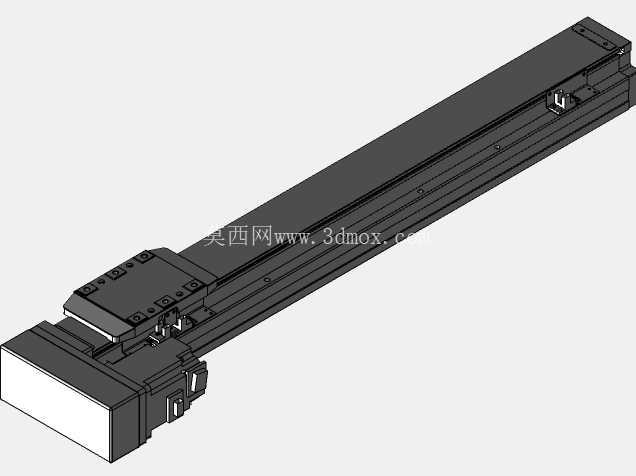

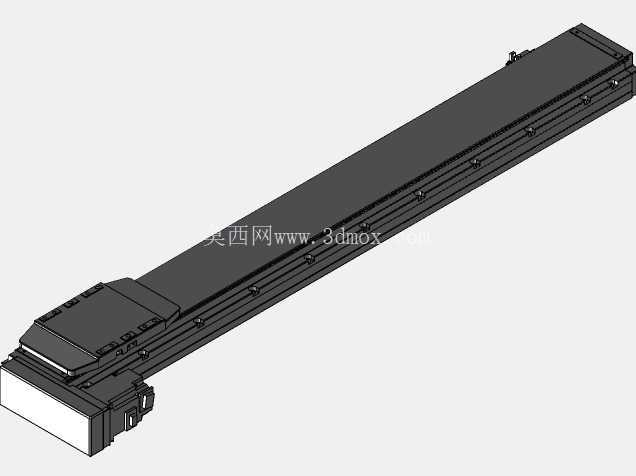

TPA GCR系列内置滚珠丝杠直线轴导轨结构

　　在FPD面板产线的玻璃基板搬运工位、医疗自动化设备的样本移载单元、半导体晶圆检测的精密滑台、洁净室测量仪器的进给轴上，这类内置滚珠丝杠的直线轴导轨是核心传动执行部件，区别于传统导轨丝杠分体装配的结构，该系列采用钢条嵌合铝制底座的一体化设计思路，从根源上解决了分体装配带来的累计误差问题。从结构设计逻辑来看，研发阶段优先考虑了洁净场景的使用需求，全密封结构搭配特殊钢带防护设计，能够阻挡运行过程中产生的微量磨屑散出，同时避免外界灰尘进入传动副内部，满足洁净室Class100级的使用要求，适配对粉尘管控严格的生产检测场景。

　　底座采用铝制一体成型工艺，将钢质导轨条直接嵌入铝底座预制槽内后再进行磨削加工，导轨凹槽磨削工序一次装夹完成，相比传统分体式导轨丝杠装配结构，整体重量降低25%的同时，不会出现多零件装配带来的形位公差偏移，行走直线度表现更优，重复定位精度可以稳定控制在±0.005mm区间，满足精密检测、微组装工位的定位要求。从安装边界来看，该系列导轨采用模块化设计，安装面的基准边与导轨行走方向的平行度在出厂前已经完成预校准，设备集成时只需将模块底座固定在设备安装平台的基准面上，无需再对导轨、丝杠进行逐一调校，能够大幅缩短设备组装的调试周期；滑块的安装孔位采用标准化间距设计，可适配不同规格的负载安装板，端部的电机连接座支持直连伺服电机或通过同步轮转接，适配不同安装空间的布局需求。

　　在实际运行过程中，滚珠丝杠副内置在导轨本体内部，运行时的传动噪音相比外装丝杠结构降低15%以上，同时内置结构避免了丝杠外露带来的安全隐患，操作人员误触运动部件的风险大幅降低。针对不同的行程需求，该系列导轨的底座铝型材采用统一截面设计，可根据实际使用场景裁切对应长度，钢质导轨条与丝杠可匹配行程长度定制，无需重新开模制作底座型材，能够缩短非标设备的供货周期。在负载适配性上，钢条嵌合的结构让底座的刚性相比纯铝导轨提升40%以上，可承受垂直安装、水平安装等不同安装方向的负载，不会因为铝材质刚性不足出现导轨变形、精度衰减的问题，长期运行后的精度保持性更优，适合7*24小时连续运行的自动化产线使用。

　　在设备选型阶段，结构工程师可直接根据所需行程、负载重量、运行速度匹配对应规格的模块，无需单独计算导轨、丝杠、轴承座的适配参数，模块化的设计让选型效率大幅提升，三维建模时可直接调用模块模型完成整体设备布局，无需逐个绘制导轨、丝杠、支撑座的零件模型，缩短设备研发的三维设计周期。值得注意的是，该结构的凹槽磨削工序是在钢条嵌合完成后进行，因此不存在嵌合应力释放带来的导轨精度变形问题，相比嵌合后二次装配的结构，长期运行后的精度保持寿命提升30%以上，减少设备后期的维护校准频次。在洁净室场景使用时，全密封钢带结构可搭配负压抽尘接口，将传动副内部产生的微量磨屑集中抽排，避免污染洁净室环境，适配半导体、面板生产等对环境颗粒度要求极高的场景。医疗自动化设备中，该结构可用于试剂卡的精准移载、检测样本的工位切换，高重复定位精度能够保证取样、加样动作的位置准确性，全密封结构也方便设备表面的消毒清洁处理，不会出现消毒液体渗入传动副内部造成锈蚀卡滞的问题。
