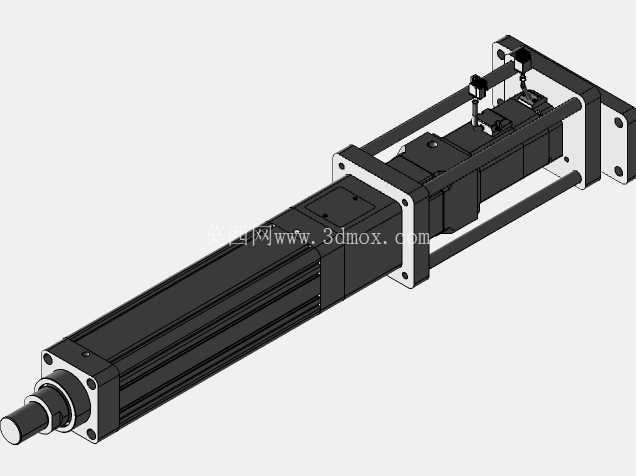

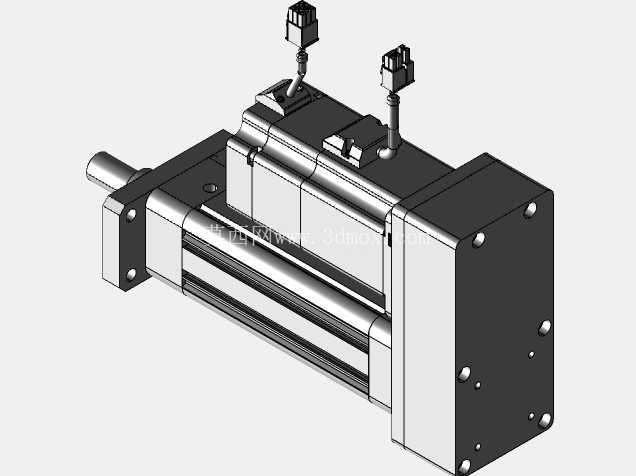

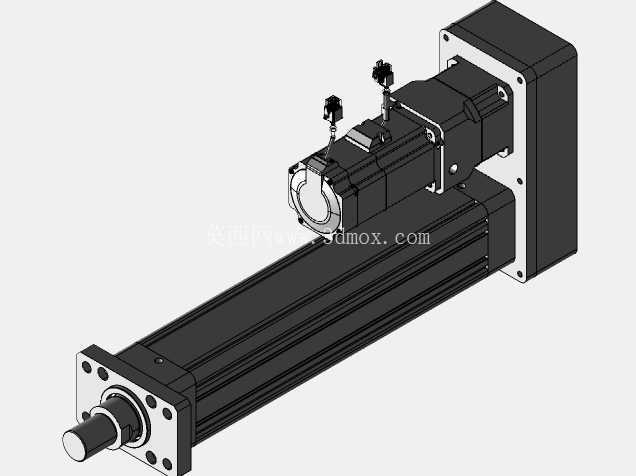

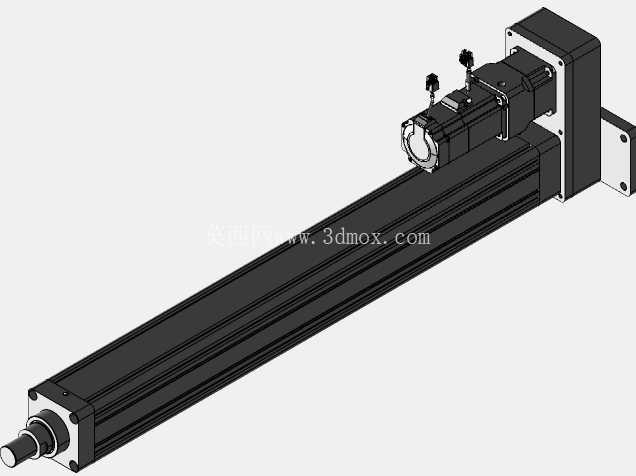

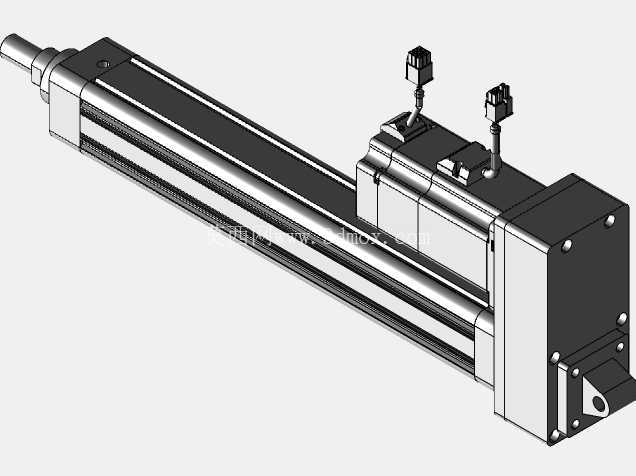

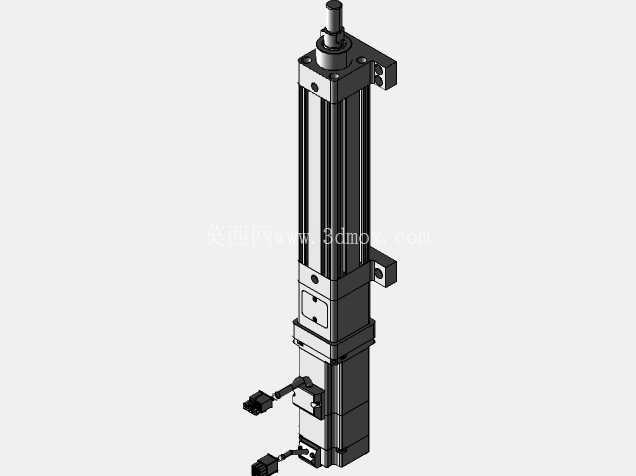

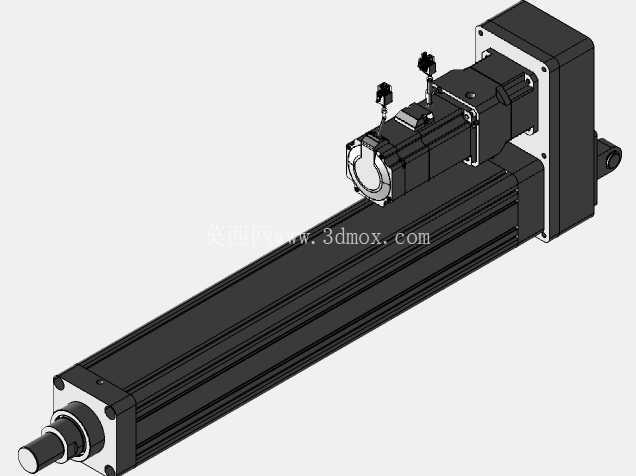

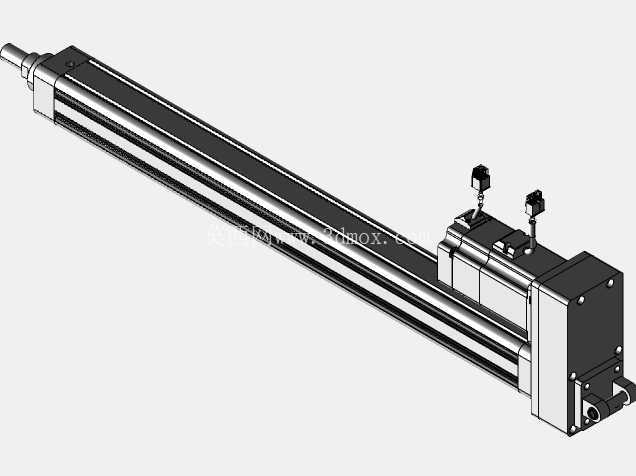

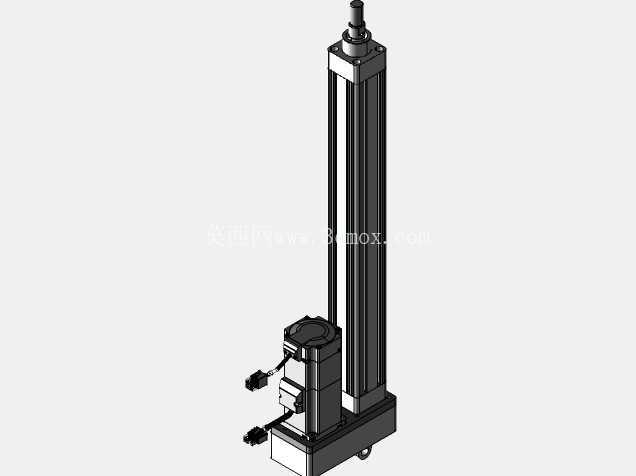

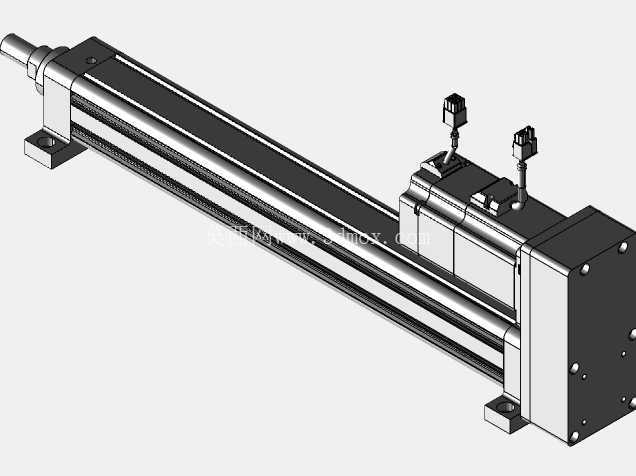

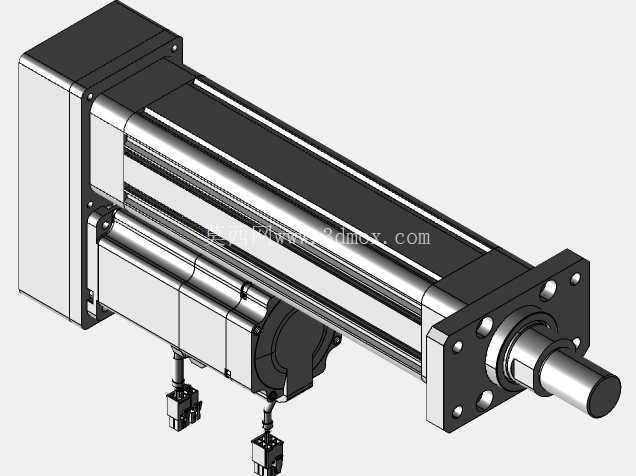

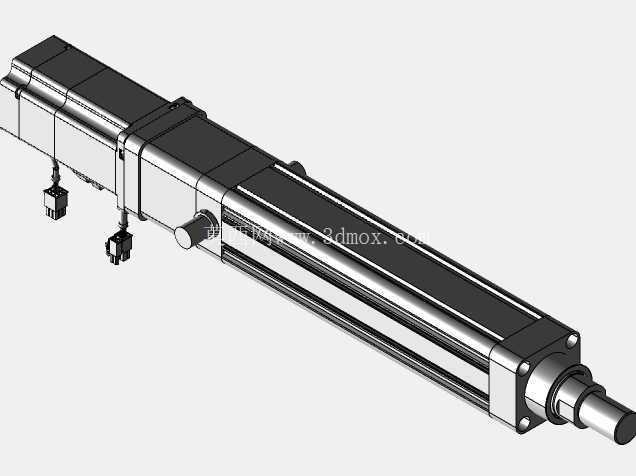

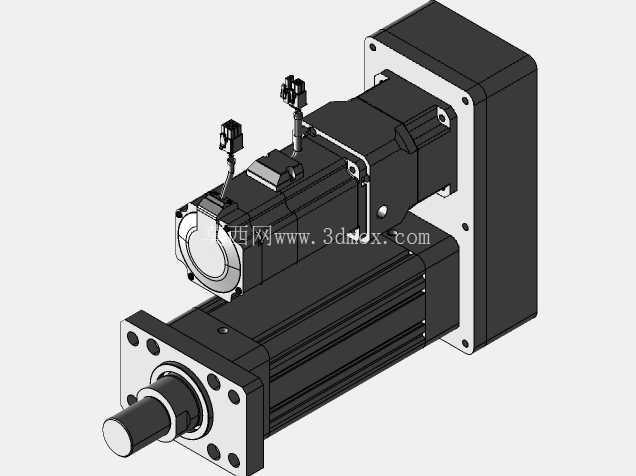

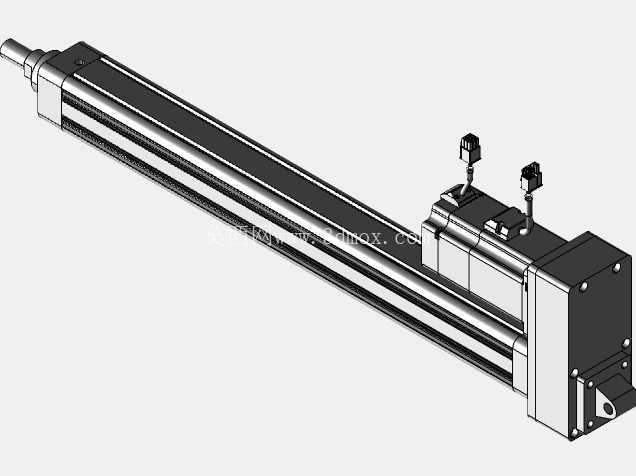

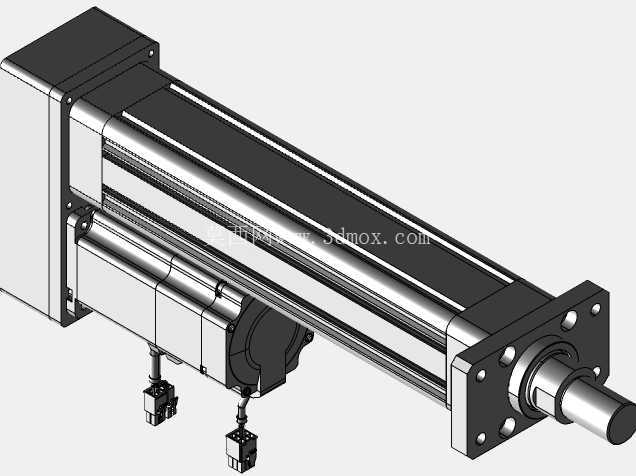

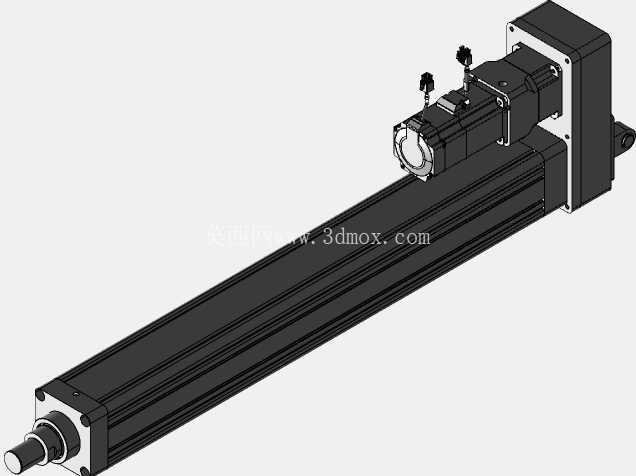

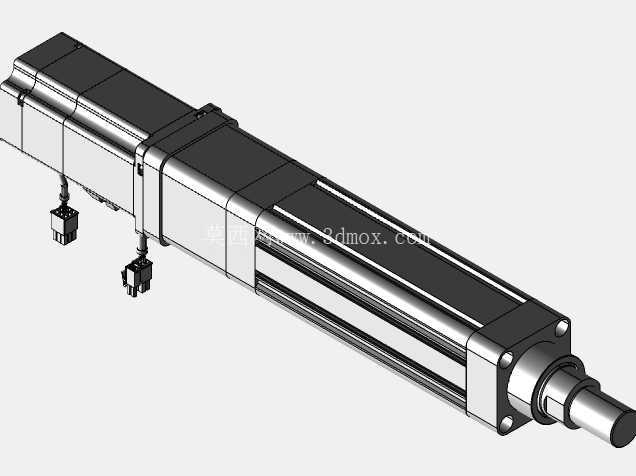

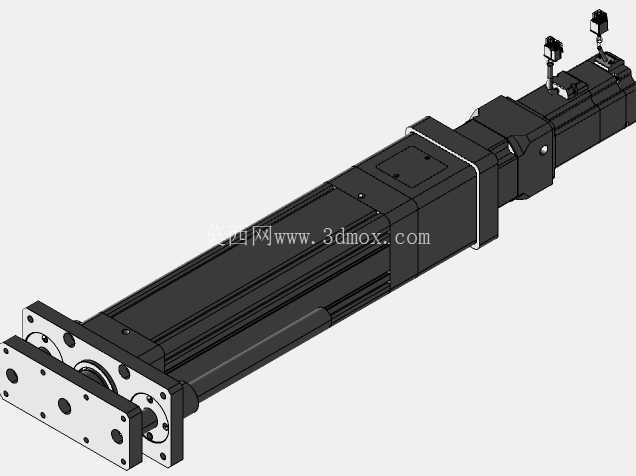

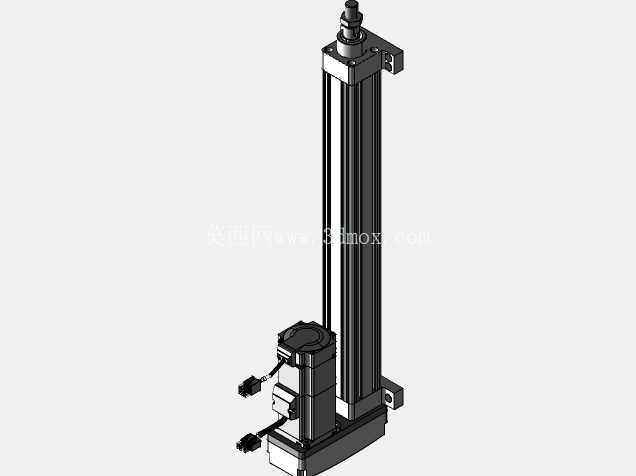

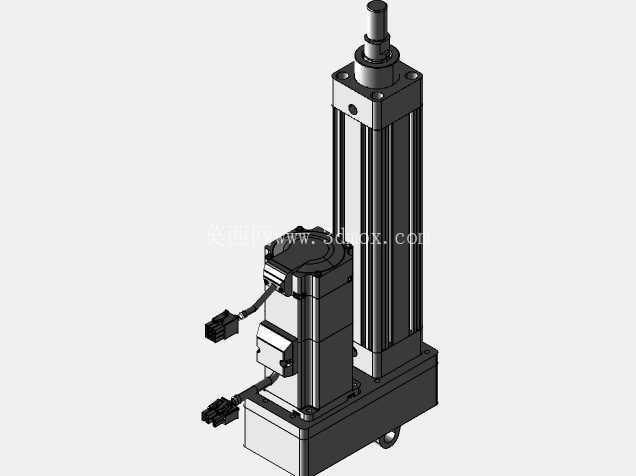

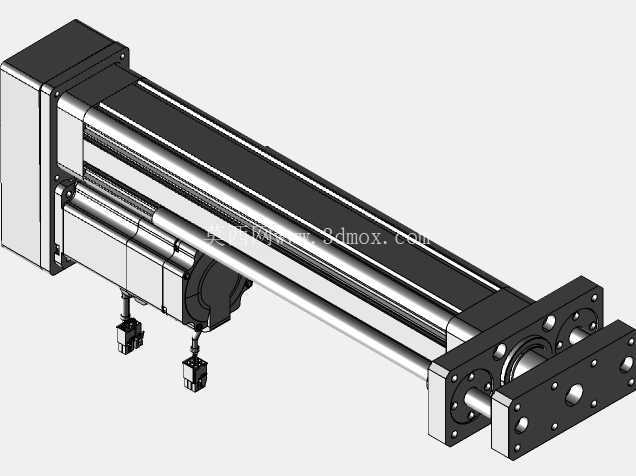

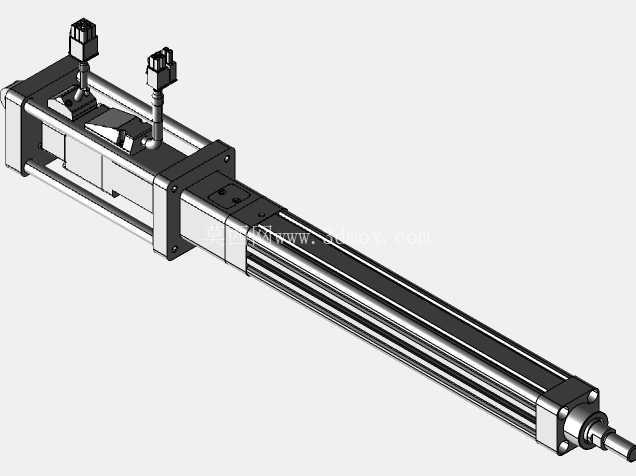

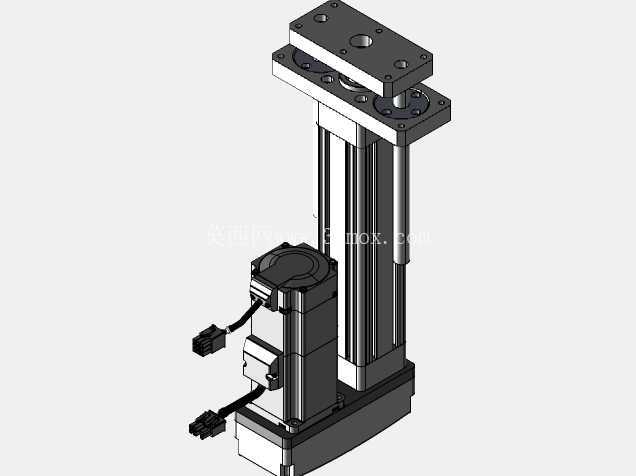

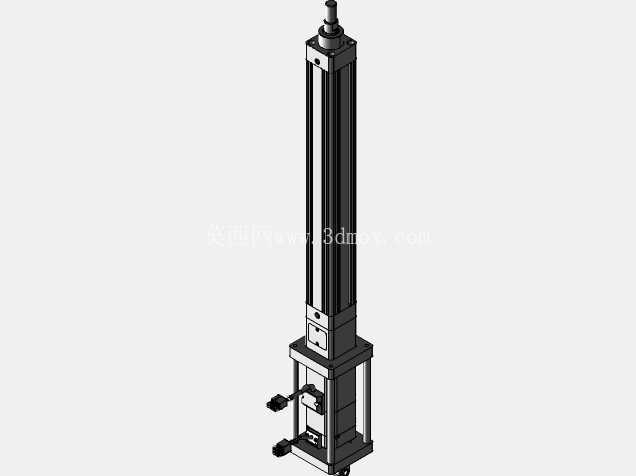

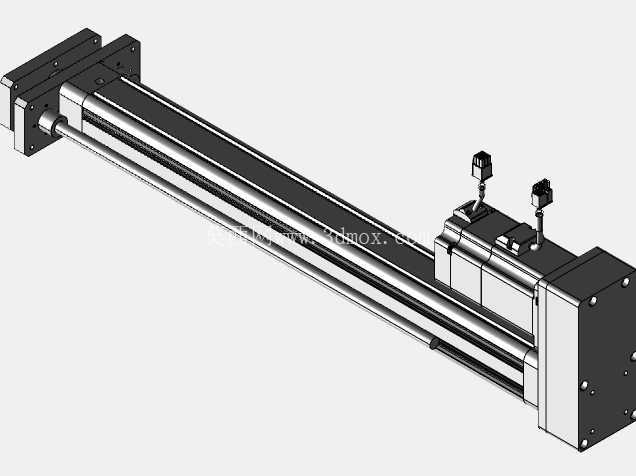

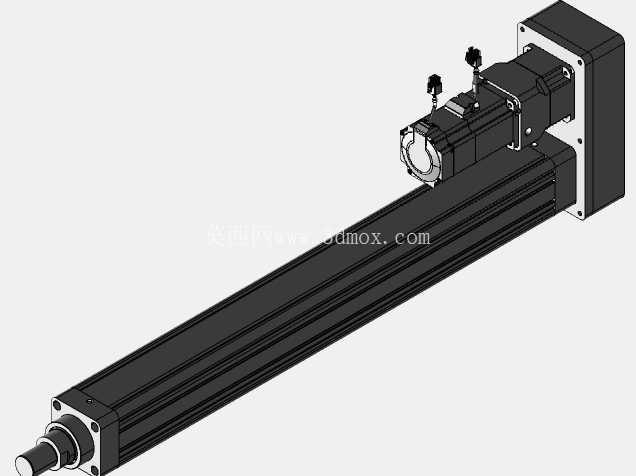

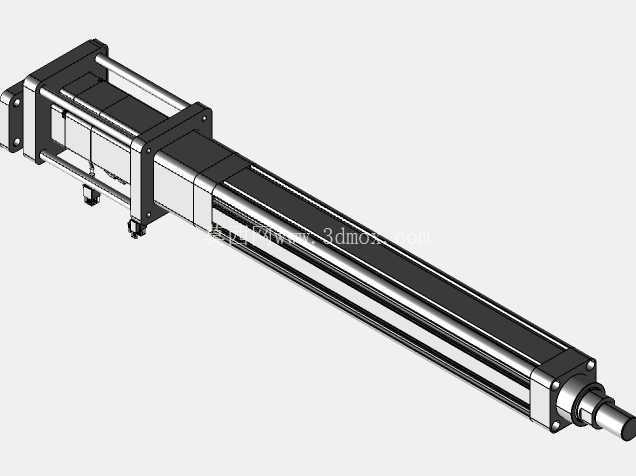

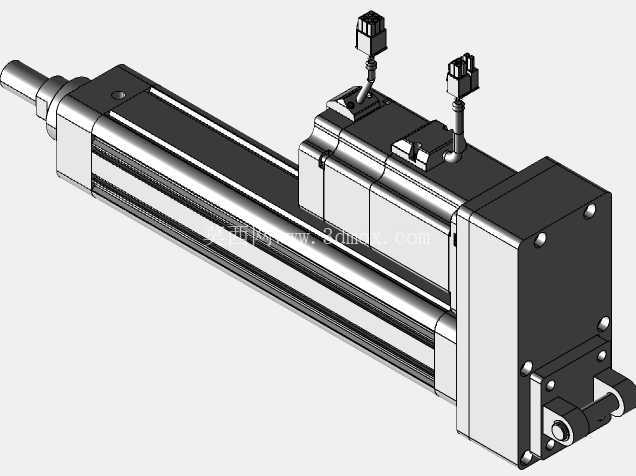

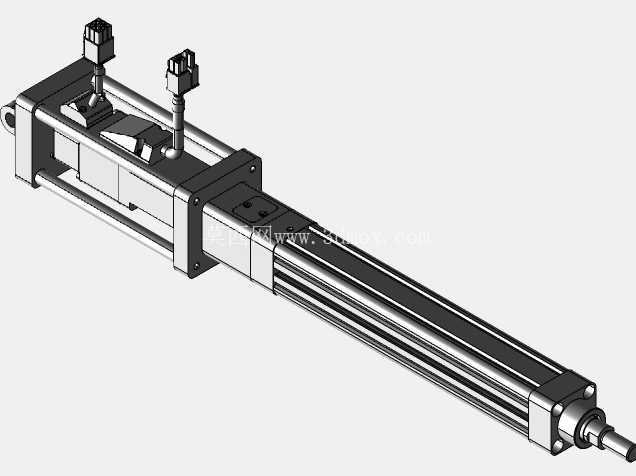

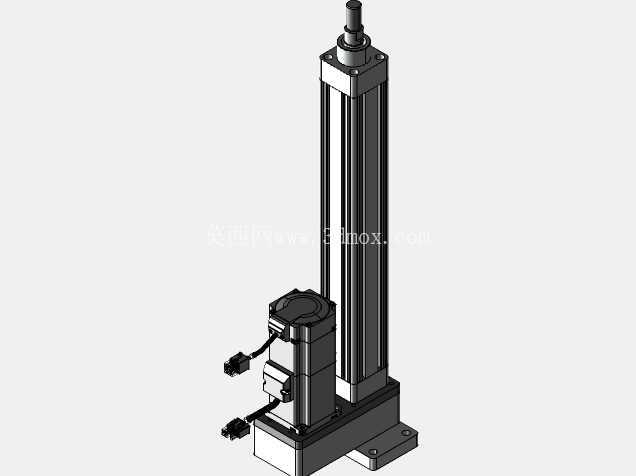

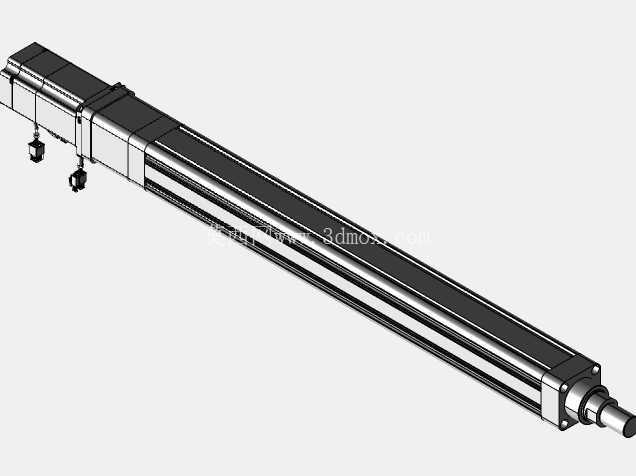

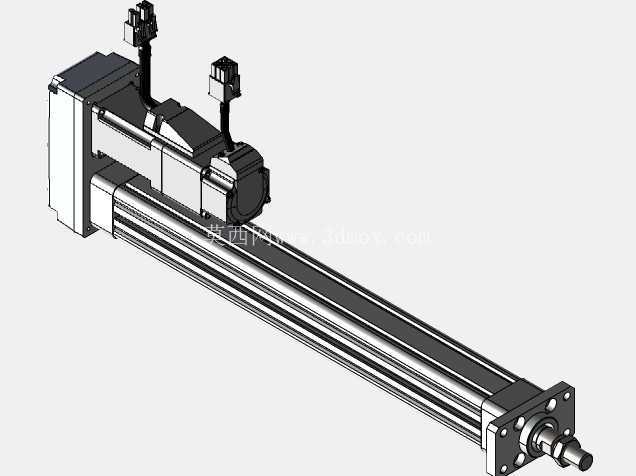

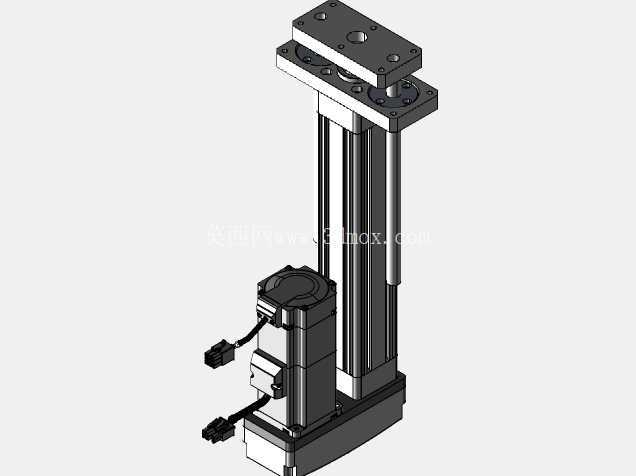

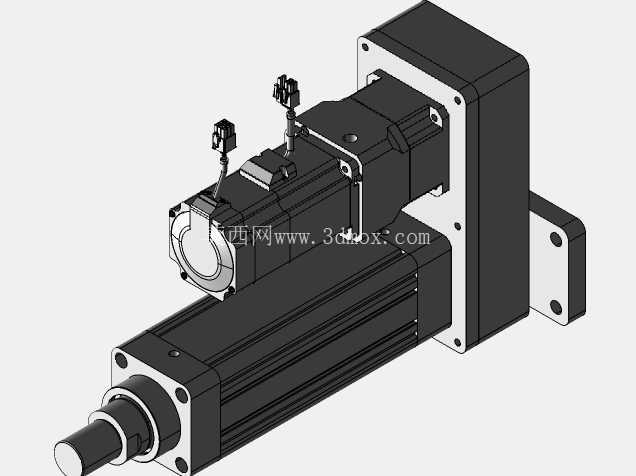

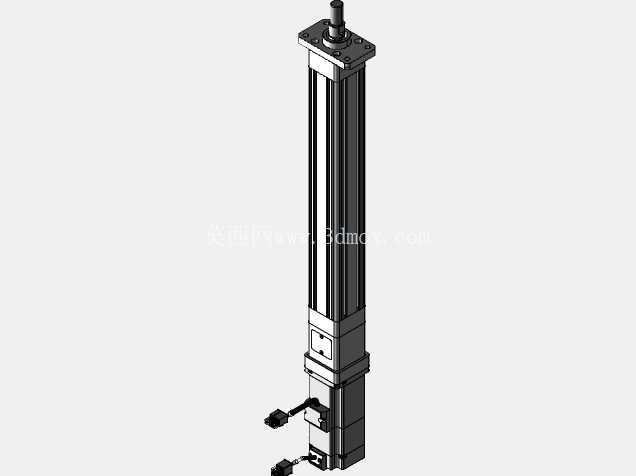

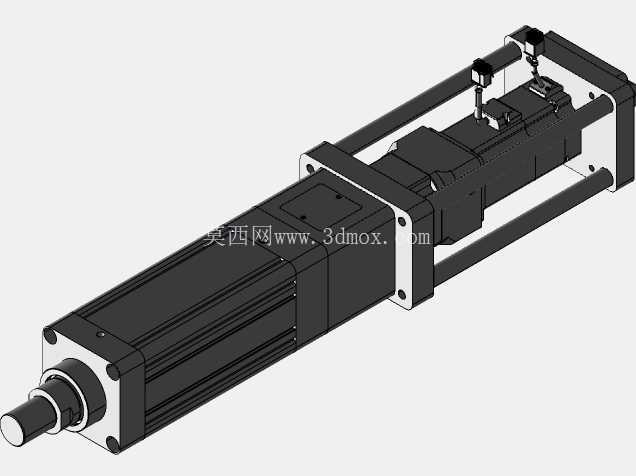

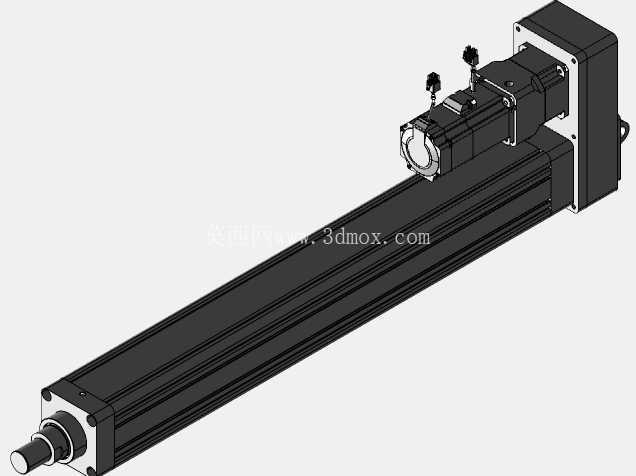

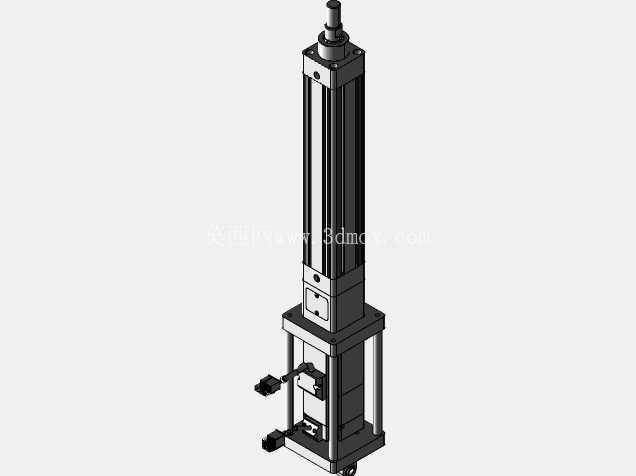

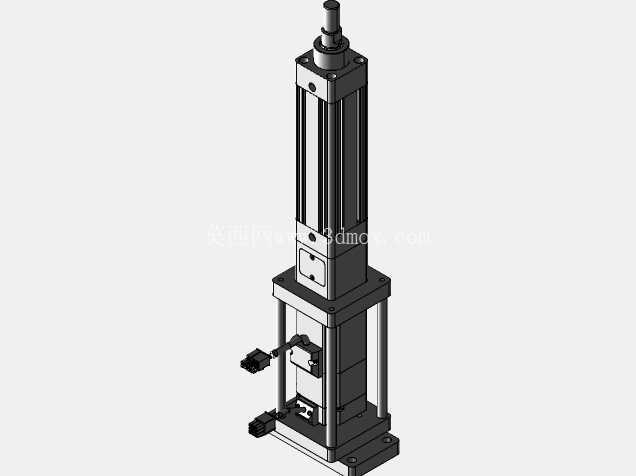

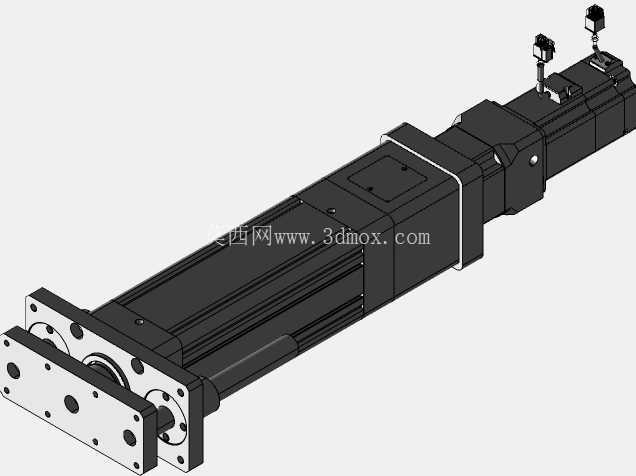

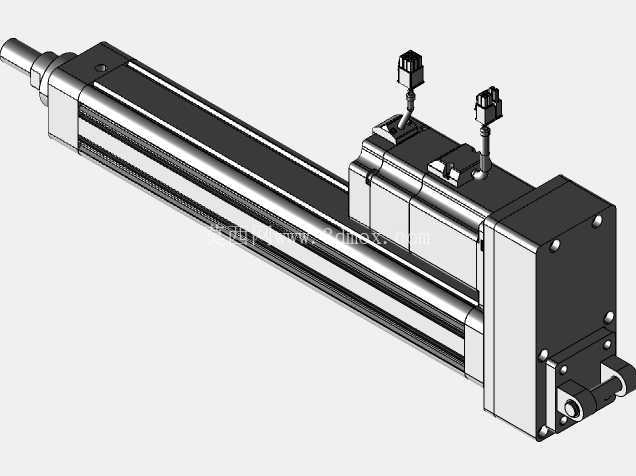

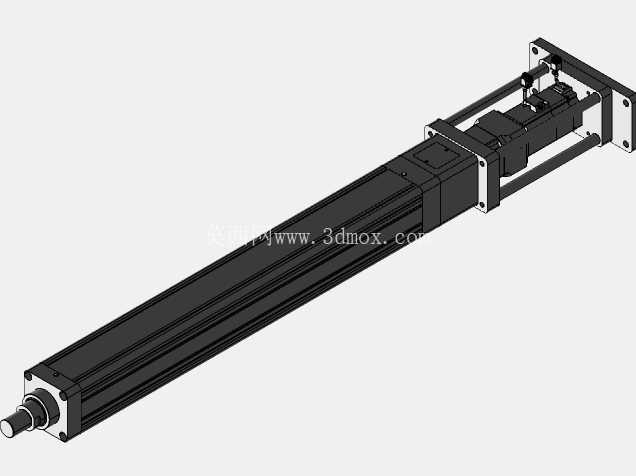

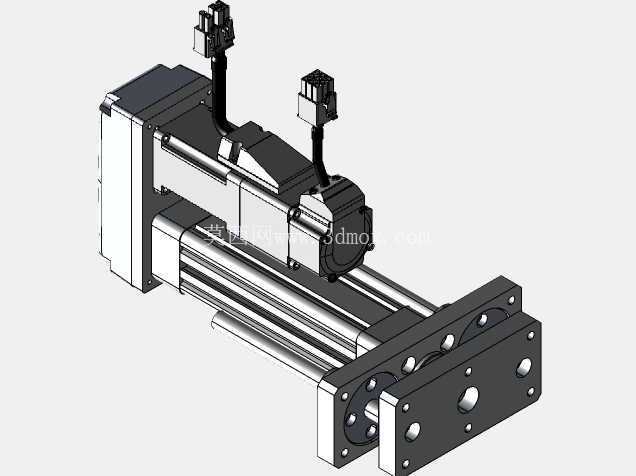

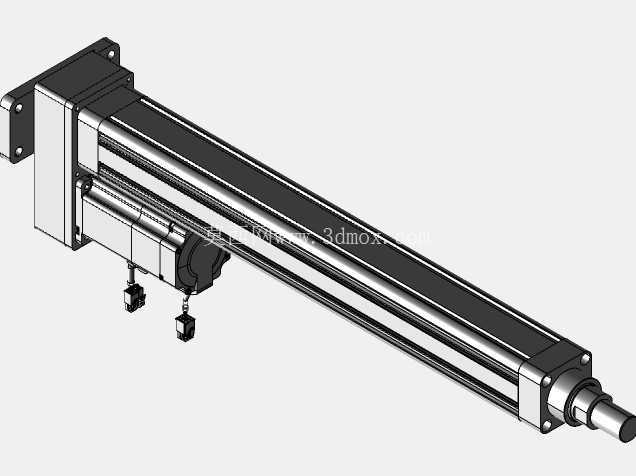

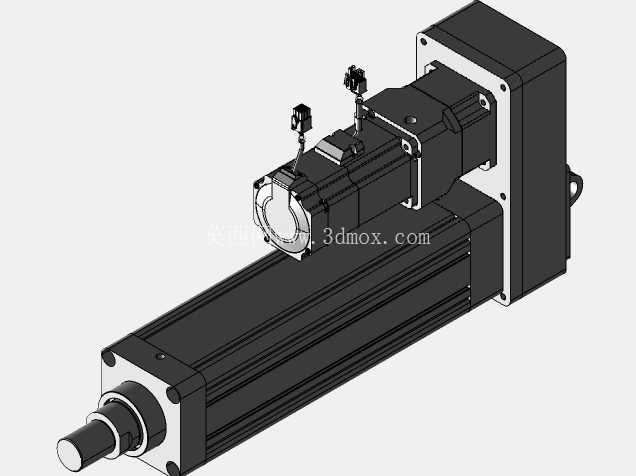

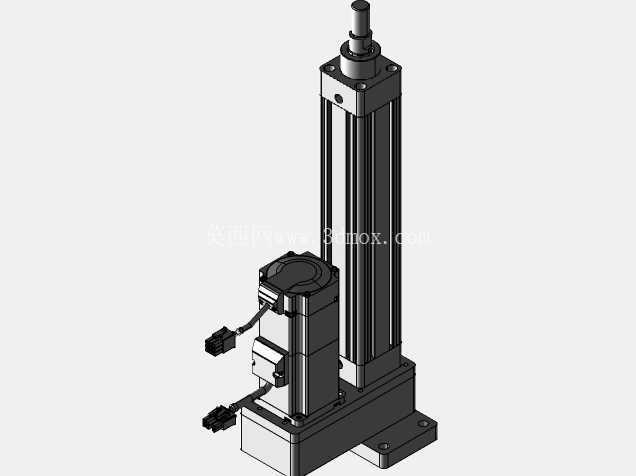

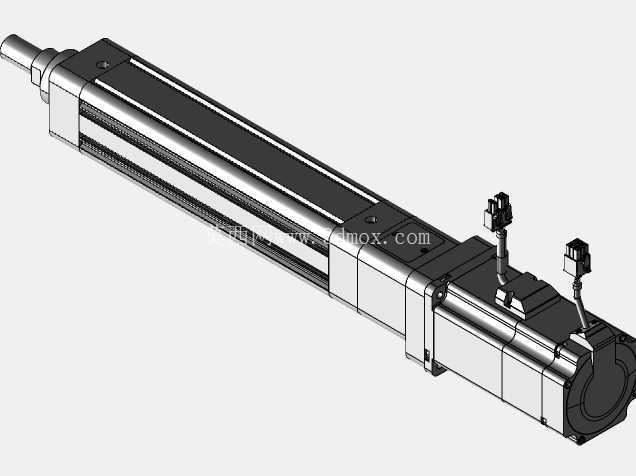

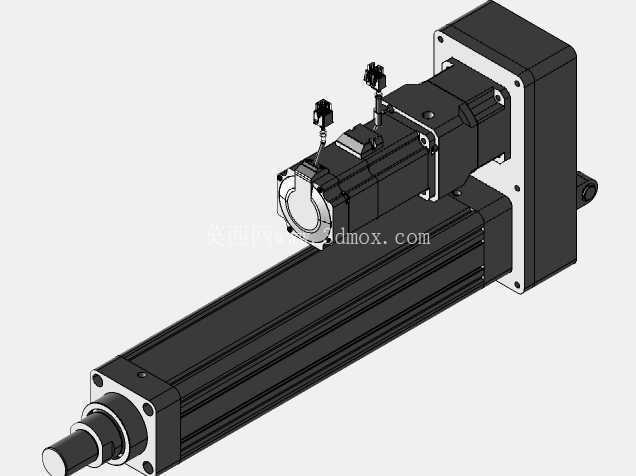

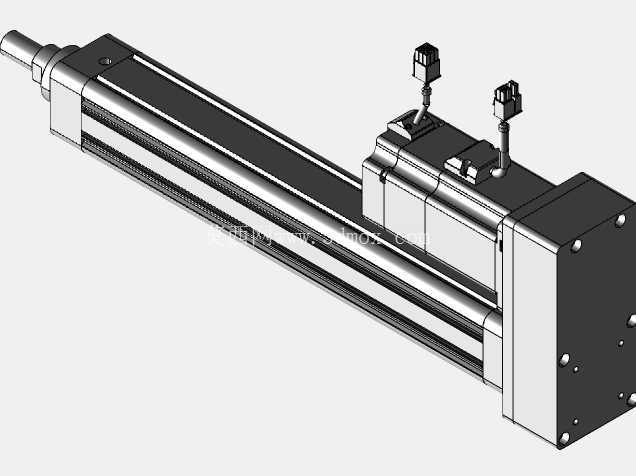

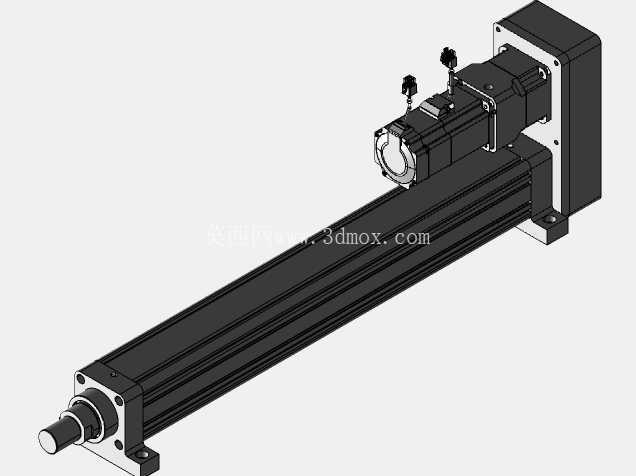

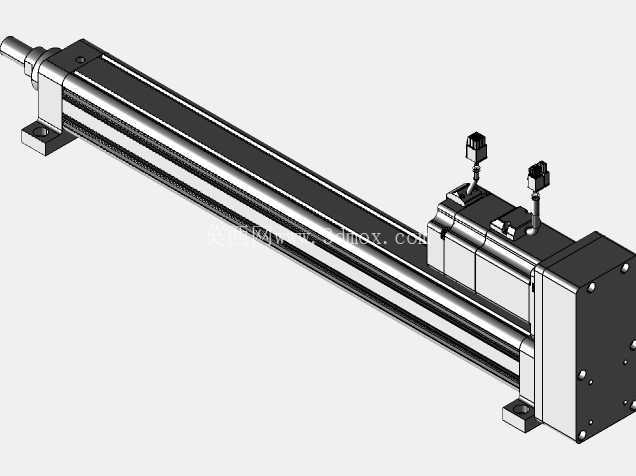

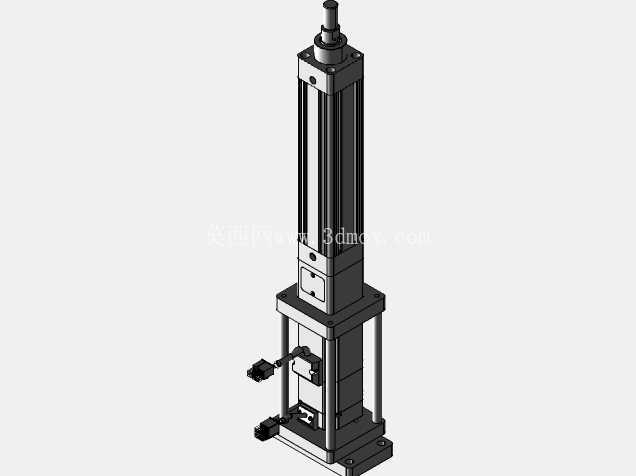

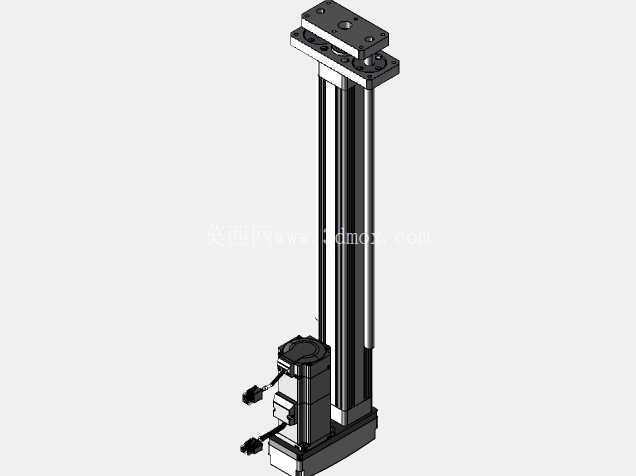

TPA ESR轻负载电动缸精密传动结构

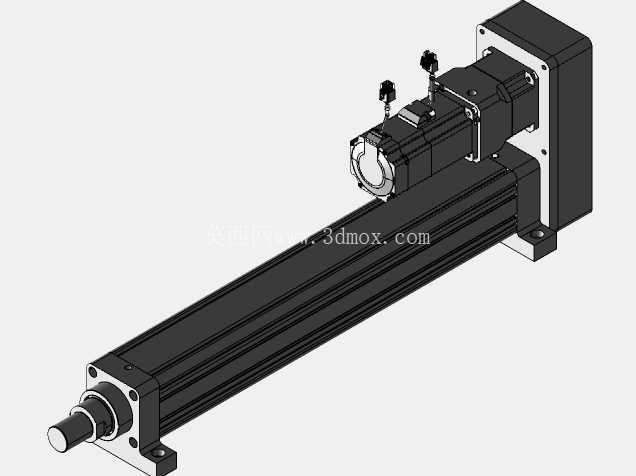

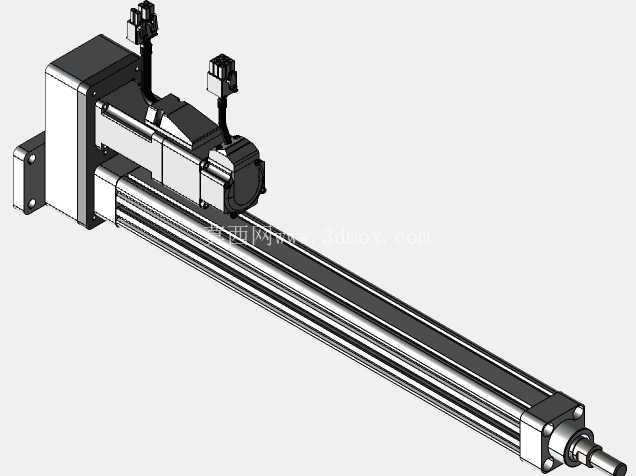

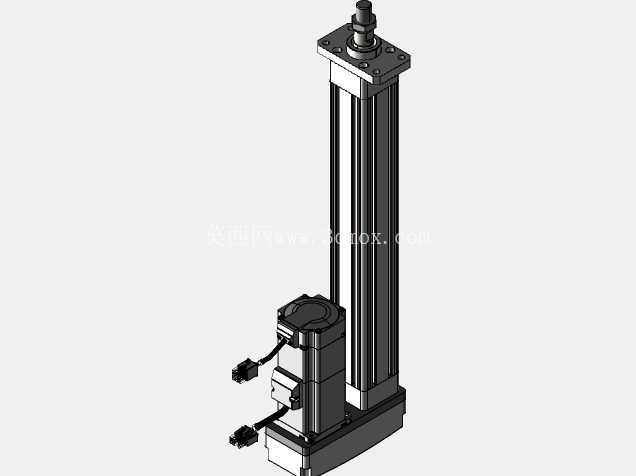

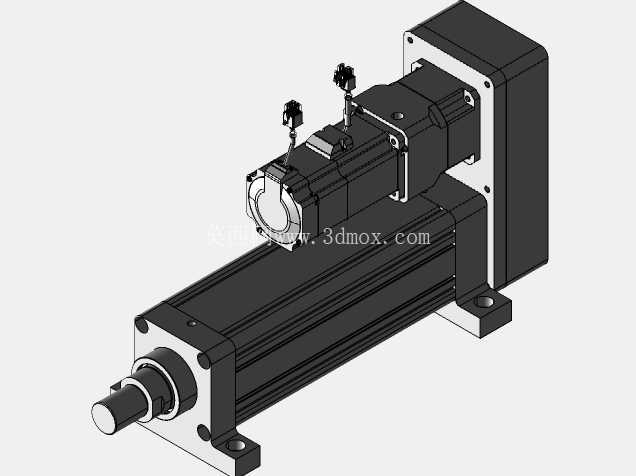

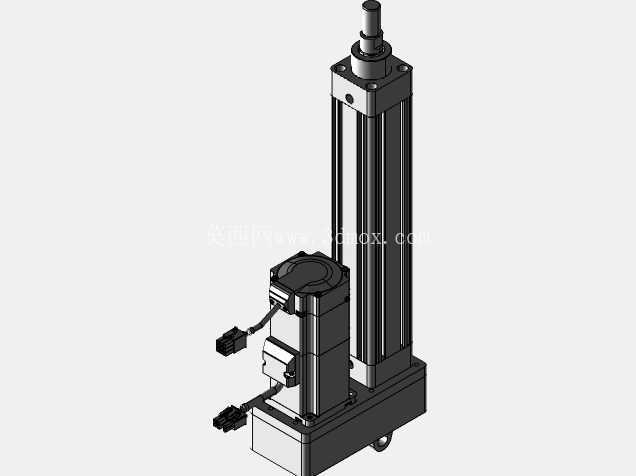

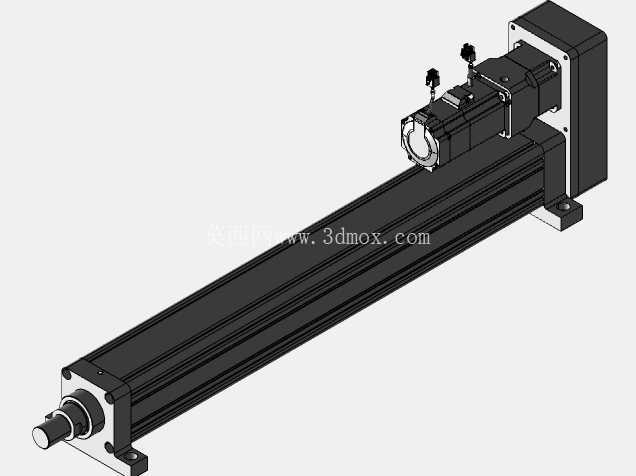

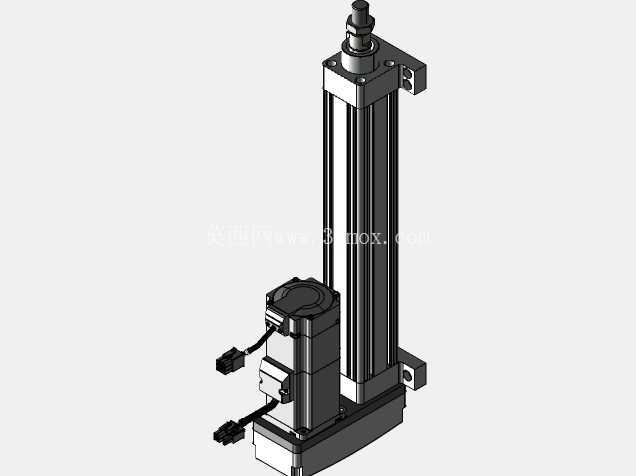

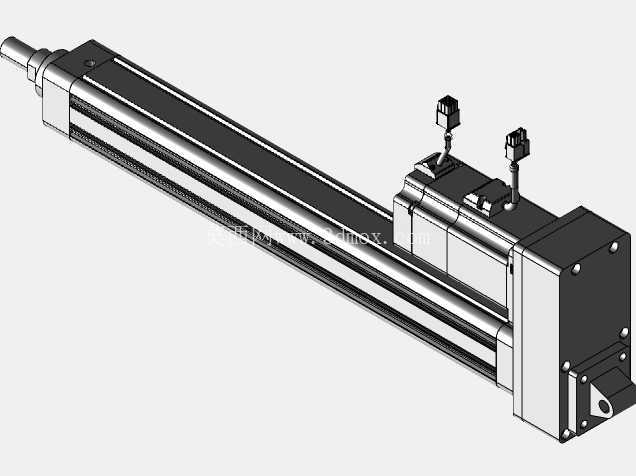

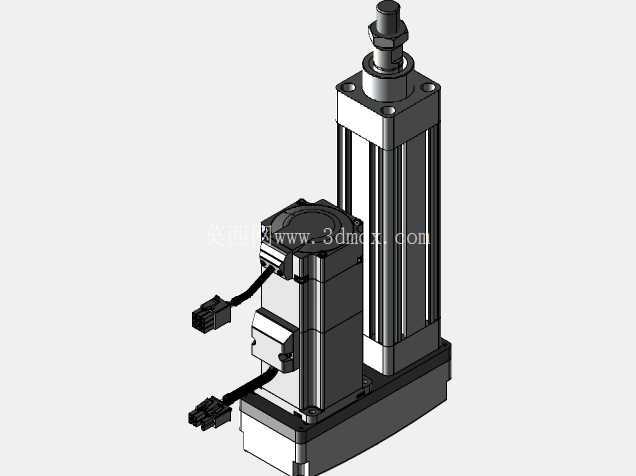

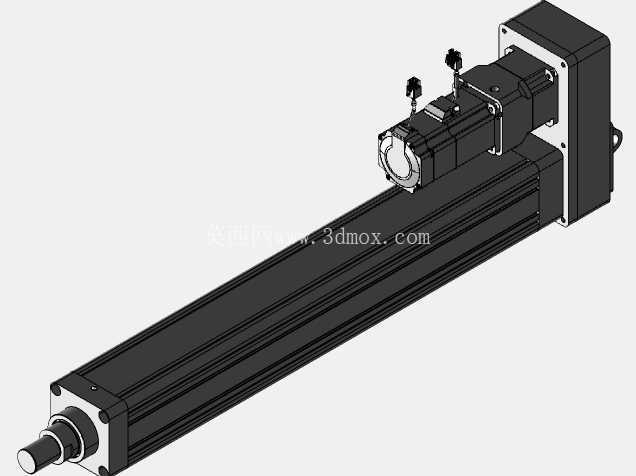

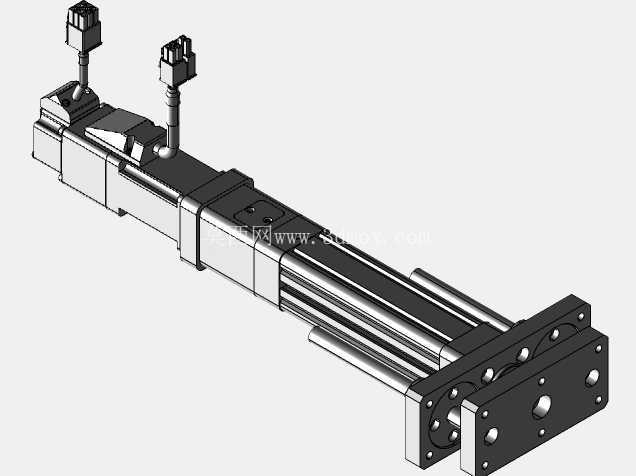

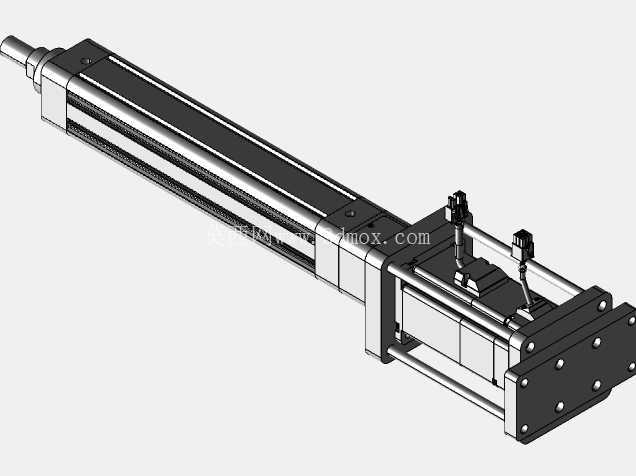

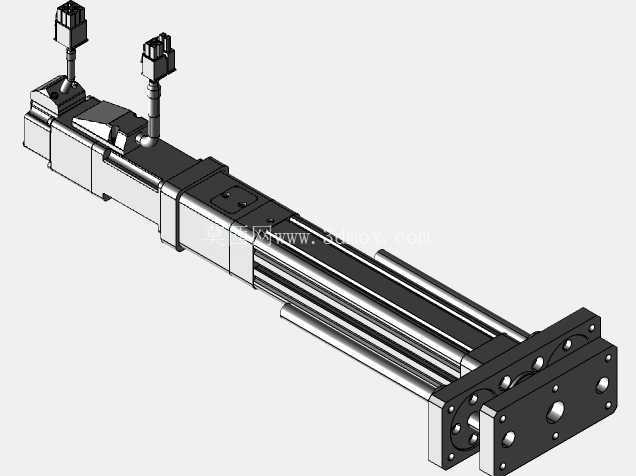

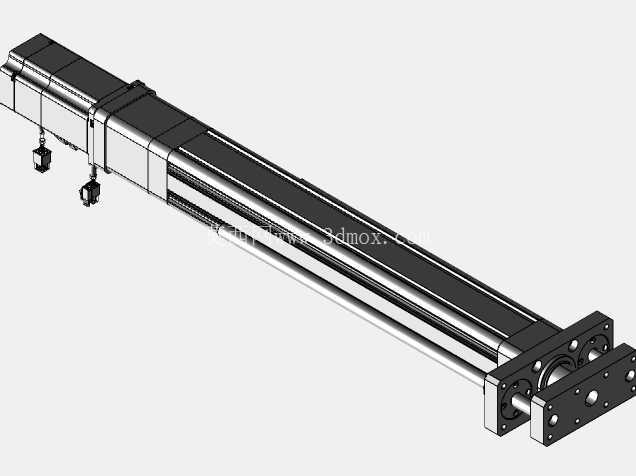

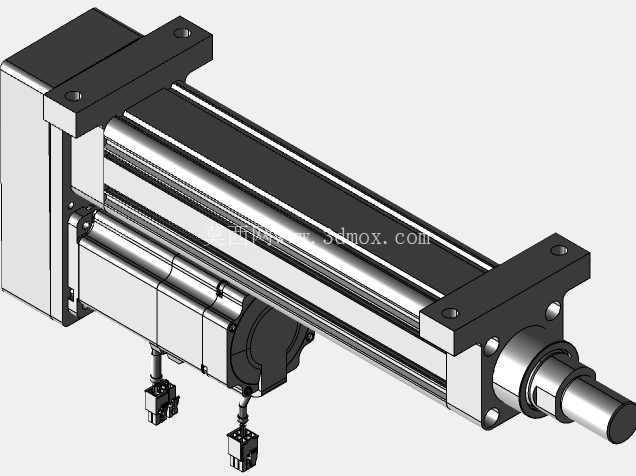

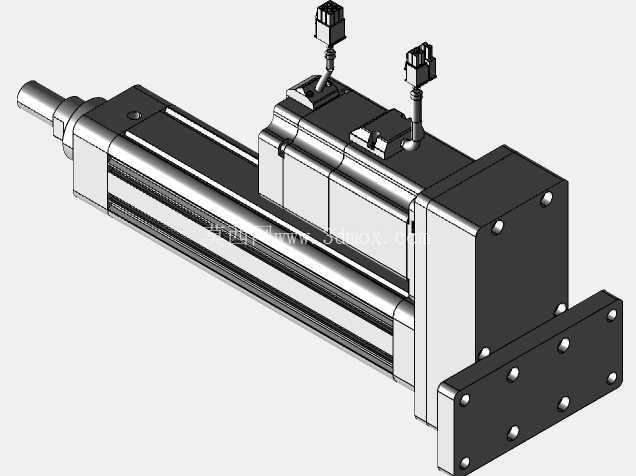

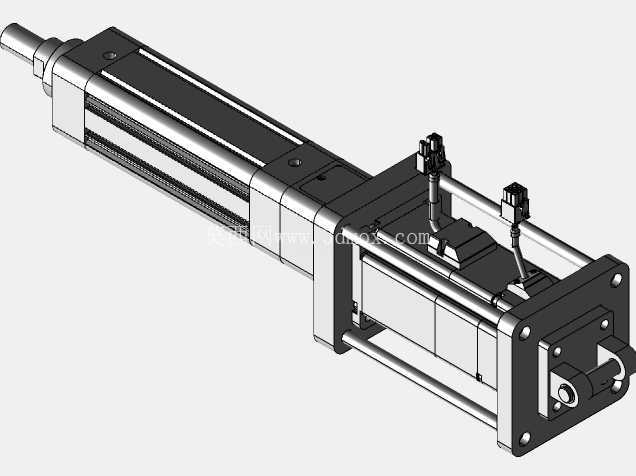

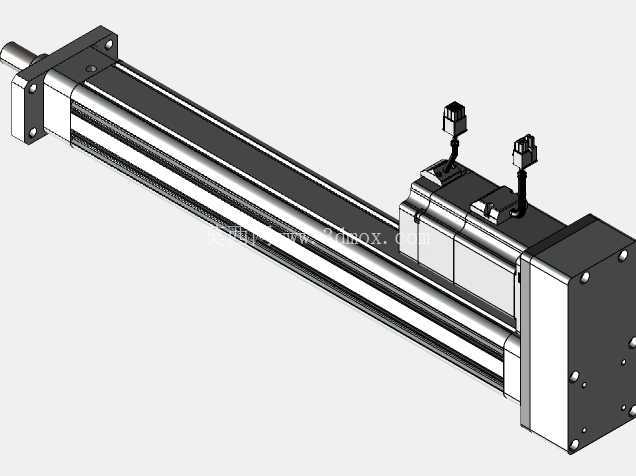

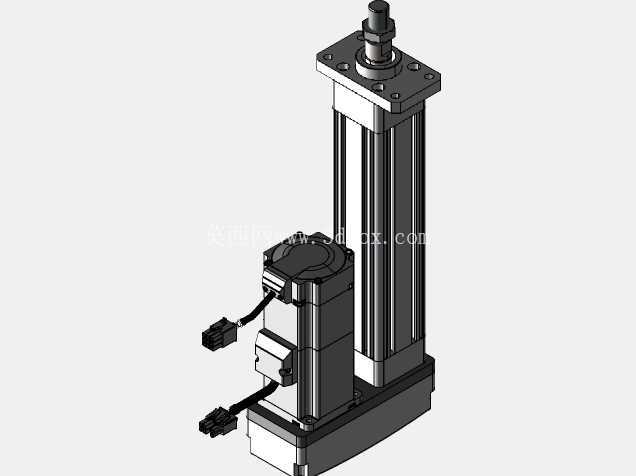

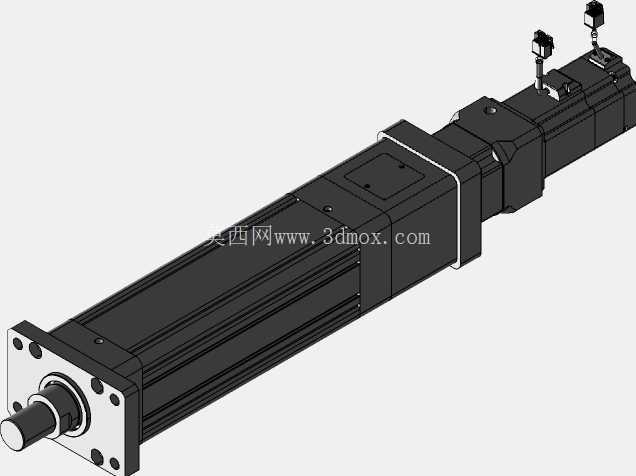

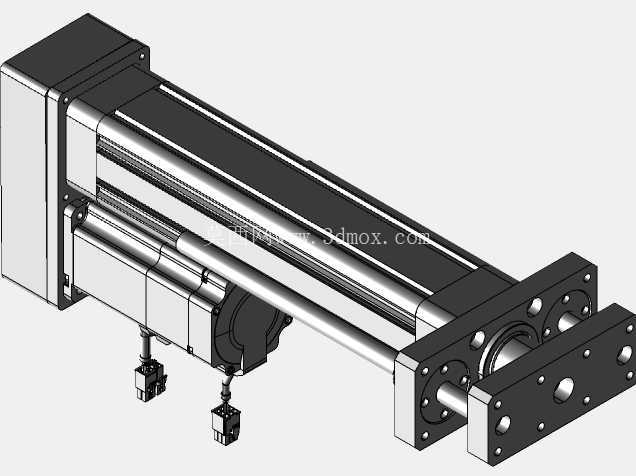

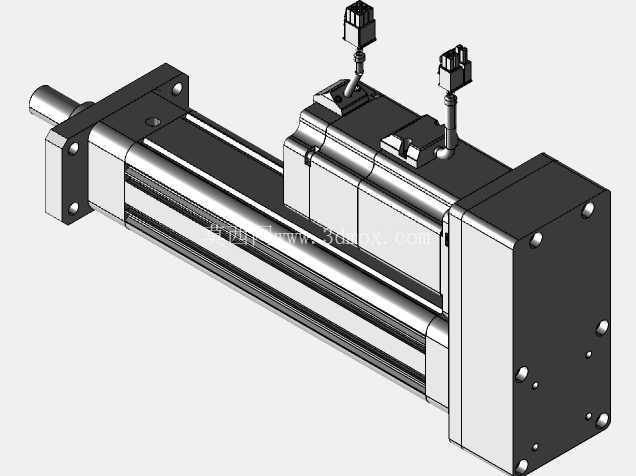

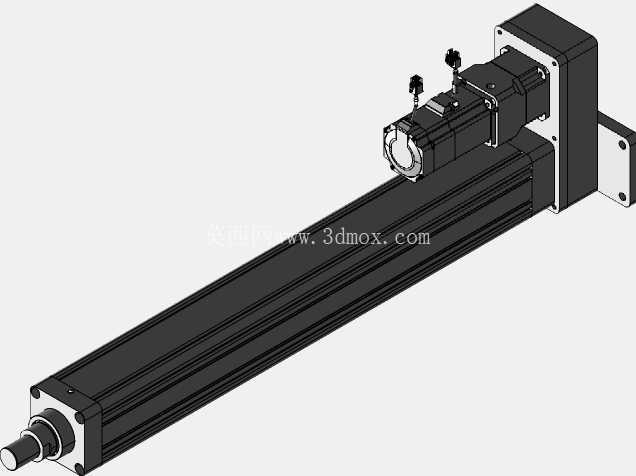

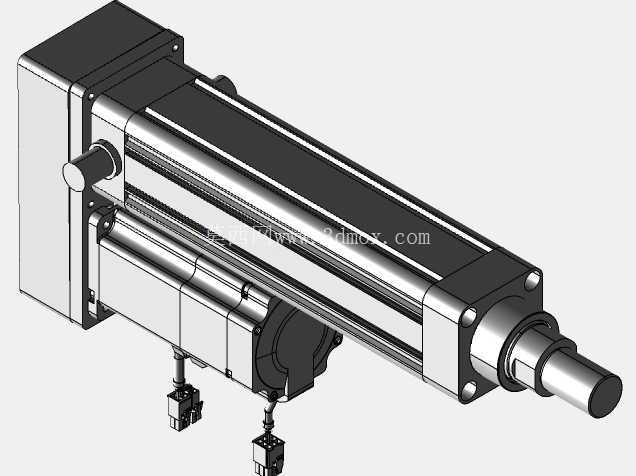

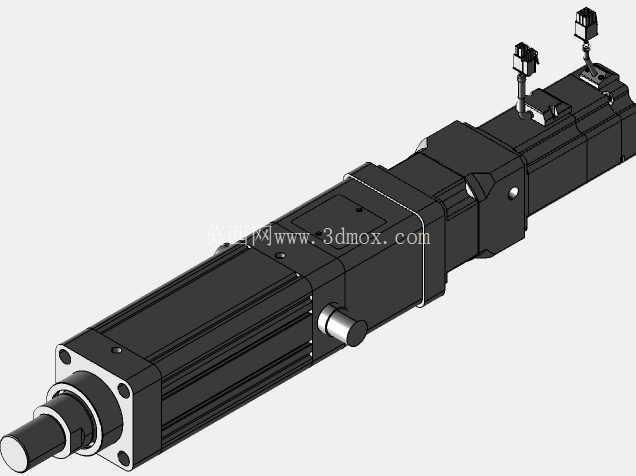

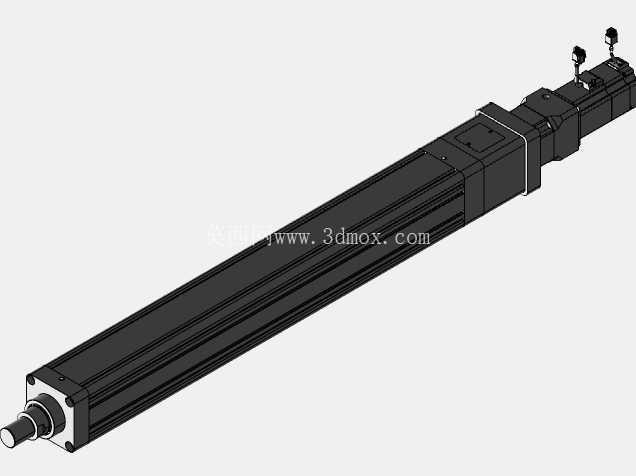

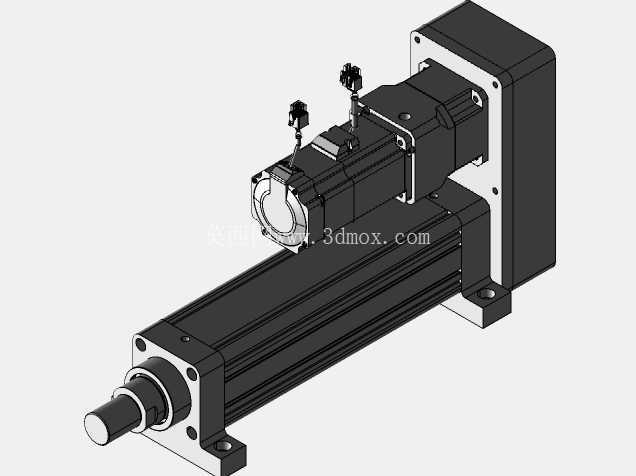

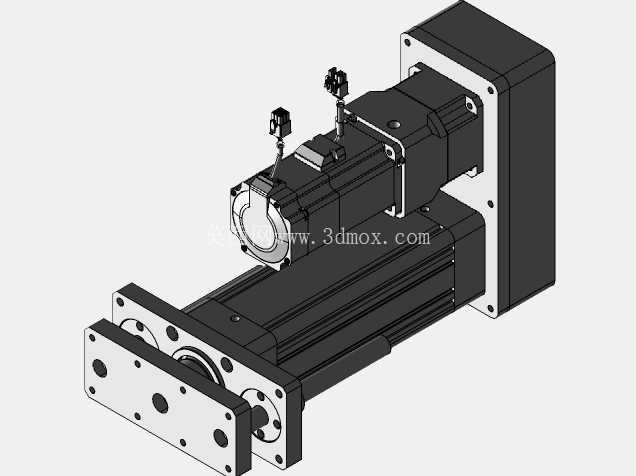

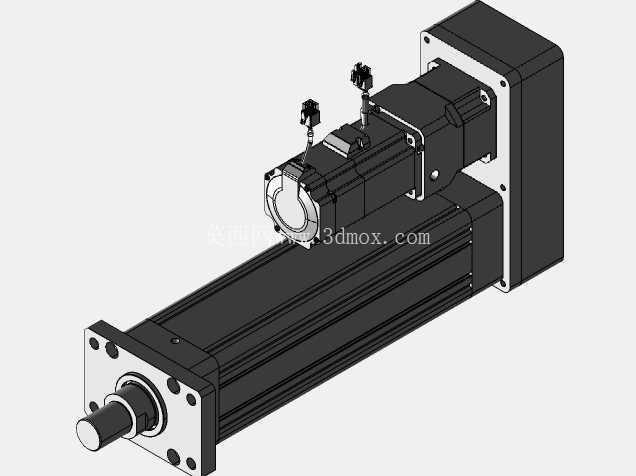

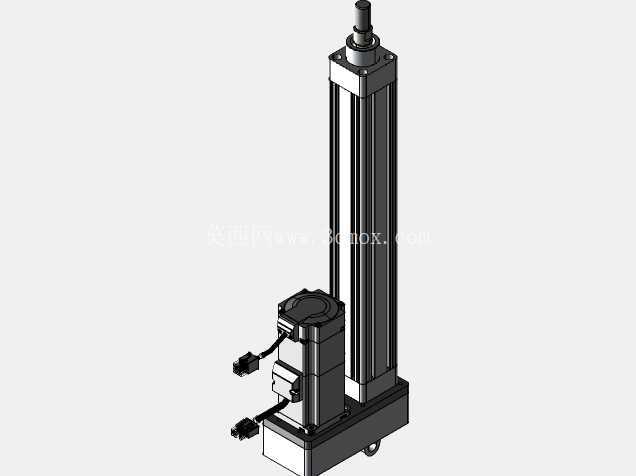

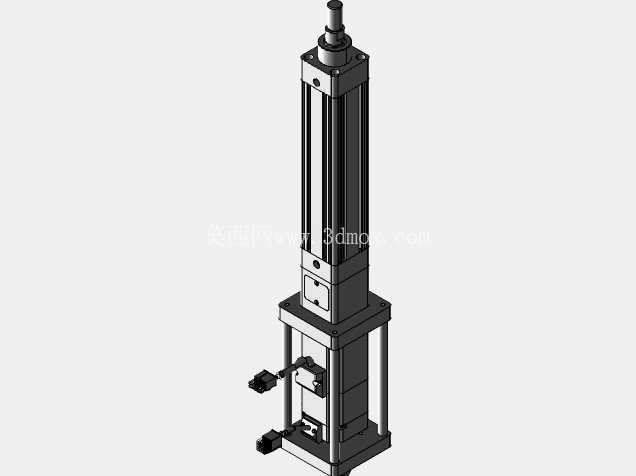

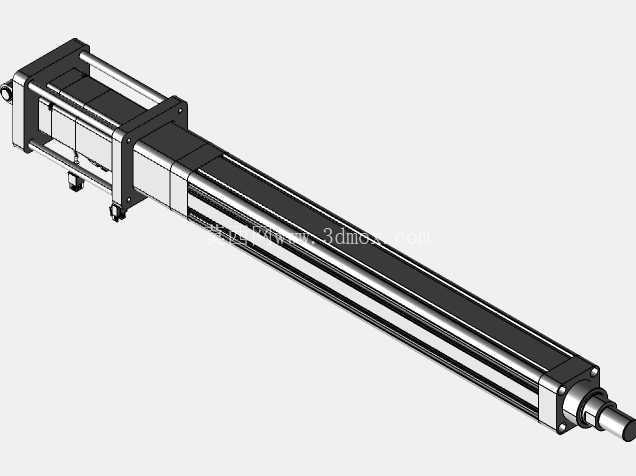

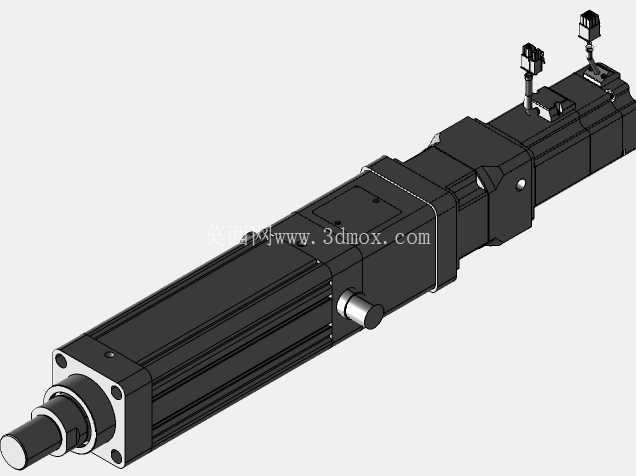

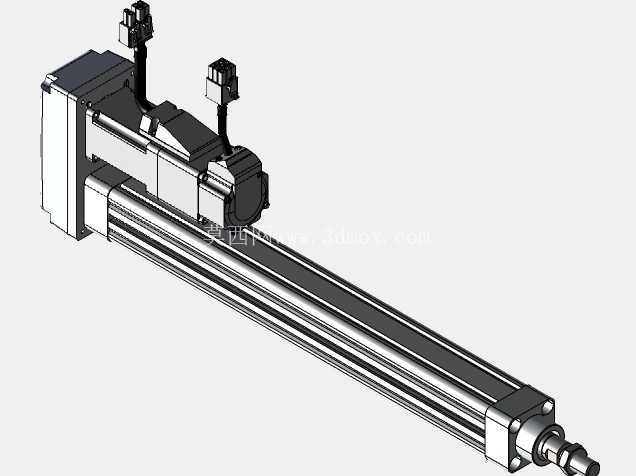

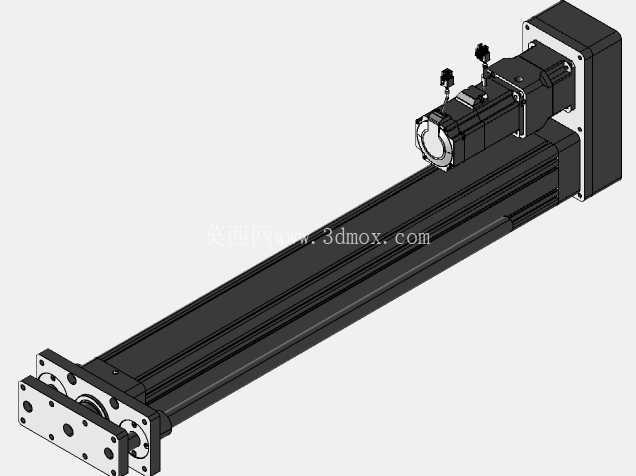

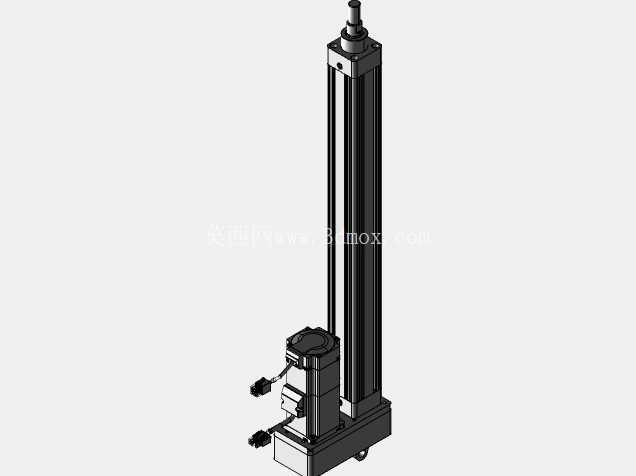

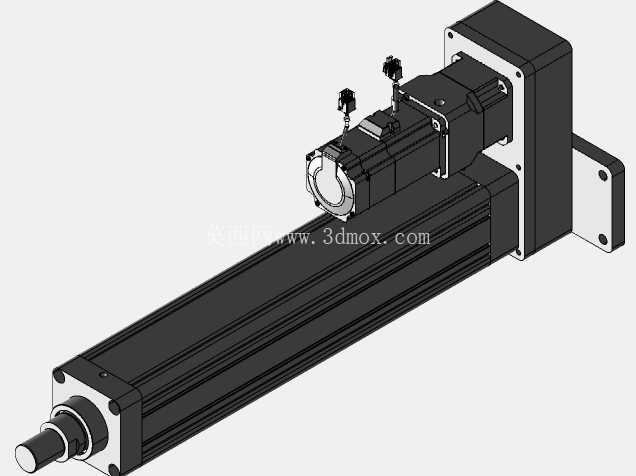

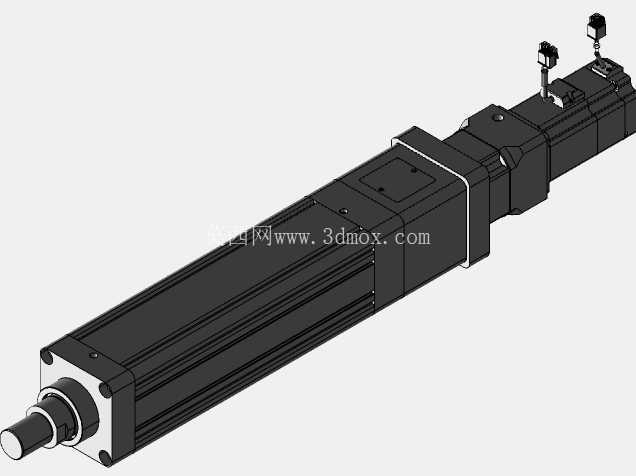

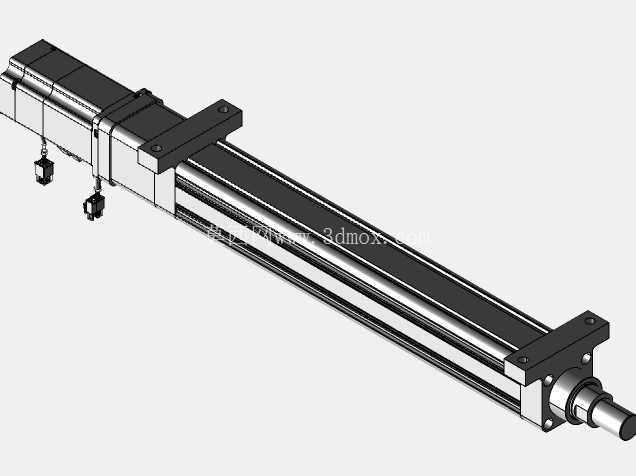

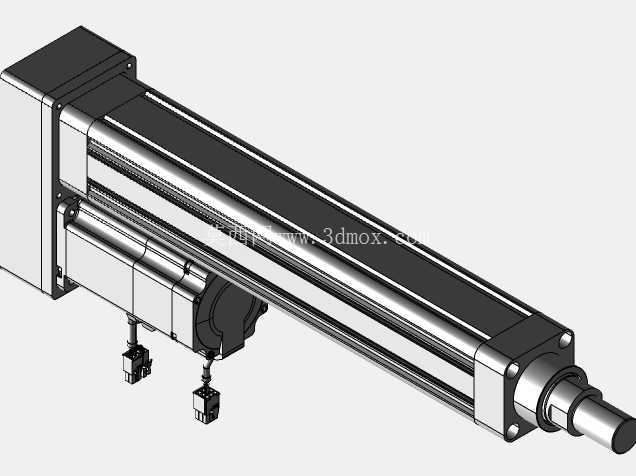

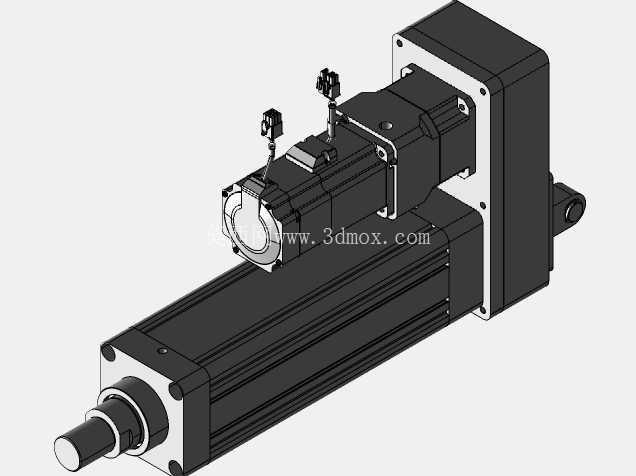

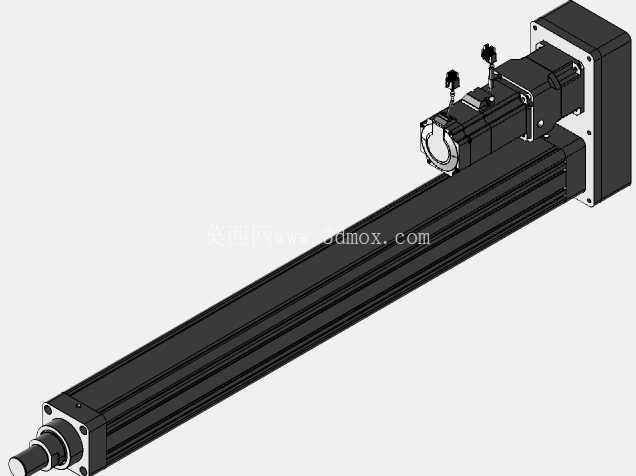

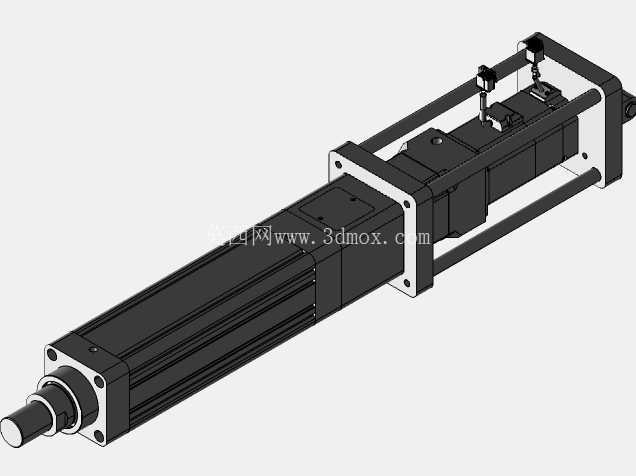

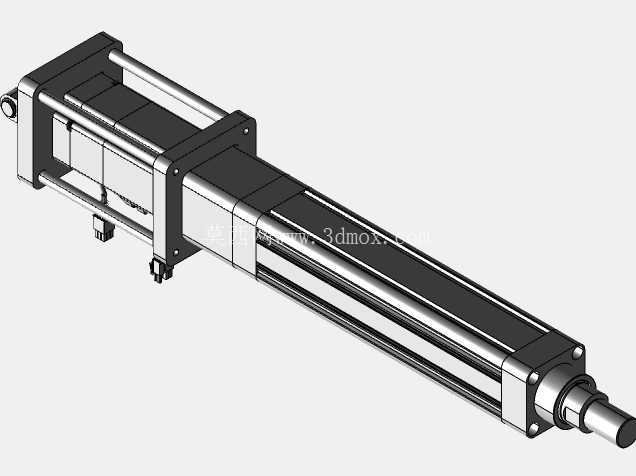

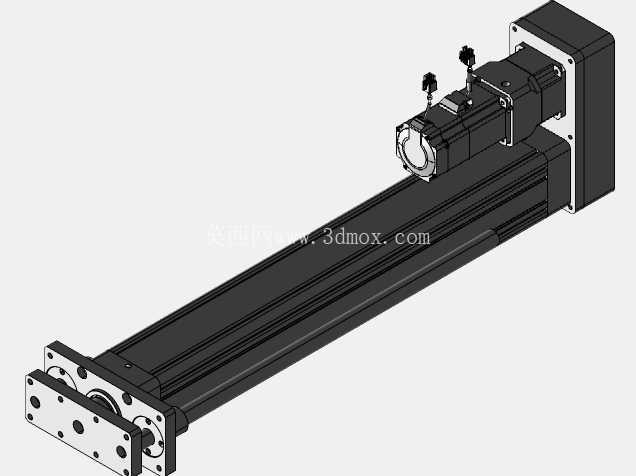

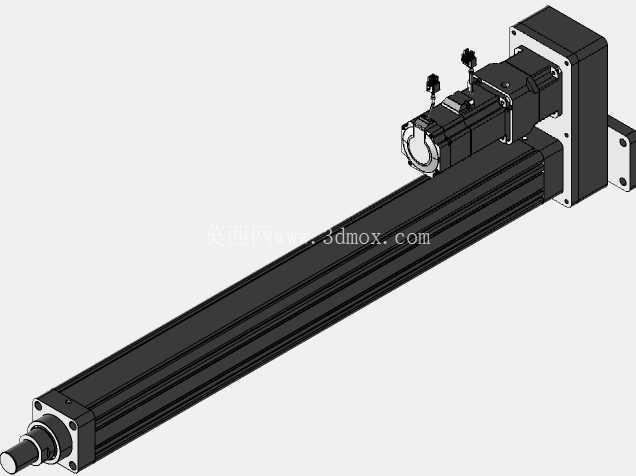

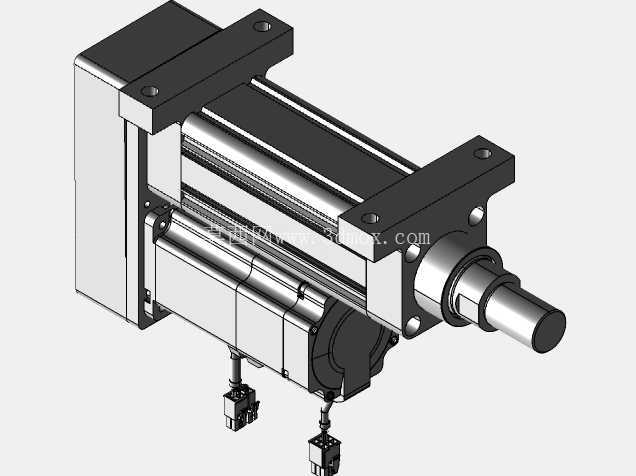

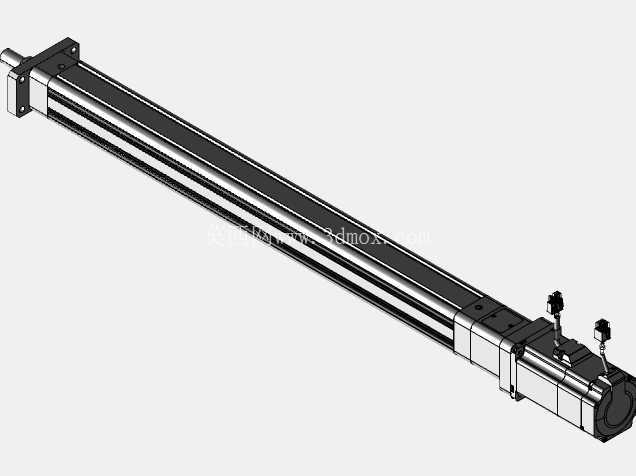

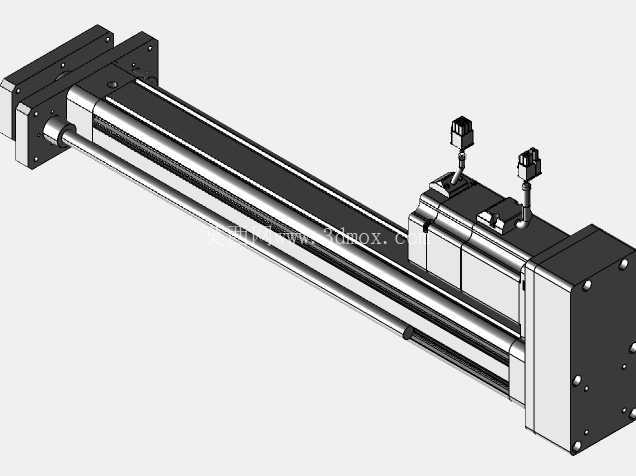

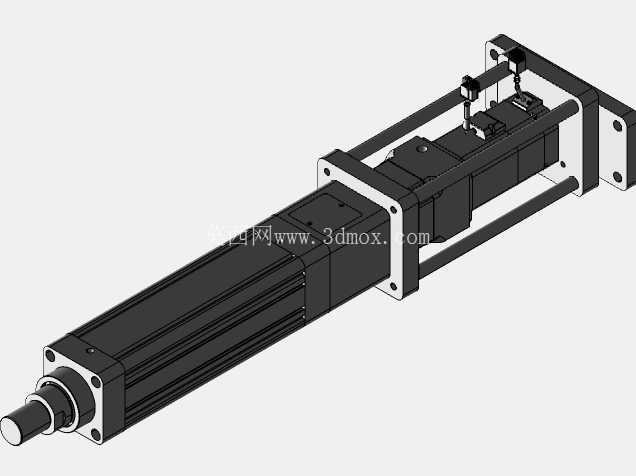

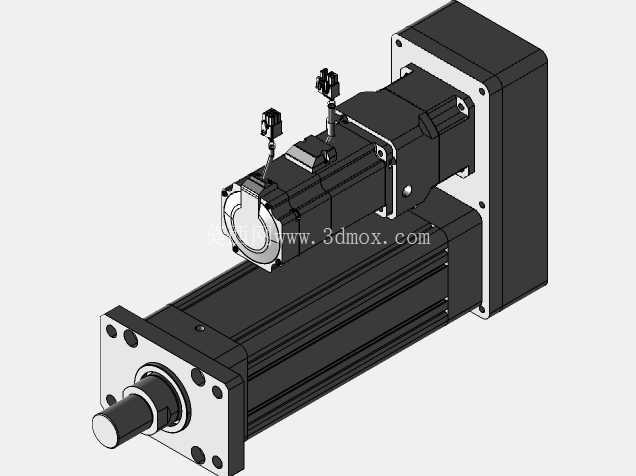

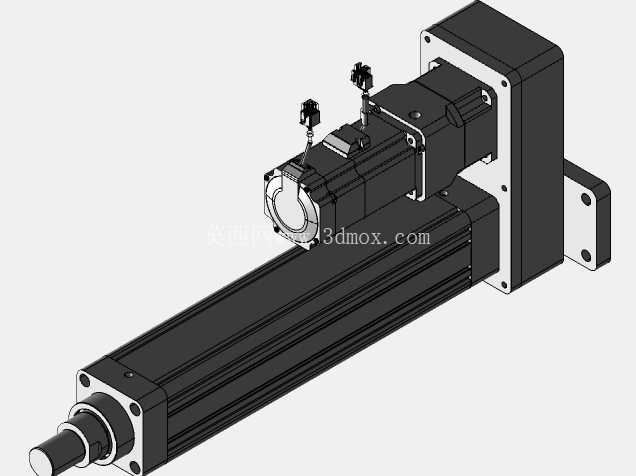

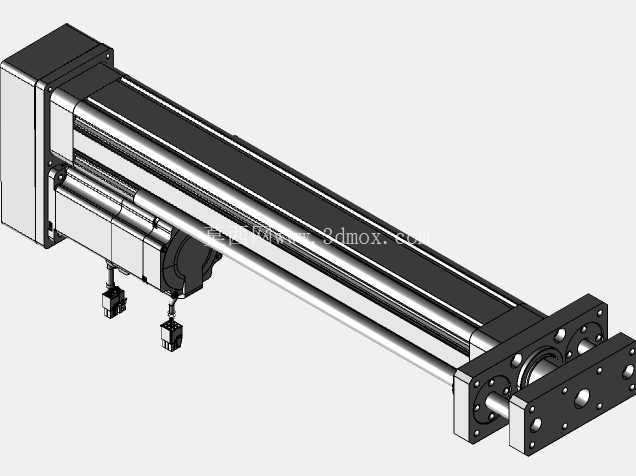

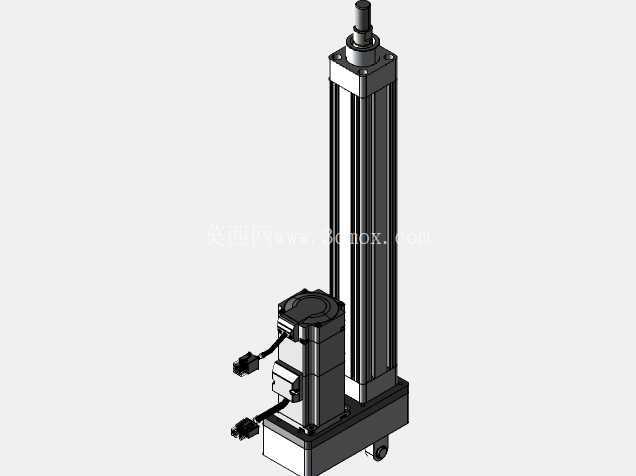

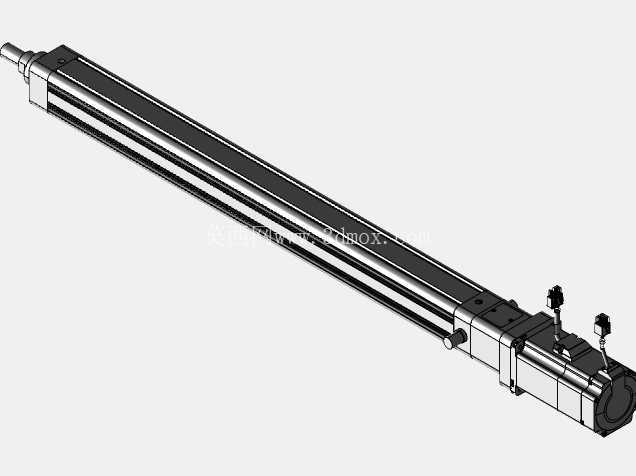

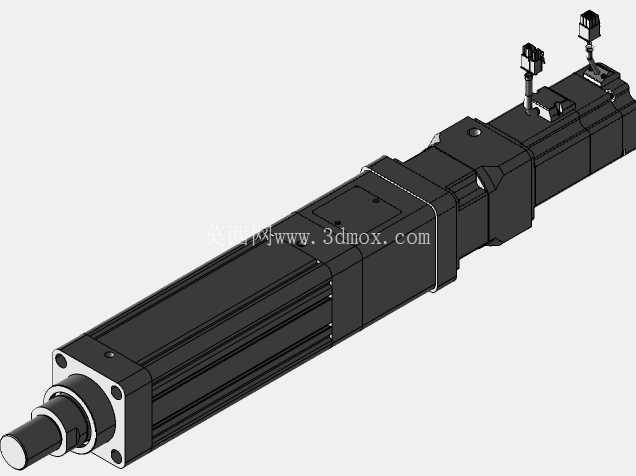

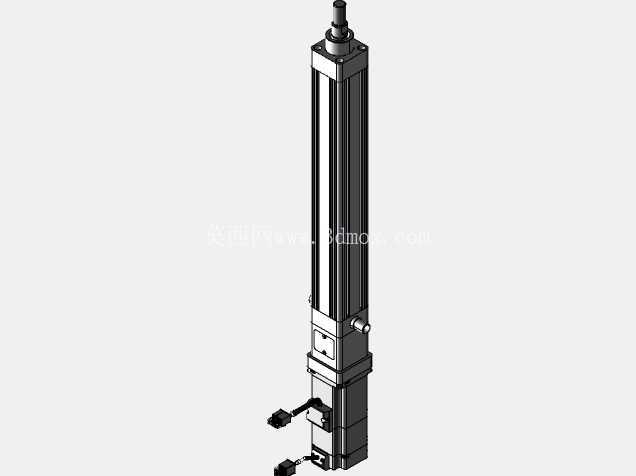

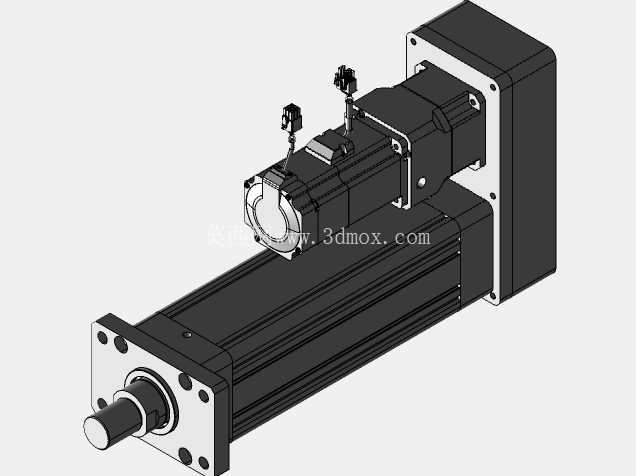

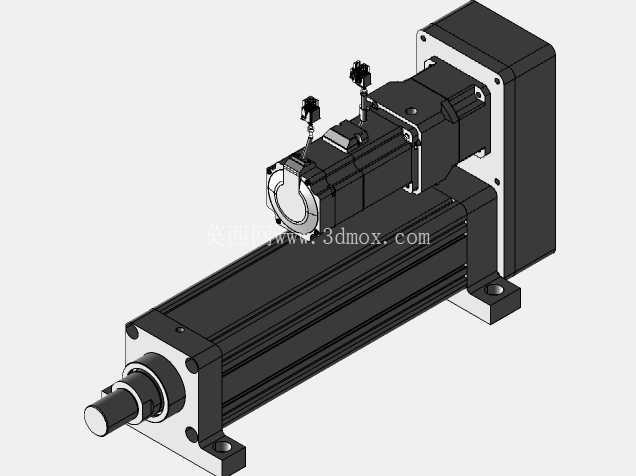

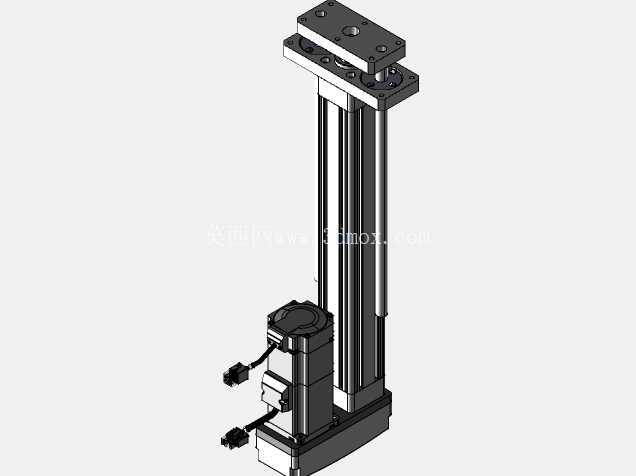

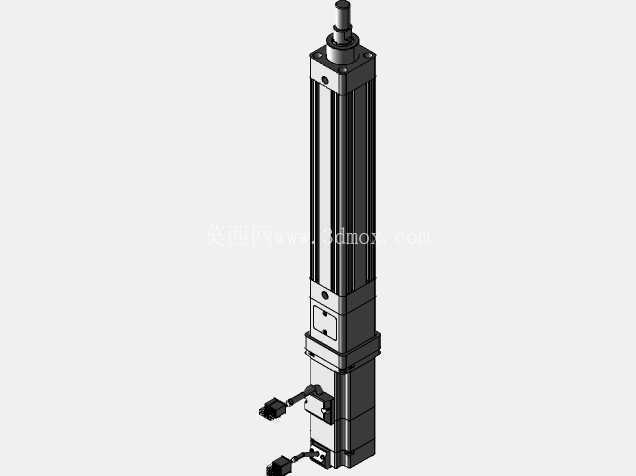

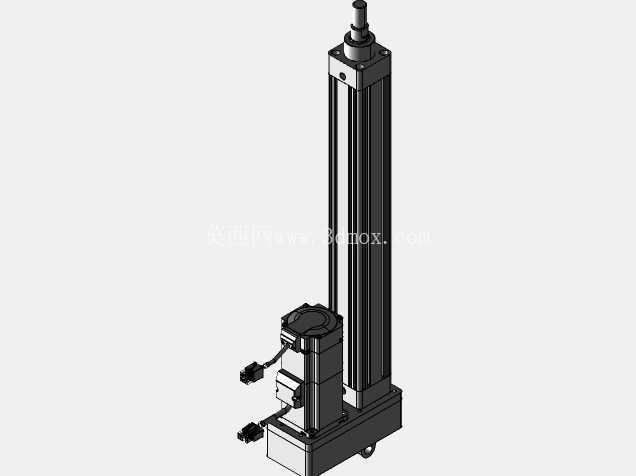

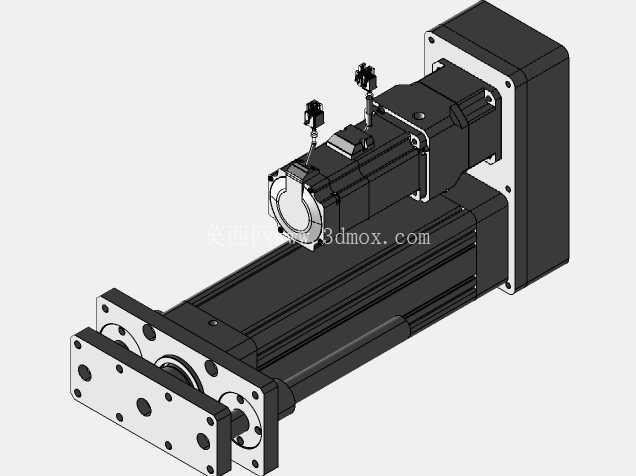

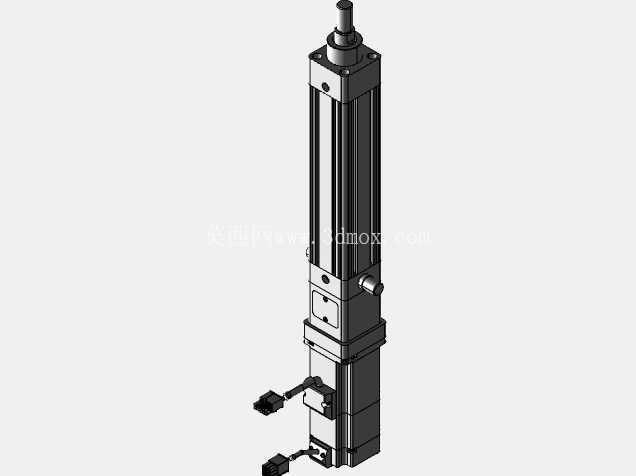

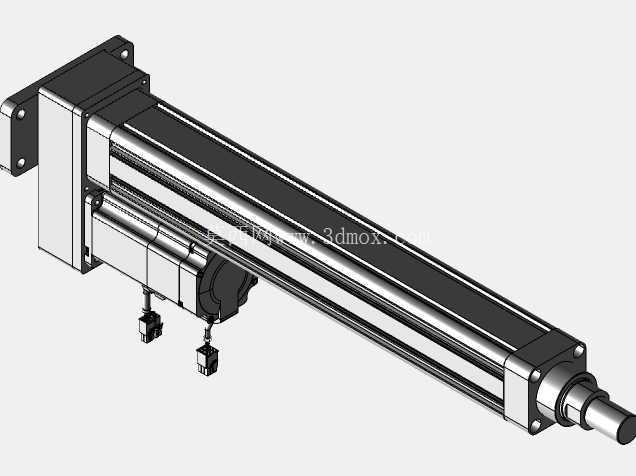

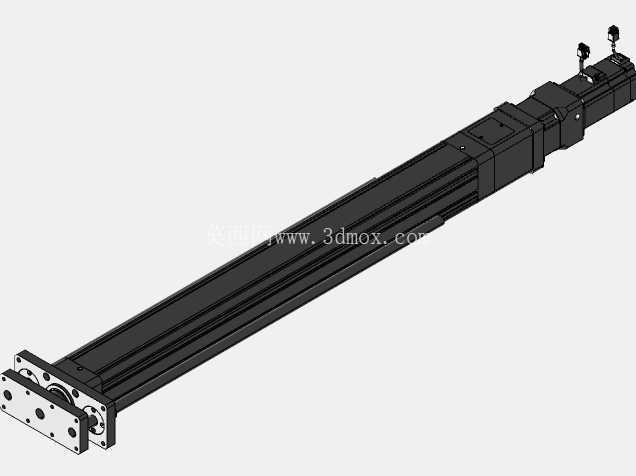

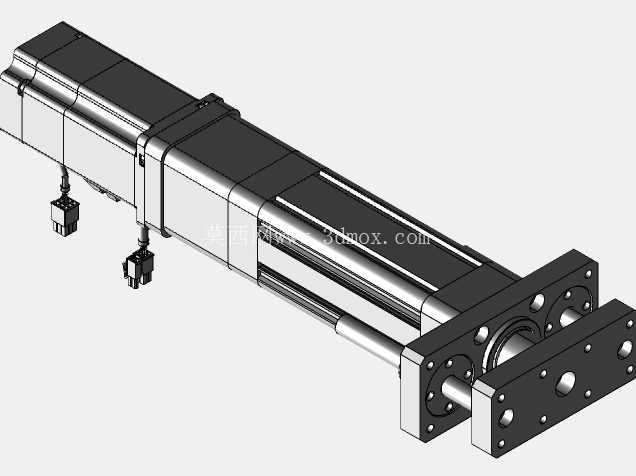

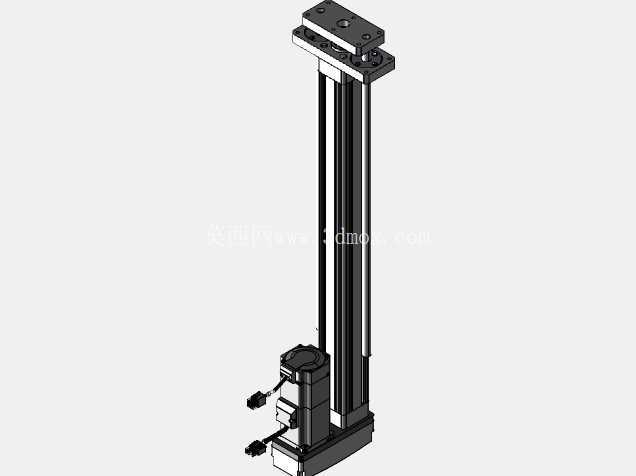

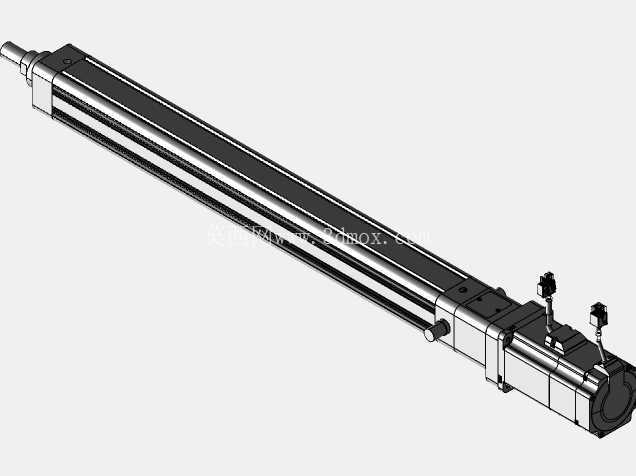

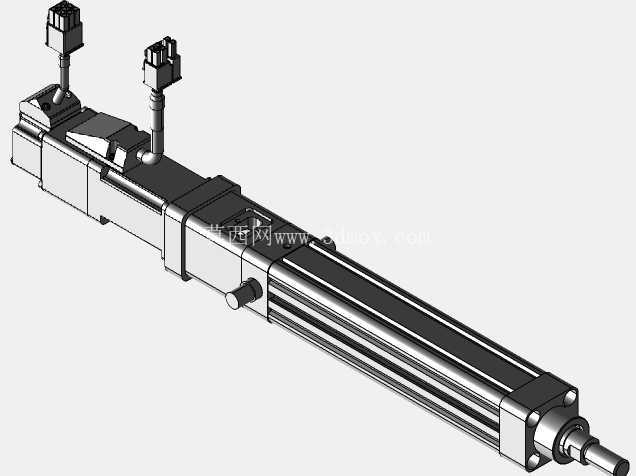

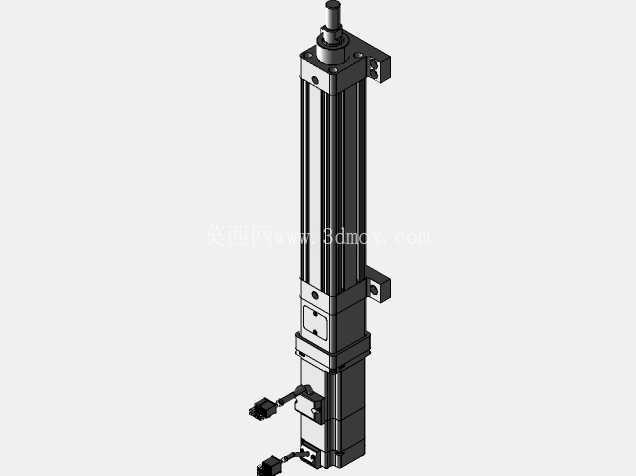

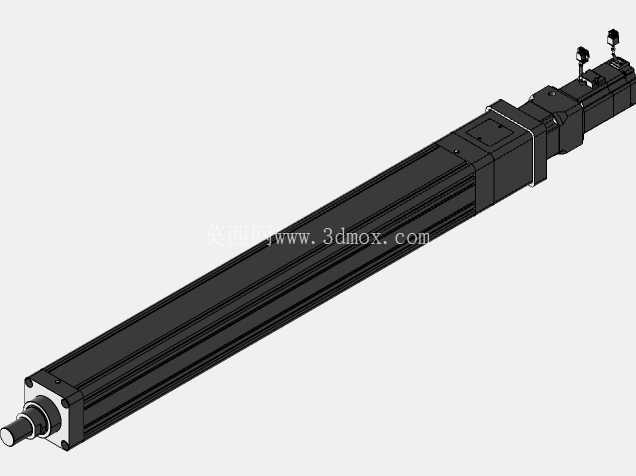

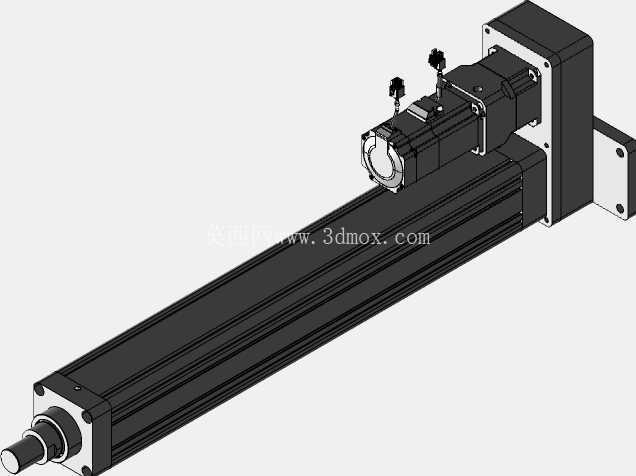

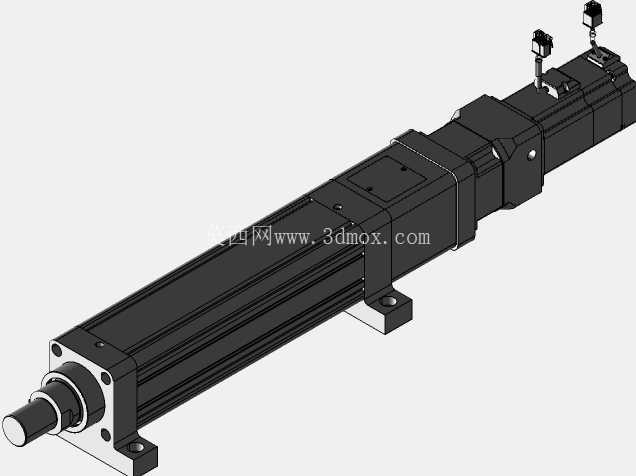

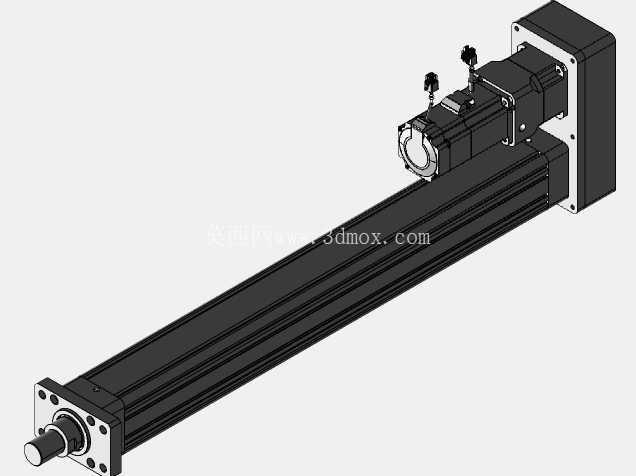

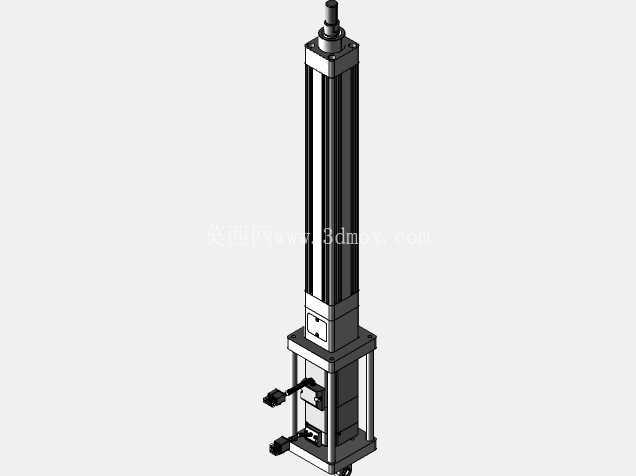

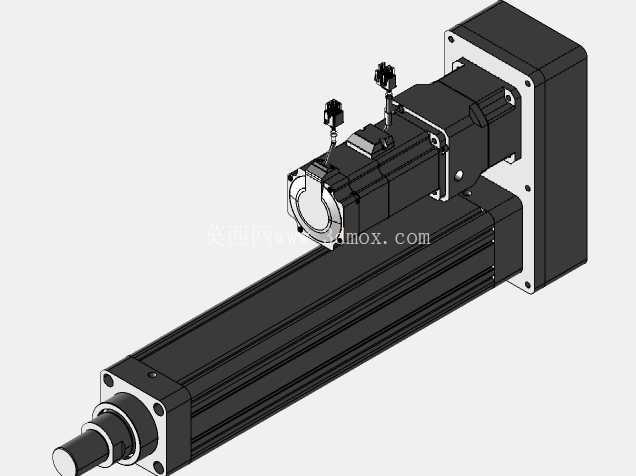

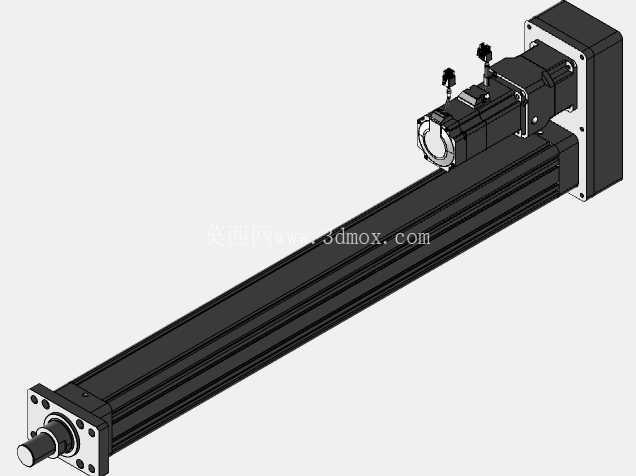

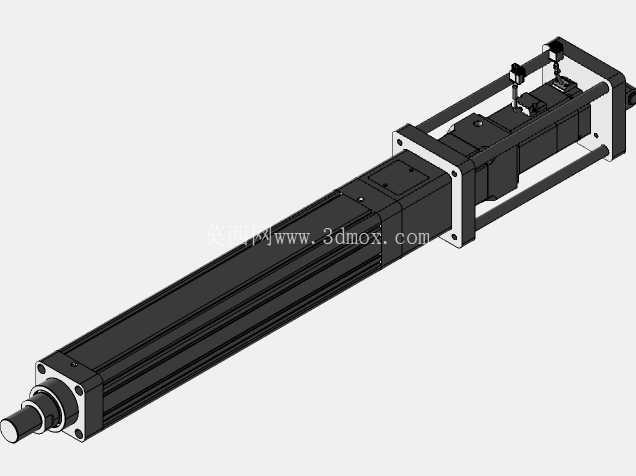

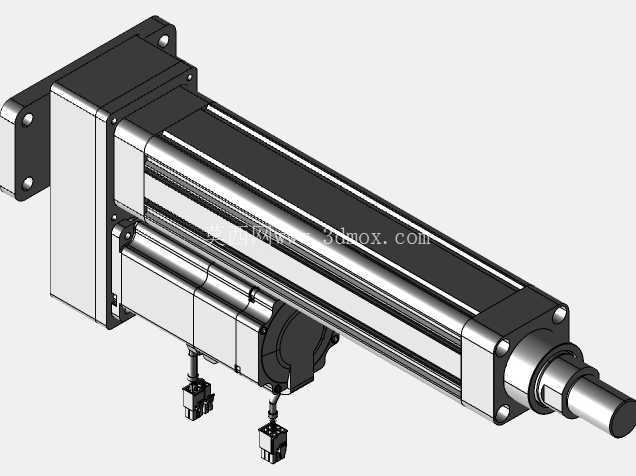

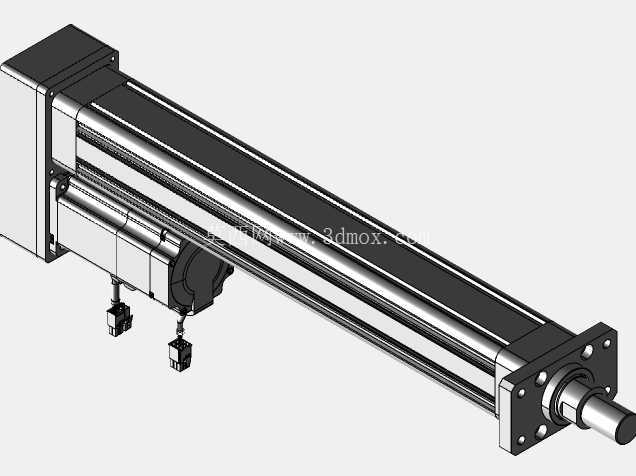

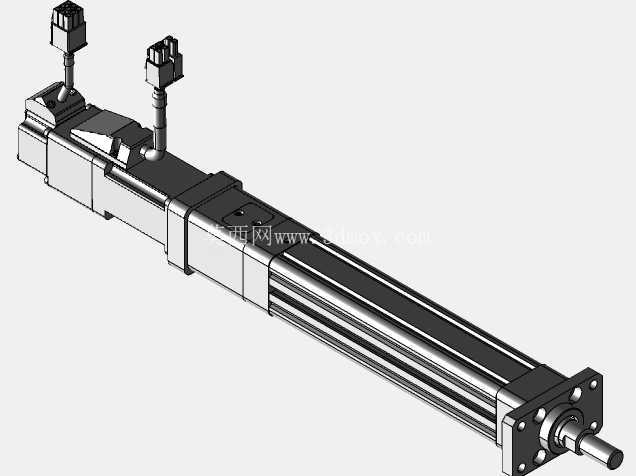

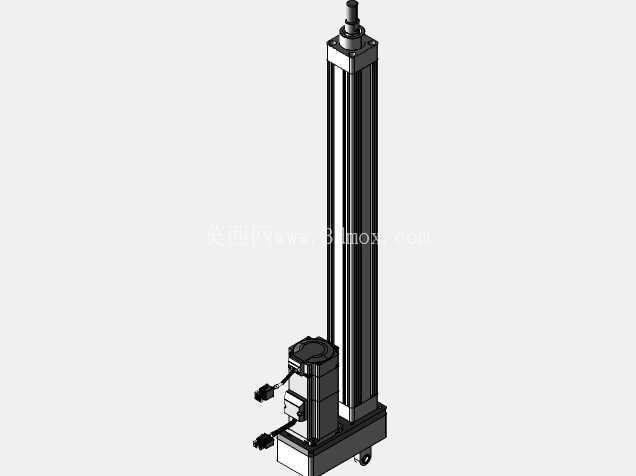

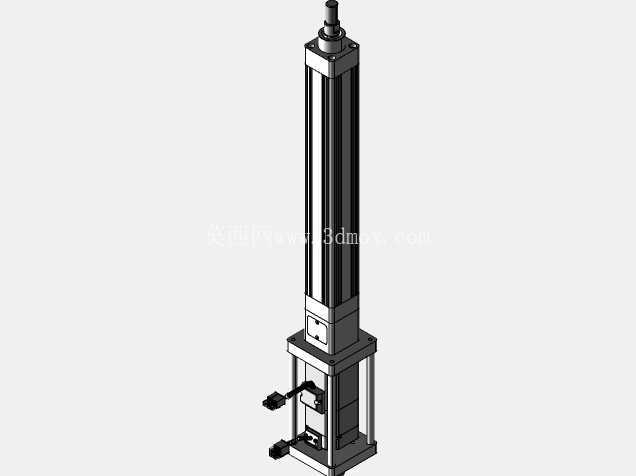

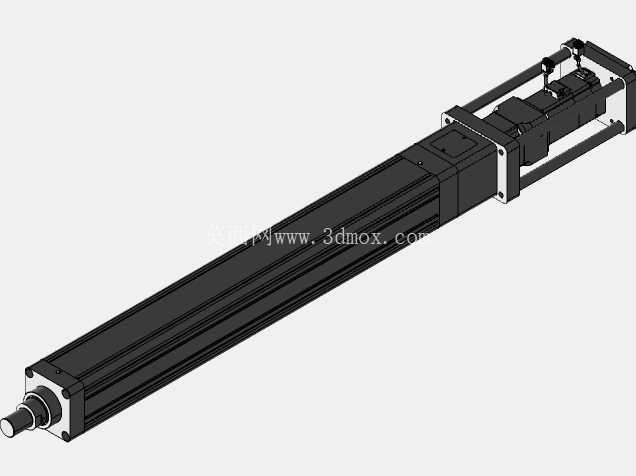

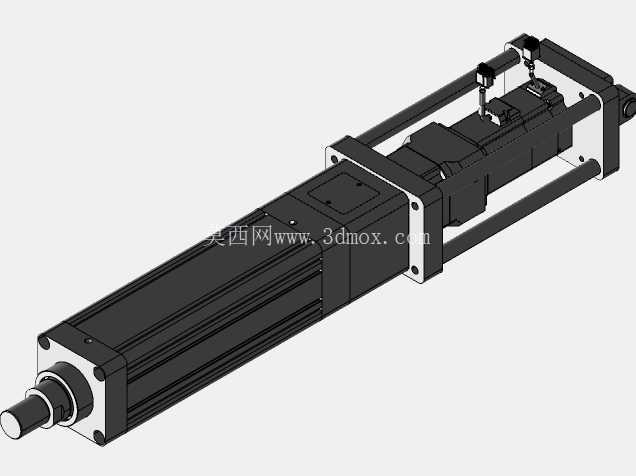

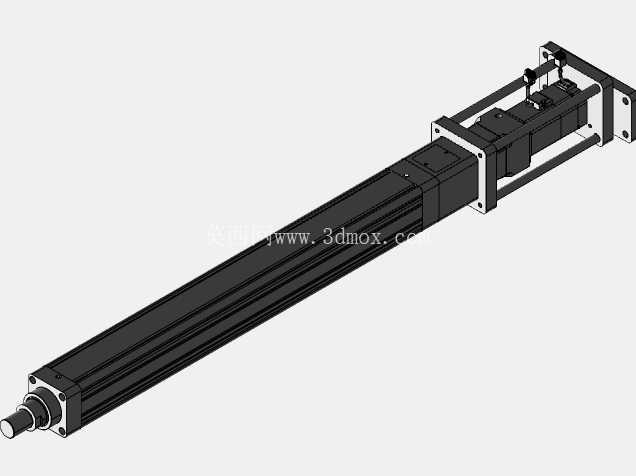

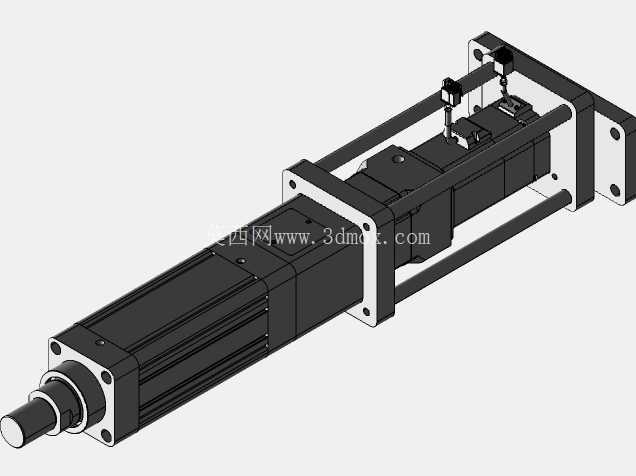

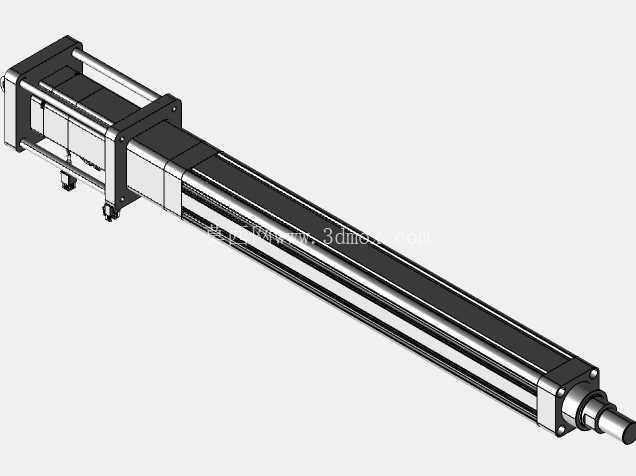

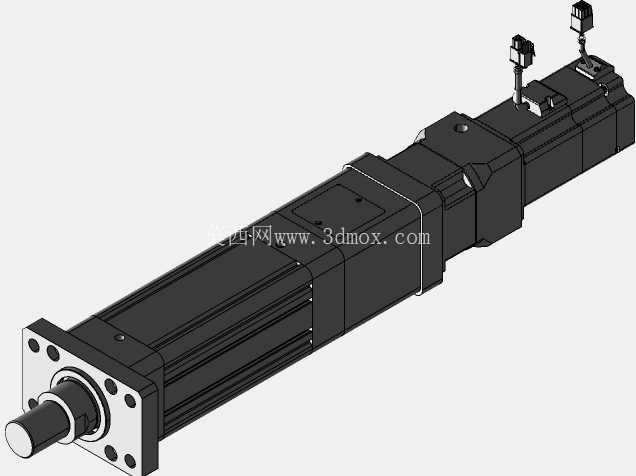

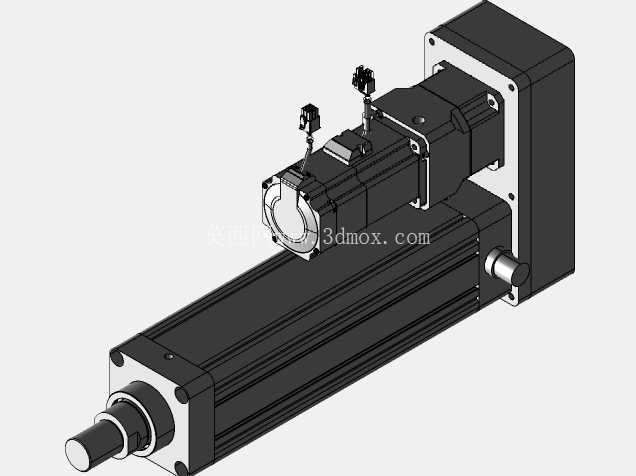

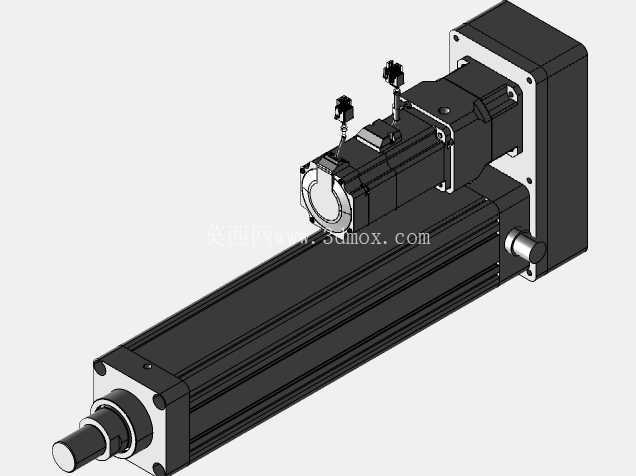

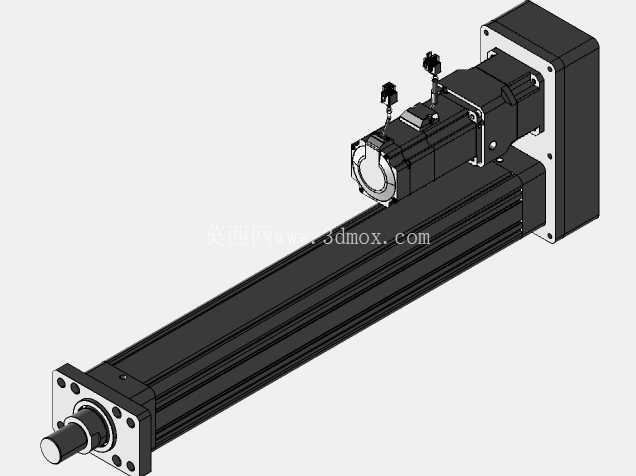

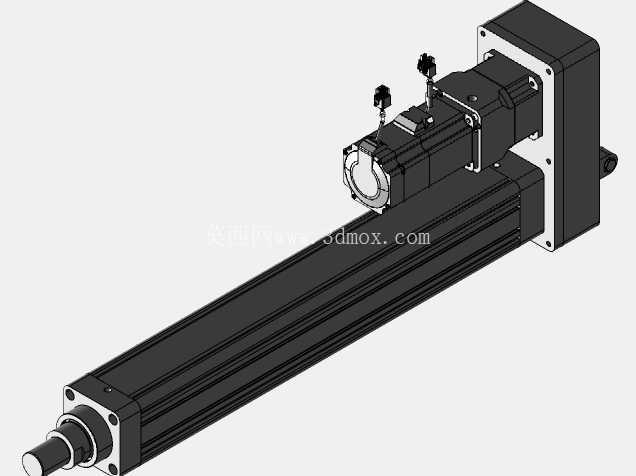

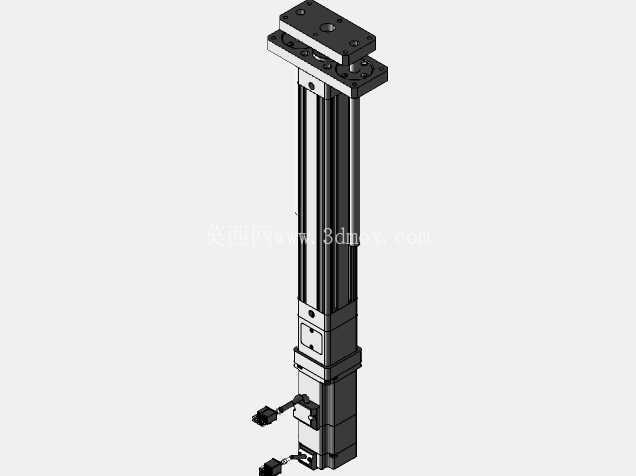

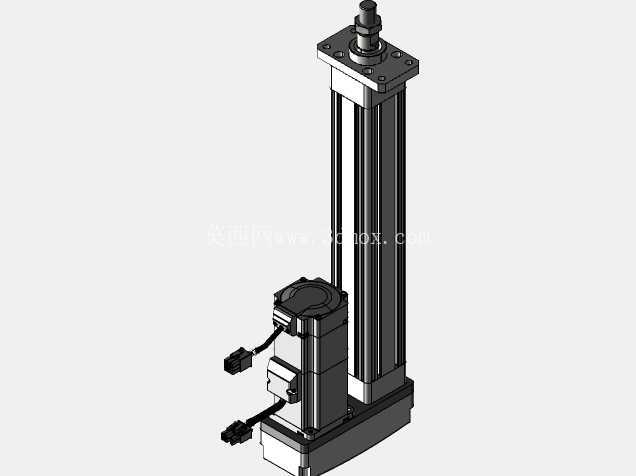

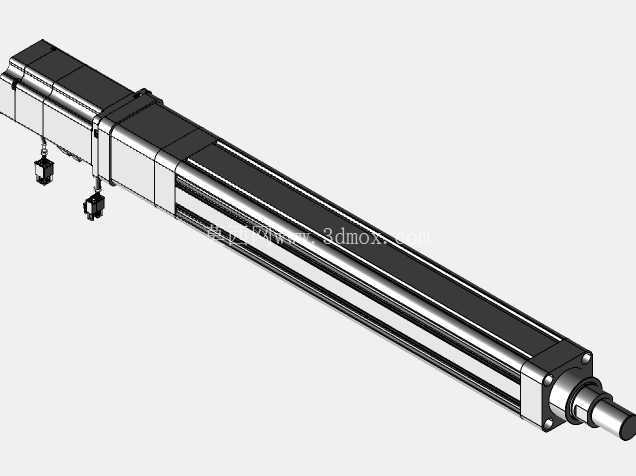

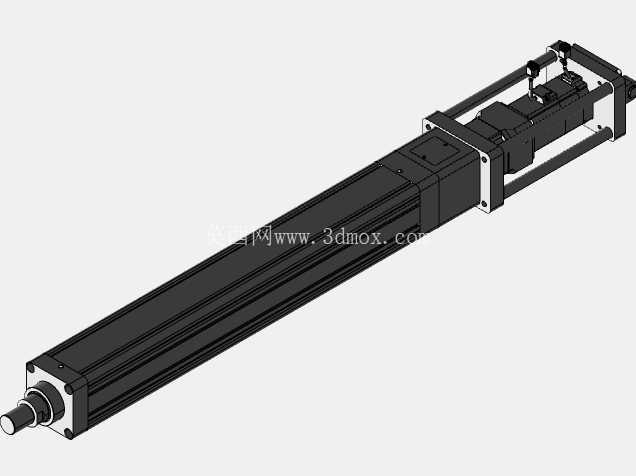

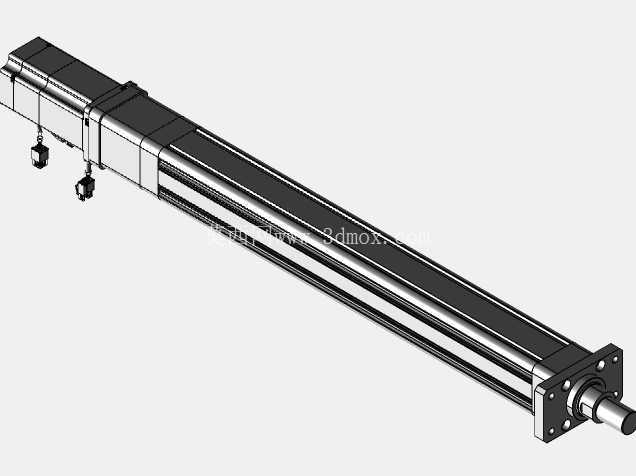

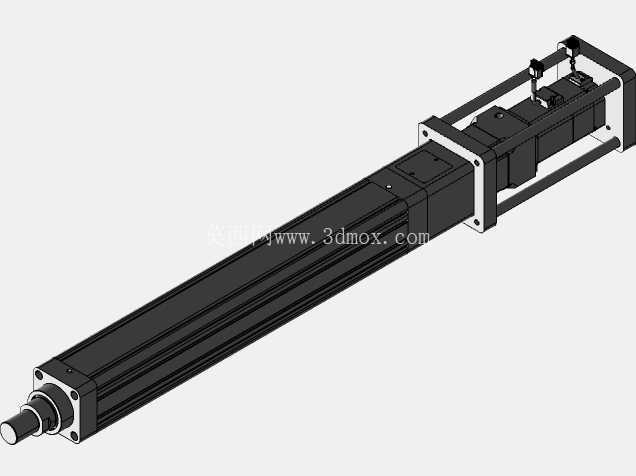

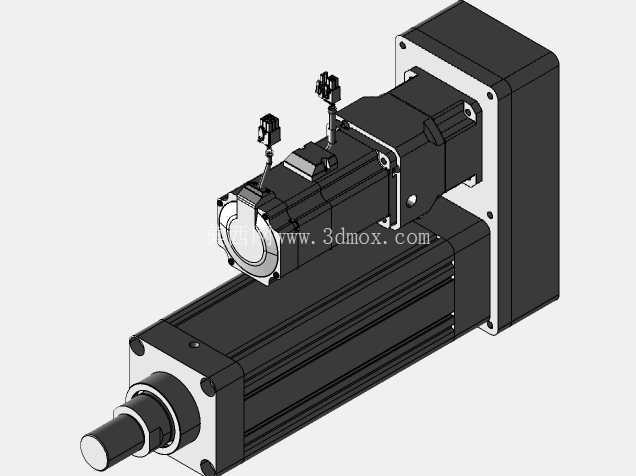

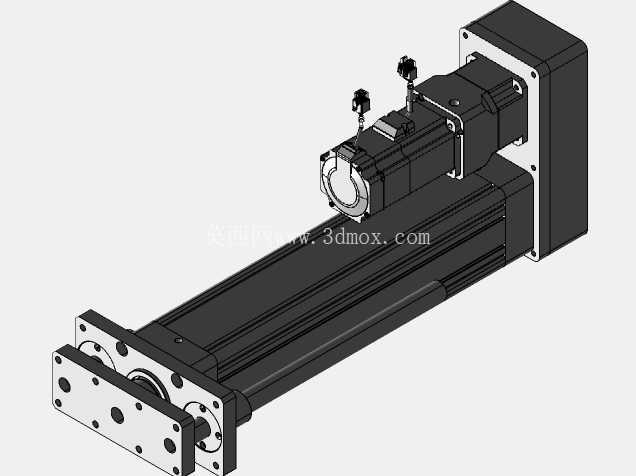

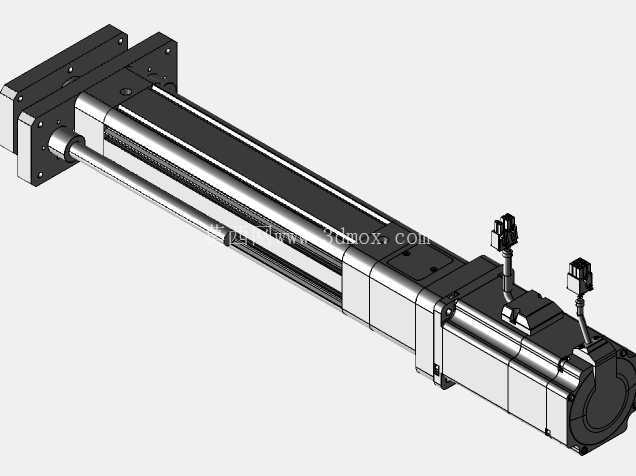

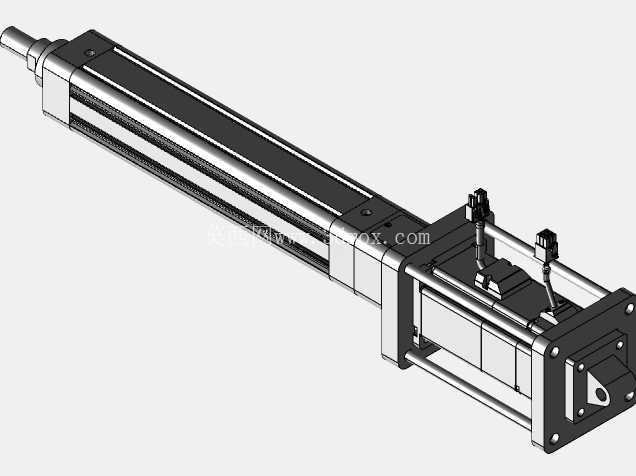

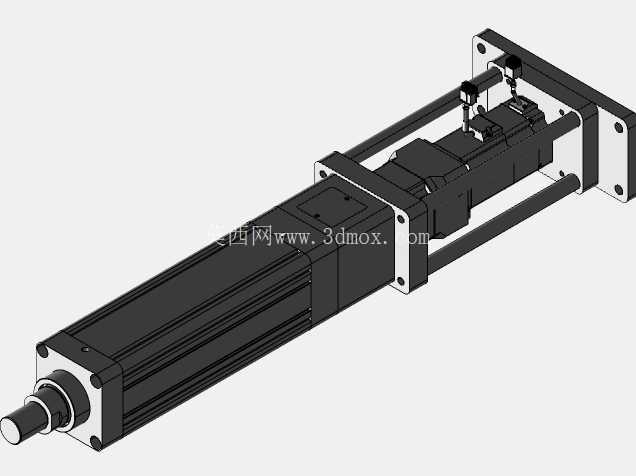

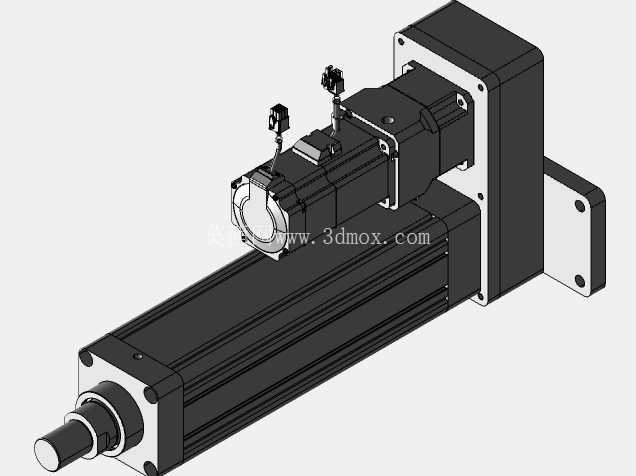

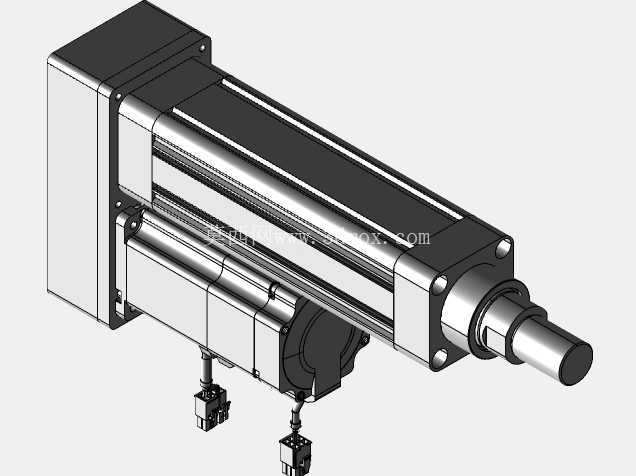

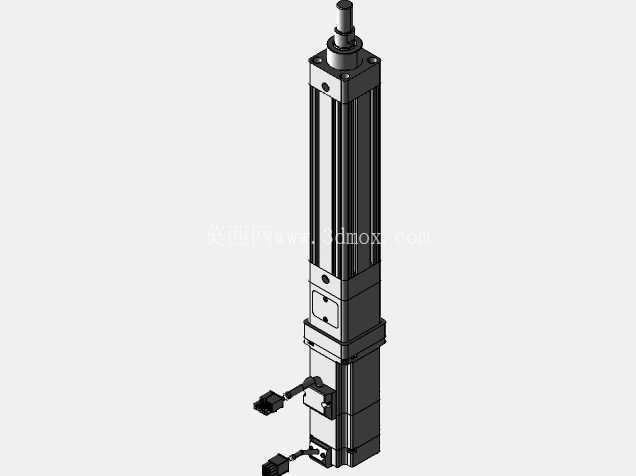

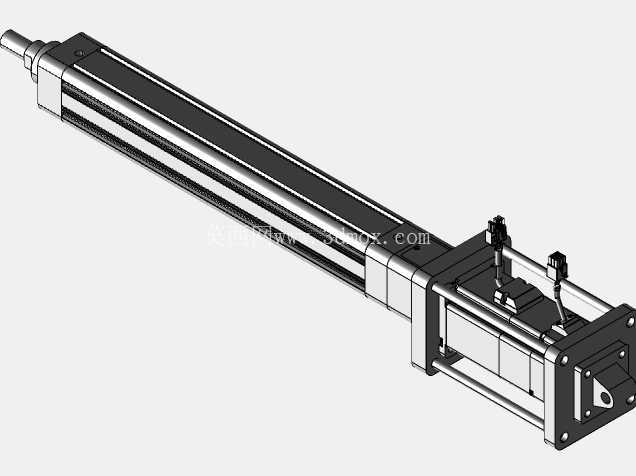

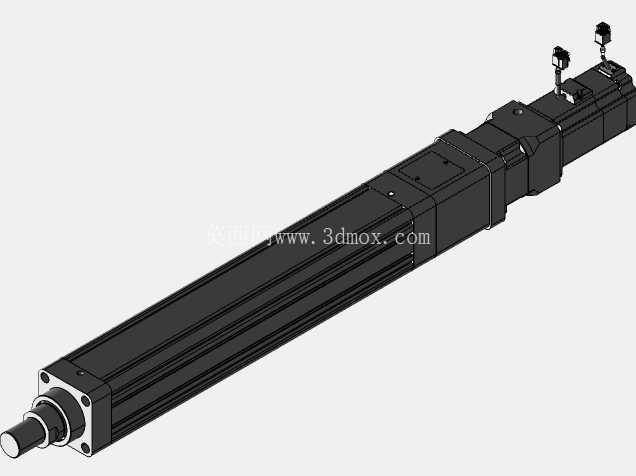

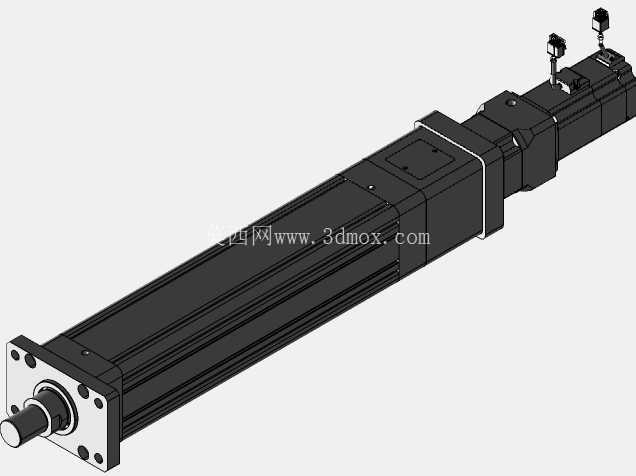

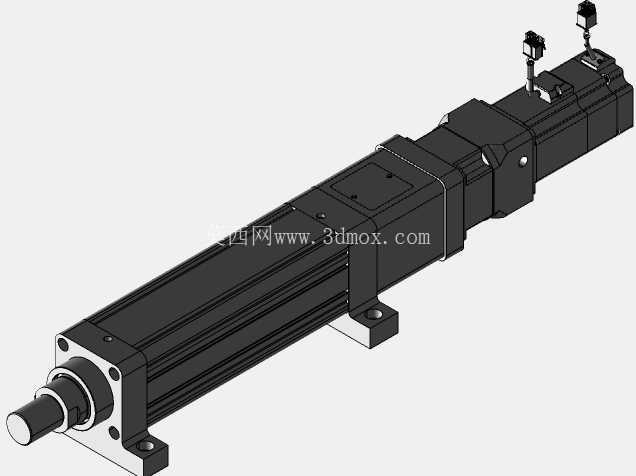

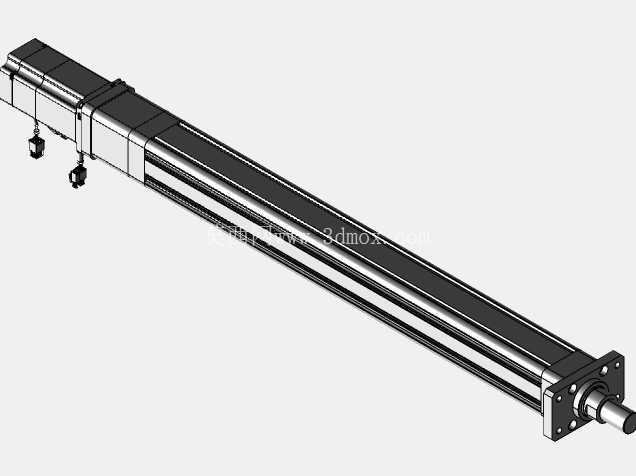

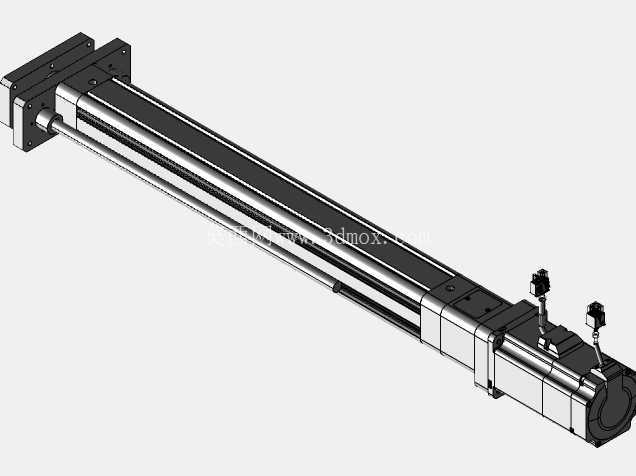

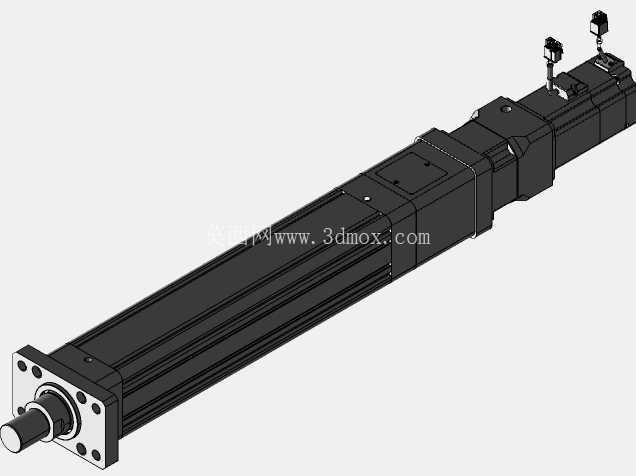

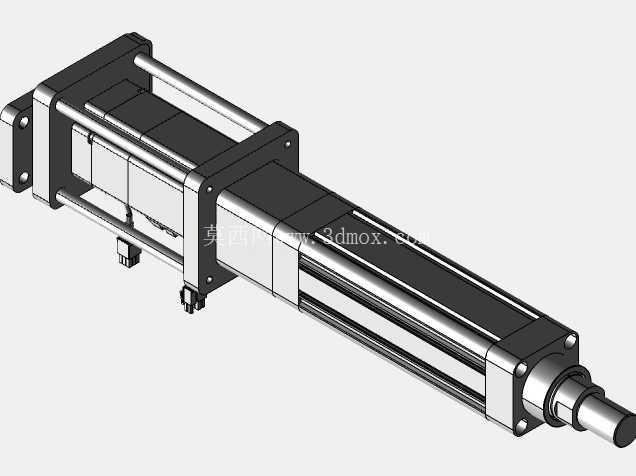

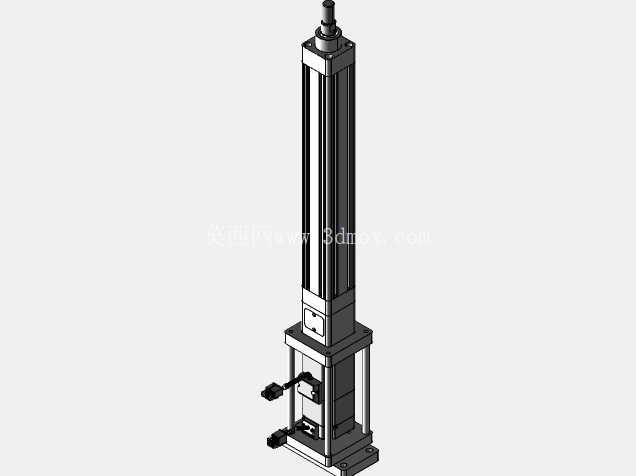

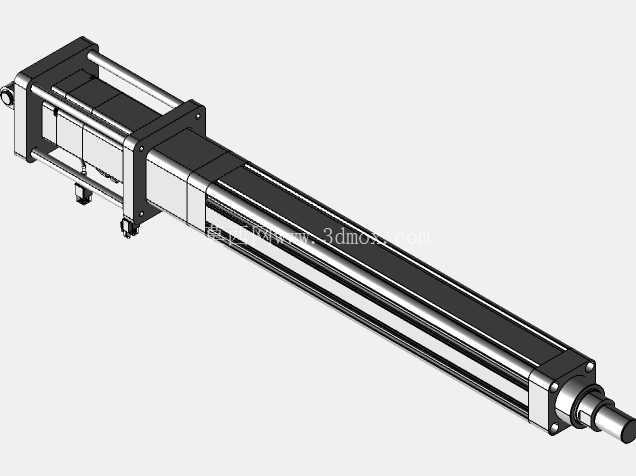

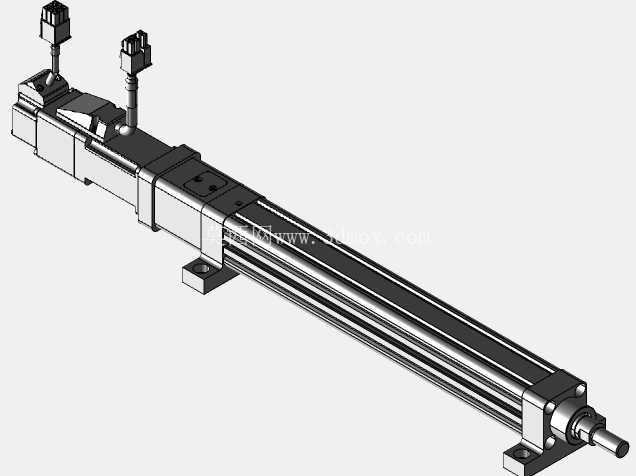

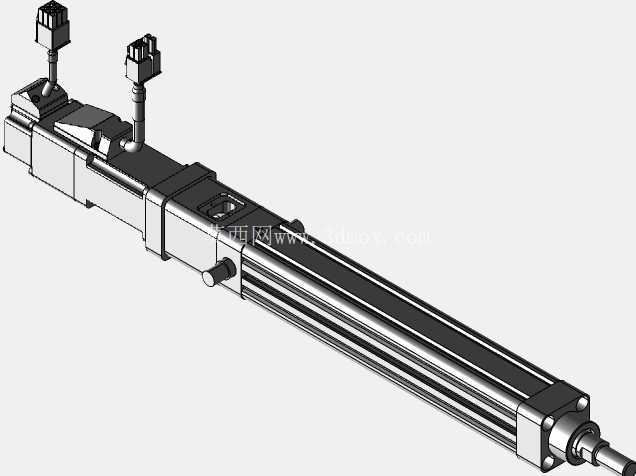

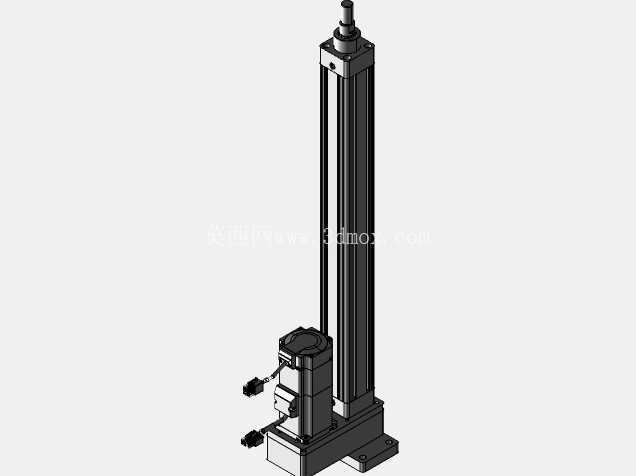

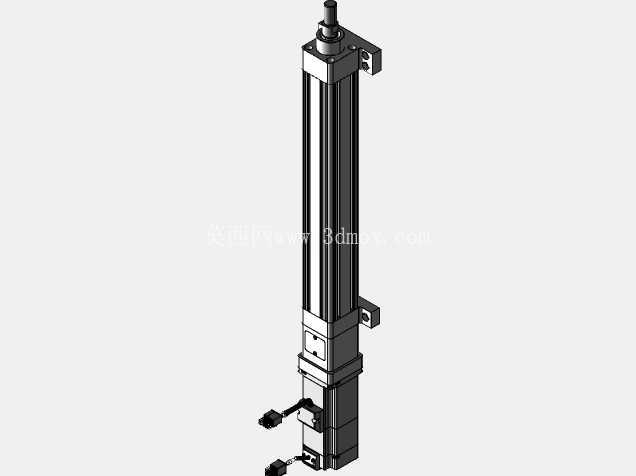

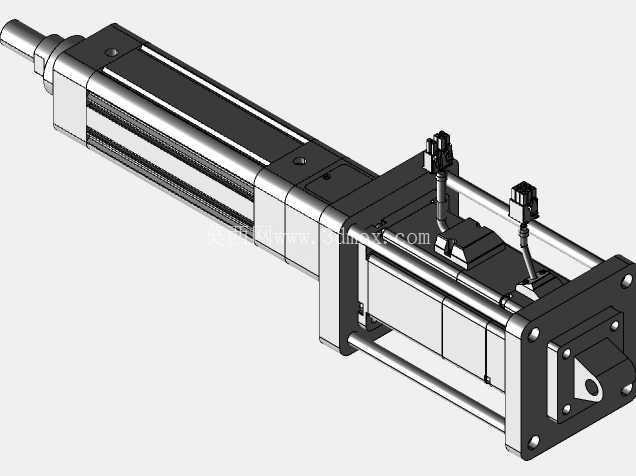

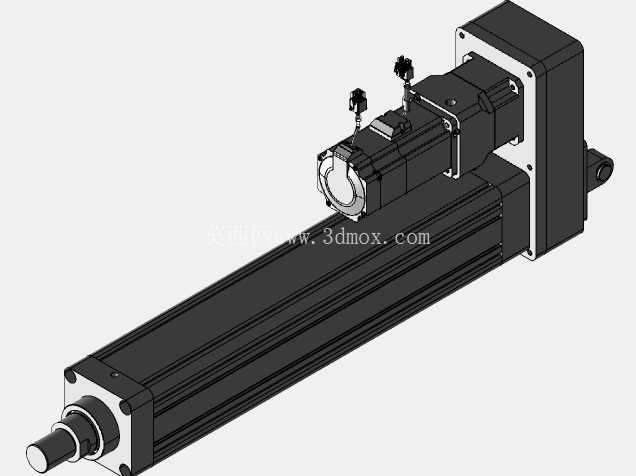

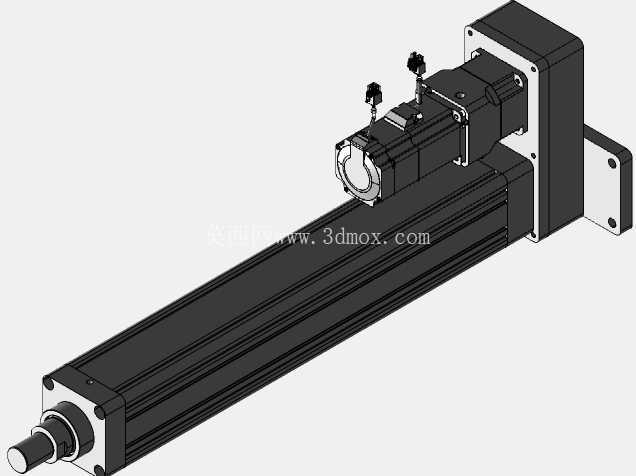

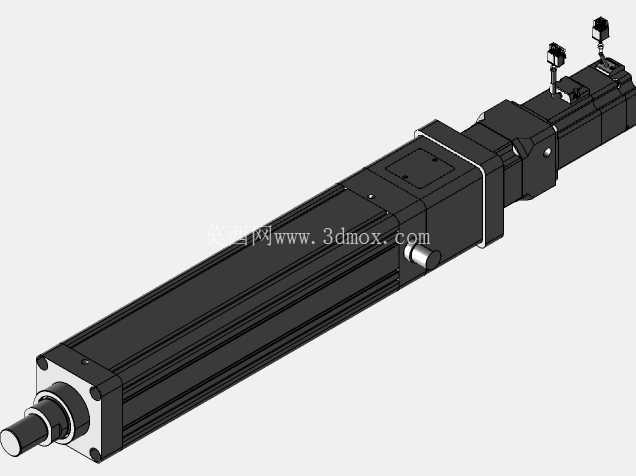

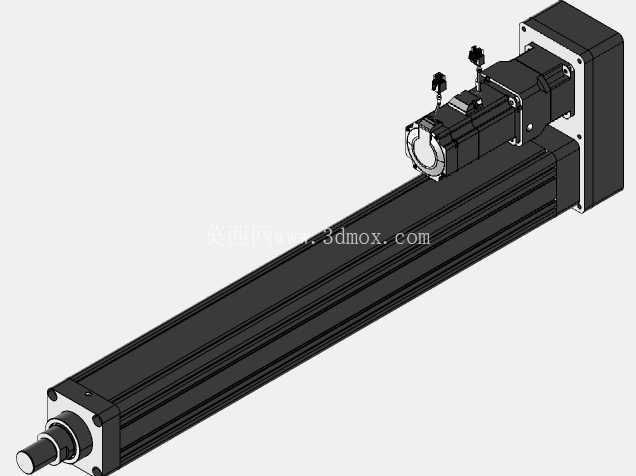

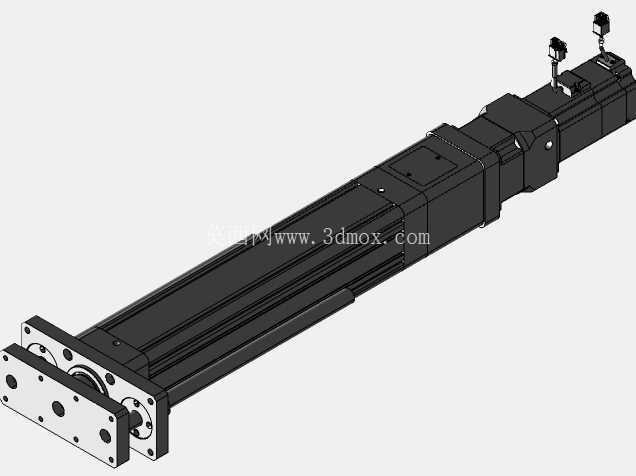

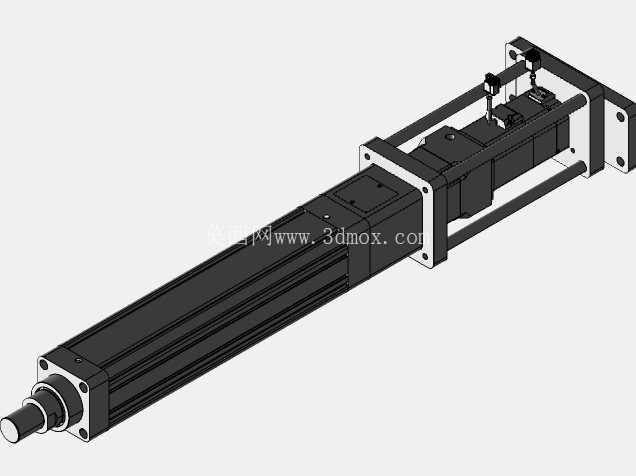

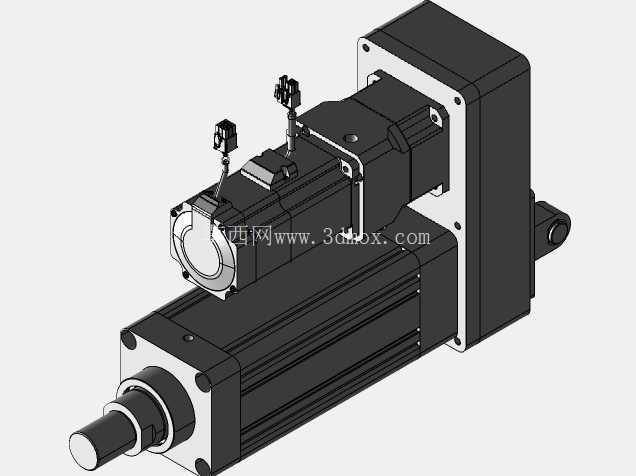

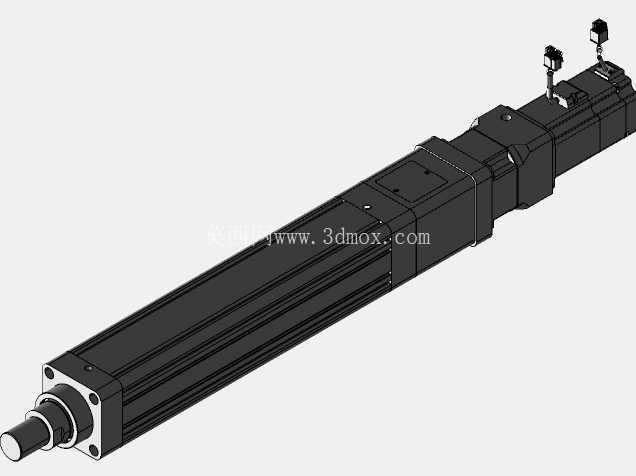

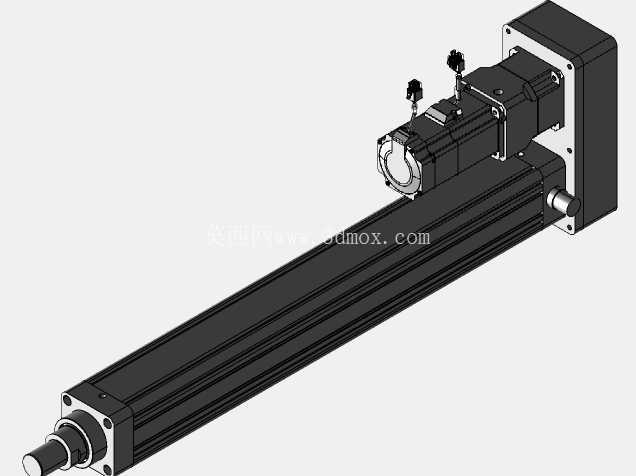

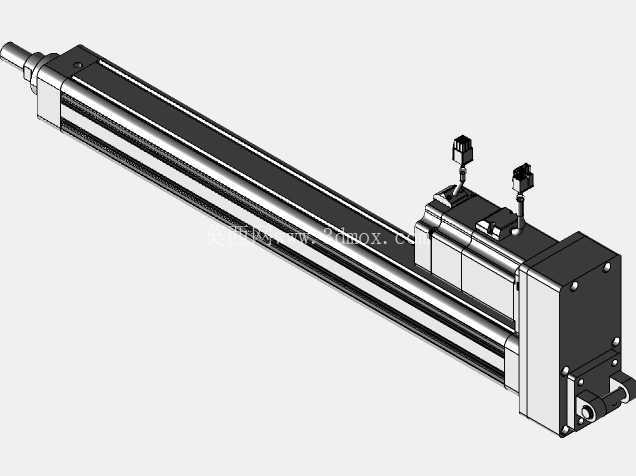

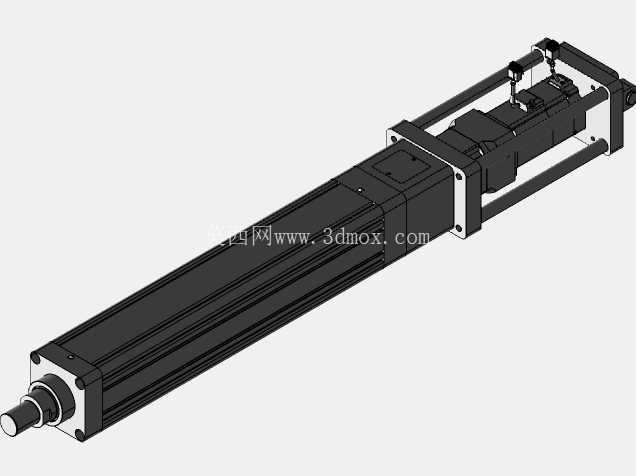

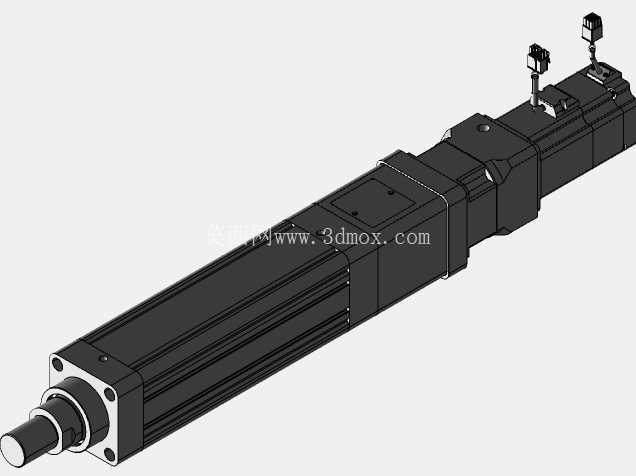

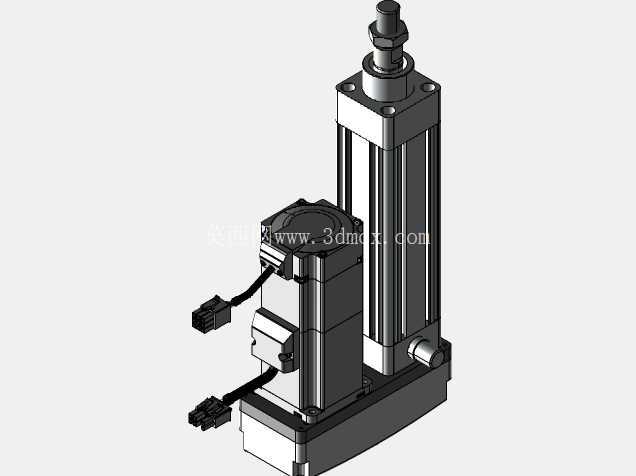

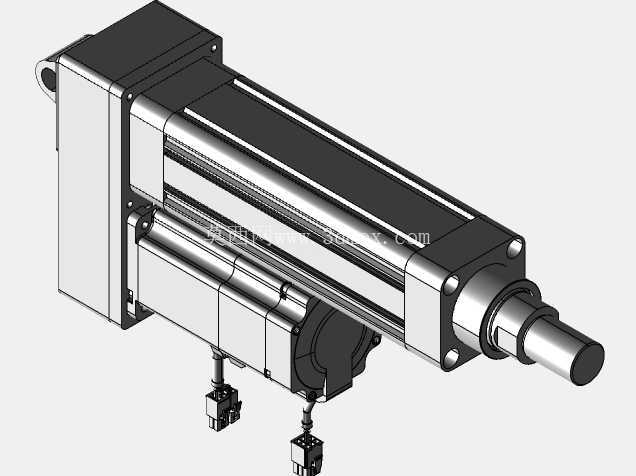

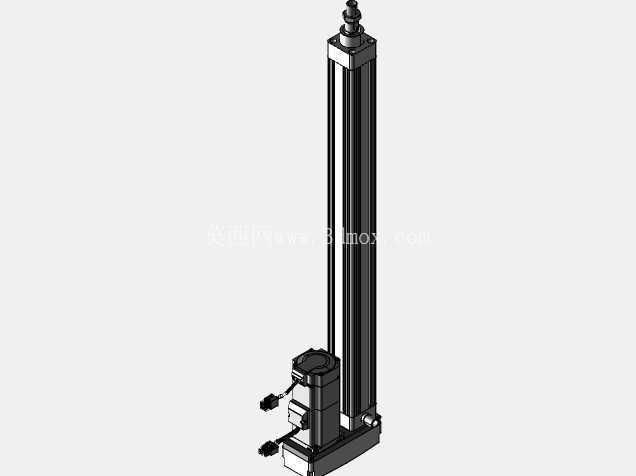

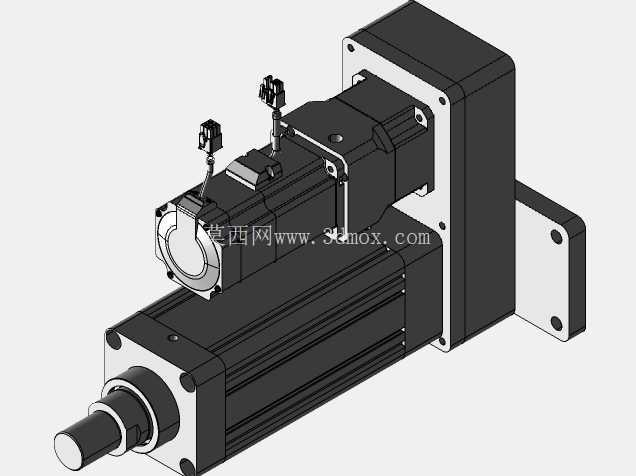

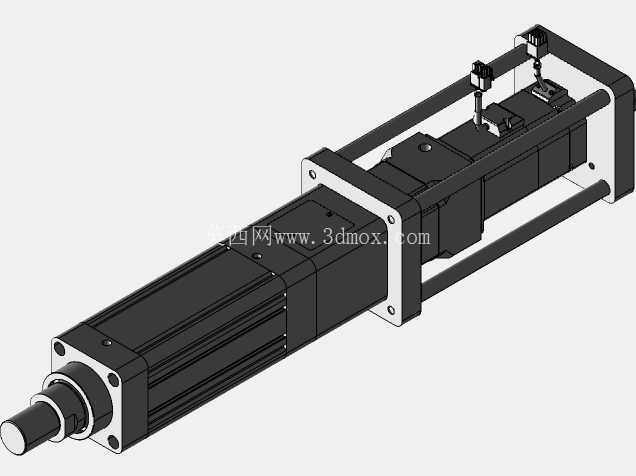

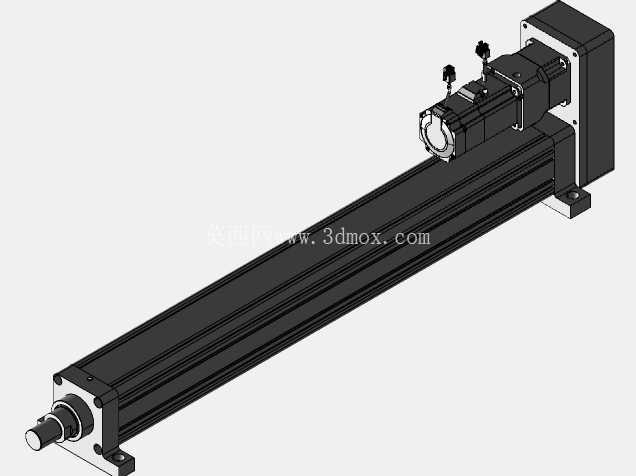

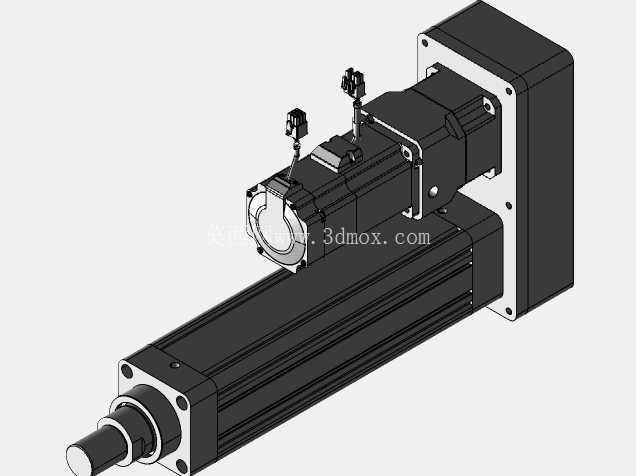

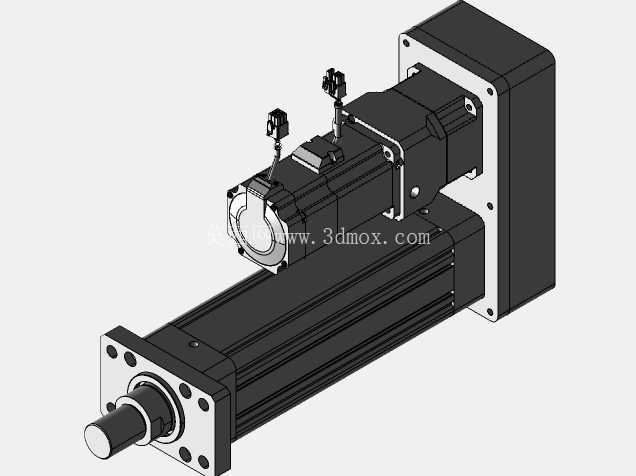

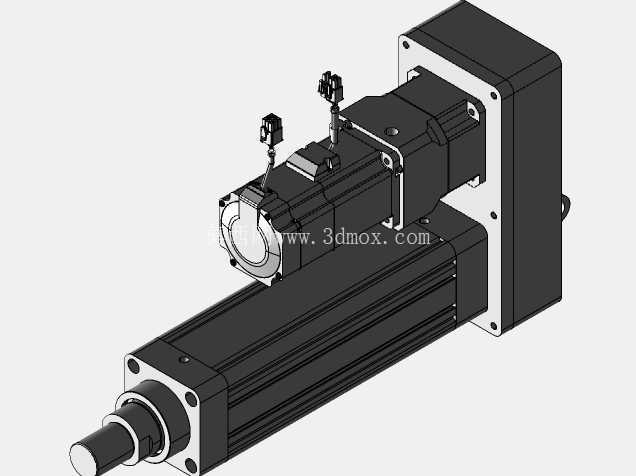

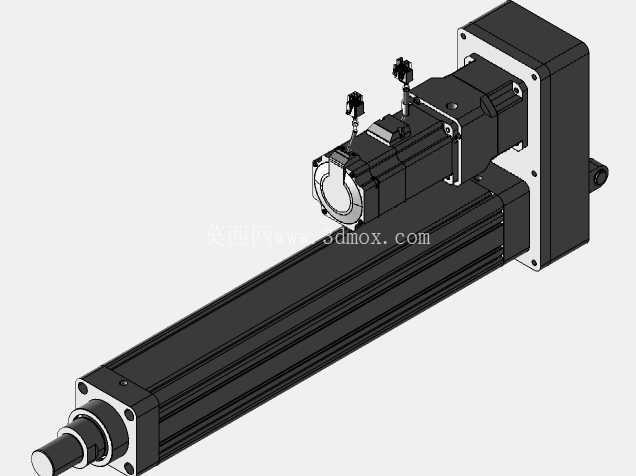

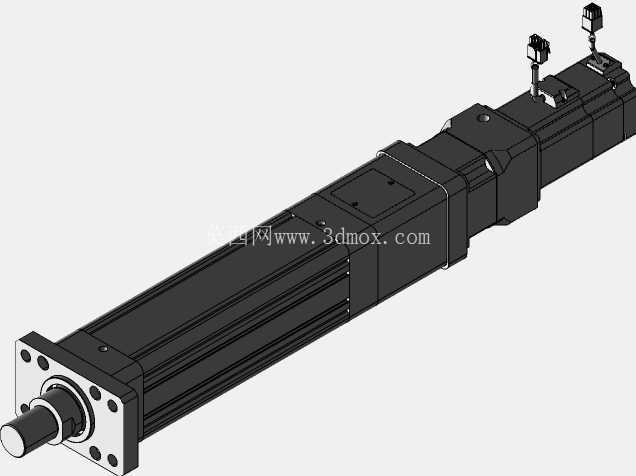

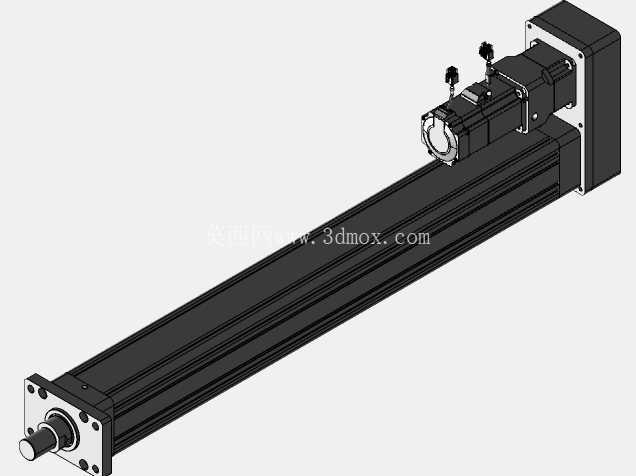

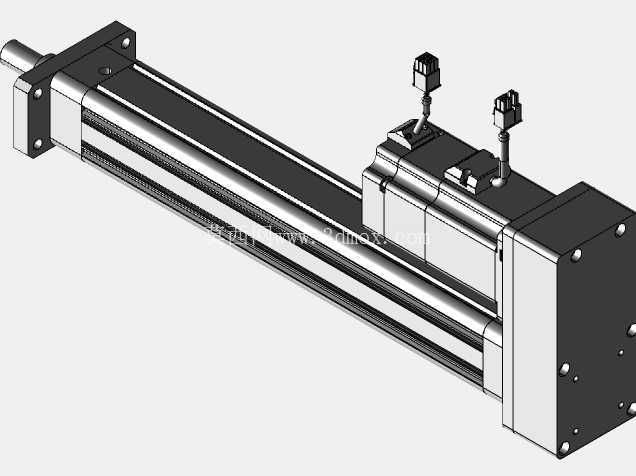

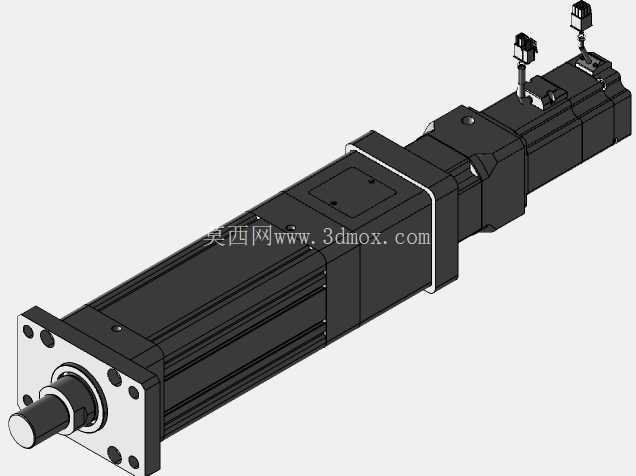

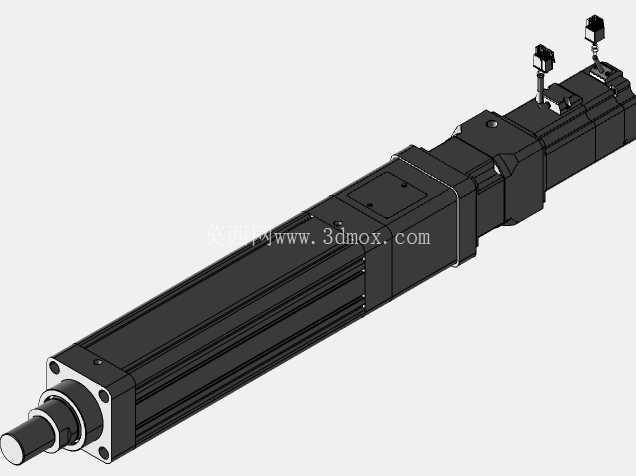

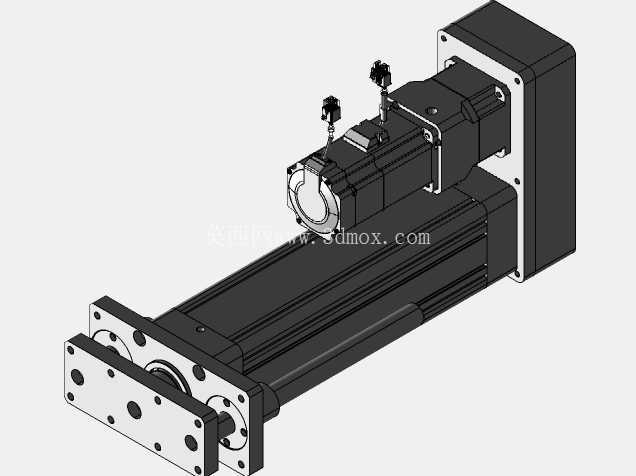

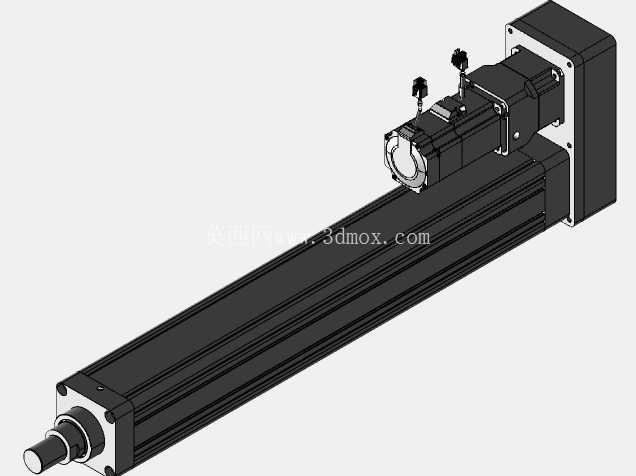

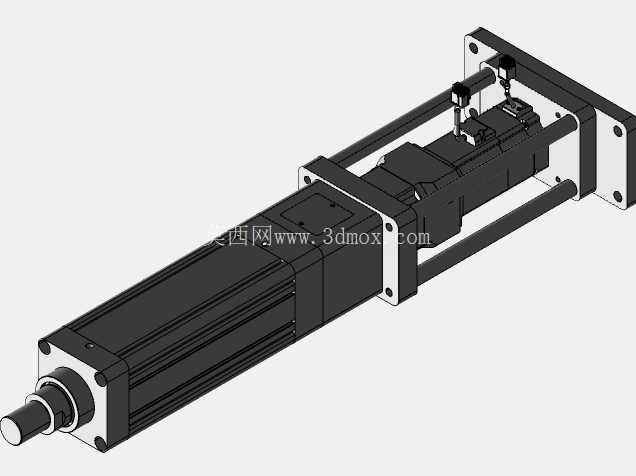

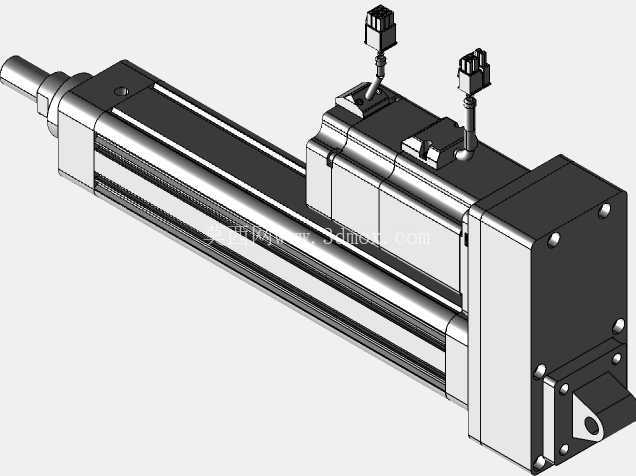

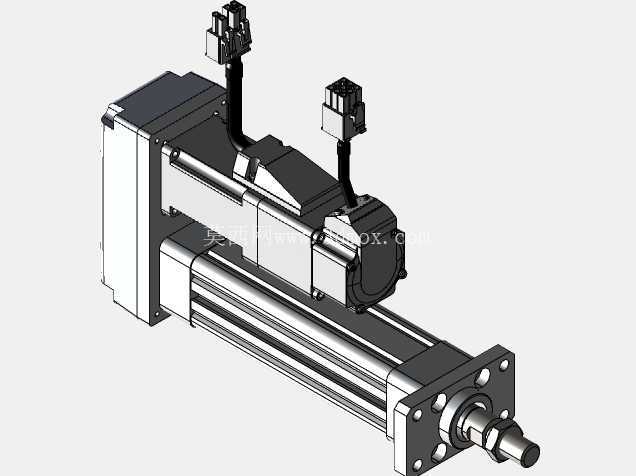

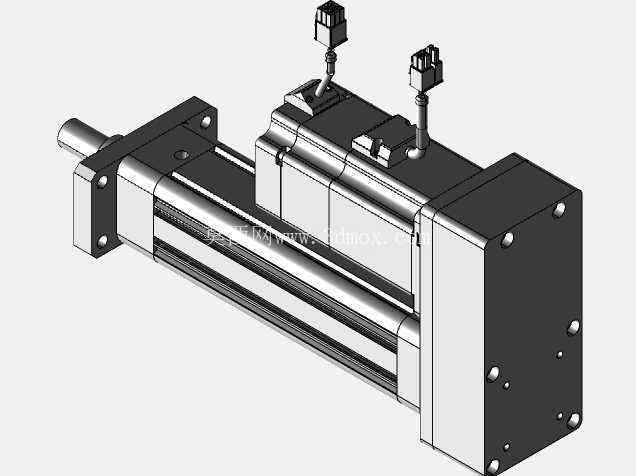

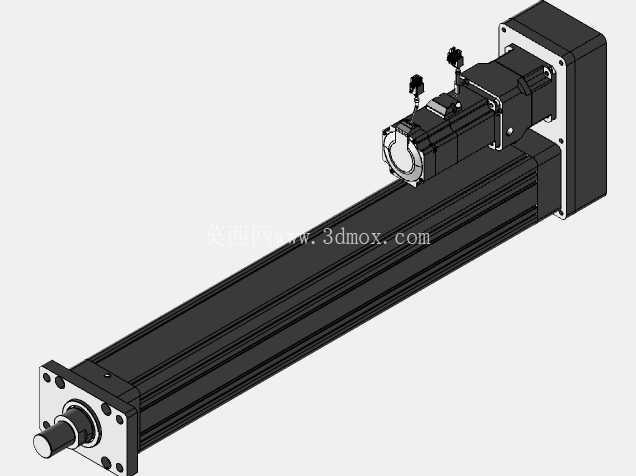

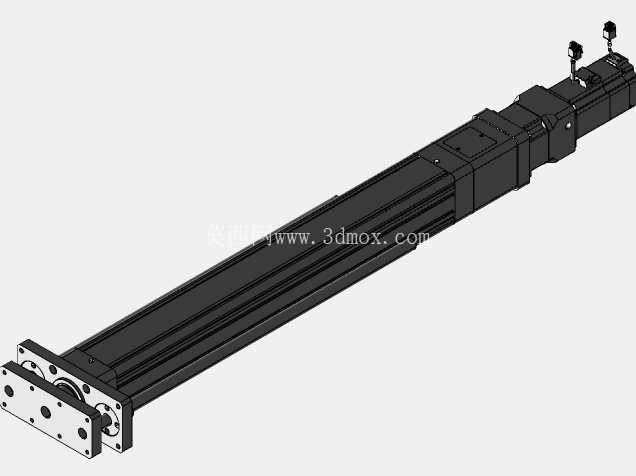

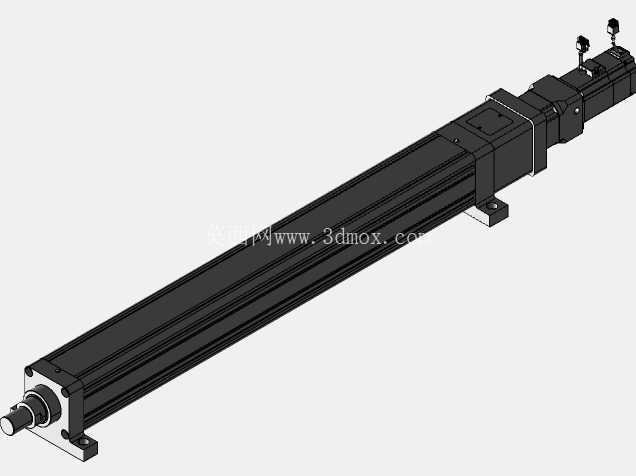

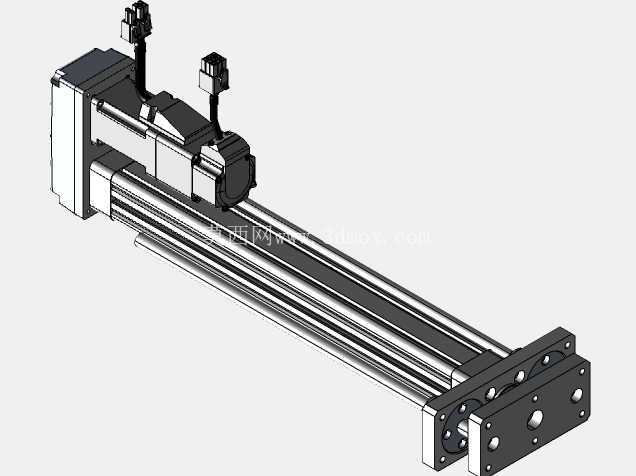

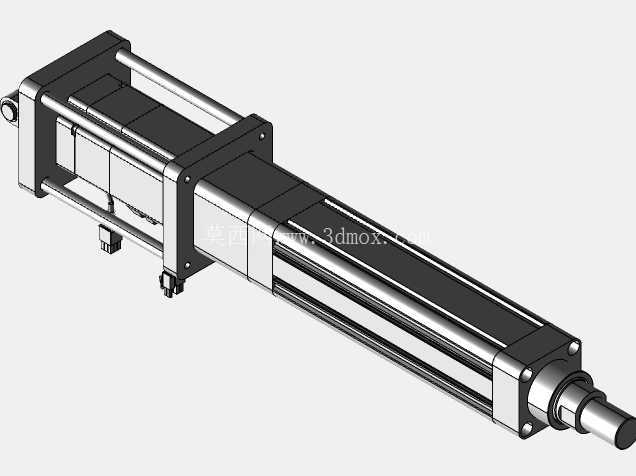

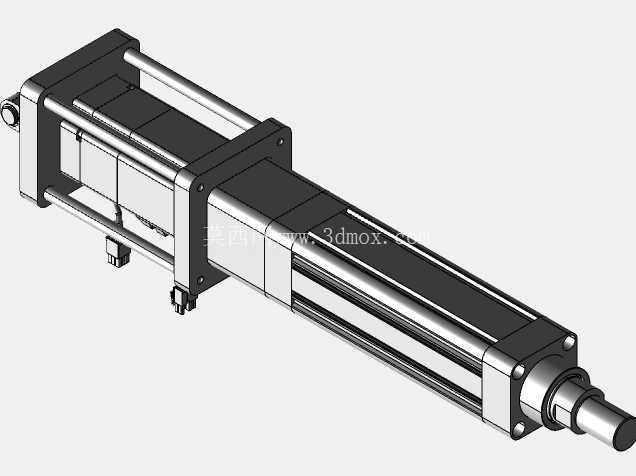

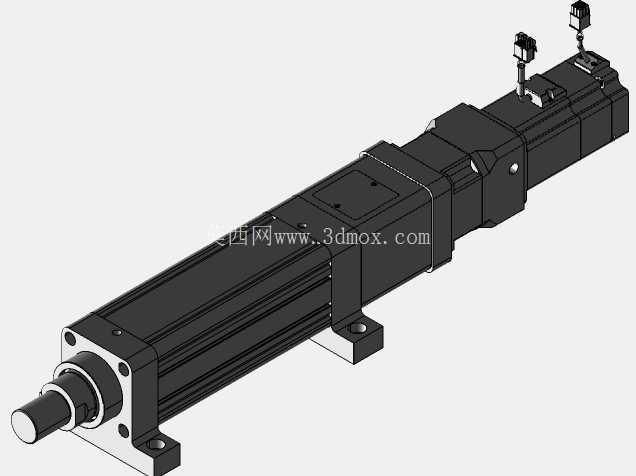

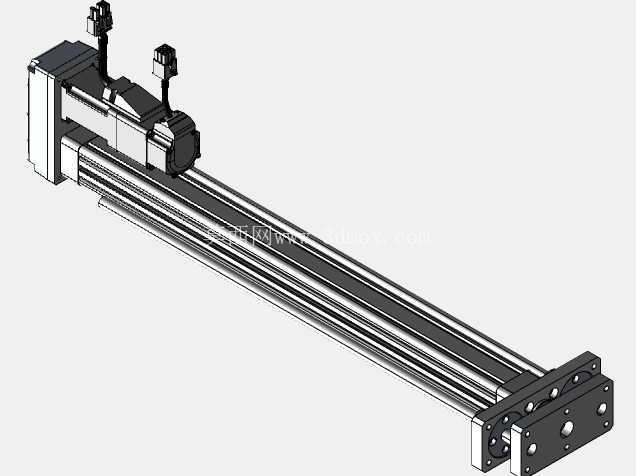

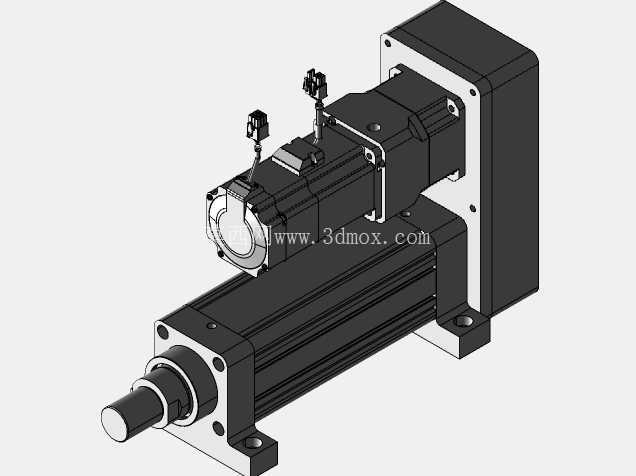

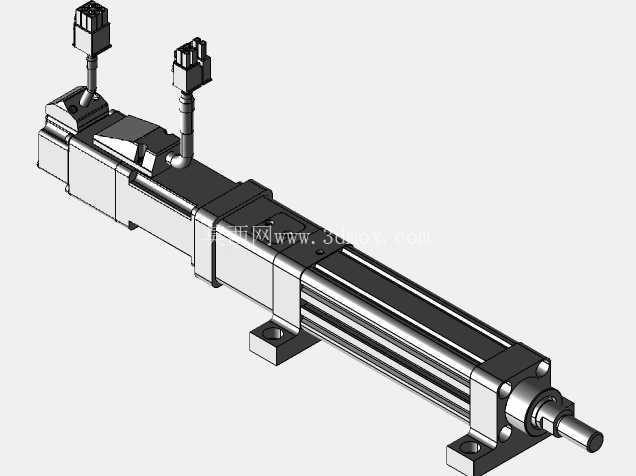

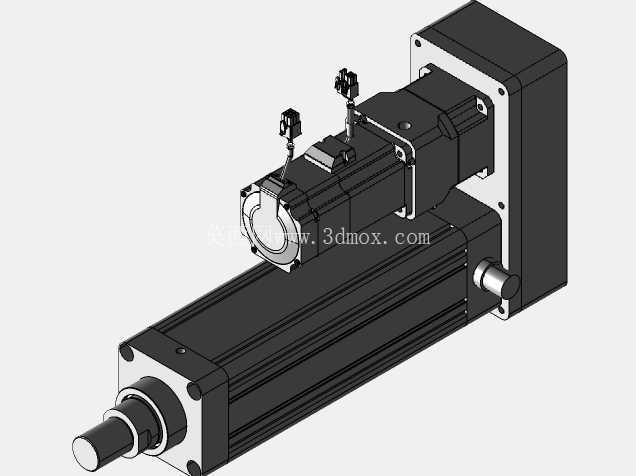

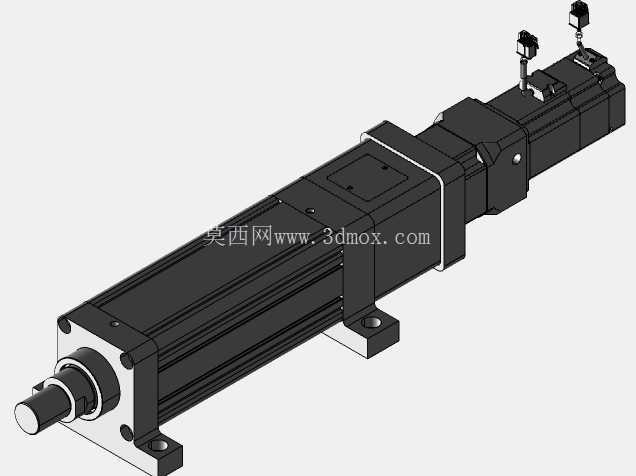

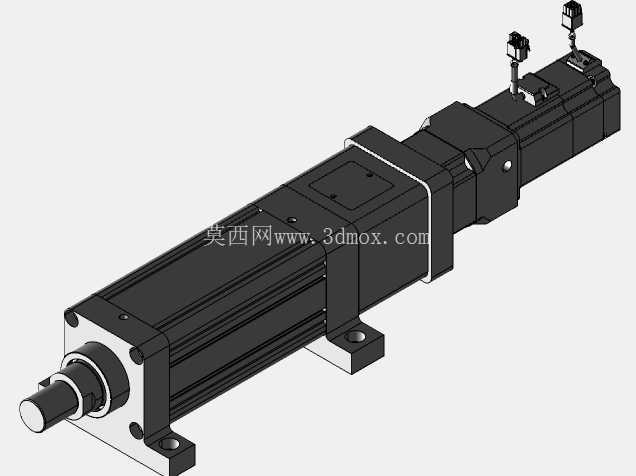

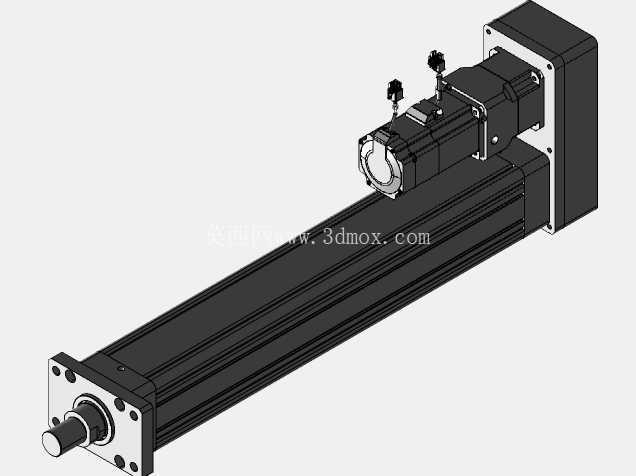

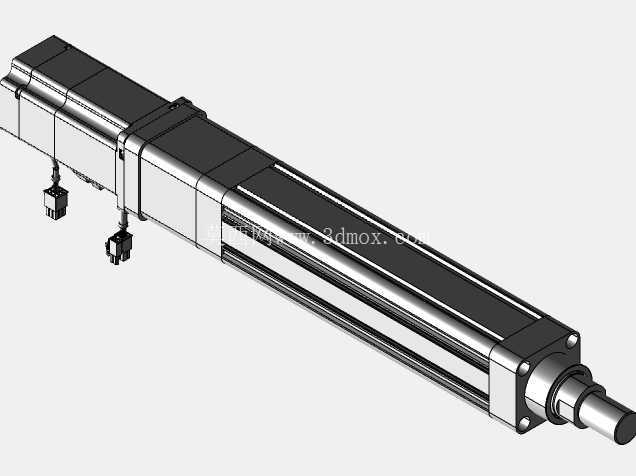

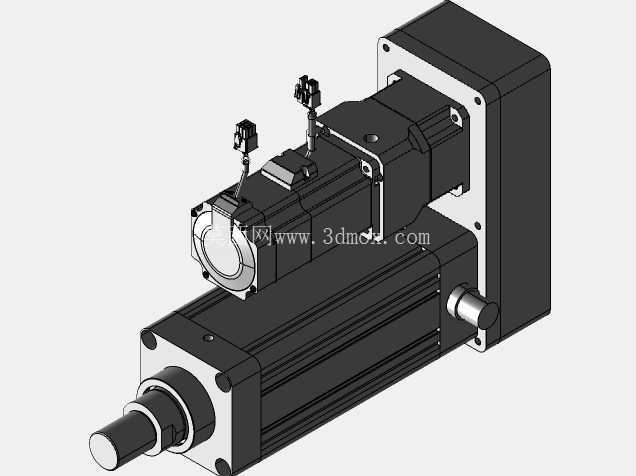

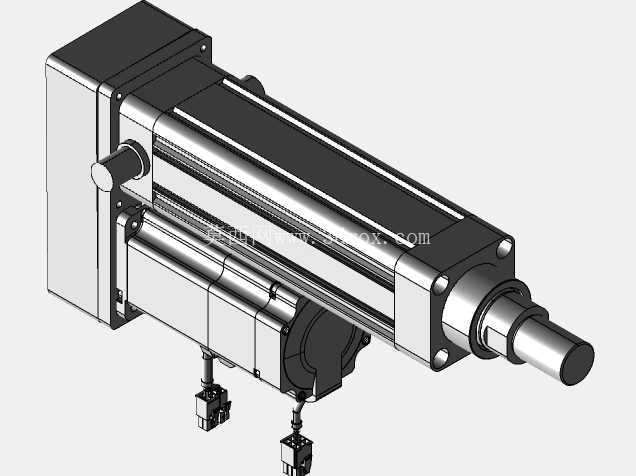

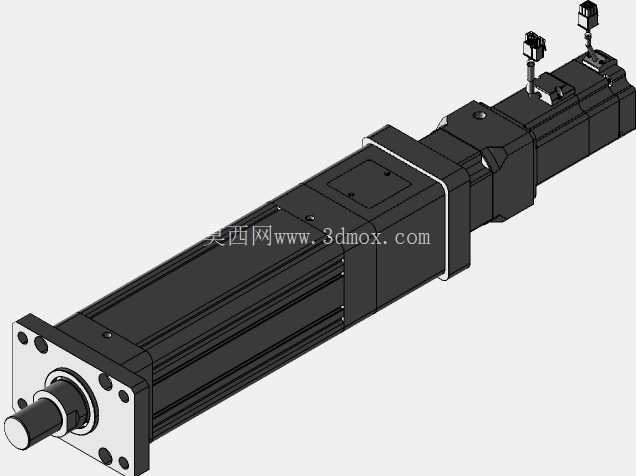

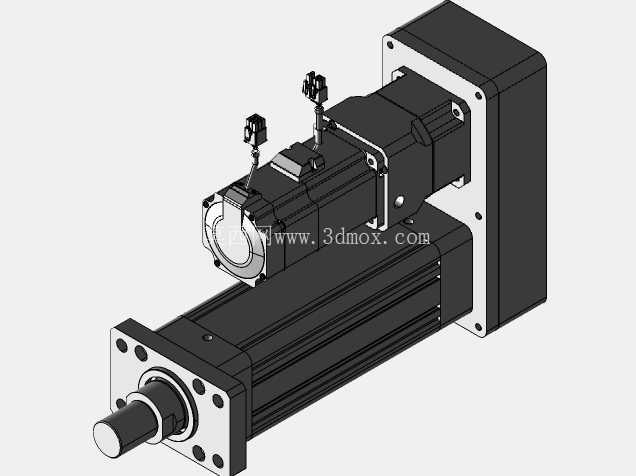

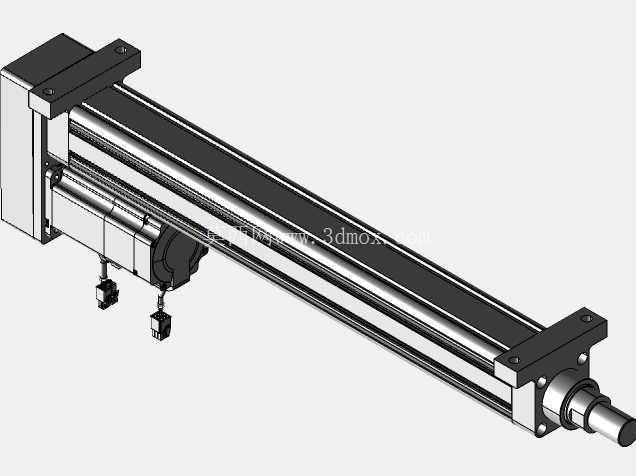

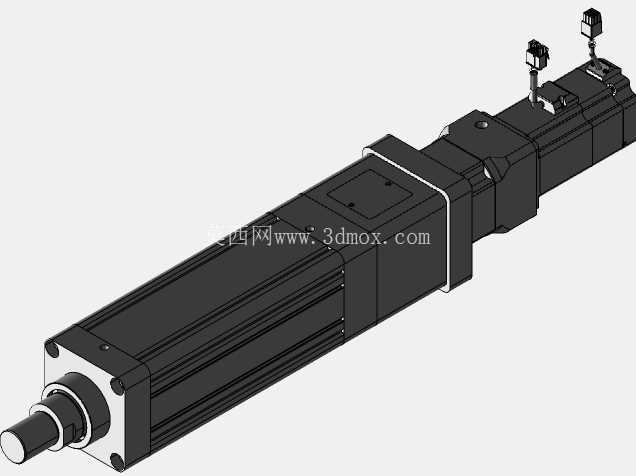

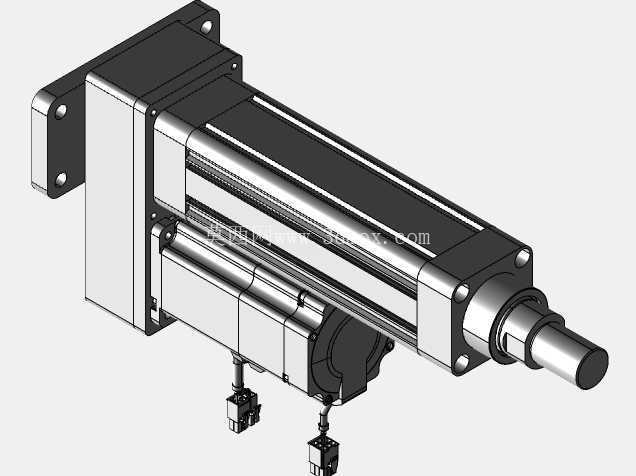

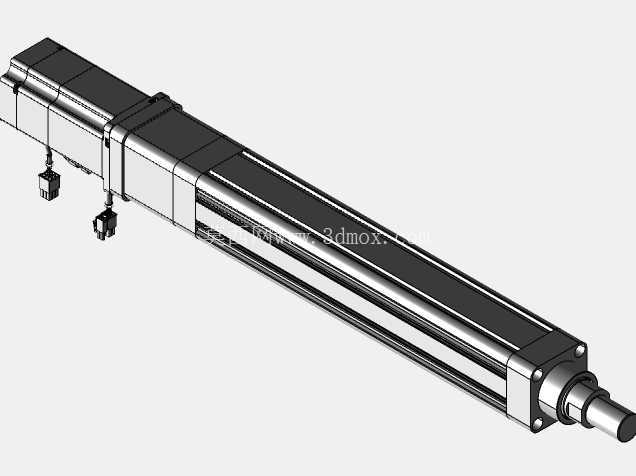

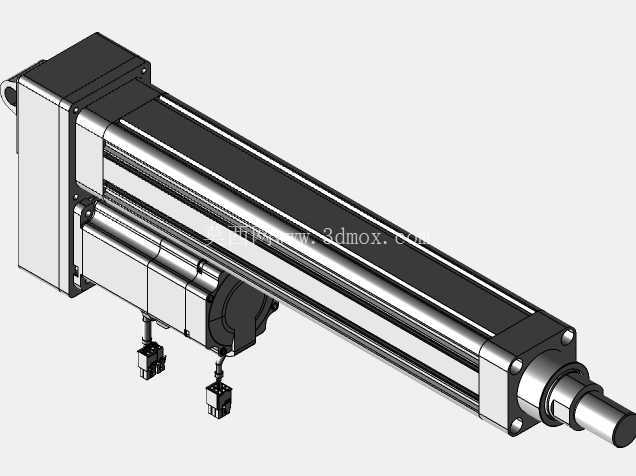

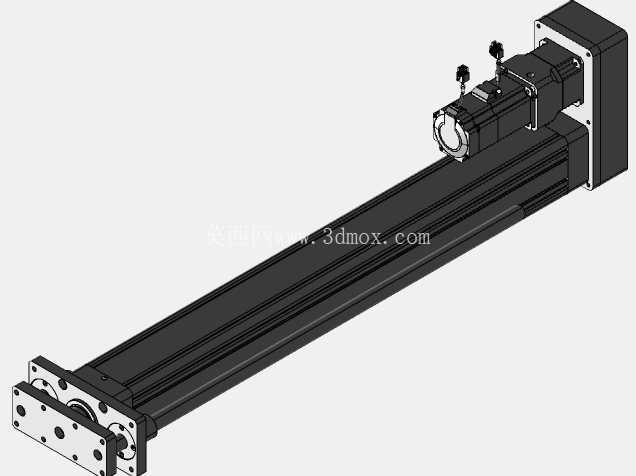

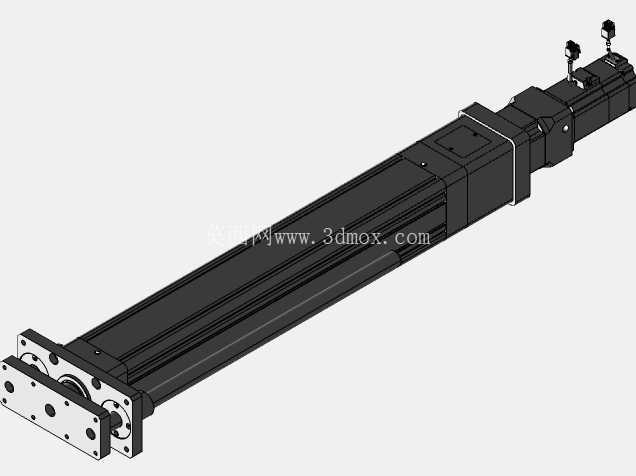

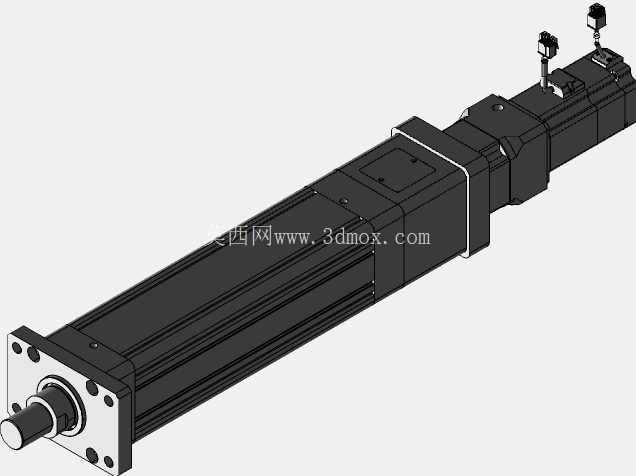

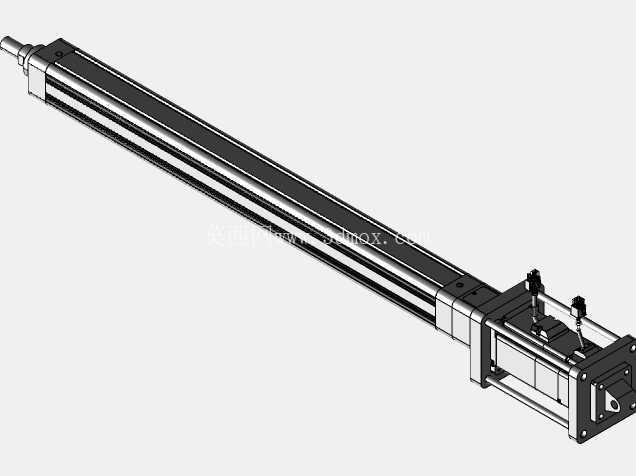

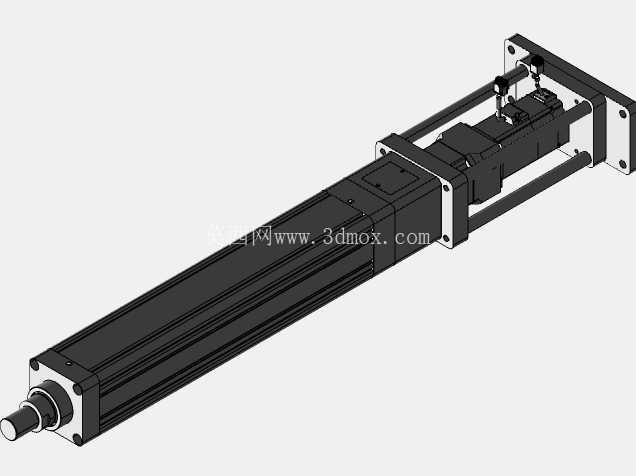

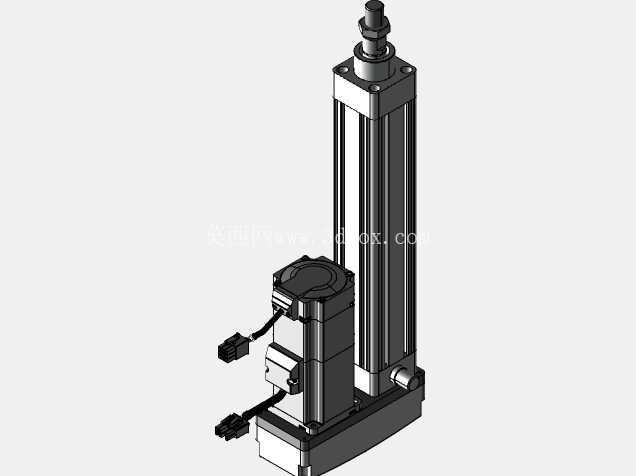

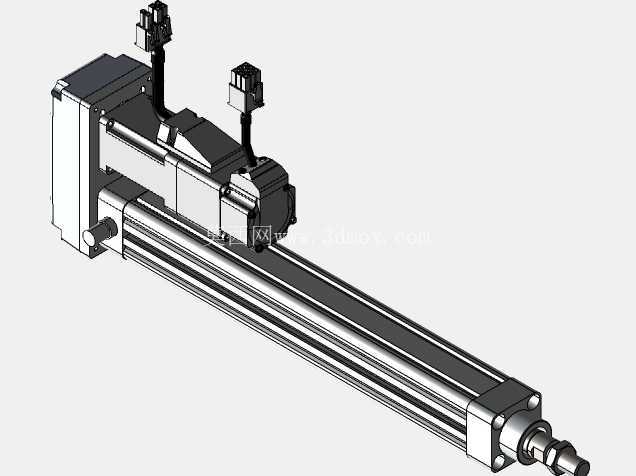

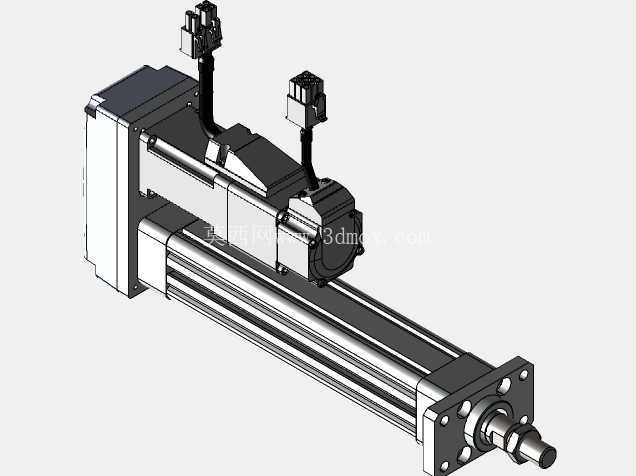

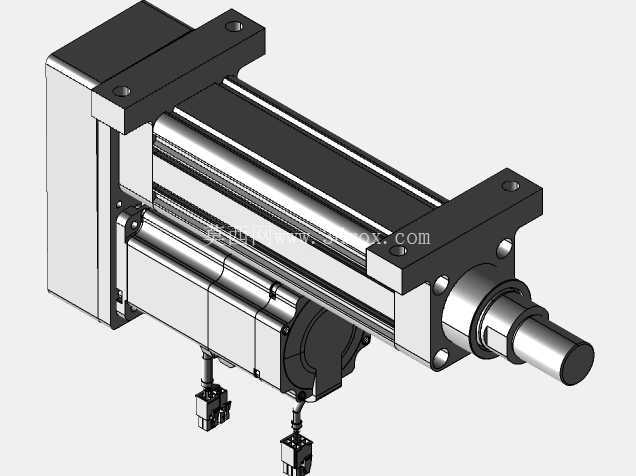

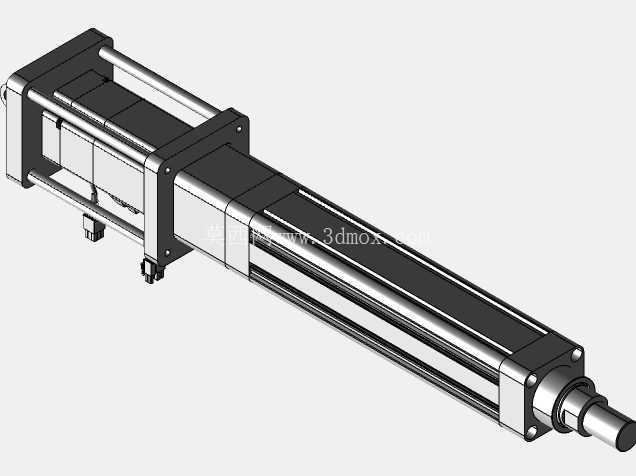

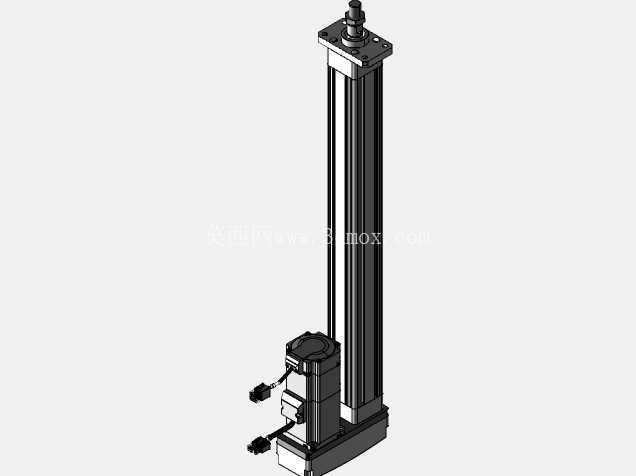

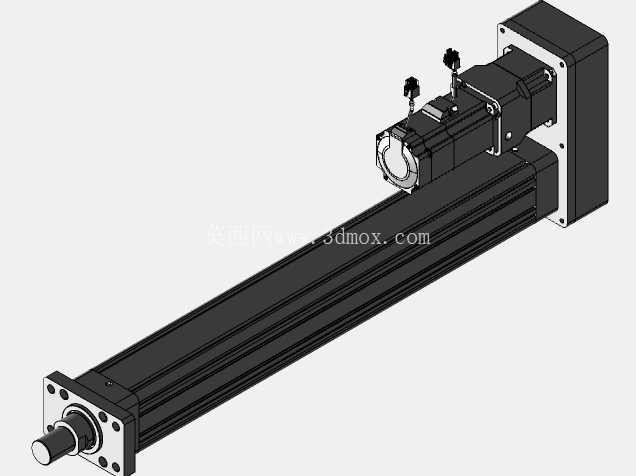

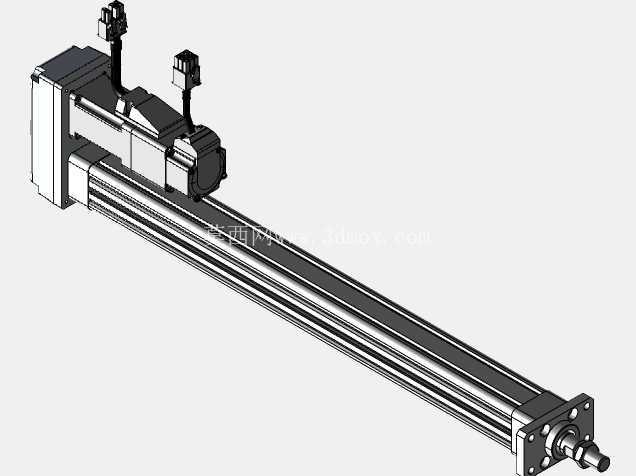

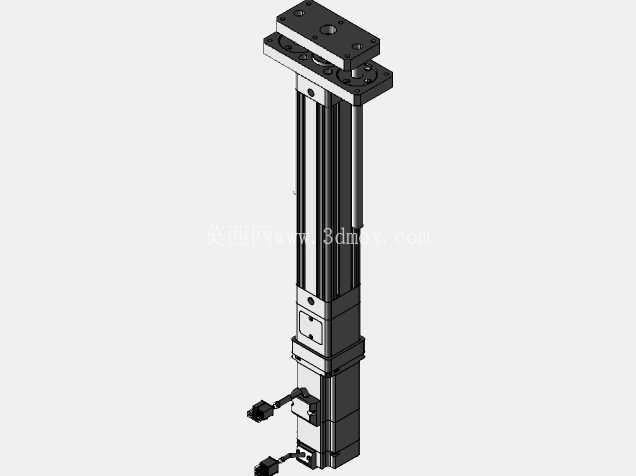

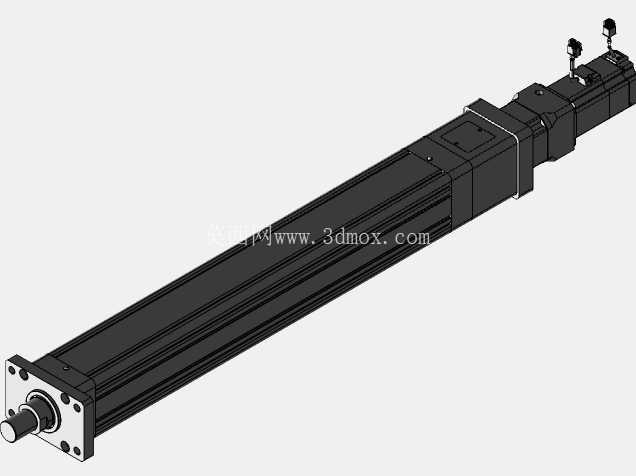

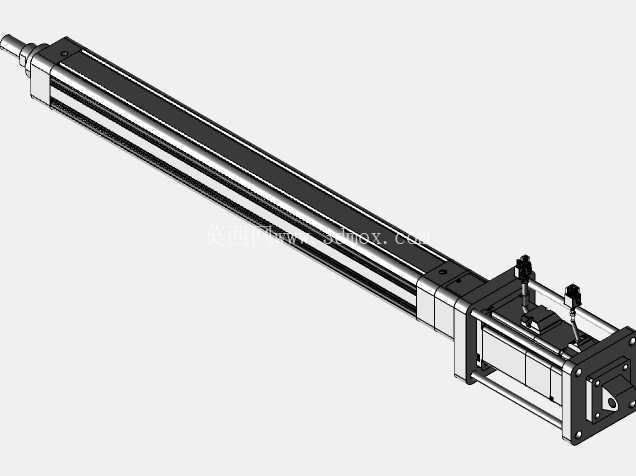

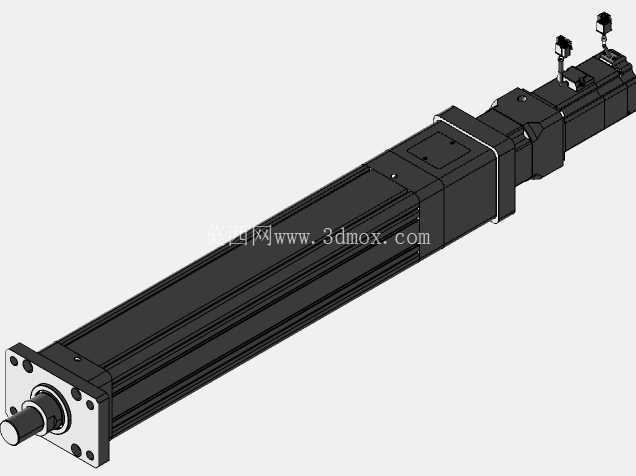

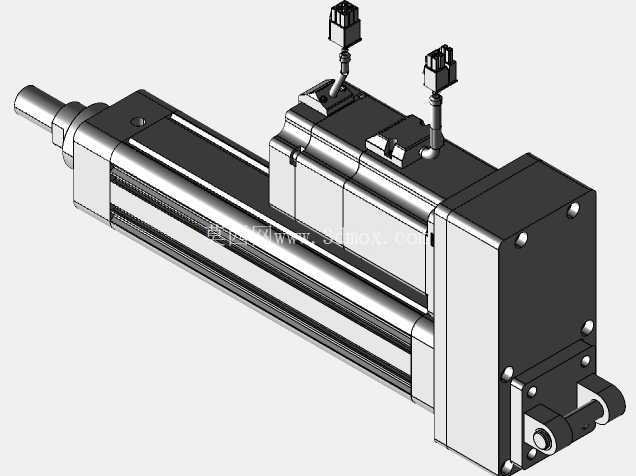

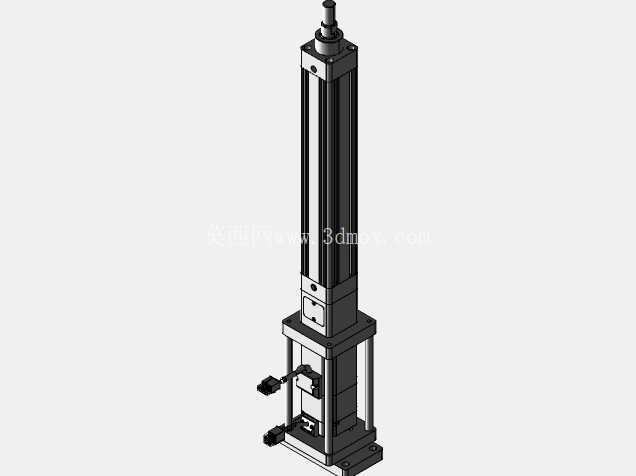

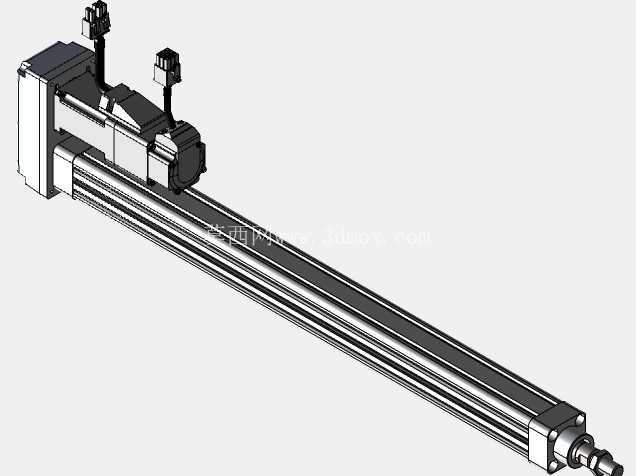

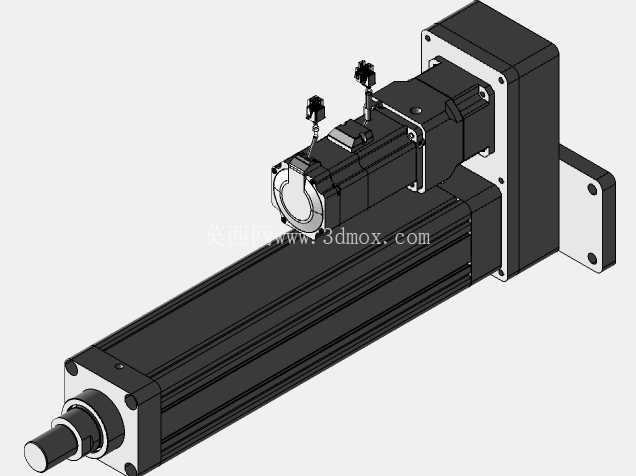

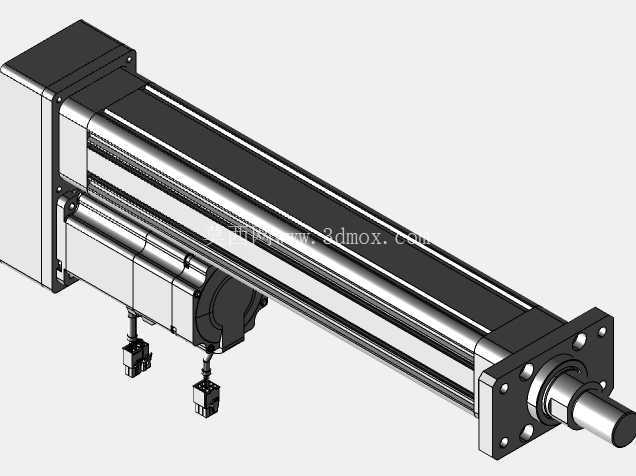

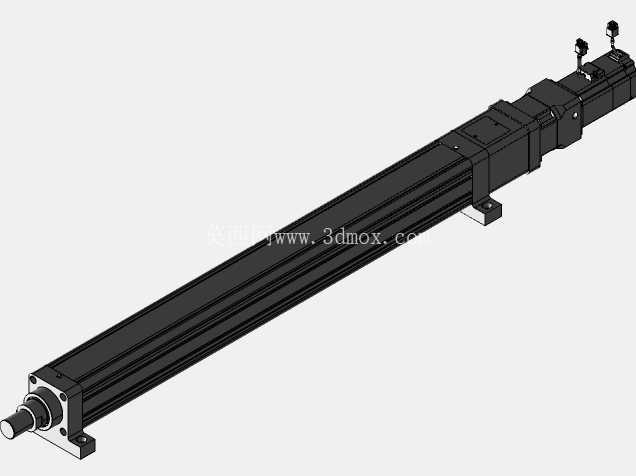

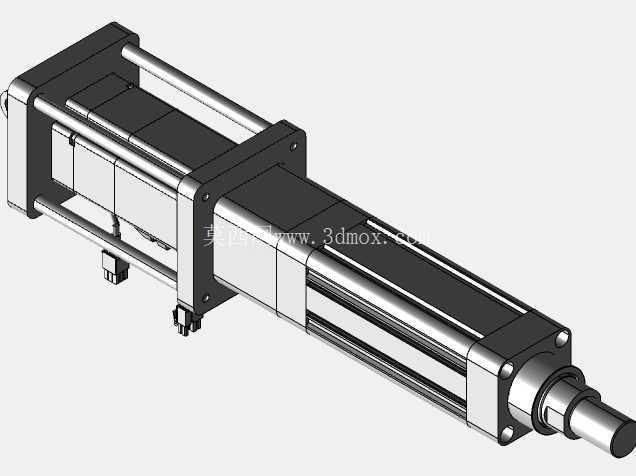

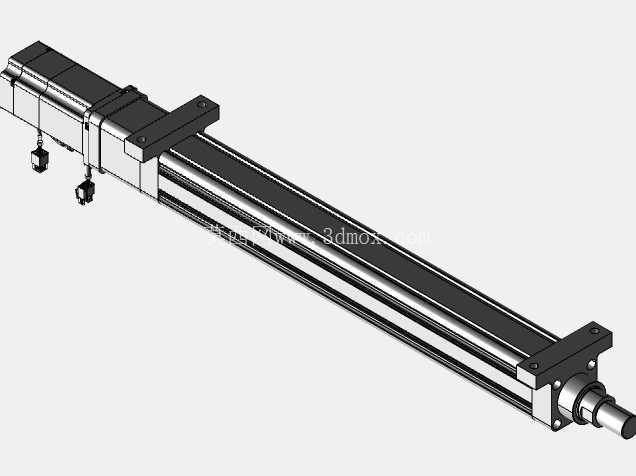

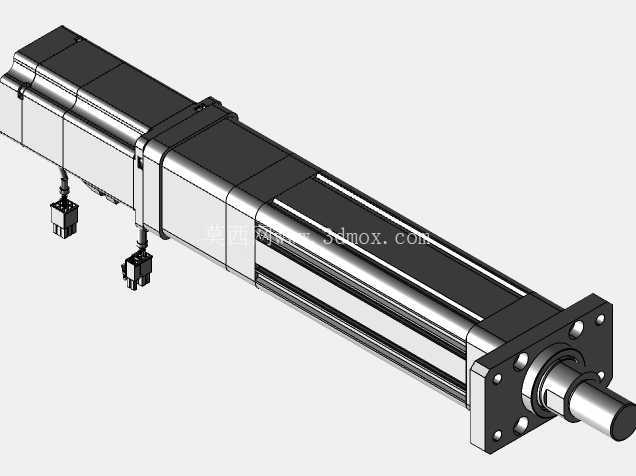

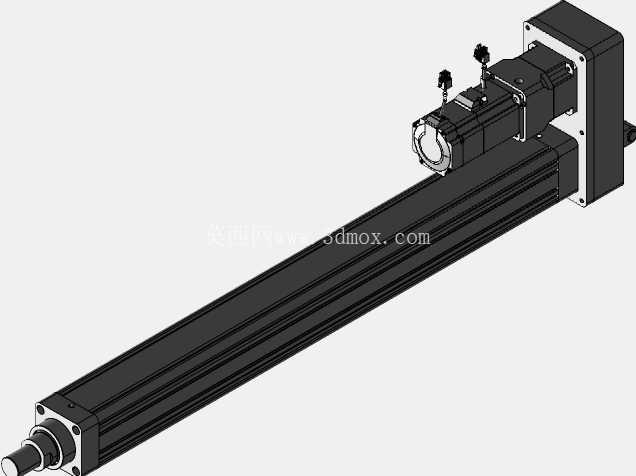

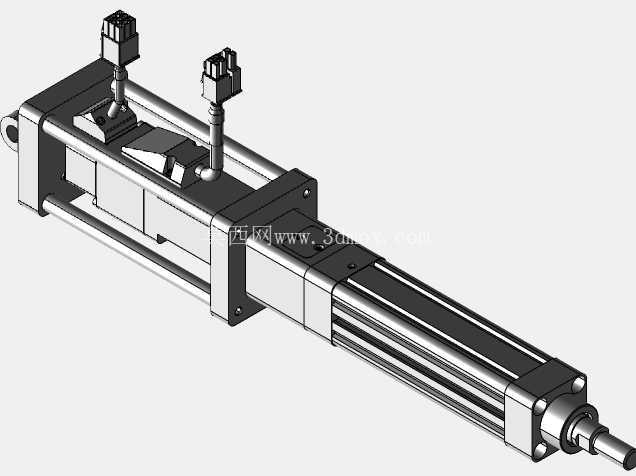

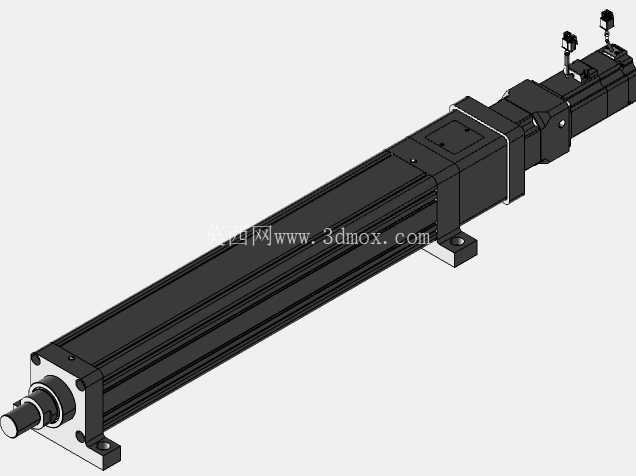

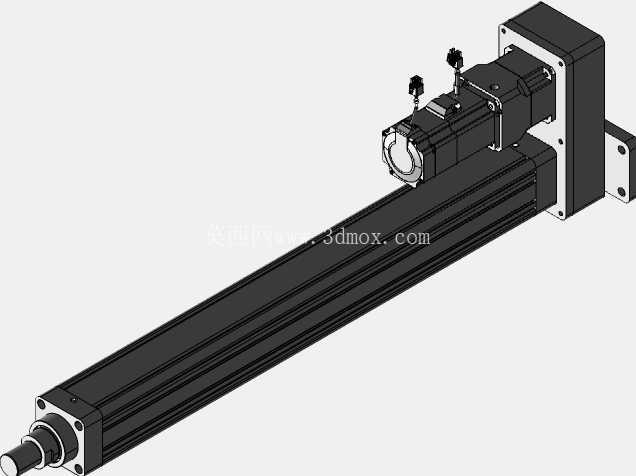

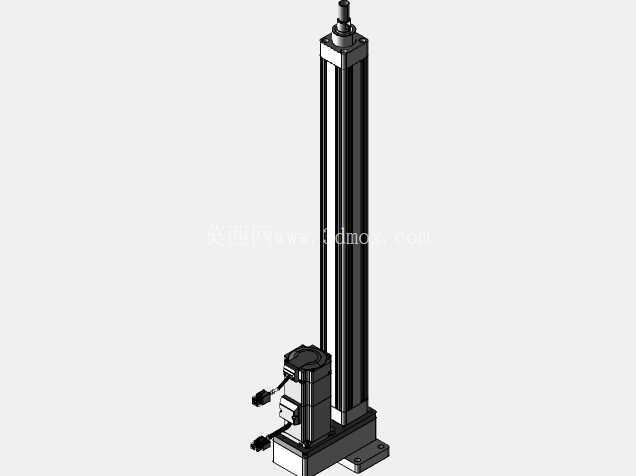

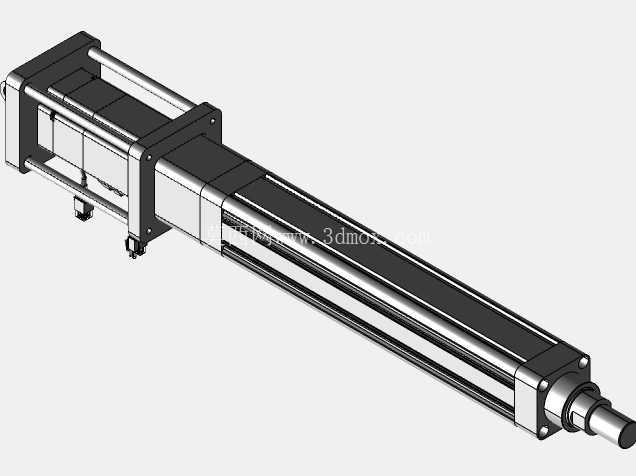

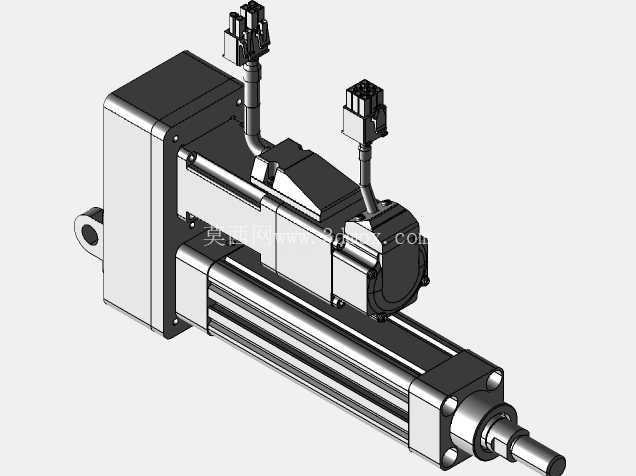

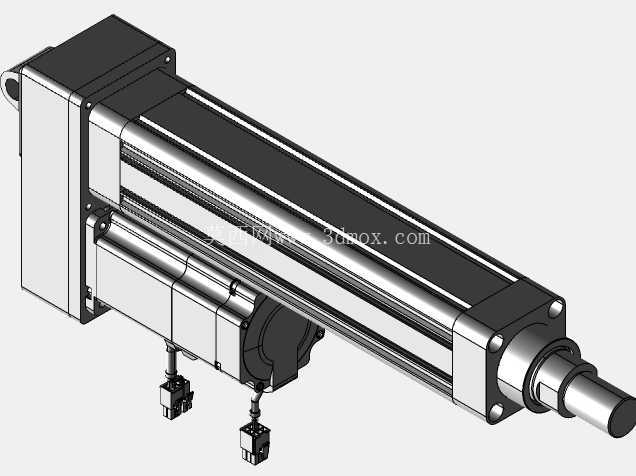

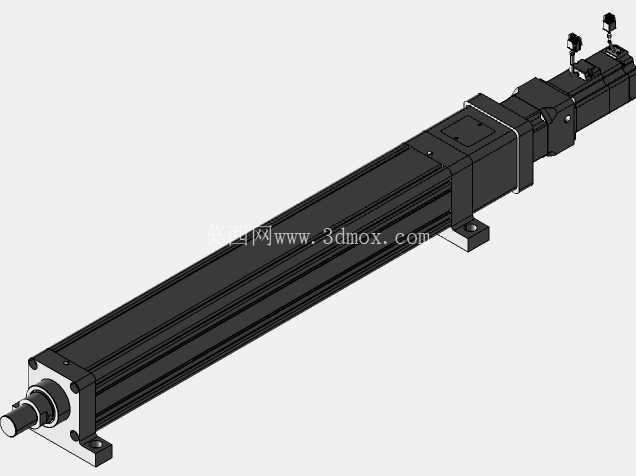

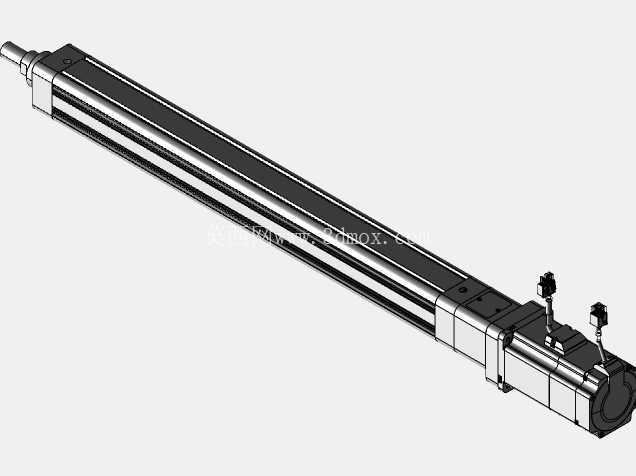

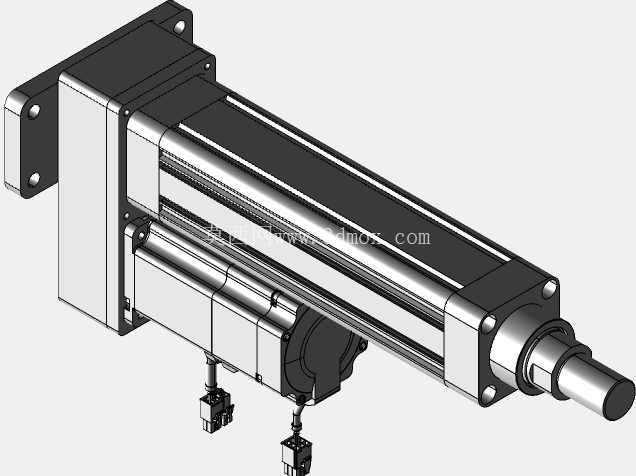

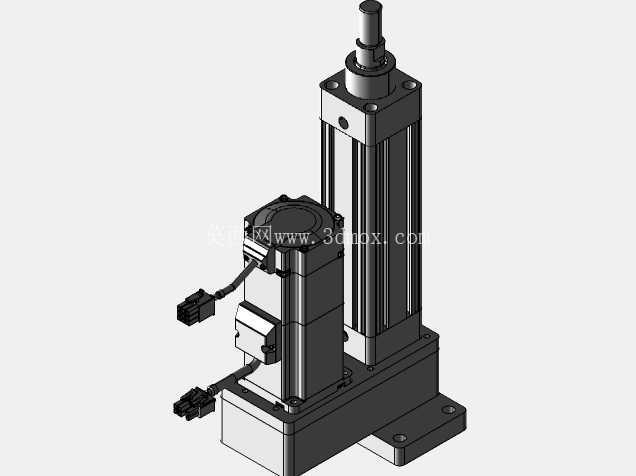

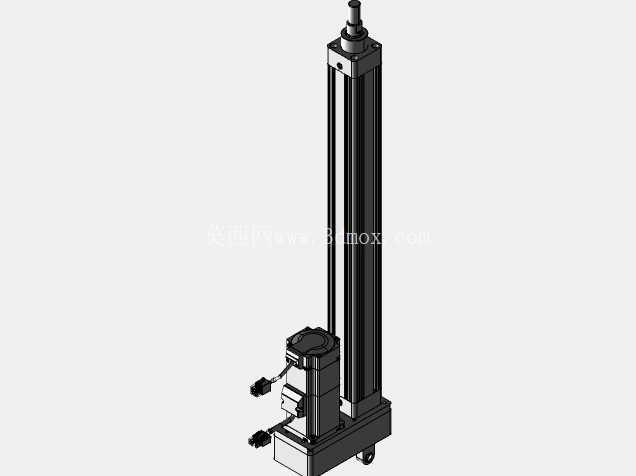

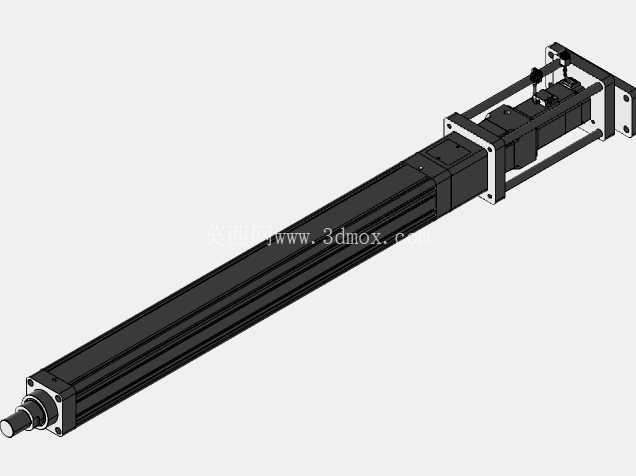

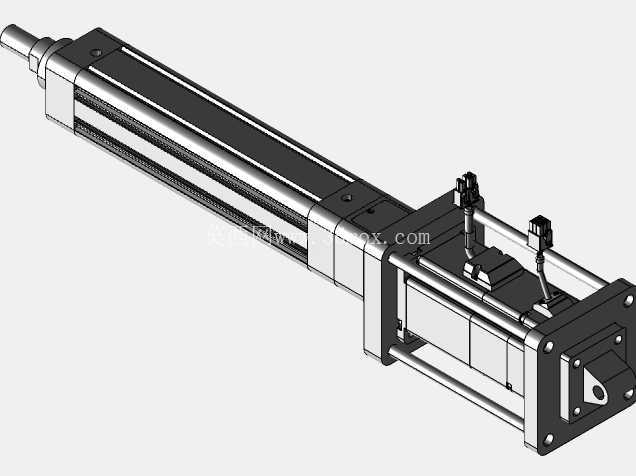

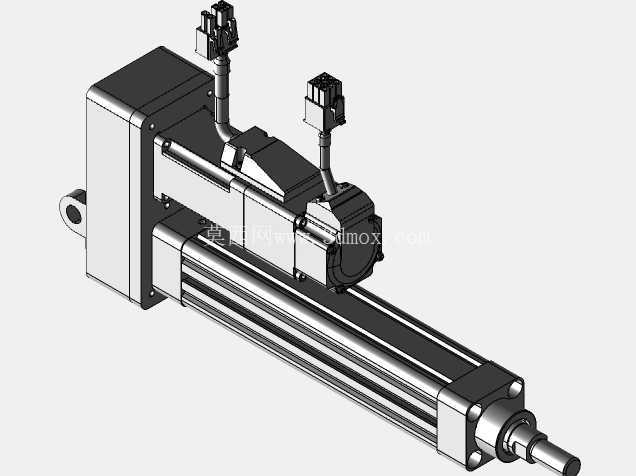

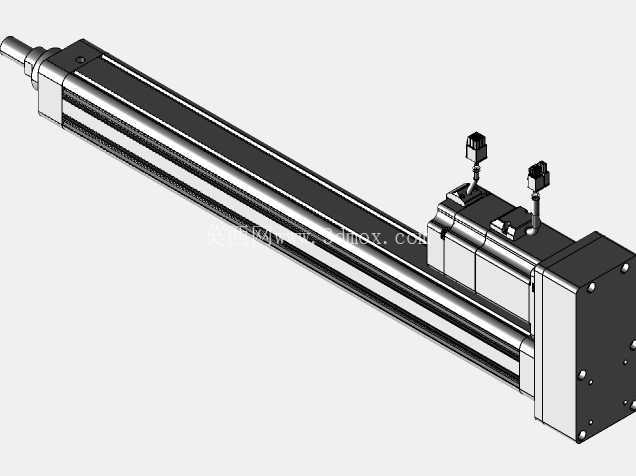

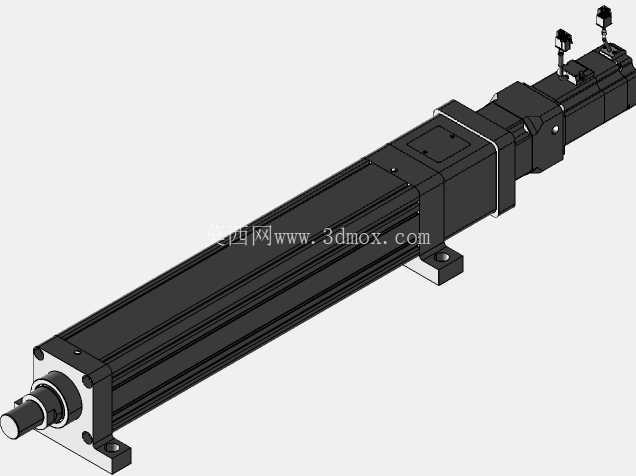

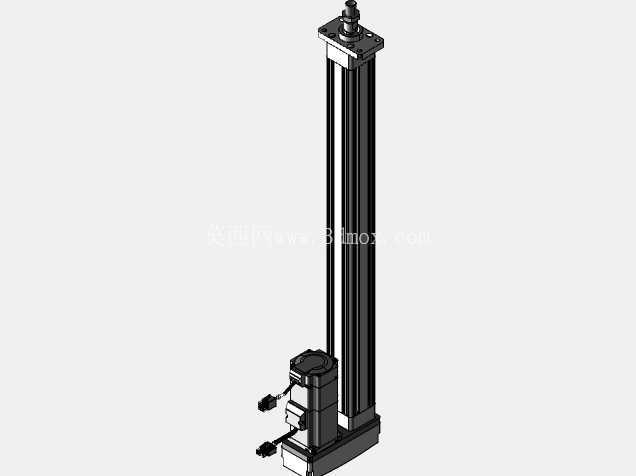

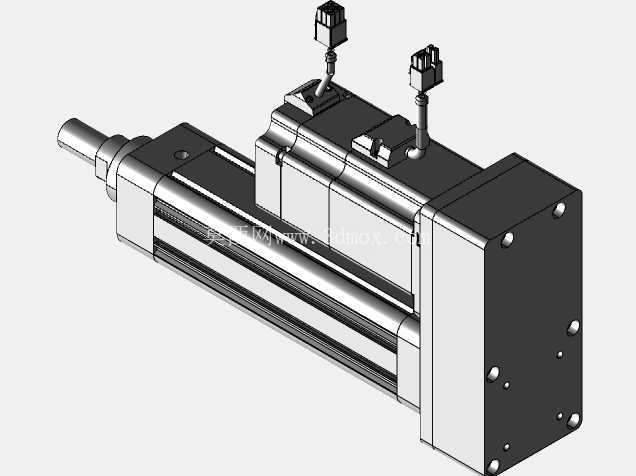

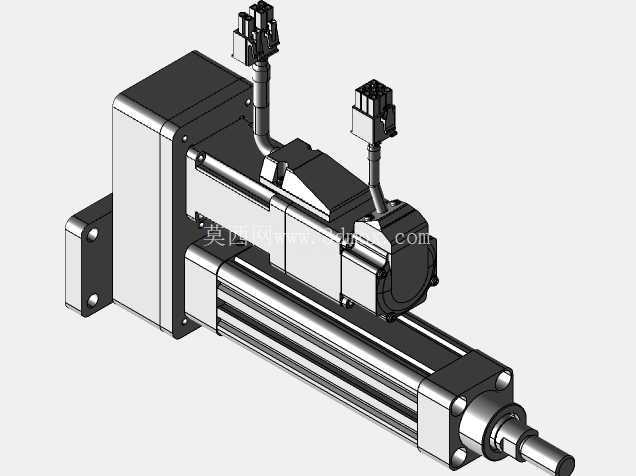

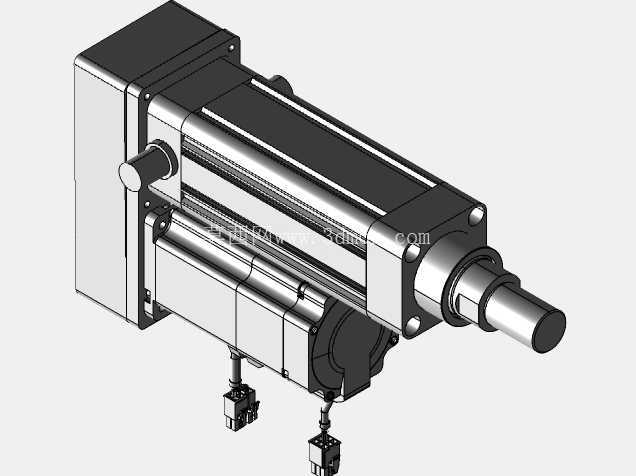

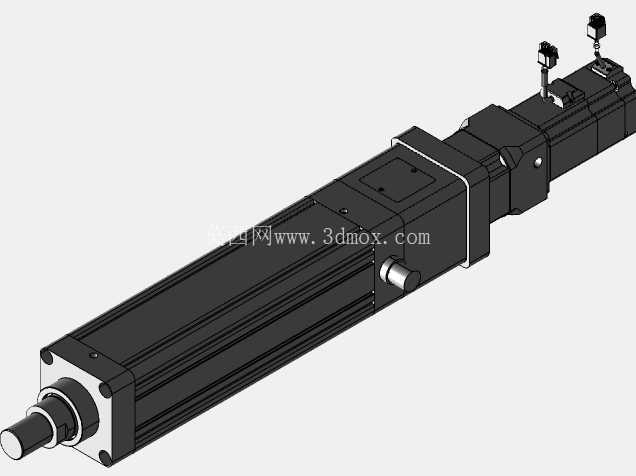

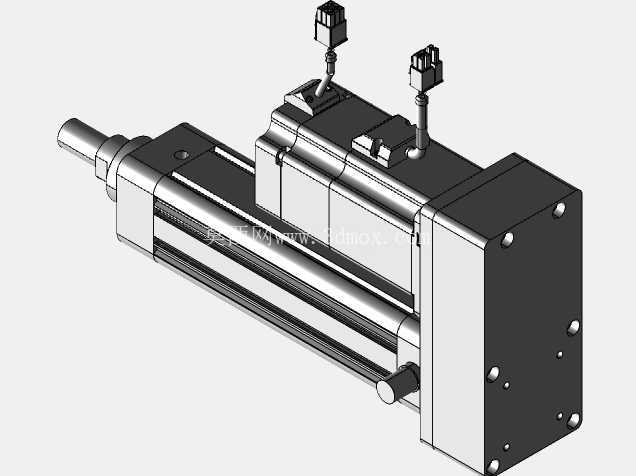

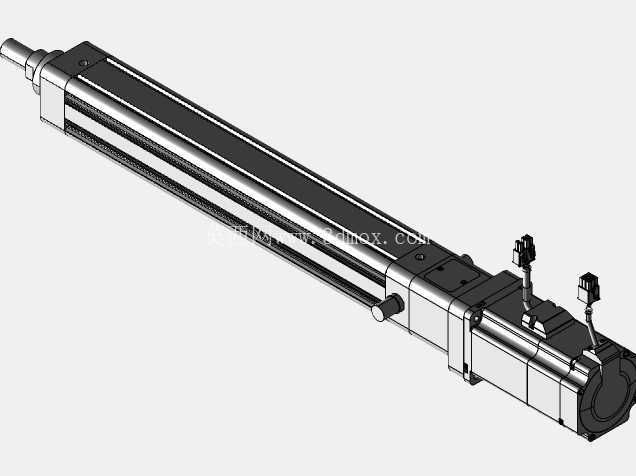

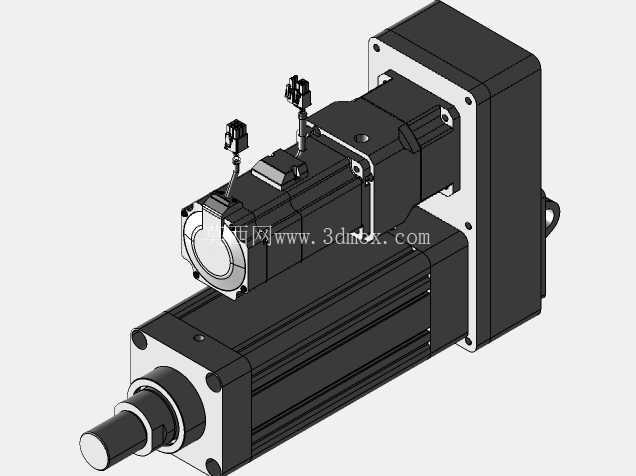

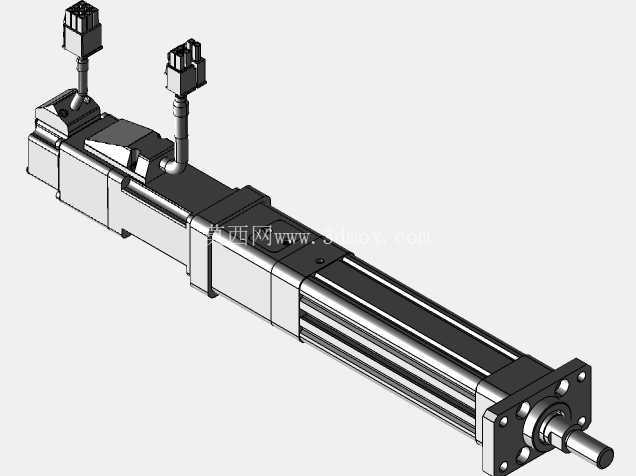

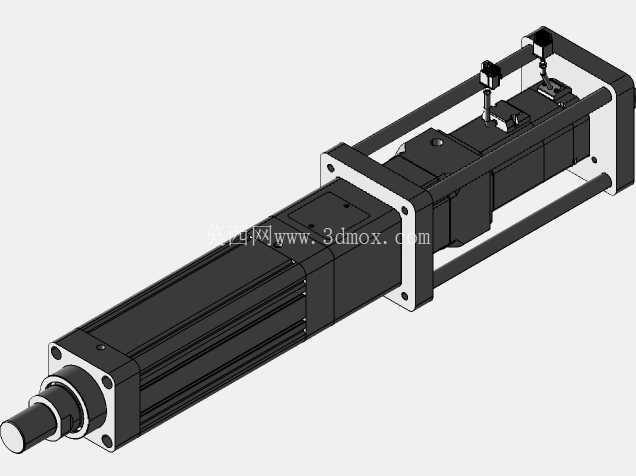

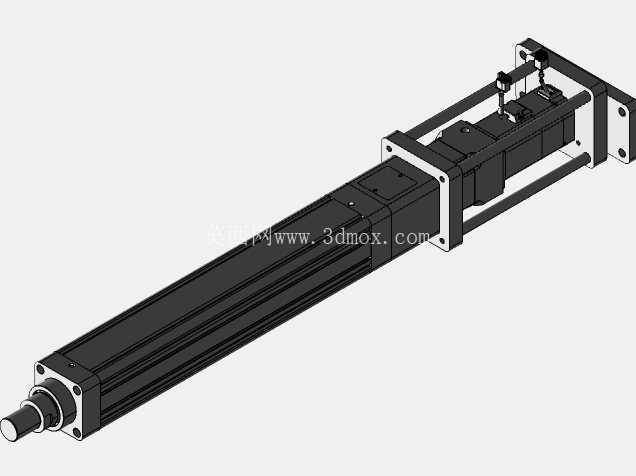

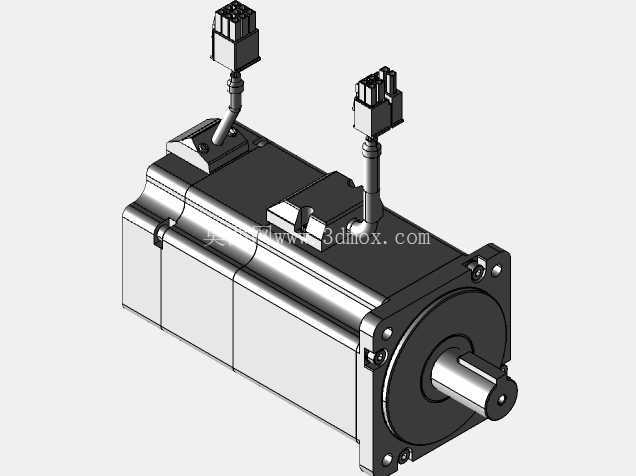

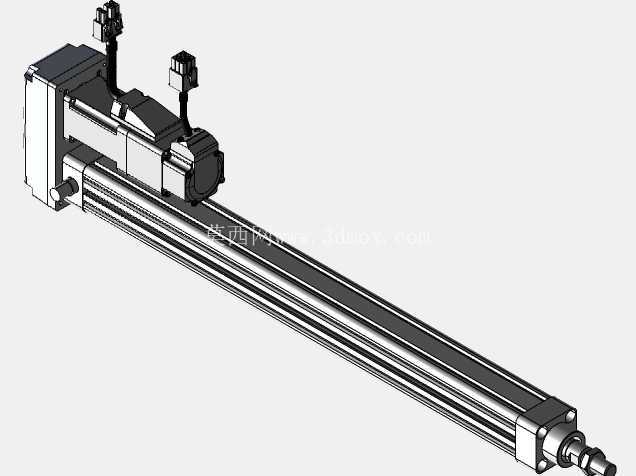

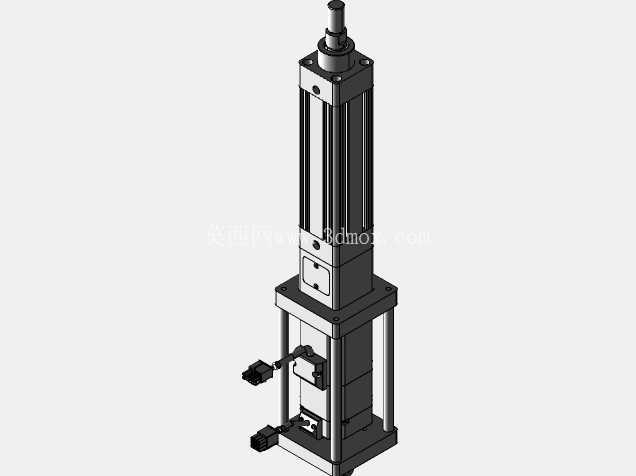

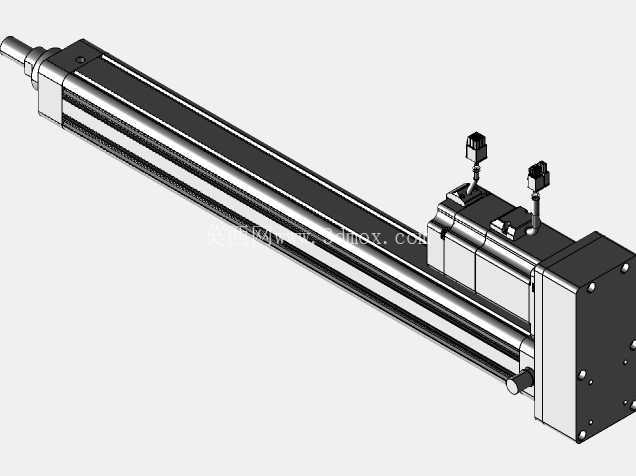

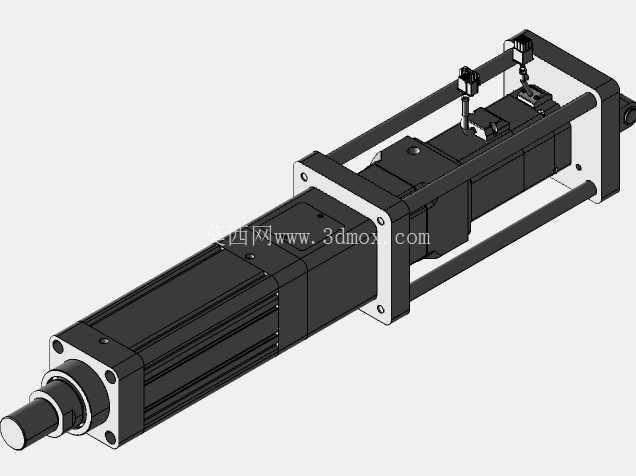

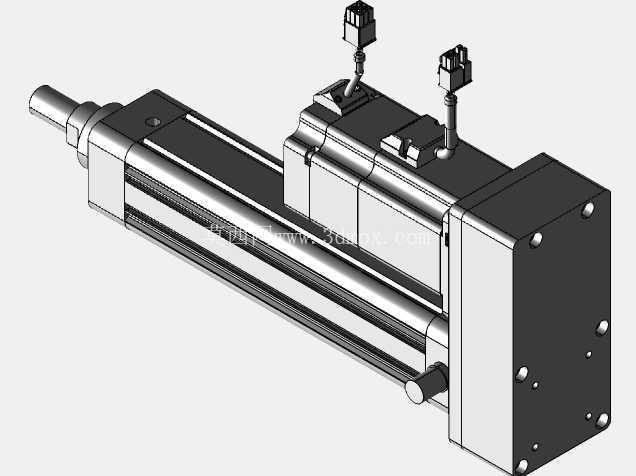

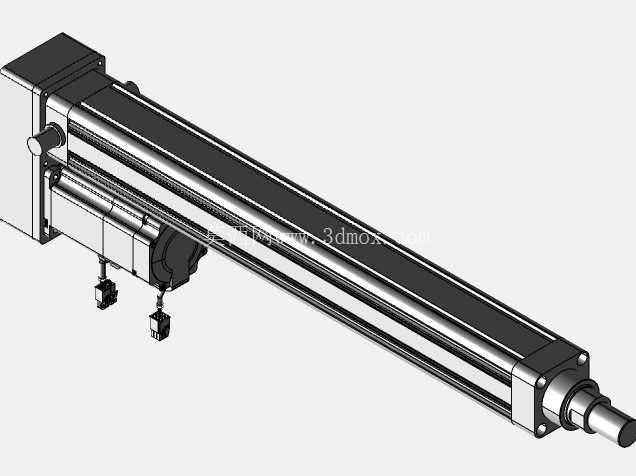

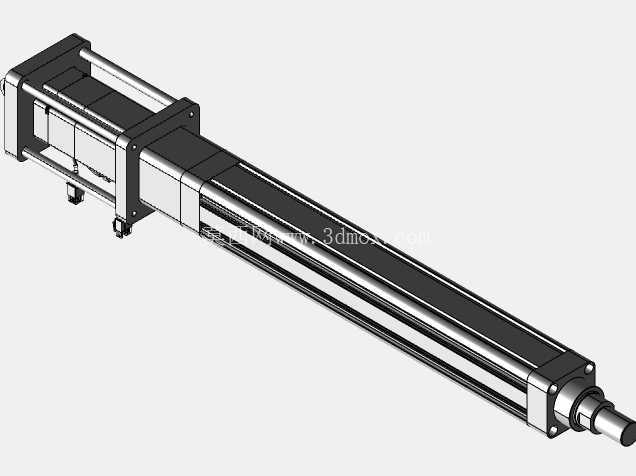

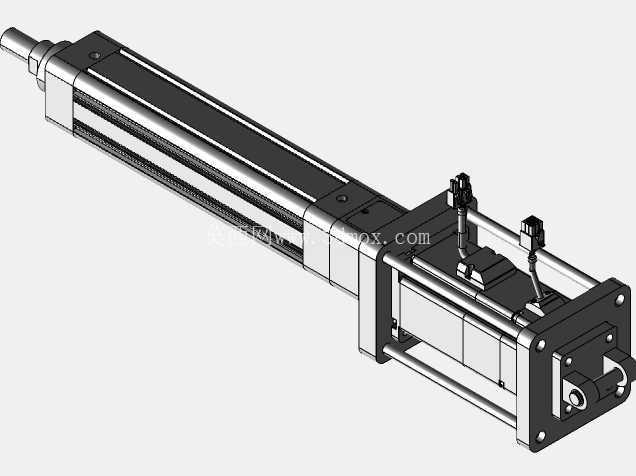

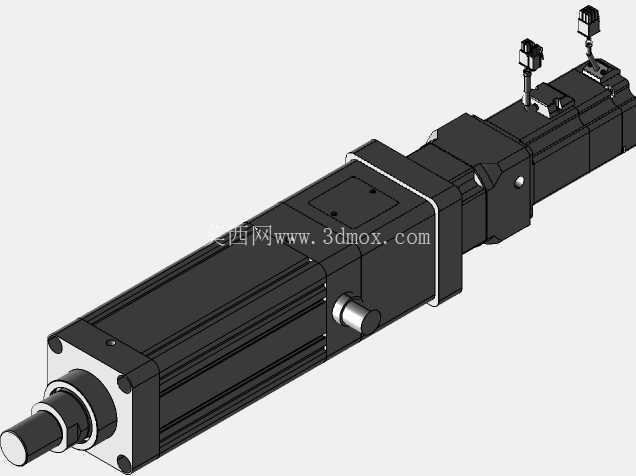

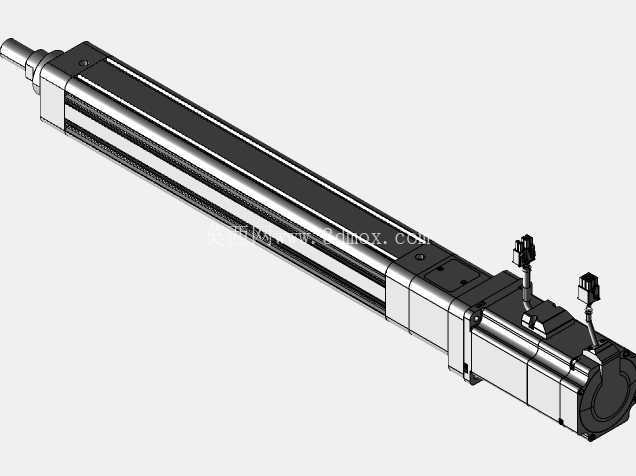

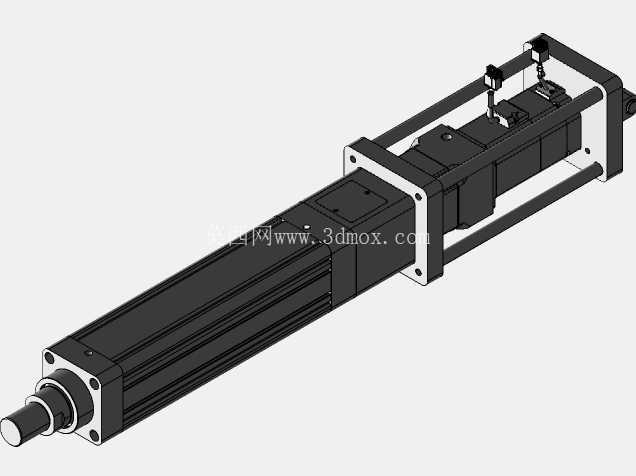

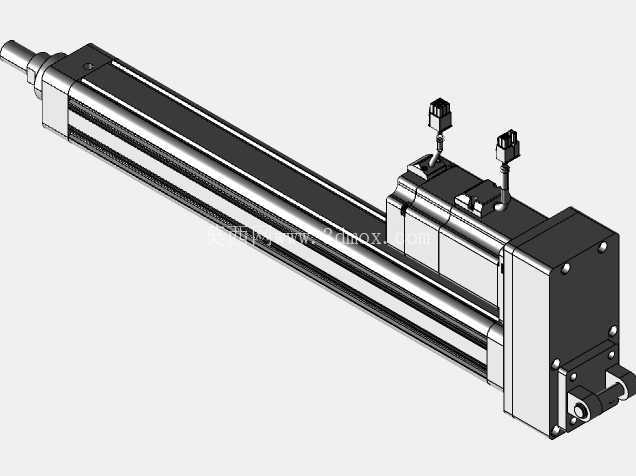

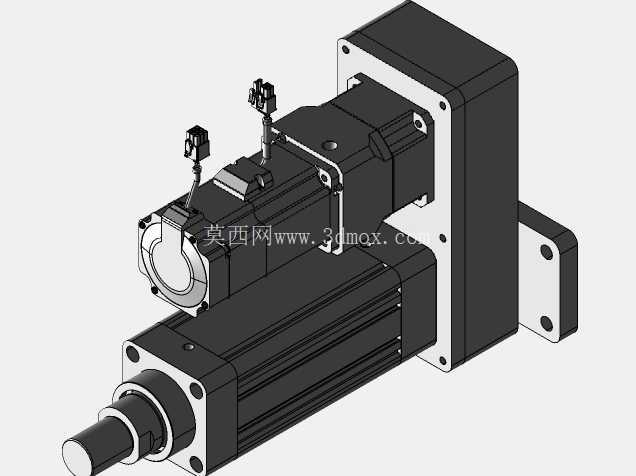

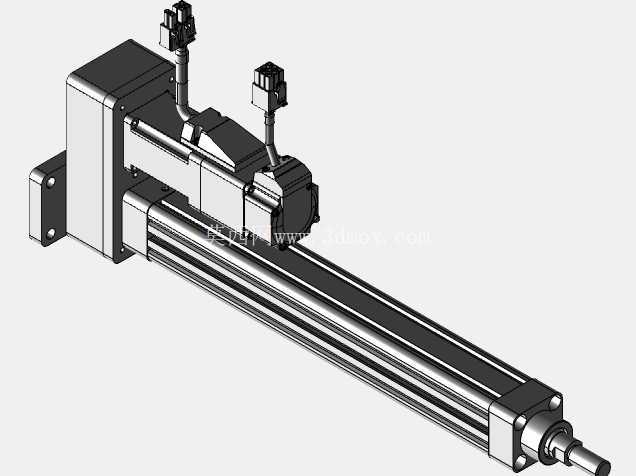

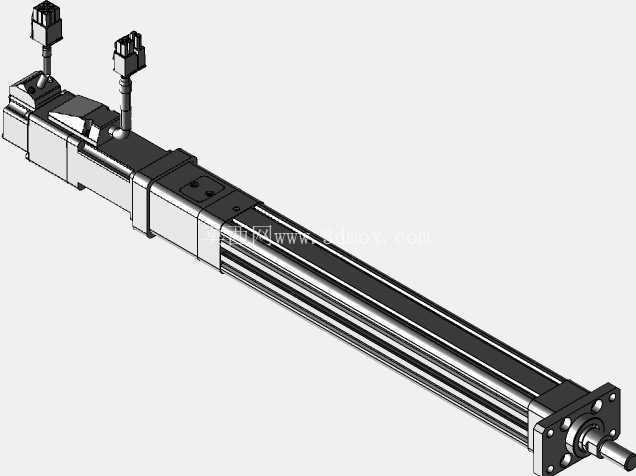

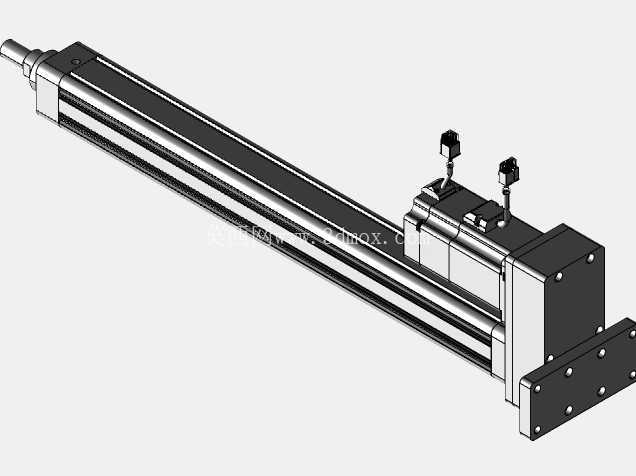

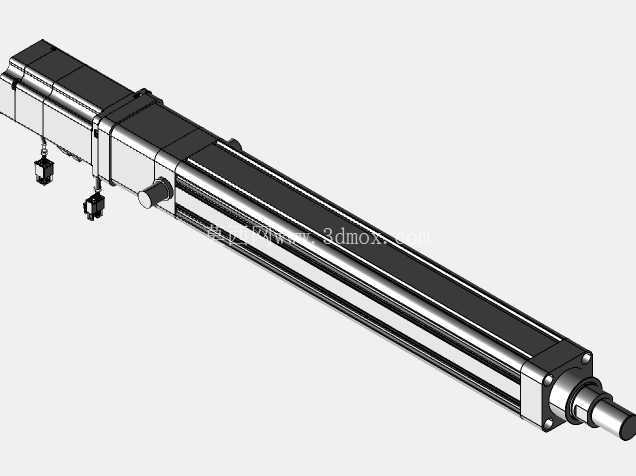

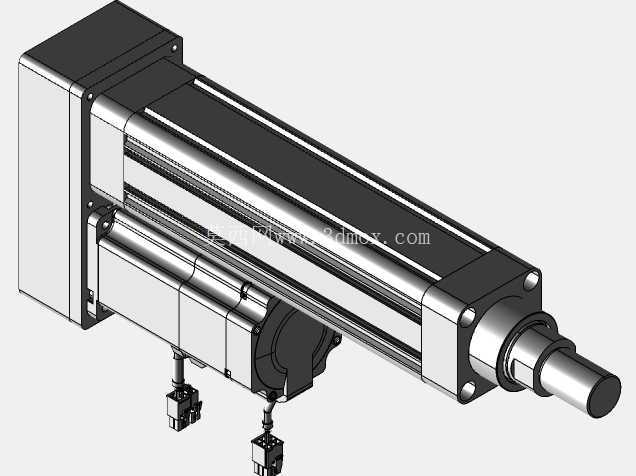

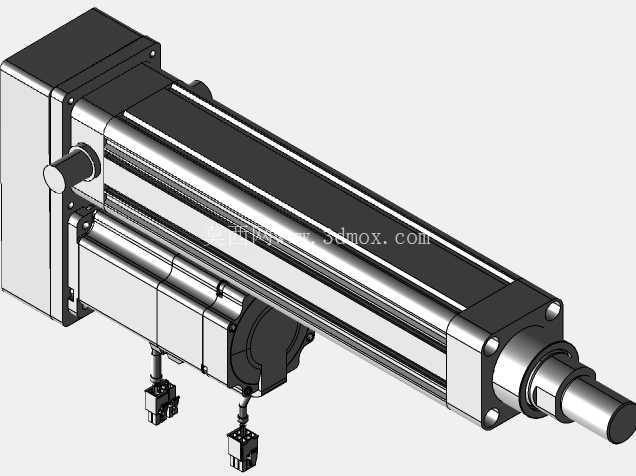

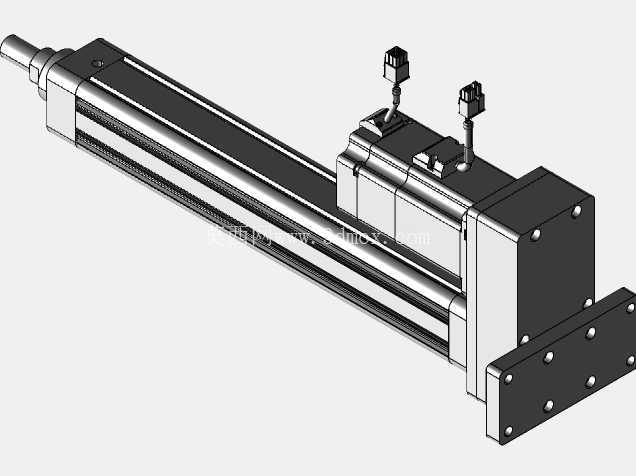

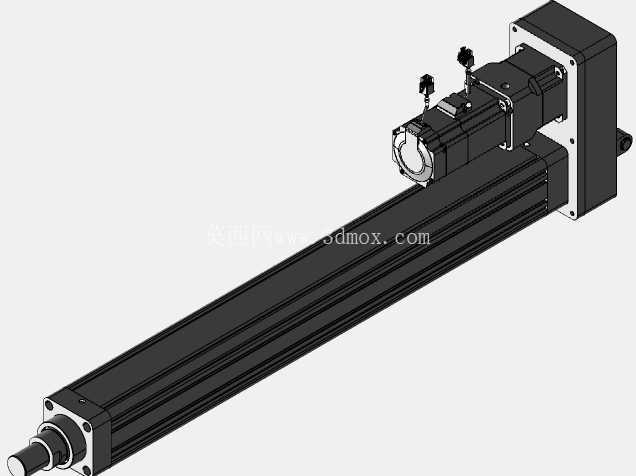

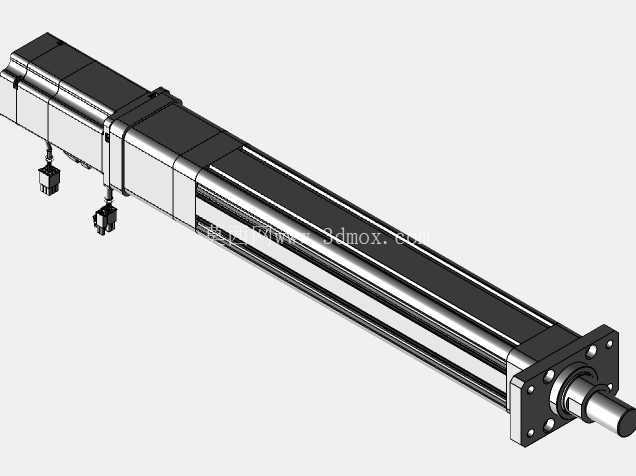

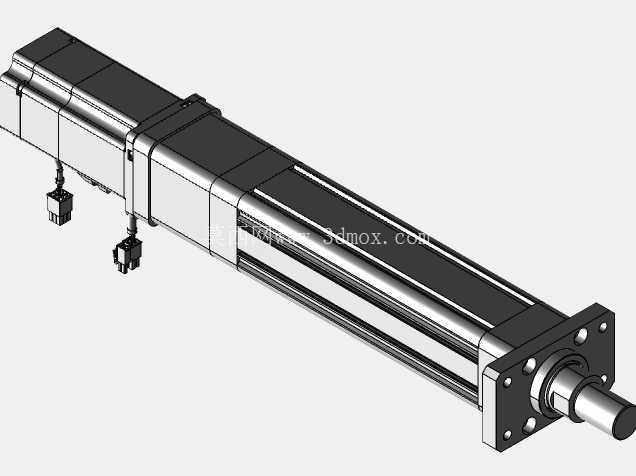

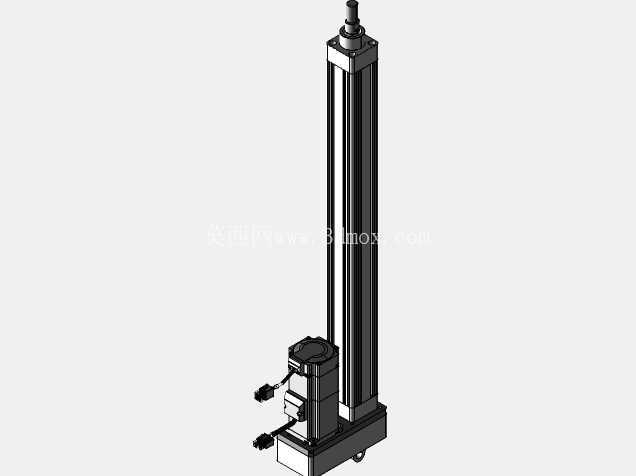

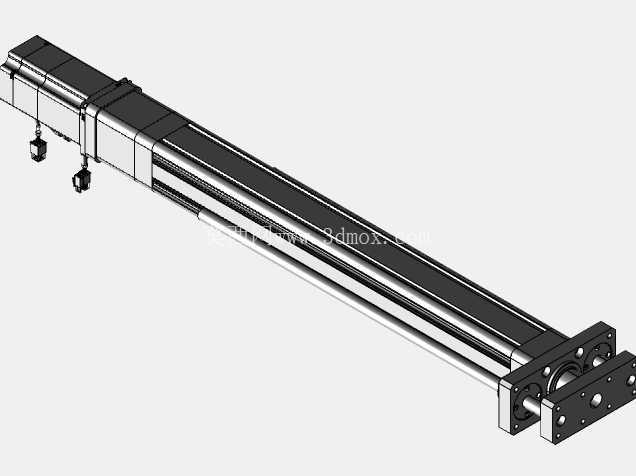

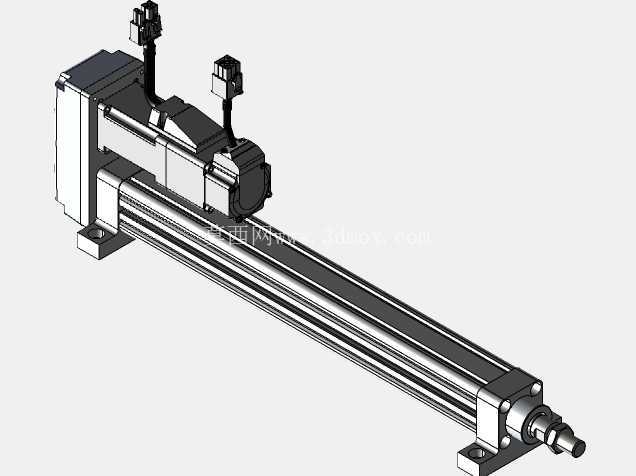

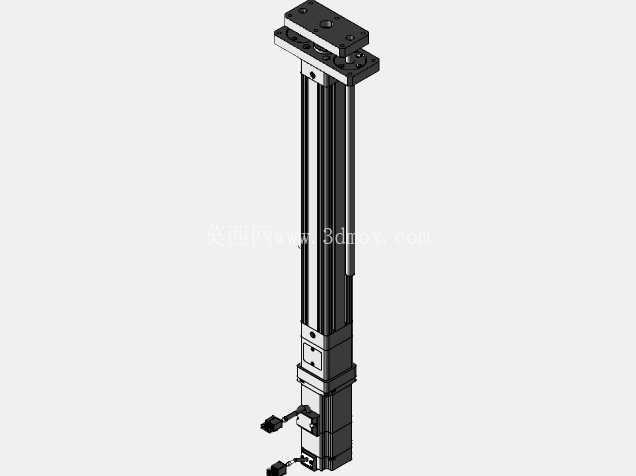

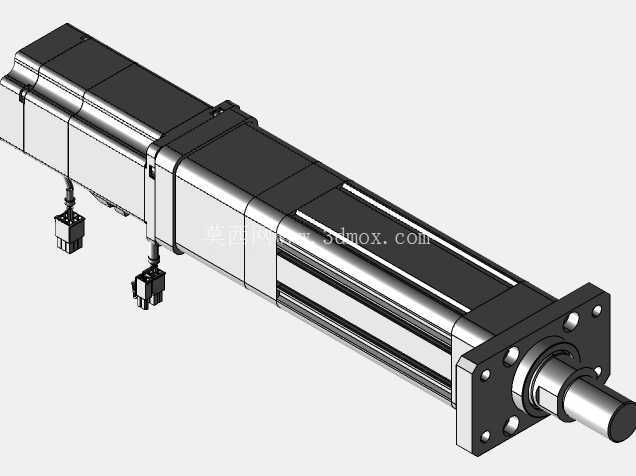

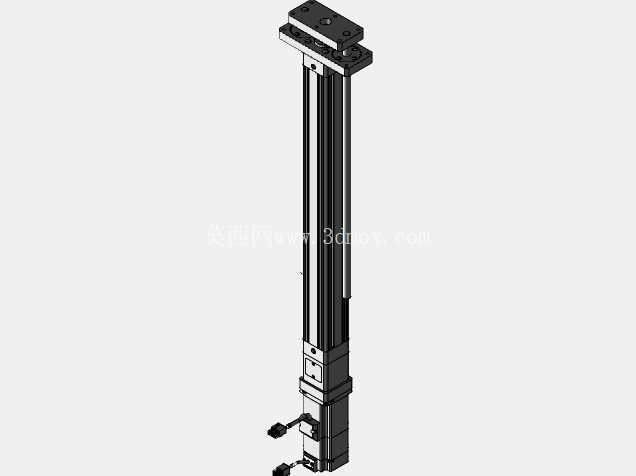

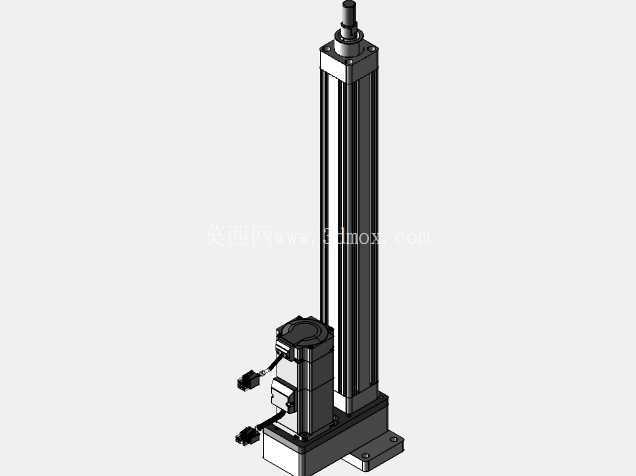

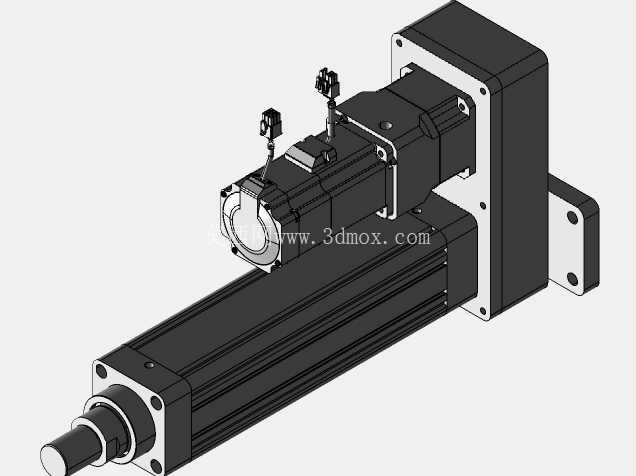

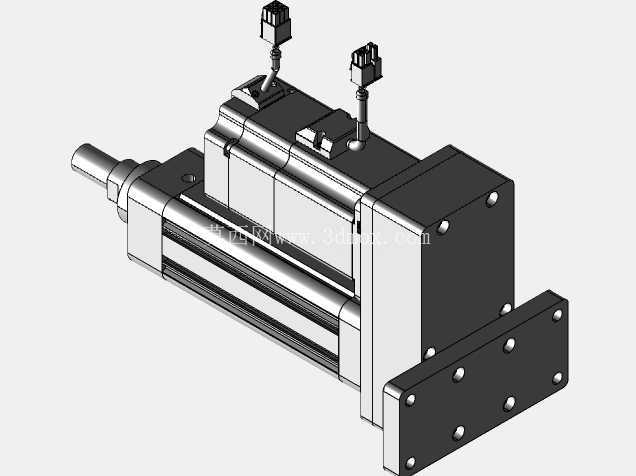

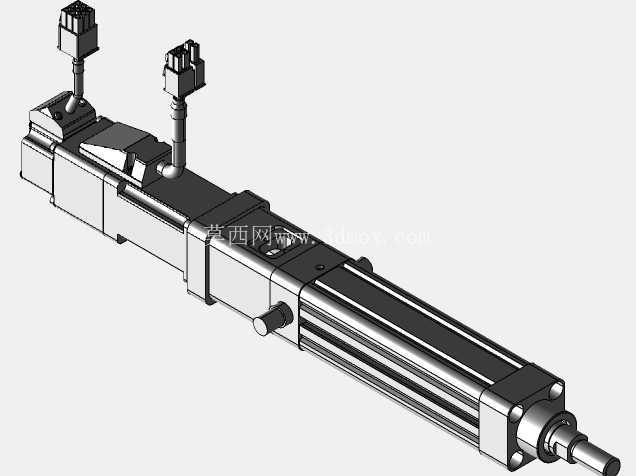

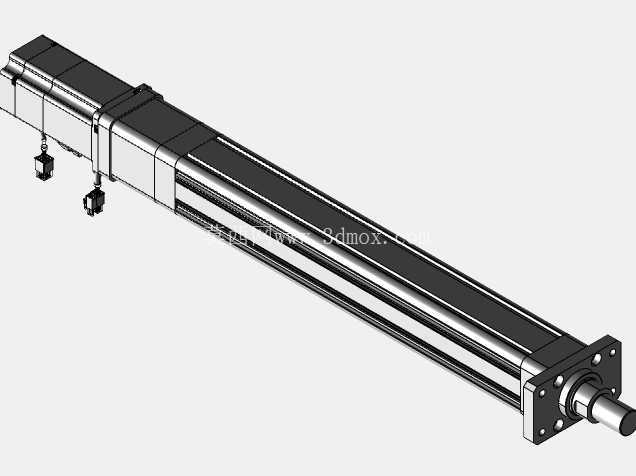

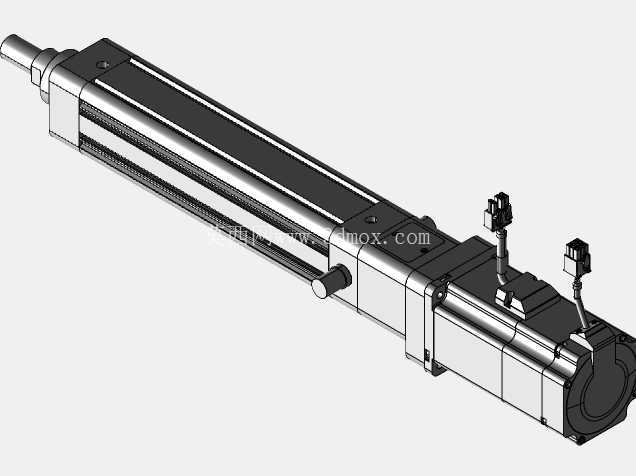

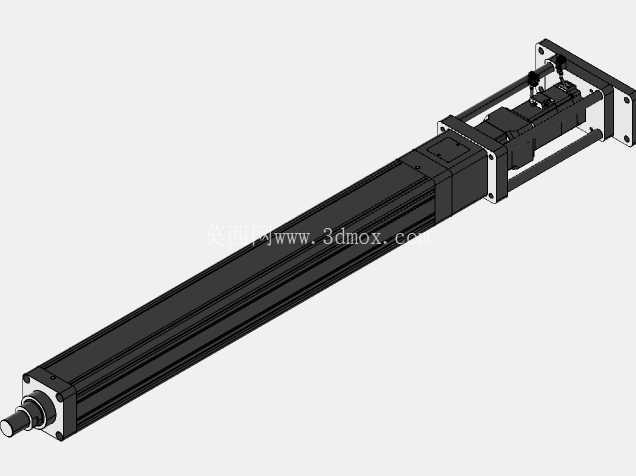

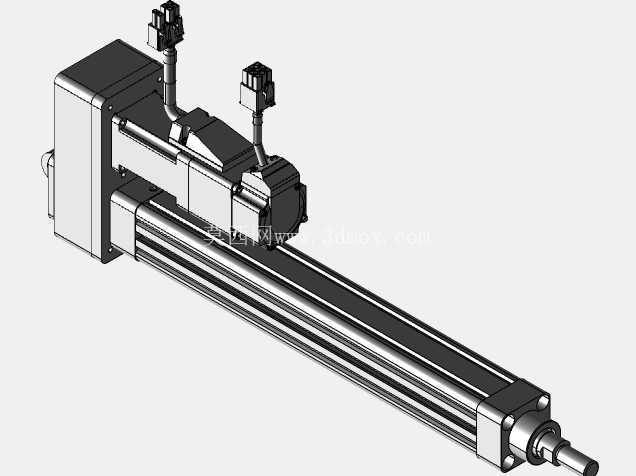

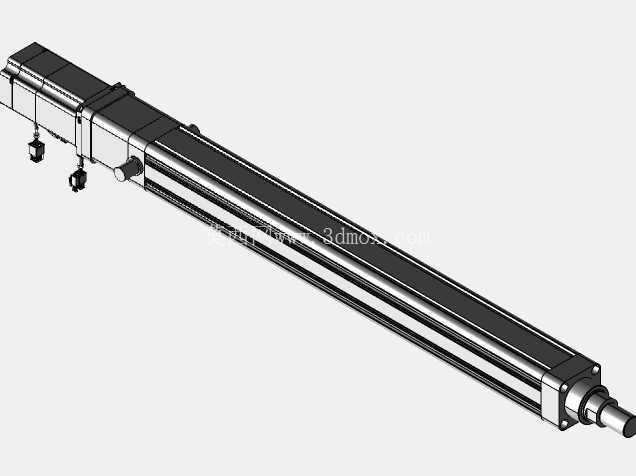

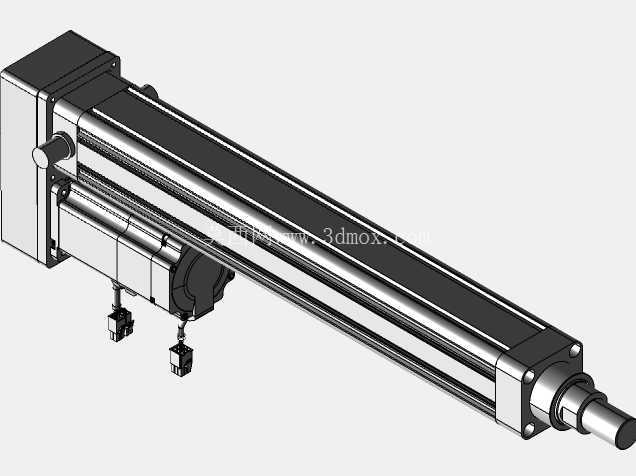

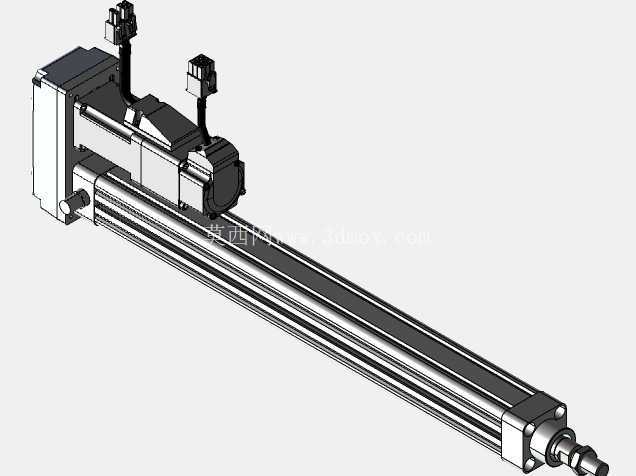

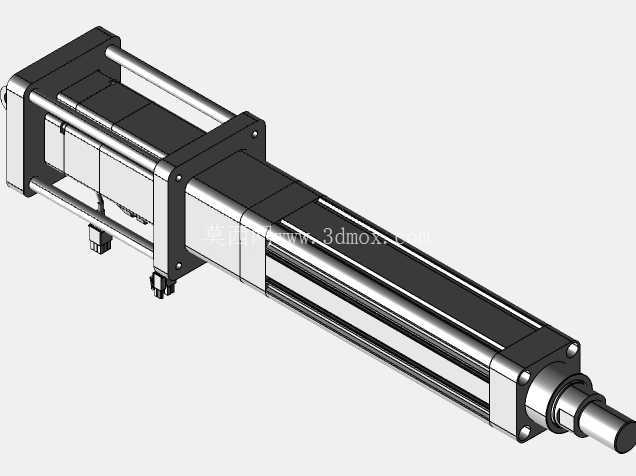

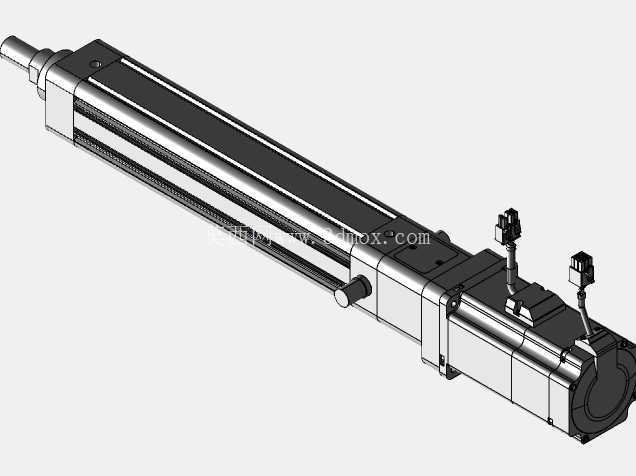

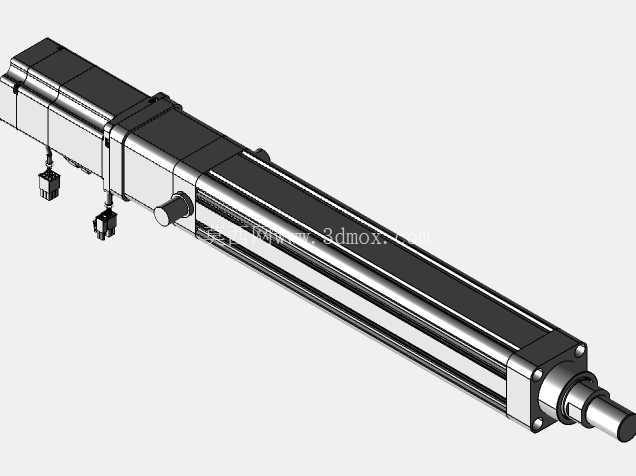

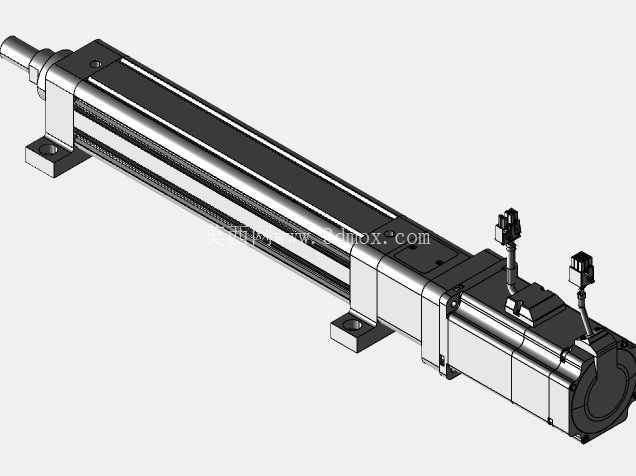

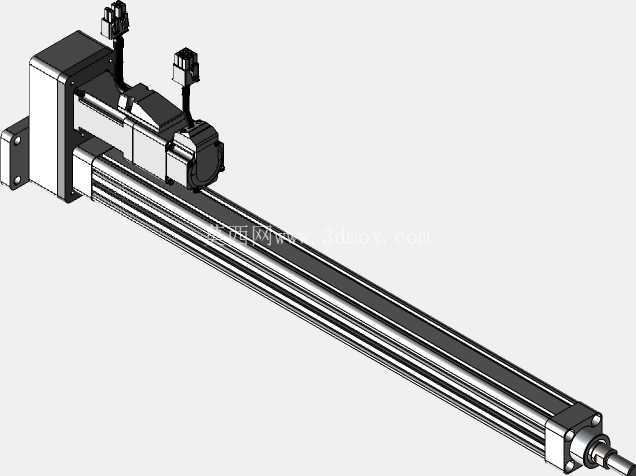

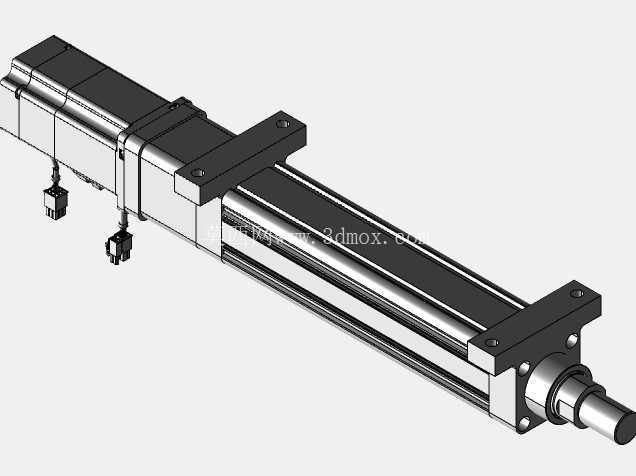

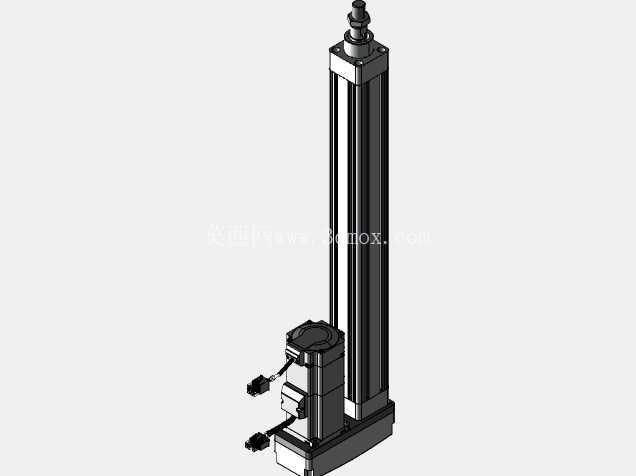

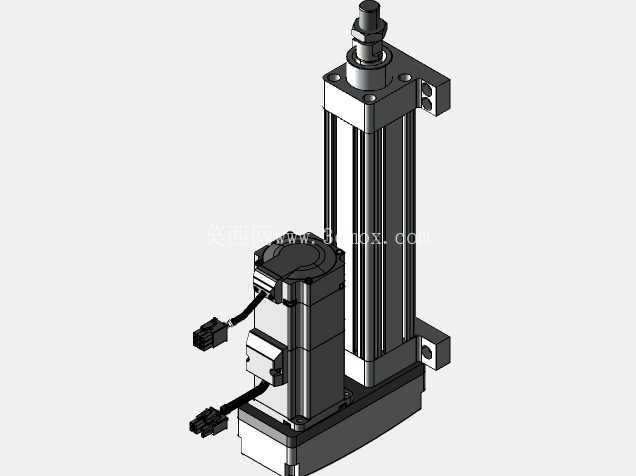

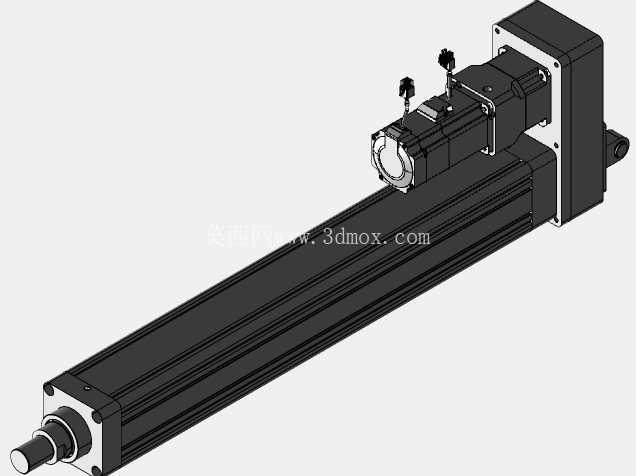

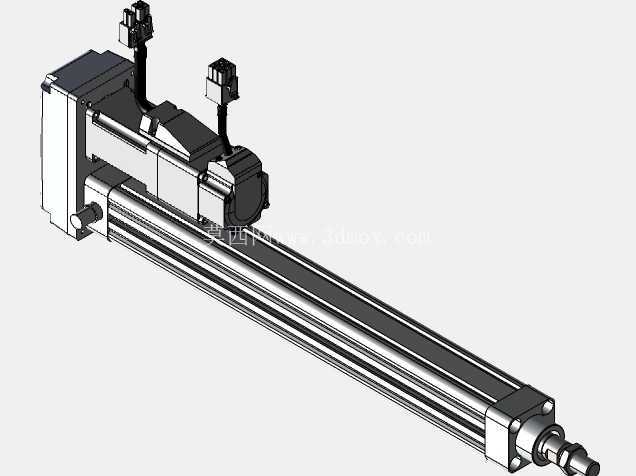

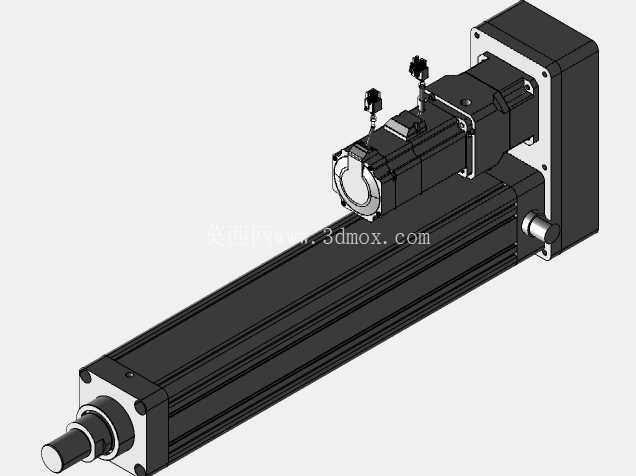

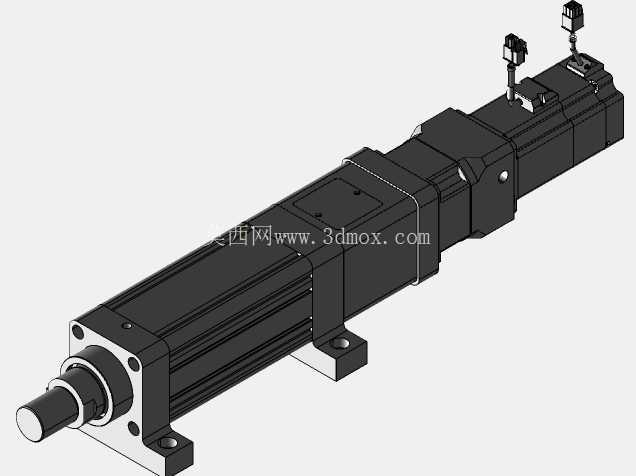

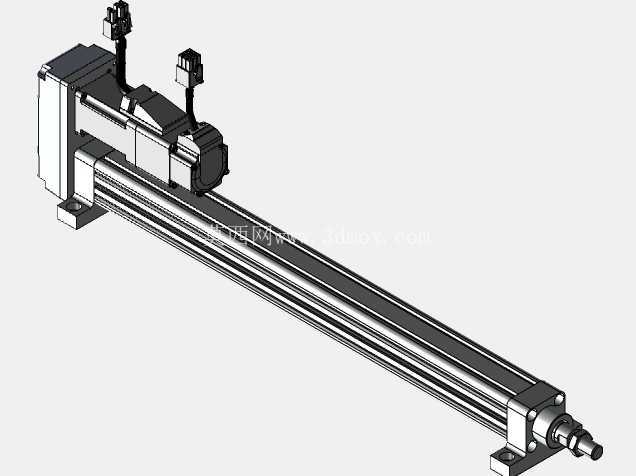

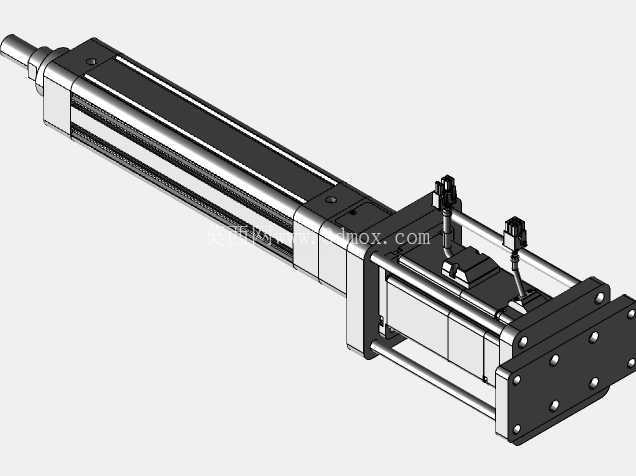

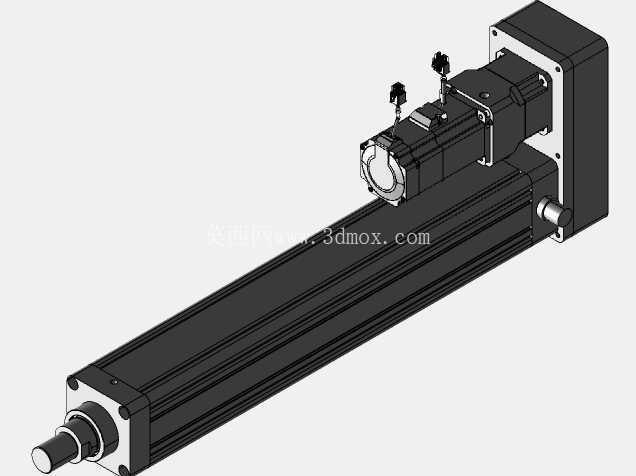

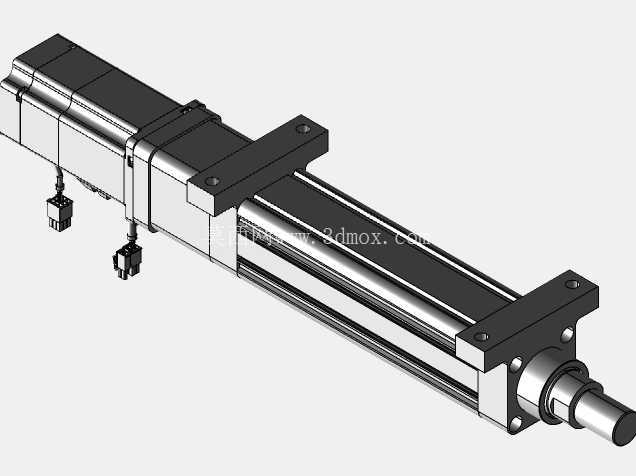

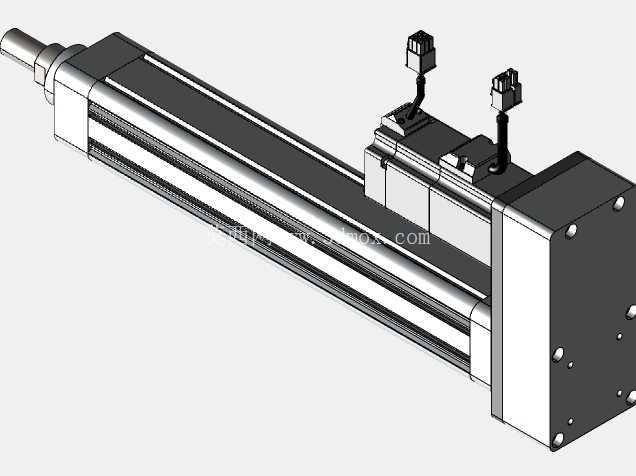

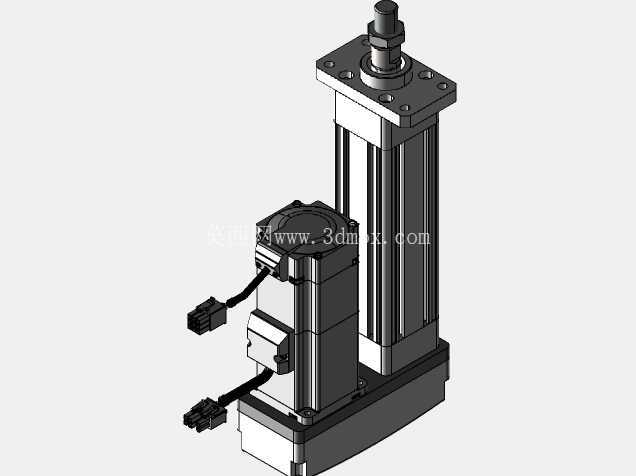

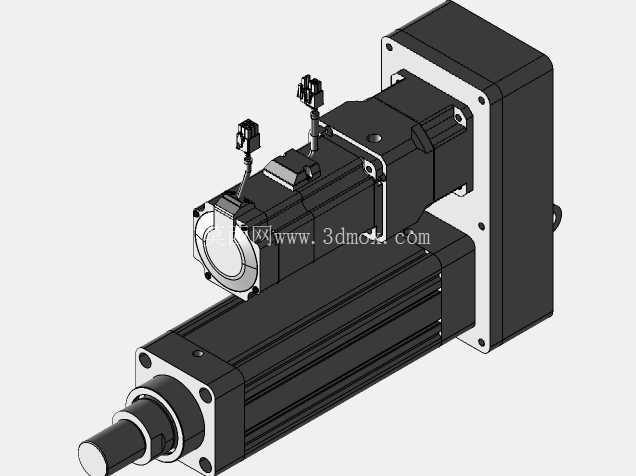

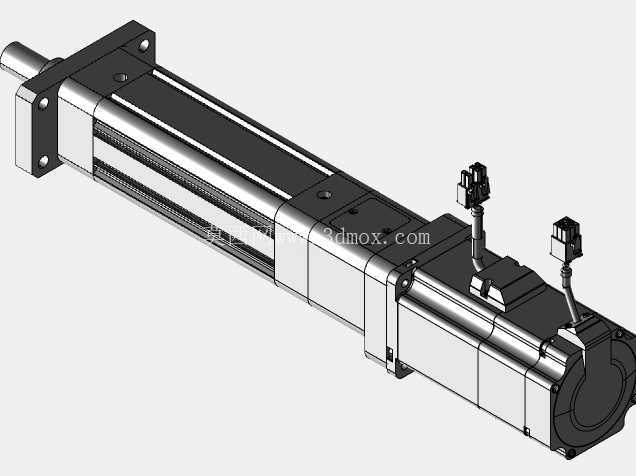

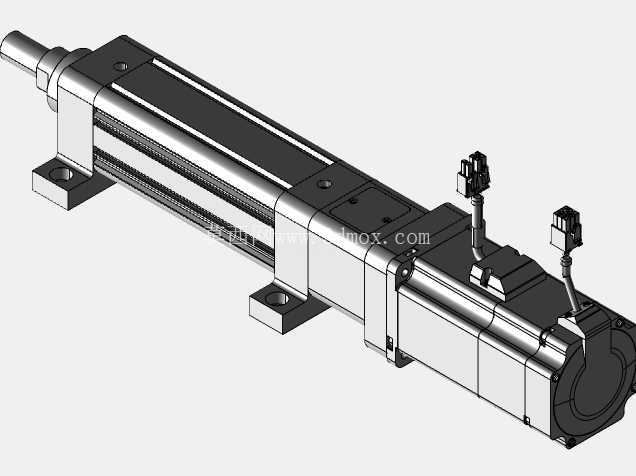

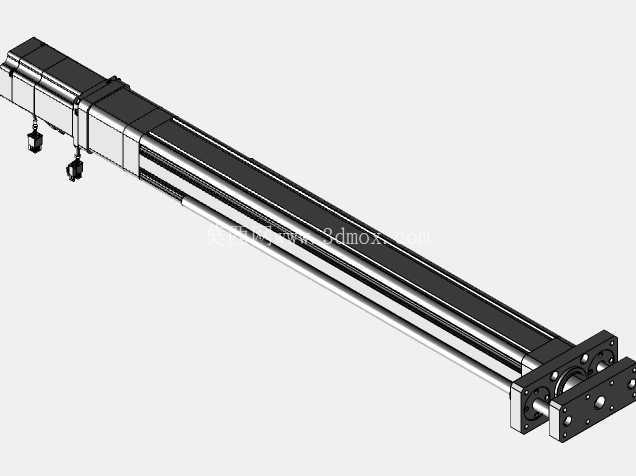

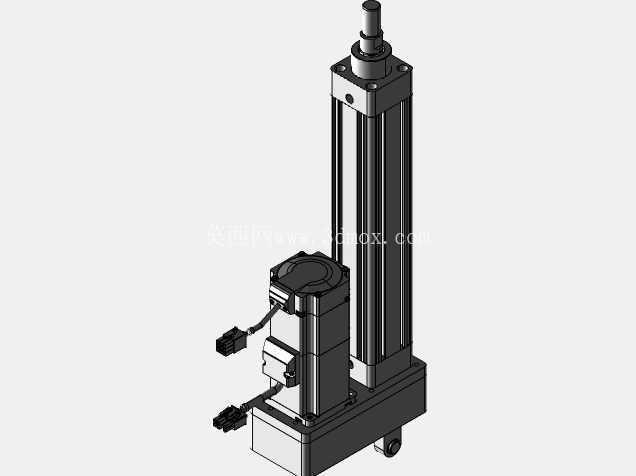

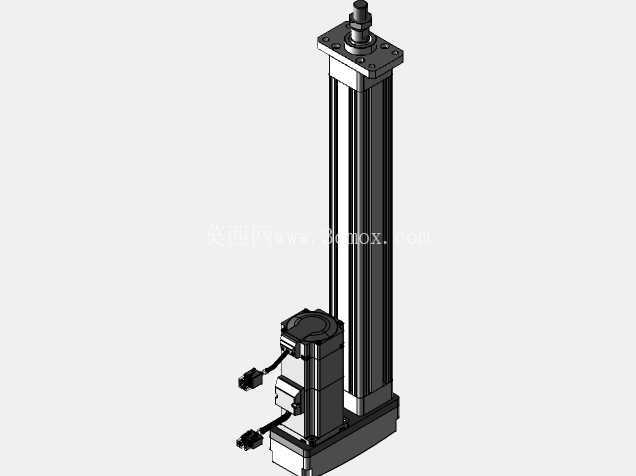

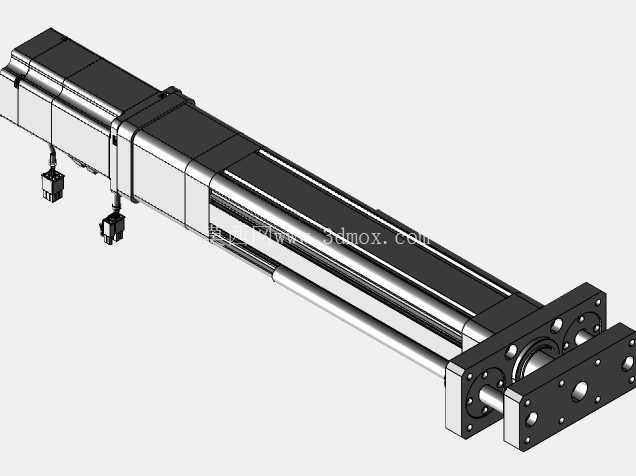

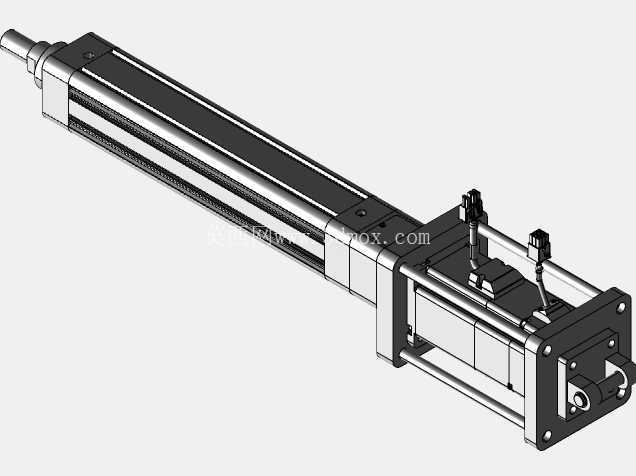

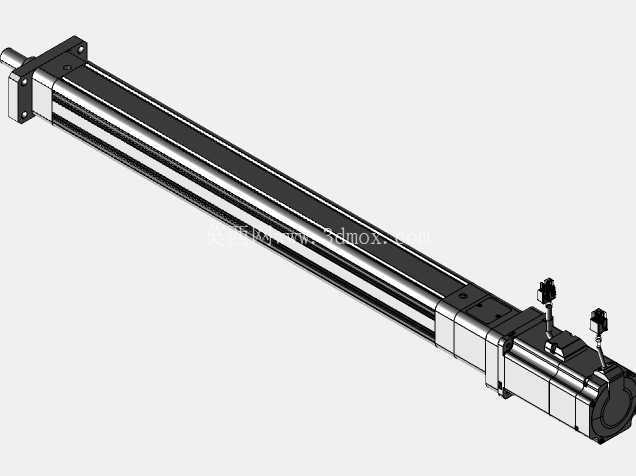

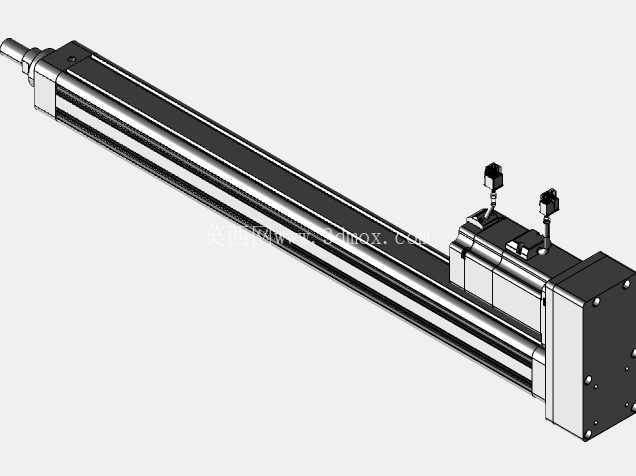

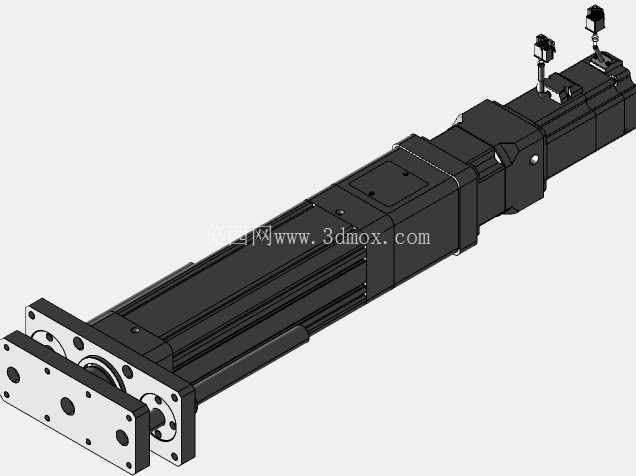

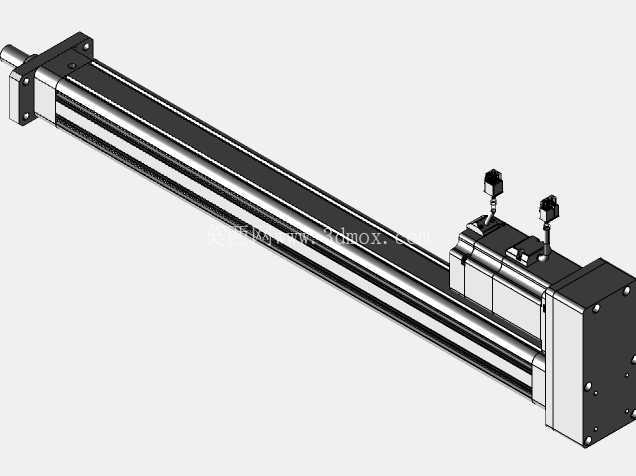

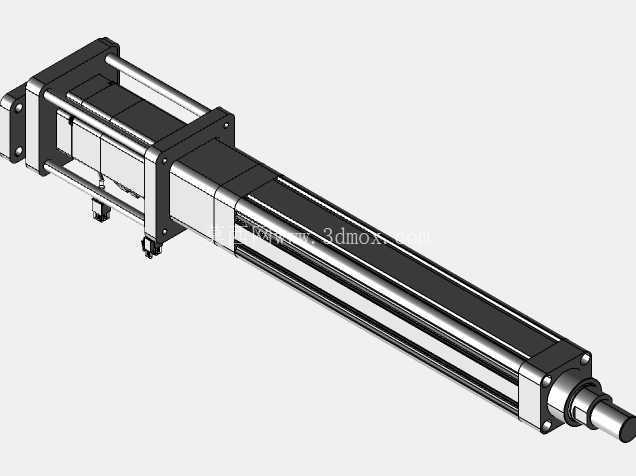

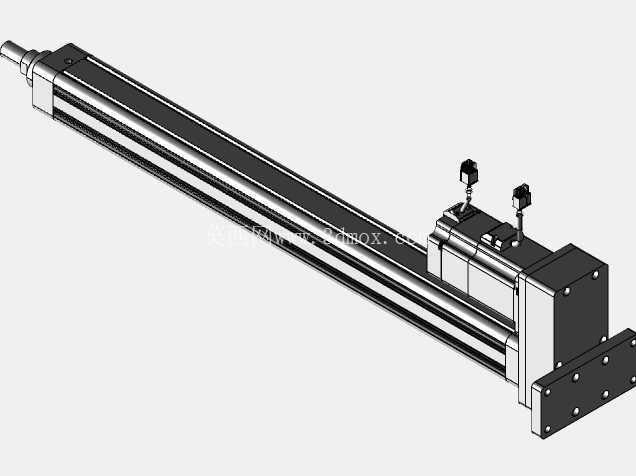

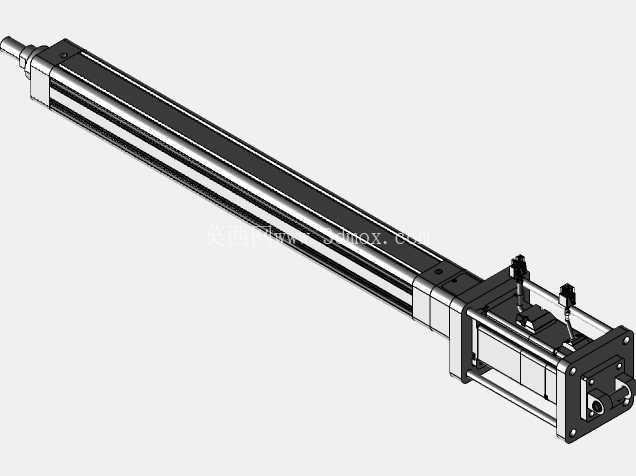

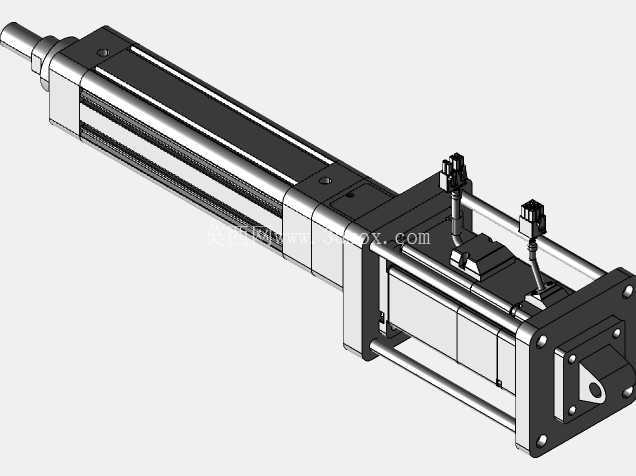

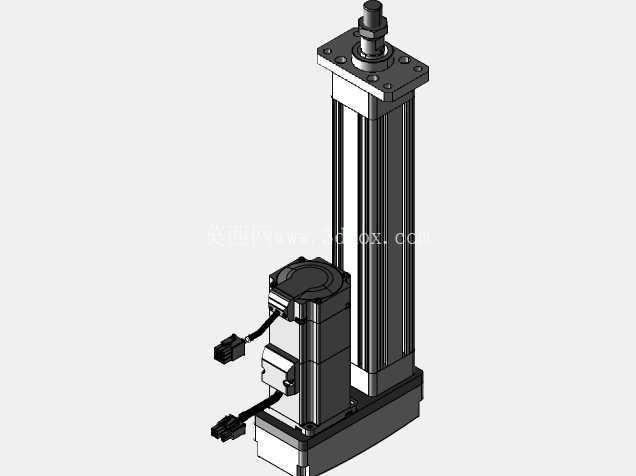

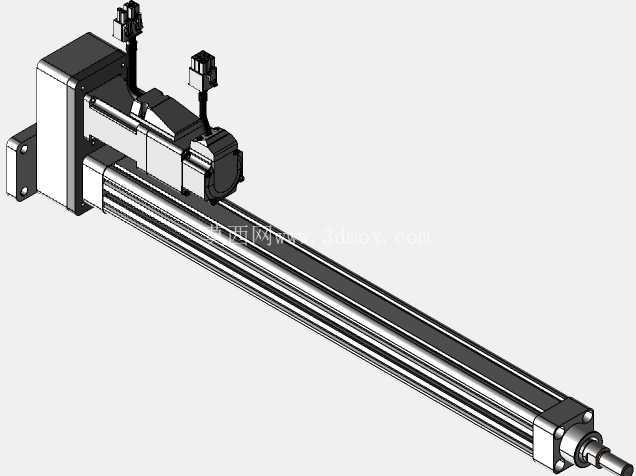

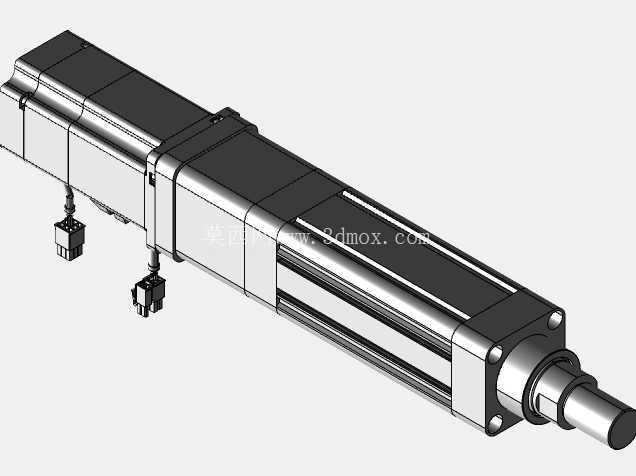

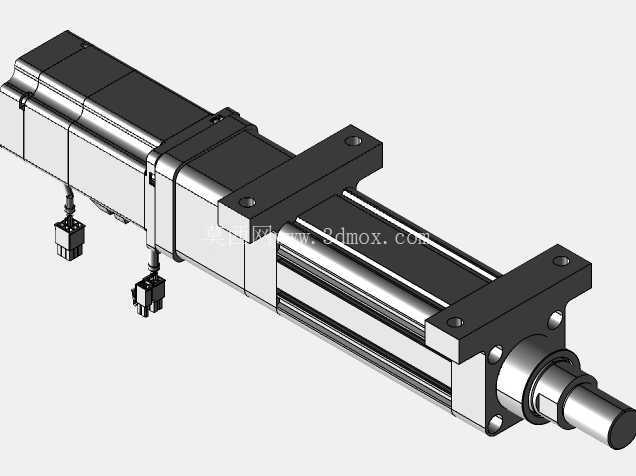

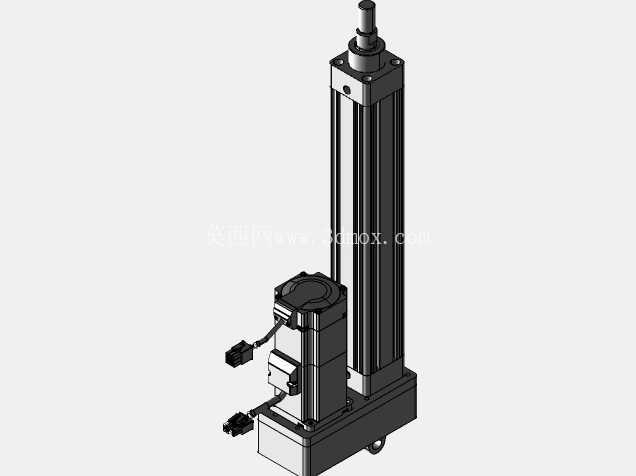

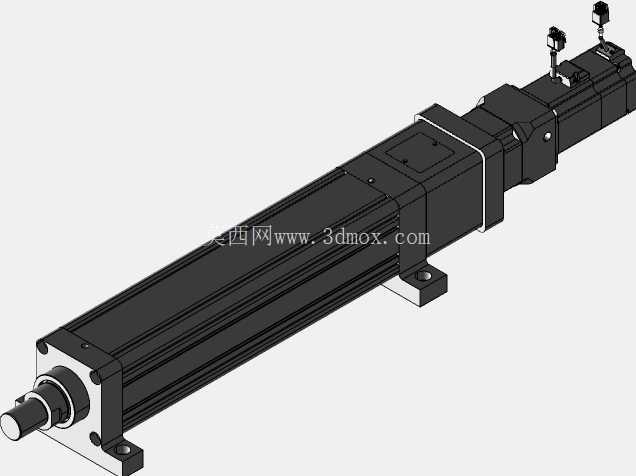

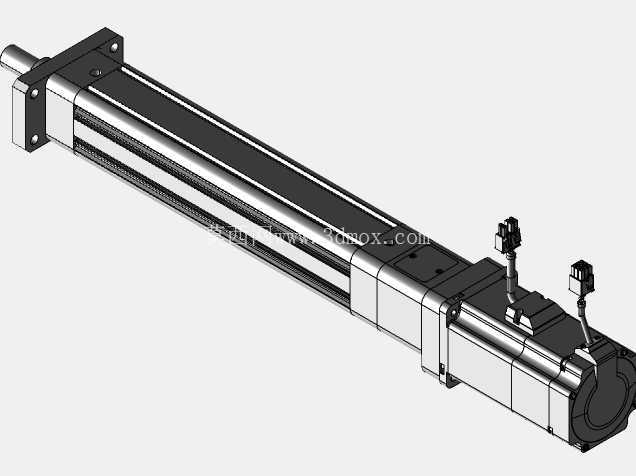

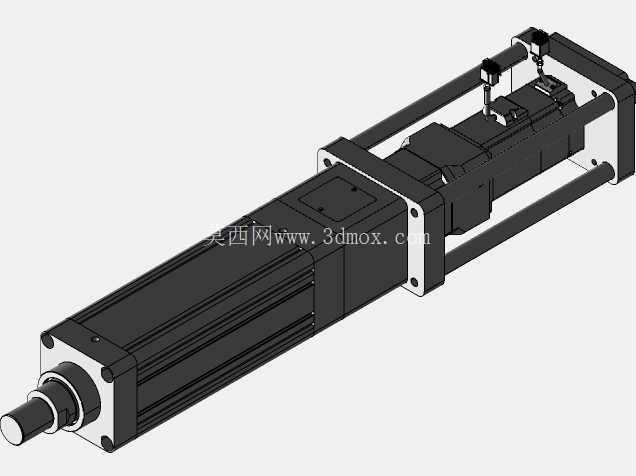

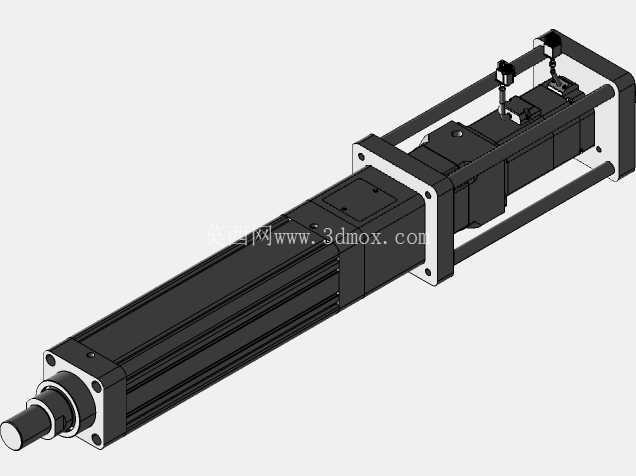

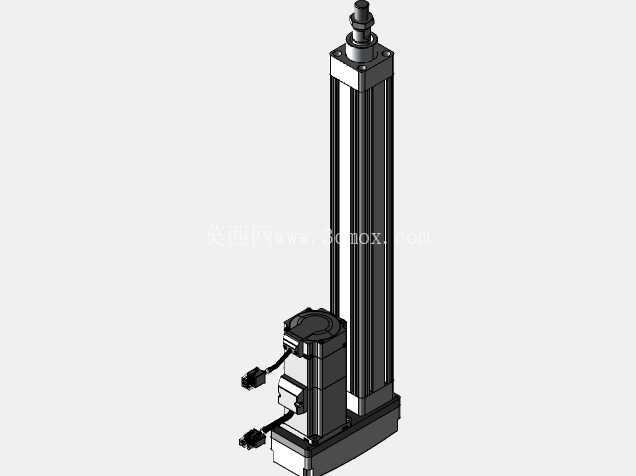

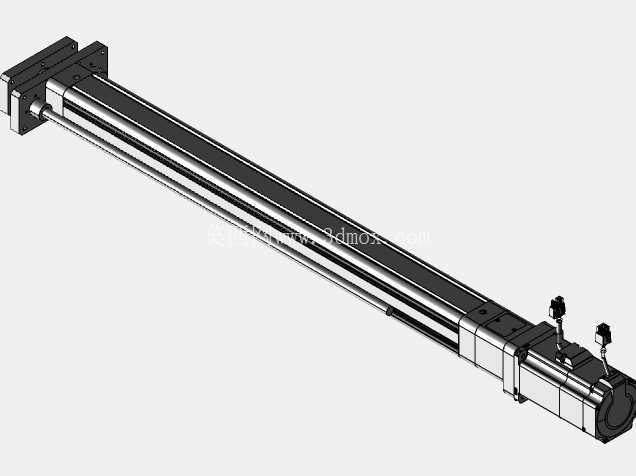

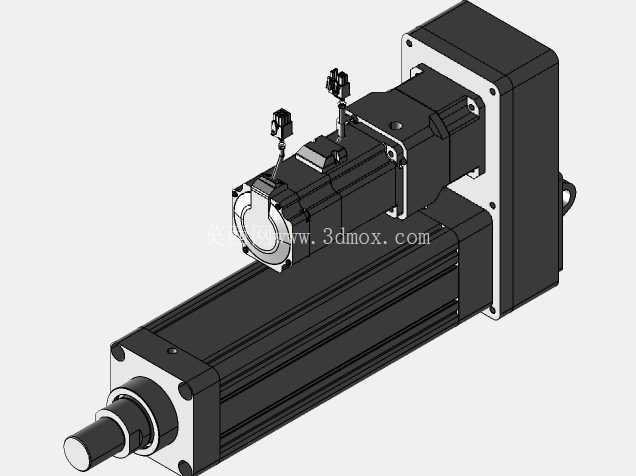

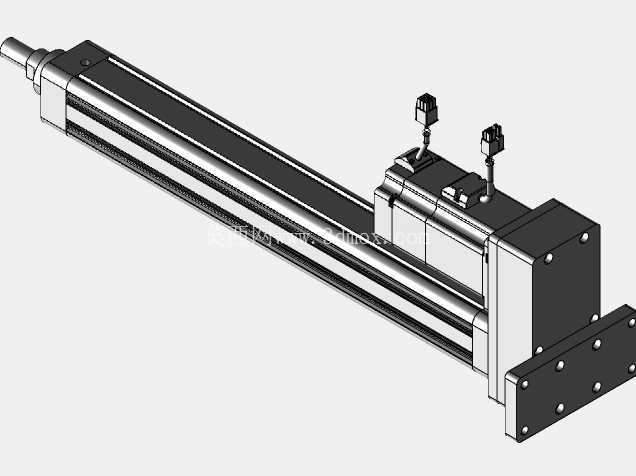

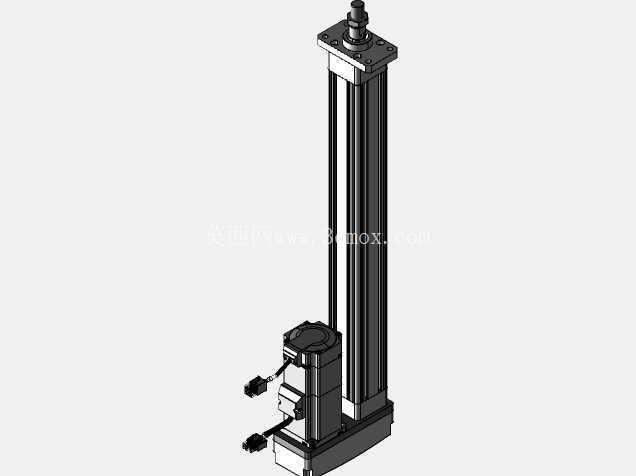

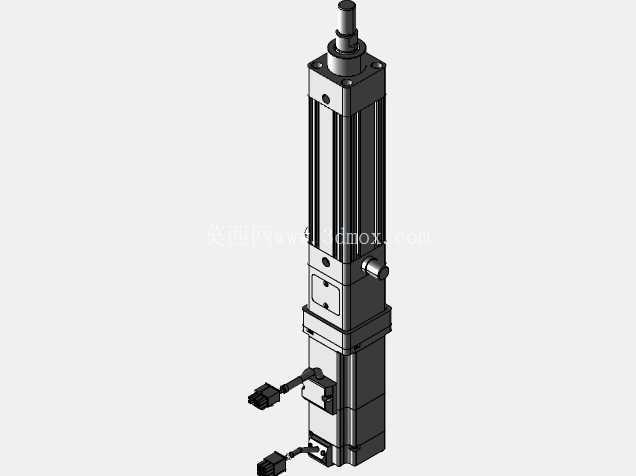

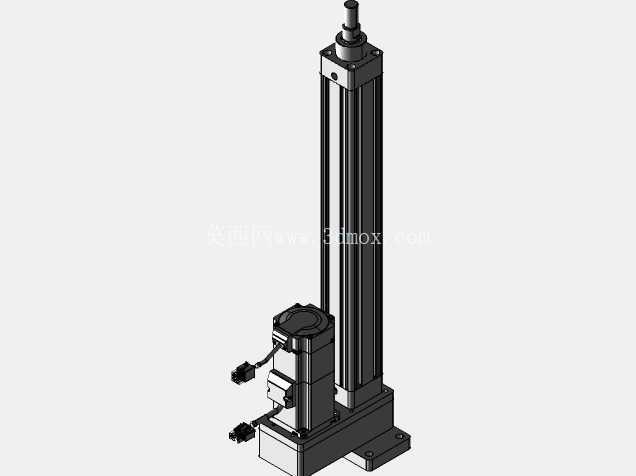

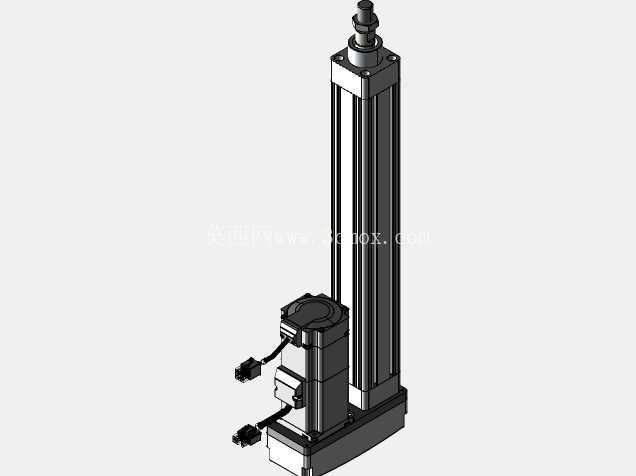

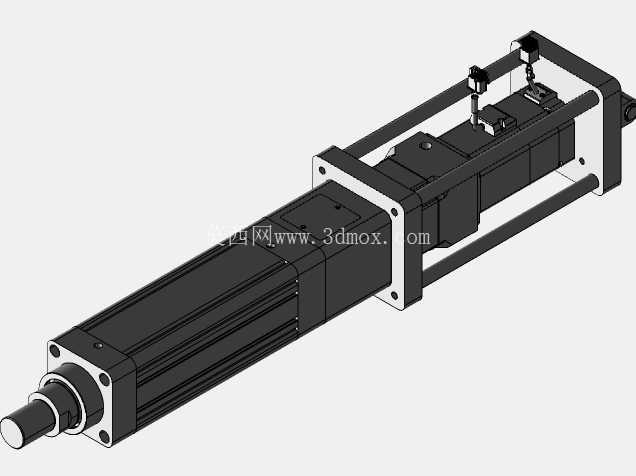

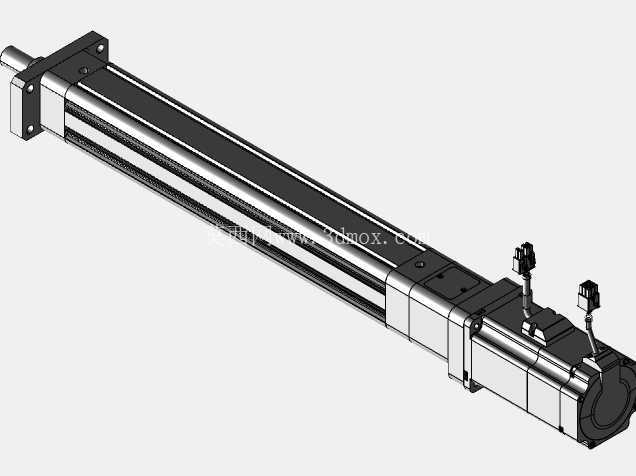

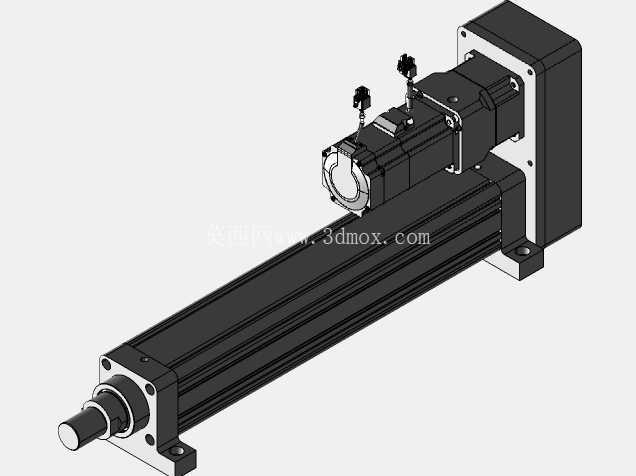

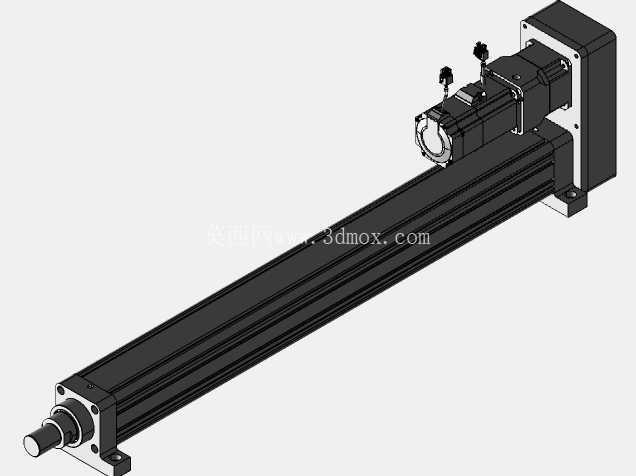

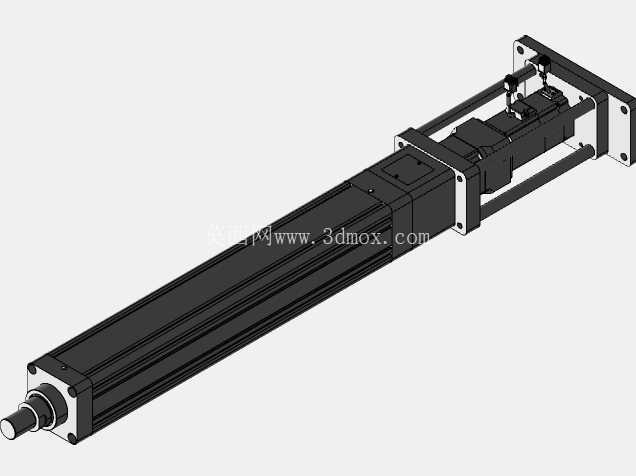

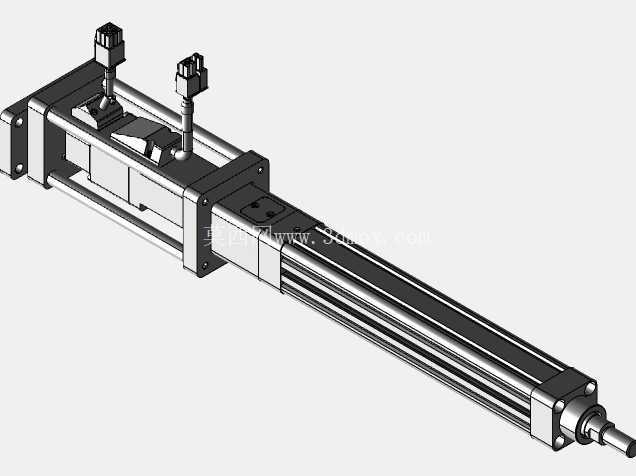

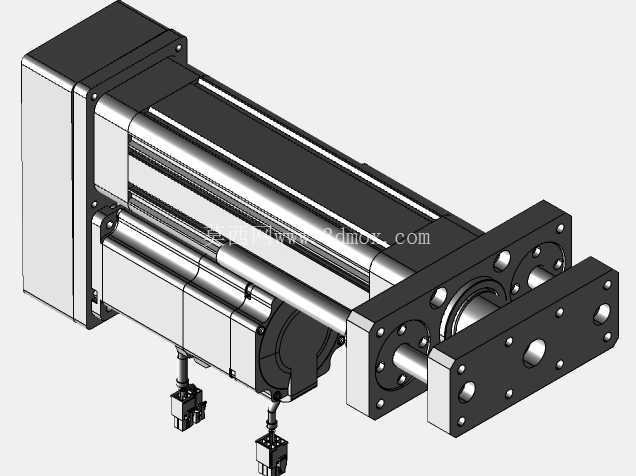

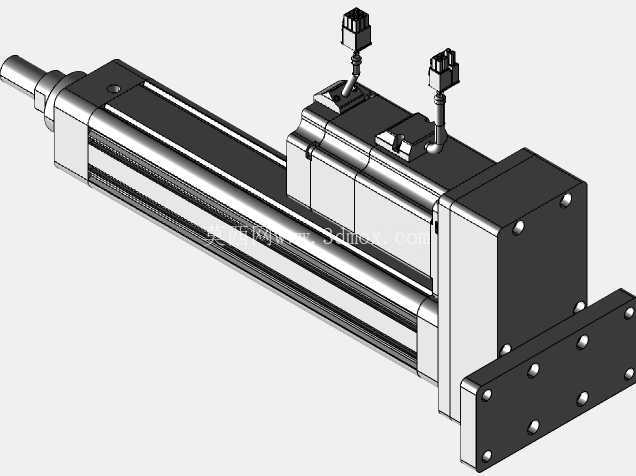

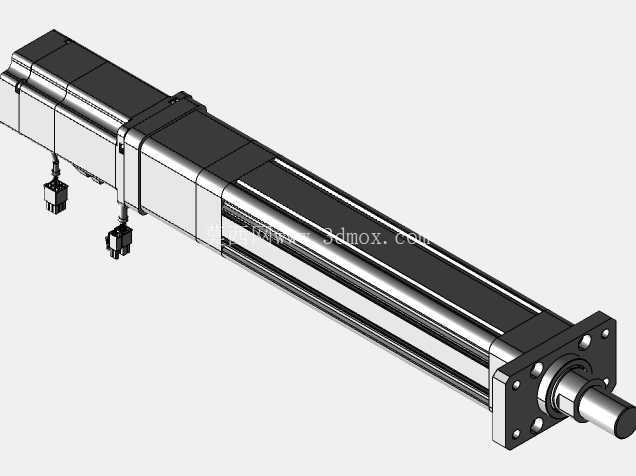

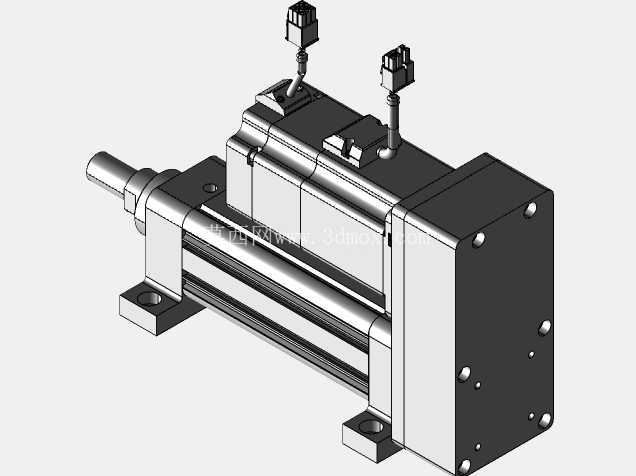

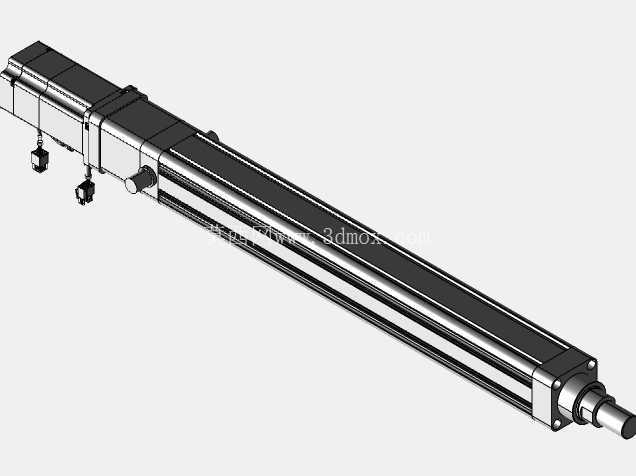

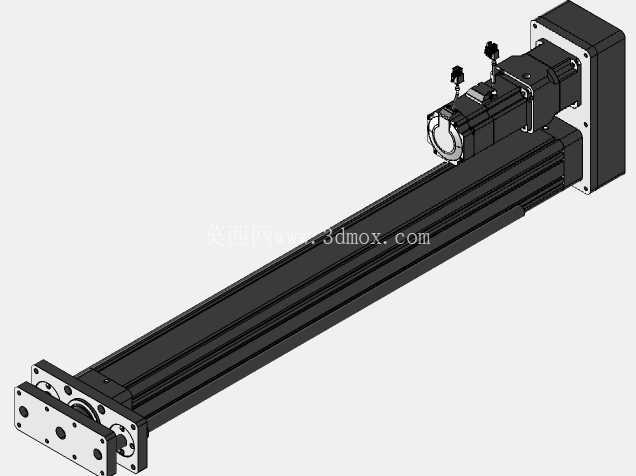

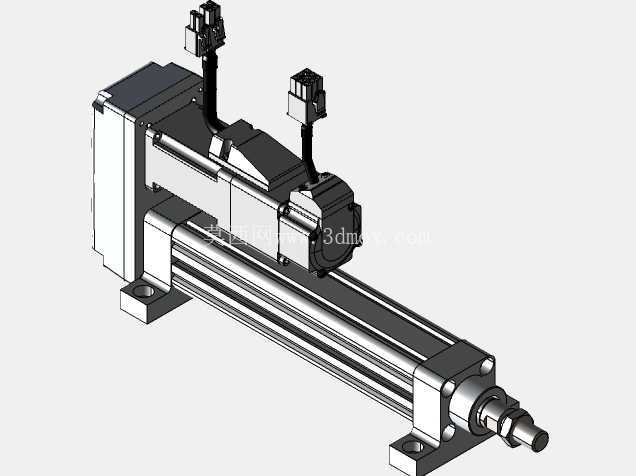

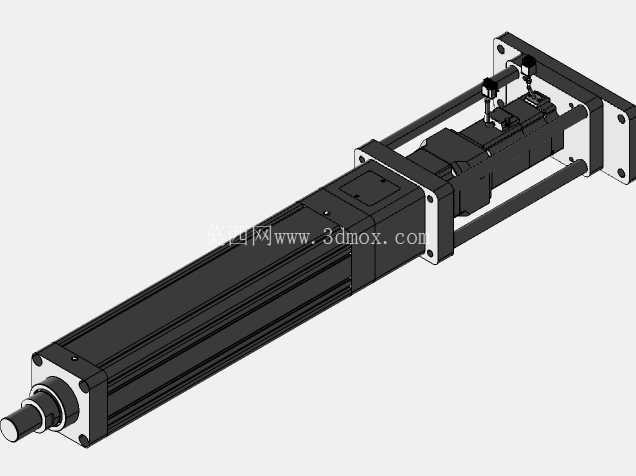

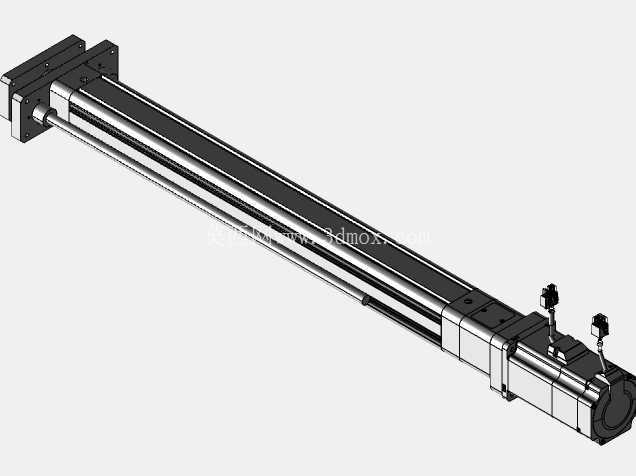

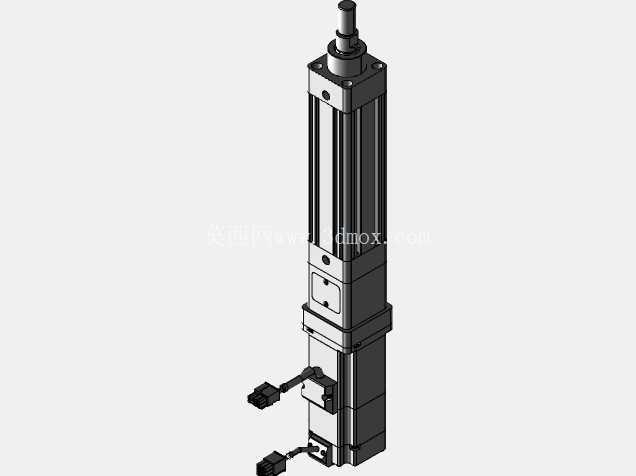

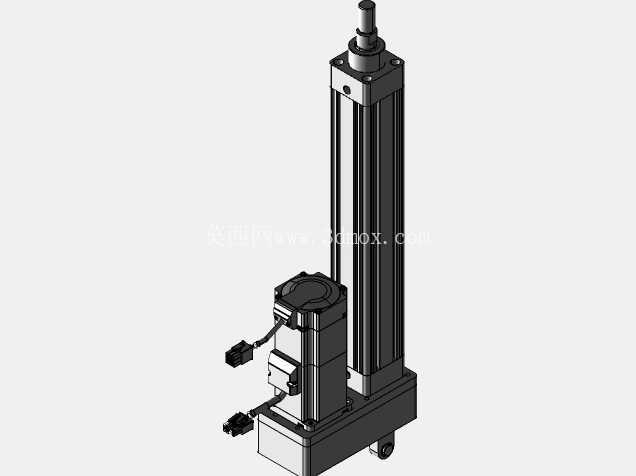

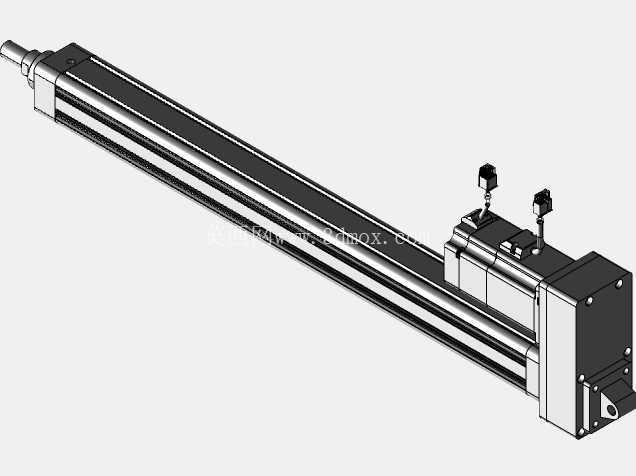

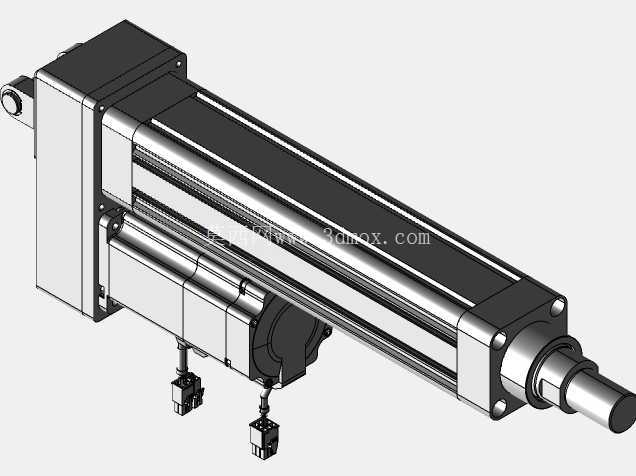

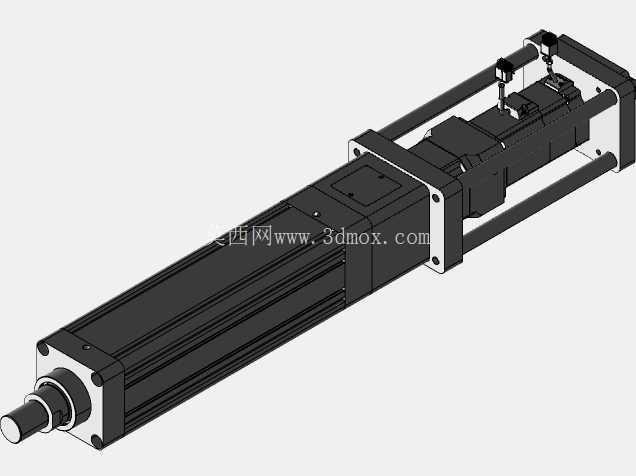

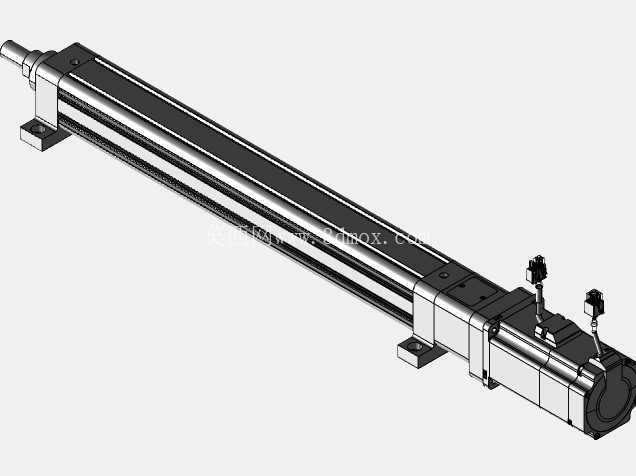

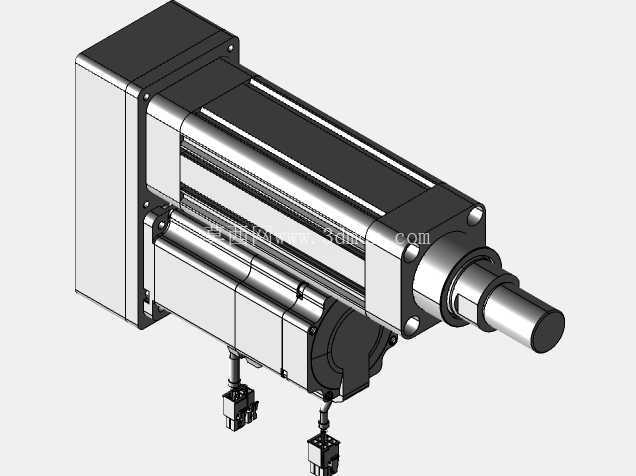

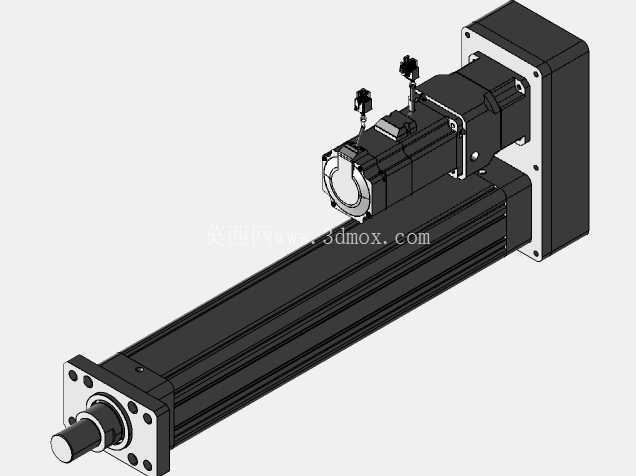

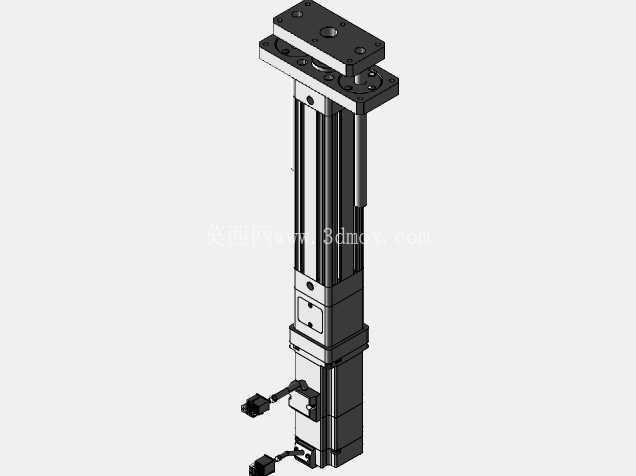

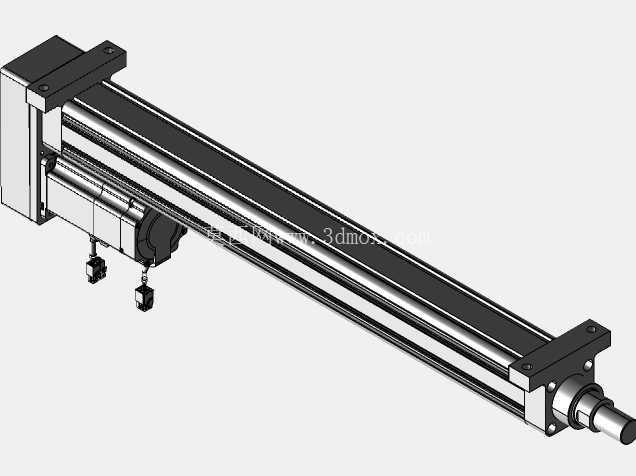

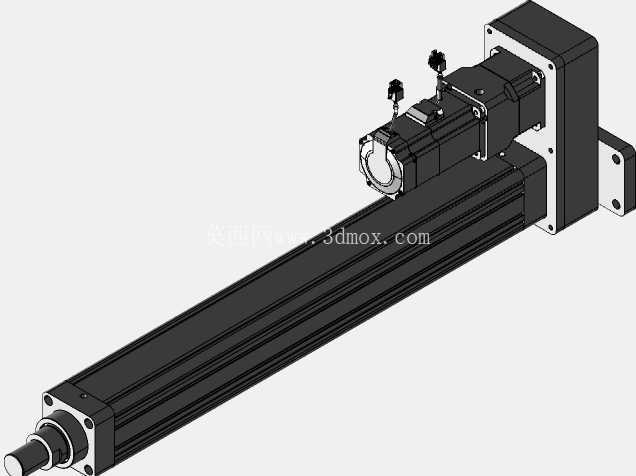

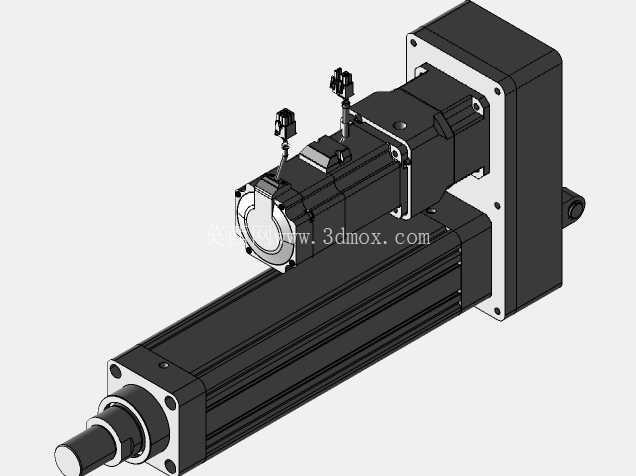

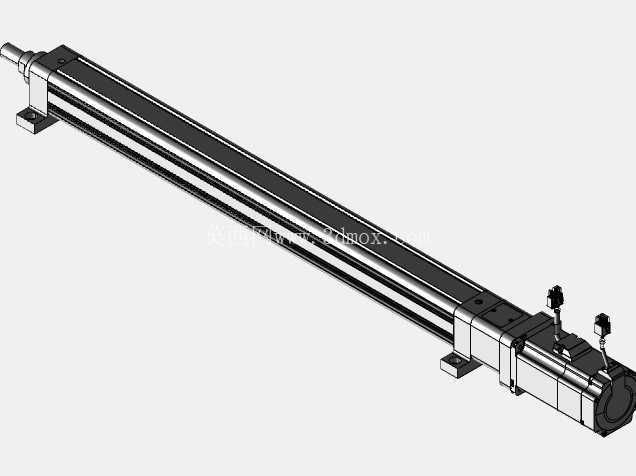

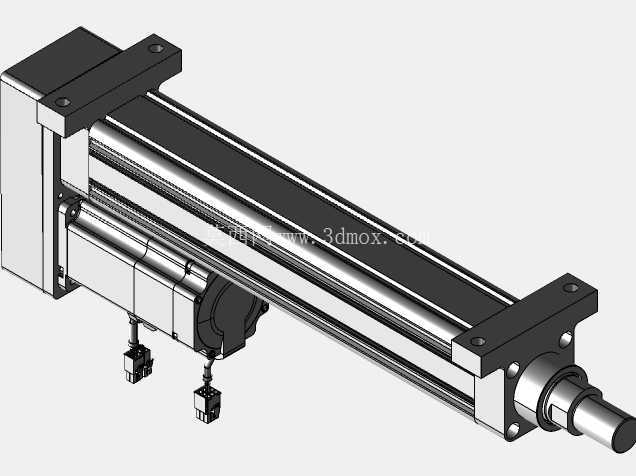

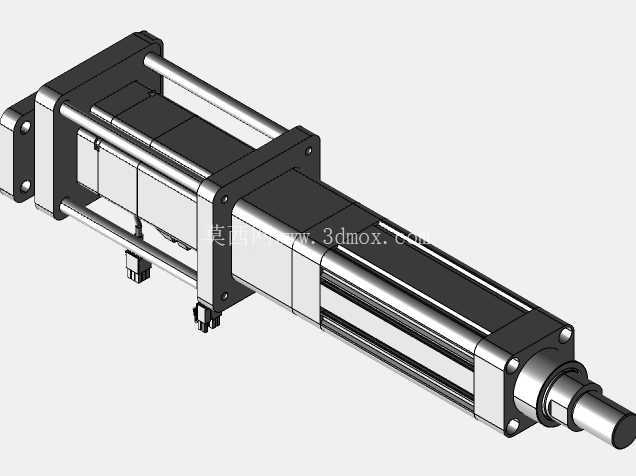

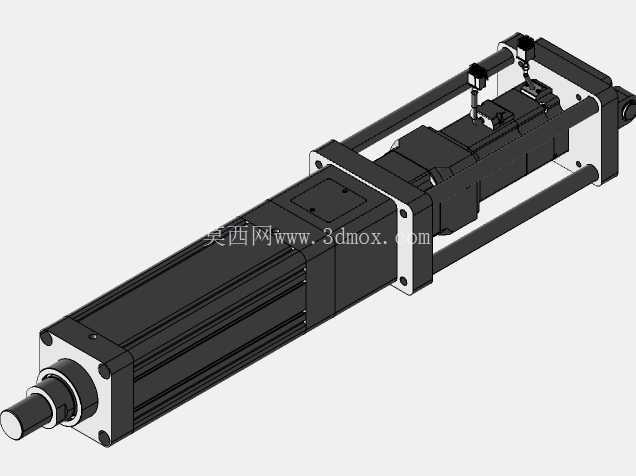

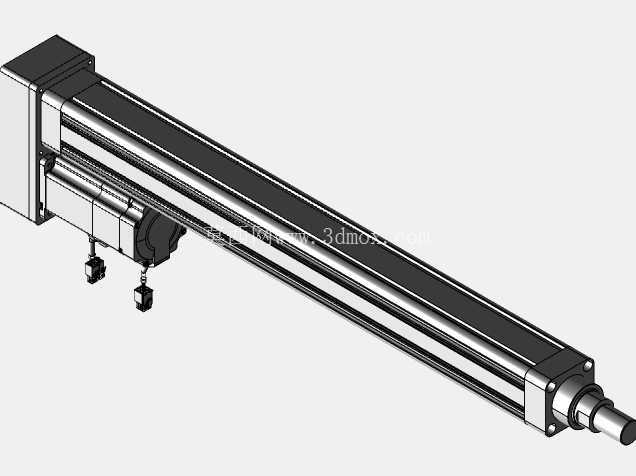

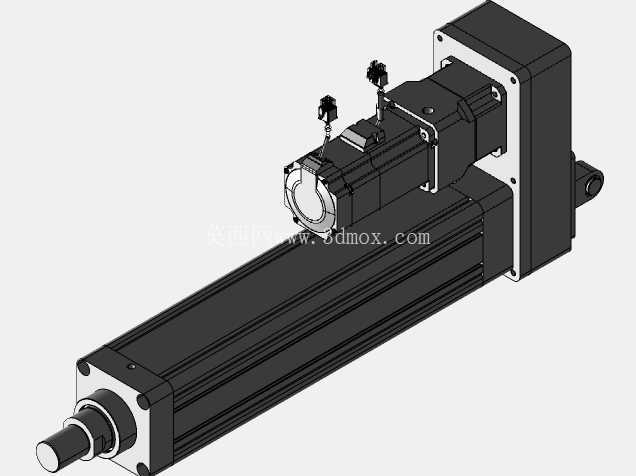

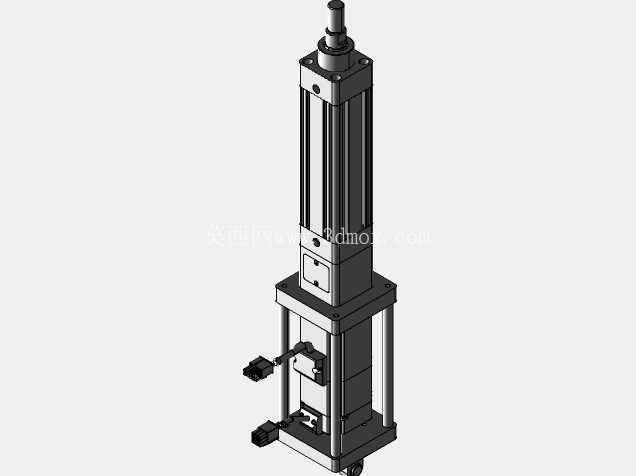

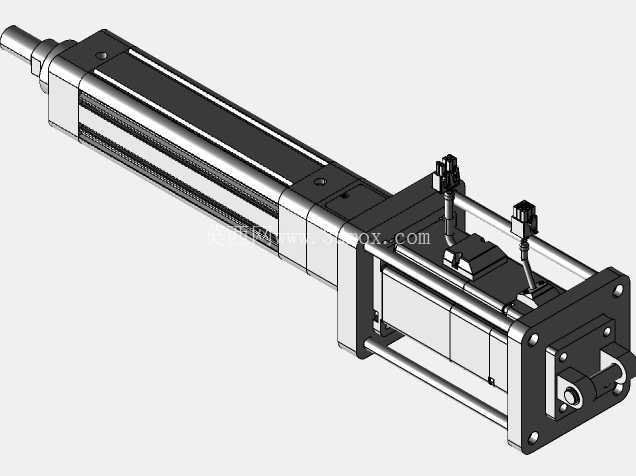

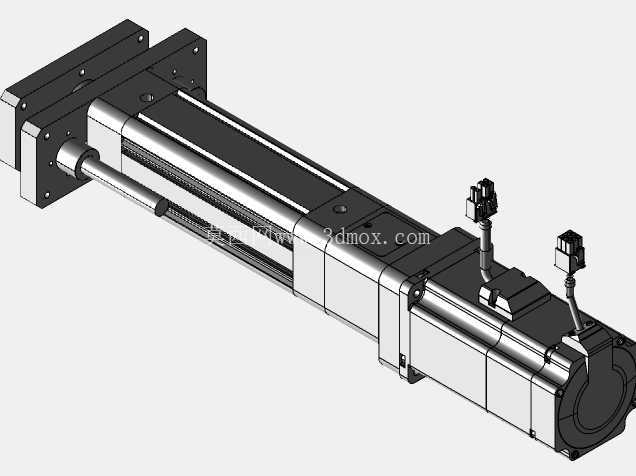

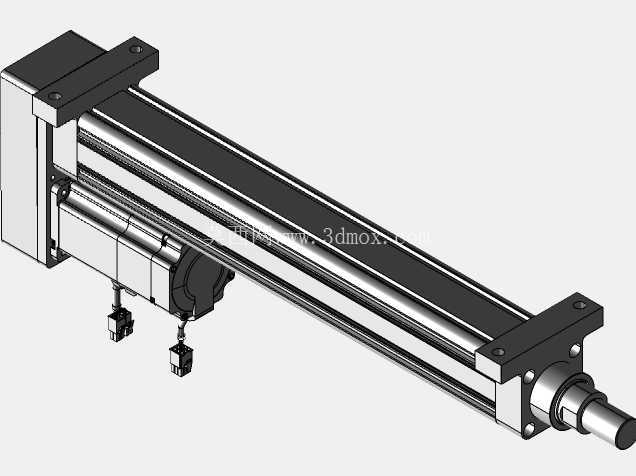

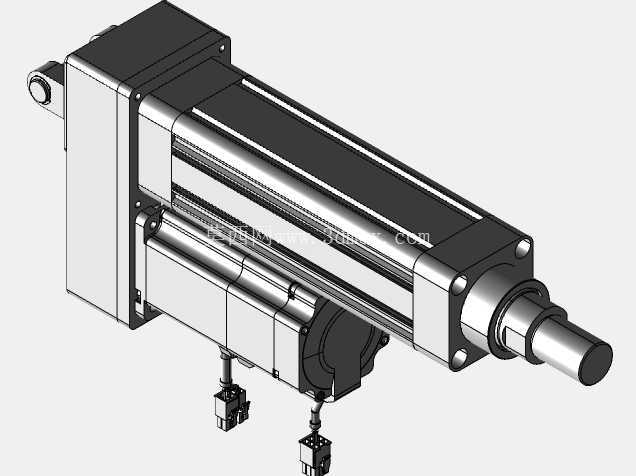

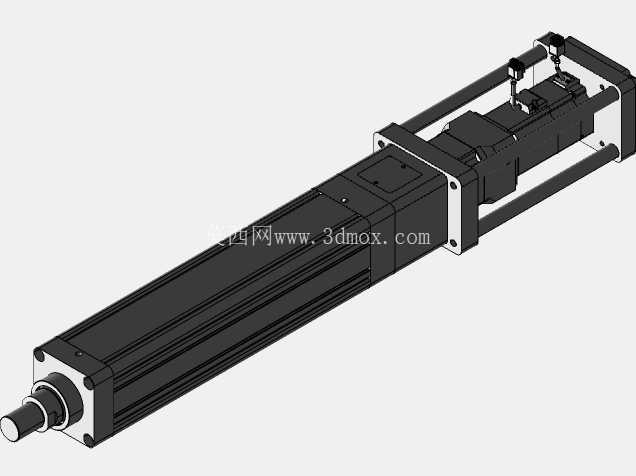

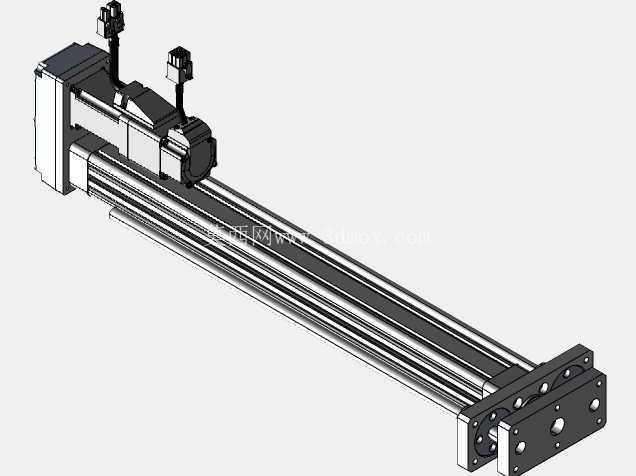

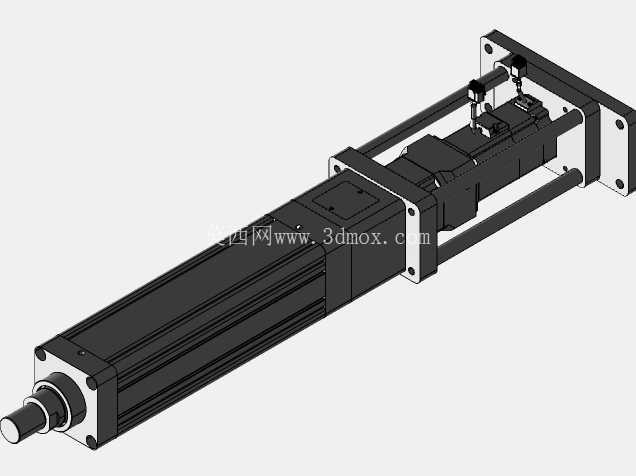

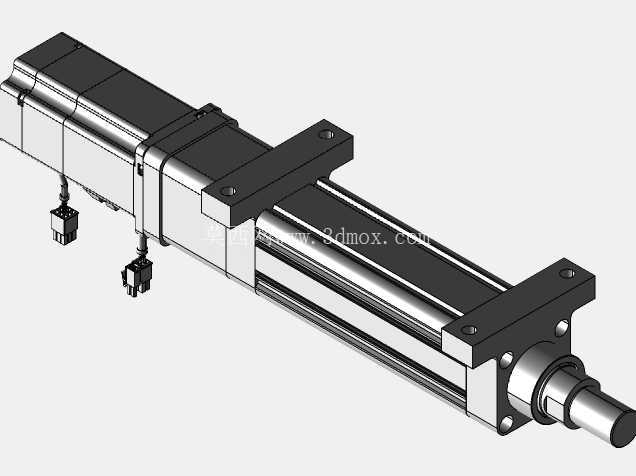

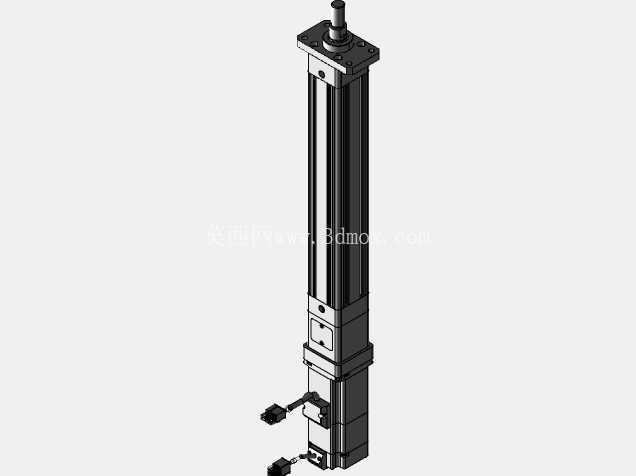

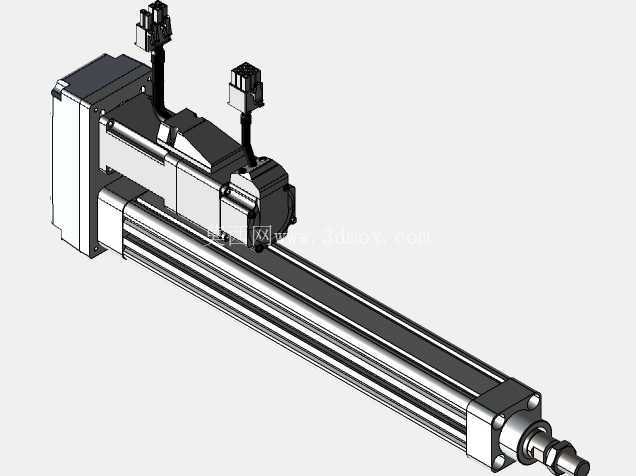

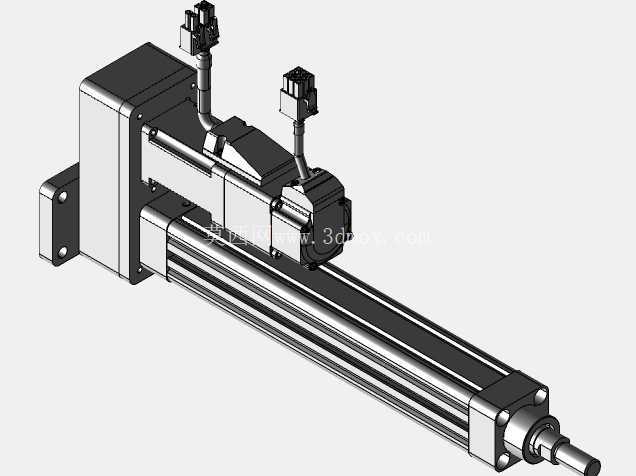

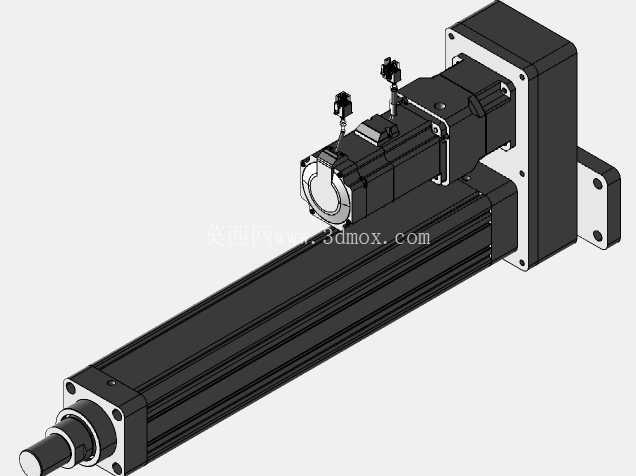

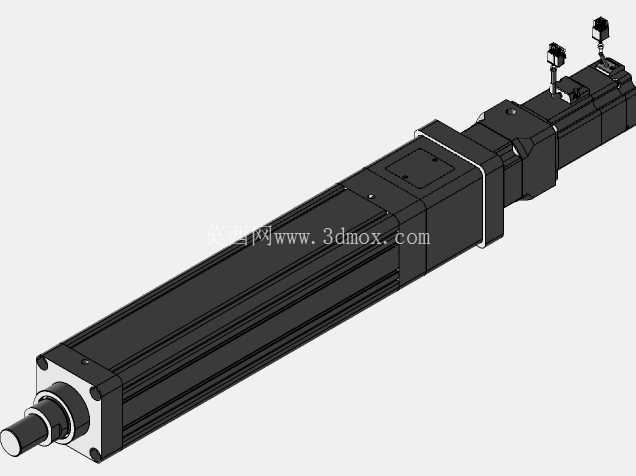

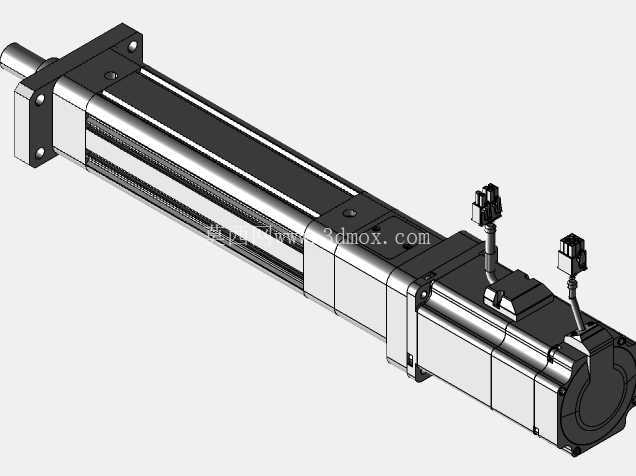

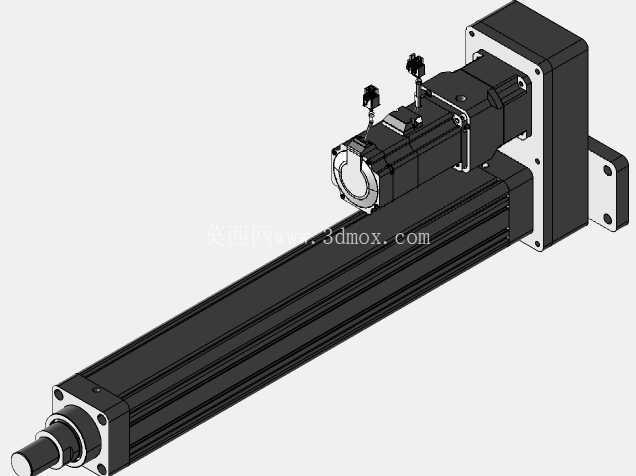

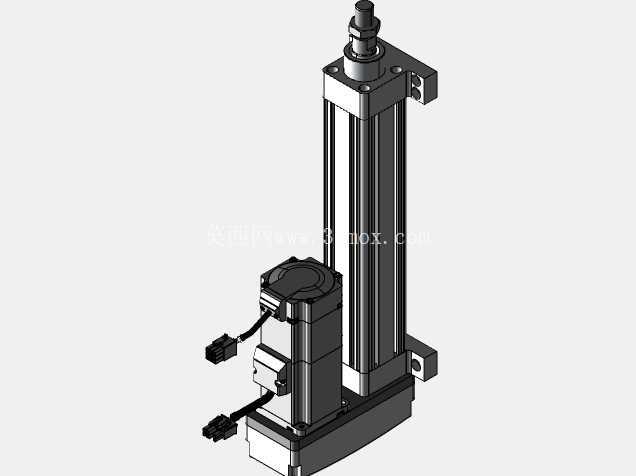

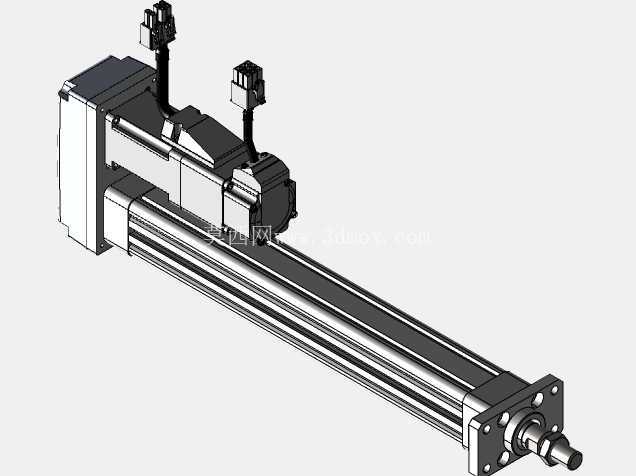

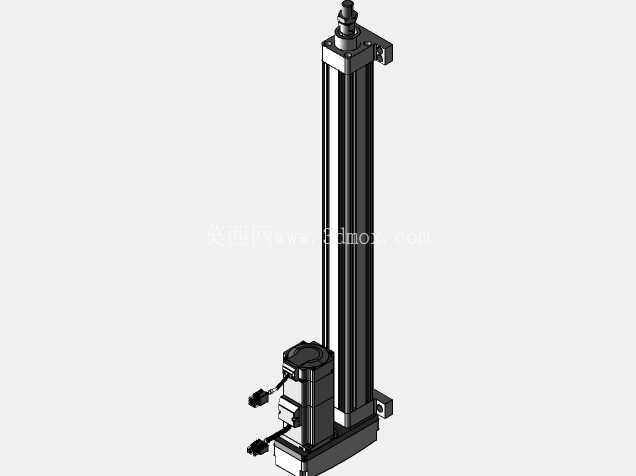

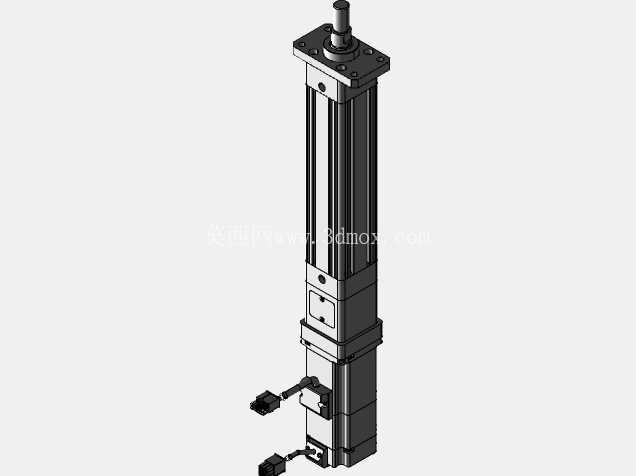

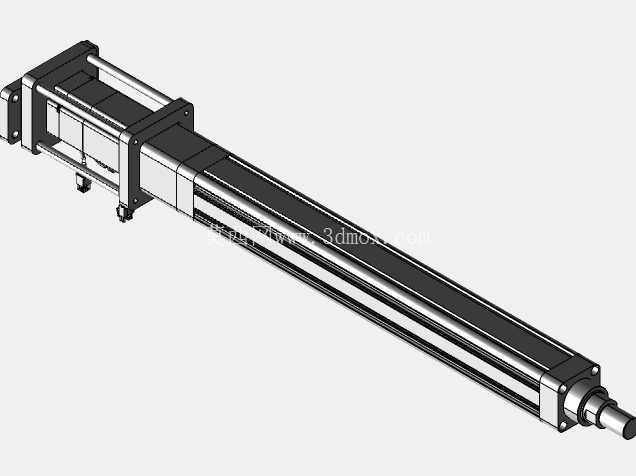

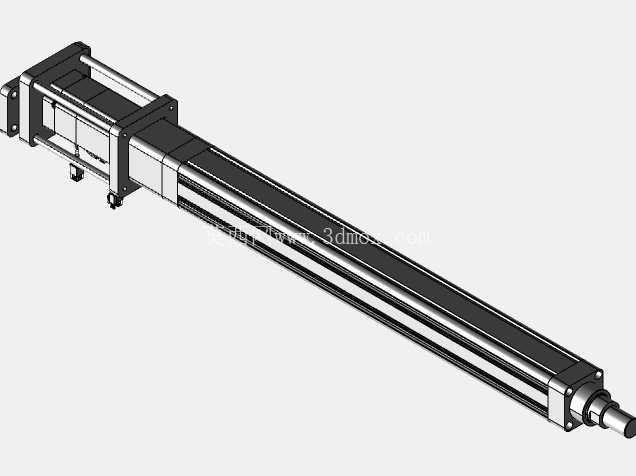

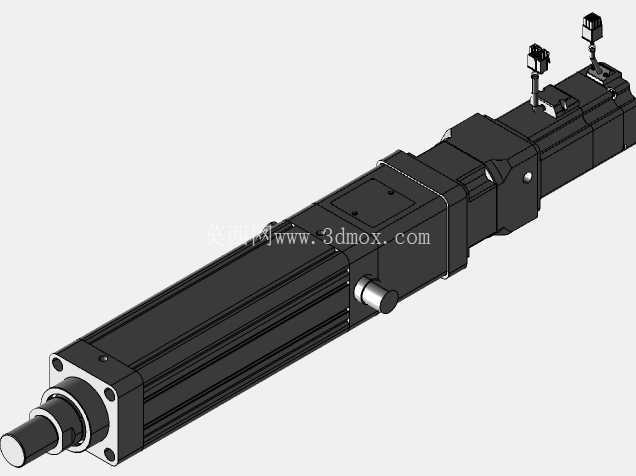

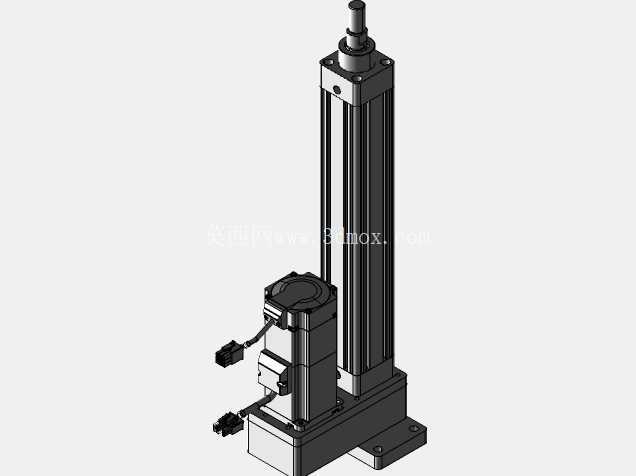

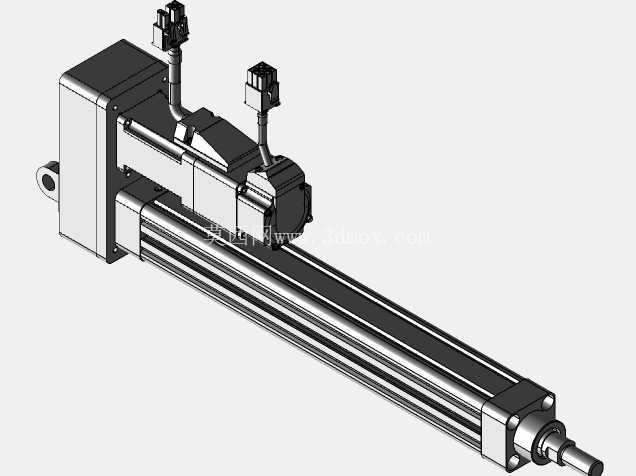

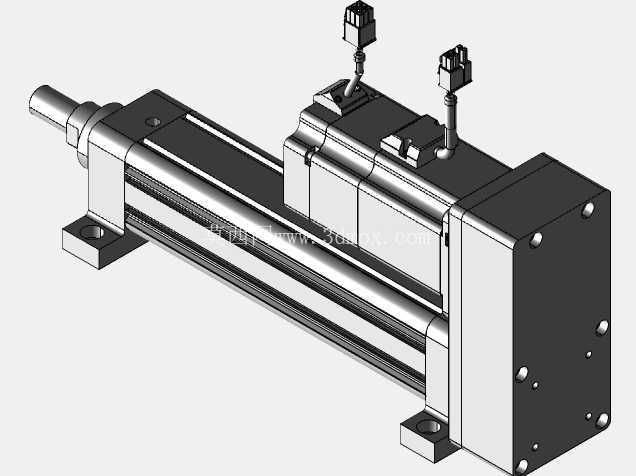

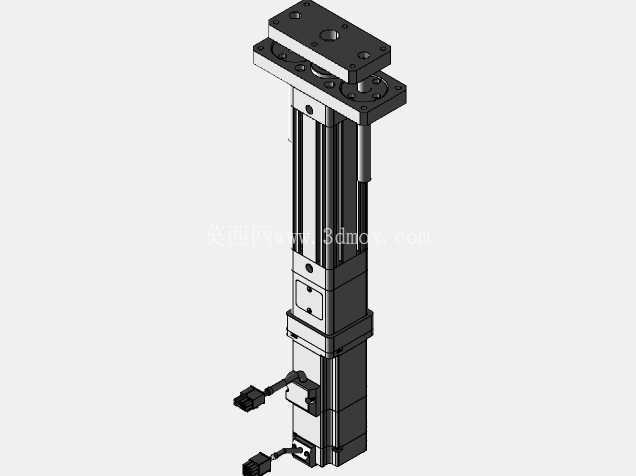

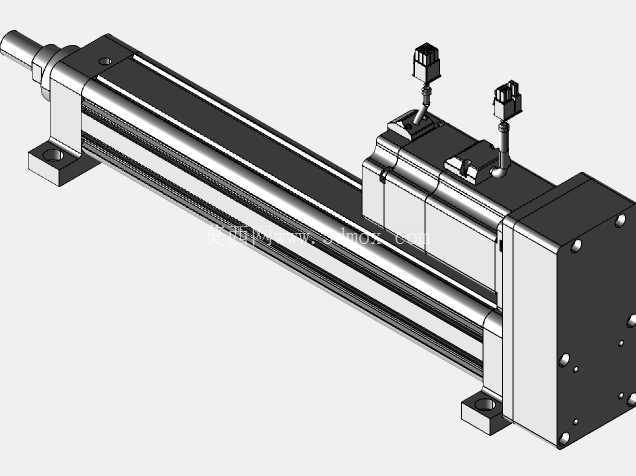

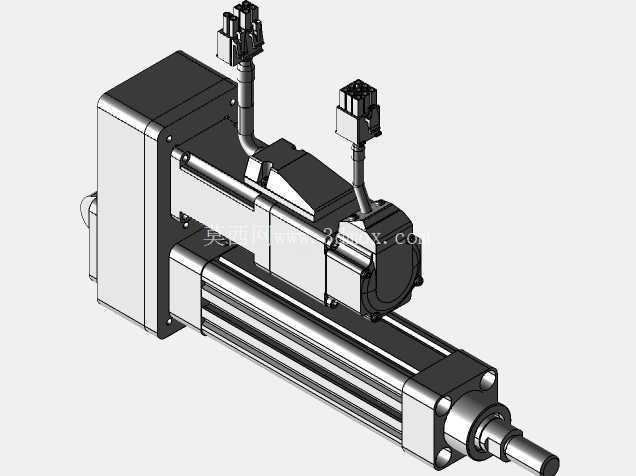

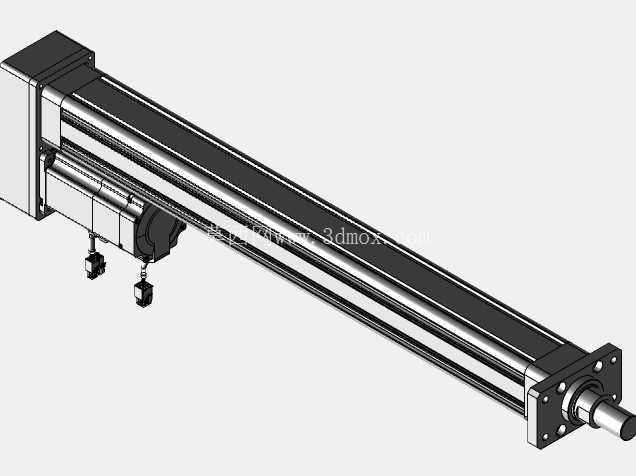

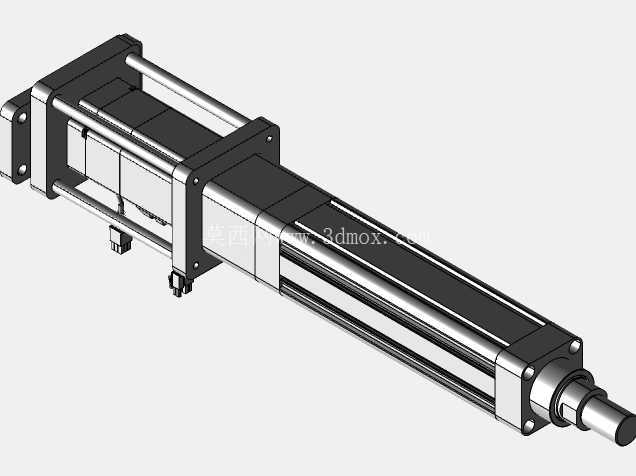

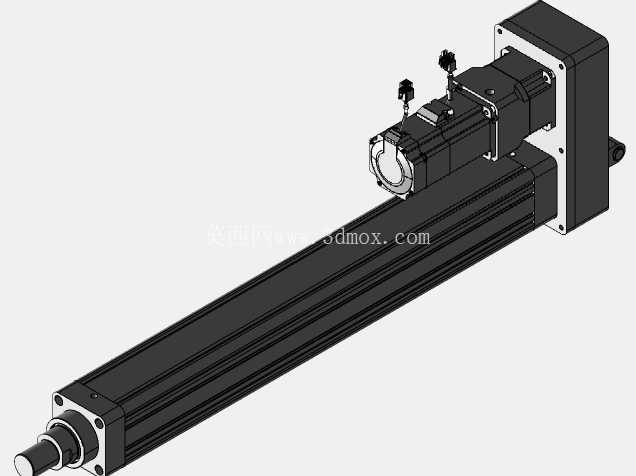

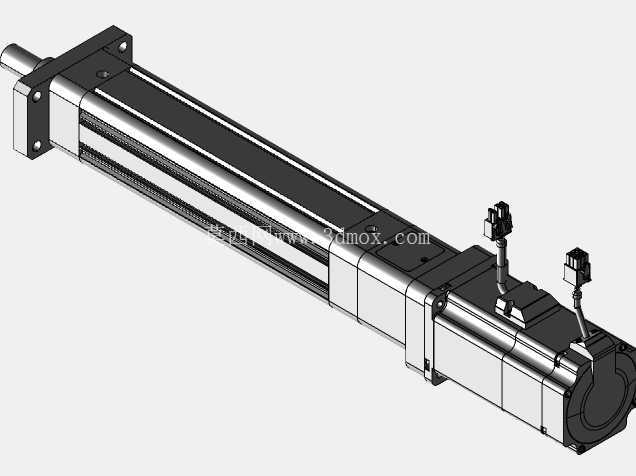

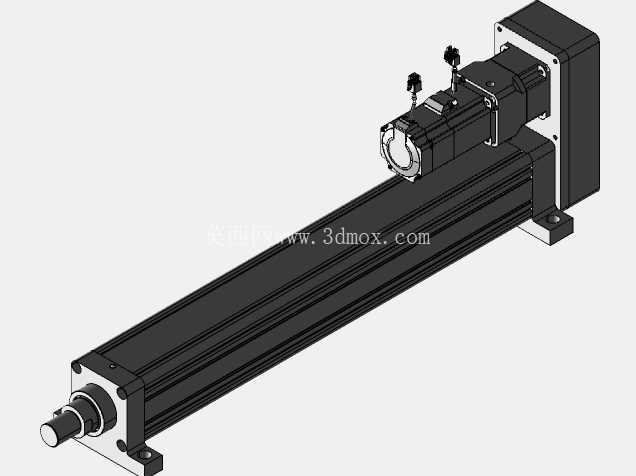

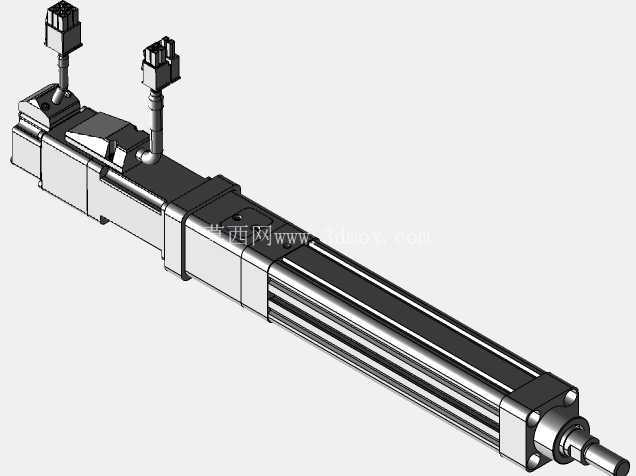

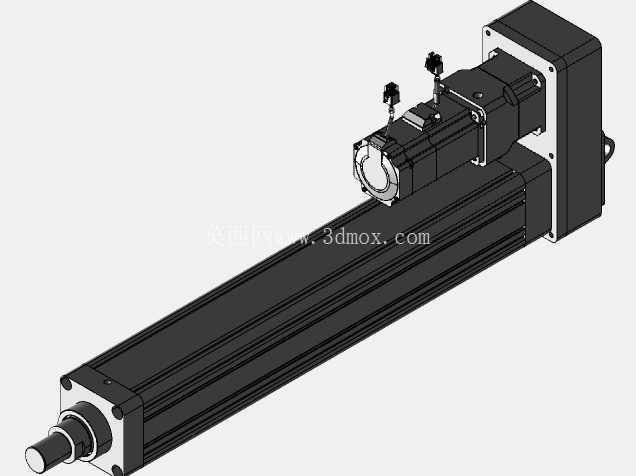

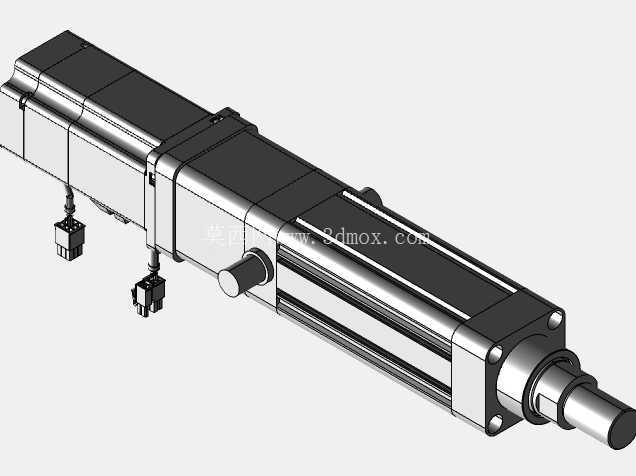

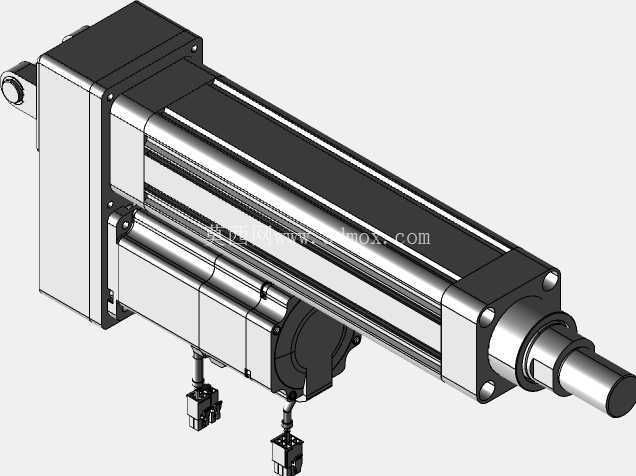

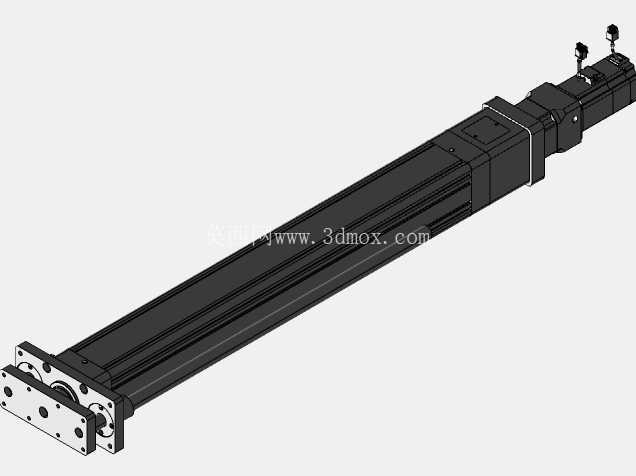

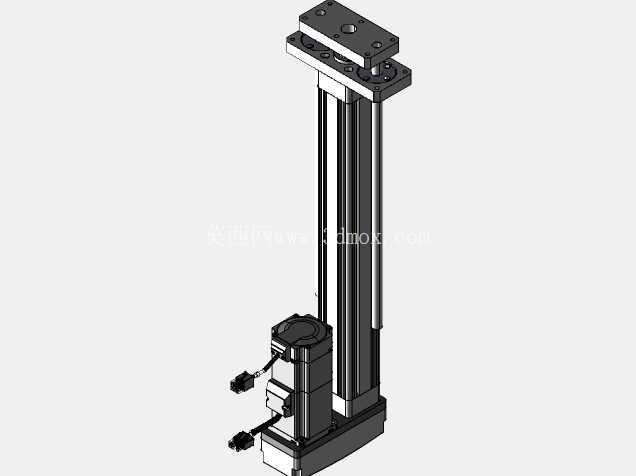

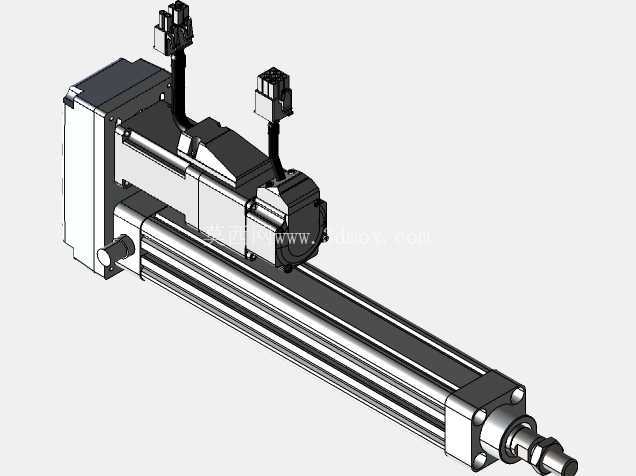

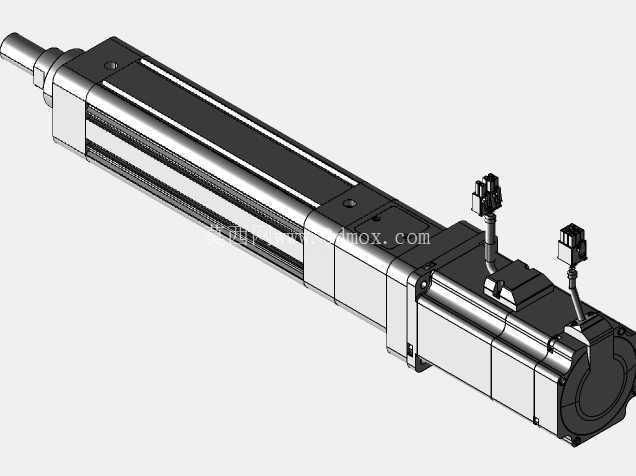

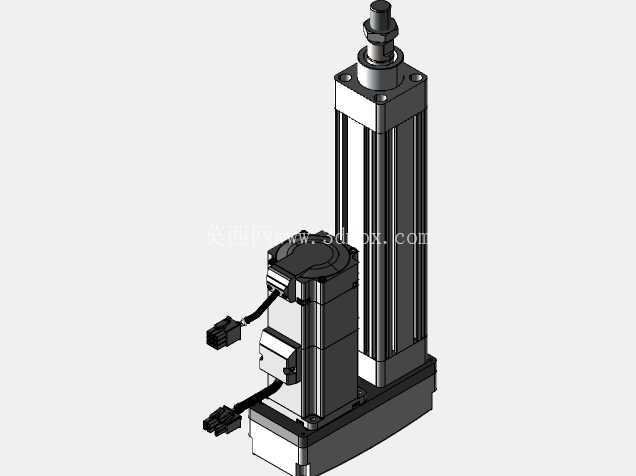

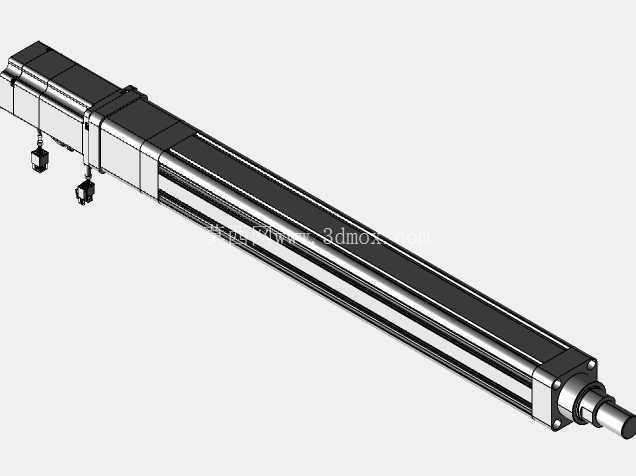

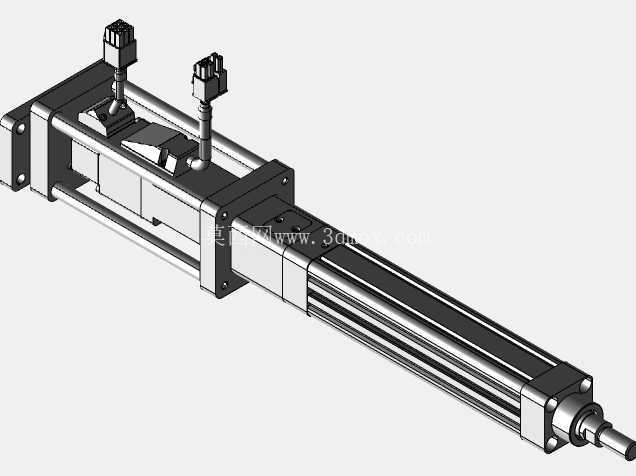

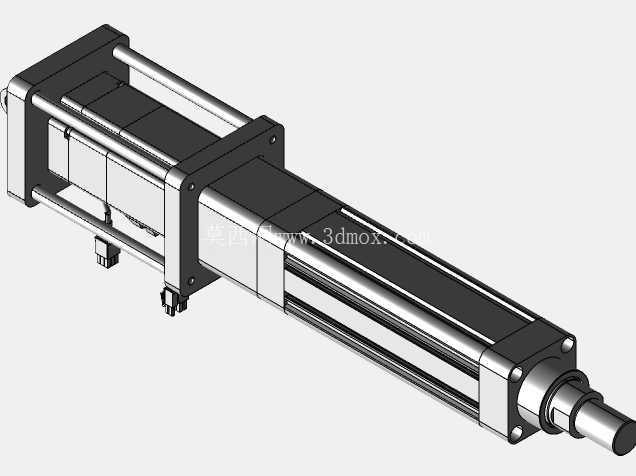

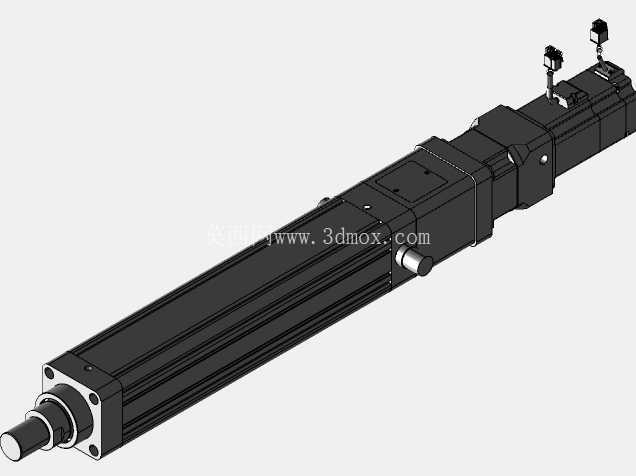

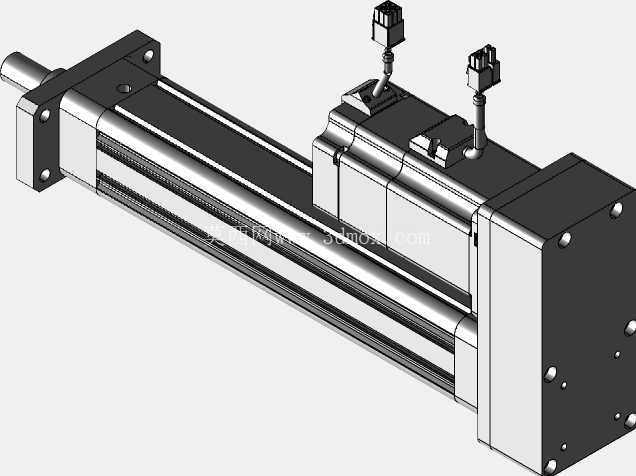

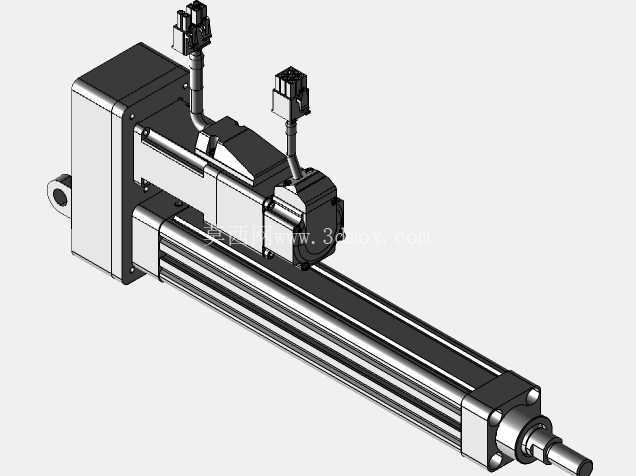

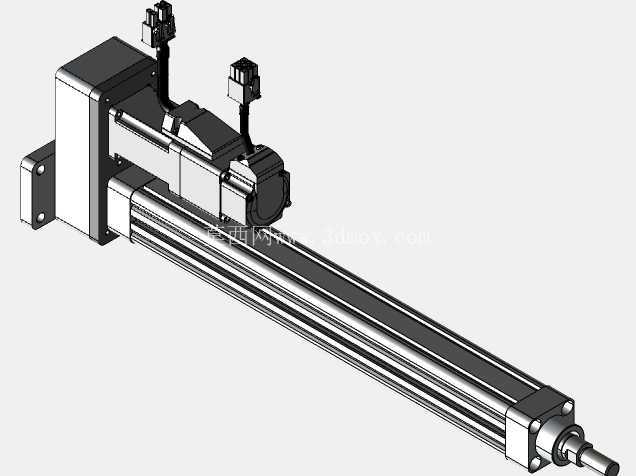

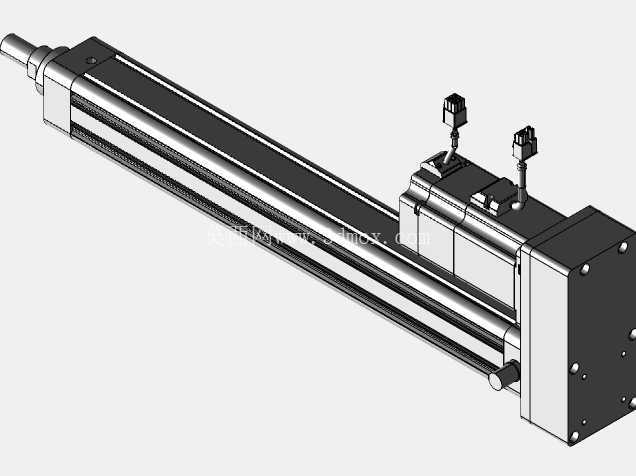

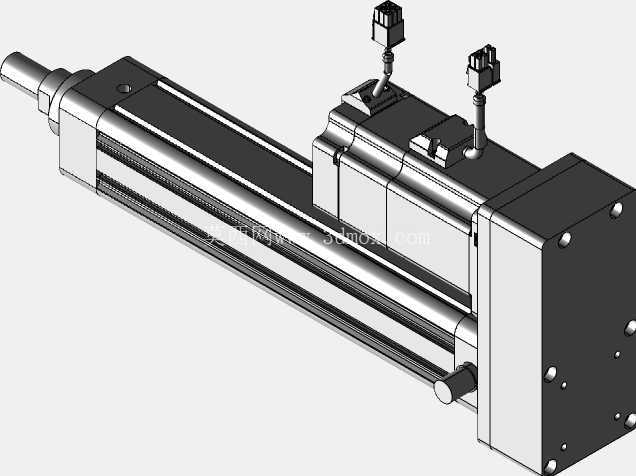

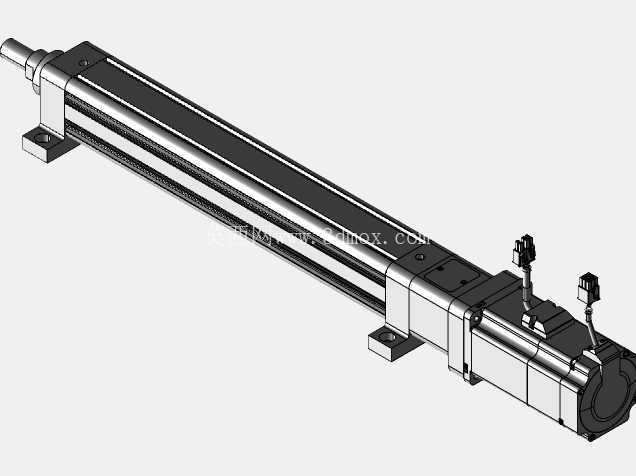

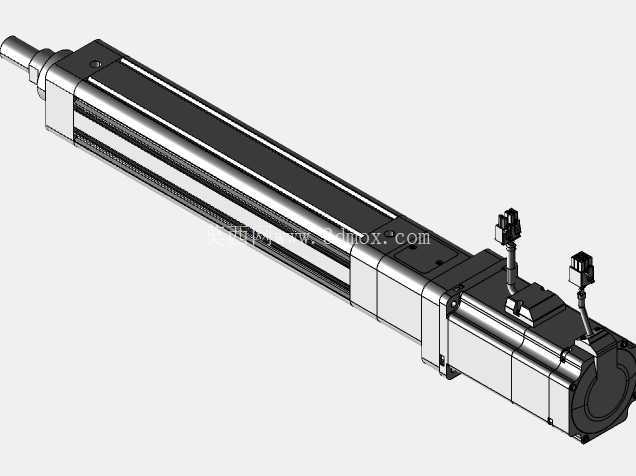

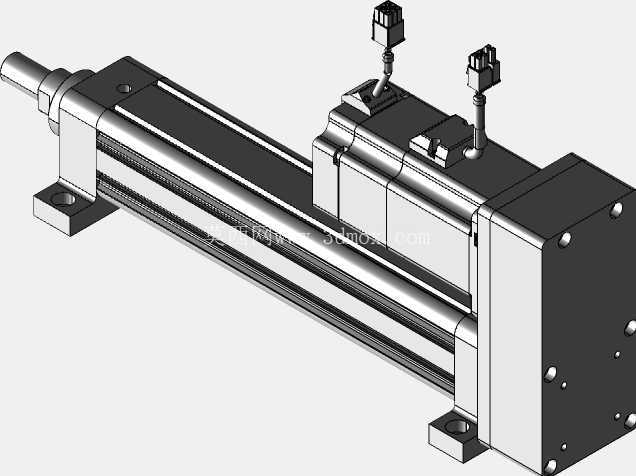

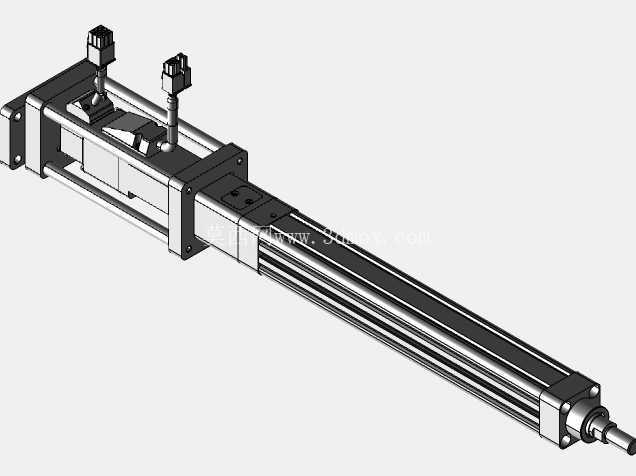

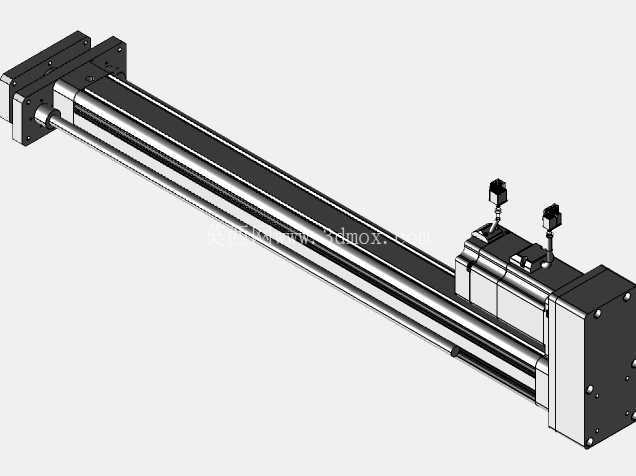

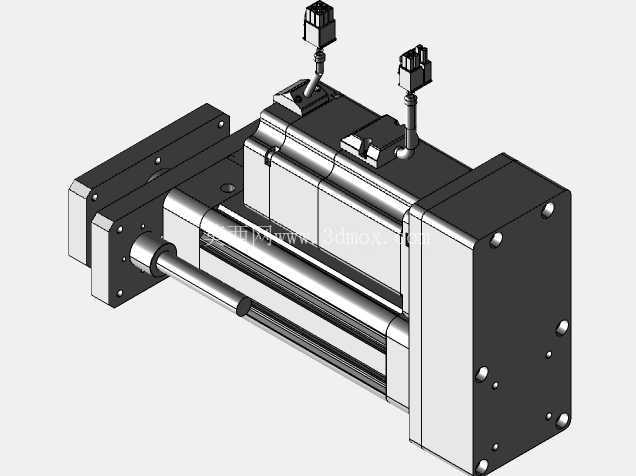

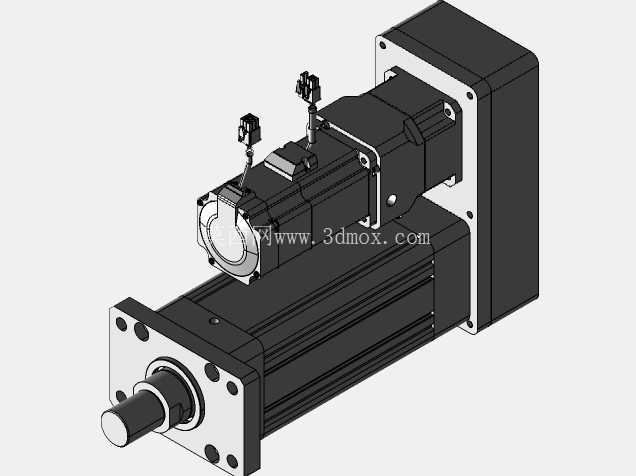

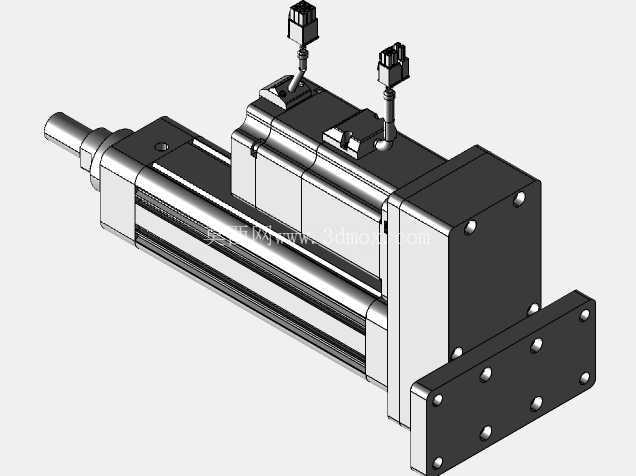

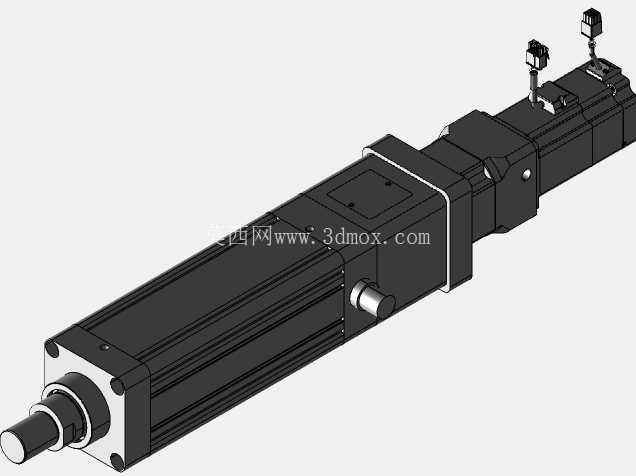

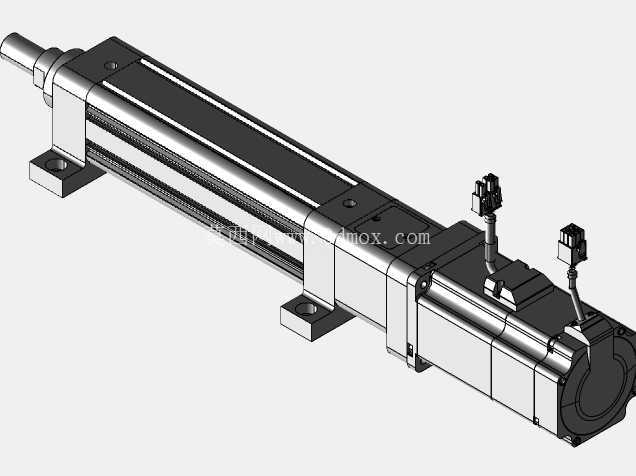

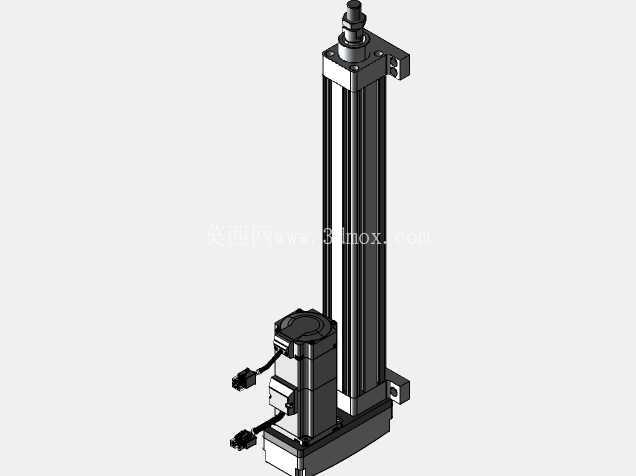

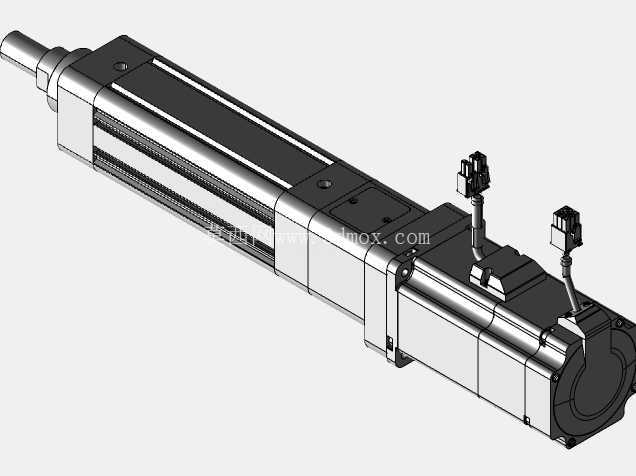

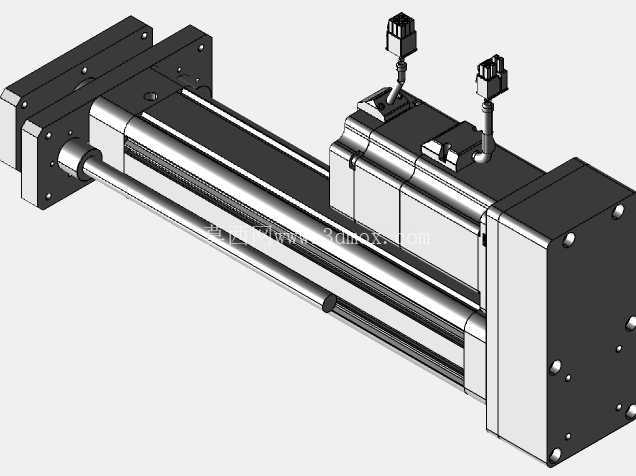

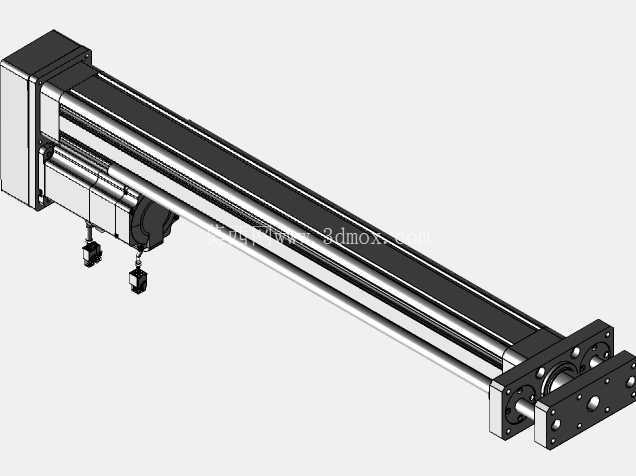

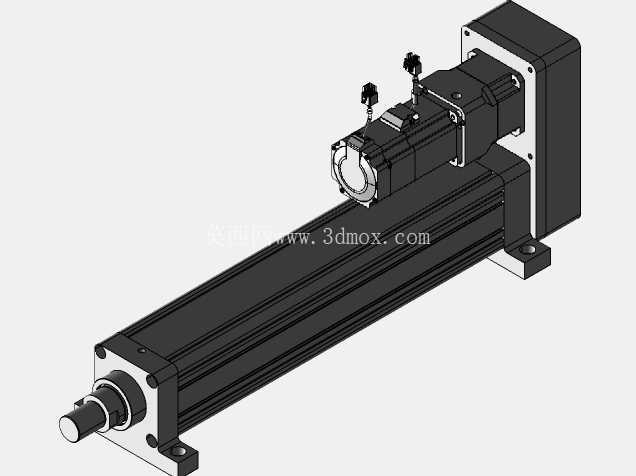

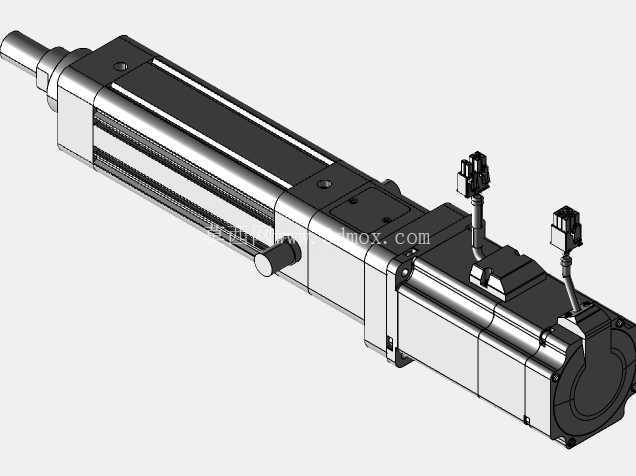

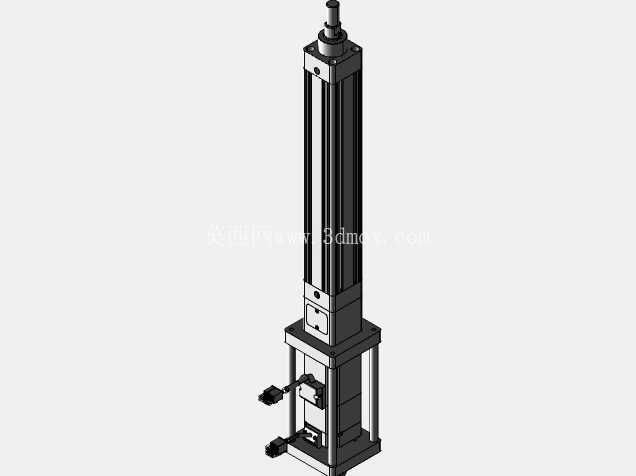

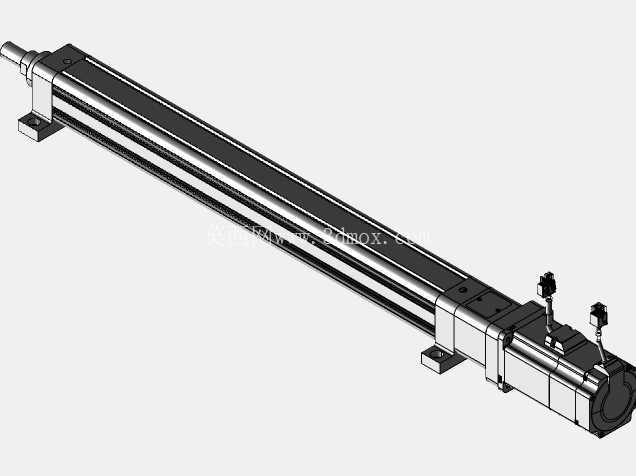

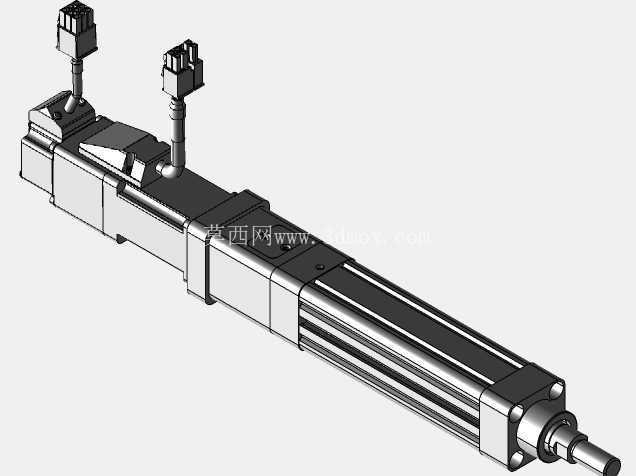

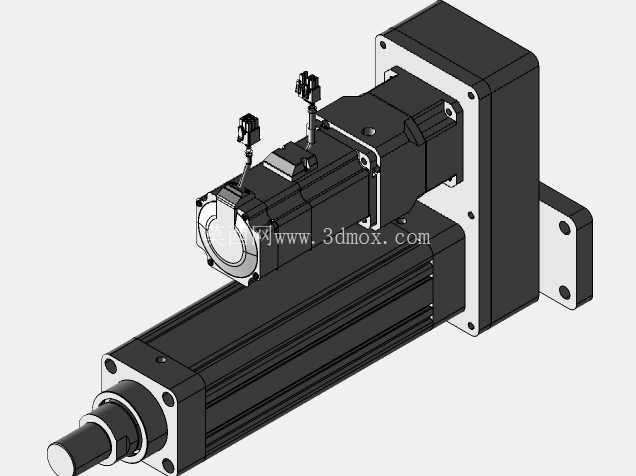

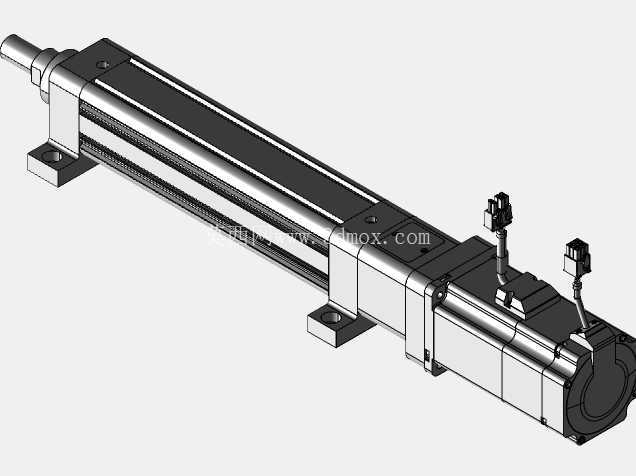

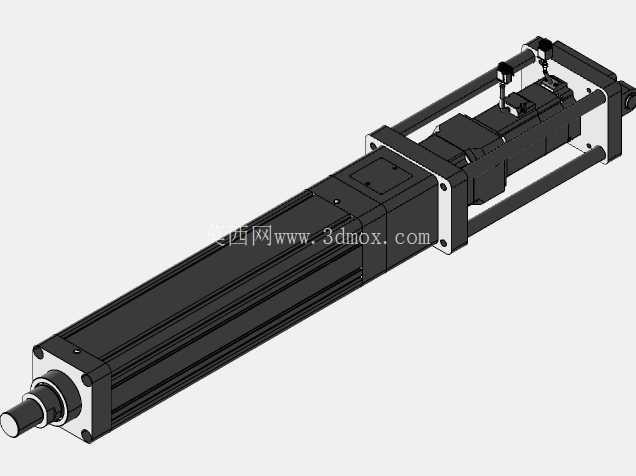

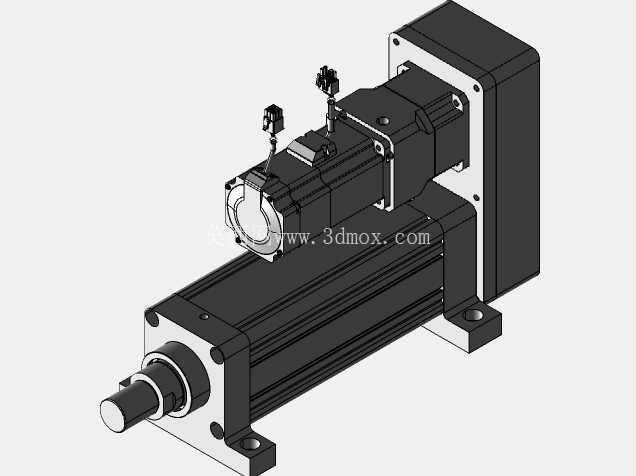

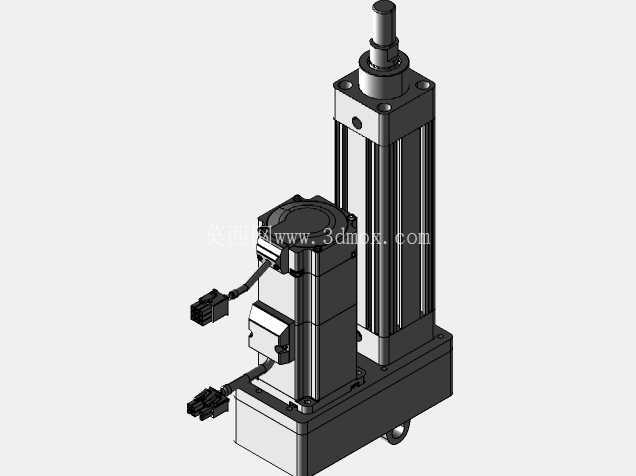

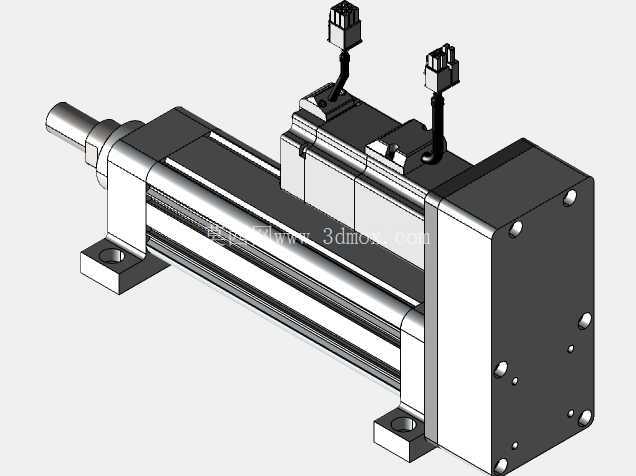

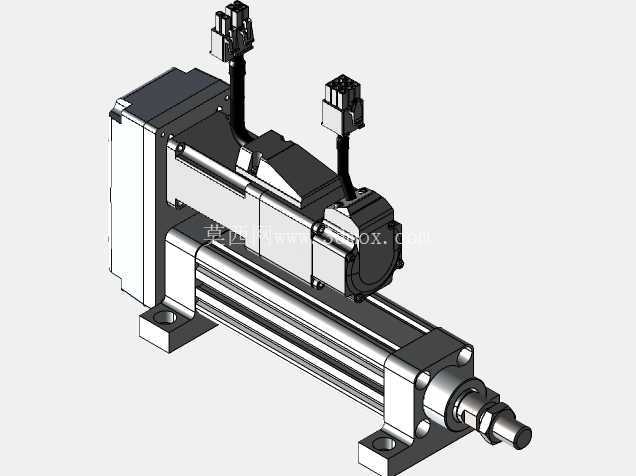

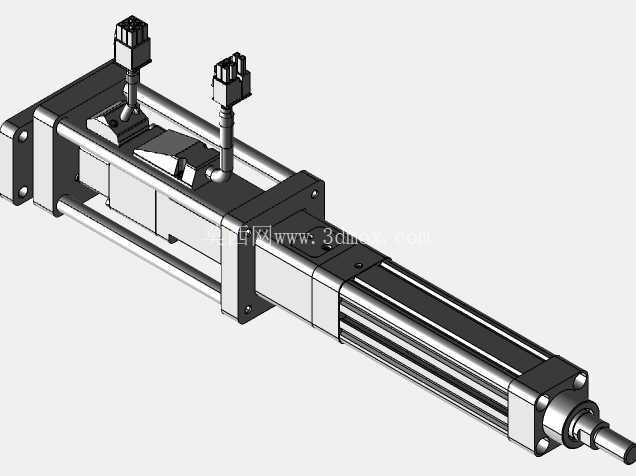

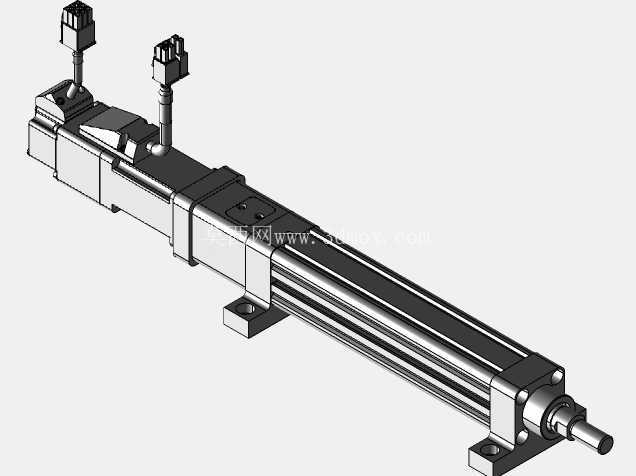

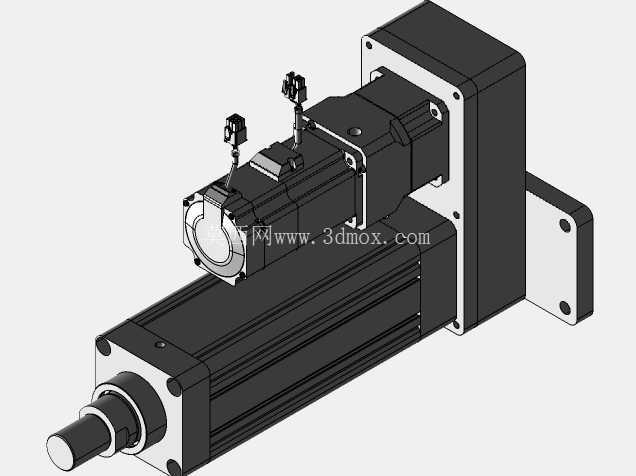

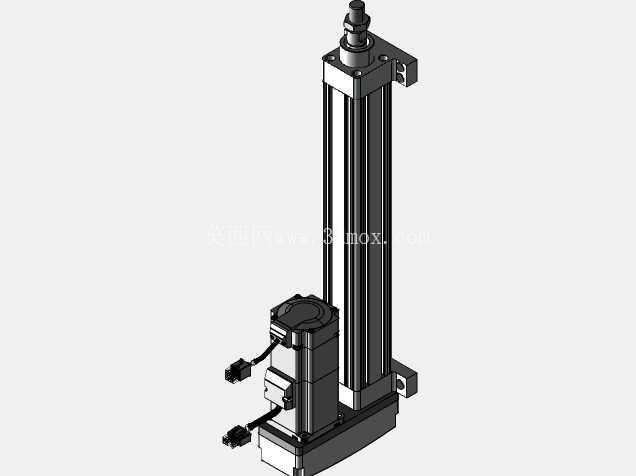

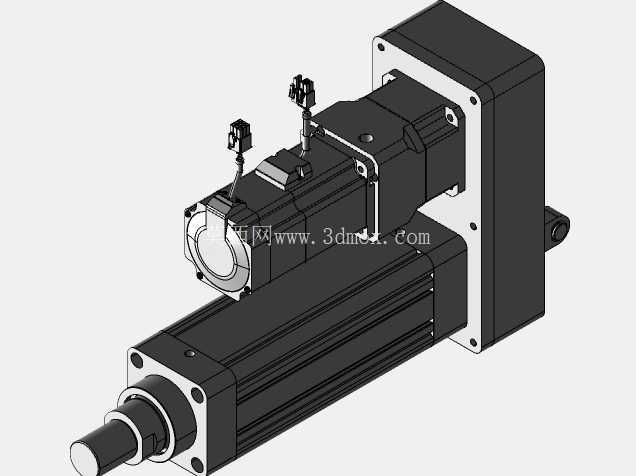

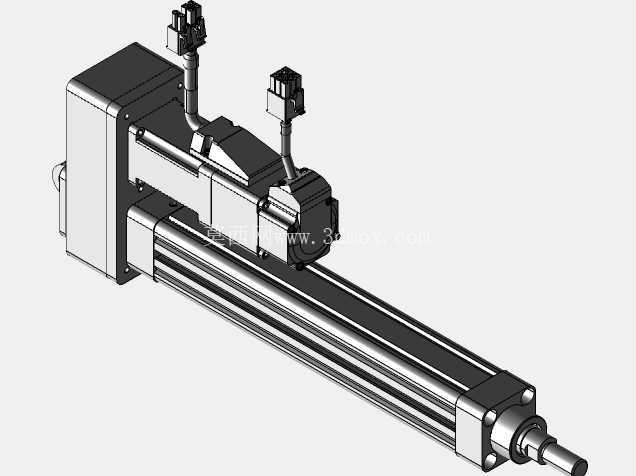

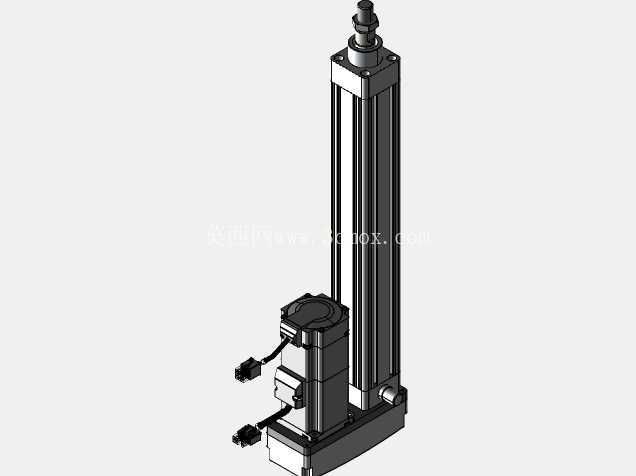

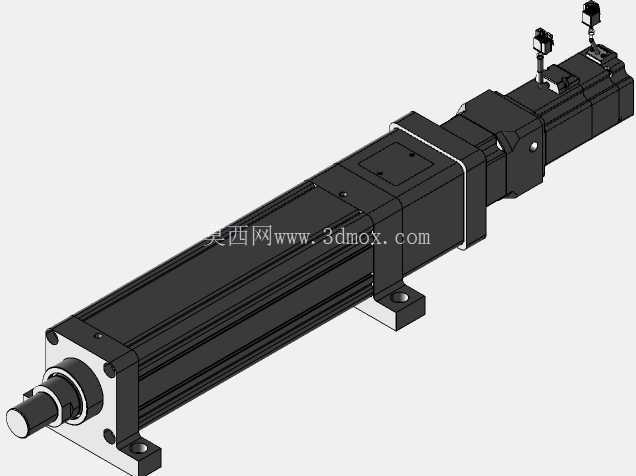

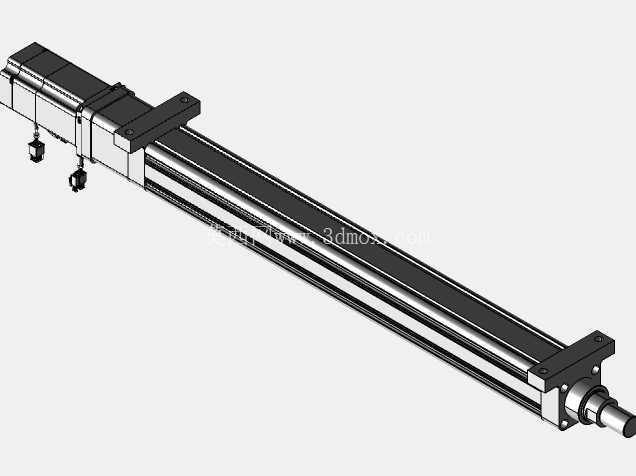

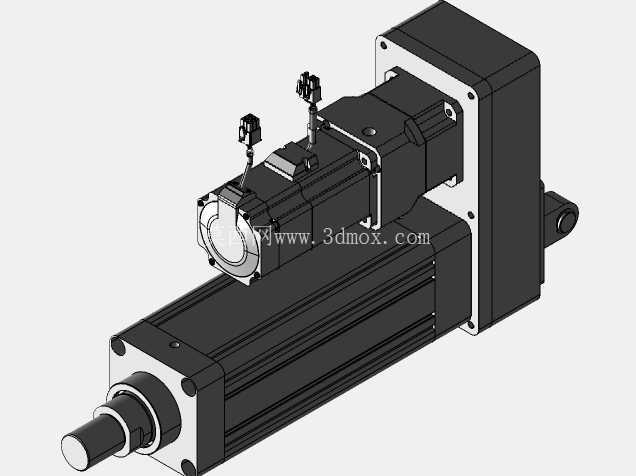

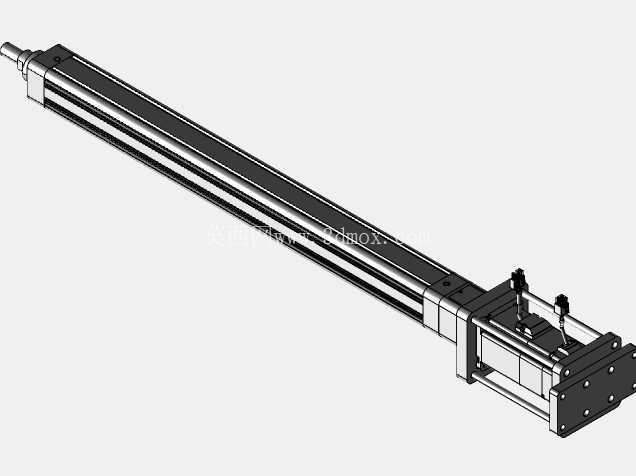

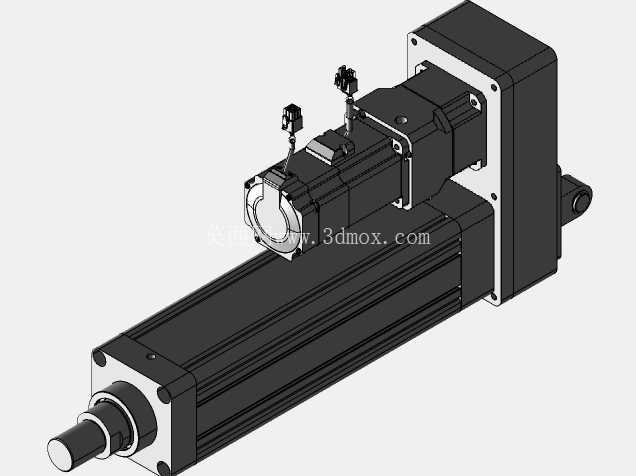

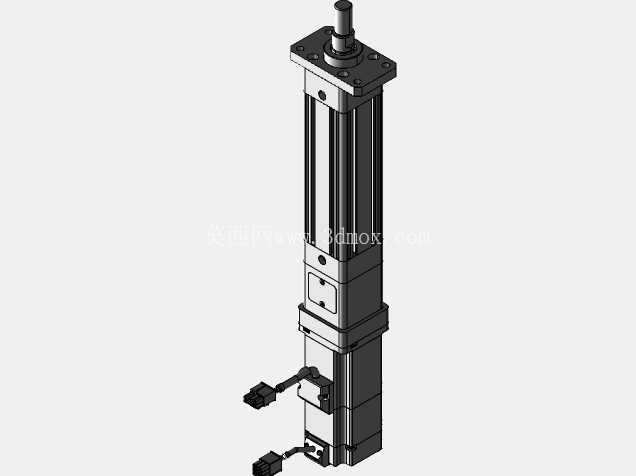

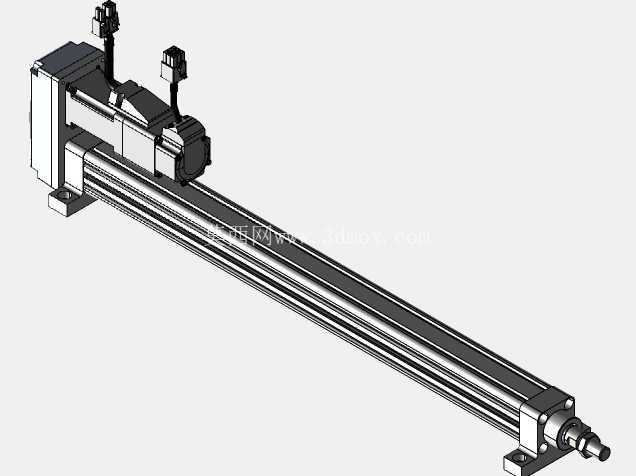

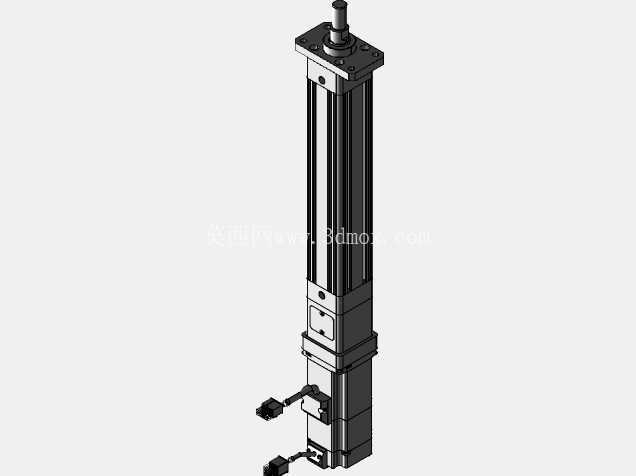

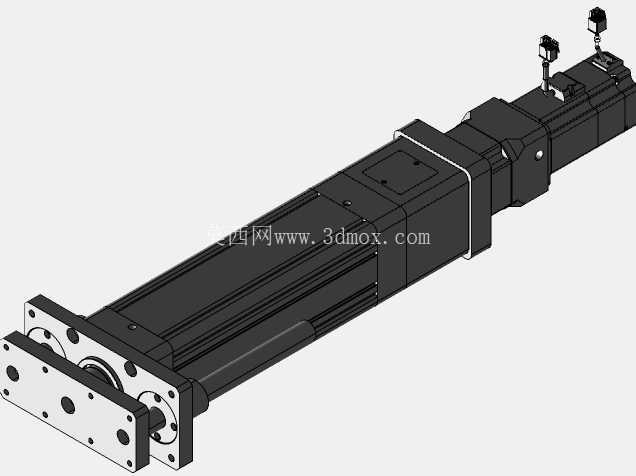

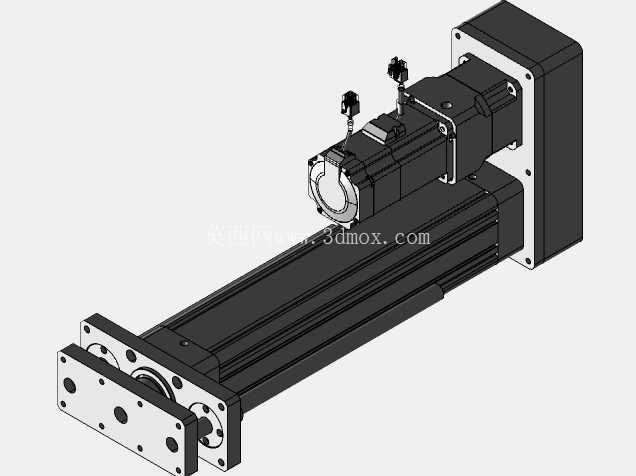

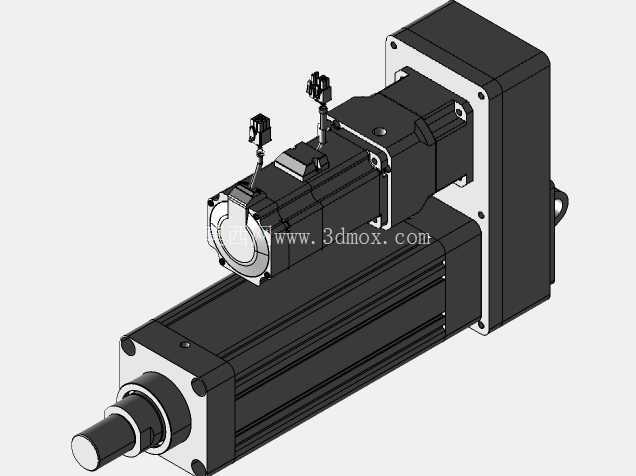

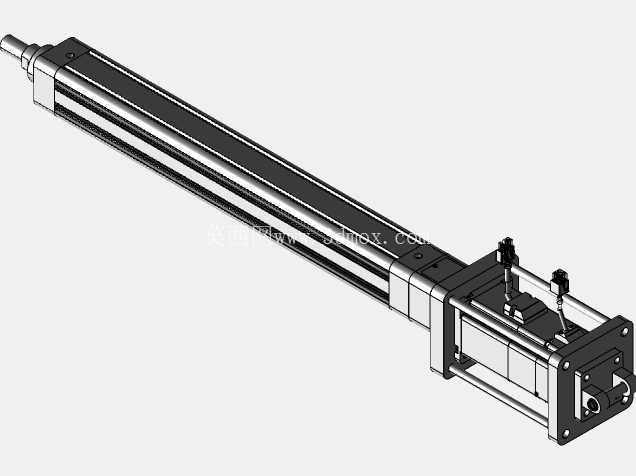

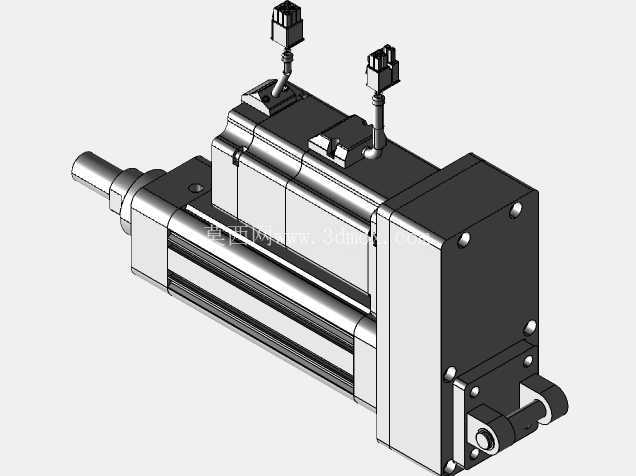

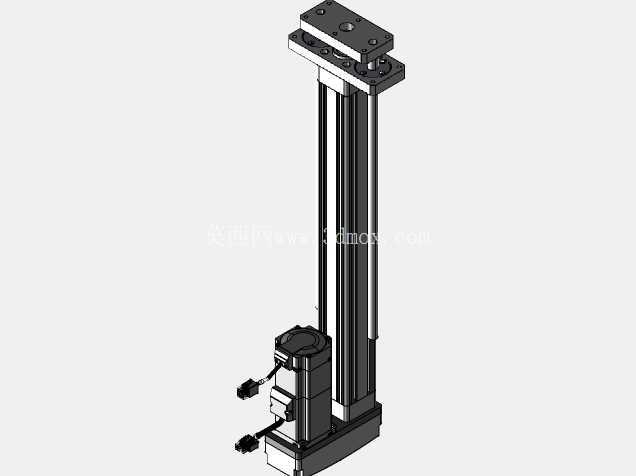

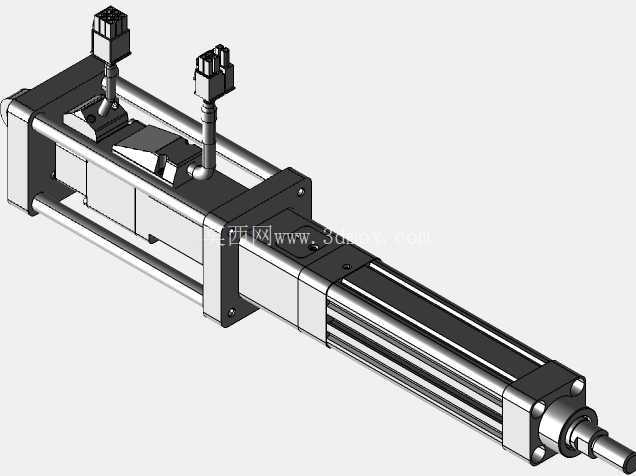

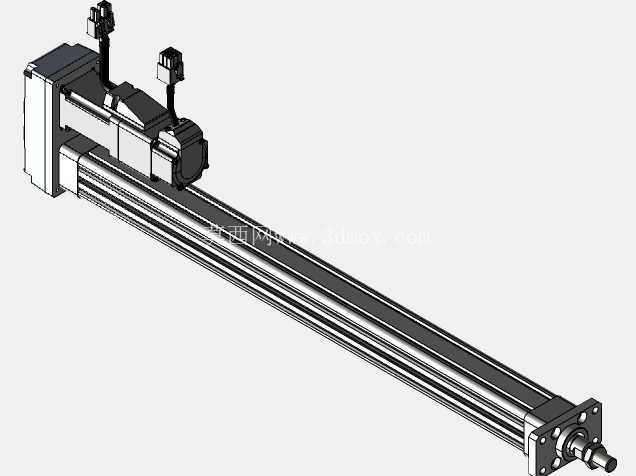

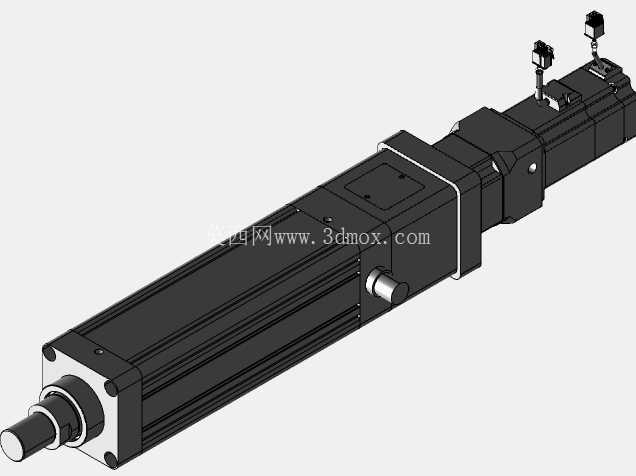

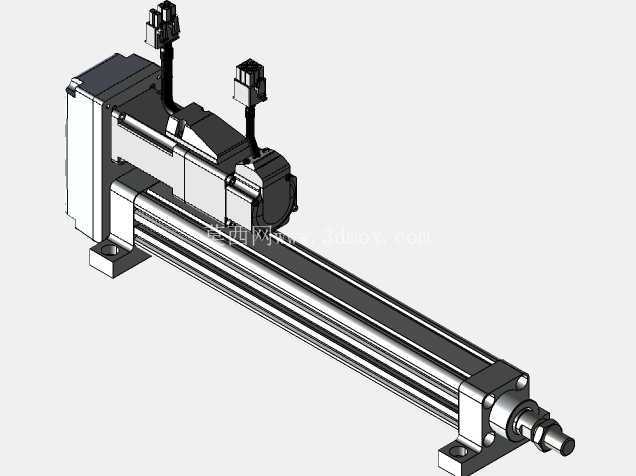

　　在3C电子装配、轻工包装、小型机械手末端驱动这类对安装空间、运行噪音有严苛要求的场景里，传统气缸的行程可调性差、液压站的油污渗漏问题一直是结构设计端的痛点，这款轻负载电动缸的结构设计，正是瞄准这类细分工况的替代需求展开。从整体结构布局来看，驱动端采用伺服电机直连或侧装的兼容接口设计，缸筒主体采用方形铝型材挤压成型，相比圆形缸体，自带的安装平面可以直接贴合设备机架安装，不需要额外加工转接抱箍，能有效压缩整机的安装边界尺寸，在多轴排布的线性运动平台上，相邻缸体可以紧密并排布置，不会出现圆形缸体相切排布浪费空间的问题。

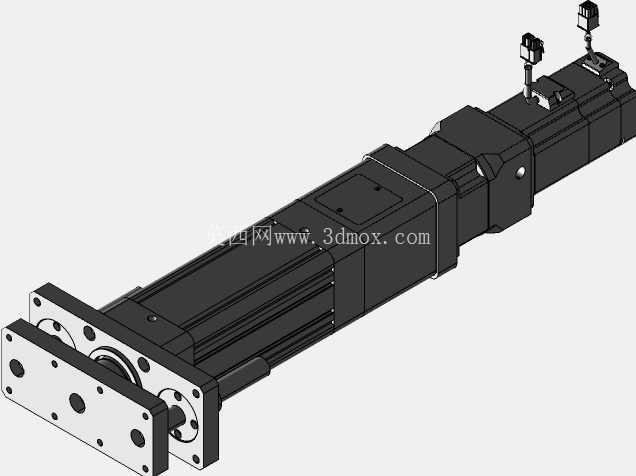

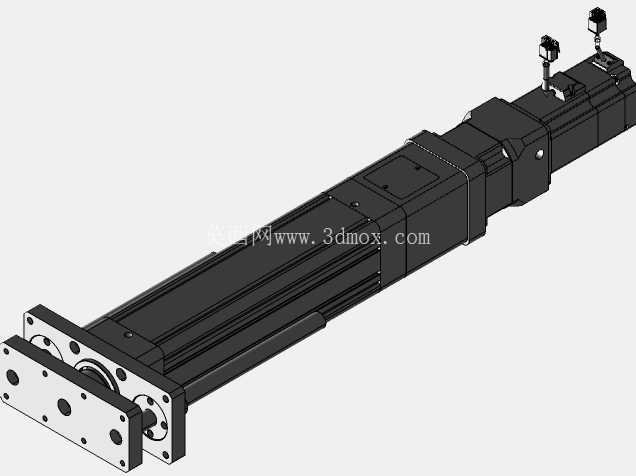

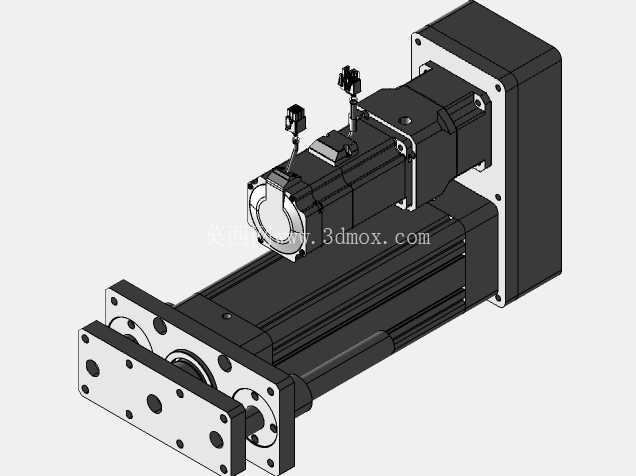

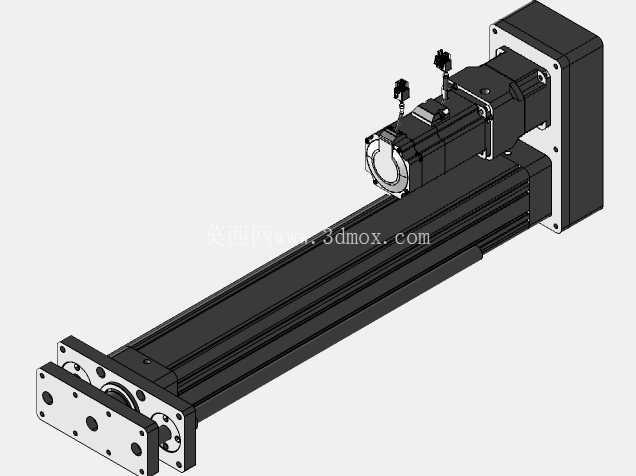

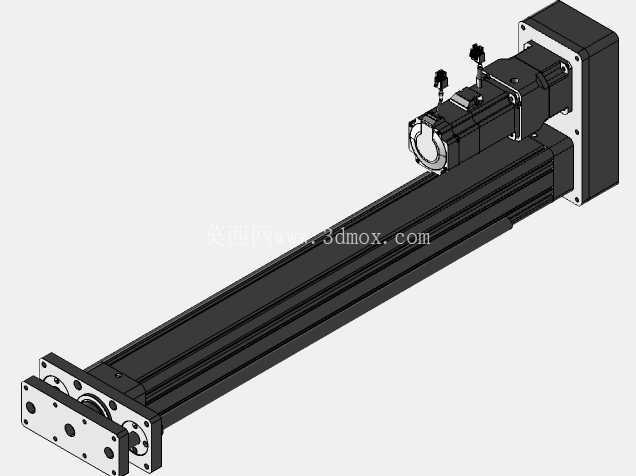

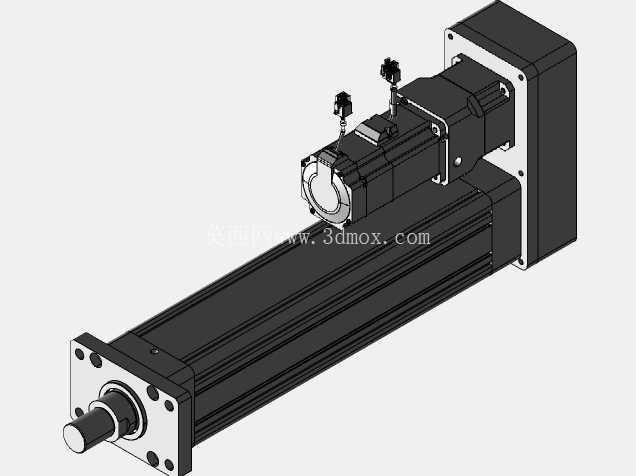

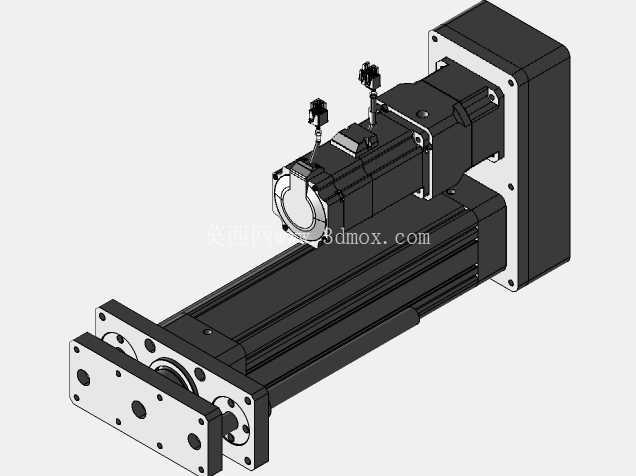

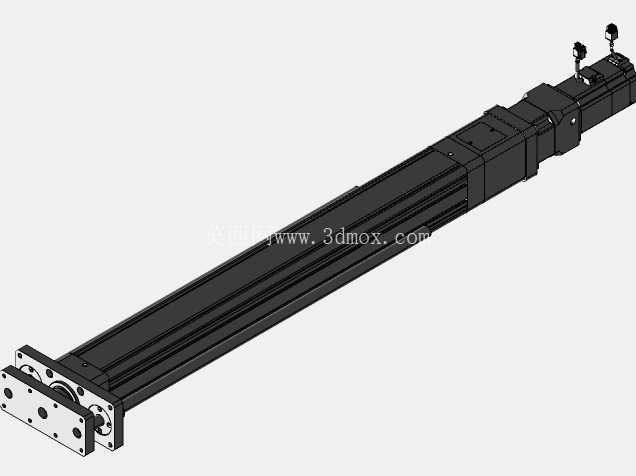

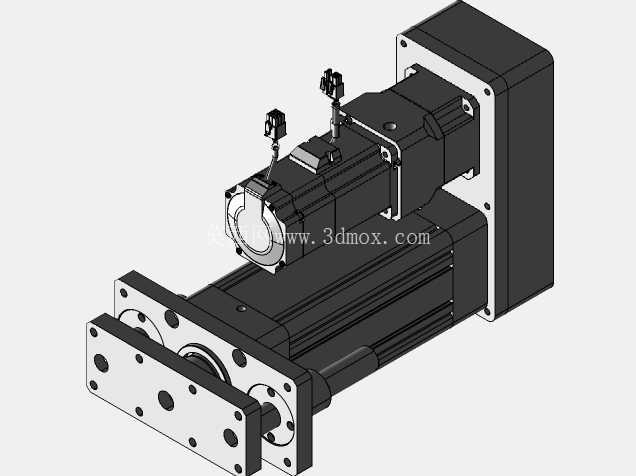

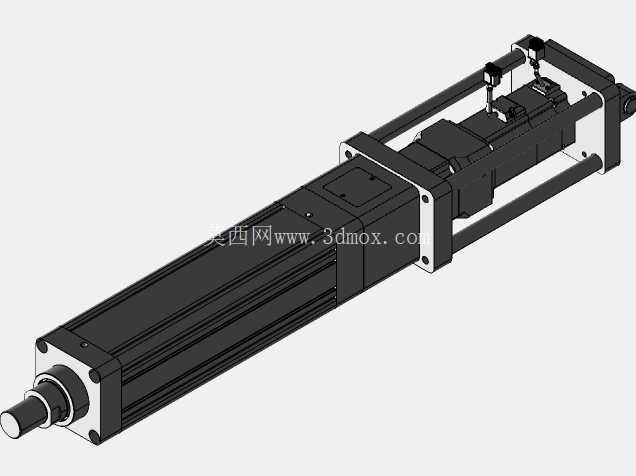

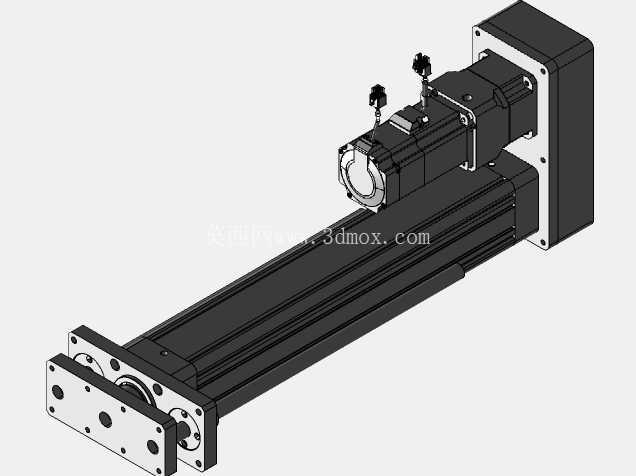

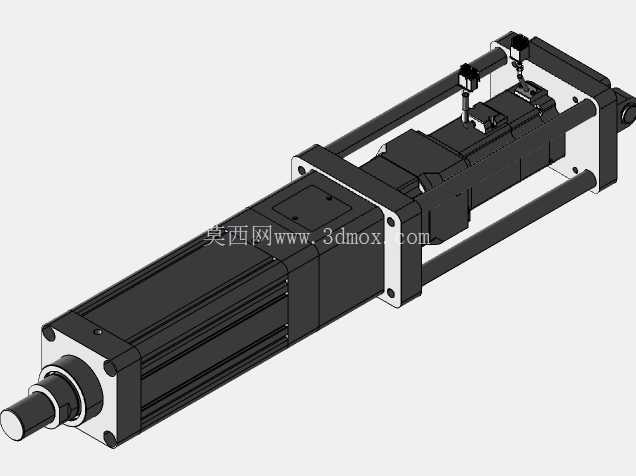

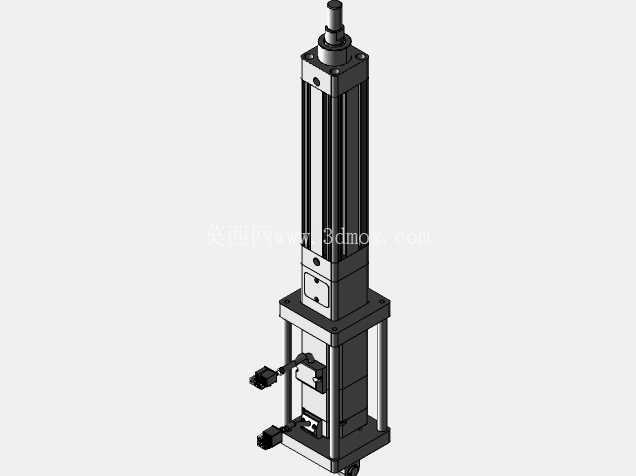

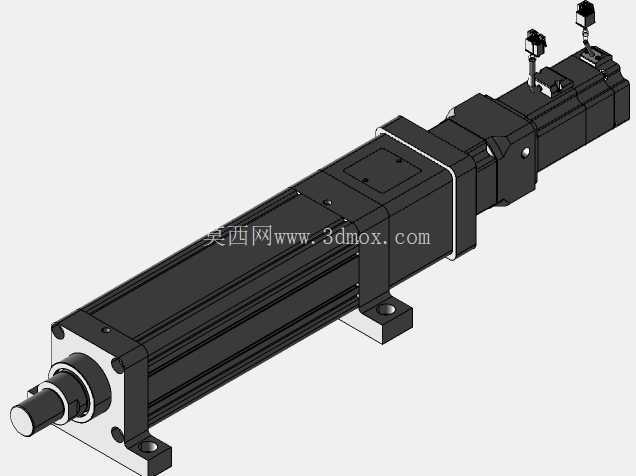

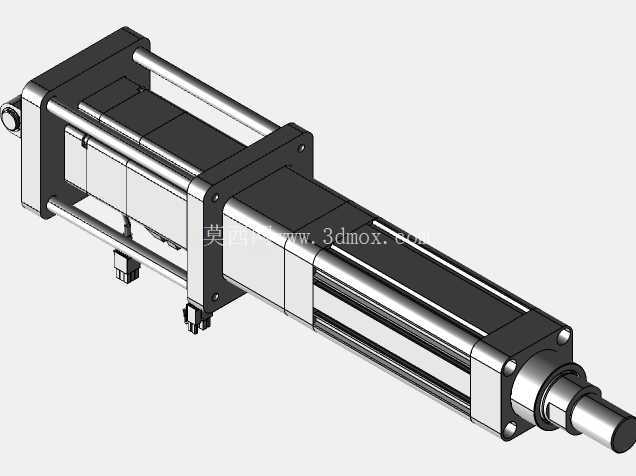

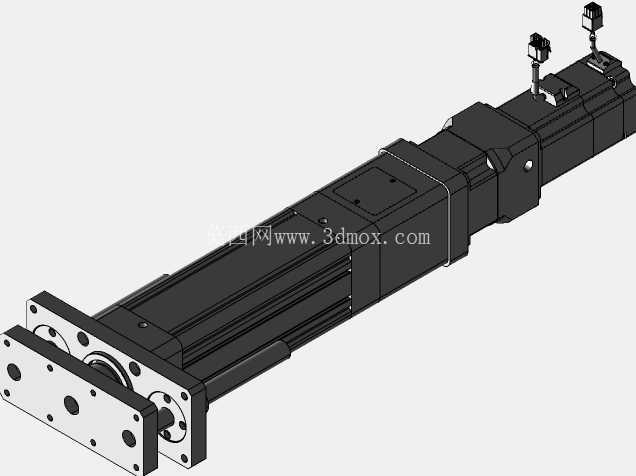

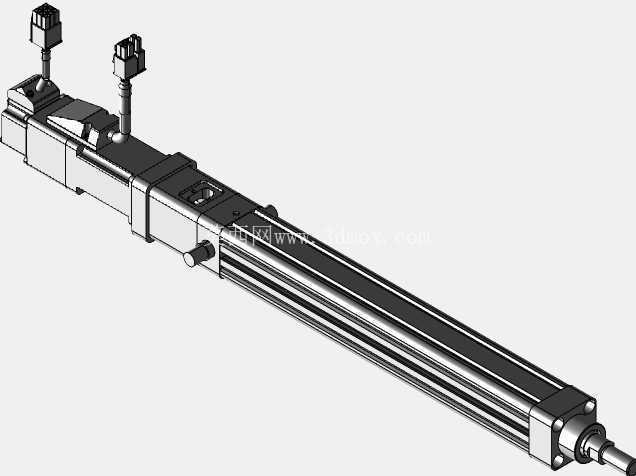

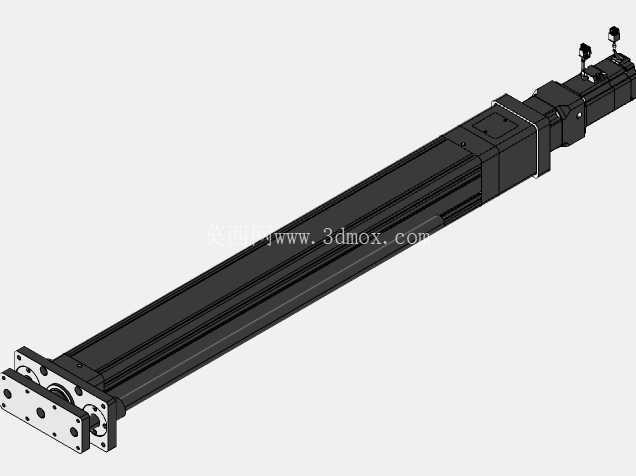

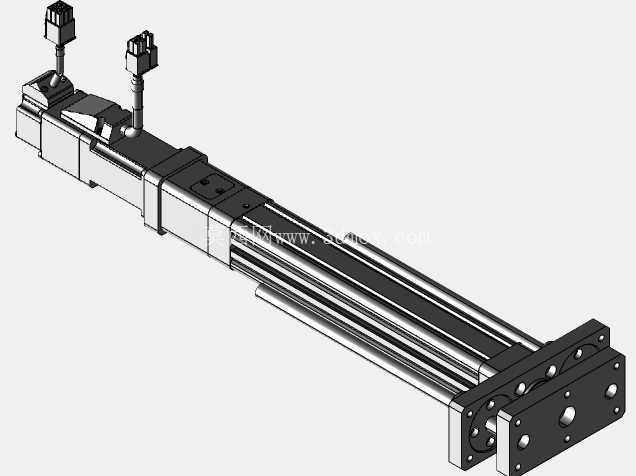

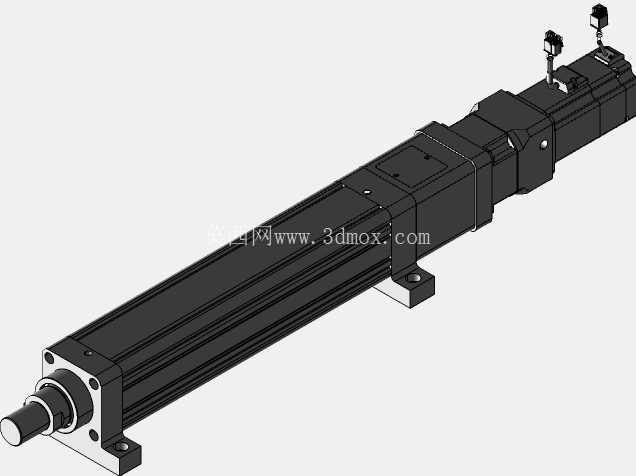

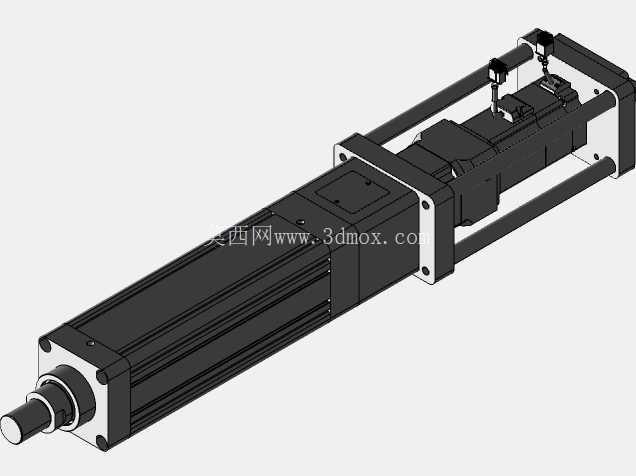

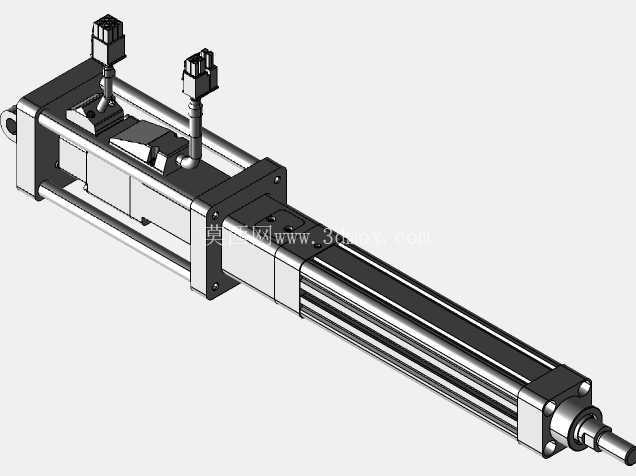

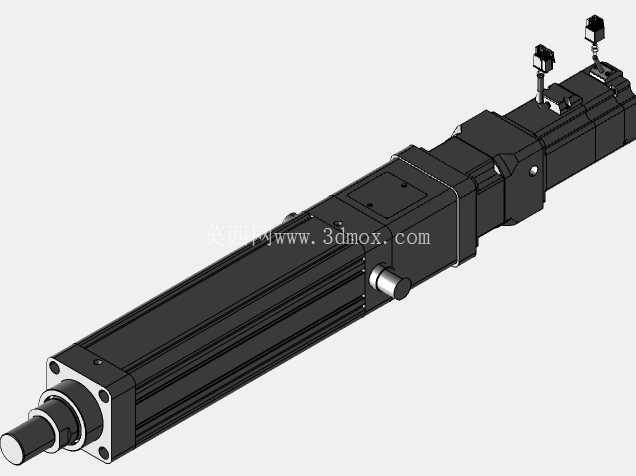

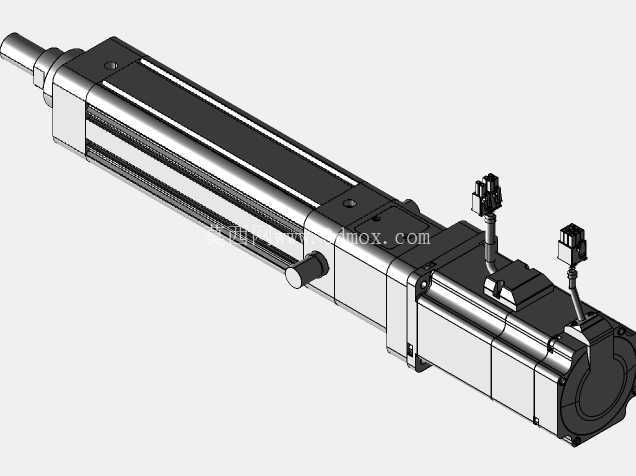

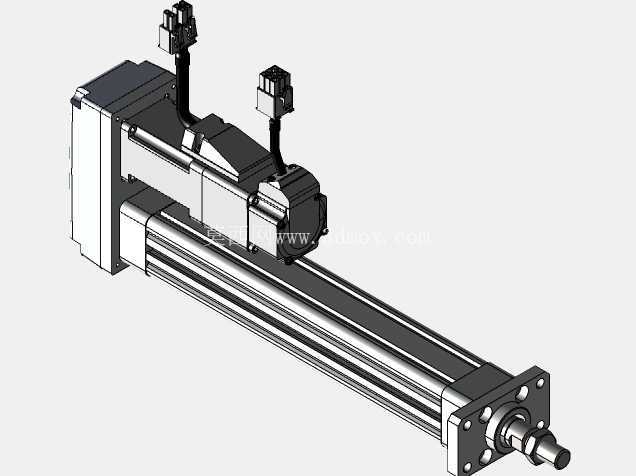

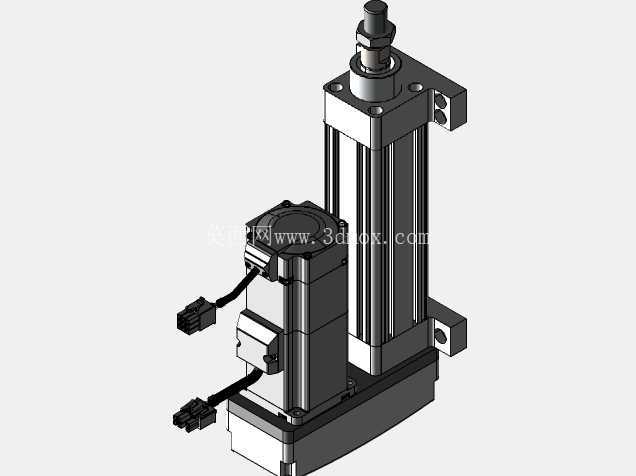

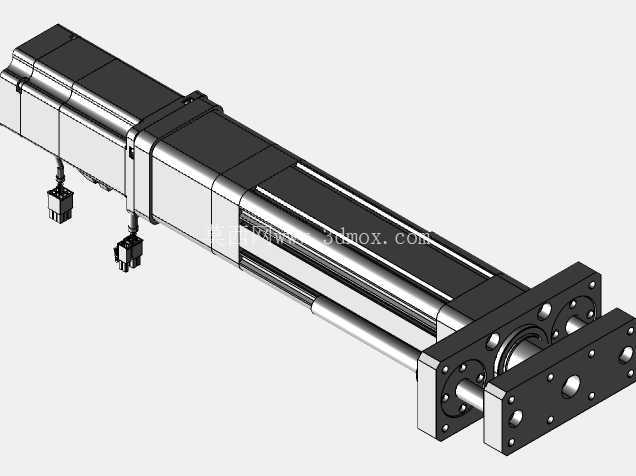

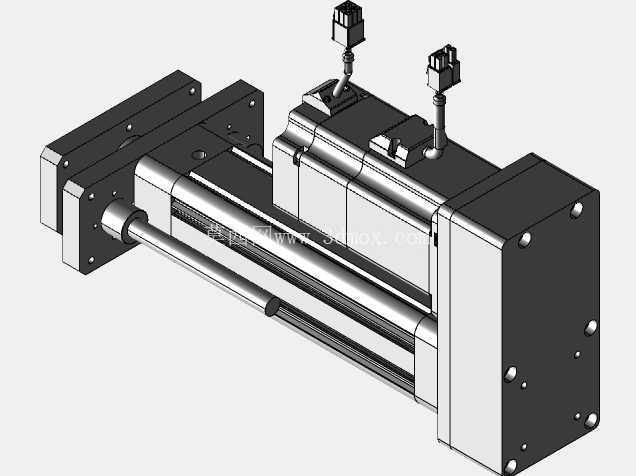

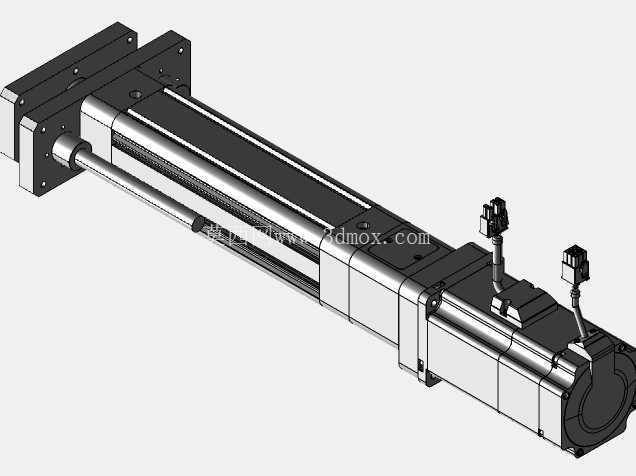

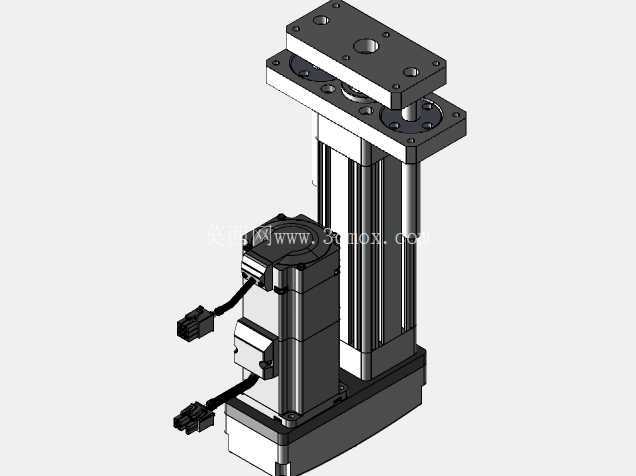

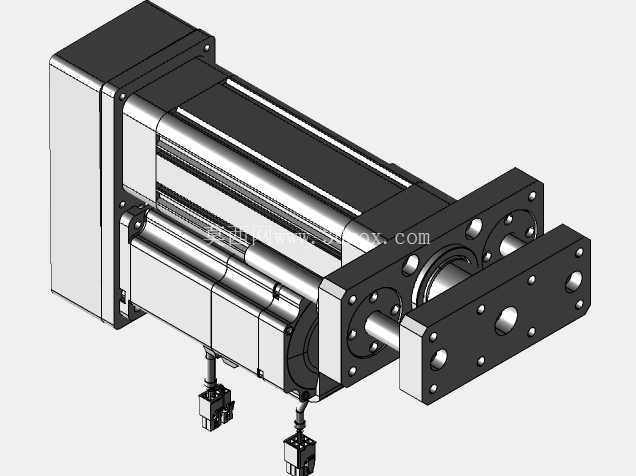

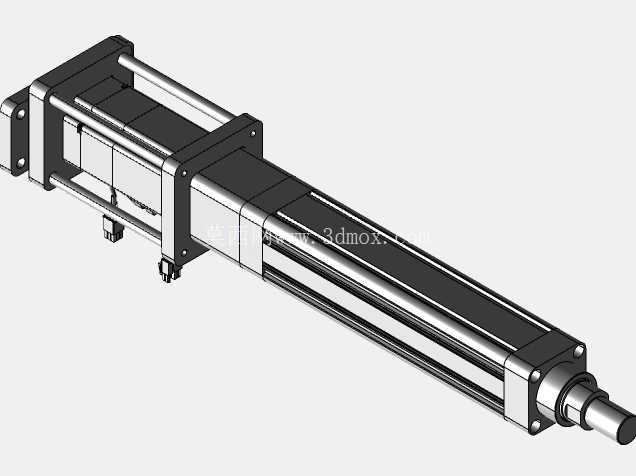

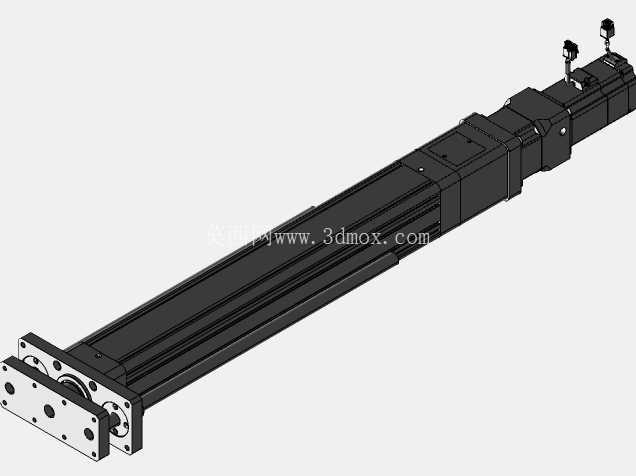

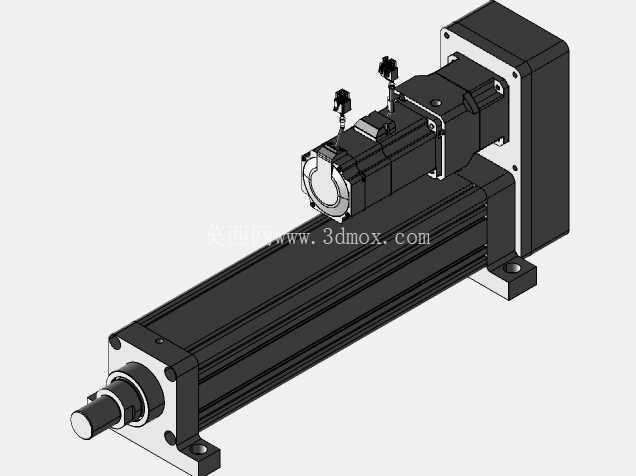

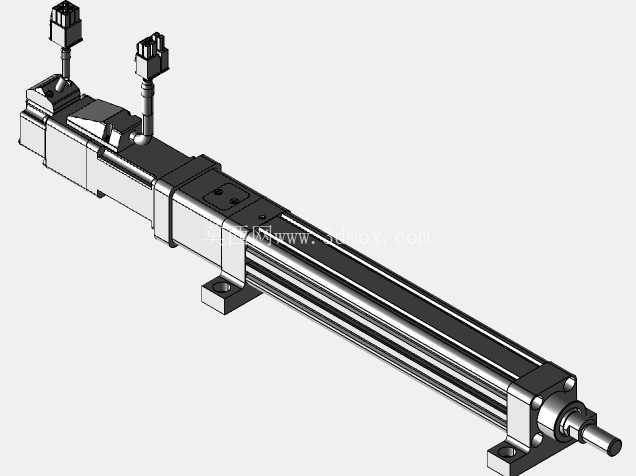

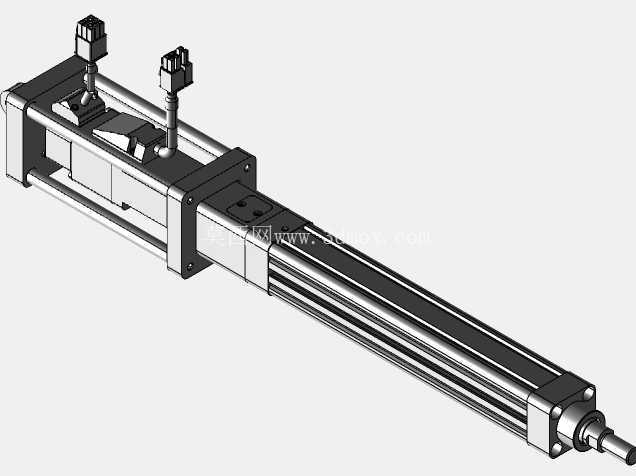

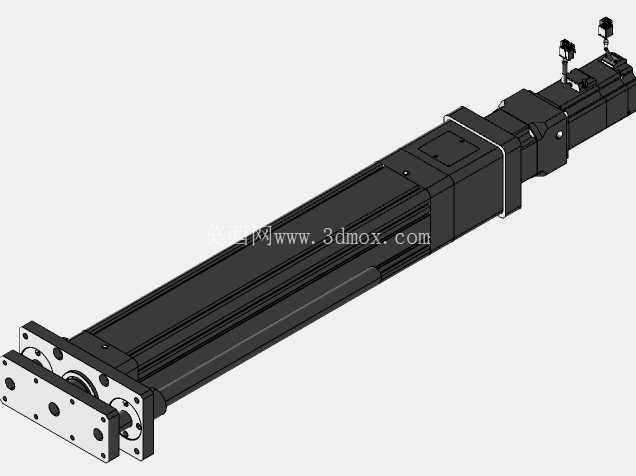

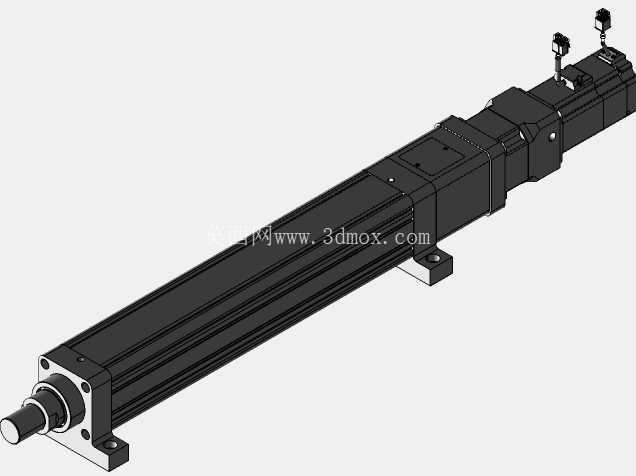

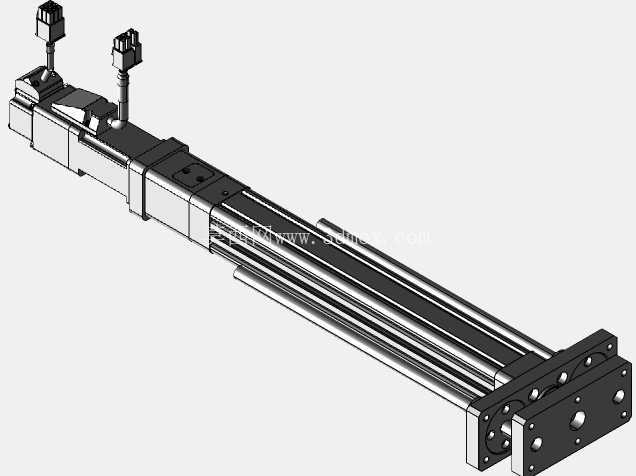

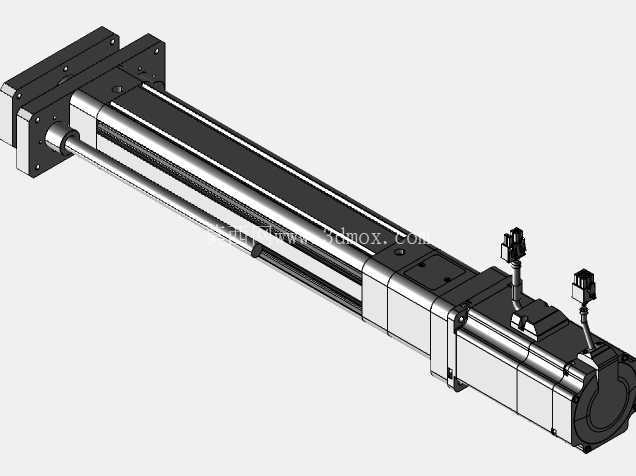

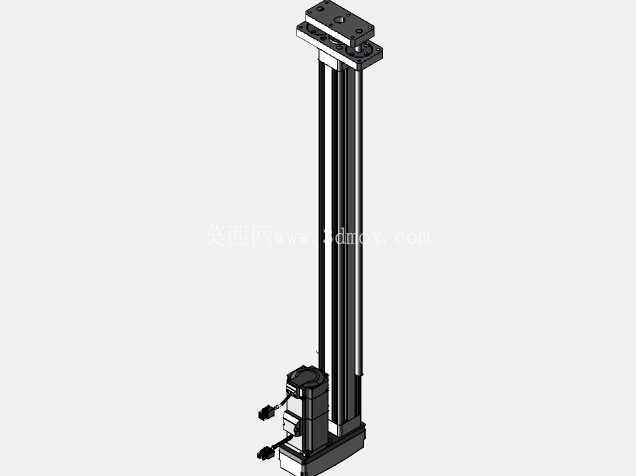

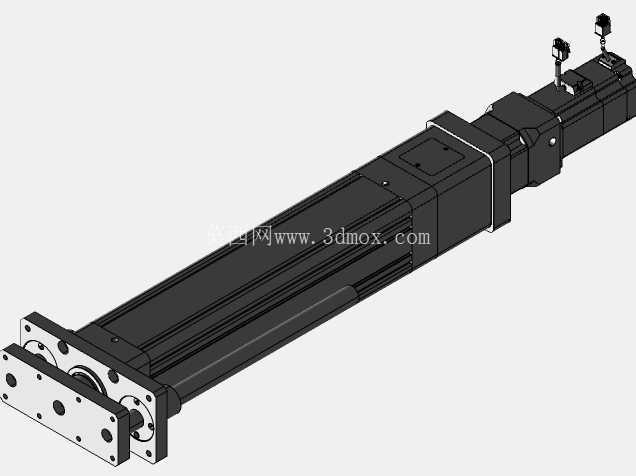

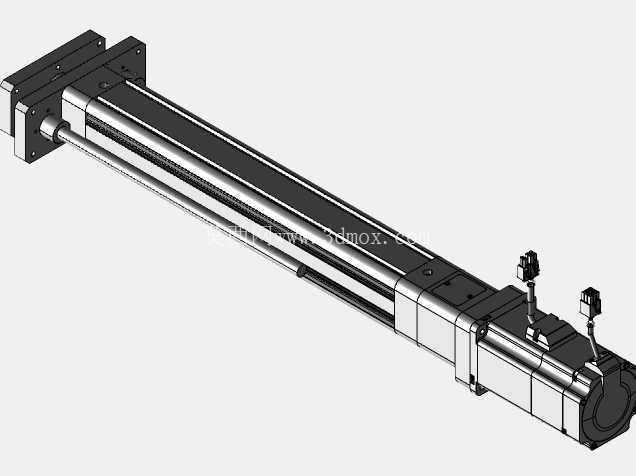

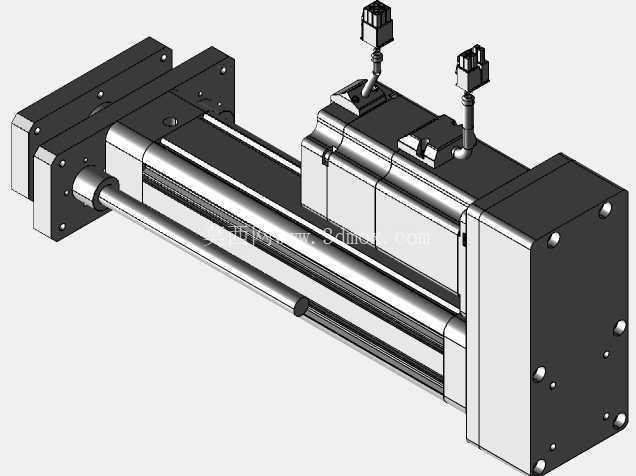

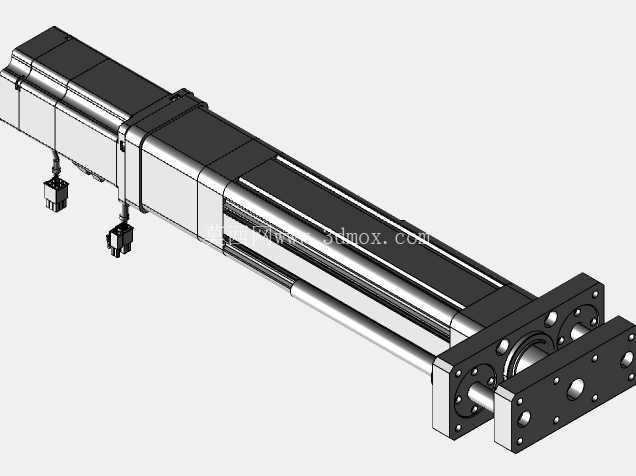

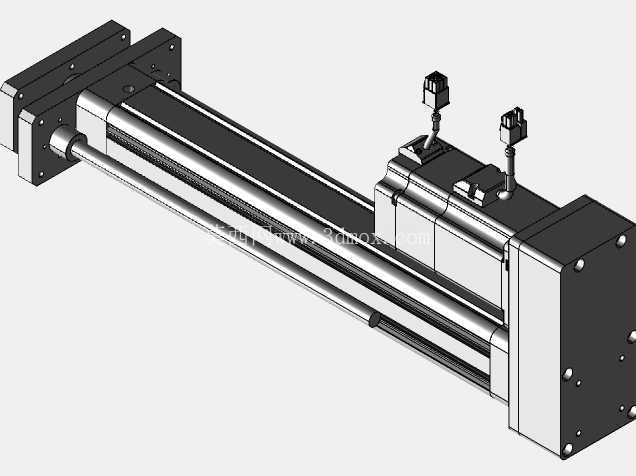

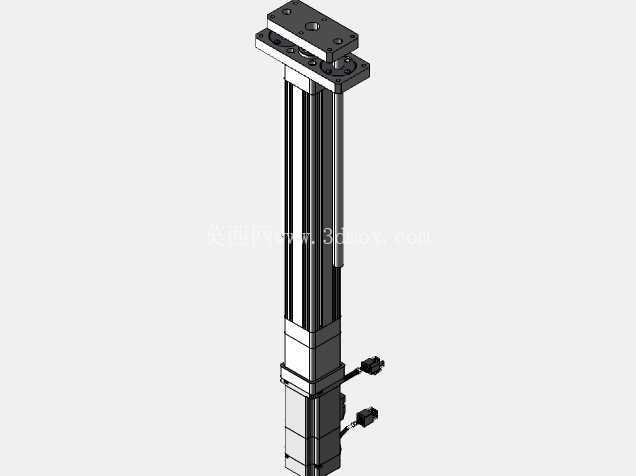

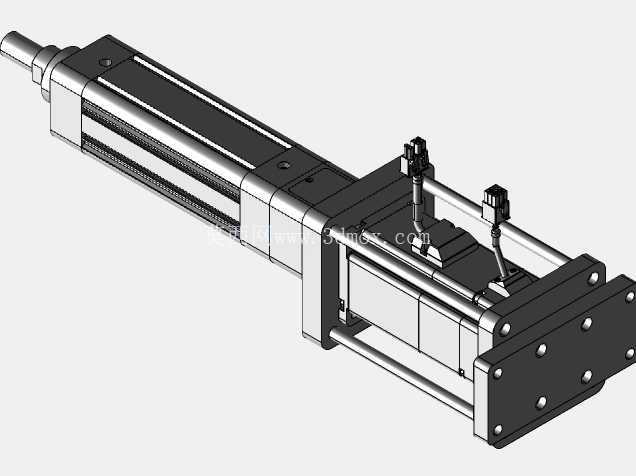

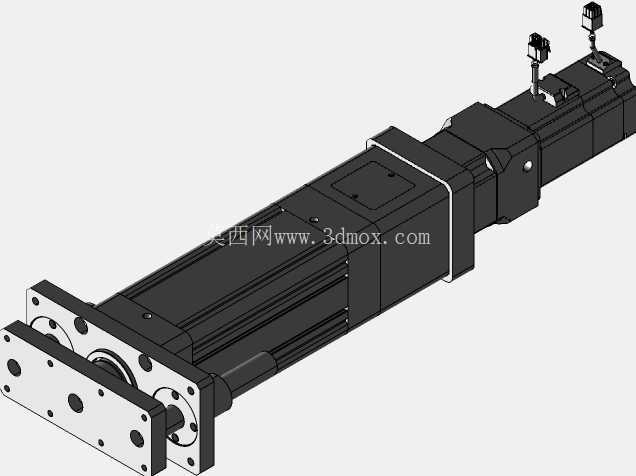

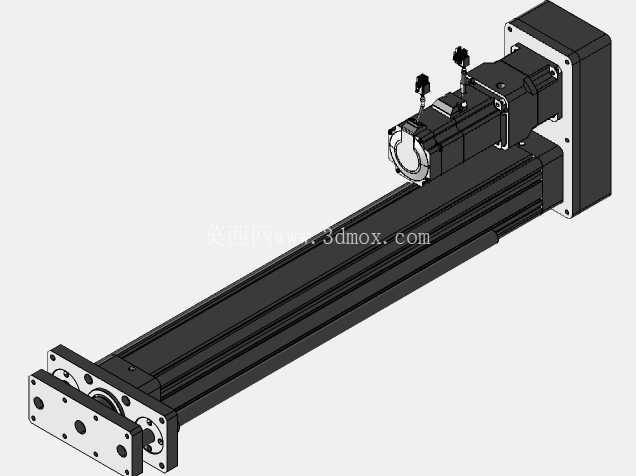

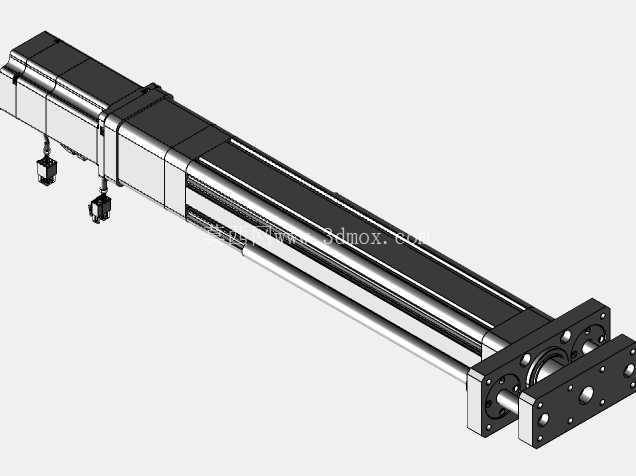

　　传动核心采用研磨级滚珠丝杠副，配合缸筒内部的导向光轴与活塞滑块，将伺服电机的旋转运动转化为高精度直线输出，重复定位精度控制在±0.02mm区间，完全能满足小型零件压装、视觉检测工位位移、物料分拣推送这类对位置精度有要求的工序需求。设计阶段充分考虑了不同工况的安装适配性，前端杆端提供内螺纹、外螺纹、法兰连接、鱼眼接头等多种接口形式，缸体侧面预留了传感器安装槽，可以直接加装磁性开关或位移传感器，不需要在缸体上二次钻孔攻丝，避免破坏缸体内部的密封结构与传动精度。

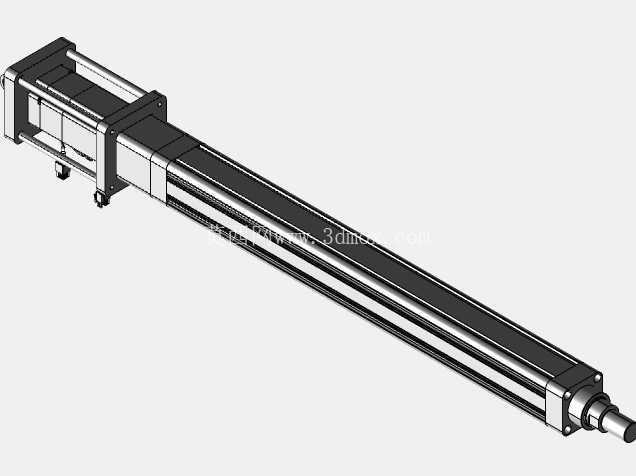

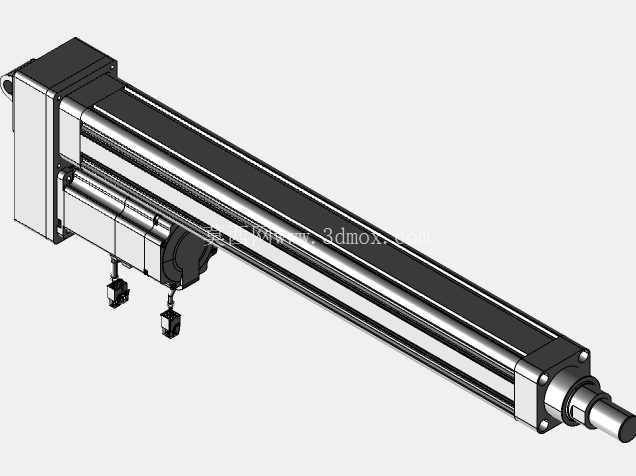

　　从运行特性来看，相比传统气动执行元件，这款电动缸不需要配套气源处理元件、电磁阀组与管路布局，整机运行噪音控制在60分贝以内，传动效率可达96%，长时间连续运行的能耗仅为同出力气缸的三分之一，也不会出现气动系统常见的气压波动导致出力不稳、低温环境下管路凝水结冰的问题。行程覆盖10mm到2000mm区间，选型时可以根据实际工位的运动行程灵活选择，不需要像气缸那样定制非标行程，最大出力可达1500kg，最高运行速度500mm/s，能覆盖绝大多数轻负载直线驱动的工况需求。

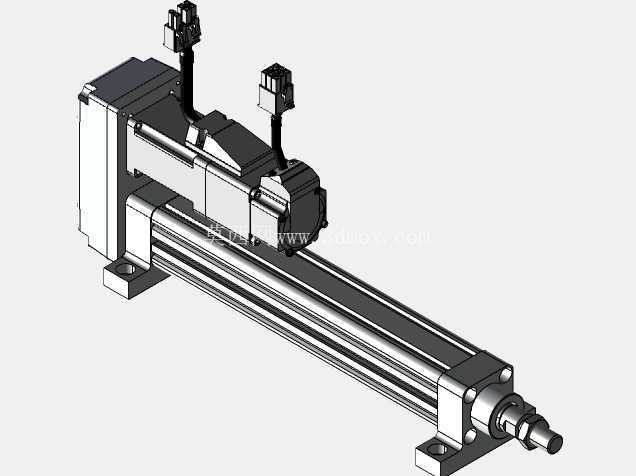

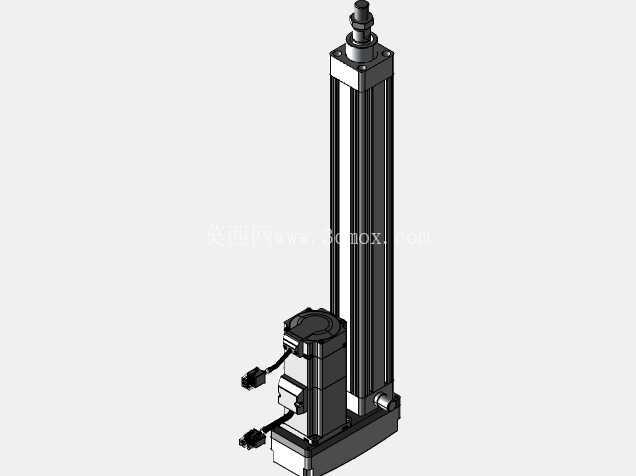

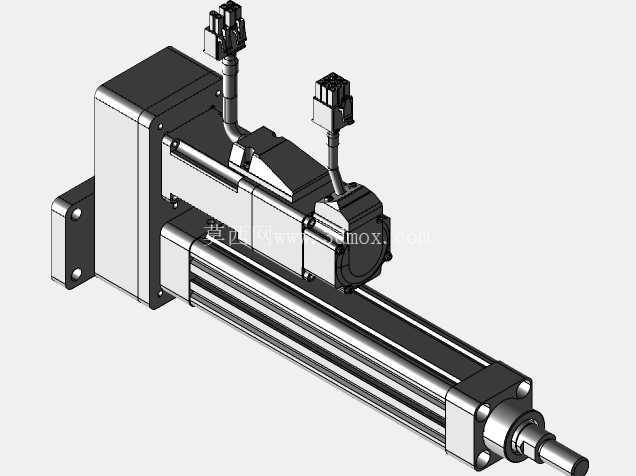

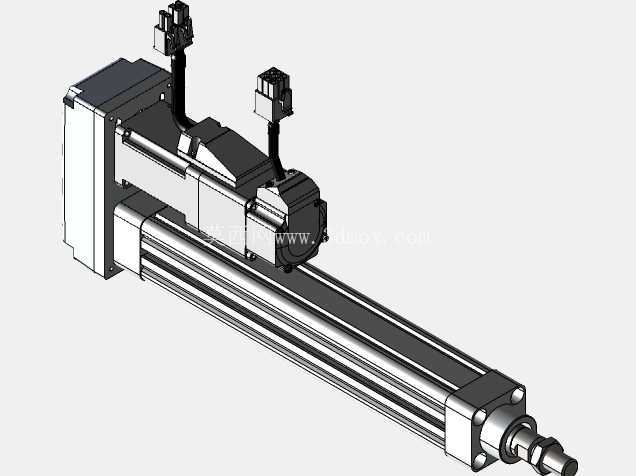

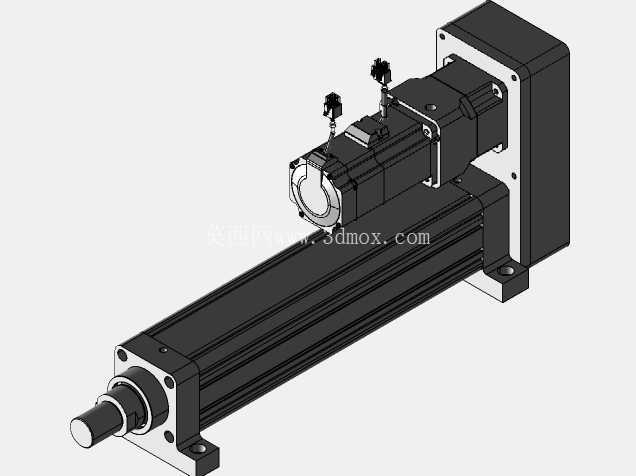

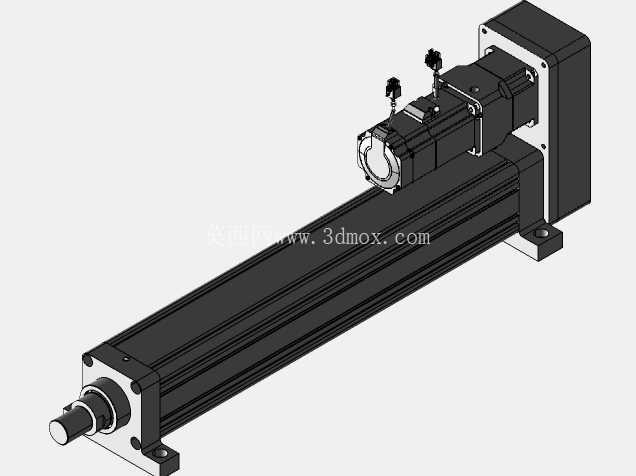

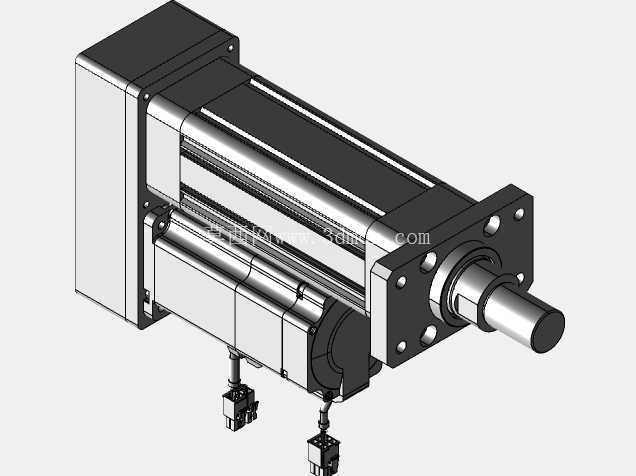

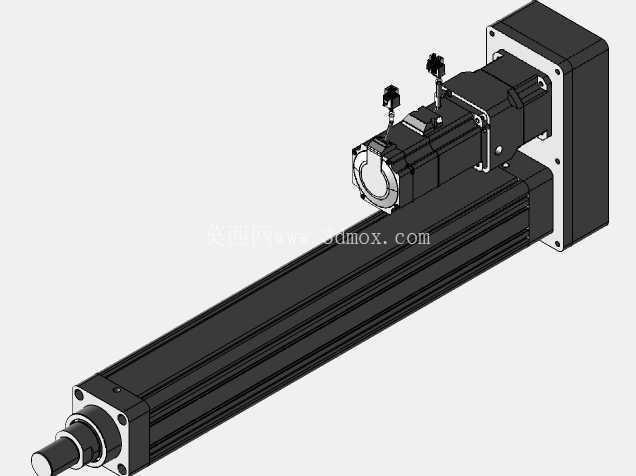

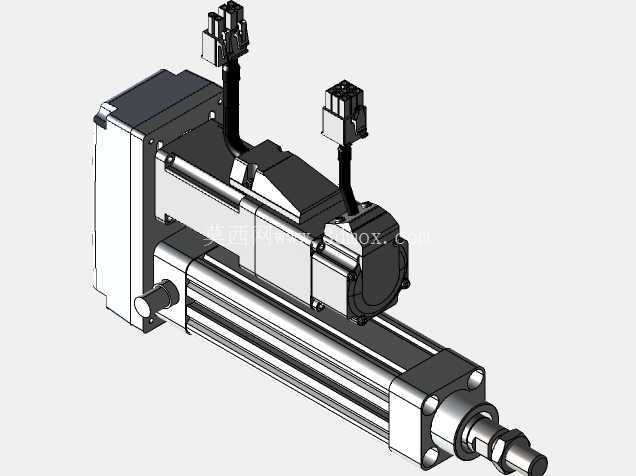

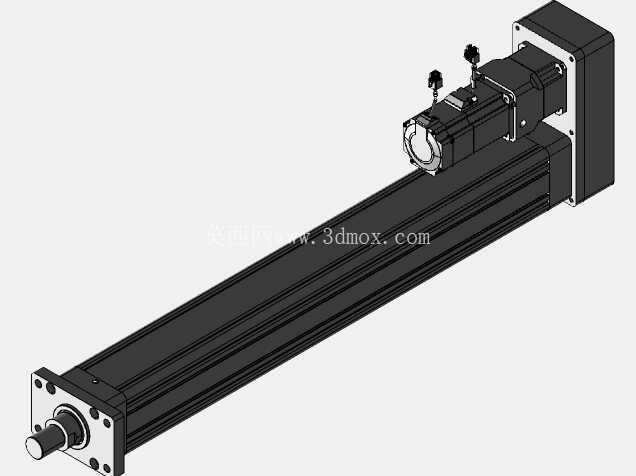

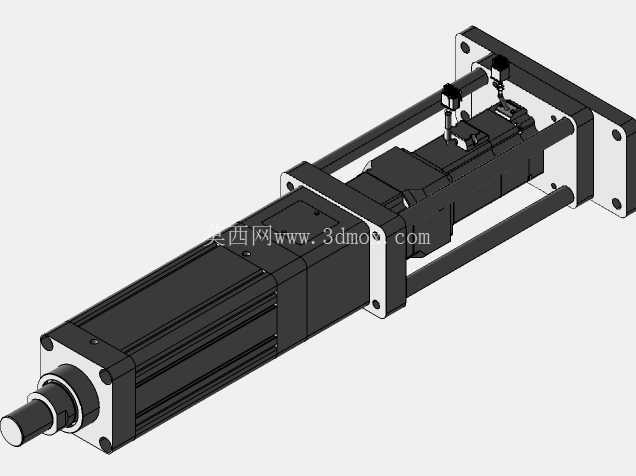

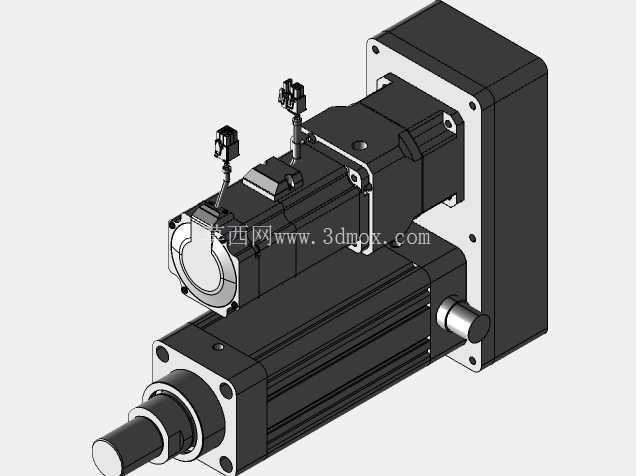

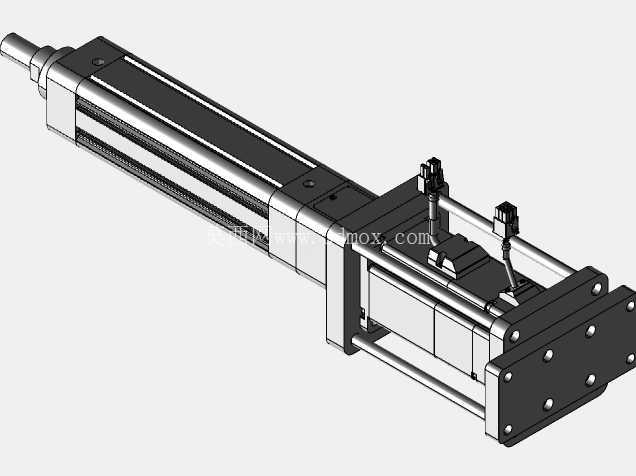

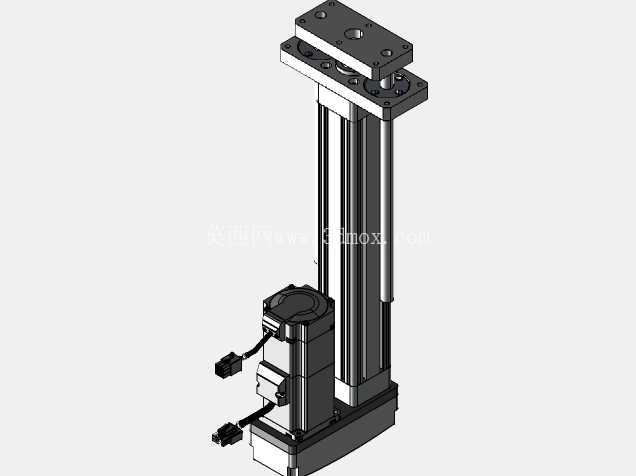

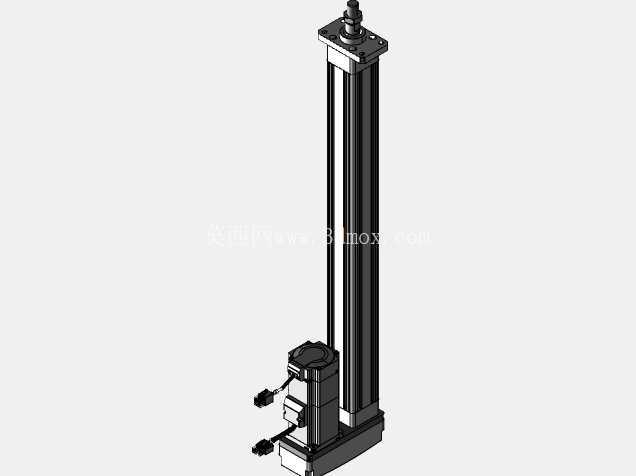

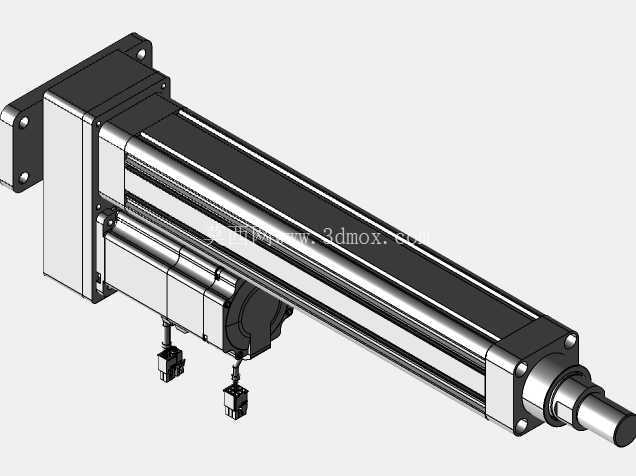

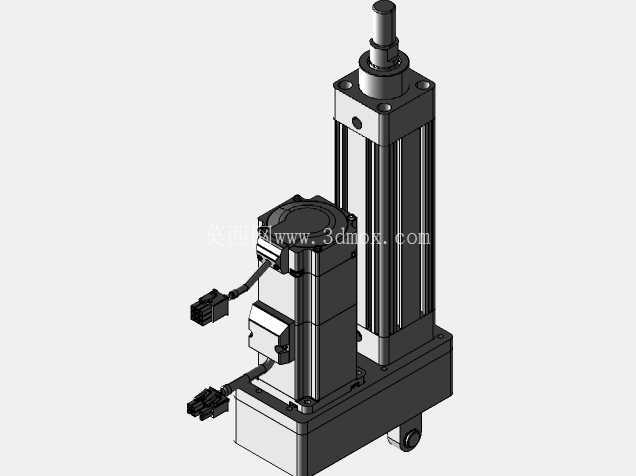

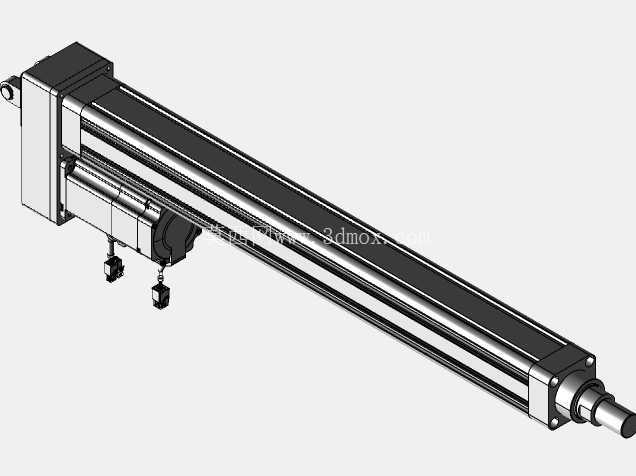

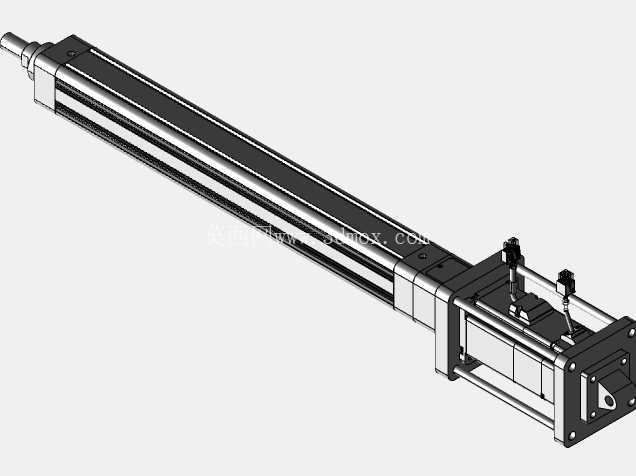

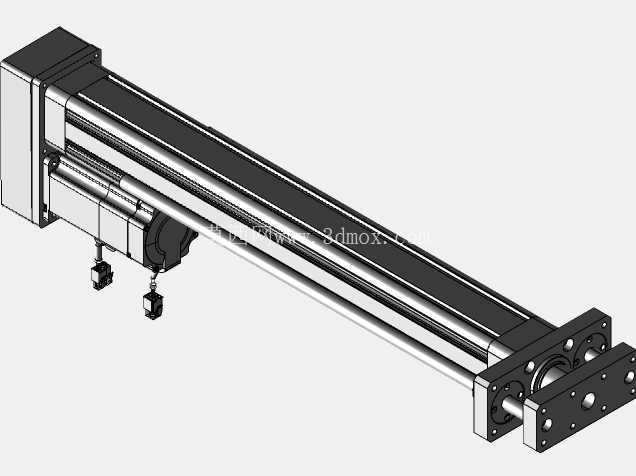

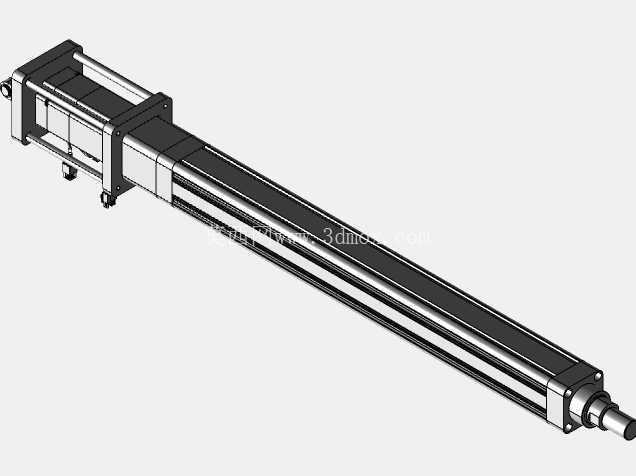

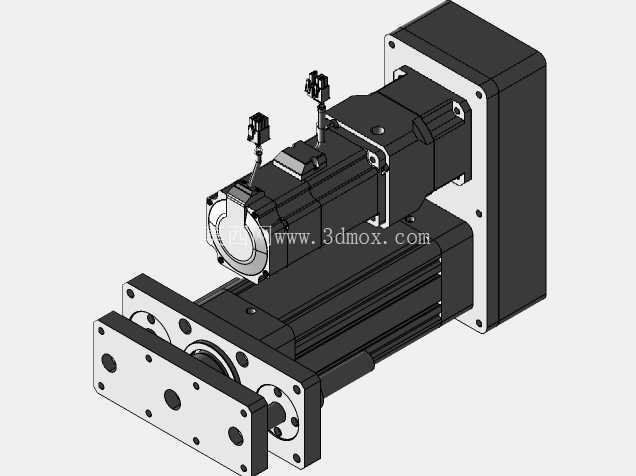

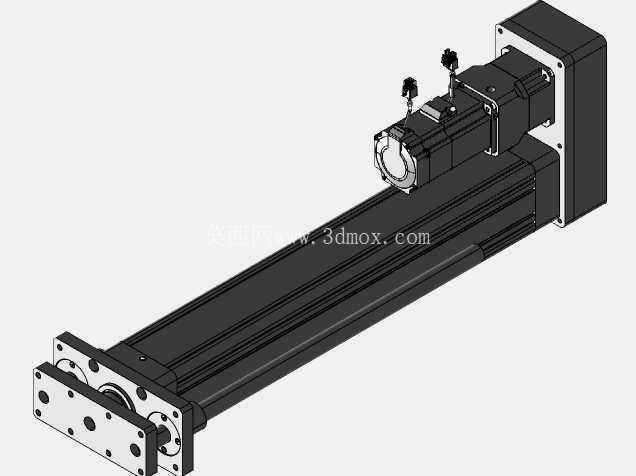

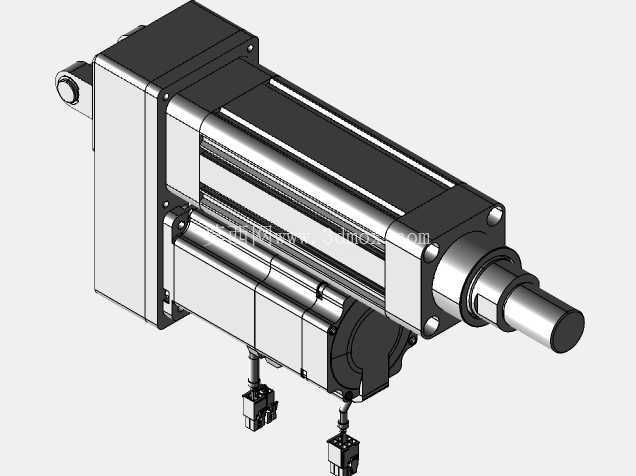

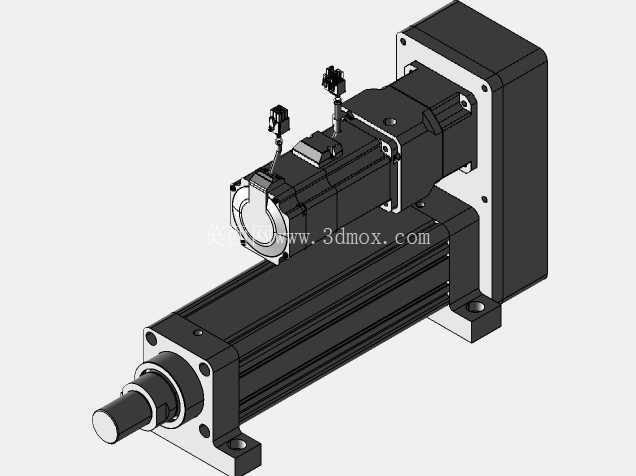

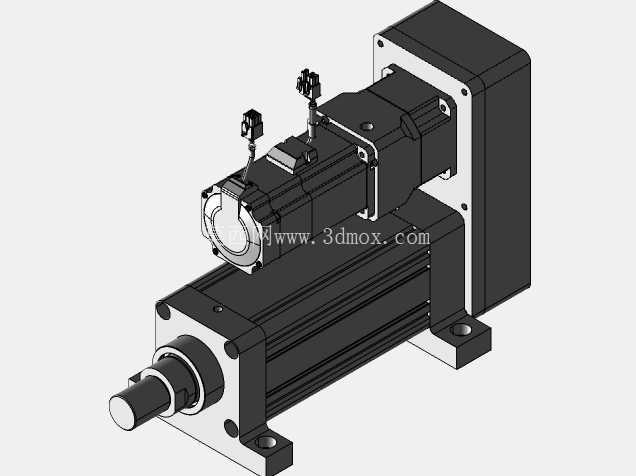

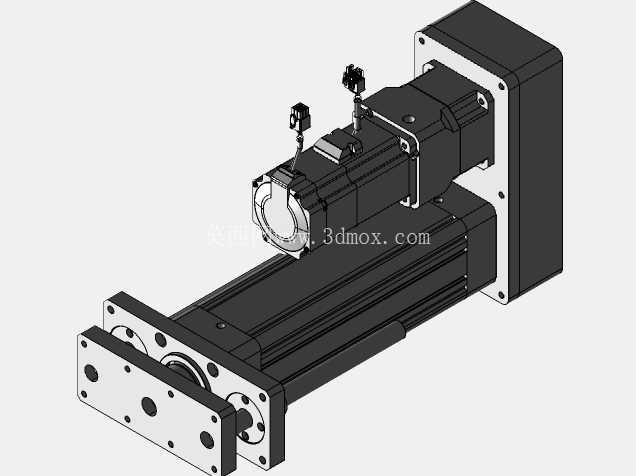

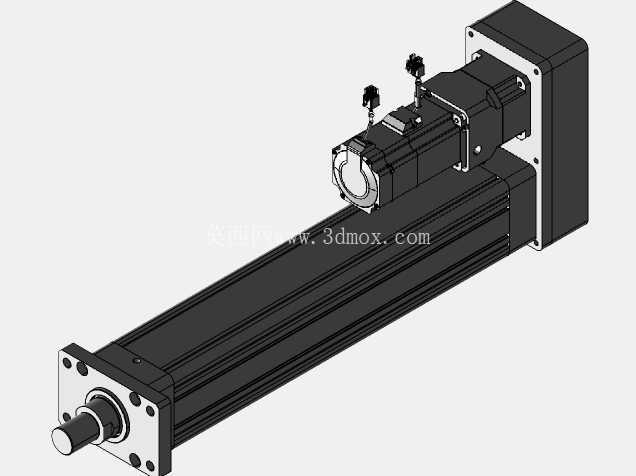

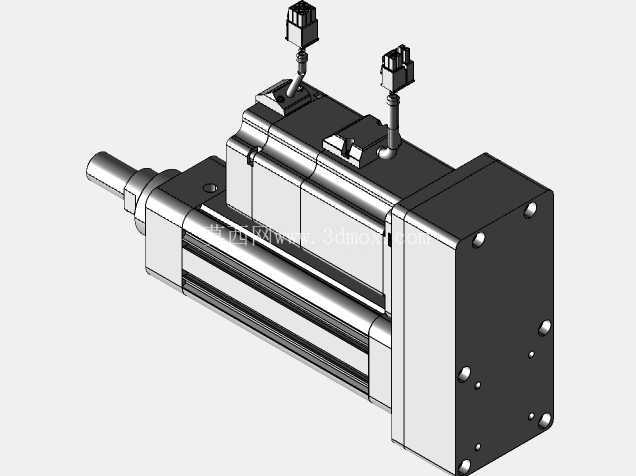

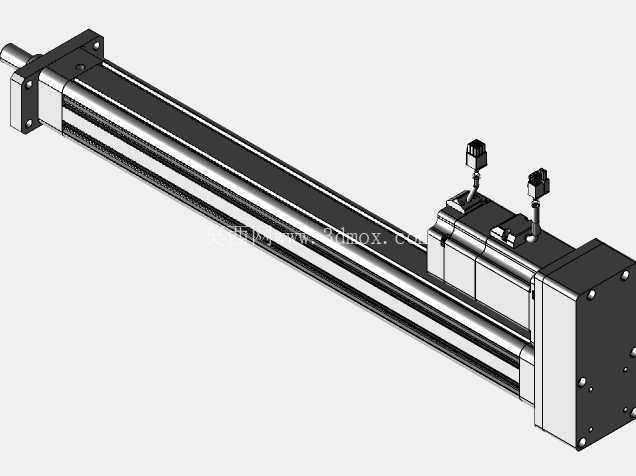

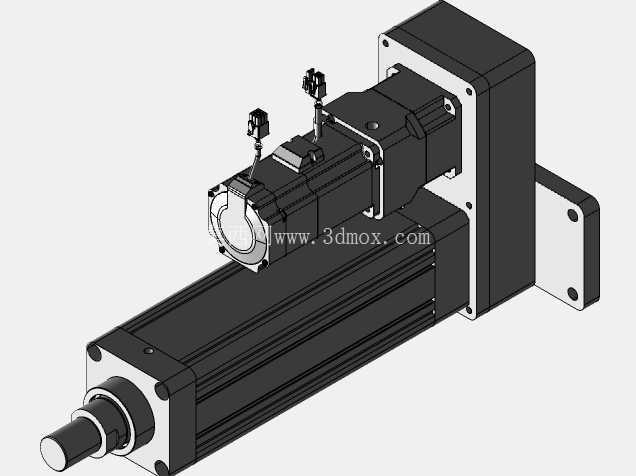

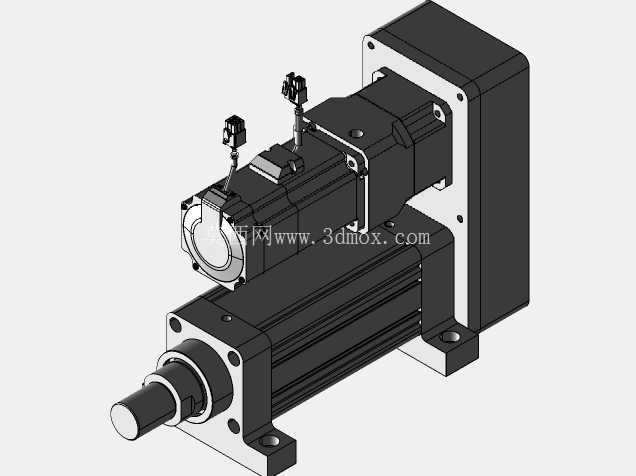

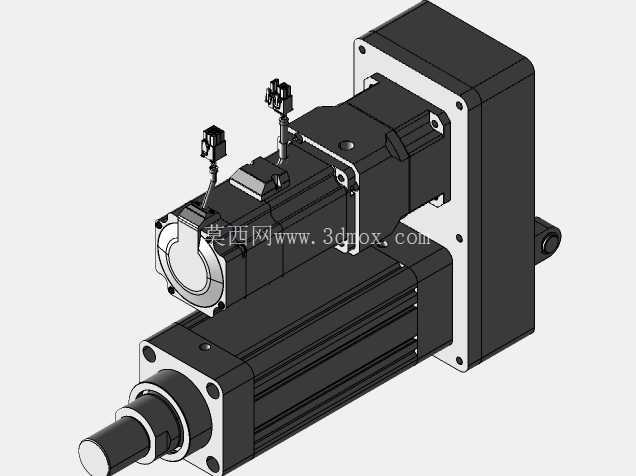

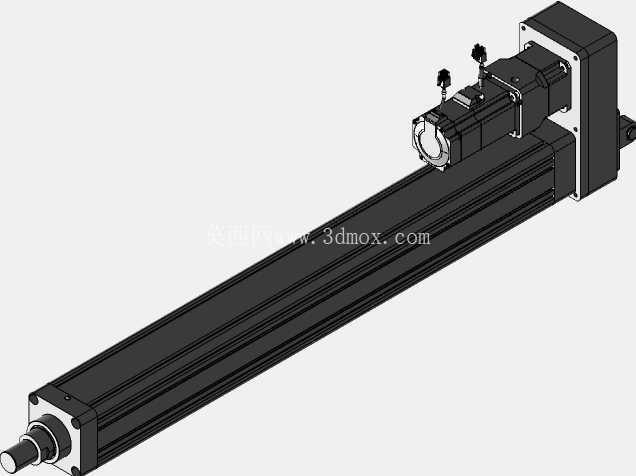

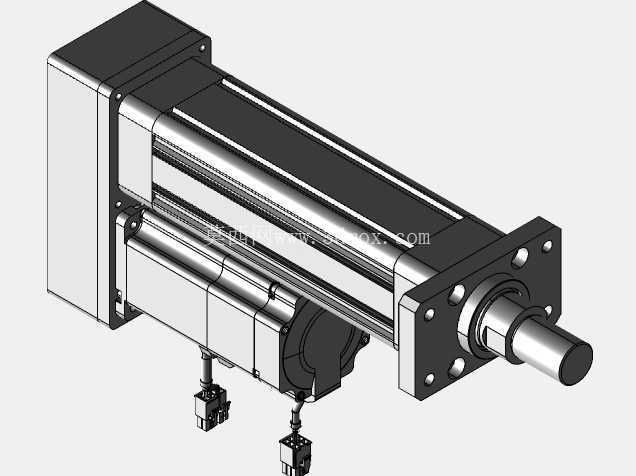

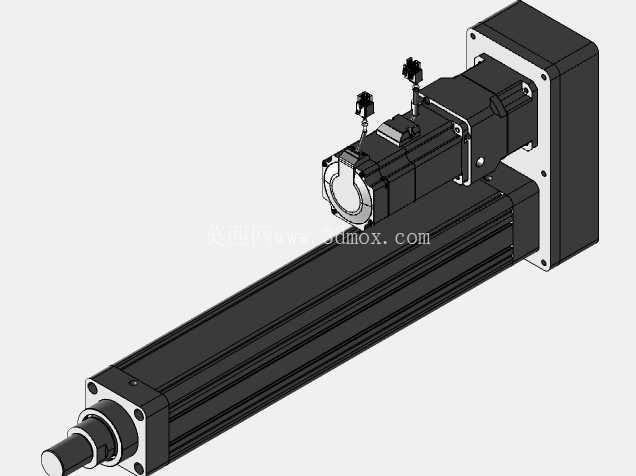

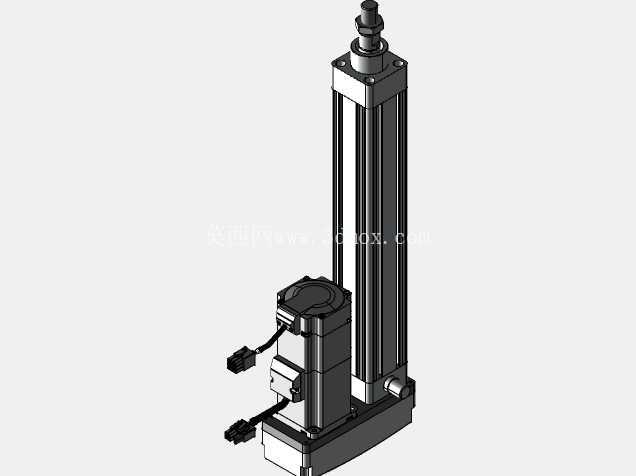

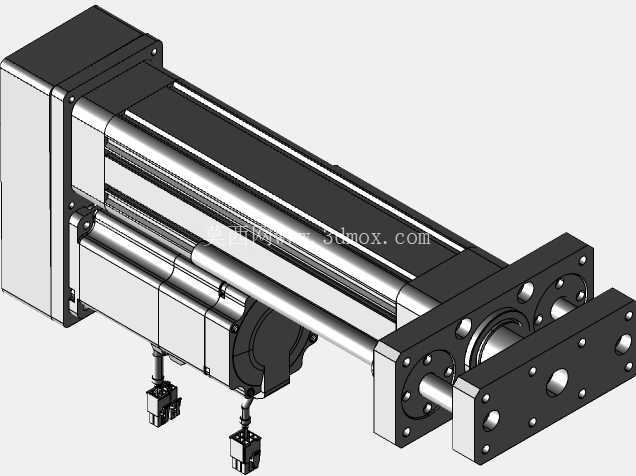

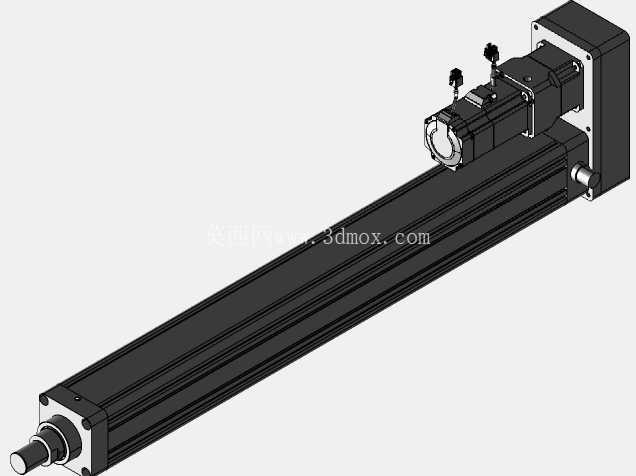

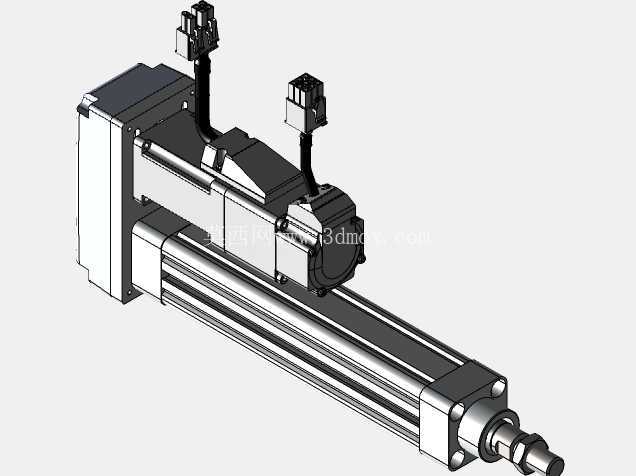

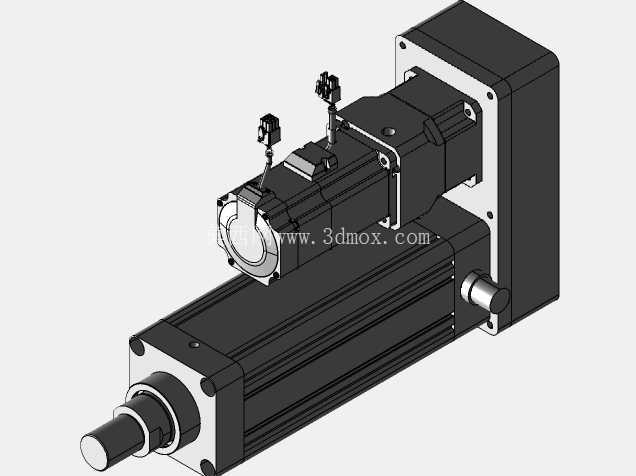

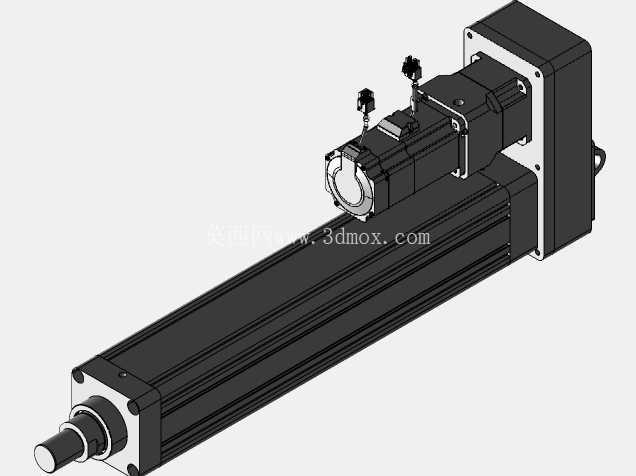

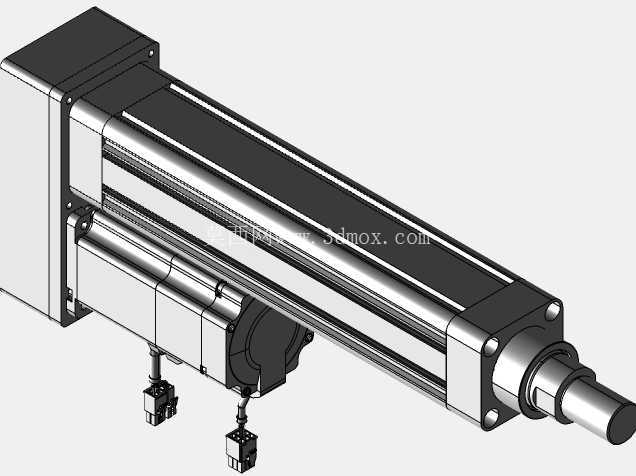

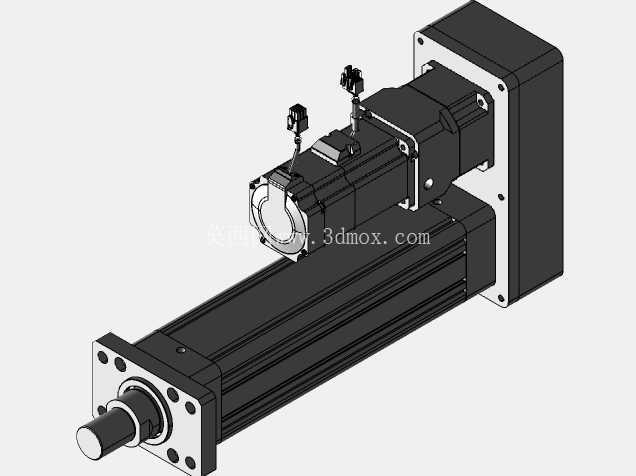

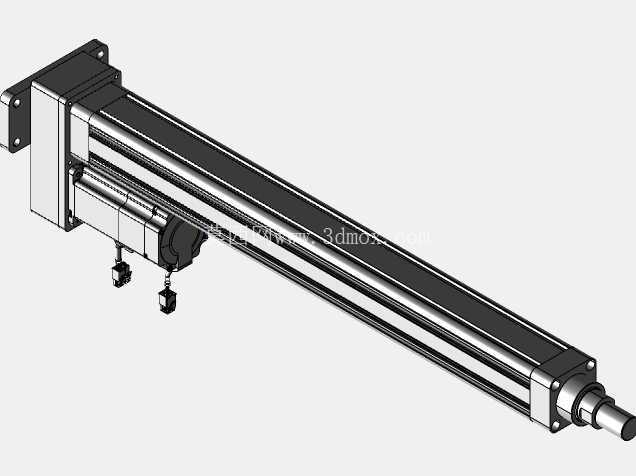

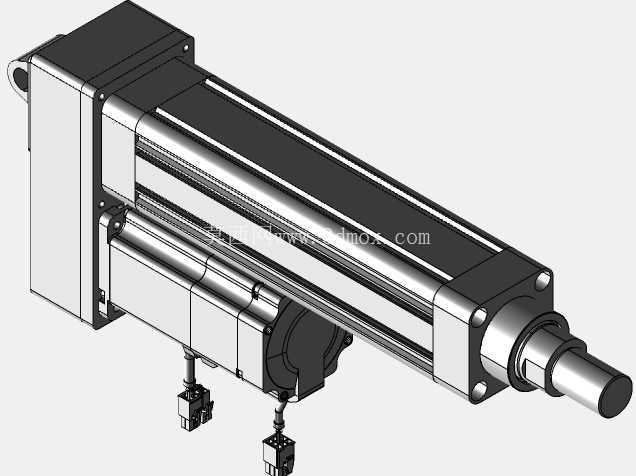

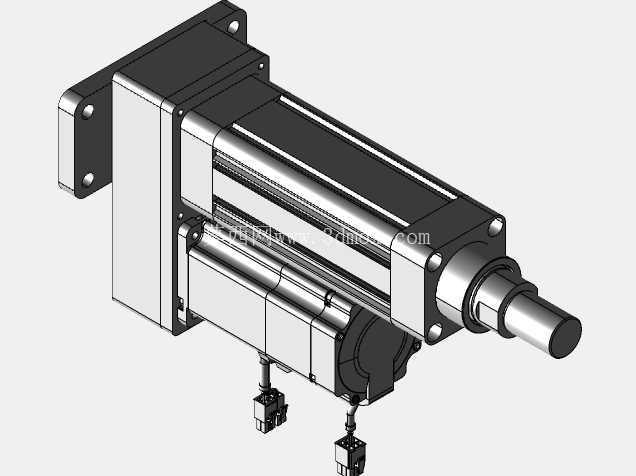

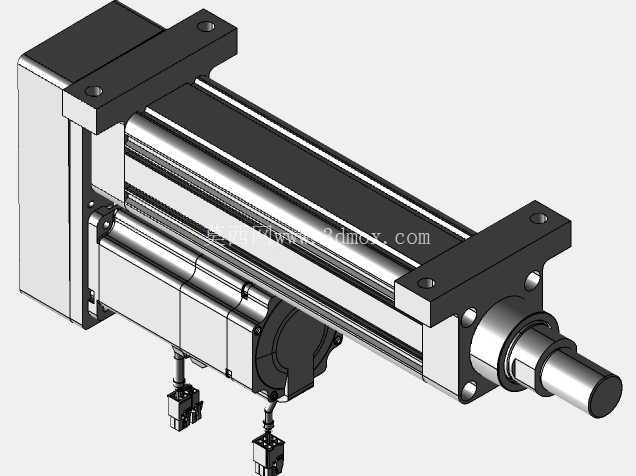

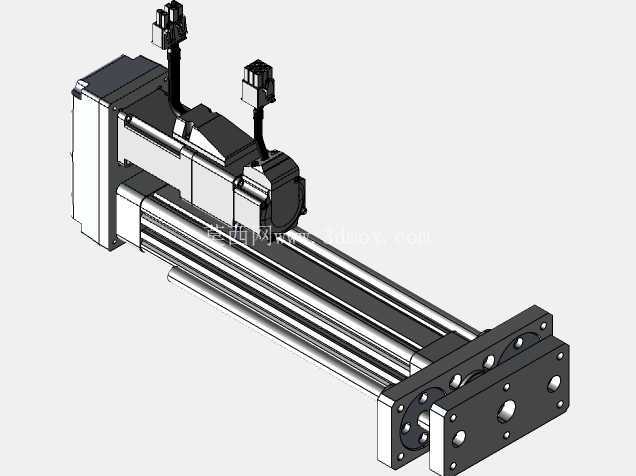

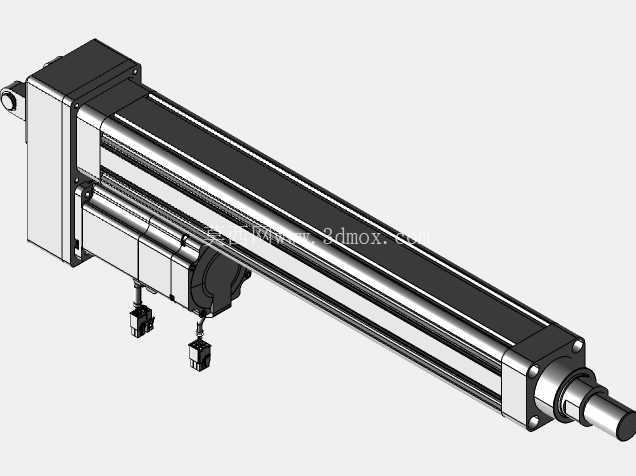

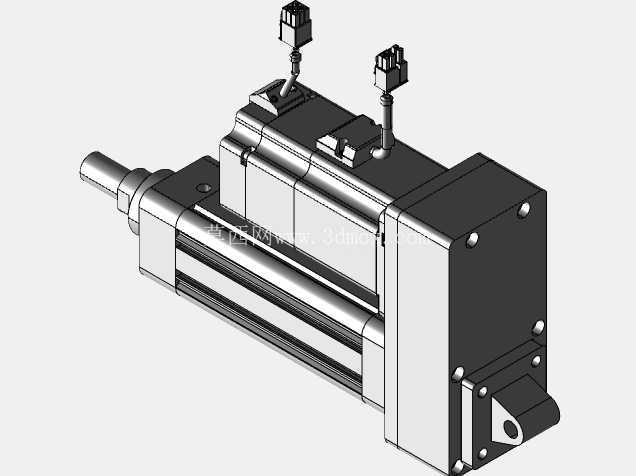

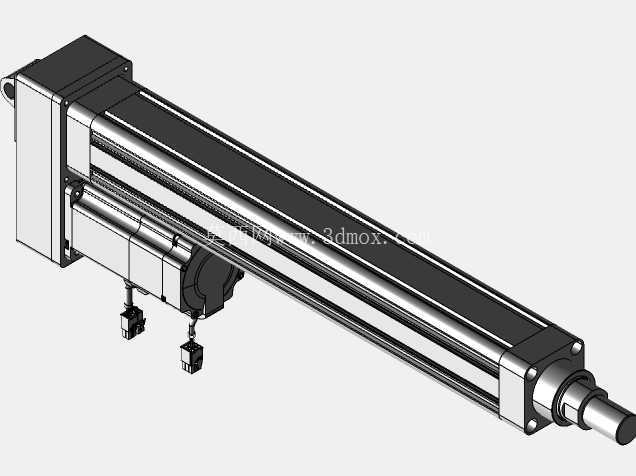

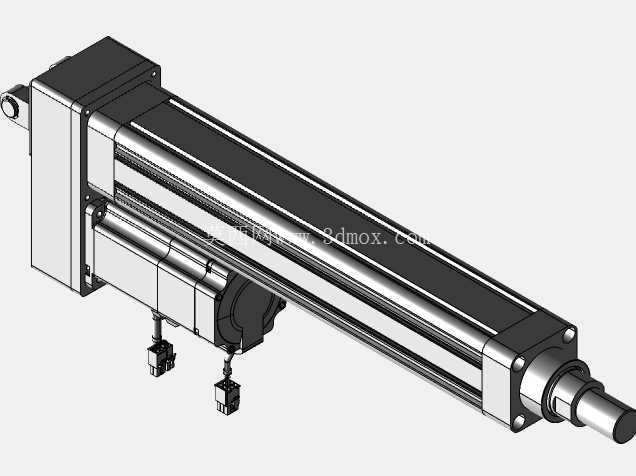

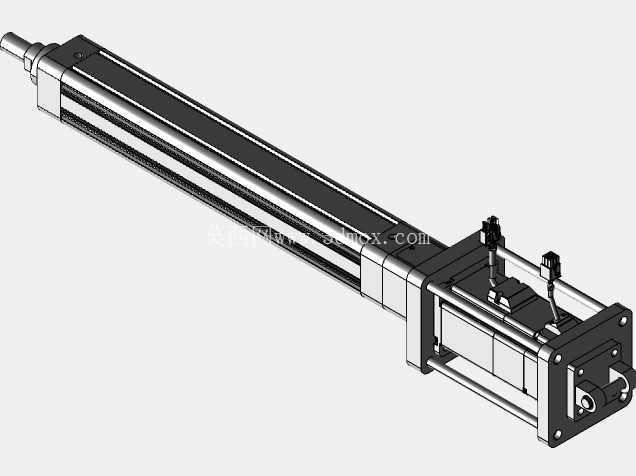

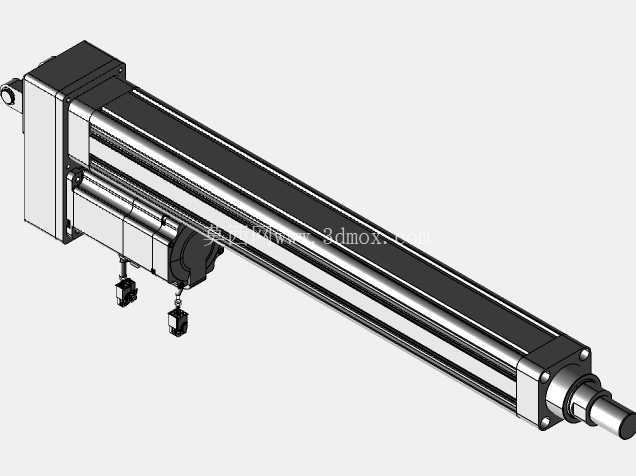

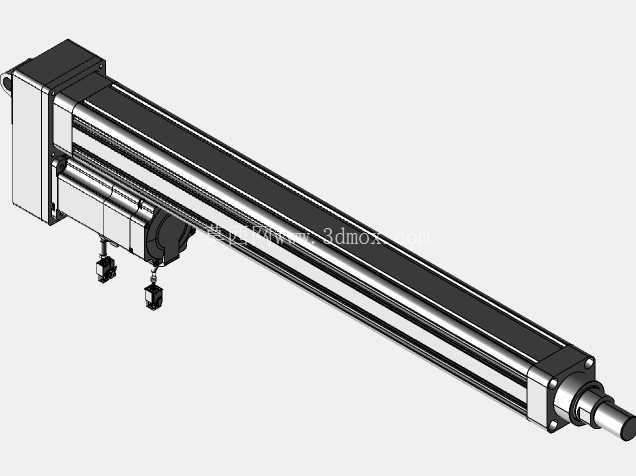

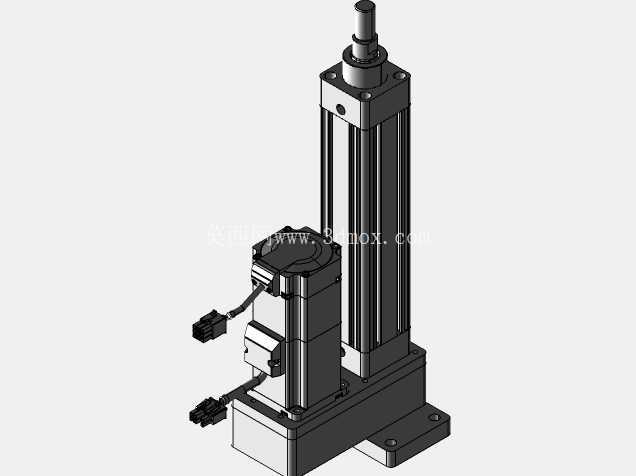

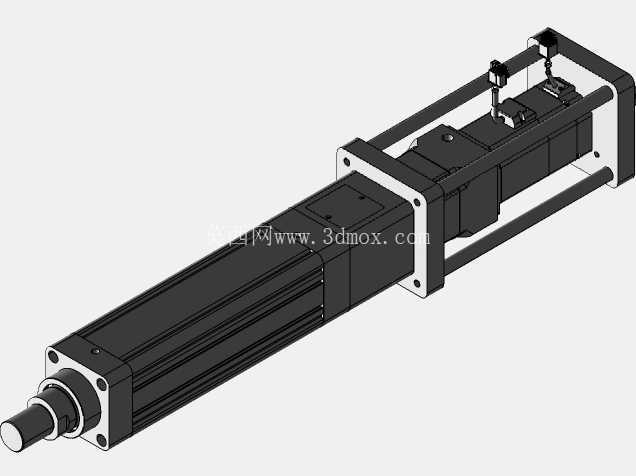

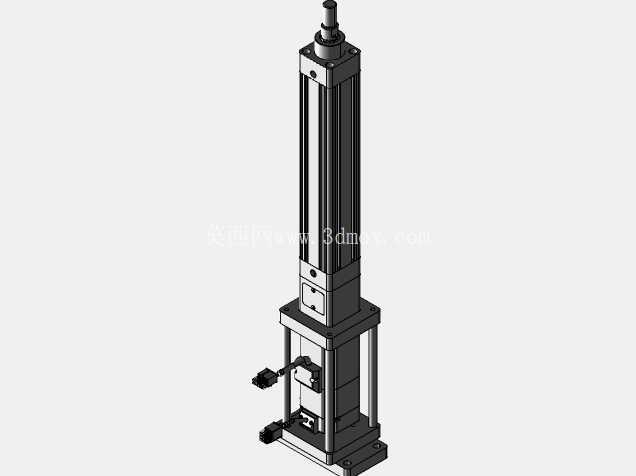

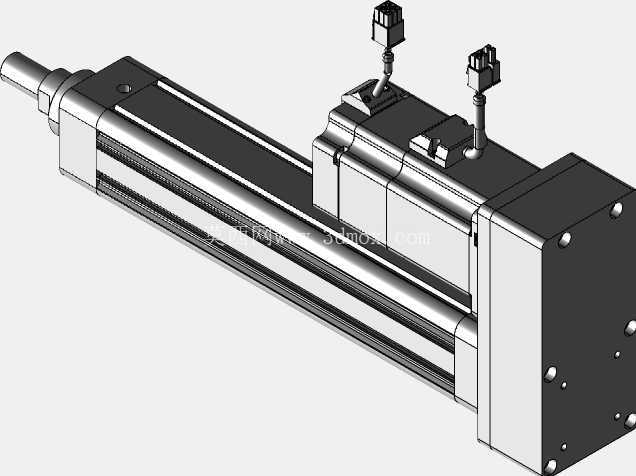

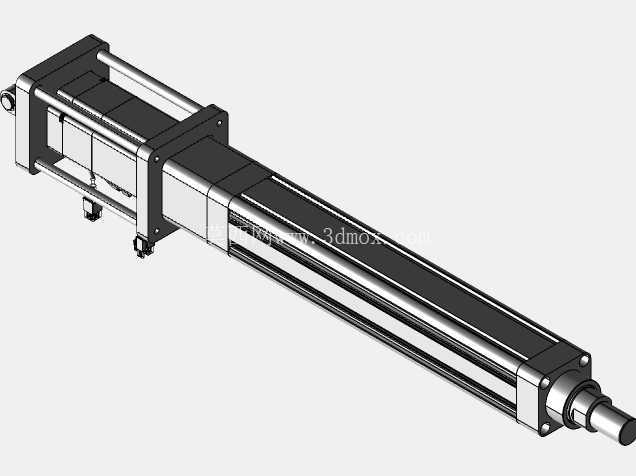

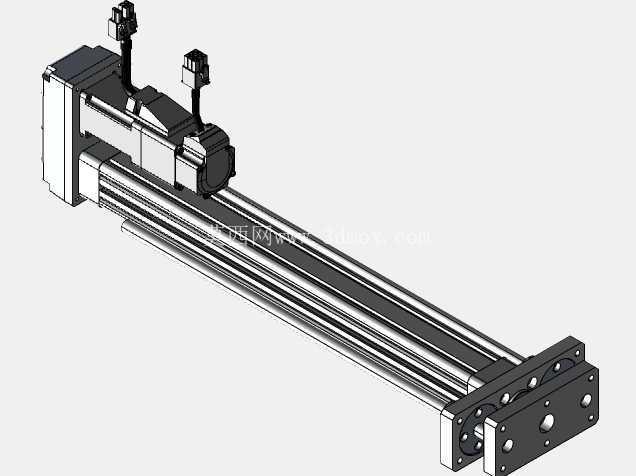

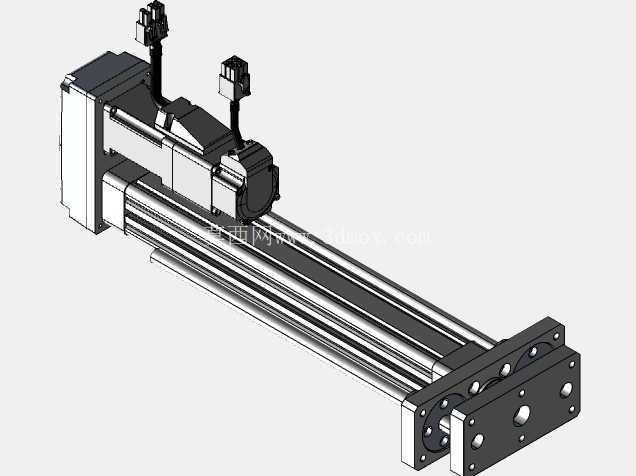

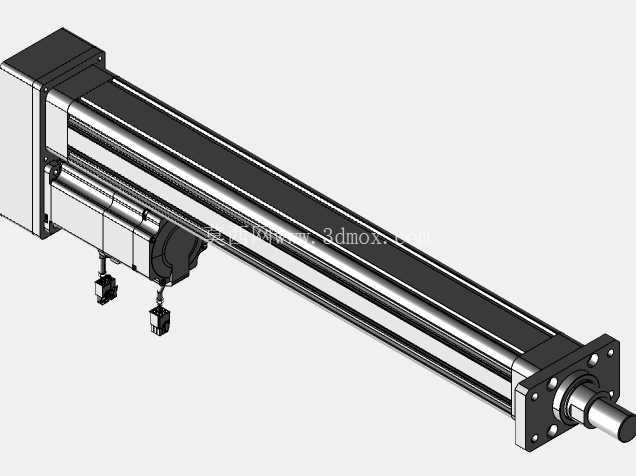

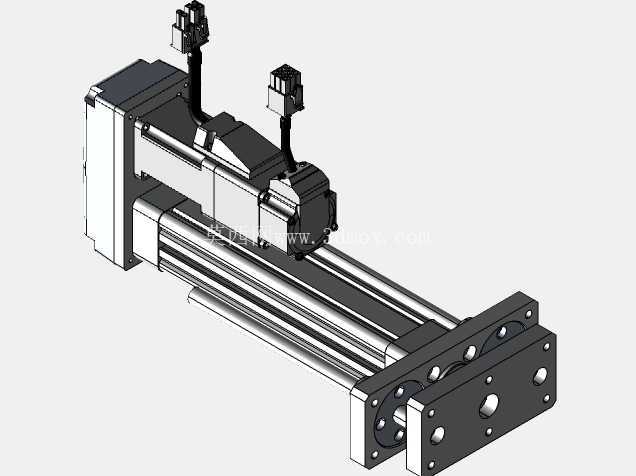

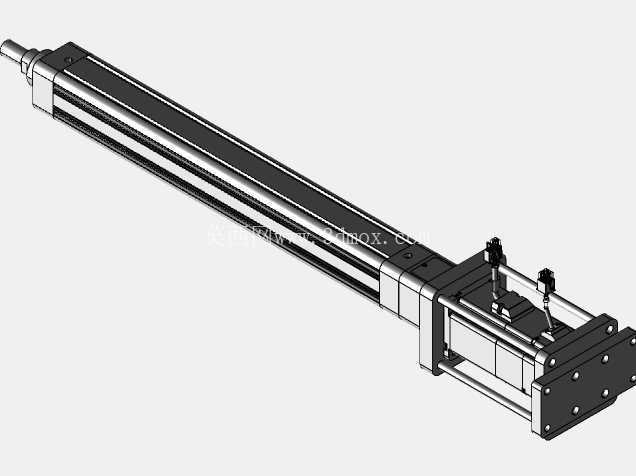

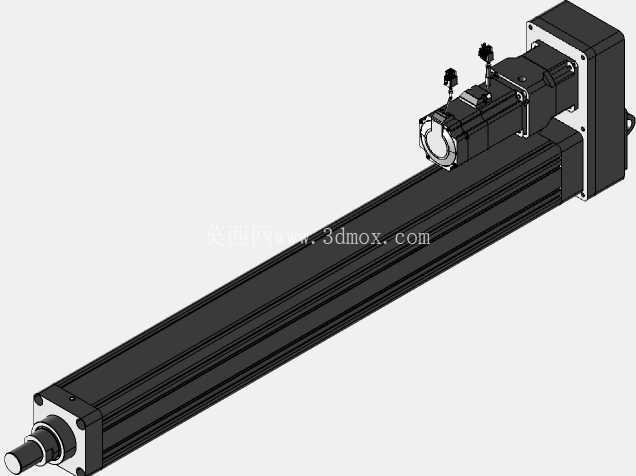

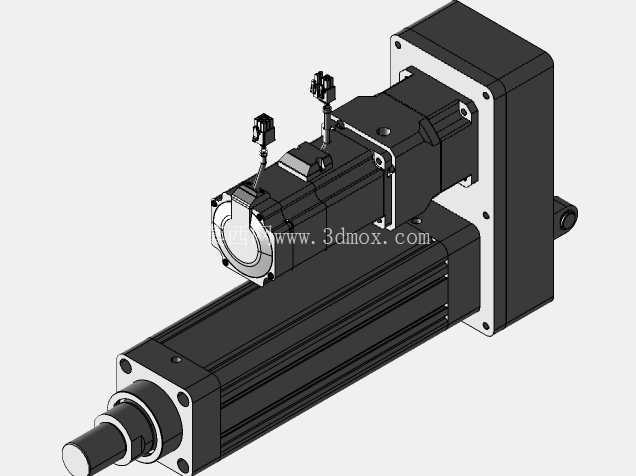

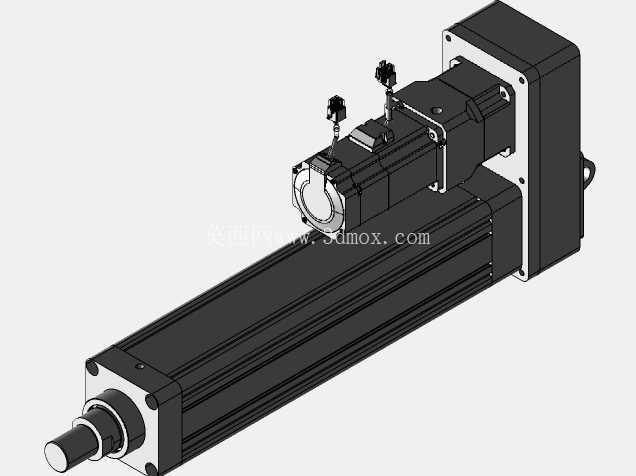

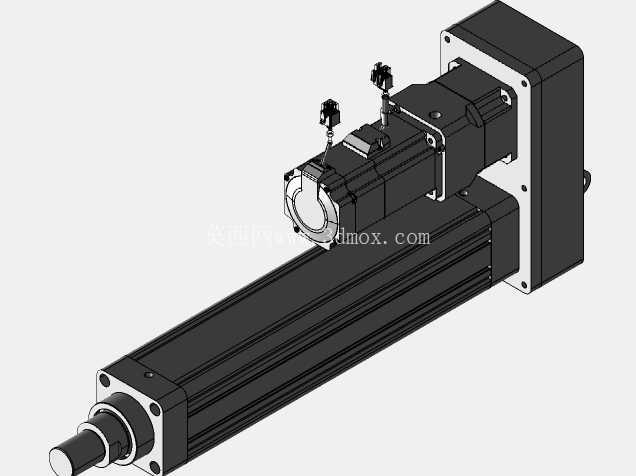

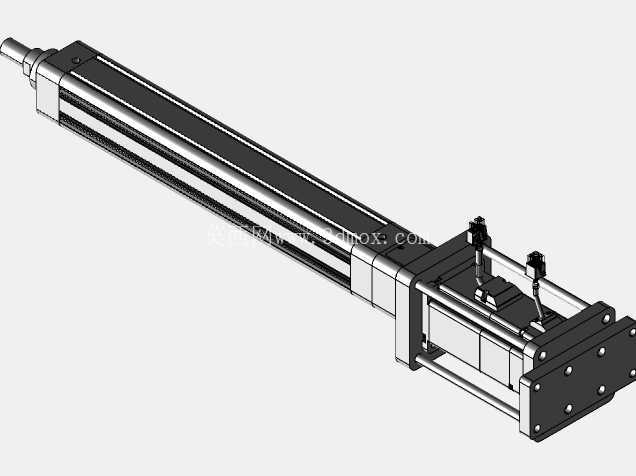

　　在结构细节处理上，丝杠副与活塞部位采用多重密封结构，能阻挡车间环境里的粉尘、切削液雾气进入缸体内部，延长内部传动件的使用寿命，电机连接端采用模块化转接法兰，可以适配不同功率、不同品牌的伺服电机，也可以根据客户需求搭配步进电机使用，降低设备的整体采购成本。在多轴运动平台搭建时，这款电动缸可以直接搭配线性导轨、滑台模组组合成XYZ三轴运动系统，也可以单轴使用作为工位的顶升、推送、压装执行元件，在医疗设备的试剂推送、食品包装的物料进给、新能源小零件的装配工位都能适配。设计时还考虑了维护便利性，缸筒两端的端盖采用可拆卸式螺栓连接，长期运行后如果需要更换密封件或润滑脂，不需要将整个缸体从设备上拆除，只需拆开端盖即可完成维护操作，大幅降低设备的停机维护时间。从安装边界尺寸来看，方形缸体的截面尺寸经过优化，在同出力等级的电动缸中截面尺寸更小，电机侧装版本的整体长度比直连版本缩短近30%，适合安装空间局促的小型设备内部使用，缸体表面采用硬质阳极氧化处理，耐磨耐腐蚀，即使在有少量腐蚀性气体的车间环境里也能长期稳定运行。
