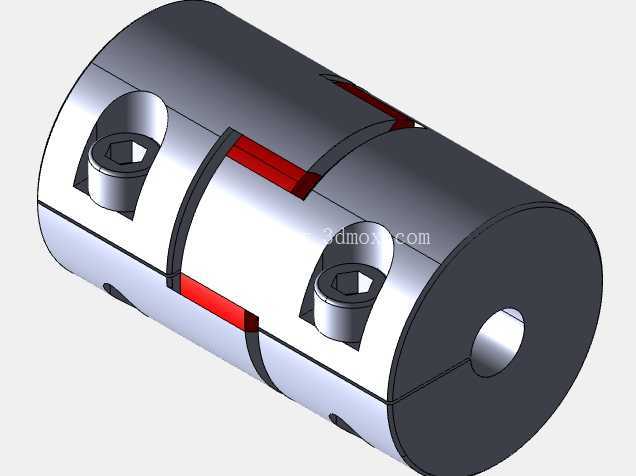

JM2-40型夹紧式梅花弹性联轴器结构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1127707
  • JM2-40型夹紧式梅花弹性联轴器结构

做传动结构设计快十二年,经手的联轴器选型没有一百也有八十,这款JM2-40规格的夹紧式梅花弹性联轴器,是中小扭矩传动场景里适配性极强的一类结构。先从实际落地的场景说,这类结构最常出现在伺服电机与滚珠丝杠的传动连接位,不管是桌面级数控雕铣设备的进给轴、小型皮带输送线的驱动端、还是包装机械里的分度盘传动链路,都能看到同结构联轴器的身影——它不需要像刚性联轴器那样苛求两轴的绝对对中精度,也不会像膜片联轴器那样对安装同轴度误差容忍度极低,对于中小负载、转速在三千转每分以内的传动场景,容错率和使用寿命的平衡做得非常好。

从功能特性上拆解,这款联轴器采用的是三瓣式梅花弹性体嵌合结构,中间的红色弹性垫为聚氨酯材质,硬度通常在邵氏92A左右,既能补偿两轴之间存在的径向、角向以及轴向安装偏差,又能在传动过程中吸收启动、换向时的冲击振动,避免硬连接带来的应力集中损伤电机轴承或者丝杠端面。两端的夹紧座采用铝合金一体加工成型,表面做了硬质阳极氧化处理,重量比同规格钢制联轴器轻六成以上,转动惯量更低,非常适配伺服电机这类需要频繁启停、正反转的高响应传动场景,不会因为转动惯量过大拖慢系统的动态响应速度。

再说到设计思路上的细节,两端轴孔采用的是开口夹紧结构,侧面预留内六角紧定螺钉的安装位,安装时不需要加热或者额外的压装工具,只要将两侧轴分别插入对应轴孔,拧紧侧面的紧定螺钉就能实现无间隙抱紧,相比传统的键槽连接方式,这种夹紧结构不会在轴表面产生压痕,后期拆卸维护的时候也不会出现锈死、卡滞的问题。中间的梅花瓣形空腔和弹性体的配合间隙控制在0.1毫米以内,既保证了扭矩传递时没有回程间隙,又给弹性体预留了受力变形的补偿空间,不会因为装配过紧导致弹性体过早出现疲劳开裂。

关于安装边界和尺寸适配,这款JM2-40规格的联轴器,外径为40毫米,总长度通常在66毫米左右,两端轴孔的适配范围覆盖8毫米到20毫米的常见输出轴径,不管是400W、750W伺服电机的14毫米、19毫米输出轴,还是对应规格的滚珠丝杠12毫米、15毫米轴端,都能通过选配不同轴孔规格的夹紧座实现适配。安装时需要注意,两轴的径向偏移量不能超过0.2毫米,角向偏差控制在1度以内,轴向预留的窜动间隙保持在0.5到1毫米之间,就能保证弹性体的使用寿命达到两万小时以上。另外在安装紧定螺钉的时候,要采用对角分次拧紧的方式,每次拧紧力矩控制在6牛米左右,避免单侧受力过大导致夹紧座变形,出现轴孔不同心的问题。

实际使用中还要注意,这类铝合金夹紧式梅花联轴器不适合用在重载、大冲击的传动场景,比如破碎机、大型输送机的主传动端,这类场景扭矩波动大,聚氨酯弹性体很容易被压溃,夹紧结构也容易出现打滑。但在轻载、高精度要求的传动链路里,它的优势非常明显:没有传动间隙、拆装方便、补偿能力强、转动惯量低,而且铝合金材质本身不导磁,用在有磁干扰要求的检测设备传动位也不会影响周边传感器的精度。建模的时候要特别注意,夹紧开口的缝隙宽度要控制在2毫米,开口的末端要做直径3毫米的应力释放孔,避免拧紧螺钉的时候夹紧座从开口末端开裂;弹性体的瓣形轮廓要和两端金属座的凹槽完全贴合,建模时不要留过大的配合间隙,不然实际装配后会出现传动回差,影响传动精度。
