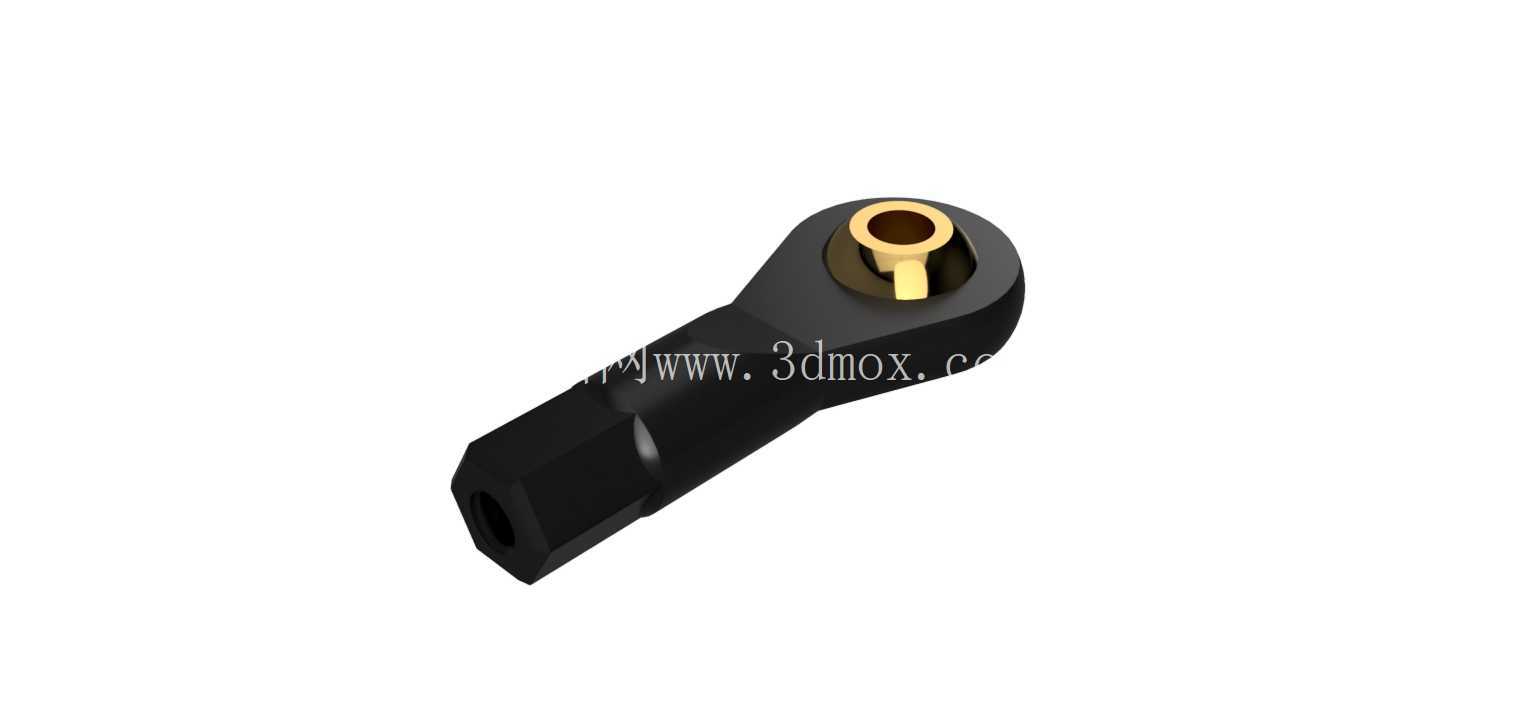

遥控模型车用转向传动拉杆结构

　　在比例遥控模型车的行走系统里，拉杆是连接舵机输出摇臂与转向轮羊角、或是悬挂上下摆臂与避震支架的核心传力零件，其结构合理性直接决定车辆转向响应精度、悬挂动作顺滑度以及高速行驶时的轮位稳定性，是模型车底盘调校中不可忽视的基础零件。这类拉杆的设计首先要匹配对应车型的安装边界，两端球头的安装孔位需要和舵机摇臂、转向杯的固定销直径完全契合，杆身长度需要预留足够的调节余量，方便玩家根据赛道特性调整前轮前束角、camber角等定位参数，避免出现转向死点或者轮组干涉的问题。

　　从实际使用场景来看，越野类遥控车在飞坡落地、高速过弯时，拉杆需要承受来自轮组的瞬时冲击载荷，因此杆身多采用高强度铝合金或者碳纤维材质制作，在保证足够抗弯、抗扭强度的同时尽可能降低自身重量，减少悬挂系统的非簧载质量，提升避震器的响应速度。两端的球头结构需要具备一定的摆动角度余量，能够适应悬挂上下跳动、转向左右摆动时的角度变化，同时球头与球头扣之间的配合间隙要控制在合理范围内，间隙过大会导致转向虚位明显，高速行驶时容易出现轮组抖动，间隙过小则会增大传动阻力，导致舵机负载升高、转向动作卡顿。

　　设计这类拉杆时，首先要确定两端连接点的运动轨迹，通过运动仿真校核拉杆在整个悬挂行程、全转向角度范围内的长度变化量，避免出现运动干涉或者拉杆被拉扯、挤压变形的情况。杆身的直径选择需要结合车型比例来确定，1/10比例的越野车型拉杆直径多在3-4mm区间，1/8比例的大尺寸车型则需要更粗的杆身来应对更大的冲击载荷，杆身两端的螺纹段长度要足够，配合正反牙设计可以实现不拆卸拉杆即可快速调整长度，大幅提升底盘调校的效率。安装边界上，拉杆两端球头的固定方式多采用M2或者M3的机米螺丝锁紧在固定销上，部分高端车型会采用卡簧式的快拆结构，方便维护更换。

　　在实际装配过程中，需要保证左右两侧拉杆长度一致，避免出现转向角度不对称、车辆直线行驶跑偏的问题，同时球头扣的安装方向要避开与车架、避震器、轮圈等周边零件的运动路径，在悬挂压缩到最低点、转向打到最大角度时，要预留至少1mm以上的安全间隙，防止零件碰撞磨损。这类拉杆除了应用在遥控模型车上，其结构原理也和全尺寸汽车的转向拉杆、悬挂稳定杆连杆一致，只是尺寸和载荷等级根据使用场景做了等比例缩放，设计过程中遵循的机械原理、强度校核逻辑完全相通，对于理解实车底盘传动结构也有很强的参考价值。在细节处理上，杆身表面通常会做阳极氧化处理提升耐磨和耐腐蚀性能，球头内部会添加润滑脂降低转动阻力，减少长时间使用后的磨损虚位，部分针对竞赛场景设计的拉杆还会在杆身加工轻量化凹槽，在不降低结构强度的前提下进一步减轻重量，提升车辆的动态响应表现。
