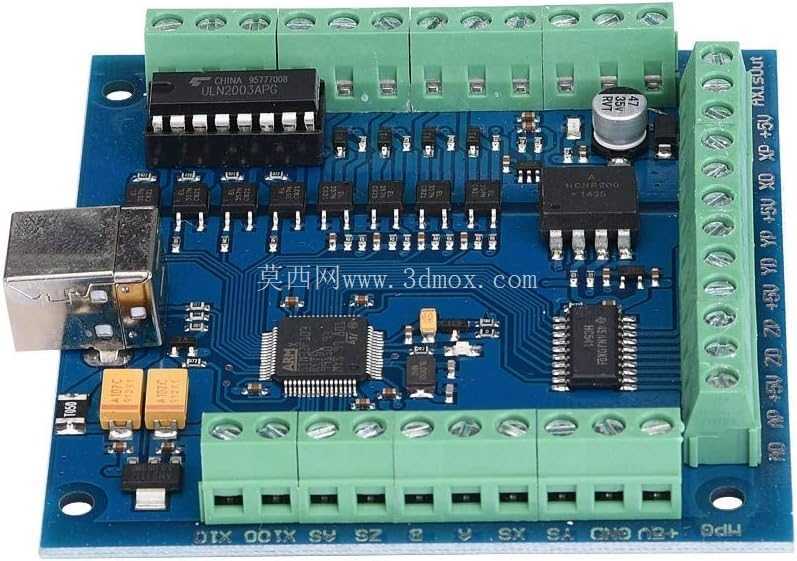

STB4100适配Mach3四轴运动控制板卡

在桌面级数控加工、小型雕刻设备以及DIY数控改造场景中，运动控制卡是衔接上位机软件与执行机构的核心部件，这款适配Mach3系统的STB4100运动控制卡，正是针对中小型数控设备的控制需求完成的硬件设计。从实际应用场景来看，该板卡可直接对接步进电机驱动器、伺服驱动器，接收上位机传输的运动轨迹指令，完成脉冲方向信号的输出，同时可接入限位开关、原点开关、急停按钮等外部IO信号，实现加工过程中的状态反馈与安全联锁，常见于小型数控铣床、木工雕刻机、等离子切割机以及教学用数控实验平台的控制回路中。

从功能特性层面看，板卡采用USB接口与上位机通讯，无需额外安装PCI采集卡，降低了对工控机硬件接口的要求，普通台式机甚至笔记本即可完成驱动搭载与控制输出。板载四路独立的脉冲方向输出通道，可支持四轴联动的运动插补计算，单轴最高输出脉冲频率可满足中小型设备的高速进给需求，同时板上集成了光耦隔离电路，将上位机通讯侧与外部驱动、IO侧的电路进行电气隔离，避免驱动器启停时的反向电动势、现场电磁干扰串入控制回路造成上位机死机或者指令误发，提升整套设备运行的抗干扰能力。输入输出端口均采用插拔式接线端子设计，现场接线时无需焊接，直接压接导线后插入端子即可完成接线，后期维护更换板卡时也可快速拆线，减少设备停机时间。

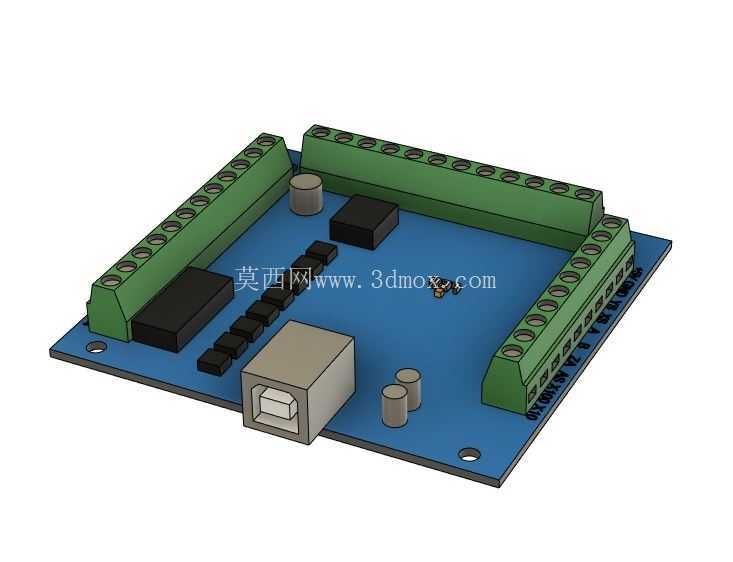

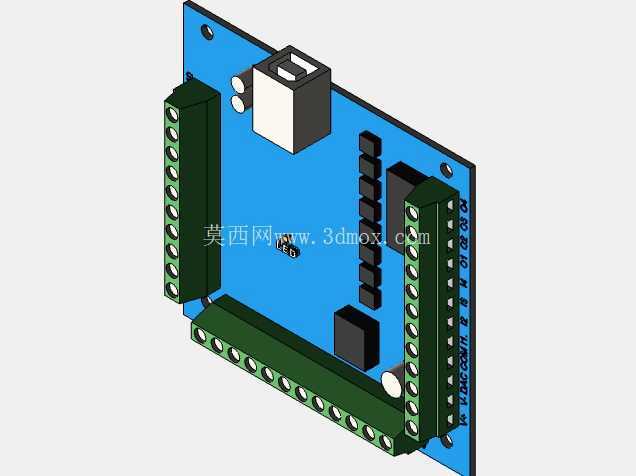

设计思路上，这款板卡充分考虑了小型数控设备的安装空间限制，整体采用矩形PCB布局，接口全部沿板卡边缘排布：一侧布置USB通讯接口，其余三侧均匀排布接线端子，端子旁均印有清晰的丝印标识，标注每个引脚的功能定义，避免现场接线时出现错接漏接。板上核心主控芯片布置在PCB中心区域，周边均匀布置电源滤波电容、光耦隔离芯片以及驱动芯片，电源回路采用独立的稳压设计，支持宽电压直流输入，可直接对接设备常用的24V直流控制电源，无需额外搭配独立的控制电源模块。板卡四角预留了标准的安装孔位，可直接通过铜柱固定在设备电控箱内的标准安装位上，也可搭配简易的绝缘壳体进行外置安装，适配不同设备的电控布局需求。

从安装边界与尺寸适配角度看，板卡整体尺寸适配小型电控箱的安装空间，接线端子的高度经过选型控制，安装后不会与电控箱内的其他元器件产生空间干涉，端子的引脚间距满足强电弱电分开布线的间距要求，现场布线时可将动力线与信号线分开走槽，减少线间干扰。板卡上的状态指示灯布置在靠近边缘的位置，安装后可直接从外部观察电源状态、通讯状态以及各轴的脉冲输出状态，设备调试时无需拆开电控箱即可快速判断板卡的工作状态，排查故障点。在实际选型适配时，需要注意板卡的输出脉冲类型为共阳或者共阴可通过跳线选择，可适配市面上绝大多数主流的步进、伺服驱动器，无需额外添加信号转换板，IO输入端口支持NPN型传感器直接接入，可对接常用的接近开关、光电开关等检测元件，减少外围电路的额外元器件数量，降低整套电控系统的布线复杂度与成本。

在实际加工场景中，这款板卡的控制精度可满足常规的非金属加工、软金属加工的精度要求，手动测量的脉冲输出一致性较好，长时间运行不会出现丢步或者脉冲错乱的情况，对于设备改造用户或者小型设备厂商来说，无需自行开发控制板卡，直接搭配Mach3软件即可完成整套控制系统的搭建，缩短设备的开发周期。板卡上预留了扩展接口，可根据需求接入手轮模块，实现手动对刀、手动进给的操作，适配加工过程中的调试需求，同时支持主轴转速控制信号输出，可直接对接变频器的模拟量输入端口，实现加工过程中主轴转速的随动控制，无需额外添加主轴控制模块。
