6mm规格工业级中心冲头结构设计

　　在机械加工、钣金装配、五金维修的日常作业场景里，中心冲头是不起眼但缺之不可的基础工装配件，这款6mm规格的中心冲头，针对小尺寸孔位预定位、浅标记冲制场景做了针对性的结构优化，适配多数手持敲击、小型气动冲座的安装使用需求。从实际使用场景来看，这类小直径中心冲头最常出现在钻床钻孔前的孔位定位工序——普通麻花钻在金属平面起钻时极易出现滑移跑偏，尤其是在圆弧面、斜面、光滑不锈钢板表面，直接钻孔的位置度误差往往超过0.5mm，无法满足装配精度要求，提前用中心冲头在预钻孔位冲出锥形定位凹坑，就能给钻头提供稳定的起始导向，避免起钻偏移。除此之外，在钣金件的折弯标记、装配对位线标记、小零件拆卸时的销钉对位冲顶场景中，这款冲头也能发挥作用，

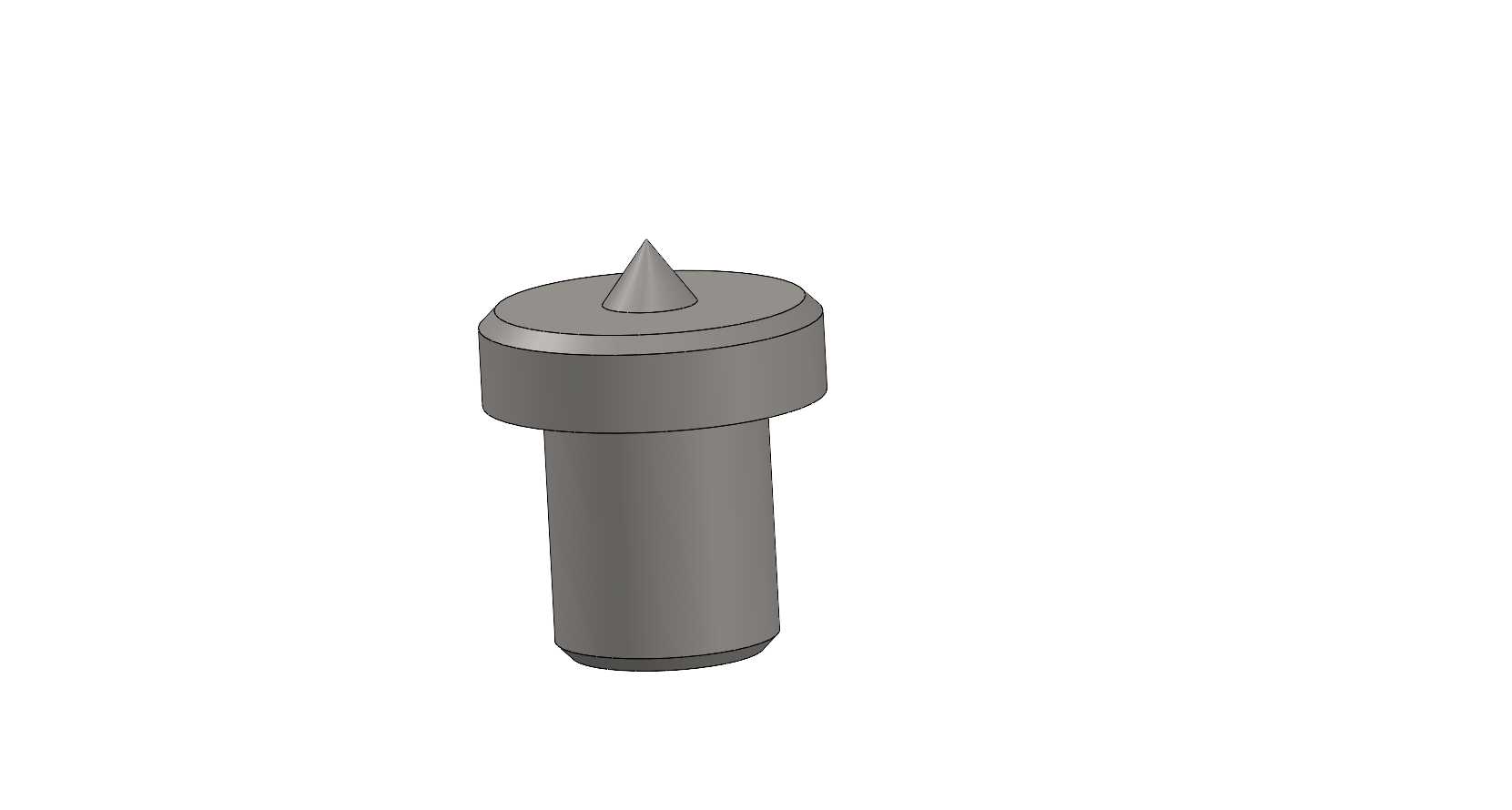

　　6mm的杆身直径适配多数常规冲头夹持套，不需要额外定制夹持工装就能直接替换使用。从功能特性上看，这款冲头的头部采用了标准60度锥形冲尖设计，锥面做了连续过渡的圆弧修型，没有尖锐的应力集中棱边，在承受敲击冲击力时，冲尖不容易出现崩缺、卷刃的问题，相比市面上常见的45度冲尖，60度锥角的冲尖在冲出凹坑时，对周边材料的挤压变形范围更小，定位凹坑的边缘更规整，不会出现材料凸起翻边的情况，后续钻孔时不会因为翻边影响钻头的垂直对中。冲头的中段设计了一圈直径大于杆身的限位凸台，这个结构有两个实际作用：一是在装入气动冲座或者手持冲柄时，凸台可以抵住夹持端面，控制冲头伸出夹持部分的长度，避免冲头装夹过长导致敲击时出现杆身弯曲；二是在连续冲制作业时，

　　凸台可以承受轴向的冲击力，避免冲击力直接传递到夹持结构上，减少夹持部件的磨损。冲头的尾段是等直径的圆柱杆身，表面做了粗糙度控制，装夹时的贴合度更好，不会出现装夹偏斜导致冲尖歪扭的问题。从设计思路层面，这款冲头没有做多余的装饰性结构，所有外形特征都围绕实用功能展开：冲尖的锥角参数是经过多轮实际冲测试验确定的，针对低碳钢、铝合金、薄铜板这些常见加工材料，60度锥角冲出的定位坑深度在0.2-0.3mm时，既能给钻头提供足够的导向力，又不会因为冲坑过深导致后续钻孔的孔口出现多余的倒角变形；杆身和凸台之间的过渡圆角做了R0.8的圆弧处理，避免热处理时在过渡位置出现应力开裂，同时也能减少冲头受冲击时的应力集中，提升整体的抗冲击寿命。

　　从外形尺寸与安装边界来看，这款冲头的总长度适配常规手持冲柄的夹持深度，杆身直径6mm为通用标准尺寸，可直接适配市面上多数内径6mm的冲头夹持套、气动冲头夹具，不需要额外做修磨加工；凸台的直径控制在10mm，凸台厚度3mm，既保证了足够的承压面积，又不会因为凸台尺寸过大导致和周边工装出现干涉；冲尖的尖端做了0.1mm的微小圆弧钝化处理，不是绝对的尖锐尖角，这一设计是为了避免冲尖在接触硬材料时直接崩碎，微小的圆弧可以把初始接触的冲击力分散到锥面整体，大幅提升冲头的使用寿命，同时不会影响定位凹坑的定心精度。在实际装配使用时，只需要将冲头尾杆插入对应的夹持孔内，直到凸台抵住夹持端面，锁紧夹持螺丝即可完成安装，不管是配合手锤敲击使用，还是安装在小型气动冲具上做连续定位冲制，都能保持稳定的冲尖位置度，冲制出来的定位坑一致性好，能有效减少后续钻孔、装配工序的对位误差。针对薄钣金件的冲制场景，这款冲头的冲尖长度做了控制，不会因为冲尖过长导致冲穿薄板材，在0.5-2mm厚度的钣金件上冲制定位标记时，只会在板材表面形成规整的锥形凹坑，不会出现板材背面凸起、穿孔的问题，适配电子钣金、小型设备外壳加工的定位需求。
