SN04-N方型NPN电感式接近传感器三维数模

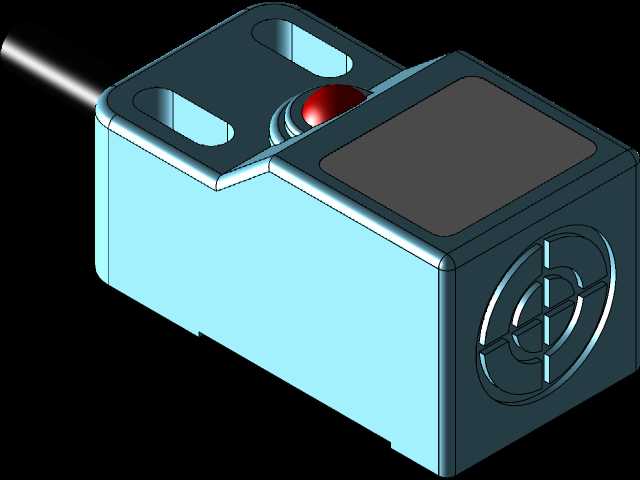

　　做非标自动化设备结构设计的工程师，几乎都绕不开这类方型电感式接近传感器的选型与安装布局，这次还原的SN04-N NPN型电感传感器数模，完全是照着实物卡尺测绘的尺寸做的，能直接塞进各类设备的装配体里做干涉检查，不用再担心安装位留错、走线空间不够的问题。先说说实际用的场景，这类传感器在3C装配线、包装机械、输送线、机床上下料工位里用得极多，比如输送线上的工件到位检测、气缸活塞的伸出缩回位置确认、工装夹具的工件有无判断，甚至小型冲床的滑块位置反馈，都能看到它的身影，相比光电式传感器，它不怕切削液、粉尘、油污的干扰，金属外壳的防护等级足够应付车间里的恶劣工况，NPN输出的类型也适配绝大多数国产PLC的输入端口，接线简单，三线制的接线方式只要接对电源正、负和信号端就能正常工作，不用额外加转换模块。再讲设计这个数模的时候考虑的点，首先是外形尺寸的还原，传感器本体是标准的方型结构，顶部两个沉头安装孔的孔距、孔径完全按照实物测绘，安装的时候可以直接配M3的内六角螺丝，沉头深度刚好能把螺丝头埋进去，不会凸出来刮到经过的工件或者线缆；侧面引出的线缆位置也做了准确还原，线缆的弯曲半径预留了常规安装需要的空间，做装配的时候不会出现线缆和旁边的型材、支架硬干涉的情况；传感器正面的感应面位置、指示灯的位置也都做了对应，实际安装的时候感应面要正对被检测的金属工件，预留的检测距离是4mm，这个是这类传感器的标准检测距离，做布局的时候要注意，

　　工件到位后和感应面的距离要控制在0-3mm之间，留1mm的余量避免工件运行过程中晃动撞坏感应面，也不能离太远导致检测不到信号。然后说安装边界的注意事项，这类传感器不能紧贴着大块金属安装，周围的金属支架要和传感器本体留出至少5mm的间隙，不然会干扰内部的电感线圈，导致检测灵敏度下降甚至误触发；两个同类型的电感传感器并排安装的时候，间距要留够两倍以上的检测距离，也就是至少8mm，避免两个传感器的磁场互相干扰；如果是安装在铝型材上，要注意型材的槽宽和传感器的安装尺寸匹配，通常用2020或者3030的铝型材就能直接装，不用额外做复杂的转接板，当然如果安装位置有角度要求，也可以配L型的安装支架，数模里也预留了支架安装的空间位置。

　　再说说功能特性对应的设计细节，传感器顶部的状态指示灯是做在本体上的，当检测到金属物体的时候指示灯会亮，现场调试的时候不用去看PLC的输入点状态，直接看传感器上的灯就能判断接线和检测是否正常，这个细节在数模里也做了还原，做设备虚拟调试的时候可以对应指示灯的位置做可视化的状态模拟；传感器的外壳是增强PBT材质，表面的纹理、标签区域的凹陷也都做了还原，虽然做结构设计的时候这些细节不影响安装，但放到装配体里做渲染或者方案展示的时候，整体的真实感会强很多，给客户看方案的时候不会显得模型粗糙。实际做项目的时候，很多新手工程师容易犯的错就是把传感器的安装位留得太靠运动部件，或者没考虑线缆的弯折空间，导致设备运行的时候磨断线缆，或者工件撞坏传感器，

　　用这个数模做装配的时候，就能提前把这些干涉点检查出来，比如传感器伸出支架的长度、线缆走向的空间、和旁边气缸、导轨的安全距离，都能在三维环境里模拟到位，不用等到现场装机的时候才发现问题返工。还有就是这类传感器的工作电压是常规的DC10-30V，适配车间里常用的24V直流电源，不用单独配电源模块，NPN常开的输出模式也是绝大多数设备的默认选型，当然如果需要常闭或者PNP型的，安装尺寸是完全通用的，只要换型号就行，这个数模的安装接口是通用的，能覆盖整个SN04系列同尺寸传感器的布局设计。另外要注意，这类电感传感器只能检测金属物体，对塑料、木材、纸张这些非金属材料是没有反应的，做选型的时候如果要检测非金属，就不能选这个类型，不过在绝大多数金属工件的检测场景里，它的可靠性比光电开关高很多，不会因为工件表面的颜色、反光度变化影响检测结果，也不会因为车间里的灰尘、水雾遮挡导致信号丢失，这也是为什么它在工业现场应用这么广泛的原因。做这个数模的时候，所有的圆角、拔模角度都照着实物做了，不是那种简单拉个方块凑数的模型，导入到各类三维软件里都不会出现破面，能直接编辑特征，要是需要改安装孔的位置或者线缆长度，也能直接在模型上调整，不用重新画，能省不少建模的时间，尤其是做方案阶段快速布局的时候，直接调用这个标准件模型，比自己从零开始画效率高太多。
