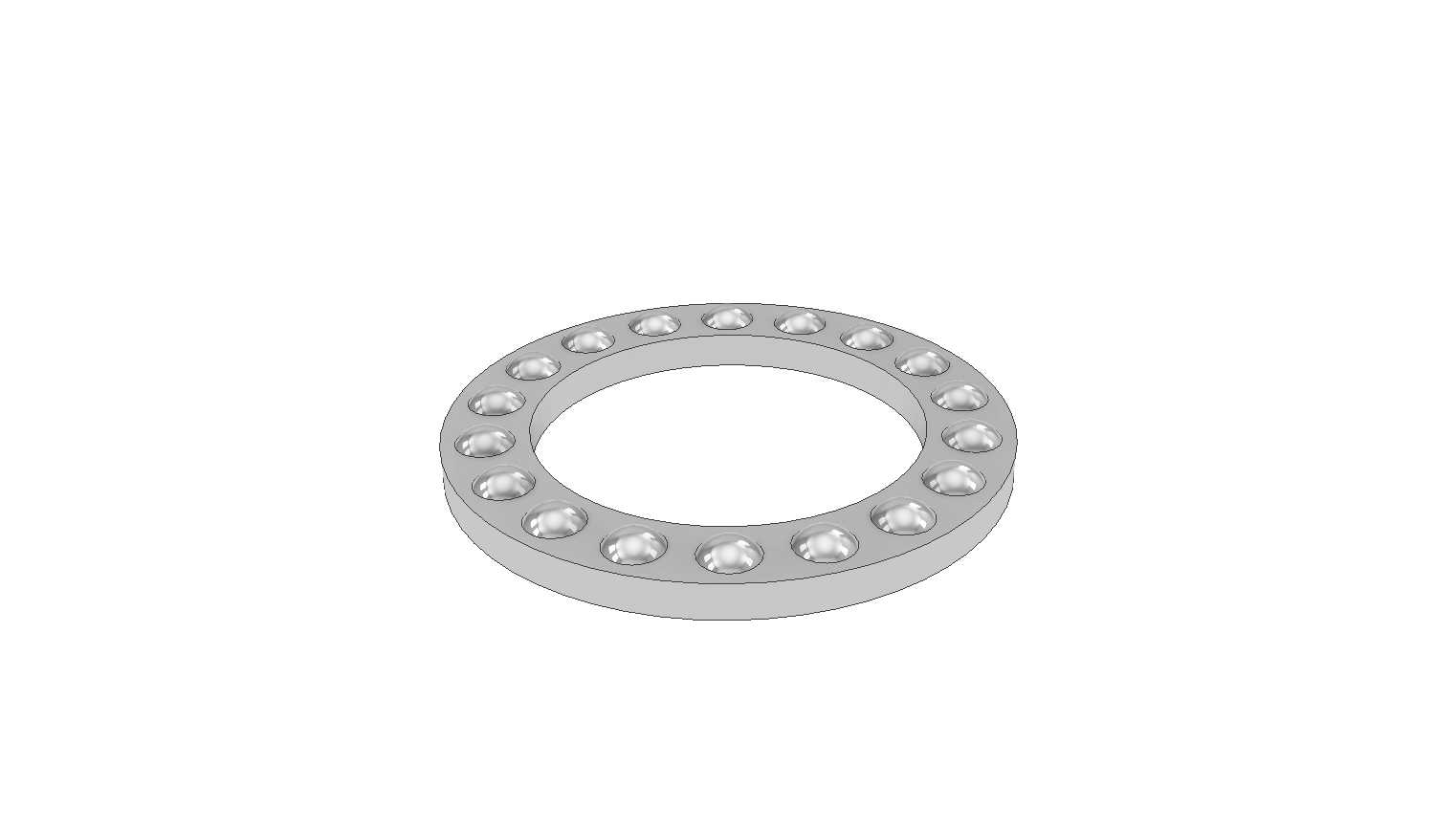

51106型单向推力球轴承结构设计

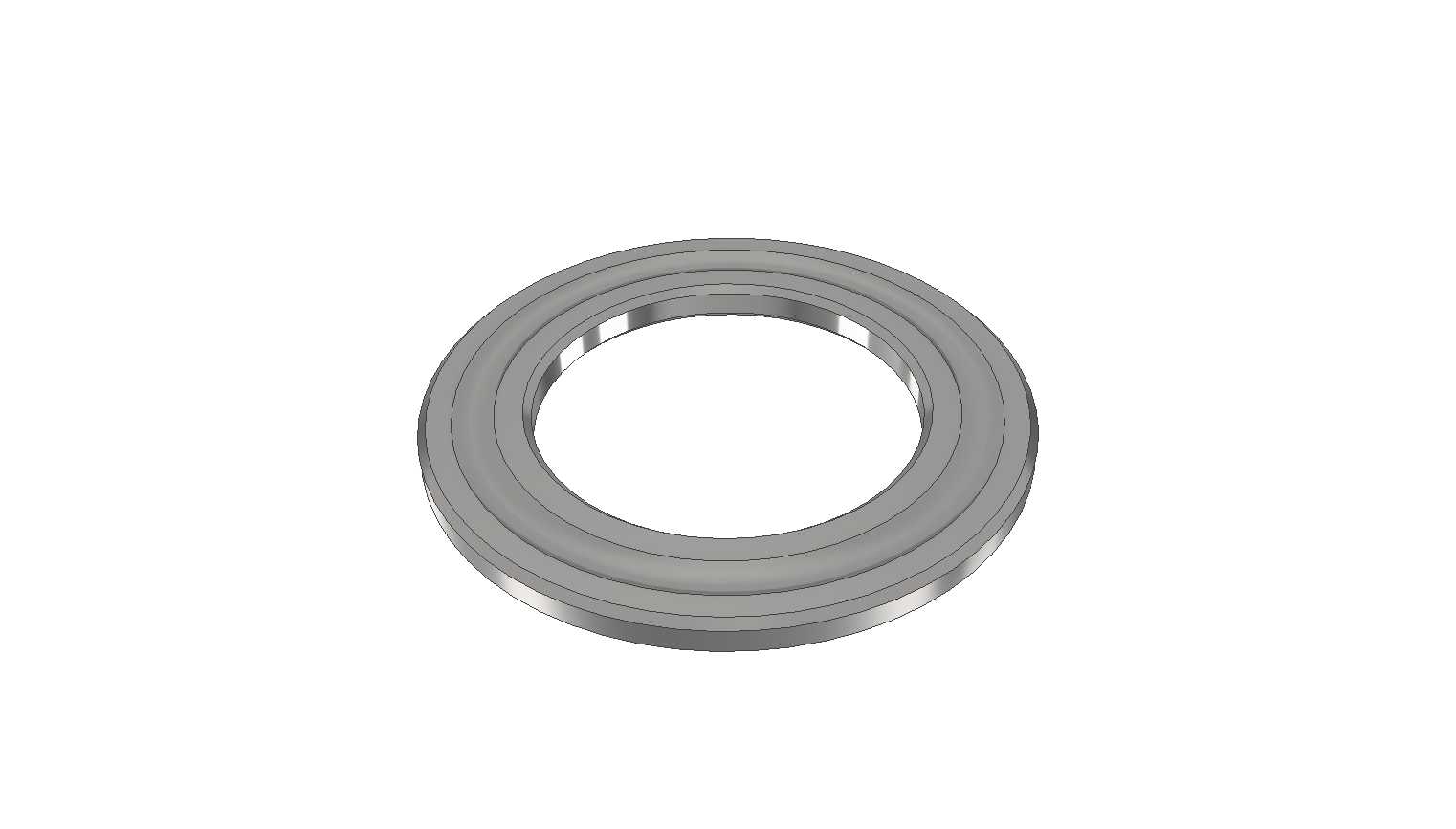

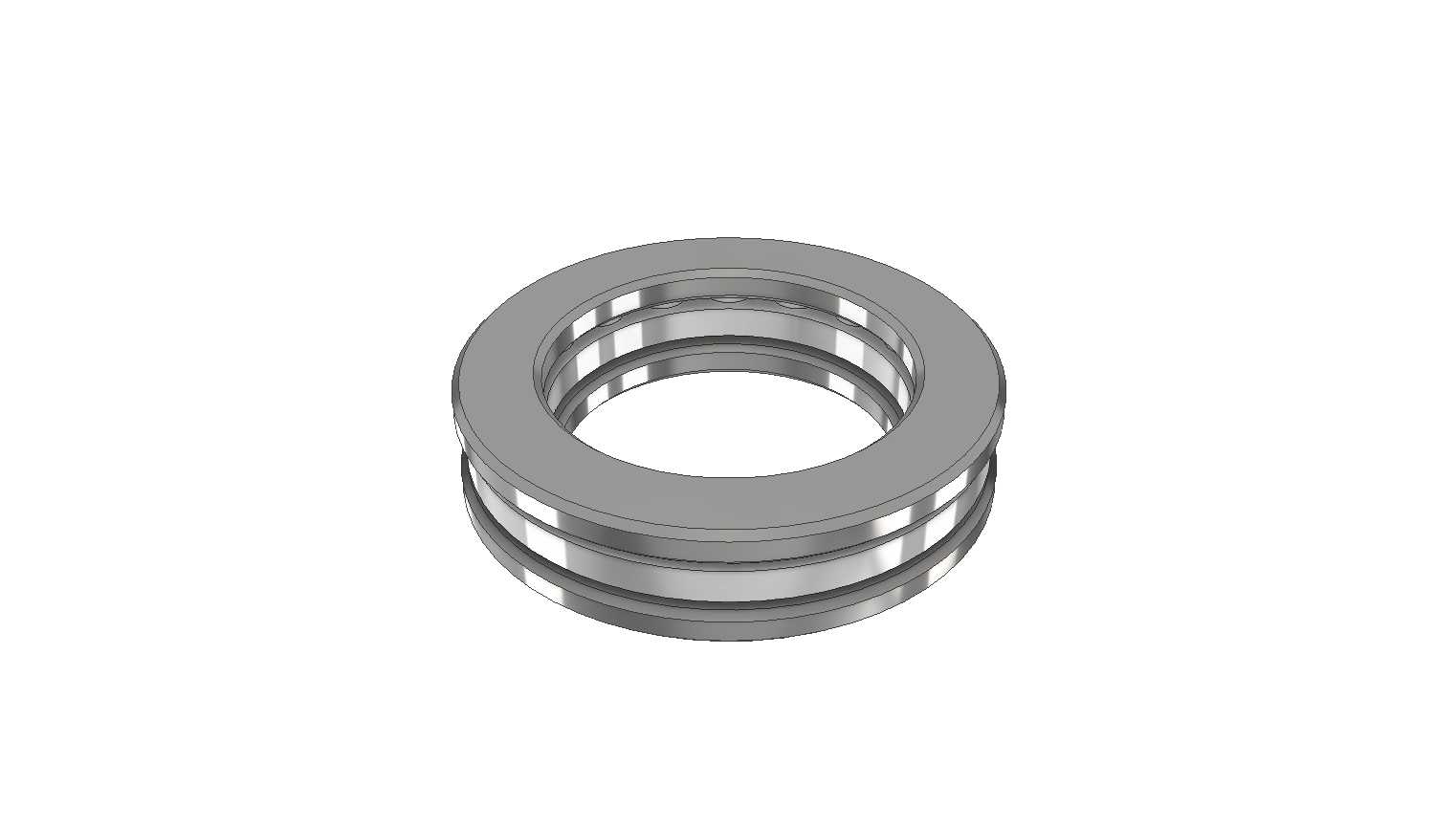

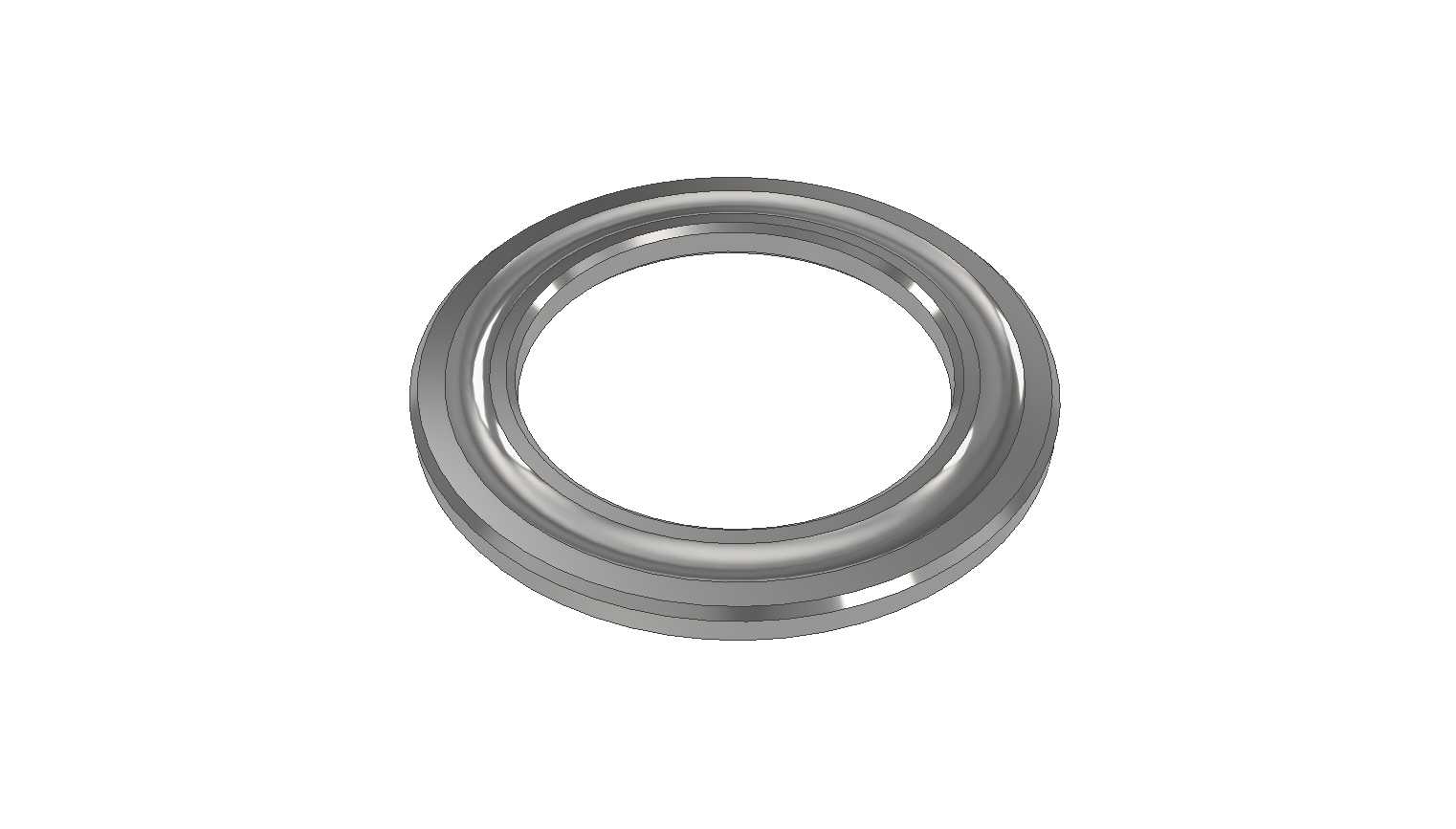

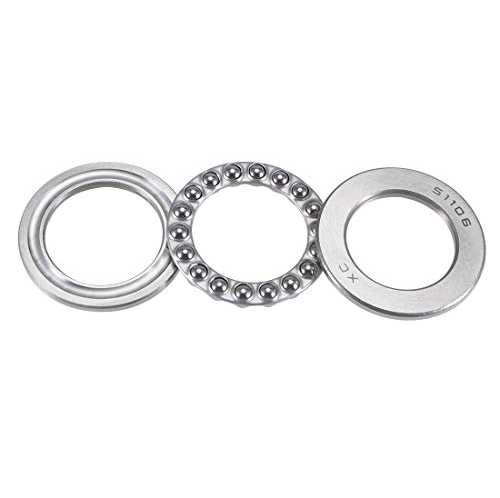

　　推力球轴承作为承受轴向载荷的典型滚动支承部件，在各类仅存在单向轴向力、无径向载荷传递需求的传动与支承场景中应用广泛，51106属于单向推力球轴承的常规标准型号，其结构由带滚道的轴圈、座圈，以及夹装在两者滚道之间的钢球与保持架组件三部分构成，安装时轴圈与旋转轴过盈配合随轴同步转动，座圈与设备轴承座孔间隙配合起到固定支承作用，整套组件仅能传递单一方向的轴向载荷，无法承受任何径向方向的作用力，选型时需严格匹配受力方向，避免装反导致轴承早期失效。

　　从实际应用场景来看，这类小尺寸推力球轴承常出现在低速轻载的轴向定位工位，比如小型立式水泵的轴向限位、低速减速机输入轴的轴向窜动约束、小型冲压设备的推杆支承、办公自动化设备的升降轴定位，甚至部分民用五金、小型健身器材的转动支承位置都能见到同系列轴承的应用，其核心作用是为旋转部件提供精准的轴向定位，抵消传动过程中产生的轴向推力，避免轴系发生轴向窜动影响设备运行精度。

　　该型号轴承的外形尺寸边界明确，内径30mm、外径47mm、装配总厚度11mm，安装时需注意轴与轴圈的配合公差一般选用k6级过渡配合，座圈与轴承座孔的配合选用H7级间隙配合，安装过程中需保证轴圈与座圈的滚道面平行，钢球在滚道内无卡滞，保持架无变形，装配前需清理滚道表面的防锈油脂与杂质，填充对应工况适配的润滑脂，低速工况下可选用锂基脂填充，填充量控制在轴承内部空腔的三分之一到二分之一即可，过量填充反而会增大运转阻力导致温升过高。

　　从结构设计逻辑来看，单向推力球轴承的滚道为平面环形结构，钢球在保持架的约束下沿圆周均匀分布，运转时钢球在上下两个滚道之间做滚动摩擦，相比滑动推力轴承摩擦阻力更小、启动扭矩更低，同时因为是分离式结构，三个组成部件可以单独拆分存放与安装，现场装配时的容错率更高，不需要复杂的专用工装即可完成装配，后期维护时也可以单独更换磨损的钢球或者滚道圈，降低备件更换成本。

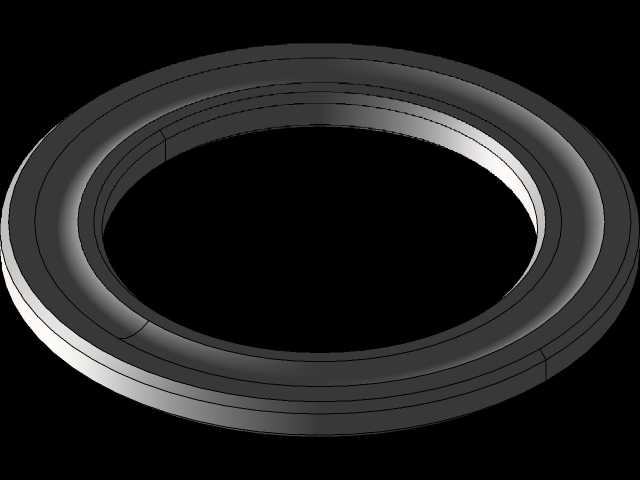

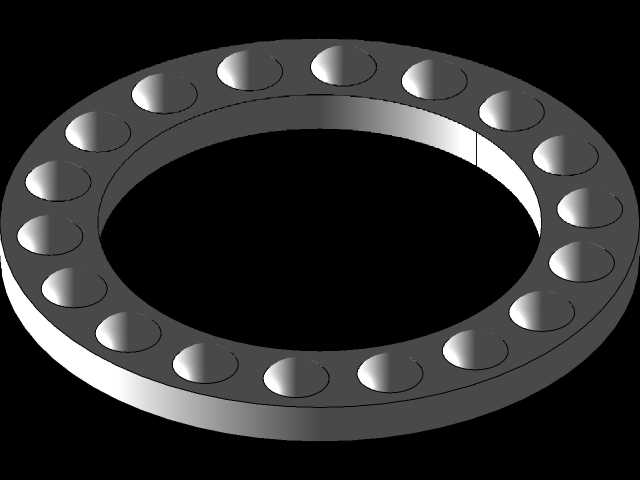

　　建模过程中需要重点还原几个关键结构特征：首先是轴圈与座圈的滚道曲率，滚道的曲率半径一般略大于钢球半径，保证钢球与滚道的接触为点接触，同时预留合适的接触角，避免运转时钢球脱出滚道；其次是保持架的兜孔结构，兜孔的直径略大于钢球直径，保证钢球可以在兜孔内自由转动，同时相邻兜孔之间的连接筋需要保证足够的强度，避免高速运转时保持架断裂；另外轴圈与座圈的端面平行度、滚道的平面度都是建模时需要重点保证的形位公差，这些参数直接影响轴承装配后的运转精度与承载能力。

　　实际选型应用时需要注意，这类推力球轴承的极限转速相对较低，不适合在高转速轴系中使用，当轴系存在径向载荷时需要搭配深沟球轴承或者角接触轴承组合使用，由推力轴承承担轴向载荷，径向轴承承担径向载荷，避免推力轴承承受径向力导致钢球偏磨、保持架损坏。同时在安装时需要预留合适的轴向间隙，间隙过小会导致运转时温升过快、磨损加剧，间隙过大则会导致轴系窜动量大、运行精度不足，一般根据工作温度与载荷大小预留0.1-0.3mm的轴向间隙即可，高温工况下可适当调大间隙补偿热膨胀量。

　　日常维护过程中，需要定期检查轴承的运转状态，监听是否有异常异响，检测轴承座位置的温升，正常工况下轴承温升不应超过40摄氏度，当出现异响或者温升过高时需要停机检查，查看润滑脂是否变质、钢球是否出现点蚀、滚道是否出现磨损剥落，及时更换失效部件避免故障扩大影响整套设备的运行。
