迷你便携网络路由设备外观结构建模

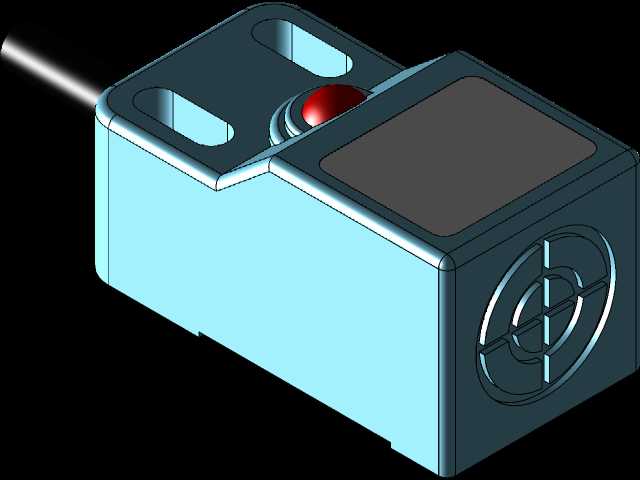

　　这款迷你路由设备的结构建模，核心围绕小型化便携网络设备的实际部署场景展开，在做结构设计之前，首先要明确这类设备的核心使用边界：它既可以作为户外作业时的临时网络接入节点，为现场调试的工控设备、便携检测终端提供局域网络覆盖，也能嵌入到小型设备机柜内部，作为柜内多台控制模块的网络中转单元，甚至可以作为差旅场景下的随身网络扩展硬件，满足多设备同时联网的需求。建模过程中首先要处理的是外壳的分件逻辑，设备整体采用方正带圆角的块体造型，所有边角都做了R角过渡处理，一方面是避免锐边在便携携带过程中刮蹭其他物品，另一方面也能提升外壳注塑成型时的良品率，减少应力集中导致的壳体开裂风险。设备顶面预留了状态指示灯的安装位，也就是模型上的红色凸台结构，

　　这个位置的设计要考虑用户在正常摆放设备时的视线角度，不需要刻意俯身就能观察到设备的运行状态，指示灯周围做了下沉式的限位台阶，方便后期装配导光件，避免导光件移位导致的光线散射问题。顶面的大面积平面区域是标签粘贴位，建模时特意保证了这个区域的平面度，没有设置加强筋凸起，避免标签粘贴后出现翘边、贴合不牢的问题。设备侧面的两个长条形腰型孔是安装固定位，这两个孔位的间距、孔径都做了适配性设计，既可以配合扎带将设备绑定在机柜立柱、设备支架上，也能通过自攻螺丝将设备固定在墙面、安装板上，腰型孔的设计预留了一定的安装调节余量，降低现场安装时的孔位对位精度要求，哪怕现场打孔存在小范围偏差，也能顺利完成设备固定。设备端面的圆形接口区域，

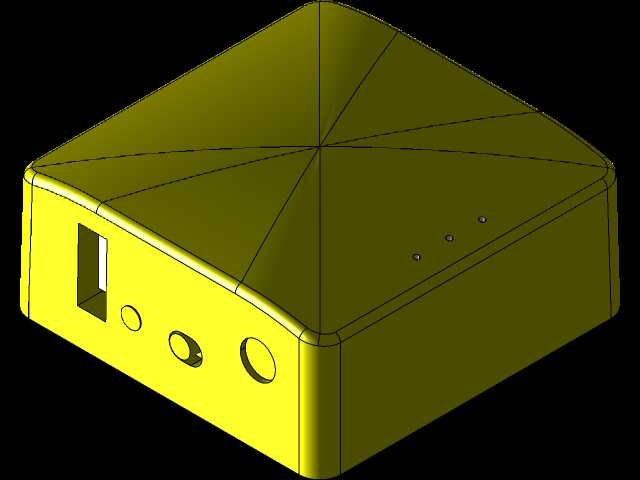

　　建模时预留了标准网络接口、电源接口的装配空间，接口周围做了一圈凸起的防护围边，当设备端面受到磕碰时，围边会先接触碰撞面，避免接口直接受力导致的内部焊盘脱落、接口变形问题。在处理壳体壁厚的时候，按照小型电子设备的常规设计要求，整体壁厚保持均匀，避免出现壁厚突变导致的注塑缩痕，内部的卡扣安装位、PCB支撑柱都和壳体做了一体化建模，支撑柱的高度刚好匹配常规四层PCB板的安装高度，柱体根部做了加筋处理，提升支撑强度，避免装配螺丝锁紧时柱体断裂。设备侧面的散热结构没有采用密集的格栅开孔，而是通过壳体材质本身的导热性能，配合内部PCB和壳体之间的导热垫完成散热，这种设计更适合多尘、潮湿的户外使用场景，避免粉尘、

　　水汽通过开孔进入设备内部造成电路故障。建模时还特意核对了设备的整体外轮廓尺寸，保证它的体积足够小巧，可以轻松放入工装口袋、工具包侧袋，不会占用过多的携带空间，整体重量控制也在结构上做了考量，壳体采用轻量化的工程塑料材质，在保证结构强度的前提下尽可能降低自重，满足随身便携的使用需求。在做装配干涉检查的时候，特意验证了接口插拔的操作空间，保证网线接头、电源接头插入时，不会被周围的壳体结构干涉，手指插拔操作有足够的施力空间，不需要借助额外工具就能完成线路连接。设备底部的防滑垫安装位也做了下沉设计，粘贴防滑垫之后，设备放在光滑的操作台面上不会轻易滑动，哪怕连接的网线受到拉扯，设备也不会被轻易带落。
