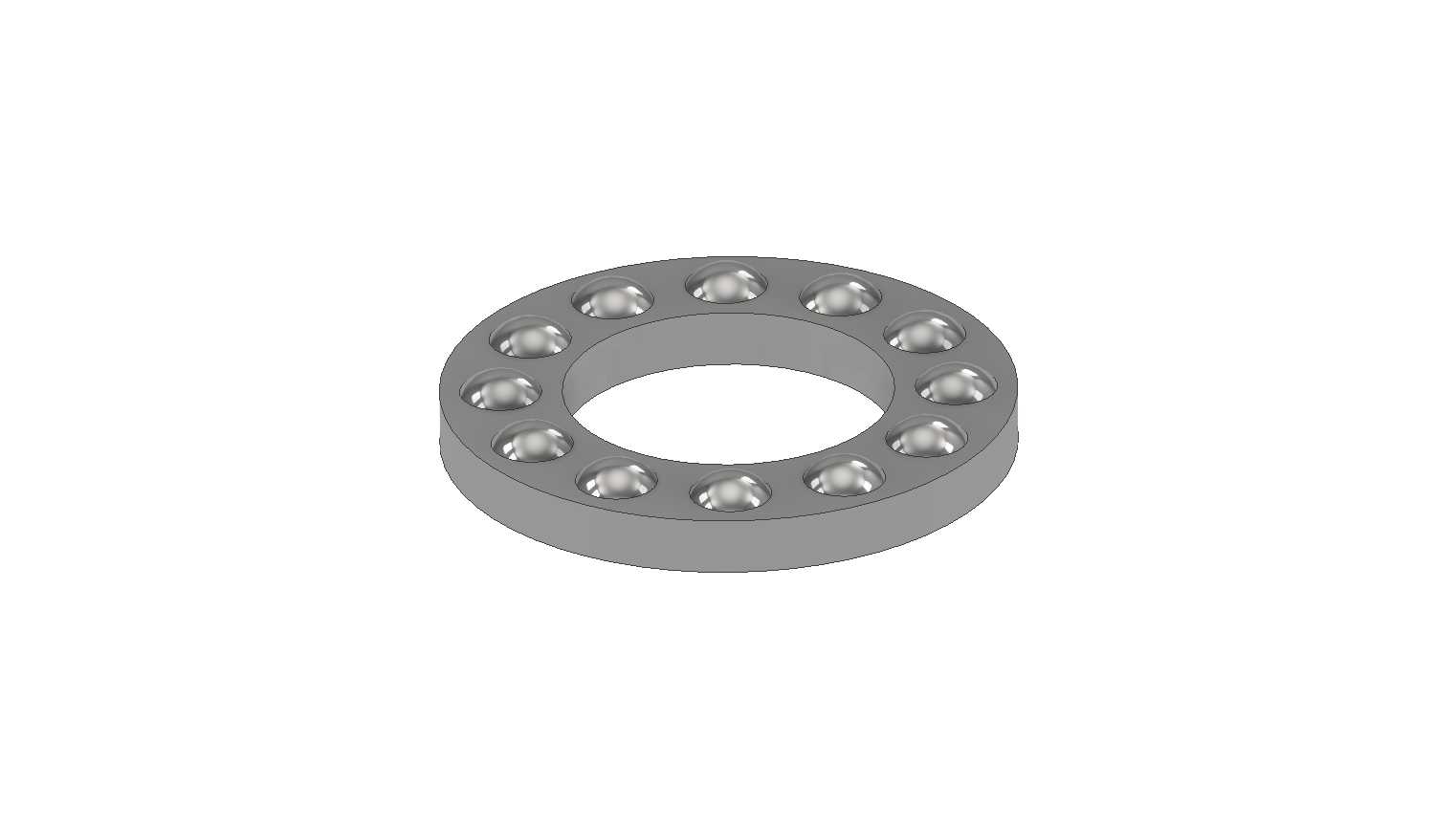

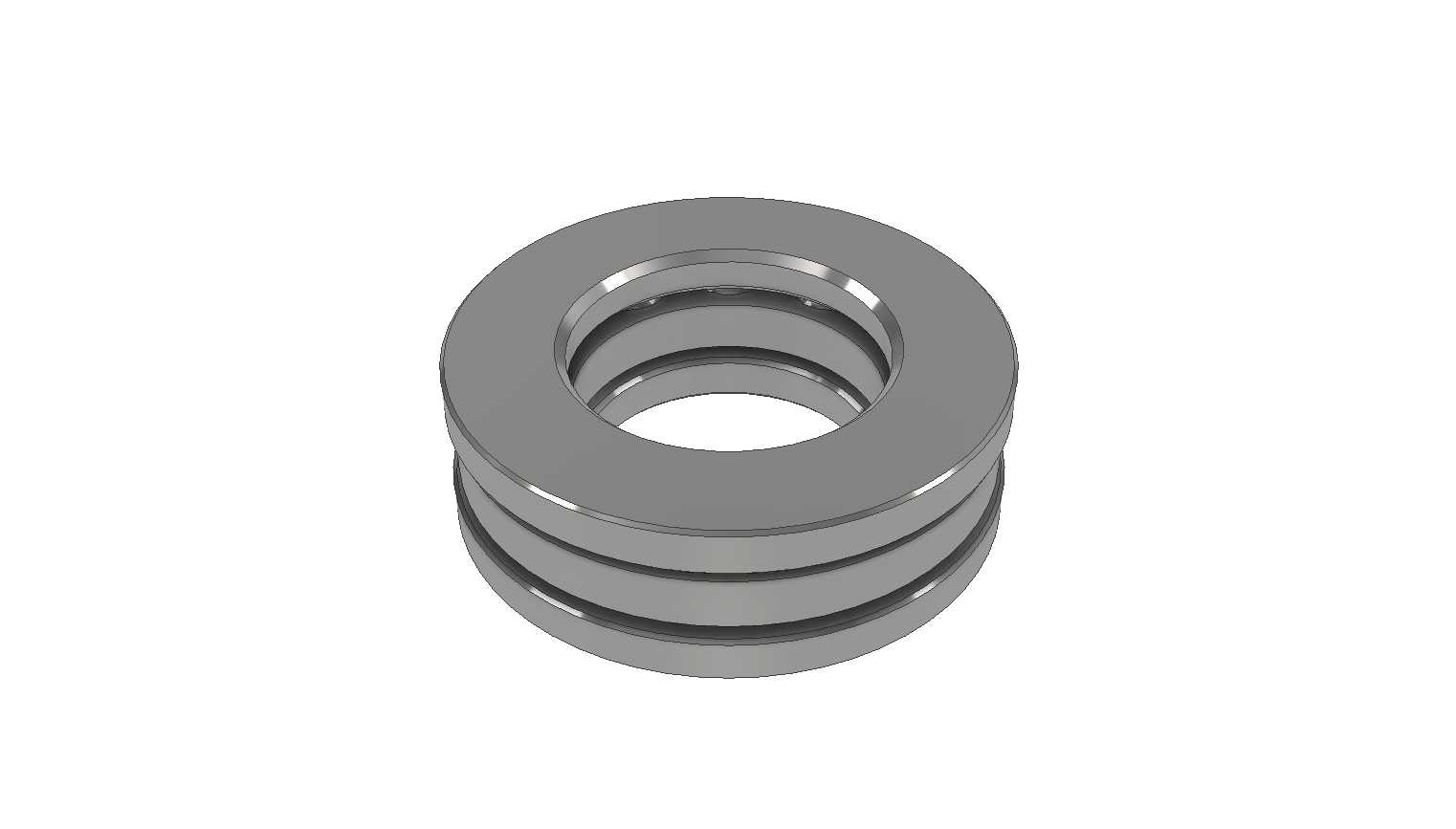

51102型单向推力球轴承结构设计

　　在低速重载、仅承受轴向载荷的传动场景中，推力球轴承是应用极为广泛的支撑部件，51102作为推力球轴承系列里的小尺寸规格，常出现在小型压力机构、低速回转工作台、医疗器械调节机构、小型阀门启闭组件这类对轴向安装空间有严格限制的设备中。这类轴承的核心作用是为沿轴线方向作用的载荷提供刚性支撑，同时允许两个相对回转的部件之间做低摩擦的旋转运动，无法承受径向载荷，因此在结构排布时通常需要搭配径向轴承共同使用，避免轴系受径向力时出现卡滞、滚道偏磨的问题。

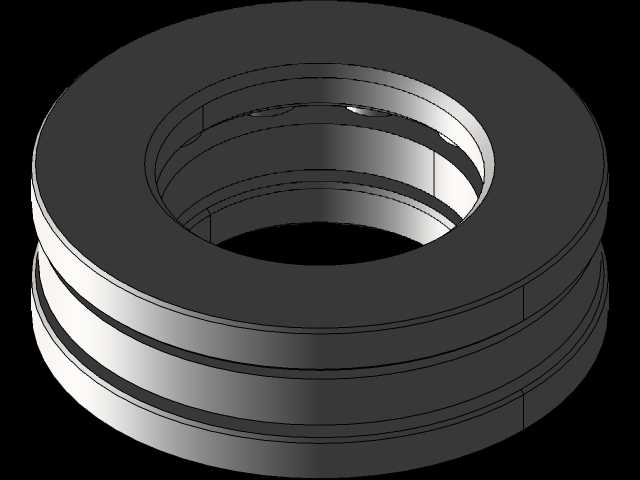

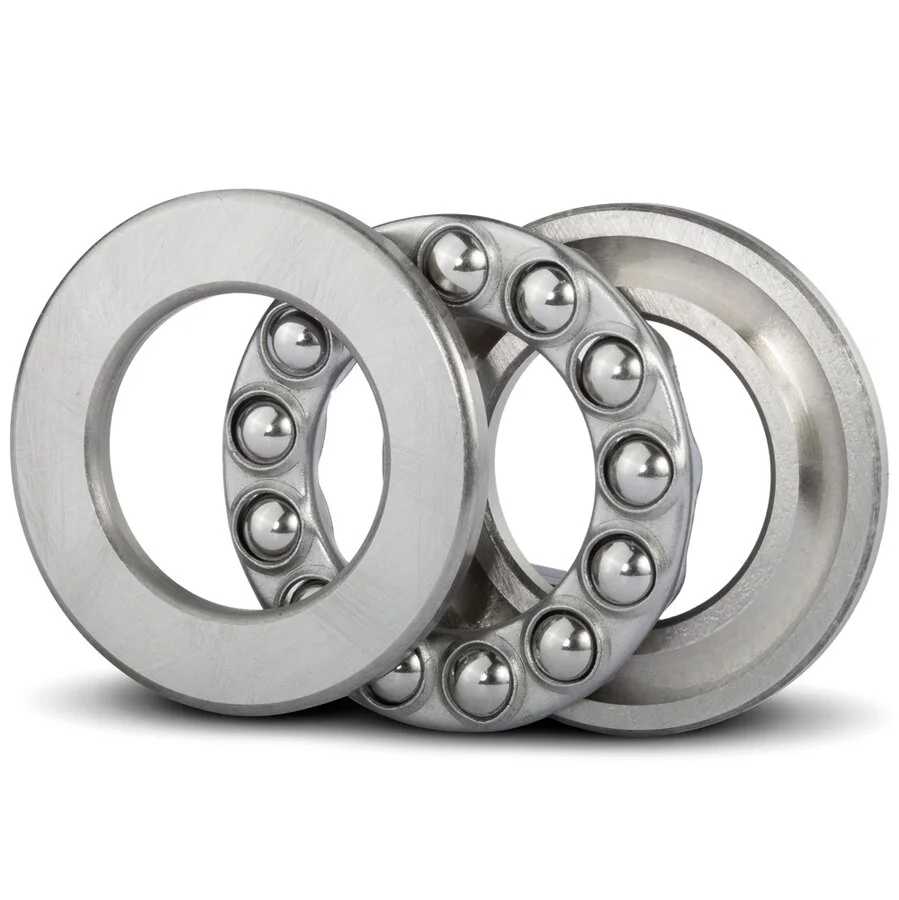

　　从结构组成来看，该款轴承采用三片式经典推力球结构，包含两个带滚道的轴圈、座圈，以及夹装在两片垫圈之间的钢球保持架组件。轴圈与轴采用过盈或过渡配合安装，随轴一同回转，座圈则与设备的安装基座孔采用间隙配合，固定在支撑端面上。保持架采用冲压钢板材质，将每一粒钢球均匀分隔在滚道圆周上，避免钢球之间直接接触产生滑动摩擦，同时保证钢球在回转过程中始终处于滚道的正确啮合位置，不会出现窜动、掉球的问题。钢球作为滚动体，是承载轴向载荷的核心元件，其球面精度、硬度均匀性直接决定了轴承的运转平稳性与使用寿命，该规格轴承的钢球沿圆周均匀排布，数量经过载荷计算匹配，保证在额定轴向载荷下各钢球受力均匀，不会出现局部应力集中导致滚道压痕、早期点蚀的问题。

　　在实际选型与安装过程中，尺寸边界是必须严格把控的参数，该轴承内径为15mm，对应适配直径15mm的安装轴径，外径为28mm，对应基座安装孔的尺寸需留出合理间隙，轴承整体厚度为9mm，这个厚度尺寸决定了轴向安装空间的预留量，在做轴系布局时需要考虑轴肩与基座端面的定位尺寸，轴肩的高度不能超过轴承内圈的倒角尺寸，避免安装时轴承无法贴紧定位面，同时座圈的安装端面需要保证足够的平面度与垂直度，若支撑端面存在倾斜，会导致轴承承受偏载，滚道局部受力骤增，大幅缩短轴承的使用寿命。

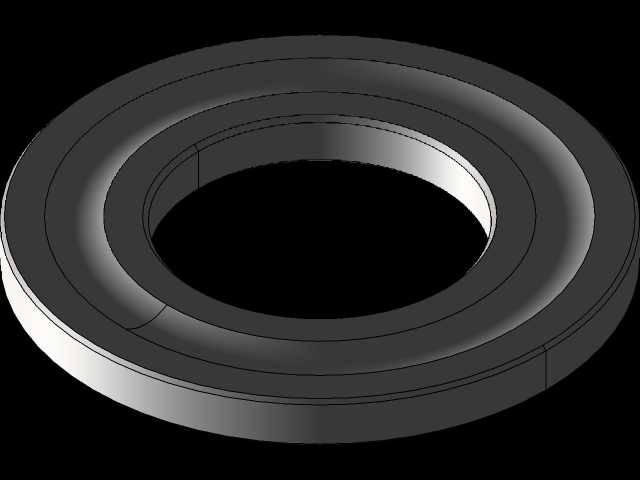

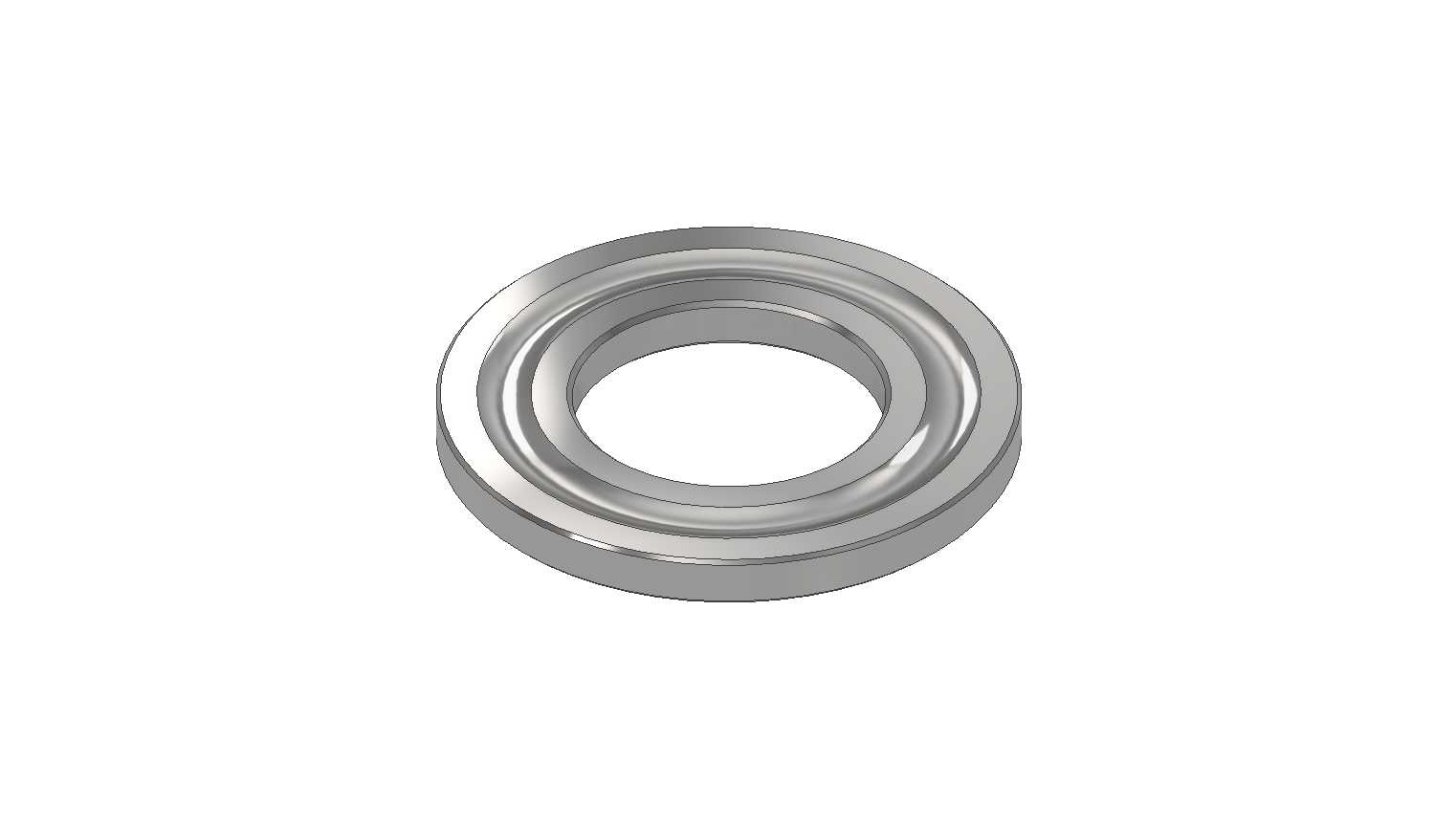

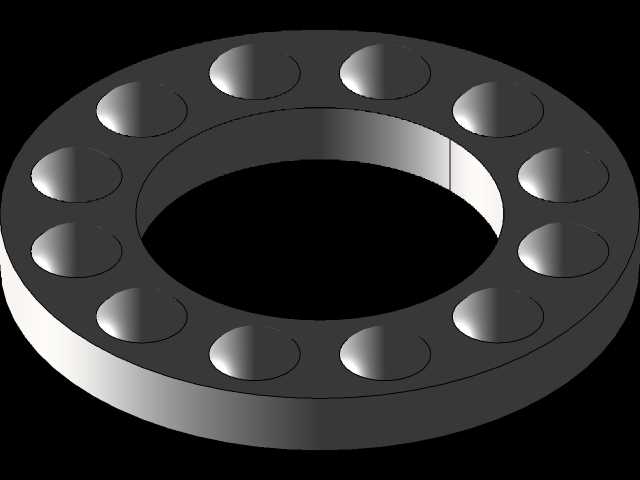

　　建模过程中需要重点还原滚道的曲率参数，推力球轴承的滚道为球面弧形，其曲率半径略大于钢球半径，这个差值是保证轴承运转时钢球与滚道之间形成合理接触角的关键，若滚道曲率设计过小，会导致钢球与滚道的接触应力过大，运转时摩擦阻力升高，温升高；若曲率过大，则会导致钢球在受载时容易出现滑移，定位精度下降。同时需要还原保持架的兜孔结构，兜孔的直径略大于钢球直径，预留出钢球转动的间隙，同时兜孔的深度需要保证钢球不会从保持架中脱出，在装配状态下保持架可以在两片垫圈之间灵活转动，无卡滞。

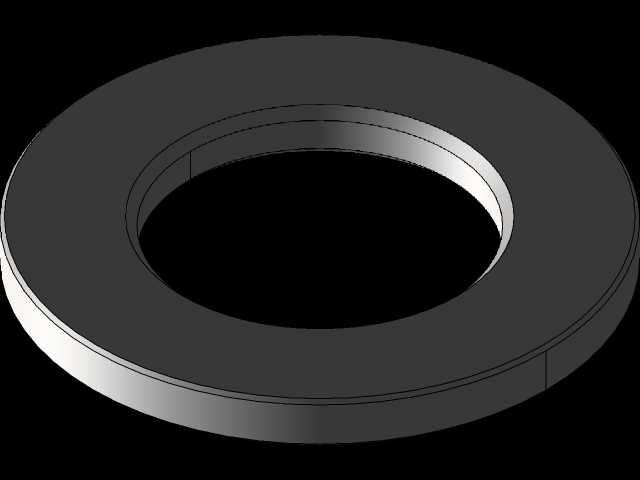

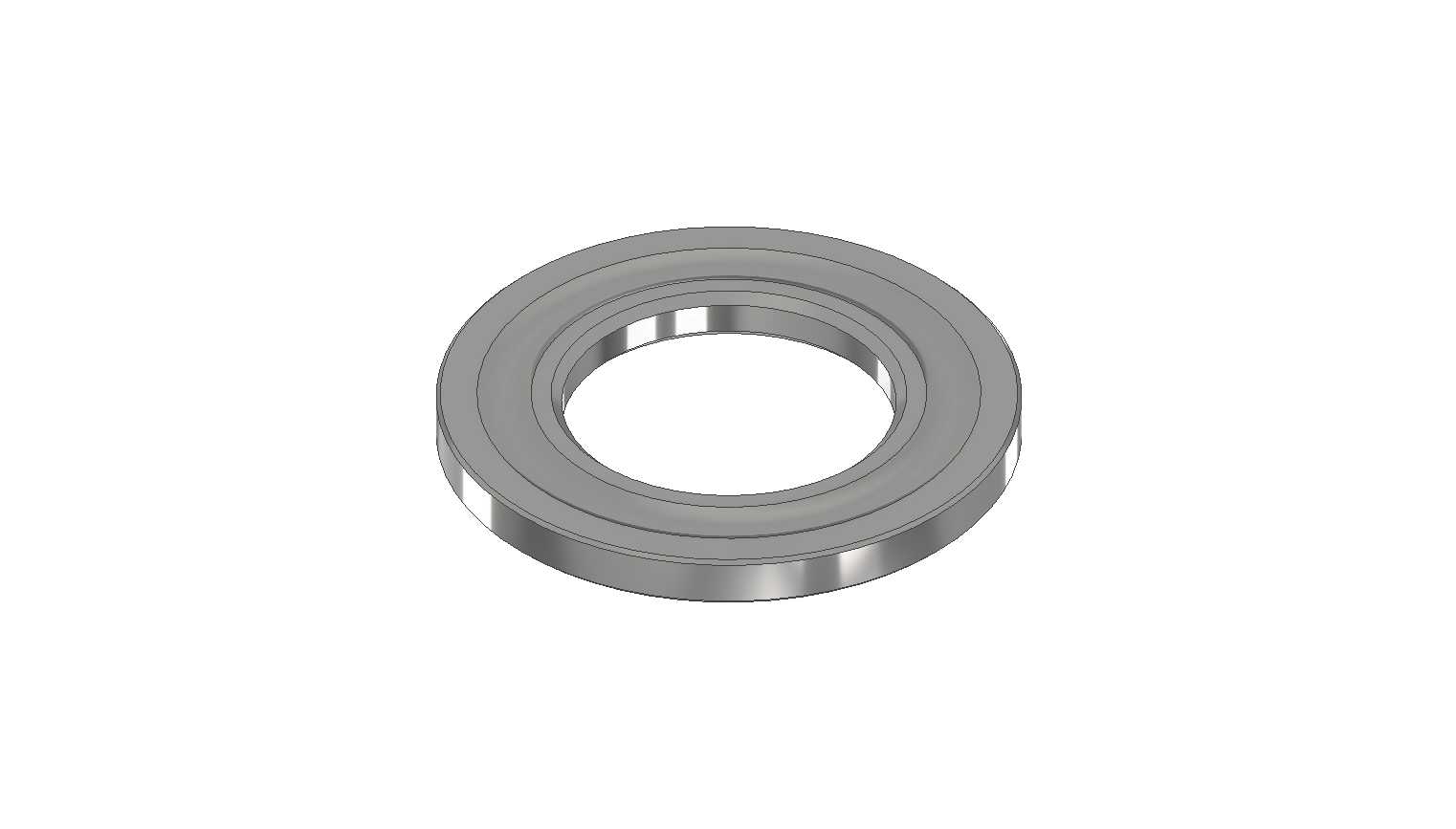

　　在实际应用场景中，这类小尺寸推力轴承常被用在手动调节机构中，比如小型台钻的进给锁紧机构、光学设备的焦距调节转轴、小型千斤顶的顶升旋转端，这类场景的回转速度普遍不高，载荷以静载荷或低速交变轴向载荷为主，不需要过高的极限转速，因此推力球轴承的结构特性刚好匹配这类需求。在安装时需要注意区分轴圈与座圈，轴圈的内孔尺寸略小于座圈，与轴配合的一侧为轴圈，若装反会导致轴承的配合面出现磨损，运转间隙快速增大，失去轴向定位精度。同时在装配时需要在滚道与钢球表面涂抹适配的润滑脂，低速工况下采用锂基润滑脂即可，润滑脂的填充量不宜过多，填充轴承内部空间的三分之一到二分之一即可，过多的润滑脂会导致运转时搅脂阻力增大，温升过高，反而影响轴承的正常使用。

　　从结构设计的合理性来看，三片式的推力球轴承结构拆装十分便利，在设备维护时可以快速拆解清洗、更换润滑脂，检查钢球与滚道的磨损情况，当出现点蚀、剥落、保持架变形等损伤时可以整体更换，维护成本较低。同时这类轴承的轴向刚度较高，在承受轴向载荷时的轴向变形量很小，适合对轴向定位精度有一定要求的低速传动场景，相比同尺寸的滑动推力轴承，其摩擦系数更低，启动阻力小，不会出现低速爬行的问题，在手动调节的场景下操作手感更顺滑，不会出现卡顿、松紧不均的情况。建模时还原了轴承各零件的装配关系，包括钢球与滚道的接触位置、保持架与钢球的配合间隙、两片垫圈的相对位置，可直接用于轴系装配的干涉检查、设备的运动仿真，也可作为选型时的尺寸参考模型，帮助结构设计人员快速完成轴系的布局设计，核对安装空间是否满足要求，避免在实际加工装配时出现尺寸不匹配的问题。
