手动式金属型材辊弯成型设备结构设计

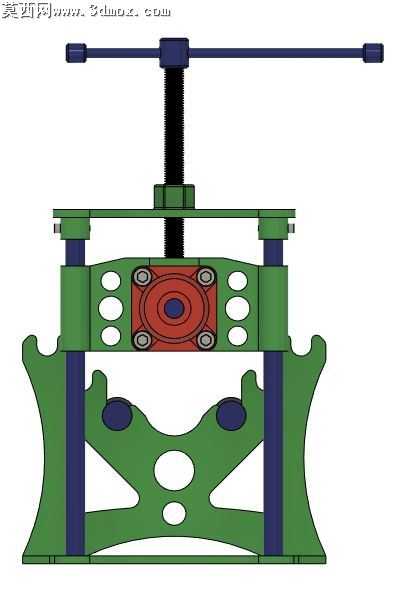

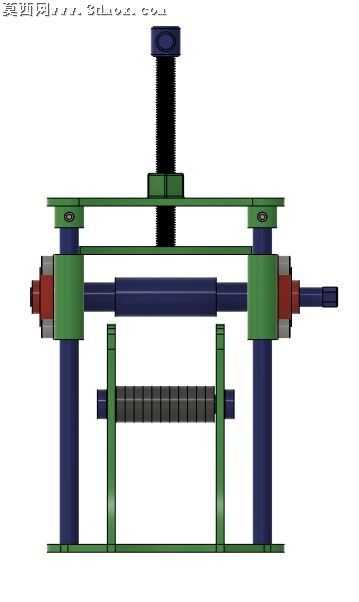

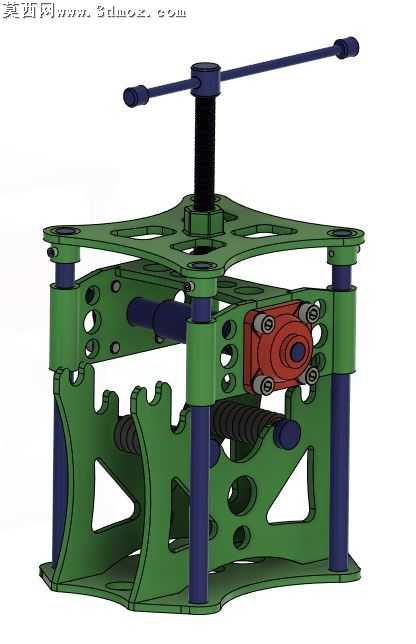

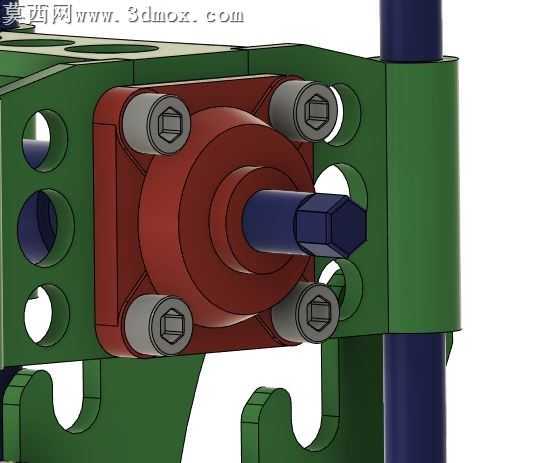

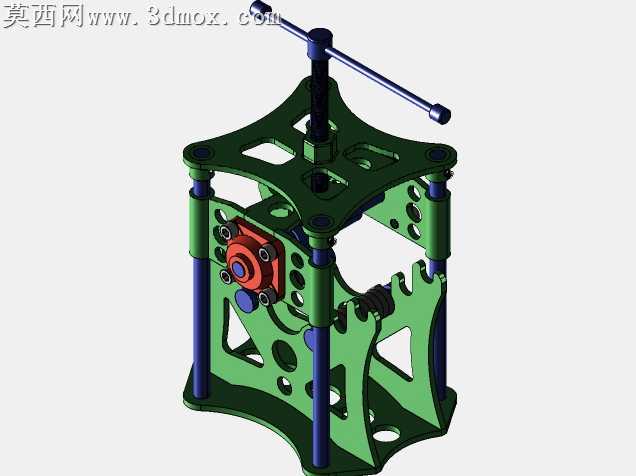

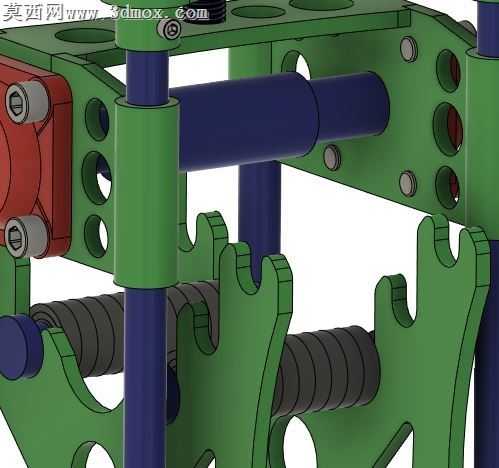

本作品为手动驱动的金属辊弯成型设备三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都做了干涉检查，确保各运动部件在行程范围内无卡滞、无碰撞。模型整体采用框架式立式结构，主体支撑框架做了轻量化镂空设计，在保证结构刚性的前提下削减了不必要的实体体积，既还原了实物的减重设计思路，也让模型整体视觉层次更清晰。材质渲染层面，主体承载结构件赋予哑光墨绿色金属漆材质，还原设备机架的喷涂防锈处理效果；立柱、操作杆、辊轴类传动部件赋予深蓝色氧化处理金属材质，区分不同功能的结构模块；核心调节传动部位的红色组件赋予亮面烤漆金属材质，突出核心功能部件的视觉位置；操作手把端部做了黑色防滑橡胶材质的渲染处理，还原设备的人机交互细节。结构设计上，设备顶部设置T型手动操作杆，连接竖直布置的螺旋进给机构，可通过旋转手把驱动压辊实现竖直方向的进给调节，适配不同厚度、不同弯曲半径的金属型材加工需求；四周布置的四根导向立柱为上下移动的压装平台提供精准的运动导向，保证进给过程的同轴度，避免压偏问题；中部工作区域布置多组成型辊轮，其中主动辊组配合侧面的调节锁紧机构，可根据型材规格调整辊轮间距，实现圆管、方管、扁钢等多种金属型材的圆弧弯曲作业；底部框架设置与型材轮廓适配的支撑定位结构，在弯曲作业时为型材提供稳定的支撑反力，避免型材在受力过程中出现翘曲变形。建模过程中对螺旋传动的螺纹牙型、辊轮的成型曲面、锁紧机构的螺纹连接细节都做了精细化还原，没有过度简化核心传动结构，能够清晰展示设备的作业原理与装配逻辑；渲染阶段采用柔和的均匀布光，避免金属材质出现过曝的高光死白，同时通过适当的环境反射提升金属材质的真实质感，各部件的分色处理清晰区分了固定件、运动件、操作件的功能差异，让观看者能够快速理解设备的操作逻辑与结构组成。
