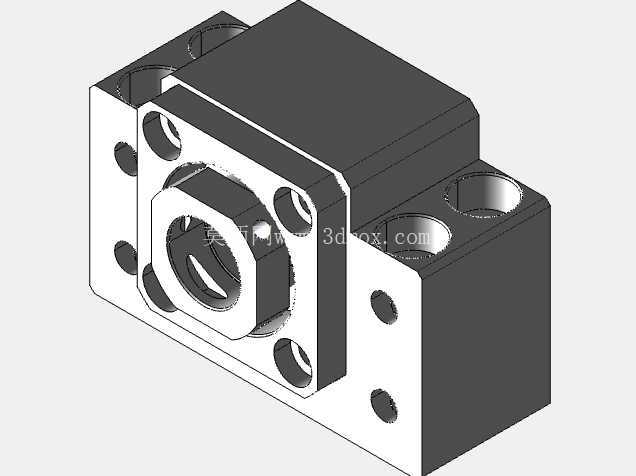

BK15型滚珠丝杠支撑固定座结构

　　这款BK15规格的支撑座是直线传动系统里专门适配15mm公称直径滚珠丝杠的固定端支撑组件，在各类需要精密直线进给的设备里都能见到它的身影，从桌面级3D打印机的Z轴升降机构，到小型数控雕刻机的X/Y轴进给单元，再到非标自动化设备里的短行程直线滑台，但凡用到端盖式滚珠丝杠做精密传动的位置，固定端基本都会选用这类标准化的支撑座来承担轴向与径向载荷。从结构设计来看，它采用了方形一体化本体的设计思路，本体一侧加工有带定位止口的法兰安装面，止口尺寸与适配的角接触球轴承外圈完全匹配，装配时轴承可以直接压入止口内，靠端盖的台阶面压紧轴承外圈，避免轴承工作时出现外圈窜动；法兰面上均匀分布的四个沉头安装孔，对应安装基准面上的螺纹孔位，装配时可以从正面直接拧入内六角螺栓完成固定，不需要在安装板背面预留操作空间，对紧凑安装空间的适配性更好。

　　本体的另一侧是贯通的轴承安装腔，腔内可以容纳一对配对安装的角接触球轴承，能够同时承受径向载荷与双向轴向载荷，刚好匹配滚珠丝杠工作时同时存在的径向切削反力与轴向进给力，避免丝杠在高速往复运动时出现轴向窜动，影响进给精度。安装腔的端面预留了轴承锁紧螺母的操作空间，装配时可以将锁紧螺母从端面套入丝杠轴端，压紧轴承内圈后再用止动垫片锁死，防止螺母在丝杠正反转切换时出现松脱。本体两侧对称加工的两个通孔是丝杠支撑座的安装过孔，这两个孔的中心距严格遵循BK系列支撑座的通用安装标准，不管是替换同规格的旧支撑座，还是在新设计的设备里直接套用标准安装孔位，都不需要额外调整安装板的孔位尺寸，能大幅缩短结构设计的周期。

　　从安装边界来看，这款支撑座的整体外形方正，没有突出的异形结构，安装时只需要在安装基准板上加工出对应中心距的两个螺纹孔，再在中心位置加工出供丝杠穿过的让位孔即可，让位孔的直径只要略大于丝杠轴径就能满足装配要求，不需要加工复杂的异形槽，对安装板的加工精度要求更低。在实际选型应用中，这类固定端支撑座通常会和BF15型的支撑端配套使用，固定端承担双向轴向载荷与主要径向载荷，支撑端只做径向支撑同时允许丝杠因温升出现的微量轴向伸长，避免丝杠在高速运转时因热胀冷缩出现弯曲变形，影响传动顺畅度。

　　设计这类支撑座的三维模型时，需要重点关注几个关键尺寸的公差配合：轴承安装腔的内径要和轴承外圈采用过渡配合，既保证轴承压入后不会出现外圈转动，又不会因为过盈量太大导致轴承外圈变形影响旋转精度；法兰面的止口深度要严格控制，保证端盖压紧后轴承外圈没有轴向间隙；安装过孔的中心距公差要控制在±0.02mm以内，避免装配时出现孔位错位导致螺栓强行锁紧带来的本体变形。另外，本体的材质通常选用45号钢做表面发黑处理，既有足够的结构强度承受传动载荷，又能具备基础的防锈能力，部分对重量有要求的场合也会选用6061铝合金做硬质阳极氧化处理，在保证安装强度的前提下降低整体重量。在实际装配调试时，需要先将配对好的角接触轴承压入支撑座的安装腔内，再将支撑座整体套入丝杠的轴端，锁紧轴端的锁紧螺母后手动转动丝杠外圈，确认轴承转动顺畅没有卡滞，再将支撑座通过螺栓固定到设备的安装基准面上，打表检测丝杠的径向跳动与轴向窜动量，调整到符合精度要求后再锁紧所有固定螺栓，避免装配应力导致的丝杠同轴度偏差。
