ArduinoUnoR3开发板精细复刻三维设计

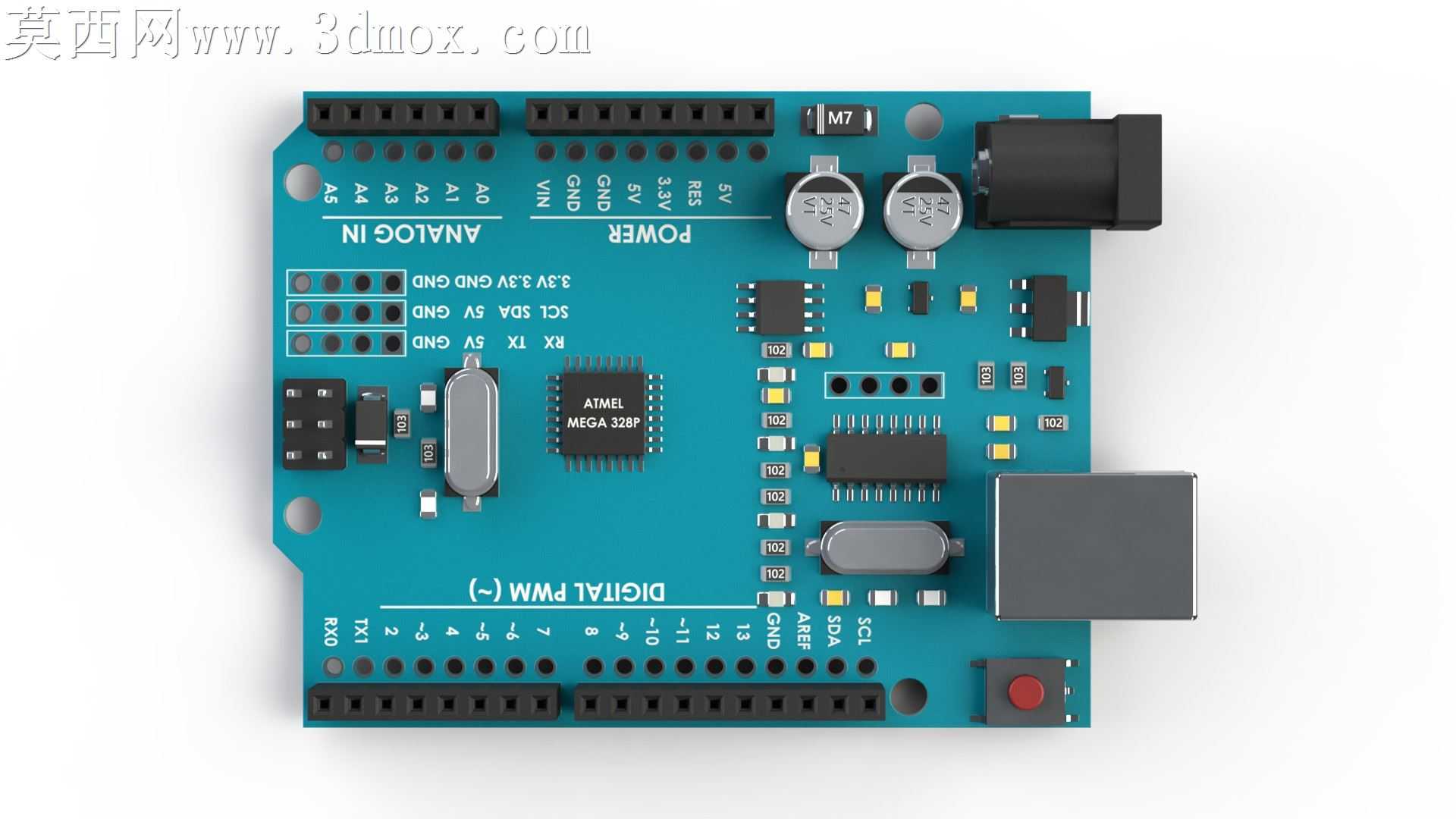

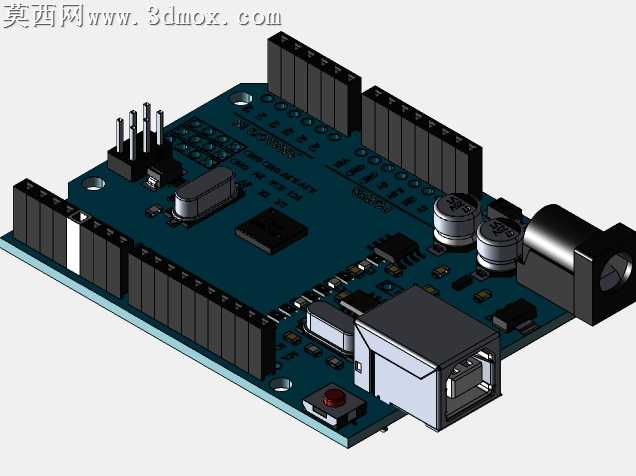

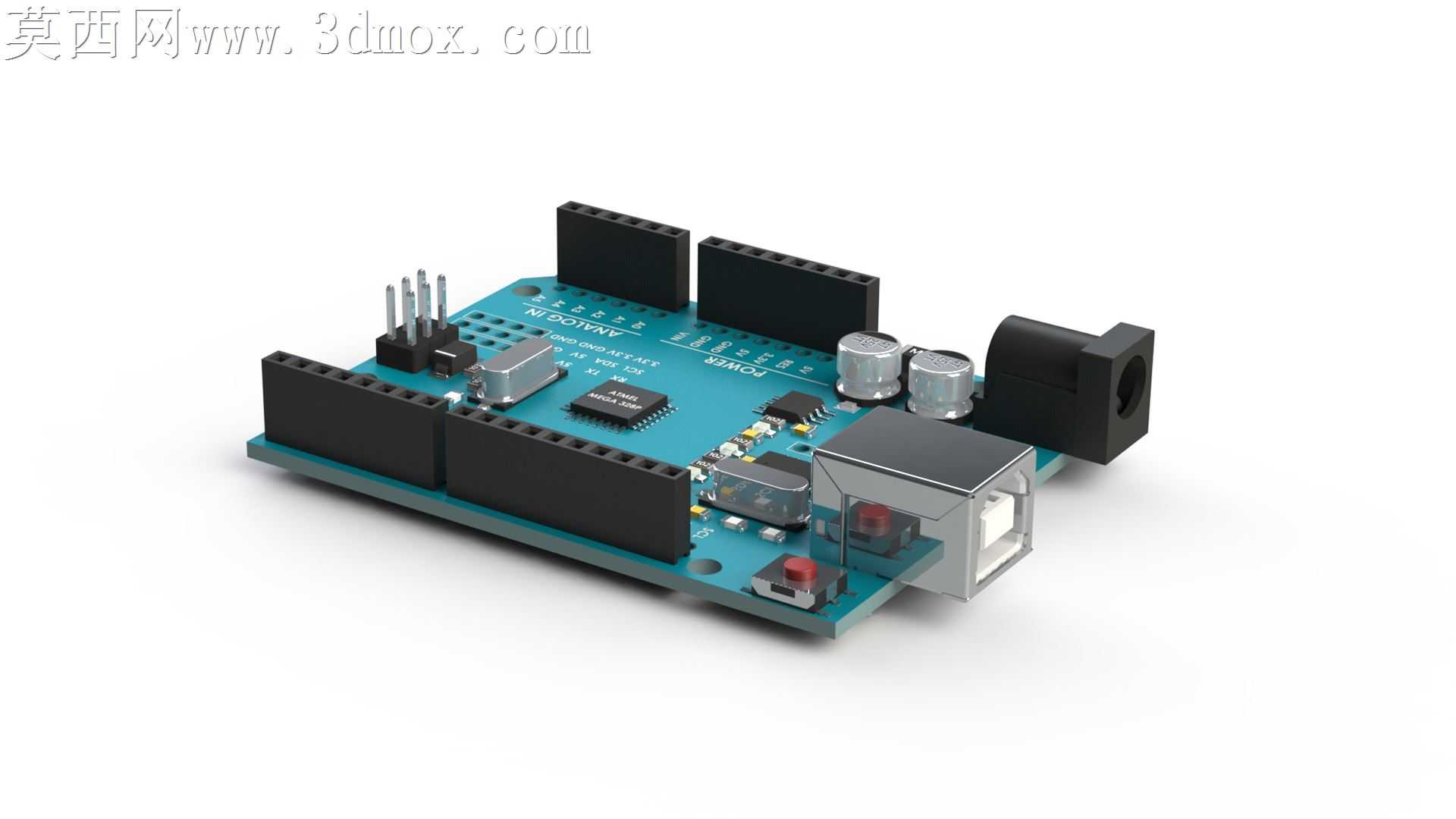

本作品为Arduino Uno R3开发板的高精度复刻三维设计，建模过程严格依据实物测量的精准尺寸开展，对开发板上所有独立组件均进行了单独建模后完成总装，完整还原了原版开发板的全部结构细节。建模阶段首先搭建PCB基板的基础形态，精准定位板上所有安装孔、排针座位置、接口开孔的坐标与尺寸，确保基板轮廓、边角弧度、板厚参数完全匹配实物规格。针对板上各类电子元器件，逐一还原结构特征：黑色排针座区分不同引脚长度与座体卡扣结构，USB接口还原金属屏蔽壳、内部胶芯与插针的分层结构，直流电源接口复刻黑色塑料外壳与内部金属接电端子的形态，电解电容还原圆柱形铝壳与顶部防爆压痕细节，晶振、复位按键、LED指示灯、芯片元件均按照实物比例还原外形与安装位置，板载的ATmega主控芯片、USB转串口芯片表面的标识区域也做了对应结构预留。材质与渲染环节，为PCB基板赋予哑光蓝绿色阻焊层材质，模拟真实电路板的表面质感，排针、接口金属部分赋予带轻微磨砂质感的金属材质，还原接插件的金属光泽与细微使用质感，黑色塑料元件区分不同表面粗糙度，排针座、电源座的塑料外壳做哑光黑质感处理，USB金属壳做半光亮镍质感，电容顶部做哑光银色封边处理，整体渲染采用柔和的工作室布光，清晰呈现各元件的结构层次与材质差异，避免过度反光遮挡结构细节。设计过程中重点考量各元件的装配逻辑，还原元件与基板的焊接贴合关系，排针与座体的插接间隙、接口与基板开孔的配合公差都做了符合实际生产装配的参数设置，既保证视觉上的高度还原，也让模型具备结构参考价值，可用于开源硬件教学演示、3D打印外壳适配验证、电路项目展示等场景，所有组件独立建模的形式也支持单独拆解查看单个元件的结构，方便学习者理解开发板的硬件构成。
