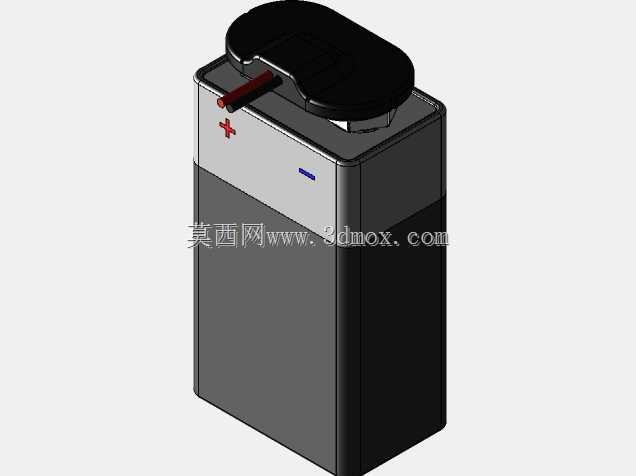

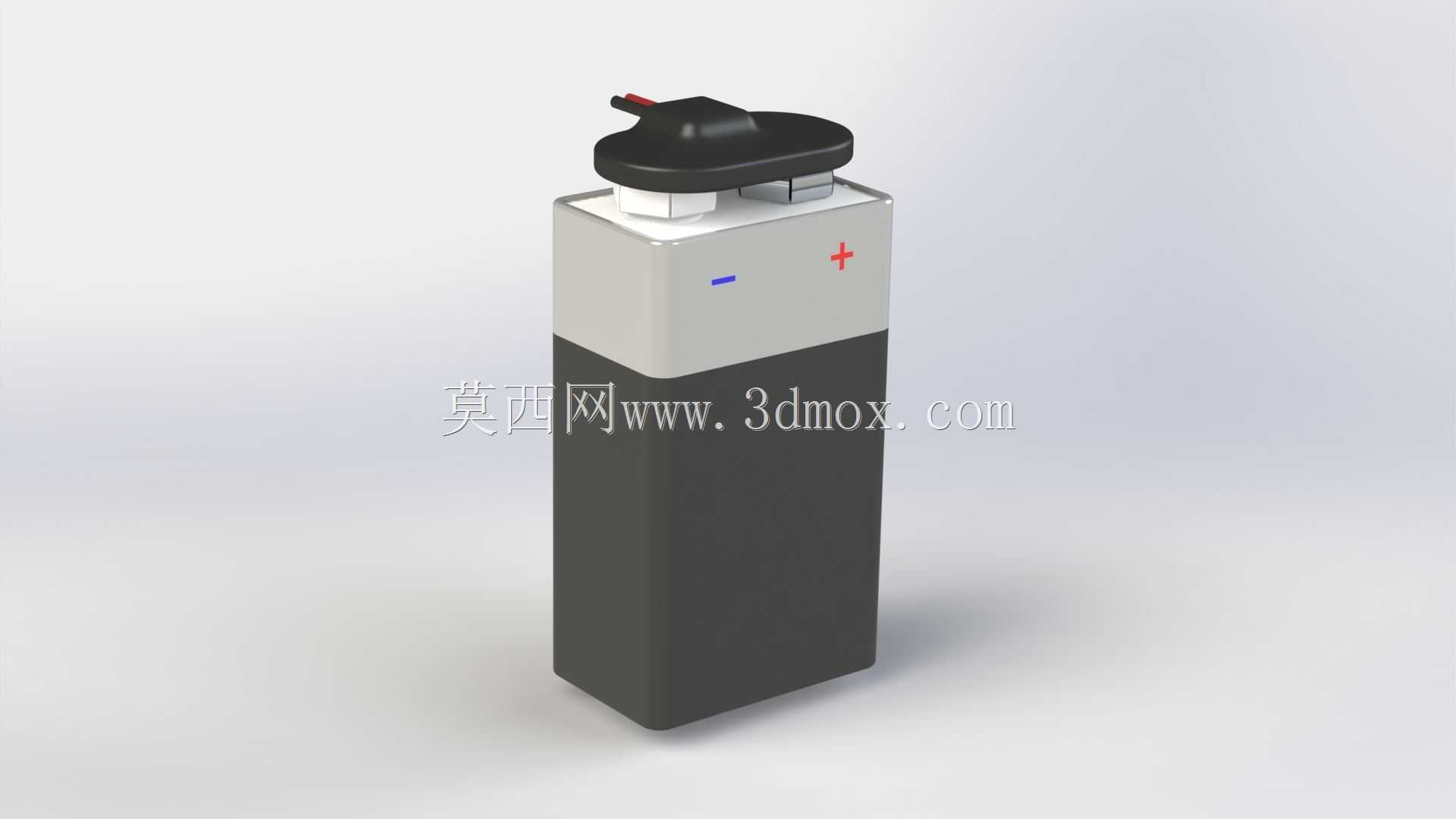

带连接器9伏碱性供电电池结构设计

日常电子原型开发、小型便携检测设备的供电场景中，9V叠层碱性电池的应用十分普遍，这类电池本身自带的卡扣式电极虽然连接稳固，但在需要频繁拆装、快速接插的调试场景里，额外配套的连接器能大幅降低接线耗时，避免反复掰动电极卡扣造成的接触片变形、镀层磨损问题。这款带连接器的9V碱性电池，在常规市售9V叠层电池的顶部结构基础上，集成了适配常用原型开发板供电接口的连接组件，既保留了原电池正负极标识清晰、叠层结构紧凑的特点，又通过顶部的连接器结构，实现了与VIN引脚、桶形直流插头的快速适配，不需要额外焊接转接线，就能直接为Arduino类开源开发板、小型手持传感模块供电。从结构设计层面看，顶部的连接器采用卡扣式固定结构，与电池本体的上盖紧密贴合，不会额外增加过多的整体高度，安装时可以适配常规9V电池仓的尺寸边界，不会因为加装连接器出现仓盖无法闭合的问题。连接器的出线端做了防拉扯的应力释放结构，反复插拔过程中线芯与电极连接位置不会出现断线、接触不良的情况，正负极的接插位置做了防呆设计，能避免反接烧坏后端用电设备的风险。实际应用中，这类带连接器的电池不需要用户自行改装接线，拿到手就可以直接对接常用的开发板供电接口，省去了自行焊接转接头、包裹绝缘胶带的工序，尤其适合户外快速调试、教学实验场景使用，既保留了碱性电池自放电低、瞬时供电电流稳定的特性，又解决了常规9V电池接插不便的痛点。电池本体的外形沿用标准9V叠层电池的长方体轮廓，边角做了小圆弧过渡，不会在安装时刮蹭电池仓内壁，顶部的连接器凸起高度控制在合理范围，既满足接插的操作空间需求，又不会超出常规电池配件的安装尺寸限制，适配绝大多数使用9V电池的便携设备供电改造需求。
