四节AA镍氢串联供电电池组结构设计

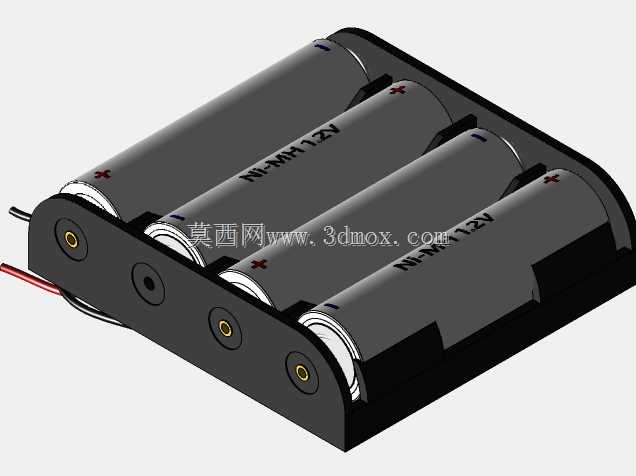

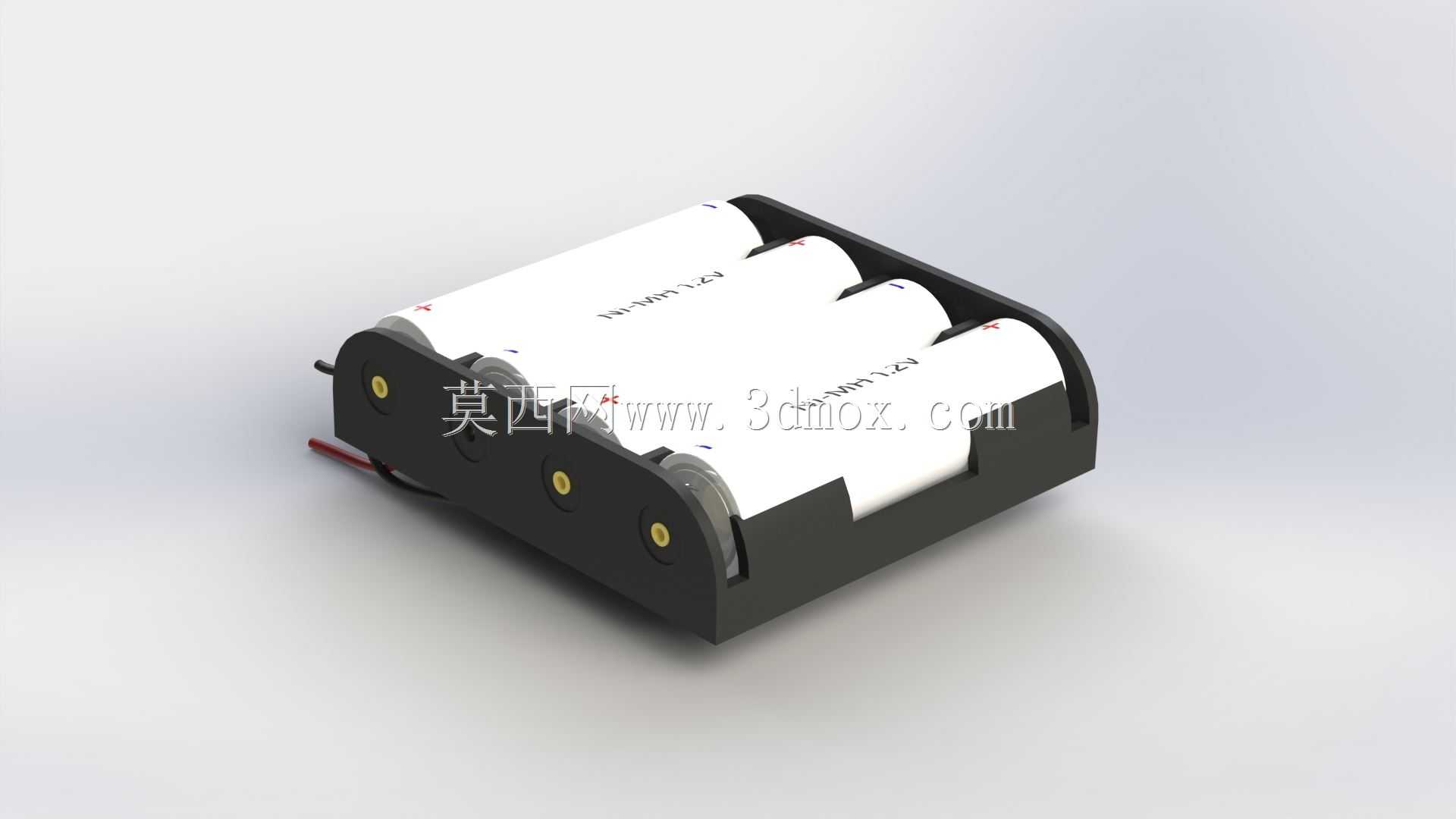

在便携检测仪器、小型工控手持终端、户外低功耗传感节点这类需要脱离市电供电的场景里，AA规格镍氢电池的串联组合是非常成熟的供电方案，这套四节串联的电池组结构，就是针对这类场景做的落地化结构设计。从实际使用角度出发，镍氢电池单节标称电压1.2V，四节串联后总输出电压4.8V，刚好匹配多数5V耐压阈值内的低功耗工控电路、小型驱动模块的供电需求，相比锂电池方案，镍氢电池的过充过放容忍度更高，不需要复杂的保护电路，在工业现场的粗放使用环境下可靠性更突出。结构设计上，电池仓采用半包式硬质绝缘壳体，壳体内部做了和AA电池圆柱轮廓完全贴合的弧形定位槽，每节电池的安装位置都有对应的轴向限位筋，避免设备在移动、振动工况下电池出现窜动移位，导致电极接触不良。壳体一端预留了电极接触弹片的安装位，采用镀金接触点降低接触电阻，同时引出红黑供电导线，方便直接对接设备内部的电源管理模块，不需要额外做接线转接。安装边界方面，整套电池组的外形尺寸完全贴合四节AA电池并排排布的最小包络，壳体壁厚控制在1.2mm，在保证结构强度的前提下尽可能压缩占用空间，安装时只需要在设备壳体内部预留对应长宽的矩形安装腔，在导线引出侧预留过线孔即可完成装配，不需要额外设计复杂的固定卡扣，壳体外侧的平面可以直接通过双面胶或者小型压片固定在设备内腔壁上。设计过程中特意考虑了电池更换的便捷性，壳体顶部采用开放式结构，不需要额外的仓盖结构，更换电池时直接将旧电池从定位槽中取出，放入新电池即可，电极端的接触弹片做了预压变形设计，装入电池后能提供足够的接触压力，即使在持续振动的工况下也不会出现断电问题。另外壳体选用的是耐温ABS材质，能适应镍氢电池充放电过程中的轻微温升，不会出现长期使用后材质变形脆化的问题，接触点之间做了绝缘隔离筋，避免安装过程中误操作导致的电池短路风险。
