Cyltronic圆导向IO-Link一体式电动气缸

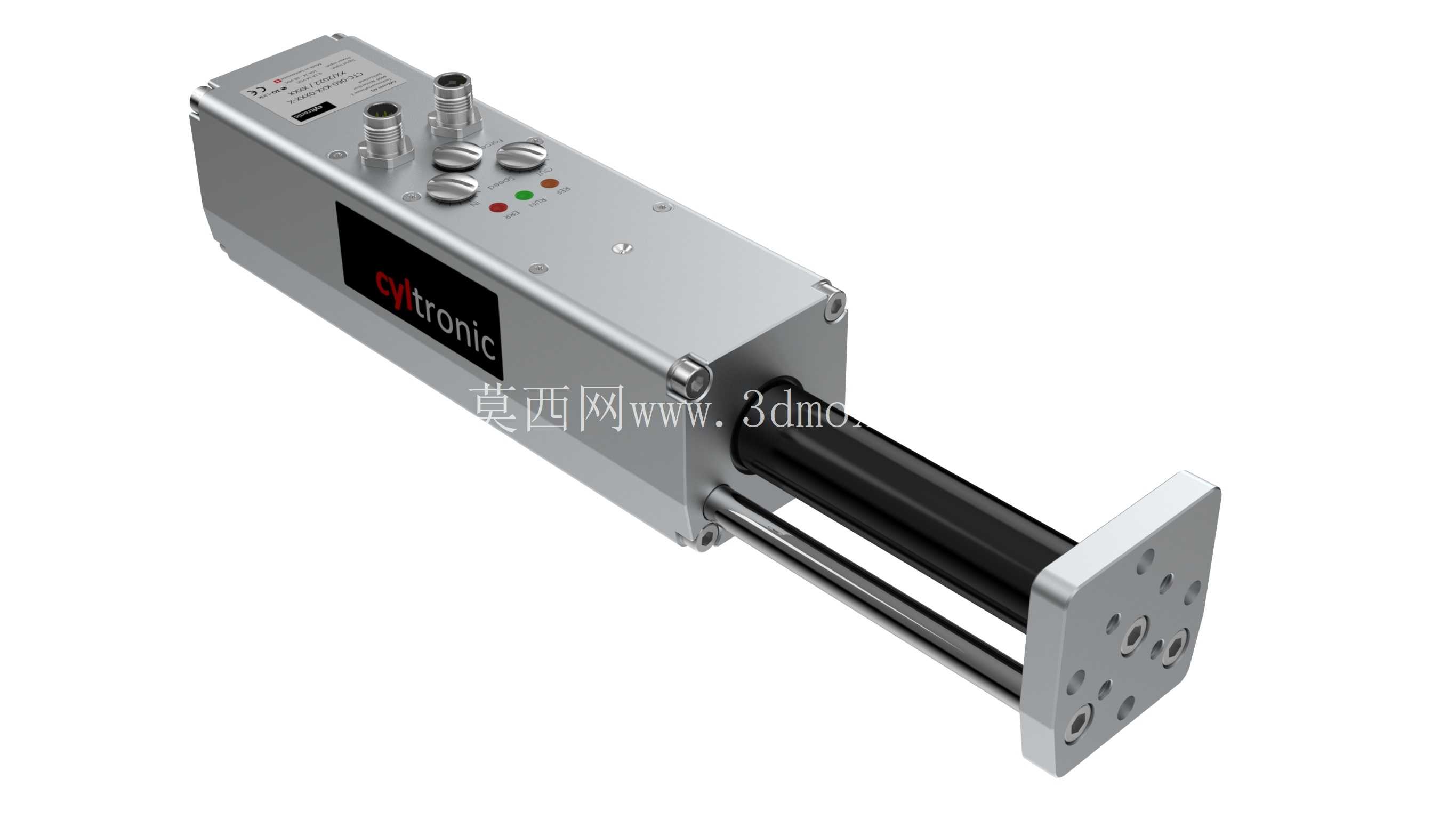

　　这款带圆导向结构的一体式电动气缸，在自动化产线的紧凑工位布局中适配性极强，尤其是3C电子装配、小型零部件精密移栽这类对安装空间有严格限制的场景，相比传统分离式电缸加导轨的组合，它把驱动、导向、控制接口全部集成在同一主体内，不需要额外搭配外置导轨、转接安装板，能大幅减少设计阶段的装配公差累积问题。从结构设计逻辑来看，它采用内部圆形导轨作为导向承载结构，区别于常见的外置双导杆电缸，圆形导轨内嵌在缸体主体内部，输出端的法兰盘直接和导向组件、驱动推杆刚性连接，侧向负载承载能力比同规格无导杆电缸提升不少，在承受偏载力矩的时候，不会出现推杆卡顿、密封件偏磨的问题，日常运行中能承受垂直于伸缩方向的径向载荷，适合完成小行程的精密推压、定位移栽动作。

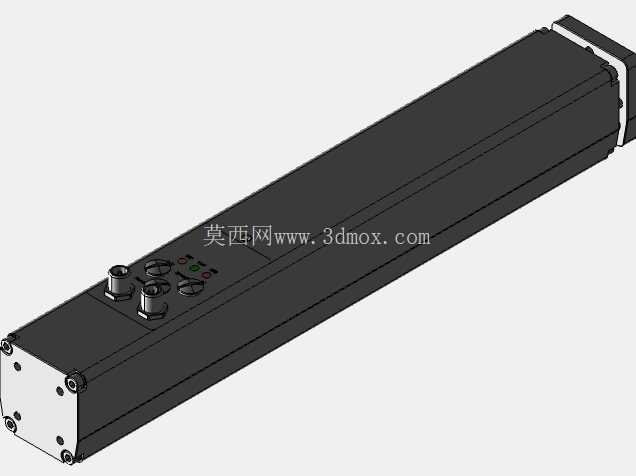

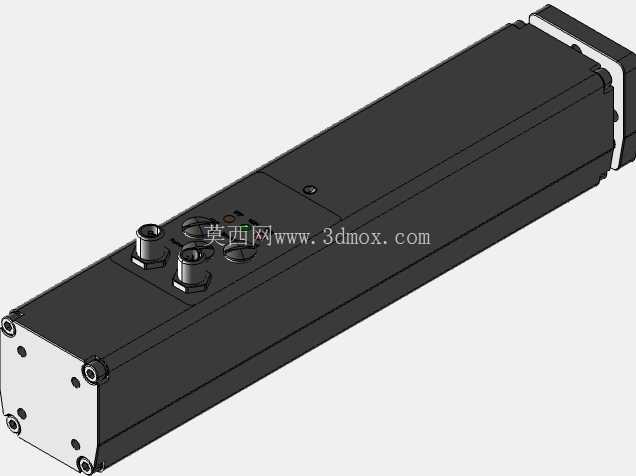

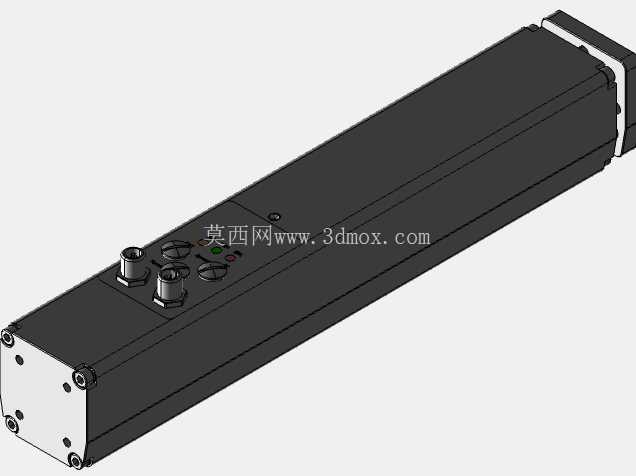

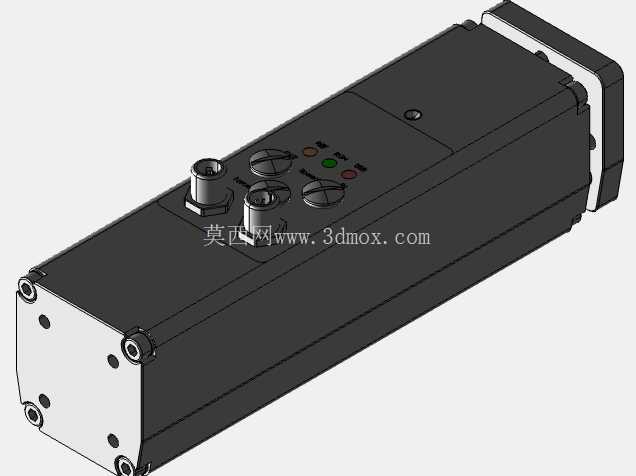

　　设备本体上集成了IO-Link通讯接口，不需要额外铺设复杂的控制线缆，就能和现场的PLC主站实现实时数据交互，除了基础的伸缩位置控制，还能实时反馈运行位置、输出推力、设备运行状态参数，在数字化产线的状态监控场景里，不需要额外加装外置位移传感器、力传感器就能获取核心运行数据，减少了外围传感器的安装布线工作量。外形结构上，主体采用方形铝合金壳体，表面做了硬质阳极氧化处理，兼顾轻量化和结构刚性，壳体顶部预留了两个气路/电气快插接口，旁边布置了状态指示灯和手动调试按钮，现场调试的时候不需要连接上位机就能完成基础的动作测试，输出端的安装法兰采用标准孔位布局，和常见的紧凑型气缸安装尺寸具备一定互换性，设备改造替换的时候不需要重新设计末端安装板，能缩短设备改造的周期。

　　安装边界方面，缸体侧面预留了标准的T型槽安装位，既可以采用底部法兰安装，也能通过侧面T型槽搭配螺母实现水平或者垂直方向的固定，安装时需要注意预留出顶部接口的接线空间，以及输出端全行程伸出后的安全距离，避免运行过程中出现干涉。在实际选型应用中，这类一体式电缸常用来替代传统的紧凑型气动气缸，在需要多点位置定位、推力可控的工位，比如电子元器件的压装、小件物料的精准分拣移送，它的位置重复精度能满足大部分精密装配的需求，而且不需要搭配气源处理元件，在洁净车间场景里不会有排气带来的粉尘污染问题。

　　导向结构的设计上，内部圆形导轨采用自润滑轴承套配合精密研磨导杆，长期运行不需要频繁加注润滑脂，维护工作量比外置导轨结构更小，驱动部分的伺服组件全部内置于缸体尾部，没有外露的传动部件，防护等级更高，在有少量切削液、粉尘的加工工位也能稳定运行。输出法兰的孔位采用对称布局，末端执行器可以根据需求安装夹爪、吸盘、压头等工装，法兰端面和推杆轴线的垂直度经过精密加工，安装后不会出现末端工装偏斜的问题，设计建模的时候可以直接调用标准接口尺寸，不需要额外测绘适配。
